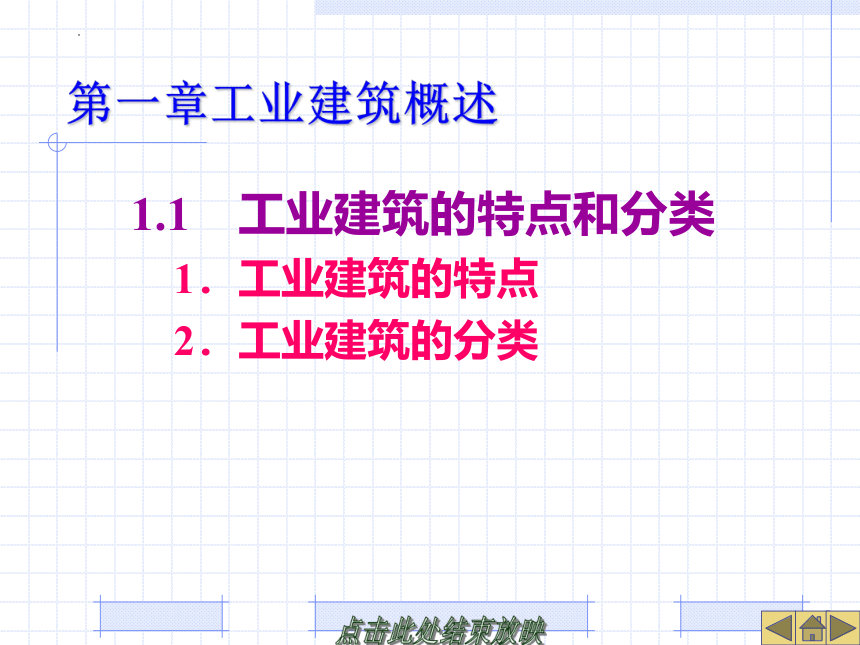

第一章工业建筑概述
1.1　工业建筑的特点和分类
1．工业建筑的特点
2．工业建筑的分类

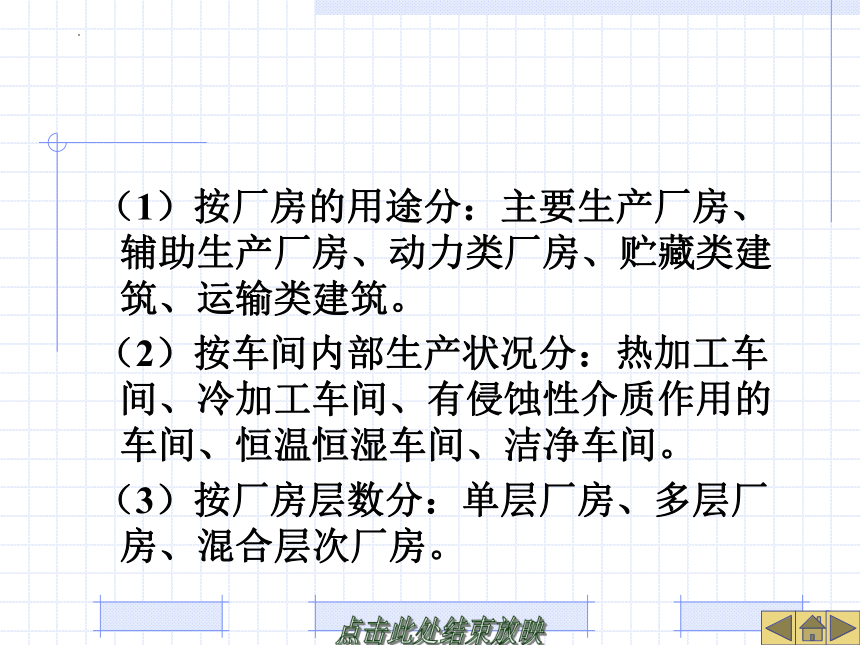

（1）按厂房的用途分：主要生产厂房、辅助生产厂房、动力类厂房、贮藏类建筑、运输类建筑。
（2）按车间内部生产状况分：热加工车间、冷加工车间、有侵蚀性介质作用的车间、恒温恒湿车间、洁净车间。
（3）按厂房层数分：单层厂房、多层厂房、混合层次厂房。
（a）单跨 （b）多跨
图14-1 单层厂房

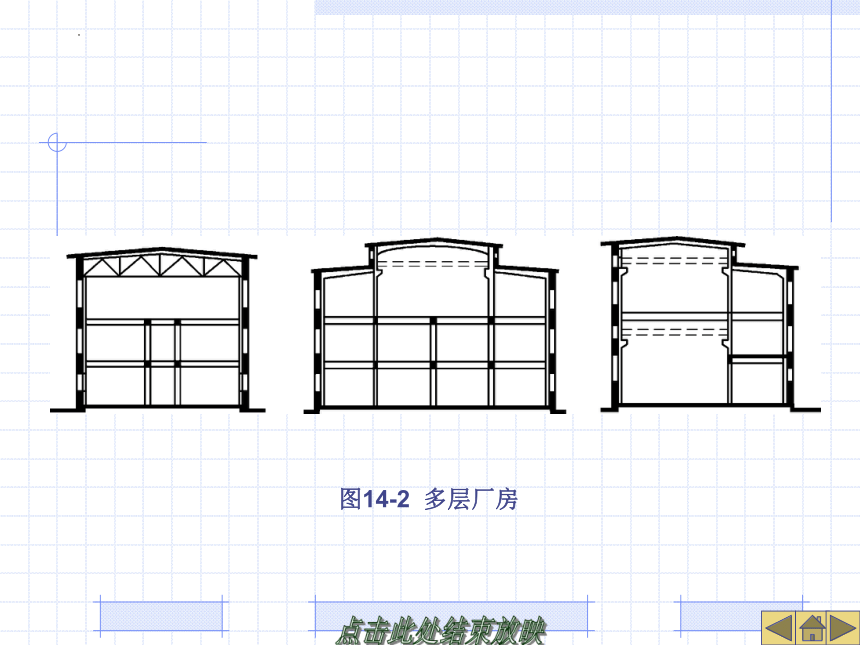

图14-2 多层厂房

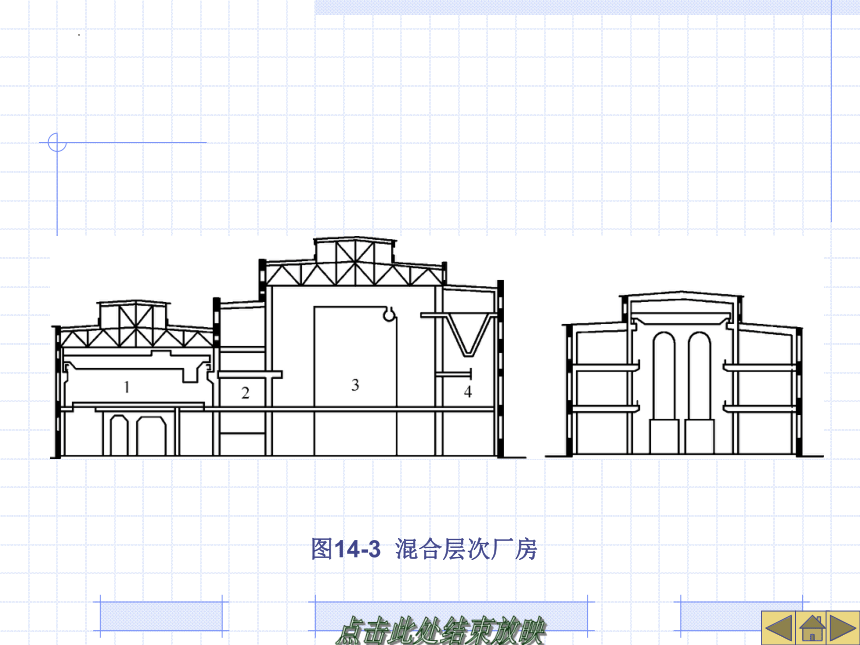

图14-3 混合层次厂房

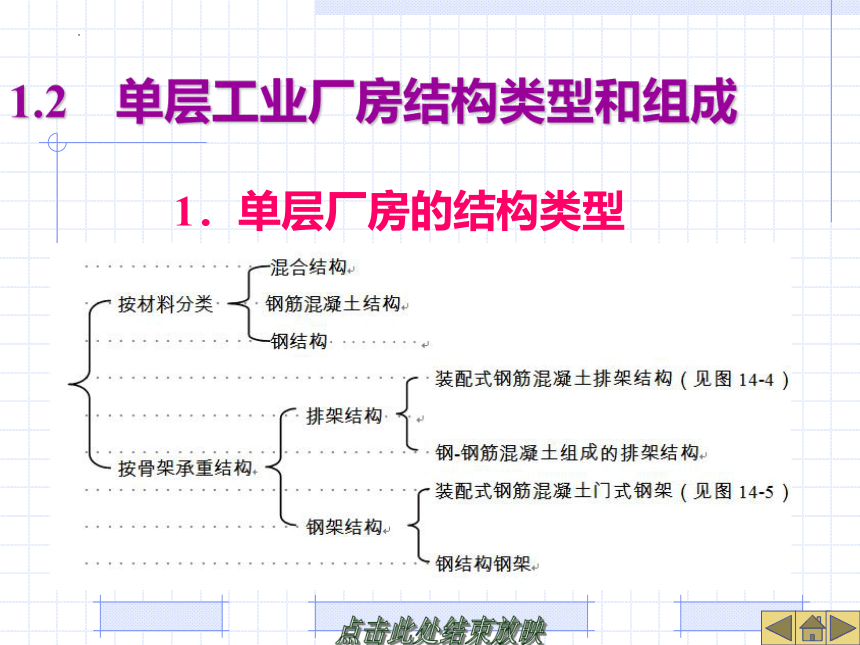

1.2　单层工业厂房结构类型和组成
1．单层厂房的结构类型

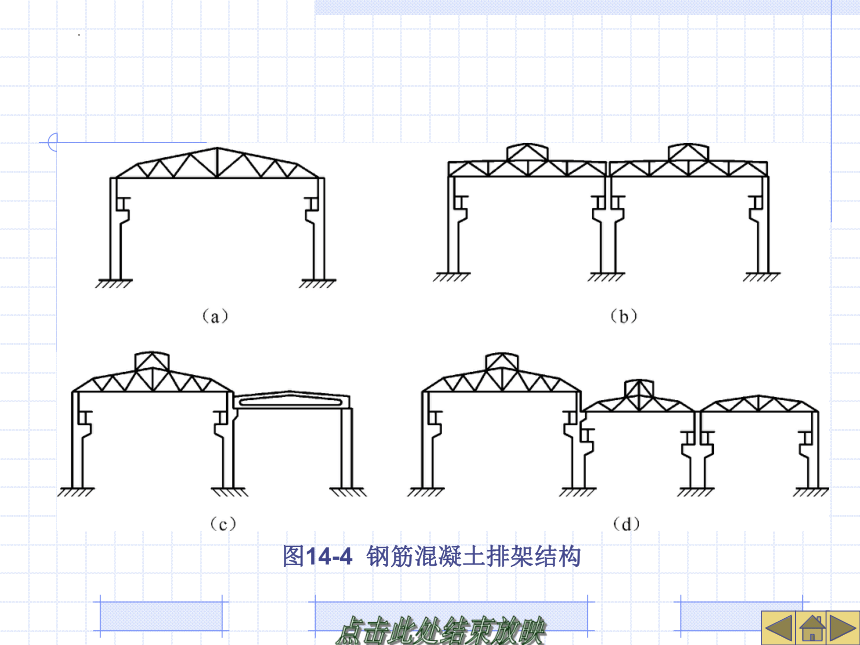

图14-4 钢筋混凝土排架结构
图14-5 钢筋混凝门式钢架结构
2．单层厂房的结构组成
单层厂房由屋盖结构、横向平面排架、纵向平面排架和围护结构组成。
（1）屋盖结构。
① 屋面板。
② 屋架（屋面梁）。
（2）柱子。
（3）基础。
（4）吊车梁。
（5）围护结构。
（6）支撑系统。
单层工业厂房排架结构通常由横向平面排架和纵向平面排架及支撑系统连成一个整体的空间结构体系，由下列构件组成，如图14-6所示。
图14-6 单层工业厂房排架结构
1－屋面板；2－天沟板；3－天窗架；4－屋架；5－托架；6－吊车梁；7－排架柱；8－抗风柱；9－基础；
10－连系梁；11－基础梁；12－天窗架垂直支撑；13－屋架下弦横向支撑；14－屋架垂直支撑；15－柱间支撑
1.3　单层工业厂房起重运输设备简介
1．单轨悬挂式吊车
2．梁式吊车
3．桥式吊车
（a）悬挂梁式吊车 （b）支承在梁上的梁式吊车
图14-7 梁式吊
1-钢梁；2-运行装置；3-轨道；4-提升装置；5-吊钩；6-操纵开关；7-吊车梁
（a）桥式吊车立面图 （b）桥式吊车平面图
图14-8 桥式吊车
.4 单层工业厂房的柱网及定位轴线
图14-9 单层厂房平面柱网布置示意
