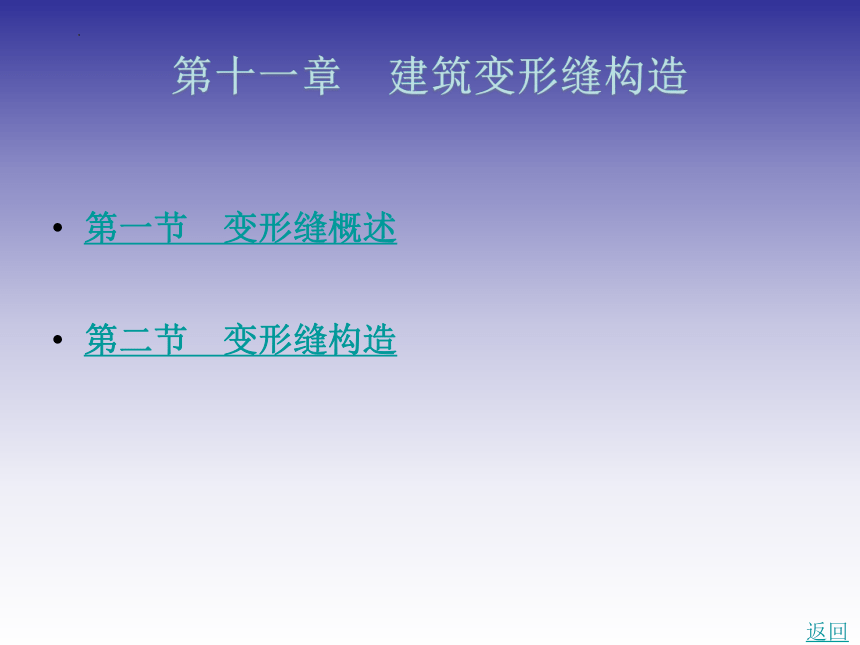

第十一章　建筑变形缝构造
第一节　变形缝概述
第二节　变形缝构造
返回
第一节　变形缝概述

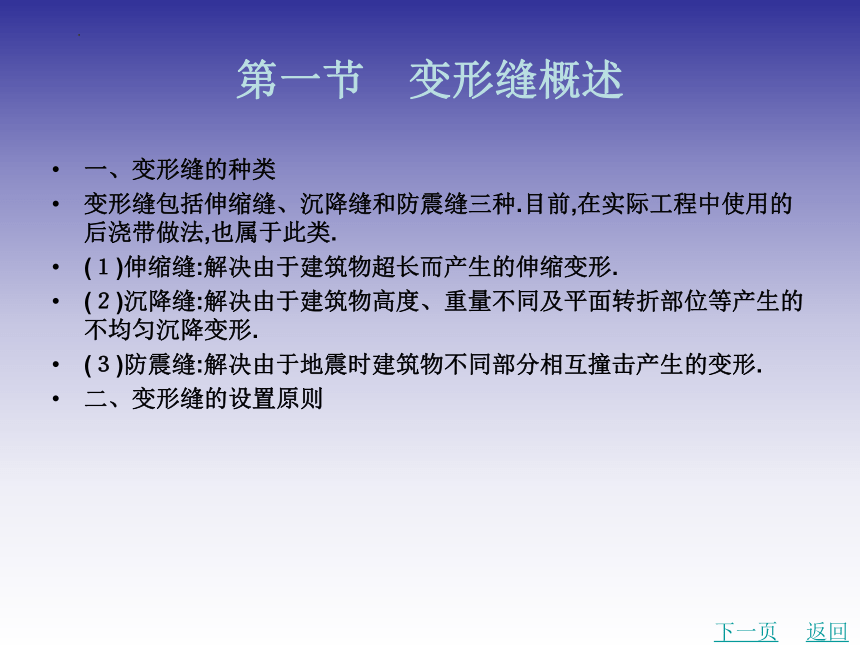

一、变形缝的种类
变形缝包括伸缩缝、沉降缝和防震缝三种.目前,在实际工程中使用的后浇带做法,也属于此类.
(１)伸缩缝:解决由于建筑物超长而产生的伸缩变形.
(２)沉降缝:解决由于建筑物高度、重量不同及平面转折部位等产生的不均匀沉降变形.
(３)防震缝:解决由于地震时建筑物不同部分相互撞击产生的变形.
二、变形缝的设置原则
下一页
返回
第一节　变形缝概述

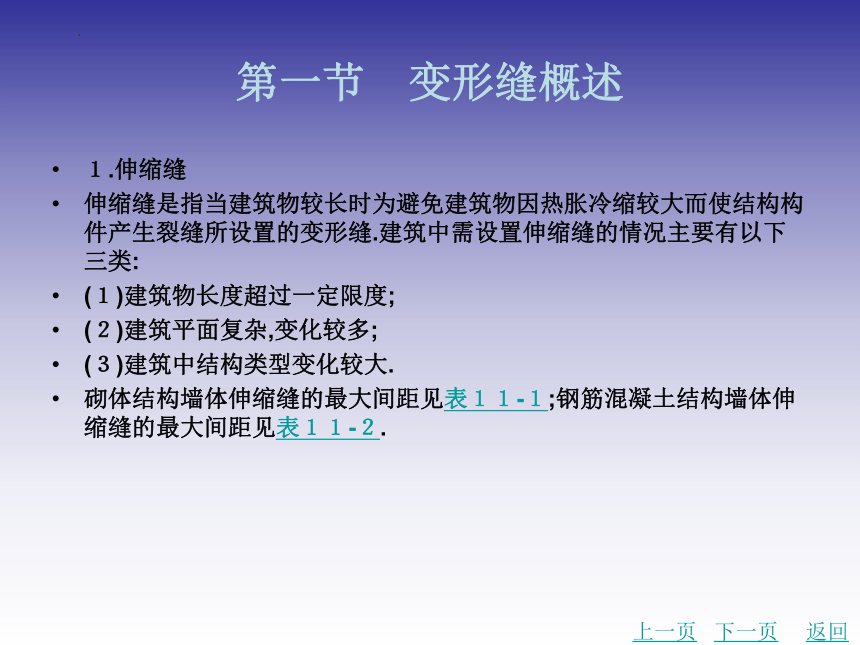

１.伸缩缝
伸缩缝是指当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝.建筑中需设置伸缩缝的情况主要有以下三类:
(１)建筑物长度超过一定限度;
(２)建筑平面复杂,变化较多;
(３)建筑中结构类型变化较大.
砌体结构墙体伸缩缝的最大间距见表１１-１;钢筋混凝土结构墙体伸缩缝的最大间距见表１１-２.
上一页
下一页
返回
第一节　变形缝概述

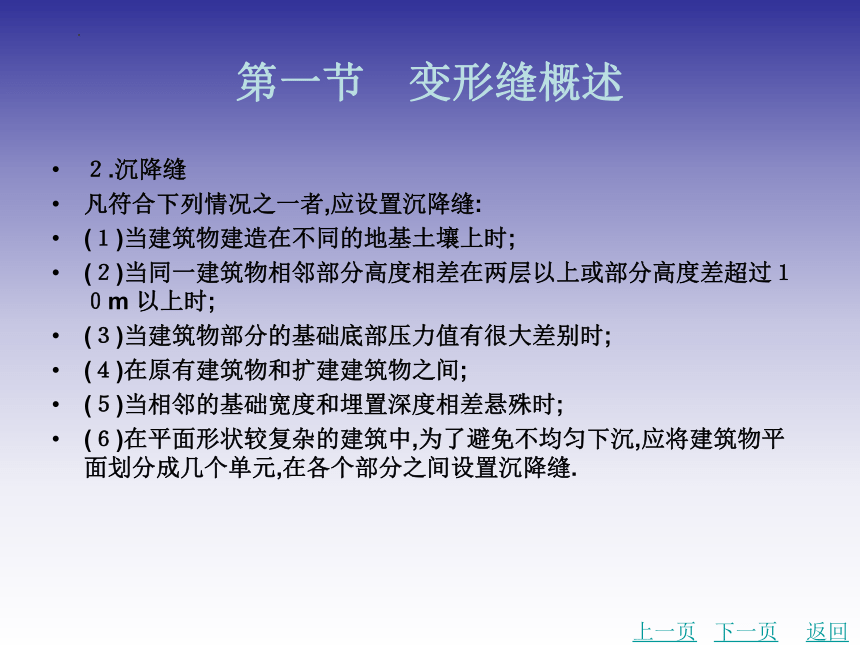

２.沉降缝
凡符合下列情况之一者,应设置沉降缝:
(１)当建筑物建造在不同的地基土壤上时;
(２)当同一建筑物相邻部分高度相差在两层以上或部分高度差超过１０m 以上时;
(３)当建筑物部分的基础底部压力值有很大差别时;
(４)在原有建筑物和扩建建筑物之间;
(５)当相邻的基础宽度和埋置深度相差悬殊时;
(６)在平面形状较复杂的建筑中,为了避免不均匀下沉,应将建筑物平面划分成几个单元,在各个部分之间设置沉降缝.
上一页
下一页
返回
第一节　变形缝概述

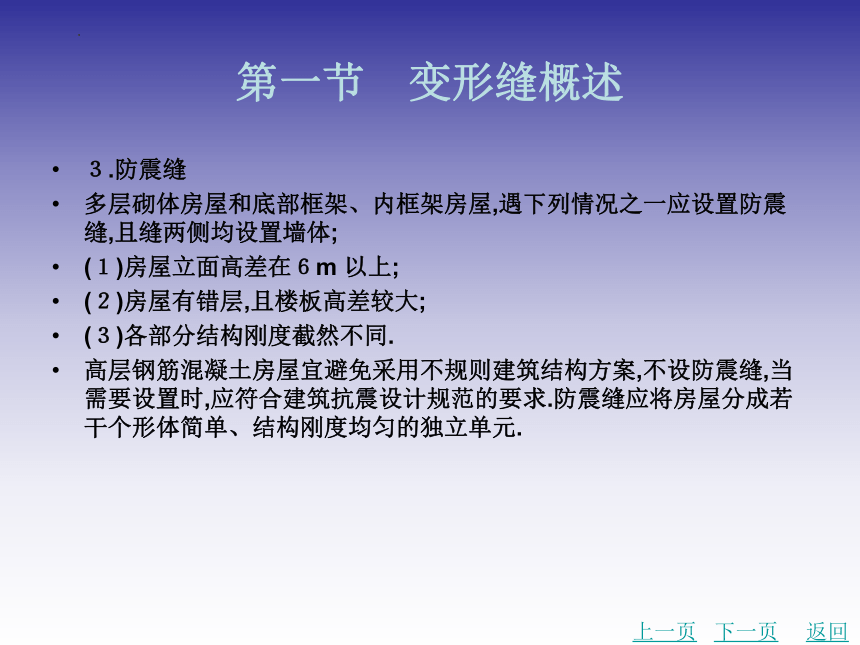

３.防震缝
多层砌体房屋和底部框架、内框架房屋,遇下列情况之一应设置防震缝,且缝两侧均设置墙体;
(１)房屋立面高差在６m 以上;
(２)房屋有错层,且楼板高差较大;
(３)各部分结构刚度截然不同.
高层钢筋混凝土房屋宜避免采用不规则建筑结构方案,不设防震缝,当需要设置时,应符合建筑抗震设计规范的要求.防震缝应将房屋分成若干个形体简单、结构刚度均匀的独立单元.
上一页
下一页
返回
第一节　变形缝概述

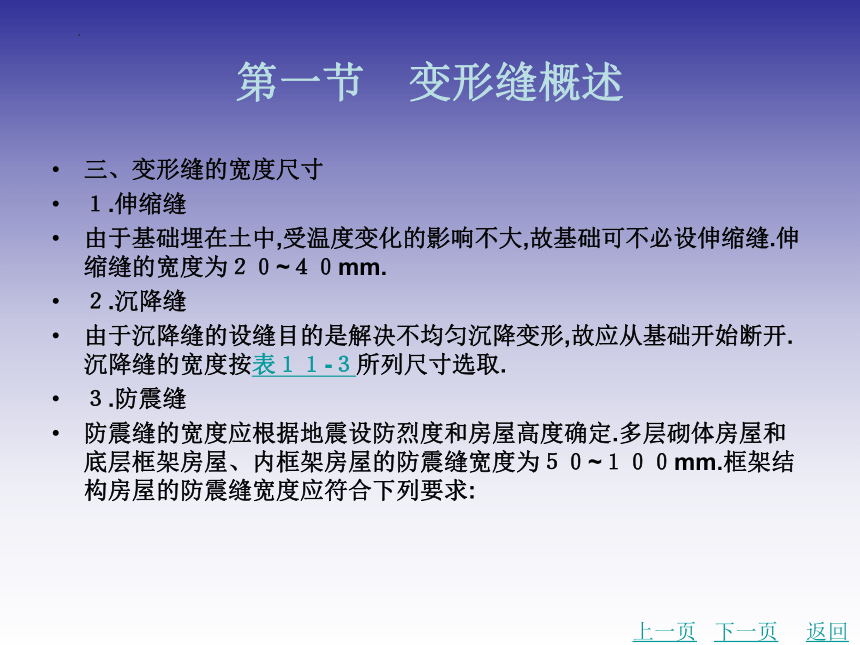

三、变形缝的宽度尺寸
１.伸缩缝
由于基础埋在土中,受温度变化的影响不大,故基础可不必设伸缩缝.伸缩缝的宽度为２０~４０mm.
２.沉降缝
由于沉降缝的设缝目的是解决不均匀沉降变形,故应从基础开始断开.沉降缝的宽度按表１１-３所列尺寸选取.
３.防震缝
防震缝的宽度应根据地震设防烈度和房屋高度确定.多层砌体房屋和底层框架房屋、内框架房屋的防震缝宽度为５０~１００mm.框架结构房屋的防震缝宽度应符合下列要求:
上一页
下一页
返回
第一节　变形缝概述

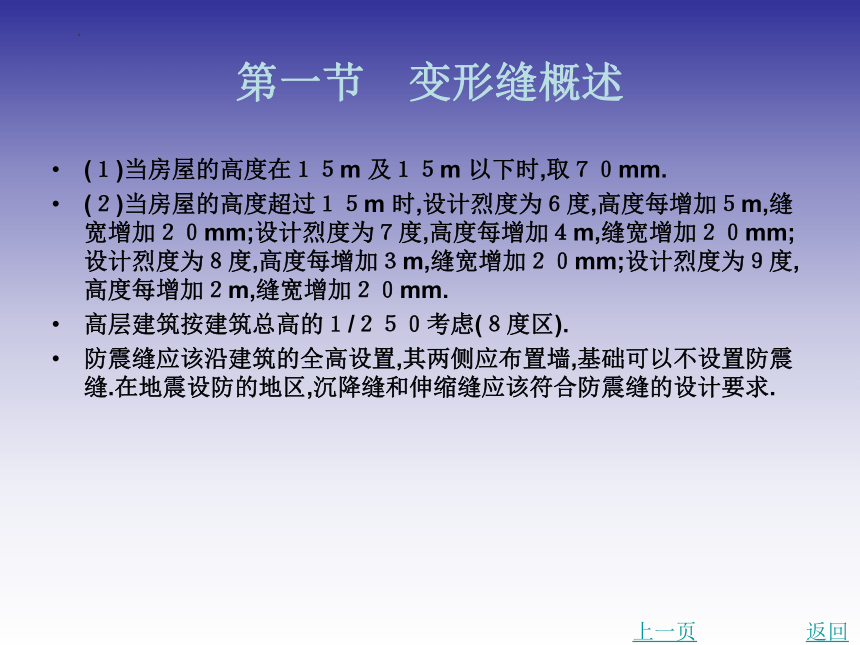

(１)当房屋的高度在１５m 及１５m 以下时,取７０mm.
(２)当房屋的高度超过１５m 时,设计烈度为６度,高度每增加５m,缝宽增加２０mm;设计烈度为７度,高度每增加４m,缝宽增加２０mm;设计烈度为８度,高度每增加３m,缝宽增加２０mm;设计烈度为９度,高度每增加２m,缝宽增加２０mm.
高层建筑按建筑总高的１/２５０考虑(８度区).
防震缝应该沿建筑的全高设置,其两侧应布置墙,基础可以不设置防震缝.在地震设防的地区,沉降缝和伸缩缝应该符合防震缝的设计要求.
上一页
返回
第二节　变形缝构造
一、伸缩缝的构造
伸缩缝要求将建筑物的墙体、楼层、屋顶等地面以上的构件在结构和构造上全部断开.若基础埋置在地下,受温度变化影响较小,则不必断开.
(一)墙体伸缩缝的构造
根据墙体的厚度和所用材料不同,伸缩缝可做成平缝、高低缝和企口缝等形式.伸缩缝的宽度一般为２０~３０mm.为减少外界环境对室内环境的影响以及考虑建筑立面处理的要求,需对伸缩缝进行嵌缝和盖缝处理,缝内一般填沥青麻丝、油膏、泡沫塑料等材料,当缝口较宽时,还应用镀锌薄钢板、彩色钢板、铝皮等金属调节片覆盖,一般外侧缝口用镀锌薄钢板或铝合金片盖缝,内侧缝口用木盖缝条盖缝.
下一页
返回
第二节　变形缝构造
(二)楼地板层伸缩缝的构造
楼地板层伸缩缝的位置和缝宽应与墙体、屋顶伸缩缝一致.伸缩缝的处理应满足地面平整、光洁、防滑、防水和防尘等要求,可用油膏、沥青麻丝、橡胶、金属等弹性材料进行封缝,然后在上面铺钉活动盖板或橡胶、塑料板等地面材料.顶棚盖缝条只固定一侧,以保证两侧构件能自由伸缩变形.
(三)屋顶伸缩缝的构造
屋顶伸缩缝的处理应考虑屋面的防水构造和使用功能要求.一般不上人屋面,如卷材防水屋面,可在伸缩缝两侧加砌矮墙,并做好泛水处理,但在盖缝处应保证自由伸缩而不漏水.上人屋面,如刚性防水屋面,可采用油膏嵌缝并做泛水.
上一页
下一页
返回
第二节　变形缝构造
二、沉降缝的构造
(一)基础沉降缝
为了保证沉降缝两侧的建筑能够各自成为独立的单元,应自基础开始在结构及构造上
将其完全断开.常见的基础沉降缝有悬挑式基础和双墙式基础两种类型,在构造上需要对它们进行特殊的处理.
上一页
下一页
返回
第二节　变形缝构造
１.悬挑式基础
悬挑式基础适用于沉降缝两侧基础埋深较大以及新建筑与原有建筑相邻等情况,如图１１-２(a)所示.为使沉降缝两侧结构单元能上下自由沉降又互不影响,可在缝的一侧做成挑梁基础.若在沉降缝的两侧设置双墙,可先在挑梁端部增设横梁,然后在横梁上砌墙.
２.双墙式基础
双墙式基础是在沉降缝两侧均设置承重墙,墙下有各自的基础,以保证每个结构单元都有封闭连续的基础和纵、横墙.这种结构整体性好、刚度大,但基础偏心受力,并在沉降时相互影响,如图１１-２(b)所示.若采用双墙交叉式基础方案,基础偏心受力将会得到改善.
上一页
下一页
返回
第二节　变形缝构造
(二)墙体沉降缝
墙体沉降缝构造与伸缩缝构造基本相同,只是调节片或盖缝板在构造上需要保证两侧结构在竖向相对变位不受约束.
(三)屋顶沉降缝
屋顶沉降缝处泛水金属铁皮或其他构件应满足沉降变形的要求,并有维修余地.
三、防震缝的构造
(一)防震缝两侧结构的布置
上一页
下一页
返回
第二节　变形缝构造
防震缝应沿建筑的全高设置,缝的两侧应布置墙或柱,形成双墙、双柱或一墙一柱,使各部分封闭,以增加刚度,如图１１-５所示.由于建筑物的底部受地震影响较小,一般情况下基础不设防震缝.当防震缝与沉降缝合并设置时,基础也应设缝断开.
(二)墙体防震缝的构造
由于防震缝的宽度较大,因此,在构造上应充分考虑盖缝条的牢固性和适应变形的能力,做好防水、防风措施,图１１-６所示为墙身防震缝的构造示意.防震缝处应用双墙使缝两侧的结构封闭,其构造要求与伸缩缝相同,但不应做错口缝和企口缝,缝内不填任何材料.由于防震缝的宽度较大,构造上更应注意盖缝的牢固、防风沙、防水和保温等问题.
上一页
返回
表１１-１　砌体结构墙体伸缩缝的最大间距
返回
表１１-２　钢筋混凝土结构伸缩缝的最大间距
返回
表１１-３　房屋沉降缝宽度
返回
图１１-２　基础沉降缝处理示意
返回
图１１-５　防震缝两侧结构的布置
返回
图１１-６　墙身防震缝的构造示意
