(共89张PPT)

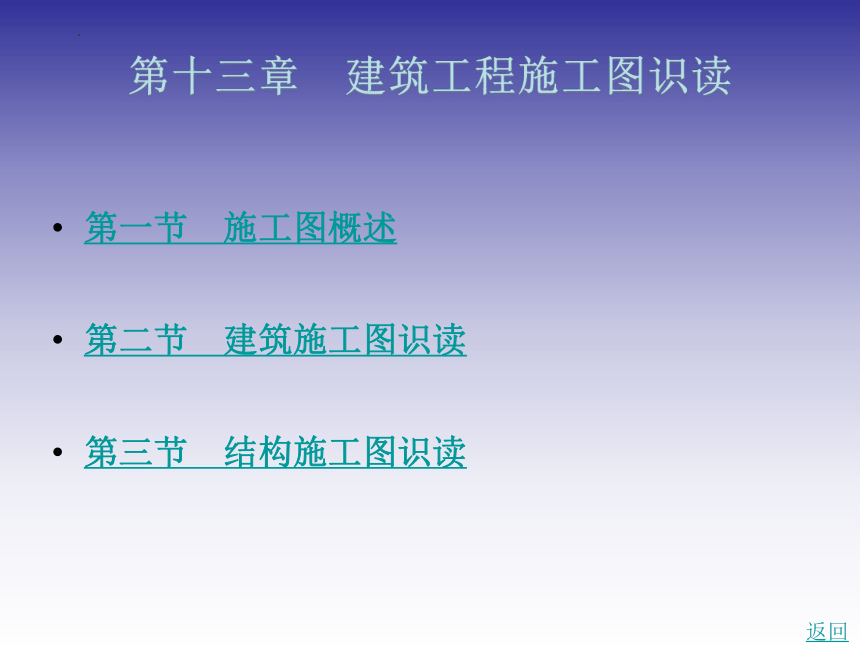

第十三章　建筑工程施工图识读
第一节　施工图概述
第二节　建筑施工图识读
第三节　结构施工图识读
返回
第一节　施工图概述

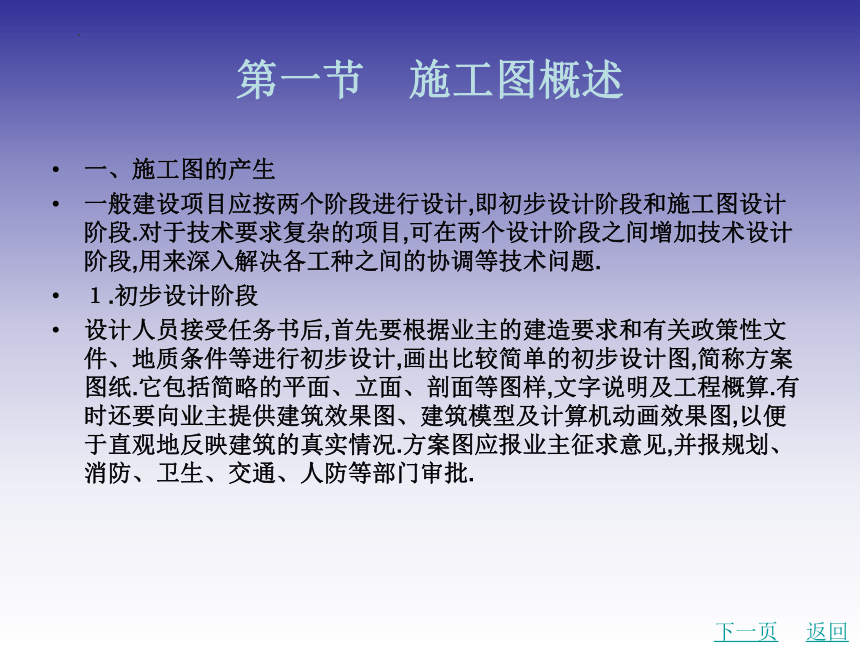

一、施工图的产生
一般建设项目应按两个阶段进行设计,即初步设计阶段和施工图设计阶段.对于技术要求复杂的项目,可在两个设计阶段之间增加技术设计阶段,用来深入解决各工种之间的协调等技术问题.
１.初步设计阶段
设计人员接受任务书后,首先要根据业主的建造要求和有关政策性文件、地质条件等进行初步设计,画出比较简单的初步设计图,简称方案图纸.它包括简略的平面、立面、剖面等图样,文字说明及工程概算.有时还要向业主提供建筑效果图、建筑模型及计算机动画效果图,以便于直观地反映建筑的真实情况.方案图应报业主征求意见,并报规划、消防、卫生、交通、人防等部门审批.
下一页
返回
第一节　施工图概述

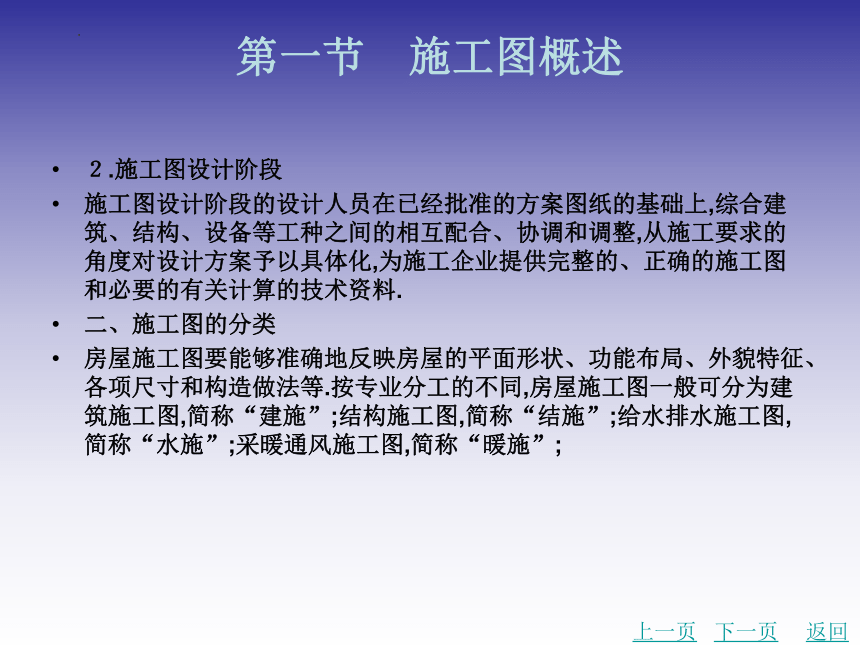

２.施工图设计阶段
施工图设计阶段的设计人员在已经批准的方案图纸的基础上,综合建筑、结构、设备等工种之间的相互配合、协调和调整,从施工要求的角度对设计方案予以具体化,为施工企业提供完整的、正确的施工图和必要的有关计算的技术资料.
二、施工图的分类
房屋施工图要能够准确地反映房屋的平面形状、功能布局、外貌特征、各项尺寸和构造做法等.按专业分工的不同,房屋施工图一般可分为建筑施工图,简称“建施”;结构施工图,简称“结施”;给水排水施工图,简称“水施”;采暖通风施工图,简称“暖施”;
上一页
下一页
返回
第一节　施工图概述
电气施工图,简称“电施”.也有的把水施、暖施、电施统称为“设施”(即设备施工图).一套完整的房屋施工图应按专业顺序编排.一般应为:图纸目录、建筑设计总说明、总平面图、建施、结施、水施、暖施、电施等.各专业的图纸,应该按图纸内容的主次关系、逻辑关系有序排列.
三、施工图常用符号
为使房屋施工图的图面统一、简洁,便于阅读,我国制定了 房屋建筑制图统一标准 (GB/T５０００１—２０１７),为常用的制图符号作出了明确的规定.在绘制施工图时,必须严格遵守这些规定.
上一页
下一页
返回
第一节　施工图概述

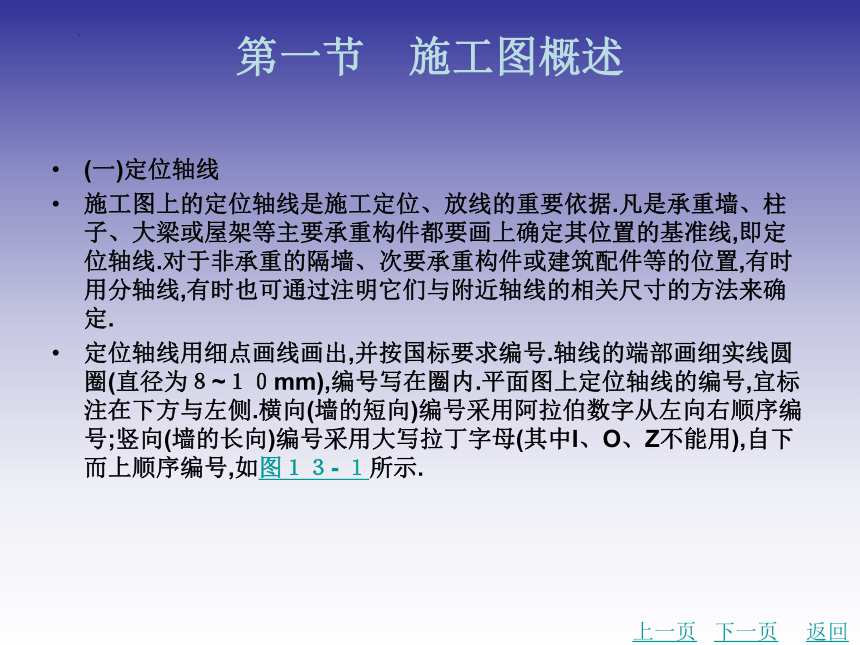

(一)定位轴线
施工图上的定位轴线是施工定位、放线的重要依据.凡是承重墙、柱子、大梁或屋架等主要承重构件都要画上确定其位置的基准线,即定位轴线.对于非承重的隔墙、次要承重构件或建筑配件等的位置,有时用分轴线,有时也可通过注明它们与附近轴线的相关尺寸的方法来确定.
定位轴线用细点画线画出,并按国标要求编号.轴线的端部画细实线圆圈(直径为８~１０mm),编号写在圈内.平面图上定位轴线的编号,宜标注在下方与左侧.横向(墙的短向)编号采用阿拉伯数字从左向右顺序编号;竖向(墙的长向)编号采用大写拉丁字母(其中I、O、Z不能用),自下而上顺序编号,如图１３- １所示.
上一页
下一页
返回
第一节　施工图概述
(二)尺寸和标高
１.尺寸
尺寸是施工图中的重要内容,标注必须全面、清晰.尺寸单位除标高及建筑总平面图以米(m)为单位外,其余一律以毫米(mm)为单位.
２.标高的种类
根据在工程中应用场合的不同,标高共有以下四种,标高的数值单位为米(m).
(１)绝对标高.绝对标高是指以山东青岛海洋观测站平均海平面定为零点起算的高度,其他各地标高均以其为基准.绝对标高数值应精确到小数点后两位.
上一页
下一页
返回
第一节　施工图概述

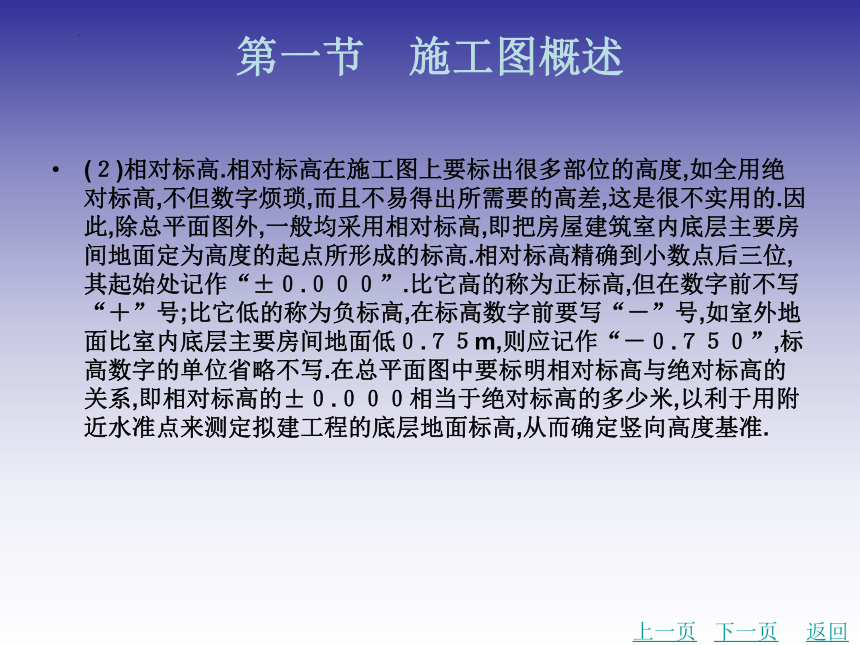

(２)相对标高.相对标高在施工图上要标出很多部位的高度,如全用绝对标高,不但数字烦琐,而且不易得出所需要的高差,这是很不实用的.因此,除总平面图外,一般均采用相对标高,即把房屋建筑室内底层主要房间地面定为高度的起点所形成的标高.相对标高精确到小数点后三位,其起始处记作“±０.０００”.比它高的称为正标高,但在数字前不写“＋”号;比它低的称为负标高,在标高数字前要写“－”号,如室外地面比室内底层主要房间地面低０.７５m,则应记作“－０.７５０”,标高数字的单位省略不写.在总平面图中要标明相对标高与绝对标高的关系,即相对标高的±０.０００相当于绝对标高的多少米,以利于用附近水准点来测定拟建工程的底层地面标高,从而确定竖向高度基准.
上一页
下一页
返回
第一节　施工图概述

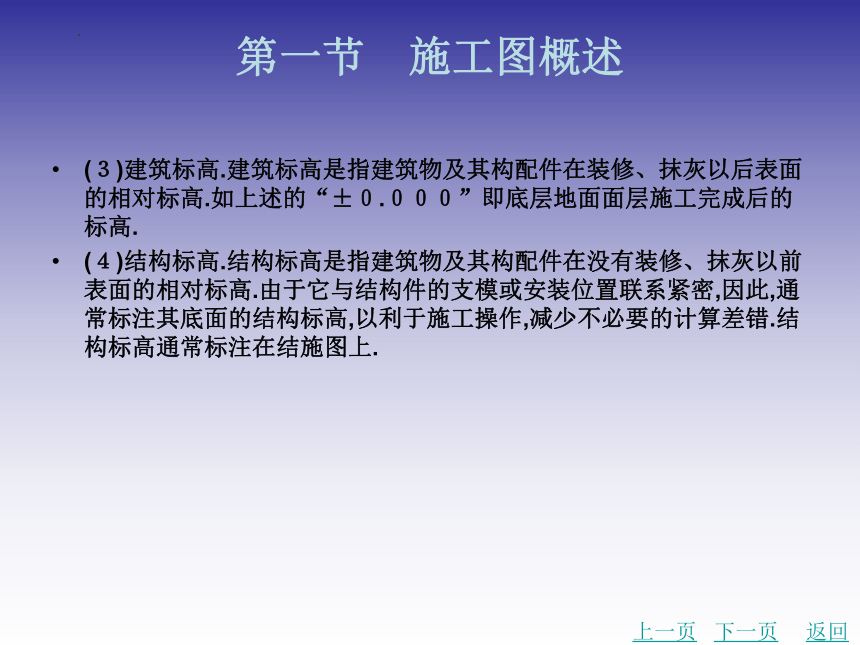

(３)建筑标高.建筑标高是指建筑物及其构配件在装修、抹灰以后表面的相对标高.如上述的“±０.０００”即底层地面面层施工完成后的标高.
(４)结构标高.结构标高是指建筑物及其构配件在没有装修、抹灰以前表面的相对标高.由于它与结构件的支模或安装位置联系紧密,因此,通常标注其底面的结构标高,以利于施工操作,减少不必要的计算差错.结构标高通常标注在结施图上.
上一页
下一页
返回
第一节　施工图概述

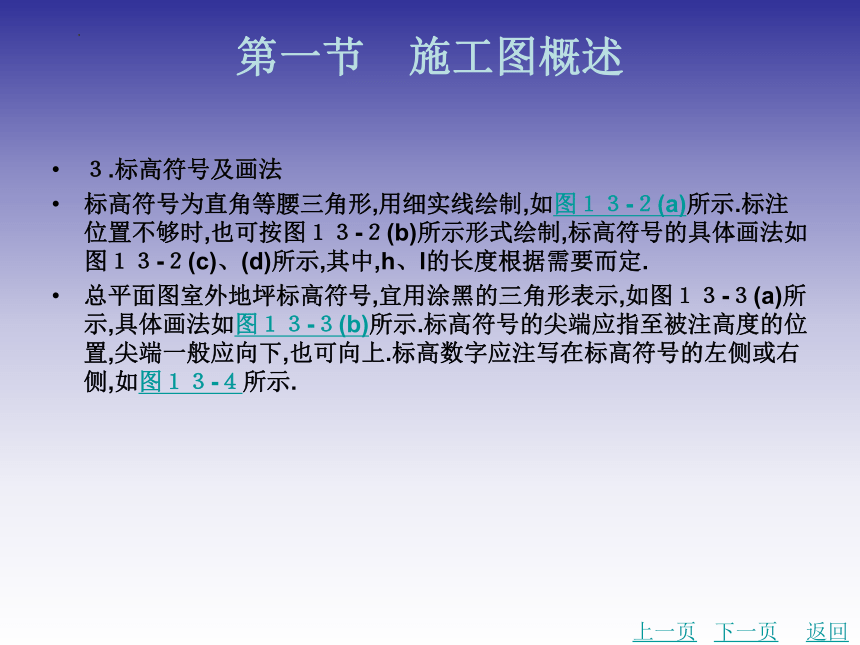

３.标高符号及画法
标高符号为直角等腰三角形,用细实线绘制,如图１３-２(a)所示.标注位置不够时,也可按图１３-２(b)所示形式绘制,标高符号的具体画法如图１３-２(c)、(d)所示,其中,h、l的长度根据需要而定.
总平面图室外地坪标高符号,宜用涂黑的三角形表示,如图１３-３(a)所示,具体画法如图１３-３(b)所示.标高符号的尖端应指至被注高度的位置,尖端一般应向下,也可向上.标高数字应注写在标高符号的左侧或右侧,如图１３-４所示.
上一页
下一页
返回
第一节　施工图概述

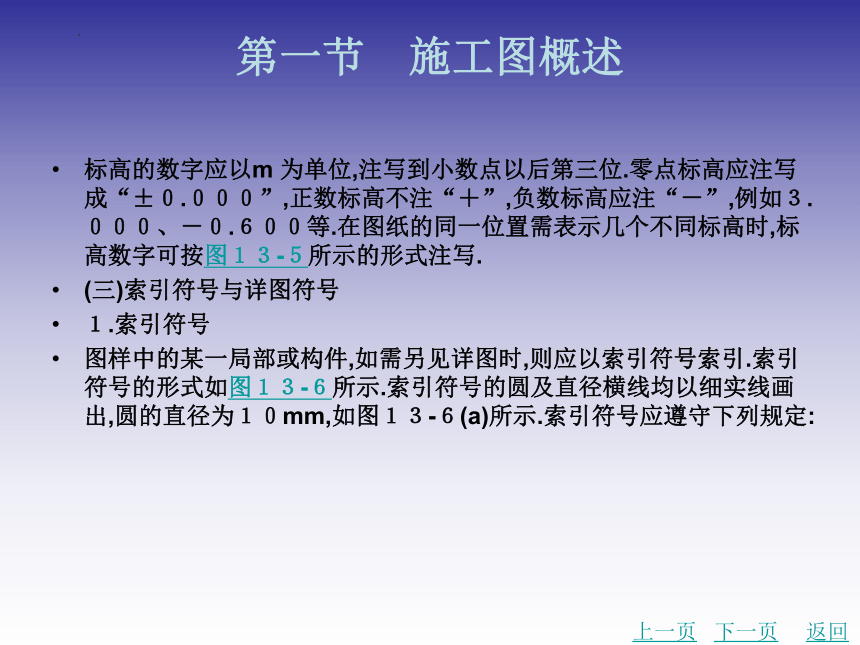

标高的数字应以m 为单位,注写到小数点以后第三位.零点标高应注写成“±０.０００”,正数标高不注“＋”,负数标高应注“－”,例如３.０００、－０.６００等.在图纸的同一位置需表示几个不同标高时,标高数字可按图１３-５所示的形式注写.
(三)索引符号与详图符号
１.索引符号
图样中的某一局部或构件,如需另见详图时,则应以索引符号索引.索引符号的形式如图１３-６所示.索引符号的圆及直径横线均以细实线画出,圆的直径为１０mm,如图１３-６(a)所示.索引符号应遵守下列规定:
上一页
下一页
返回
第一节　施工图概述

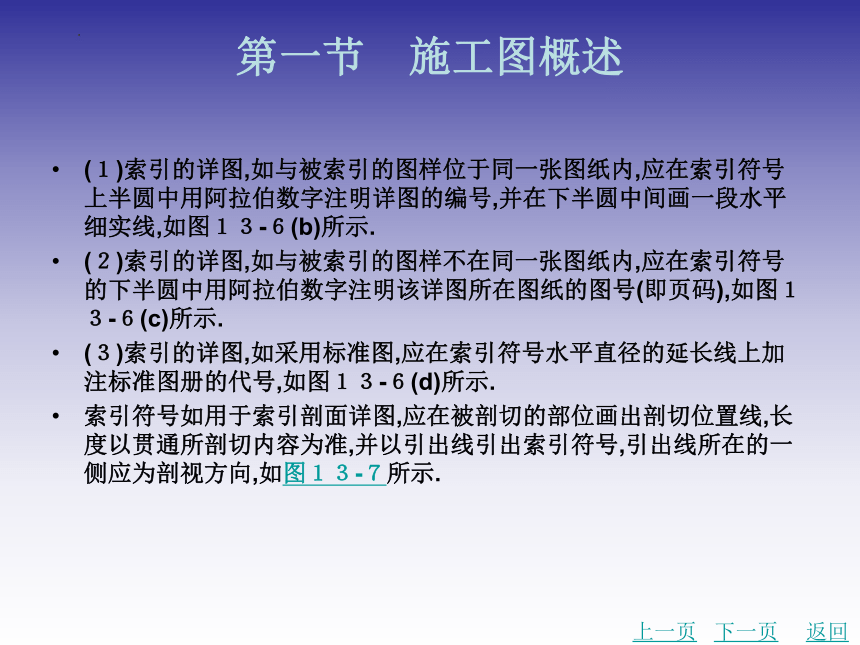

(１)索引的详图,如与被索引的图样位于同一张图纸内,应在索引符号上半圆中用阿拉伯数字注明详图的编号,并在下半圆中间画一段水平细实线,如图１３-６(b)所示.
(２)索引的详图,如与被索引的图样不在同一张图纸内,应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的图号(即页码),如图１３-６(c)所示.
(３)索引的详图,如采用标准图,应在索引符号水平直径的延长线上加注标准图册的代号,如图１３-６(d)所示.
索引符号如用于索引剖面详图,应在被剖切的部位画出剖切位置线,长度以贯通所剖切内容为准,并以引出线引出索引符号,引出线所在的一侧应为剖视方向,如图１３-７所示.
上一页
下一页
返回
第一节　施工图概述

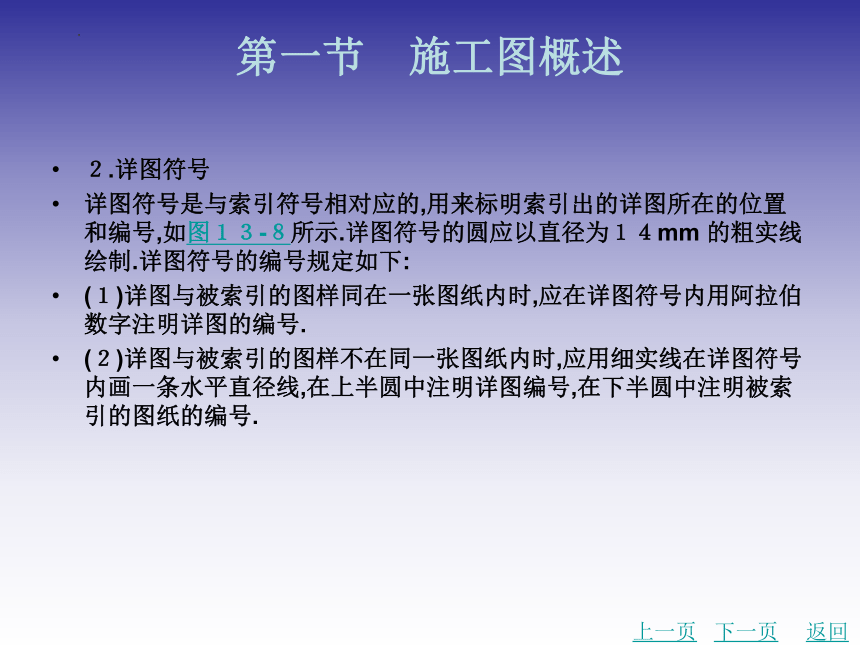

２.详图符号
详图符号是与索引符号相对应的,用来标明索引出的详图所在的位置和编号,如图１３-８所示.详图符号的圆应以直径为１４mm 的粗实线绘制.详图符号的编号规定如下:
(１)详图与被索引的图样同在一张图纸内时,应在详图符号内用阿拉伯数字注明详图的编号.
(２)详图与被索引的图样不在同一张图纸内时,应用细实线在详图符号内画一条水平直径线,在上半圆中注明详图编号,在下半圆中注明被索引的图纸的编号.
上一页
下一页
返回
第一节　施工图概述
(四)引出线
(１)引出线应以细实线绘制,宜采用水平方向的直线,或与水平方向成３０°、４５°、６０°、９０°角的直线,或经上述角度再折为水平线.文字说明宜注写在水平线的上方,如图１３-９(a)所示,也可注写在水平线的端部,如图１３-９(b)所示.索引详图的引出线,应与水平直径线连接,如图１３-９(c)所示.
(２)同时引出几个相同部分的引出线,宜互相平行,如图１３-１０(a)所示,也可画成集中于一点的放射线,如图１３-１０(b)所示.
上一页
下一页
返回
第一节　施工图概述
(３)多层构造或多层管道共用引出线,应通过被引出的各层.文字说明应注写在水平线的上方,或注写在水平线的端部,说明的顺序应由上至下,并应与被说明的层次相互一致;如层次为横向排序,则由上至下的说明顺序应与由左至右的层次相互一致,如图１３-１１所示.
(五)其他符号
１.对称符号
对称符号由对称线和两端的两对平行线组成.对称线用细点画线绘制;平行线用细实线绘制,其长度宜为６~１０mm,每对的间距宜为２~３mm;对称线垂直平分于两对平行线,两端宜超出平行线２~３mm,如图１３-１２所示.
上一页
下一页
返回
第一节　施工图概述
２.连接符号
应以折断线表示需连接的部位.当两个部位相距过远时,折断线两端靠图样一侧应标注大写拉丁字母表示连接编号.两个被连接的图样必须用相同的字母编号,如图１３-１３所示.指北针是用于表示房屋朝向的符号.指北针的形状如图１３-１４所示,其圆的直径为２４mm,用细实线绘制;指北针尾部的宽度宜为３mm,指北针头部注“北”或“N”字.
当需用较大直径绘制指北针时,指针尾部宽度宜为直径的１/８.
上一页
返回
第二节　建筑施工图识读
建筑施工图是由目录、设计说明、总平面图、建筑平面图、建筑立面图、建筑剖面图以及建筑详图等内容组成的,是房屋工程施工图中具有全局性地位的图纸,其反映房屋的平面形状、功能布局、外观特征、各项尺寸和构造做法等,是房屋施工放线、砌筑、安装门窗、室内外装修和编制施工概算及施工组织计划的主要依据.建筑施工图通常编排在整套图纸的最前位置,其后有结构图、设备施工图、装饰施工图.
一、图纸目录与设计说明
１.图纸目录
除图纸的封面外,图纸目录应安排在一套图纸的最前面,用来说明本工程的图纸类别、图号编排、图纸名称和备注等,以方便图纸的查阅和排序.
下一页
返回
第二节　建筑施工图识读
２.设计说明
设计说明位于图纸目录之后,是对房屋建筑工程中不易用图样表达的内容采用文字加以说明,主要包括工程的设计概况、工程做法中所采用的标准图集代号,以及在施工图中不宜用图样而必须采用文字加以表达的内容,如材料的内容,饰面的颜色,环保要求,施工注意事项,采用新材料、新工艺的情况说明等.
另外,在建筑施工图中,还应包括防火专篇等一些有关部门要求明确说明的内容.设计说明一般放在一套施工图的首页.
上一页
下一页
返回
第二节　建筑施工图识读
二、总平面图
总平面图是描绘新建房屋所在的建设地段或建设小区的地理位置以及周围环境的水平投影图,是新建房屋定位、布置施工总平面图的依据,也是室外水、暖、电等设备管线布置的依据.
(一)总平面图的用途
总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用正投影的方法和相应的图例所画出的H 面投影图.其常用比例一般为１∶５００、１∶１０００、１∶１５００等.
上一页
下一页
返回
第二节　建筑施工图识读
总平面图主要表示新建房屋的位置、朝向,与原有建筑物的关系,以及周围道路、绿化和给水、排水、供电条件等方面的情况,以其作为新建房屋施工定位、土方施工、设备管网平面布置,安排施工时进入现场的材料和构配件堆放场地以及运输道路布置等的依据.
(二)总平面图的图示内容
(１)新建建筑的定位.新建建筑的定位有三种方式:第一种是利用新建建筑与原有建筑或道路中心线的距离确定新建建筑的位置;第二种是利用施工坐标确定新建建筑的位置;第三种是利用大地测量坐标确定新建建筑的位置.
(２)相邻建筑、拆除建筑的位置或范围.
上一页
下一页
返回
第二节　建筑施工图识读
(３)附近的地形、地物情况.
(４)道路的位置、走向以及与新建建筑的联系等.
(５)用指北针或风向频率玫瑰图指出建筑区域的朝向.
(６)绿化规划.
(７)补充图例.若图中采用了建筑制图规范中没有的图例,则应在总平面图下方详细补充图例,并予以说明.
(三)总平面图的阅读方法
图１３-１５为某学校拟建教师住宅楼的总平面图.图中用粗实线画出的图形表示新建住宅楼,用中实线画出的图形表示原有建筑物,用各个平面图形内的小黑点数表示房屋的层数.
上一页
下一页
返回
第二节　建筑施工图识读
(１)先查看总平面图的图名、比例及有关文字说明.由于总平面图包括的区域较大,所以,绘制时都用较小比例,常用的比例有１∶５００、１∶１０００、１∶２０００等.总平面图中的尺寸(如标高、距离、坐标等)宜以米(m)为单位,并应至少取至小数点后两位,不足时以“０”补齐.
(２)了解新建工程的性质和总体布局,如各种建筑物及构筑物的位置、道路和绿化的布置等.由于总平面图的比例较小,各种有关物体均不能按照投影关系如实反映出来,只能用图例的形式进行绘制.要读懂总平面图,必须熟悉总平面图中常用的各种图例.在总平面图中,为了说明房屋的用途,在房屋的图例内应标注出名称.当图样比例小或图面无足够位置时,也可编号列表编注在图内.
上一页
下一页
返回
第二节　建筑施工图识读
在图形过小时,可标注在图形外侧附近.同时,还要在图形的右上角标注房屋的层数符号,一般以数字表示,如１４表示该房屋为１４层,当层数不多时,也可用小圆点数量来表示,如“∶∶”表示４层.
(３)看新建房屋的定位尺寸.新建房屋的定位方式基本有两种.一种是以周围其他建筑物或构筑物为参照物.在实际绘图时,标明新建房屋与其相邻的原有建筑物或道路中心线的相对位置尺寸.另一种是以坐标表示新建筑物或构筑物的位置.当新建建筑区域所在地形较为复杂时,为了保证施工放线的准确,常用坐标定位.坐标定位分为测量坐标和施工坐标两种.
上一页
下一页
返回
第二节　建筑施工图识读
(４)了解新建建筑附近的室外地面标高,明确室内外高差.总平面图中的标高均为绝对标高,如标注相对标高,则应注明相对标高与绝对标高的换算关系.建筑物室内地坪为标准建筑图中±０.０００处的标高,对不同高度的地坪应分别标注其标高.
(５)看总平面图中的指北针,明确建筑物及构筑物的朝向;有时还要画上风向频率玫瑰图,来表示该地区的常年风向频率.风向频率玫瑰图用于反映建筑场地范围内常年的主导风向和六、七、八三个月的主导风向(用虚线表示),共有１６个方向.风向是指从外侧刮向中心.刮风次数多的风,在图上离中心远,称为主导风.明确风向有助于建筑构造的选用及材料的堆场,如有粉尘污染的材料应堆放在下风向等.
上一页
下一页
返回
第二节　建筑施工图识读
三、建筑平面图
(一)建筑平面图的形成与作用
用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋后,移去上面部分,对剩下部分向H 面作正投影,所得的水平剖面图,称为建筑平面图,简称平面图.平面图反映新建房屋的平面形状、房间的大小、功能布局、墙柱选用的材料、截面形状和尺寸、门窗的类型及位置等,作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据,是建筑施工中的重要图纸.
上一页
下一页
返回
第二节　建筑施工图识读
(二)建筑平面图的表示方法
建筑平面图实际上是房屋的水平剖面图(除屋顶平面图外),是假想用一个水平面去剖切房屋,剖切平面一般位于每层窗台上方的位置,以保证剖切的平面图中墙、门、窗等主要构件都能被剖切到,然后移去平面上方的部分,对剩下的房屋作正投影所得到的水平剖面图,习惯上称为正面图.
建筑平面图主要表示建筑物的平面形状、水平方向各部分(如出入口、走廊、楼梯、房间、阳台等)的布置和组合关系、门窗位置、墙和柱的布置以及其他建筑构配件的位置和大小等.建筑平面图是施工放线,砌墙、柱,安装门窗框、设备的依据,是编制和审查工程预算的主要依据.
上一页
下一页
返回
第二节　建筑施工图识读
一般来说,多层房屋就应画出各层平面图.沿底层门窗洞口切开后得到的平面图,称为底层平面图.沿二层门窗洞口切开后得到的平面图,称为二层平面图.依次可得到三层、四层平面图.当某些楼层平面相同时,可以只画出其中一个平面图,称其为标准层平面图(或中间层平面图).图１３-２０为一栋单层房屋建筑的平面图.
为了表明屋面构造,一般还要画出屋顶平面图.它不是剖面图,为俯视屋顶时的水平投影图,主要表示屋面的形状及排水情况和突出屋面的构造位置.
上一页
下一页
返回
第二节　建筑施工图识读
(三)建筑平面图的基本内容
(１)表明建筑物的平面形状,内部各房间包括走廊、楼梯、出入口的布置及朝向.
(２)表明建筑物及其各部分的平面尺寸.在建筑平面图中,必须详细标注尺寸.平面图中的尺寸可分为外部尺寸和内部尺寸.外部尺寸有三道,一般沿横向、竖向分别标注在图形的下方和左方.
１)第一道尺寸:表示建筑物外轮廓的总体尺寸,也称为外包尺寸.它是从建筑物一端外墙边到另一端外墙边的总长和总宽尺寸.
２)第二道尺寸:表示轴线之间的距离,也称为轴线尺寸.它标注在各轴线之间,说明房间的开间及进深的尺寸.
上一页
下一页
返回
第二节　建筑施工图识读
３)第三道尺寸:表示各细部的位置和大小的尺寸,也称为细部尺寸.它以轴线为基准,标注出门、窗的大小和位置,墙、柱的大小和位置.另外,台阶(或坡道)、散水等细部结构的尺寸可分别单独标注.
内部尺寸标注在图形内部,用以说明房间的净空大小、内门窗的宽度、内墙厚度以及固定设备的大小和位置.
(３)表明地面及各层楼面标高.
(４)表明各种门窗的位置、代号和编号以及门的开启方向.门的代号是M,窗的代号是C,编号数用阿拉伯数字.
(５)表示剖面图剖切符号、详图索引符号的位置及编号.
上一页
下一页
返回
第二节　建筑施工图识读
(６)综合反映其他各工种(工艺、水、暖、电)对土建的要求.各工程要求的坑、台、水池、地沟、电闸箱、消火栓、雨水管等及其在墙或楼板上的预留洞,应在图中表明其位置及尺寸.
(７)表明室内装修做法,包括室内地面、墙面及顶棚等处的材料及做法.一般简单的装修,在平面图内直接用文字说明;较复杂的工程则另列房间明细表和材料做法表,或另画建筑装修图.
(８)文字说明.平面图中不易表明的内容,如施工要求、砖以及灰浆的强度等级等需要文字说明.
(四)平面图的内容及阅读方法
(１)看图名、比例.首先,要从中了解平面图层次、图例及绘制建筑平面图所采用的比例,如１∶５０、１∶１００、１∶２００.
上一页
下一页
返回
第二节　建筑施工图识读
(２)看图中定位轴线编号及其间距.从中了解各承重构件的位置及房间的大小,以便于施工时定位放线和查阅图纸.定位轴线的标注应符合 房屋建筑制图统一标准 (GB/T５０００１—２０１０)的规定.
(３)看房屋平面形状和内部墙的分隔情况.从平面图的形状与总长、总宽尺寸,可计算出房屋的用地面积;从图中墙的分隔情况和房间的名称,可了解到房屋内部各房间的分布、用途、数量及其相互间的联系情况.
(４)看平面图的各部分尺寸.在建筑平面图中,标注的尺寸有内部尺寸和外部尺寸两种,主要反映建筑物中房间的开间、进深的大小,门窗的平面位置及墙厚、柱的断面尺寸等.
上一页
下一页
返回
第二节　建筑施工图识读
(５)看楼地面标高.平面图中标注的楼地面标高为相对标高,而且是完成面的标高.一般在平面图中地面或楼面有高度变化的位置都应标注标高.
(６)看门窗的位置、编号和数量.图中门窗除用图例画出外,还应注写门窗代号和编号.门的代号通常用“门”的汉语拼音的首字母“M”,窗的代号通常用“窗”的汉语拼音首字母“C”,并分别在代号后面写上编号,用于区别门窗类型,统计门窗数量,如M－１、M－２和C－１、C－２等.对一些特殊用途的门窗也有相应的符号进行表示,如FM 代表防火门,MM 代表密闭防护门,CM 代表窗连门.为了便于施工,一般情况下,在首页图上或在本平面图内,附有门窗表,列出门窗的编号、名称、尺寸、数量及其所选标准图集的编号等内容.
上一页
下一页
返回
第二节　建筑施工图识读
(７)看剖面的剖切符号及指北针.通过查看图纸中的剖切符号及指北针,可以在底层平面图中了解剖切部位,了解建筑物朝向.
四、建筑立面图
(一)建筑立面图的表达方法
房屋建筑的立面图是利用正投影法从一个建筑物的前后、左右、上下等不同方向(根据物体的复杂程度而定)分别向互相垂直的投影面上作投影,如图１３-２１所示.
立面图的命名有两种形式:有定位轴线的建筑物,宜根据两端的轴线来命名,如①~④立面图、④~⑤立面图;没有定位轴线时,可按建筑物的方向命名,如图１３-２２所示的四个立面图.
上一页
下一页
返回
第二节　建筑施工图识读
立面图主要反映房屋的体型,门窗形式,位置,长、宽、高尺寸和标高等,在该视图中,只画可见轮廓线,不画内部不可见的虚线.
(二)建筑立面图的基本内容
(１)画出室外地面线及房屋的勒脚、台阶、花池、门窗、雨篷、阳台、室外楼梯、墙柱、檐口、屋顶、落水管、墙面分格线等内容.
(２)标注外墙各主要部位的标高,如室外地面、台阶顶面、窗台、窗上口、阳台、雨篷、檐口、女儿墙顶、屋顶水箱间及楼梯间屋顶等的标高.
(３)标注建筑物两端的定位轴线及其编号.
上一页
下一页
返回
第二节　建筑施工图识读
(４)标注索引符号.
(５)用文字说明外墙面装修的材料及其做法.
(三)建筑立面图的阅读方法
(１)看图名和比例.了解是房屋哪一立面的投影,绘图比例是多少,以便与平面图对照阅读.
(２)看立面图中的标高尺寸,通常立面图中标注有室外地坪、出入口地面、勒脚、窗
口、大门口及檐口等处的标高.
(３)看立面图两端的定位轴线及其编号.
上一页
下一页
返回
第二节　建筑施工图识读
(４)看房屋立面的外形,以及门窗、屋檐、台阶、阳台、烟囱、雨水管等的形状位置.
(５)看房屋外墙表面装修的做法和分格形式等,通常用指引线和文字来说明粉刷材料的类型、配合比和颜色等.
五、建筑剖面图
(一)建筑剖面图的表达方法
建筑剖面图是用一假想的竖直剖切平面,垂直于外墙将房屋剖开,移去剖切平面与观察者之间的部分作出剩下部分的正投影图,简称剖面图.因剖切位置不同,剖面图又分为横剖面图(如图１３-２３中的２—２剖面图)和纵剖面图(如图１３-２３中的１—１剖面图).
上一页
下一页
返回
第二节　建筑施工图识读
剖面图的主要作用是表明建筑物内部在高度方面的情况,如屋顶的坡度、楼房的分层、房门和门窗各部分的高度、楼板的厚度等,同时,也可以表示出建筑物所采用的结构形式.
剖面图的位置一般选择建筑内部做法有代表性和空间变化比较复杂的部位.例如,图１３-２３中沿２—２切开得到２—２剖面图.２—２剖面图有台阶、门和窗的部位.多层建筑一般选择在楼梯间.复杂的建筑则需要画出几个不同位置的剖面图.剖面的位置应在平面图上用剖切线标出.剖切线的长线表示剖切的位置,短线表示剖视方向,剖切位置的编号写在表示剖视方向的一方,图１３-２３所示剖面图中,剖切线２—２表示横向剖切,从南向北
上一页
下一页
返回
第二节　建筑施工图识读
看.在一个剖面图中要想表示出不同的剖切位置,剖切线可以转折,但只允许转折一次.图１３-２３中１—１、２—２剖面图都是通过剖切线的转折,同时,表示南侧、西侧入口处的台阶、大门,北侧、东侧的窗的情况.
从以上介绍可以看出,平、立、剖面图相互之间既有区别,又紧密联系.平面图可以说明建筑物各部分在水平方向的尺寸和位置,却无法表明它们的高度.立面图能说明建筑物外形的长、宽、高尺寸,却无法表明它的内部关系.剖面图则能说明建筑物内部高度方向的布置情况.因此,只有通过平、立、剖三种图相互配合才能完整地说明建筑物从内到外、从水平到垂直的全貌.
上一页
下一页
返回
第二节　建筑施工图识读
(二)建筑剖面图的基本内容
(１)表示被剖切到的墙、柱、门窗洞口及其所属定位轴线.剖面图的比例应与平面图、立面图的比例一致,因此,在１∶１００的剖面图中一般也不画材料图例,而用粗实线表示被剖切到的墙、梁、板等轮廓线,被剖断的钢筋混凝土梁板等应涂黑表示.
(２)表示室内底层地面、各层楼面及楼层面、屋顶、门窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内、外装修等剖到或能见到的内容.
(３)表示楼地面、屋顶各层的构造.一般可用多层共用引出线说明楼地面、屋顶的构造层次和做法.如果另画详图或已有构造说明(如工程做法表),则在剖面图中用索引符号引出说明.
上一页
下一页
返回
第二节　建筑施工图识读
(三)建筑剖面图的阅读方法
(１)看图名、轴线编号和绘图比例.与底层平面图对照,确定剖切平面的位置及投影方向,从中了解它所画出的是房屋哪一部分的投影.
(２)看房屋各部位的高度,如房屋总高、室外地坪、门窗顶、窗台、檐口等处标高,室内底层地面、各层楼面及楼梯平台面标高等.
(３)看房屋内部构造和结构形式,如各层梁板、楼梯、屋面的结构形式、位置及其与柱的相互关系等.
(４)看楼地面、屋面的构造.在剖面图中表示楼地面、屋面的构造时,通常用一引出线指着需说明的部位,并按其构造层次顺序地列出材料等说明.有时将这一内容放在墙身剖面详图中.
上一页
下一页
返回
第二节　建筑施工图识读
(５)看图中有关部位坡度的标注.如屋面、散水、排水沟与坡道等处,需要做成斜面时,都标有坡度符号,如“３％”等.
六、建筑详图
(一)建筑详图的表达方法
建筑平、立、剖面图是建筑施工图中最基本的图样,其反映了建筑物的全局,但由于其采用的比例比较小,因而某些建筑构配件(如门、窗、楼梯、阳台、各种装饰等)和某些建筑剖面节点(如檐口、窗台、明沟以及楼地面层和屋顶层等)的详细构造(包括式样、层次、做法、用料和详细尺寸等)都无法表达清楚.根据施工需要,必须另外绘制比例较大的图样平面图作为补充,这种图样称为建筑详图(包括建筑构配件详图和剖面节点详图).大样图和平面图的比较如图１３-２４所示.
上一页
下一页
返回
第二节　建筑施工图识读
详图的数量及表示方法,应根据配构件的复杂程度而定,有时仅仅是平、立、剖中某个细部的放大,有时则需要画出其剖面或断面图,或需要多个视图或剖面(断面)图共同组成某一配构件的详图.详图必须注明详图符号、详图名称和比例,与被索引的图样上的索引符号对应,以方便对照阅读.
对于套用标准图或通用详图的建筑构配件和剖面节点,只要注明所套用图集的名称、编号或页次,就可不必再画详图.
(二)建筑详图的分类及特点
建筑详图分为局部构造详图和构配件详图.局部构造详图主要表示房屋某一局部构的做法和材料的组成,如墙身详图、楼梯详图等.构配件详图主要表示构配件本身的构造,如门、窗、花格等的详图.
上一页
下一页
返回
第二节　建筑施工图识读
建筑详图具有以下特点:
(１)图形详:图形采用较大比例绘制,各部分结构应表达详细,层次清楚,但又要详细而不烦琐.
(２)数据详:各结构的尺寸要标注完整、齐全.
(３)文字详:无法用图形表达的内容采用文字说明,要详尽清楚.
详图的表达方法和数量,可根据房屋构造的复杂程度而定.有的只用一个剖面详图就能表达清楚(如墙身详图),而有的则需加平面详图(如楼梯间、卫生间详图),或用立面详图(如门、窗详图)表达.
(三)建筑详图的阅读方法
(１)看详图的名称、比例、定位轴线及其编号.
上一页
下一页
返回
第二节　建筑施工图识读
(２)看建筑构配件的形状及与其他构配件的详细构造、层次有关的详细尺寸和材料图例等.
(３)看各部位和各层次的用料、做法、颜色及施工要求等.
(４)看标注的标高等.
上一页
返回
第三节　结构施工图识读
建筑物的设计除要满足使用功能、美观、防火等要求外,还应按照建筑各方面的要求进行力学与结构计算,决定建筑承重构件(如基础、梁、板、柱等)的布置、形状、尺寸和详细设计的构造要求,并将其结果绘制成图样,用以指导施工,这样的图样称为结构施工图.
一、结构施工图的内容
结构施工图的内容主要包括结构设计说明、结构布置平面图和构件详图三部分,现分述如下:
(１)结构设计说明.结构设计说明主要用于说明结构设计依据、对材料质量及构件的要求、有关地基的概况及施工要求等.
下一页
返回
第三节　结构施工图识读
(２)结构布置平面图.结构布置平面图与建筑平面图相同,属于全局性的图纸,通常包括基础平面图、楼层结构平面布置图、屋顶结构平面布置图.
(３)构件详图.构件详图属于局部性的图纸,表示构件的形状、大小,所用材料的强度等级和制作安装等.其主要内容包括基础详图,梁、板、柱等构件详图,楼梯结构详图以及其他构件详图等.
二、结构施工图的比例
结构施工图的比例是根据图样的用途、被绘物体的复杂程度进行选取的,一般选用表１３-１中的常用比例,特殊情况下也可选用可用比例.
上一页
下一页
返回
第三节　结构施工图识读
三、钢筋混凝土结构图
钢筋混凝土在建筑工程中是一种应用极为广泛的建筑材料,它由力学性能完全不同的钢筋和混凝土两种材料组合而成.
(一)钢筋
１.钢筋的作用及标注方法
配置在钢筋混凝土结构构件中的钢筋,其作用及标注方法如下:
(１)受力筋.受力筋是指承受构件内拉、压应力的钢筋.其配置根据受力情况通过计算确定,且应满足构造要求.在梁、柱中的受力筋也称为纵向受力筋,在标注时应说明其数量、品种和直径,如“４Φ２０”,表示配置４根HPB３００级钢筋,直径为２０mm.
上一页
下一页
返回
第三节　结构施工图识读
在板中的受力筋,标注时应说明其品种、直径和间距,如“Φ１０＠１００”(＠是相等中心距符号),表示配置HPB３００级钢筋,直径为１０mm,间距为１００mm.
(２)架立筋.架立筋一般设置在梁的受压区,与纵向受力钢筋平行,用于固定梁内钢筋的位置,并与受力筋形成钢筋骨架.架立筋是按构造配置的,其标注方法同梁内受力筋.
(３)箍筋.箍筋用于承受梁、柱中的剪力、扭矩,固定纵向受力钢筋的位置等.标注箍筋时,应说明箍筋的级别、直径、间距,如Φ１０＠１００.
上一页
下一页
返回
第三节　结构施工图识读
(４)分布筋.分布筋用于单向板、剪力墙中.单向板中的分布筋与受力筋垂直.其作用是将承受的荷载均匀地传递给受力筋,并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形.其标注方法同板中受力筋.在剪力墙中布置的水平和竖向分布筋,除上述作用外,还可参与承受外荷载,其标注方法同板中受力筋.
(５)构造筋.构造筋是指因构造要求及施工安装需要而配置的钢筋,如腰筋、吊筋、拉结筋等.其标注方法同板中受力筋.
２.钢筋的表示方法
了解钢筋混凝土构件中钢筋的配置非常重要.在结构图中通常用粗实线表示钢筋.
上一页
下一页
返回
第三节　结构施工图识读
３.弯钩的表示方法
为了增强钢筋与混凝土的黏结力,表面光圆的钢筋两端需要做弯钩.弯钩的形式及表示方法如图１３-２５所示.
(二)钢筋混凝土构件
１.构件的形成
用钢筋混凝土制成的梁、板、柱、基础等称为钢筋混凝土构件.混凝土是由水泥、砂子、石子和水按一定比例拌和而成的.凝固后的混凝土如同天然石材,具有较高的抗压强度,但抗拉强度却很低,容易因受拉而断裂.而钢筋的抗压、抗拉强度都很高,但价格昂贵且易腐蚀.
上一页
下一页
返回
第三节　结构施工图识读
为了解决混凝土受拉易断裂的矛盾,充分利用混凝土的受压能力,可在混凝土构件的受拉区域内加入一定数量的钢筋,使混凝土和钢筋结合成一个整体,共同发挥作用.
２.常用构件的代号
房屋结构的基本构件很多,布置也很复杂,为使图面清晰,以及把不同的构件表示清楚, 建筑结构制图标准 (GB/T５０１０５—２０１０)规定构件的名称应用代号来表示.常用构的代号见表１３-４.代号后应用阿拉伯数字标注该构件的型号或编号,也可标注构件的顺序号.构件的顺序号采用不带角标的阿拉伯数字连续编排,代号用构件名称的汉语拼音中的第一个字母表示.
上一页
下一页
返回
第三节　结构施工图识读
３.钢筋混凝土构件配筋
各种钢筋的形式和在梁、板、柱中的位置及其形状,如图１３-２６所示.
４.钢筋混凝土构件图
钢筋混凝土构件图是加工制作钢筋、浇筑混凝土的依据,其内容包括模板图、配筋图、钢筋表和文字说明四个部分.
(１)模板图.模板图是为浇筑构件的混凝土绘制的,主要表达构件的外形尺寸、预埋件的位置、预留孔洞的大小和位置.对于外形简单的构件,一般不必单独绘制模板图,只需在配筋图中把构件的尺寸标注清楚即可.对于外形较复杂或预埋件较多的构件,一般要单独画出模板图.
上一页
下一页
返回
第三节　结构施工图识读
模板图的图示方法就是按构件的外形绘制的视图,外形轮廓线用中粗实线绘制,如图１３-２７所示.
(２)配筋图.配筋图是指钢筋混凝土构件(结构)中的钢筋配置图,主要表示构件内部所配置钢筋的形状、大小、数量、级别和排放位置.配筋图又可分为立面图、断面图和钢筋详图.
(３)钢筋表.为便于编制施工预算和统计用料,在配筋图中还应列出钢筋表,表１３-５为某钢筋混凝土简支梁钢筋表.表内应注明构件代号、构件数量、钢筋编号、钢筋简图、直径、长度、数量、总数量、总长和质(重)量等.对于比较简单的构件,可不画钢筋详图,只列钢筋表.
上一页
下一页
返回
第三节　结构施工图识读
５.钢筋的保护层
为了防止构件中的钢筋被锈蚀,加强钢筋与混凝土的黏结力,构件中的钢筋不允许外露,构件表面到钢筋外缘必须有一定厚度的混凝土,这层混凝土称为钢筋的保护层.保护层的厚度因构件不同而异,根据 钢筋混凝土结构设计规范 (GB５００１０—２０１０)的规定,一般情况下,梁和柱的保护层的厚度为２５mm,板的保护层的厚度为１０~１５mm.
上一页
下一页
返回
第三节　结构施工图识读
四、基础结构施工图识读
基础结构施工图通常包括基础平面图和基础详图,是用来表示房屋地面以下基础部分
的平面布置和详细构造的图样.它是进行施工放线、基槽开挖和砌筑的主要依据,也是施工组织和预算的主要依据.
(一)条形基础图
上一页
下一页
返回
第三节　结构施工图识读
１.基础平面图
假想用一个水平剖切面,沿建筑物首层室内地面把建筑物水平剖开,移去剖切面以上的建筑物和回填土,向下作水平投影,所得到的图称为基础平面图.它主要表示基础的平面布置以及墙、柱与轴线的关系.条形基础平面图的主要内容及阅读方法如下:
(１)看图名、比例和轴线.基础平面图的绘图比例、轴线编号及轴线间的尺寸必须同建筑平面图一样.
(２)看基础的平面布置,即基础墙、柱以及基础底面的形状、大小及其与轴线的关系.
(３)看基础梁的位置和代号.主要了解基础的哪些部位有梁,根据代号可以统计梁的种类、数量和查阅梁的详图.
上一页
下一页
返回
第三节　结构施工图识读
(４)看地沟与孔洞.由于给水排水的要求,常常设置地沟或在地面以下的基础墙上预留孔洞.在基础平面图中用虚线表示地沟或孔洞的位置,并注明大小及洞底的标高.
(５)看基础平面图中的剖切符号及其编号.在不同的位置,基础的形状、尺寸、埋置深度及其与轴线的相对位置不同,需要分别画出它们的断面图(基础详图).在基础平面图中要相应地画出剖切符号,并注明断面图的编号.
２.基础详图
条形基础详图就是先假想用剖切平面垂直剖切基础,用较大比例画出的断面图,它用于表示基础的断面形状、尺寸、材料、构造及基础埋置深度等内容.其阅读方法及步骤如下:
上一页
下一页
返回
第三节　结构施工图识读
(１)看图名、比例.基础详图的图名常用“１－１、２－２……”,断面或基础代号表示.基础详图比例常用１∶２０.读图时先用基础详图的名字(１－１、２－２等),对照基础平面图的位置,了解其是哪一条基础上的断面图.
(２)看基础断面的形状、大小、材料及配筋.断面图中(除配筋部分),要画上材料图例表示.
(３)看基础断面图的各部分详细尺寸和室内外地面、基础底面的标高.基础断面图中的详细尺寸包括基础底部的宽度及其与轴线的关系、基础的深度及大放脚的尺寸.
上一页
下一页
返回
第三节　结构施工图识读
(二)独立基础图
１.基础平面图
独立基础图是由基础平面图和基础详图两部分组成的.独立基础平面图不但要表示出基础的平面形状,而且要标明各独立基础的相对位置.对不同类型的单独基础要分别编号.某厂房的钢筋混凝土杯形基础平面图如图１３-２９所示,图中的“□”表示独立基础的外轮廓线,框中的“I”是矩形钢筋混凝土柱的断面,基础沿定位轴线分布,其编号为J—１、J—２及J—１a,其中J—２有１０个,布置在②~⑥轴线之间并分前后两排;J—１共４个,布置在①和⑦轴线上;J—１a也有４个,布置在车间四角.
上一页
下一页
返回
第三节　结构施工图识读
２.基础详图
钢筋混凝土独立基础详图一般应画出平面图和剖面图,用以表达每一基础的形状、尺寸和配筋情况.
五、楼层结构布置平面图
楼层结构布置平面图是假想用一水平剖切平面,沿每层楼板面将建筑物水平剖开,移去剖切平面上部建筑物后,向下作水平投影所得到的水平剖面图.它主要用来表示每层的梁、板、柱、墙等承重构件的平面布置,是安装梁、板等各种楼层构件的依据,也是计算构件数量、编制施工预算的依据.楼层结构布置平面图的内容与阅读方法如下:
上一页
下一页
返回
第三节　结构施工图识读
(１)看图名、轴线、比例.一般房屋有几层,就应画出几个楼层结构布置平面图.对于结构布置相同的楼层,可画一个通用的结构布置平面图.
(２)看预制楼板的平面布置及其标注.在平面图上,预制楼板应按实际布置情况用细实线表示,其表示方法为:在布板的区域内用细实线画一对角线并注写板的数量和代号.目前,各地标注构件代号的方法不同,应注意按选用图集中的规定代写.一般应包含数量、标志长度、板宽、荷载等级等内容.
上一页
下一页
返回
第三节　结构施工图识读
(３)看现浇楼板的布置.现浇楼板在结构平面图中的表示方法主要有两种:一种是直接在现浇板的位置处绘出配筋图,并进行钢筋标注;另一种是在现浇板范围内画一条对角线,并注写板的编号,该板配筋另有详图.
(４)看楼板与墙体(或梁)的构造关系.在结构布置平面图中,配置在板下的圈梁、过梁、梁等钢筋混凝土构件的轮廓线可用中虚线表示,也可用单线(粗虚线)表示,并应在构件旁侧标注其编号和代号.为了清楚地表达楼板与墙体(或梁)的构造关系,通常要画出节点剖面放大图,以便于施工.
上一页
返回
图１３-１　定位轴线的分区编号
返回
图１３-２　标高符号
返回
图１３-３　总平面图室外地坪标高符号
返回
图１３-４　标高的指向
返回
图１３-５　在同一位置
注写多个标高数字
返回
图１３-６　索引符号的形式
返回
图１３-７　用于索引剖面图的索引符号
返回
图１３-８　详图符号
返回
图１３-９　引出线
返回
图１３-１０　公用引出线
返回
图１３-１１　多层构造共用引出线
返回
图１３-１２　对称符号
返回
图１３-１３　连接符号
返回
图１３-１４　指北针
返回
图１３-１５　某学校拟建教师住宅楼的总平面图
返回
图１３-２０　平面图
返回
图１３-２１　利用正投影作立面图
返回
图１３-２２　立面图
返回
图１３-２３　剖面图
返回
下一页
图１３-２３　剖面图
返回
上一页
图１３-２４　大样图和平面图的比较
返回
表１３-１　常用比例
返回
图１３-２５　钢筋的弯钩
返回
表１３-４　常用构件代号
返回
图１３-２６　钢筋混凝土梁、板、柱配筋示意
返回
图１３-２７　模板图
返回
表１３-５　梁钢筋表
返回
图１３-２９钢筋混凝土杯形基础平面图
返回

展开更多......

收起↑
