门 窗

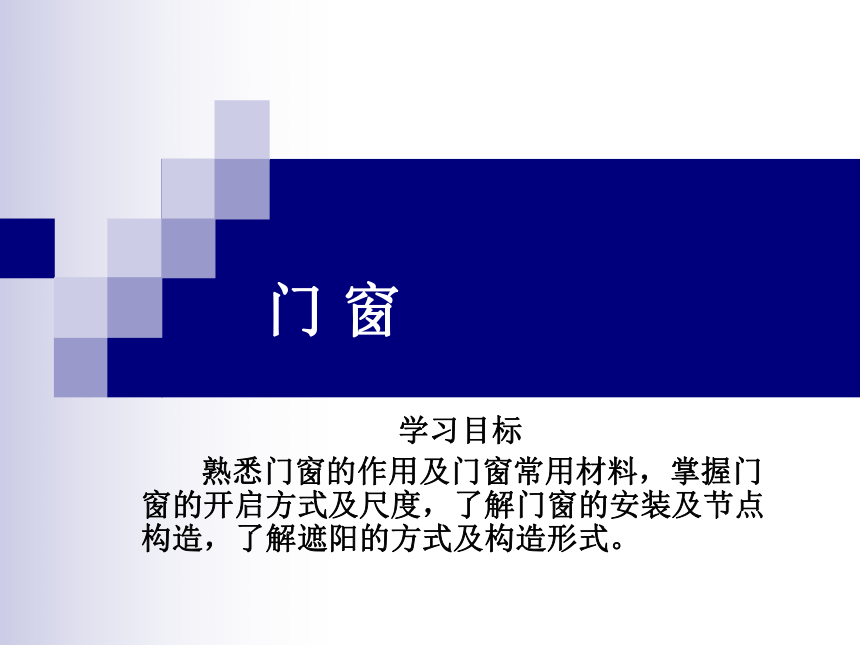

学习目标
熟悉门窗的作用及门窗常用材料，掌握门窗的开启方式及尺度，了解门窗的安装及节点构造，了解遮阳的方式及构造形式。
门窗概述

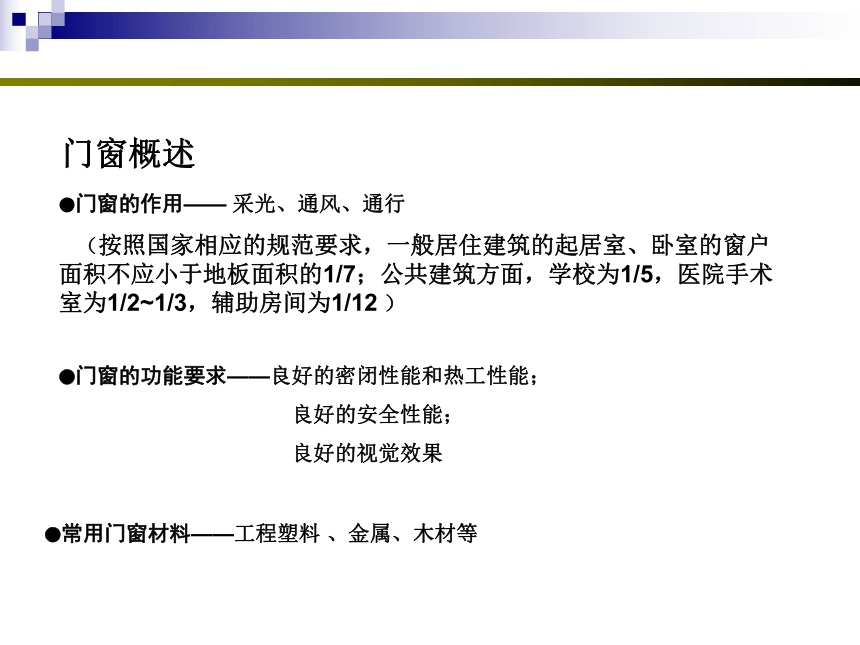

●门窗的作用—— 采光、通风、通行
（按照国家相应的规范要求，一般居住建筑的起居室、卧室的窗户面积不应小于地板面积的1/7；公共建筑方面，学校为1/5，医院手术室为1/2~1/3，辅助房间为1/12 ）
●门窗的功能要求——良好的密闭性能和热工性能；
良好的安全性能；
良好的视觉效果
●常用门窗材料——工程塑料 、金属、木材等
门窗类型

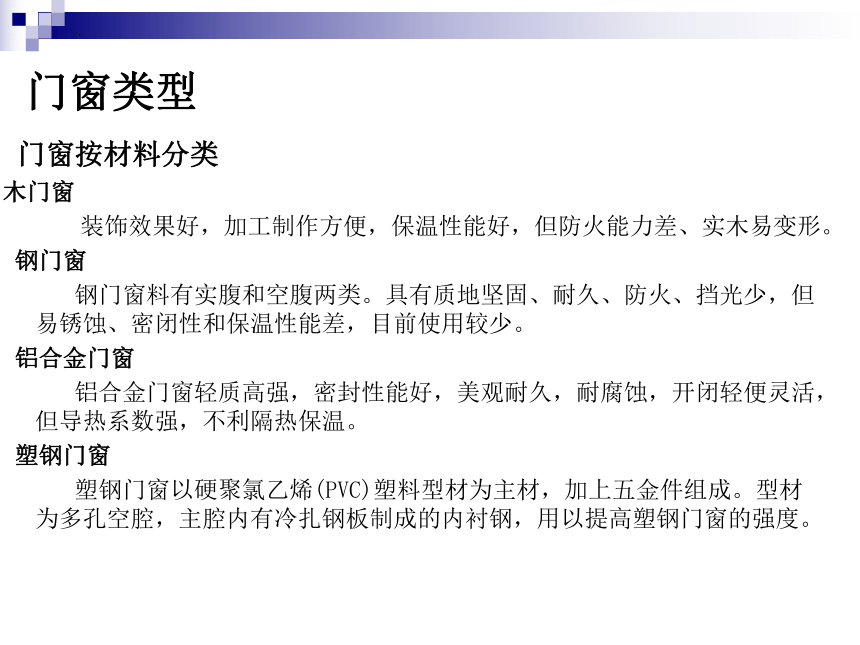

门窗按材料分类
木门窗
装饰效果好，加工制作方便，保温性能好，但防火能力差、实木易变形。
钢门窗
钢门窗料有实腹和空腹两类。具有质地坚固、耐久、防火、挡光少，但易锈蚀、密闭性和保温性能差，目前使用较少。
铝合金门窗
铝合金门窗轻质高强，密封性能好，美观耐久，耐腐蚀，开闭轻便灵活，但导热系数强，不利隔热保温。
塑钢门窗
塑钢门窗以硬聚氯乙烯(PVC)塑料型材为主材，加上五金件组成。型材为多孔空腔，主腔内有冷扎钢板制成的内衬钢，用以提高塑钢门窗的强度。
11.1.1.5 断桥式铝塑复合
断桥式铝塑复合门窗的原理是利用塑料型材（隔热性高于铝型材1250倍）将室内外两层铝合金既隔开又紧密连接成一个整体，构成一种新的隔热型的铝型材。它兼顾了塑料和铝合金两种材料的优势，强度高，装饰效果好。三道密封结构设计使水密性和气密性能更好。
11.1.1.6 玻璃钢门窗
玻璃钢门窗是以玻璃纤维及其制品为增强材料，以不饱和聚酯树脂为基础材料，经拉挤工艺生产出型材经过组装制作成门窗。玻璃钢门窗独特的材料结构，使它具有一定的优良特性：轻质高强，节能保温，密封性能佳，健康、绿色环保、节能效果显著，隔音效果好，耐腐蚀，尺寸稳定性好，耐侯性好，绝缘性能好，色彩丰富等。
门窗除了以上常用的材料外，还有木铝复合门窗、不锈钢门窗等，都属高档门窗。

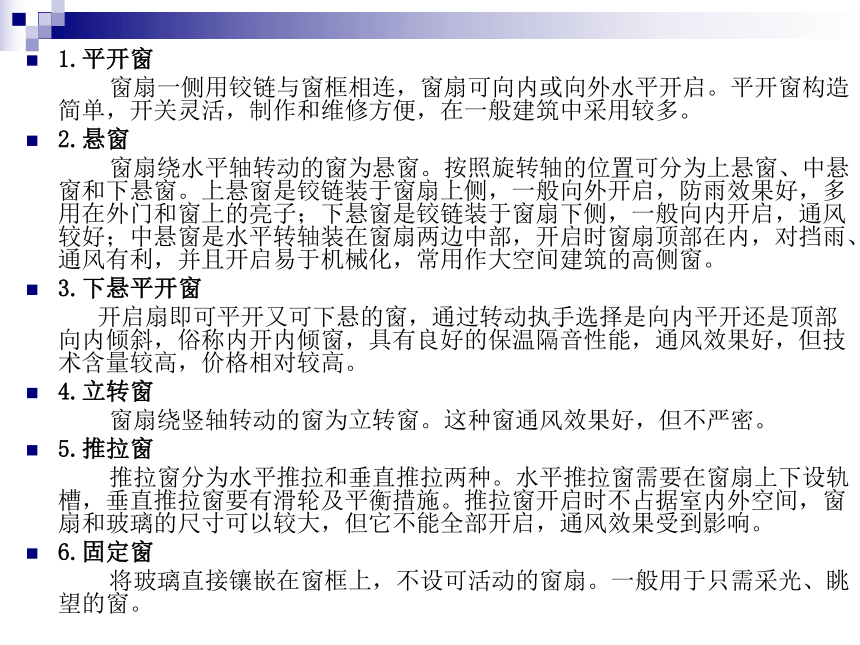

1.平开窗
窗扇一侧用铰链与窗框相连，窗扇可向内或向外水平开启。平开窗构造简单，开关灵活，制作和维修方便，在一般建筑中采用较多。
2.悬窗
窗扇绕水平轴转动的窗为悬窗。按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗。上悬窗是铰链装于窗扇上侧，一般向外开启，防雨效果好，多用在外门和窗上的亮子；下悬窗是铰链装于窗扇下侧，一般向内开启，通风较好；中悬窗是水平转轴装在窗扇两边中部，开启时窗扇顶部在内，对挡雨、通风有利，并且开启易于机械化，常用作大空间建筑的高侧窗。
3.下悬平开窗
开启扇即可平开又可下悬的窗，通过转动执手选择是向内平开还是顶部向内倾斜，俗称内开内倾窗，具有良好的保温隔音性能，通风效果好，但技术含量较高，价格相对较高。
4.立转窗
窗扇绕竖轴转动的窗为立转窗。这种窗通风效果好，但不严密。
5.推拉窗
推拉窗分为水平推拉和垂直推拉两种。水平推拉窗需要在窗扇上下设轨槽，垂直推拉窗要有滑轮及平衡措施。推拉窗开启时不占据室内外空间，窗扇和玻璃的尺寸可以较大，但它不能全部开启，通风效果受到影响。
6.固定窗
将玻璃直接镶嵌在窗框上，不设可活动的窗扇。一般用于只需采光、眺望的窗。

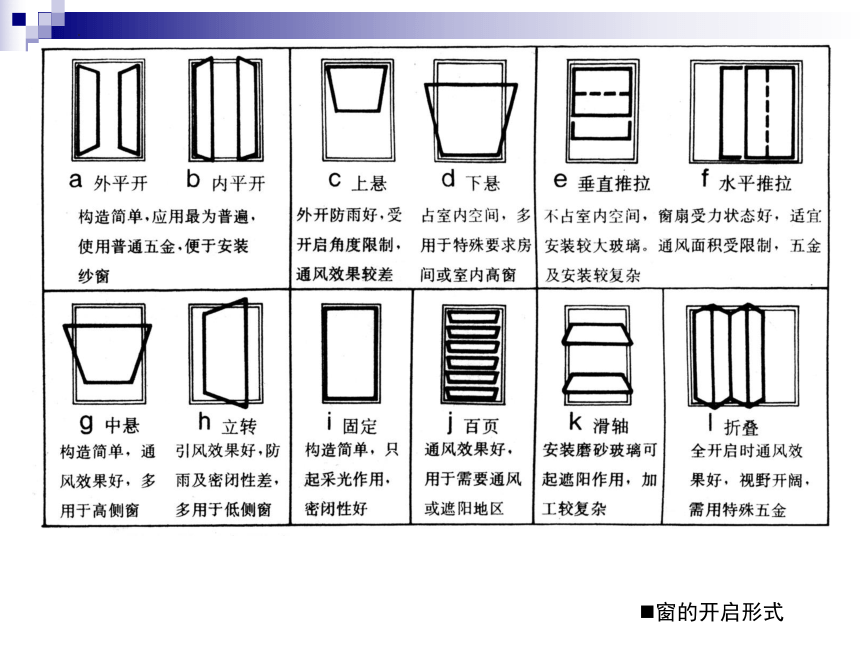

窗的开启形式

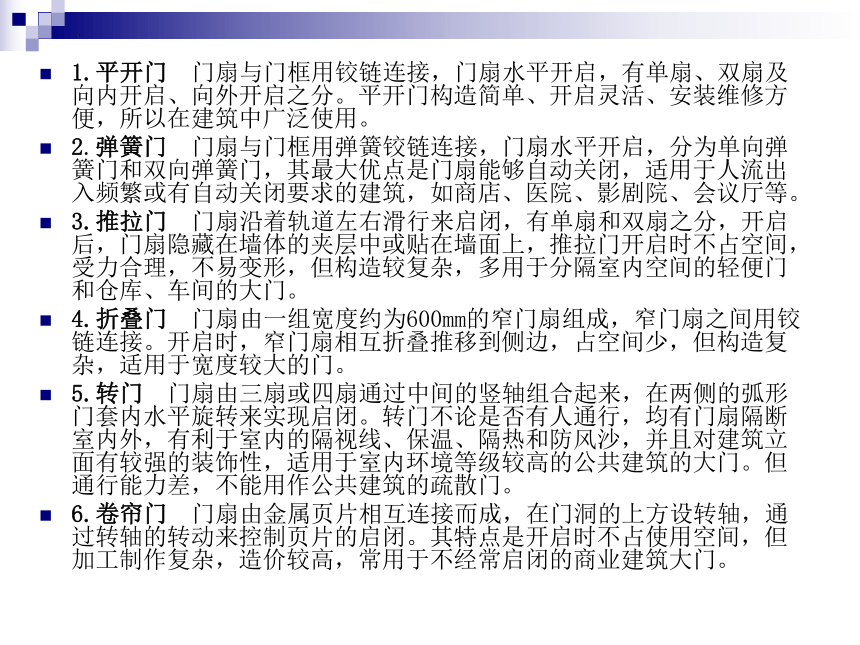

1.平开门 门扇与门框用铰链连接，门扇水平开启，有单扇、双扇及向内开启、向外开启之分。平开门构造简单、开启灵活、安装维修方便，所以在建筑中广泛使用。
2.弹簧门 门扇与门框用弹簧铰链连接，门扇水平开启，分为单向弹簧门和双向弹簧门，其最大优点是门扇能够自动关闭，适用于人流出入频繁或有自动关闭要求的建筑，如商店、医院、影剧院、会议厅等。
3.推拉门 门扇沿着轨道左右滑行来启闭，有单扇和双扇之分，开启后，门扇隐藏在墙体的夹层中或贴在墙面上，推拉门开启时不占空间，受力合理，不易变形，但构造较复杂，多用于分隔室内空间的轻便门和仓库、车间的大门。
4.折叠门 门扇由一组宽度约为600mm的窄门扇组成，窄门扇之间用铰链连接。开启时，窄门扇相互折叠推移到侧边，占空间少，但构造复杂，适用于宽度较大的门。
5.转门 门扇由三扇或四扇通过中间的竖轴组合起来，在两侧的弧形门套内水平旋转来实现启闭。转门不论是否有人通行，均有门扇隔断室内外，有利于室内的隔视线、保温、隔热和防风沙，并且对建筑立面有较强的装饰性，适用于室内环境等级较高的公共建筑的大门。但通行能力差，不能用作公共建筑的疏散门。
6.卷帘门 门扇由金属页片相互连接而成，在门洞的上方设转轴，通过转轴的转动来控制页片的启闭。其特点是开启时不占使用空间，但加工制作复杂，造价较高，常用于不经常启闭的商业建筑大门。

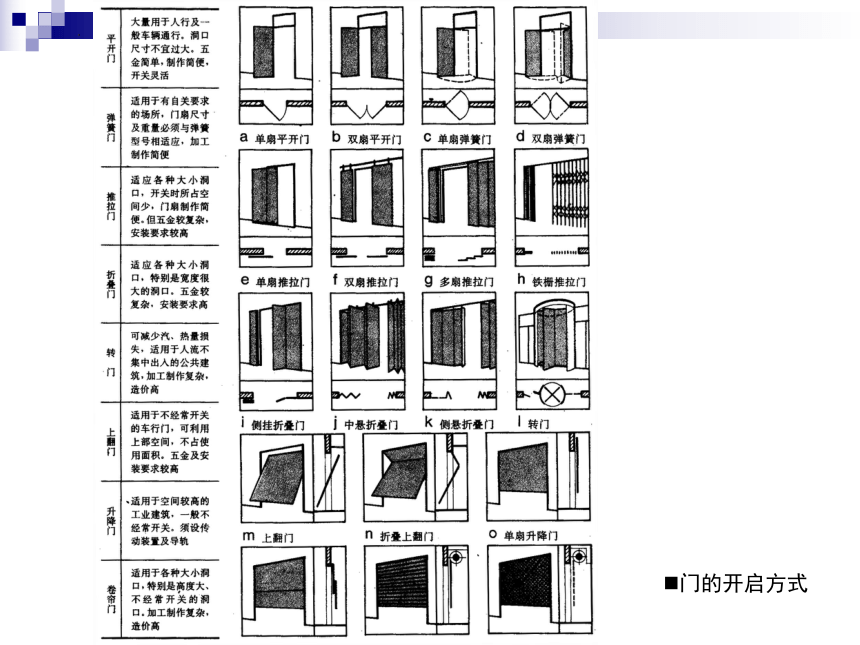

门的开启方式
11.2 门窗组成与尺度

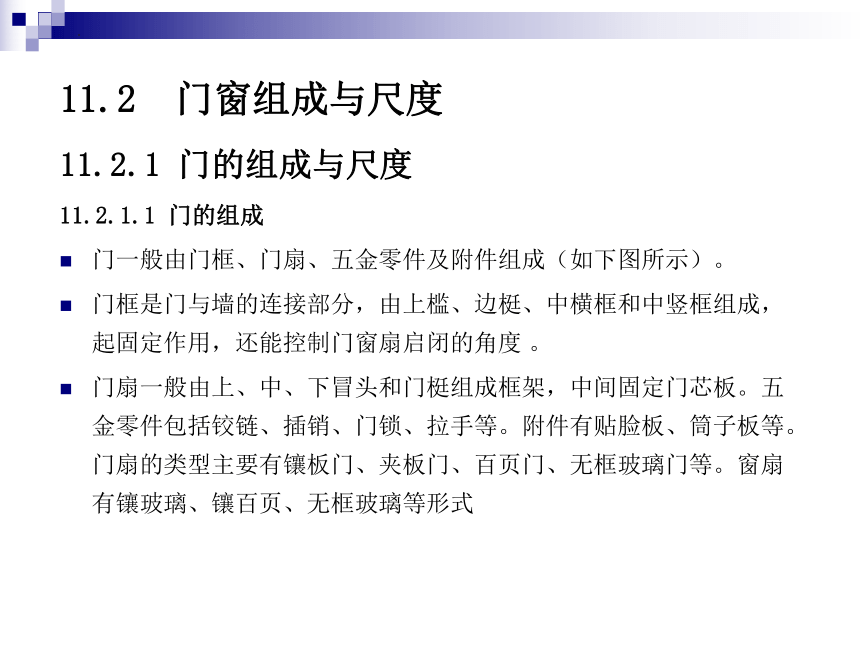

11.2.1 门的组成与尺度
11.2.1.1 门的组成

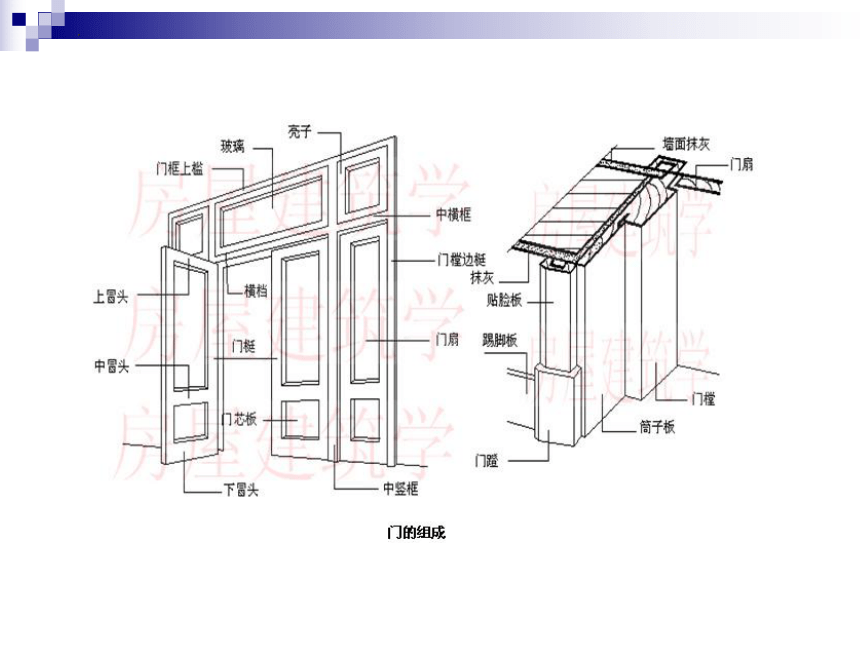

门一般由门框、门扇、五金零件及附件组成（如下图所示）。
门框是门与墙的连接部分，由上槛、边梃、中横框和中竖框组成，起固定作用，还能控制门窗扇启闭的角度 。
门扇一般由上、中、下冒头和门梃组成框架，中间固定门芯板。五金零件包括铰链、插销、门锁、拉手等。附件有贴脸板、筒子板等。门扇的类型主要有镶板门、夹板门、百页门、无框玻璃门等。窗扇有镶玻璃、镶百页、无框玻璃等形式

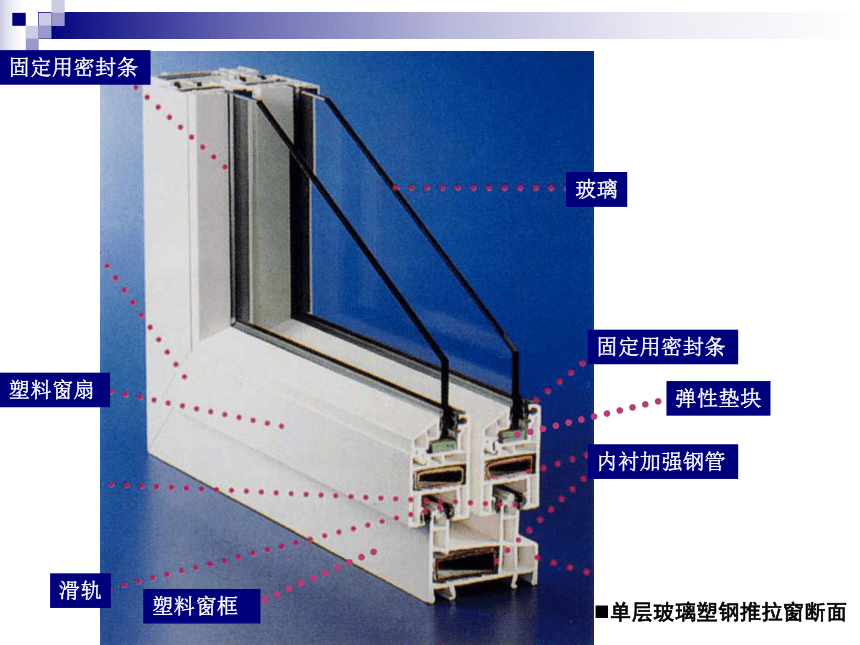

单层玻璃塑钢推拉窗断面
内衬加强钢管
弹性垫块
塑料窗框
塑料窗扇
固定用密封条
玻璃
滑轨
固定用密封条
各式铰链
平移式滑杆
各式门窗锁
各式定门器
11.2.1.2 门的尺度
门的高宽尺寸，应满足人流疏散，搬运家具、设备的要求，并应符合现行《建筑模数协调统一标准》的规定。
一般情况下，门保证通行的高度不小于2100mm，当上方设亮子时，应加高300~600mm。
门的宽度应满足一个人通行，并考虑必要的空隙，一般为700~1000mm，通常设置为单扇门。对于人流量较大的公共建筑的门，其宽度应满足疏散要求，可设置两扇以上的门。
11.2.2 窗的组成与尺度
11.2.2.1 窗的组成
窗一般由窗框、窗扇和五金零件组成（如图所示）。窗框是窗与墙体的连接部分，由上框、下框、中横框、中竖框及边框等组成。窗扇由上冒头、下冒头、窗芯及边梃组成骨架，中间固定玻璃、窗纱或百叶。五金零件包括铰链、插销、风钩、门锁、拉手及导轨、滑轮等。窗框与墙的连接处，有时加贴脸、窗台板、窗帘盒等。
11.2.2.2 窗的尺度
窗的尺度主要取决于房间的采光通风、构造做法和建筑造型要求，并要符合现行《建筑模数协调统一标准》的规定。
为使窗坚固耐久，一般平开木窗的窗扇高度为800~1500mm，宽度400~600mm，上下悬窗的窗扇高度为300~600mm，中悬窗窗扇高度不宜大于1200mm，宽度不宜大于1000mm；推拉窗高宽均不宜大于1500mm。各类窗的高度和宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸。
11.3 门窗构造
11.3.1 门窗框与墙体连接
11.3.1.1 门窗框安装
门窗框的安装按照施工方式分立口和塞口两种。
立口是先将门窗框立好，后砌窗间墙。这种安装方式优点是门窗框与墙体结合紧密、牢固；缺点是施工时框易被碰撞而出现移位和破损，还会影响施工进度，已较少采用。
塞口是在砌墙时先预留出门窗洞口，以后再安门窗框。为便于安装，预留洞口通常比框外包尺寸大30~40mm。为加强门框与墙的联系，砌墙时需在洞口的两侧每500~700mm砌入一块半砖大小的木砖，安装时应用长钉将框固定于预埋的木砖上，为了方便也可用铁脚或膨胀螺栓将框直接固定在墙上。施工时各工种不交叉干扰，是目前普遍采用的方式。
11.3.1.2 门窗的防水构造及热工性能控制
11.3 门窗构造
●造成门窗缝渗漏的原因 ——毛细现象及风压、热压
当雨水形成水膜
的时候会产生毛
细现象
门窗缝渗水原理
表面张力
风压会将雨水朝
门窗缝里压,造成
渗漏
门窗缝渗水原理
11.3.1.2门窗的防水构造及热工性能控制
11.3 门窗构造
●造成门窗缝渗漏的原因 ——毛细现象及风压、热压
●针对造成门窗缝渗漏的原因所采取的相应的构造措施 ——
空腔原理的应用
空腔原理又叫等压原理，是指将门窗开启缝靠室外的一边局部扩大，这样使室外较大的风压到了此处是会突然降低，甚至有可能做到与室内等压，于是便不能继续将雨水压入室内。
加强盖缝处理以及用柔性材料堵塞 。
加强门窗缝排水
空腔
放大空间,可以
破坏毛细孔,从
而破坏毛细现象
空间突然扩大,可以
减低风压,甚至造成
与室内等压,从而达
到减少渗漏的目的
门窗缝防水原理
双层玻璃空腹钢窗
密封条
真空双层玻璃
平开
下悬开启
空腔
密封刷（防风、防沙尘、防空气渗透）
金属或塑钢窗的排水口
11.3.1.2 门窗框在墙洞的位置
1.门框 门框在墙洞口中的位置有框外平、框居中、框内平三种情况（如图所示）。一般多做在开门方向的一般，与抹灰面平齐，使门的开启角度角度较大。但对较大尺寸的门，为安装牢固，多居中设置。
2.窗框 窗框在墙洞中的位置同门框一样，有框内平、框居中和框外平三种情况(如图所示)。窗框内平时，窗扇开启时紧贴墙面，不占室内空间；窗框外平时，增加内窗台的面积，但窗框的上部易进雨水，多用于厚度较薄的外墙；窗框居中时，外侧可设窗台，内侧可做窗台板。
11.3.1.3 门窗框的墙缝处理
窗框与墙体之间的缝隙应填塞密实，以满足防风、挡雨、保温、隔声等要求。一般情况下，洞口边缘可采用平口，用砂浆或油膏嵌缝。寒冷地区在洞口两侧外缘宜做高低口，缝内填弹性密闭保温材料，以增强保温密闭效果。标准较高的常做贴脸和筒子板。门框与墙体之间的缝隙处理与窗框相似，但应更牢固。
11.3.2 平开木门构造
11.3.2.1 门框
门框的断面形状与尺寸取决于门扇的开启方式和门扇的层数，同时应利于门的安装，并具有一定的强度和刚度
11.3.2.2 门扇
　 按门扇的构造不同，民用建筑中常用的门扇有镶板门（包括玻璃门纱门）、夹板门等。
　1.镶板门 门扇由骨架和门芯板组成。骨架一般由上冒头、中冒头、下冒头及边梃组成。门芯板镶嵌在骨架中间，可采用木板、胶合板、硬质纤维板及塑料板等。有时门芯板可部分或全部采用玻璃，则称为半玻璃门或全玻璃门，用在要求采光与透明的出入口处。构造上与镶板门基本相同的还有纱门、百叶门等。镶板门构造简单，加工制作方便，在民用建筑中广泛采用。?
2.夹板门 门扇是用断面较小的方木做成骨架，在骨架的两面粘贴面板而成。面板可用胶合板、塑料板或硬质纤维板等，也可以局部加玻璃或百叶。夹板门由于骨架和面板共同受力，所以用料少，自重轻，外观简洁美观，便于工业化生产，常用于建筑物的内门。
11.3.3 铝合金门窗的构造
铝合金窗是以铝合金型材来做窗框和扇框，具有重量轻、强度高、耐腐蚀、密封性好、变形小、装饰效果好、便于工业化生产的优点，其缺点是热工性能差。
铝合金门窗框的安装应采用塞口法，在抹灰前将门窗框立于洞口处，与墙内预埋件对正，然后用木楔将三边固定。经校核确定框水平、垂直、无翘曲后，用将铝合金框固定在墙（柱、梁）上，连接件固定可采用焊接、膨胀螺栓或射钉固定等方式。框与墙体等的连接固定点，每边不得少于两点，且间距不得大于0.7m，边框端部的第一固定点距端部的距离不得大于0.2m。框与洞口四周缝隙，一般采用软质保温材料填塞，如矿棉、岩棉或灌聚氨酯发泡，再用密封胶封缝。铝合金门窗安装示意图如图所示。
11.3.4 塑钢门窗的构造
塑钢门窗是以PVC为主要原料制成空腹多腔异型材，经切割后，在其内腔衬以型钢加强筋，用热熔焊接机焊接成型。塑钢门窗具有良好的装饰性，而且具有良好的隔热、隔声、防火、防腐、耐候性、气密性、水密性等优点，目前在一般建筑中广泛采用。
塑钢门窗框的安装必须采用塞口法，安装时用金属铁卡或膨胀螺钉把框固定到墙上，每边不得少于三点，框与墙体的缝隙不宜采用水泥砂浆等刚性材料填塞，最好采用矿棉或泡沫塑料等软质材料，再用密封胶封缝，以提高塑钢窗的密封性能。
塑钢门窗安装示意图如图所示。
11.4 建筑遮阳
11.4.1 建筑遮阳的种类
建筑遮阳的种类有窗口遮阳、屋面遮阳、墙面遮阳、绿化遮阳等形式，其中窗口遮阳是最重要的措施，同时窗口遮阳也可以避免室内产生眩光和保护室内物体不受阳光照射。
1.屋面遮阳通过屋顶构件进行屋面遮阳，能有效遮挡太阳对屋面的直接辐射，同时也能结合立面造型，创造有性格的建筑形象。
2.墙面遮阳主要是利用建筑遮阳板、电手动百叶，直臂滑轨窗蓬，遮阳蓬等方式进行遮阳。
3.绿化遮阳可以通过在窗外一定距离种树，或阳台上种植攀援植物实现对墙面的遮阳，还有屋顶花园等形式。树木可以在夏季提供遮阳，植物还能通过蒸发周围的空气降低地面的反射。
11.4.2 窗口的遮阳方式
　 窗口的遮阳方式主要有固定外遮阳、活动外遮阳、中置式遮阳、内遮阳、玻璃自遮阳等。
11.4.2.1 固定外遮阳
窗前设置的固定外遮阳板按其形状和位置可分为水平式、垂直式、混合式及挡板式四种基本形式（如图所示）。
1.水平式遮阳板 在窗口上方设置一定宽度的水平方向的遮阳板，能够遮挡从窗口上方照射下来的阳光，适用于南向外窗。
2.垂直式遮阳板 在窗口两侧设置垂直方向的遮阳板，能够遮挡从窗口侧面射来的阳光，主要适用于偏东偏西的南向或北向外窗。
3.混合式遮阳板 它是水平式遮阳板和垂直式遮阳板的综合形式，能够遮挡从窗口上方及窗口两侧照射下来的阳光，遮阳效果比较均匀，主要适用于南向、东南向及西南向的窗口。
4.挡板式遮阳板 挡板式遮阳板是在窗口前方离开窗口一定距离设置与窗口平行的垂直挡板，垂直挡板可以有效地遮挡太阳高度角较小的正射窗口的阳光，主要适用于东西向的外窗。但此种遮阳板遮挡了视线和风，一般做成百叶式或活动式的挡板。
在实际工程中，遮阳可以单独选用或者进行组合，设计时应解决好遮阳与采光、通风的矛盾，结合立面美观和建筑功能来确定遮阳的形式和尺寸。
11.4.2.2 活动外遮阳
活动遮阳可以根据环境变化和个人喜欢，自由控制遮阳系统的工作状况。活动外遮阳形式主要有遮阳卷帘、活动百叶遮阳、遮阳篷、遮阳纱幕等。
1.遮阳卷窗 窗外遮阳卷帘是一种有效的遮阳措施，适用于各个朝向的窗户。当卷帘完全放下的时候，能够遮挡住几乎所有的太阳辐射。
2.活动百叶遮阳 有升降式百叶帘和百叶护窗等形式。百叶帘既可以升降，也可以调节角度，在遮阳和采光，通风之间达到了平衡。根据材料的不同，分为铝百叶帘、木百叶帘和塑料百叶帘。
3.遮阳蓬 遮阳蓬很常见了，只是各自安装太显杂乱。
4.遮阳纱幕 遮阳纱幕既能遮挡阳光辐射，又能根据材料选择控制可见光的进入量，防止紫外线，并能避免眩光的干扰，是一种适合于炎热地区的外遮阳方式。纱幕的材料主要是玻璃纤维，具有耐火防腐，坚固耐久。
11.4.2.3 中置式遮阳
中置式遮阳通常在双层玻璃幕墙的中间设置可调节的遮阳百叶帘，或中空玻璃内置遮阳百叶，也可以在中空玻璃窗内侧使用Low-E 低辐射玻璃。
11.4.2.4 内遮阳
　　 内遮阳的形式有百叶窗帘、垂直窗帘、卷帘等。材料有布料、塑料(PVC)、金属、竹、木等。
11.4.2.5 玻璃自遮阳
玻璃自遮阳利用窗户玻璃自身的遮阳性能，阻断部分阳光进入室内。常见的有吸热玻璃、热反射玻璃、低辐射玻璃。这几种玻璃的遮阳系数低，具有良好的遮阳效果。
