第五章 剪力墙结构

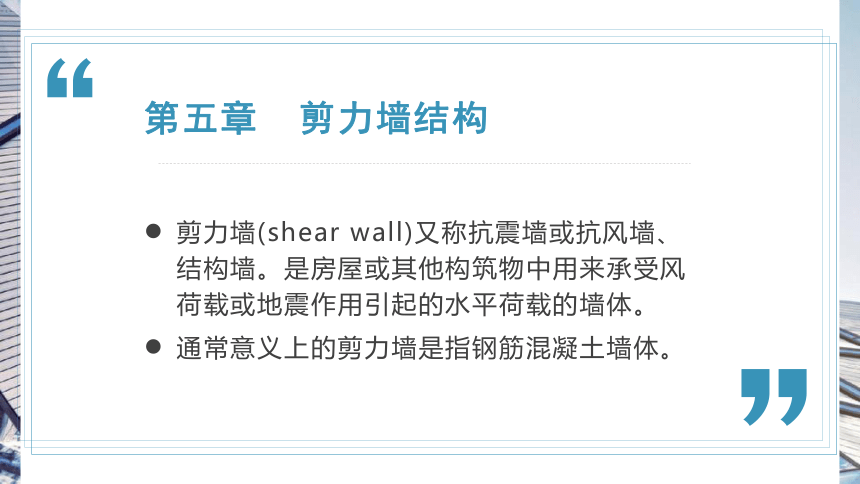

第五章 剪力墙结构
剪力墙(shear wall)又称抗震墙或抗风墙、结构墙。是房屋或其他构筑物中用来承受风荷载或地震作用引起的水平荷载的墙体。
通常意义上的剪力墙是指钢筋混凝土墙体。

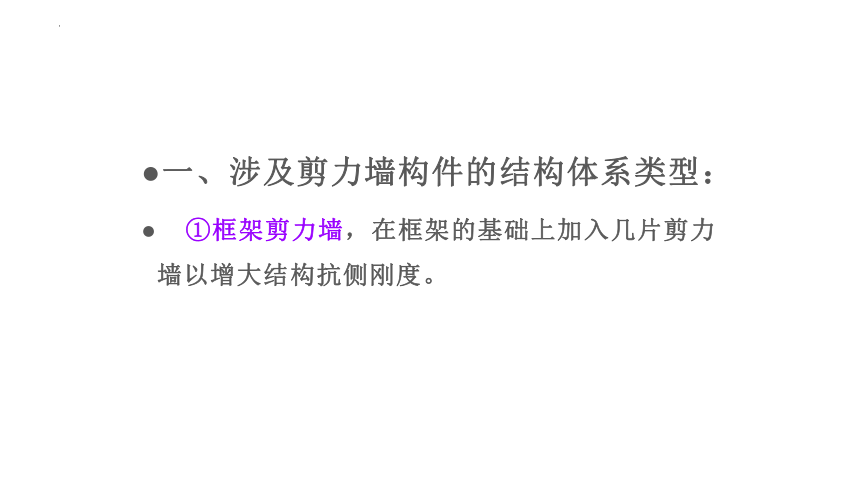

一、涉及剪力墙构件的结构体系类型：
①框架剪力墙，在框架的基础上加入几片剪力墙以增大结构抗侧刚度。

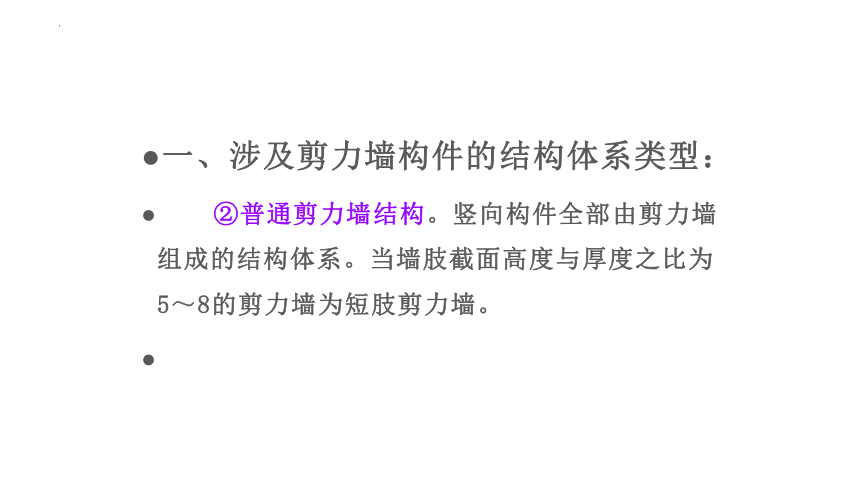

一、涉及剪力墙构件的结构体系类型：
②普通剪力墙结构。竖向构件全部由剪力墙组成的结构体系。当墙肢截面高度与厚度之比为5～8的剪力墙为短肢剪力墙。

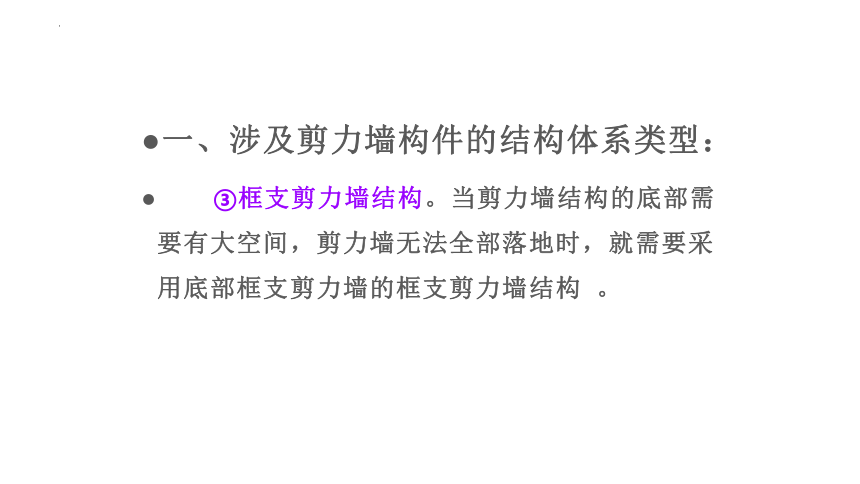

一、涉及剪力墙构件的结构体系类型：
③框支剪力墙结构。当剪力墙结构的底部需要有大空间，剪力墙无法全部落地时，就需要采用底部框支剪力墙的框支剪力墙结构 。

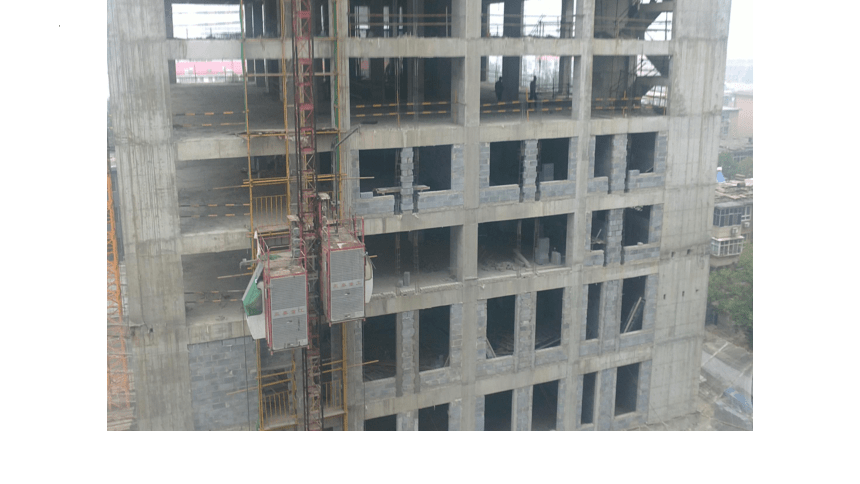

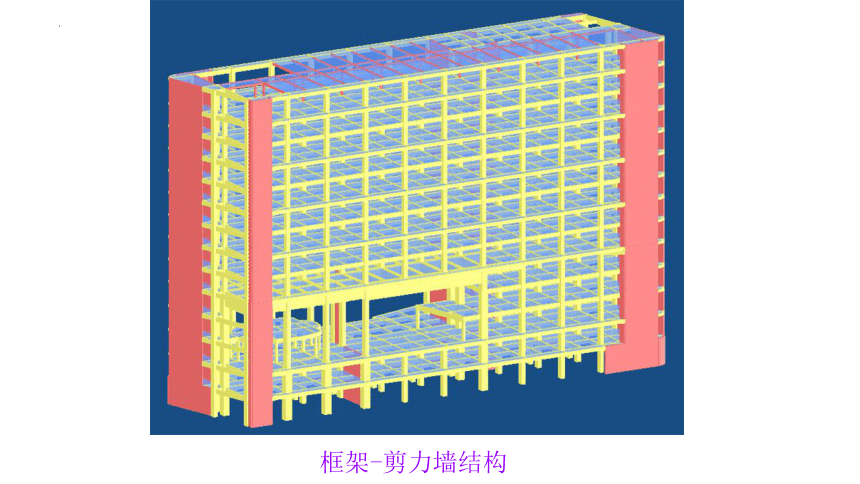

框架-剪力墙结构

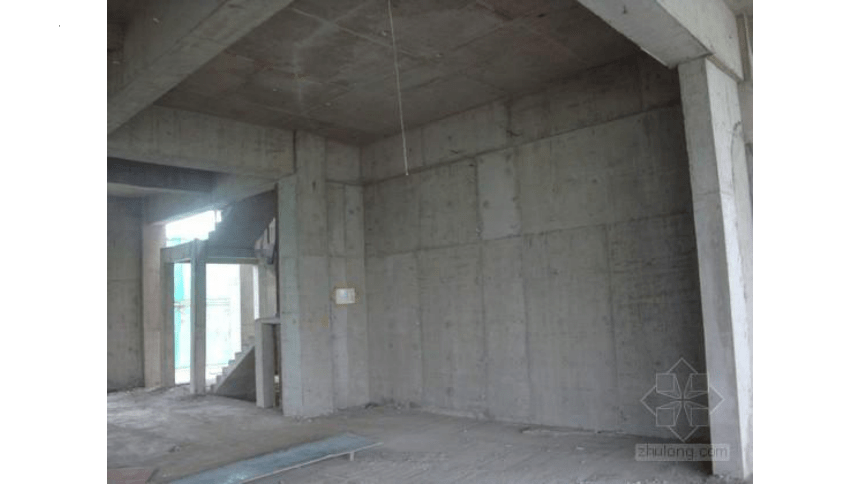

普通剪力墙

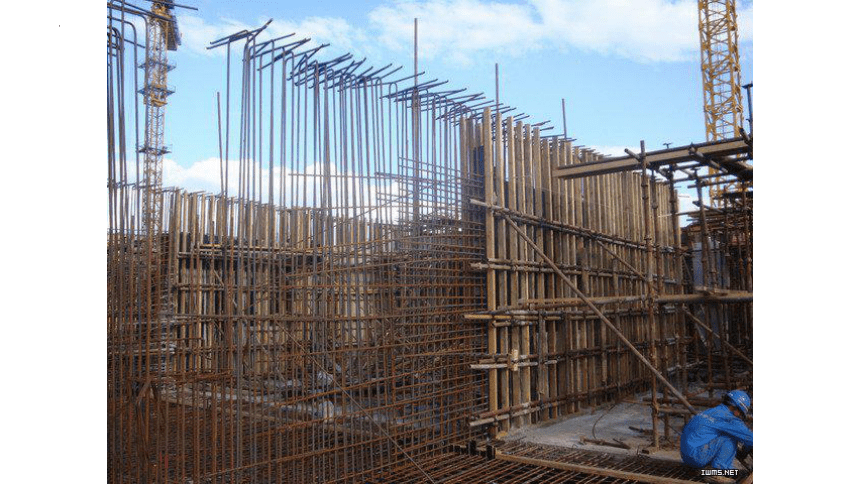

框支剪力墙结构
框支剪力墙结构
本课程以普通剪力墙结构和框架-剪力墙结构为基本讲述对象。
　一.普通剪力墙结构总体认识
1.概述
剪力墙结构指的是由一系列纵、横向钢筋混凝土墙及楼盖所组成的空间结构。墙体是承受竖向力、风和地震等作用的构件，因此也称为抗震墙结构。
它是高层建筑中常用的结构形式，由于纵、横向剪力墙在其自身平面内的刚度都很大，在水平荷载作用下，侧移较小，因此这种结构抗震及抗风性能都较强，承载力要求也比较容易满足，适宜于建造层数较多的高层建筑。
2.剪力墙结构的特点：
①剪力墙是主要承载构件，同时也是建筑物的分隔墙和围护墙，因此墙体的布置必须同时满足建筑平面布置和结构布置的要求。(户型问题)
　 ②剪力墙结构体系，有很好的承载能力，而且有很好的整体性和空间作用，比框架结构有更好的抗侧力能力，因此，可建造15-50层的建筑物。
　　③剪力墙结构的优点是侧向刚度大，在水平荷载作用下侧移小，其缺点是剪力墙的间距有一定限制，建筑平面布置不灵活，不适合要求大空间的公共建筑，另外结构自重也较大，灵活性就差。一般适用住宅、公寓和旅馆。
④剪力墙结构的楼盖结构一般采用平板，可以不设梁，所以空间利用比较好，可节约层高。
3、剪力墙结构的受力特点
剪力墙结构中的墙体既承受竖向荷载，又承受水平荷载，其中承受平行于墙面的水平荷载是墙体的主要作用。剪力墙平面内的刚度很大，而平面外的刚度很小，为了保证剪力墙的侧向稳定，各层楼盖对它的支撑作用很重要。在水平荷载作用下，墙体如同一根底部嵌固于基础顶面的直立悬臂深梁，墙体属于压、弯、剪复合受力状态。
