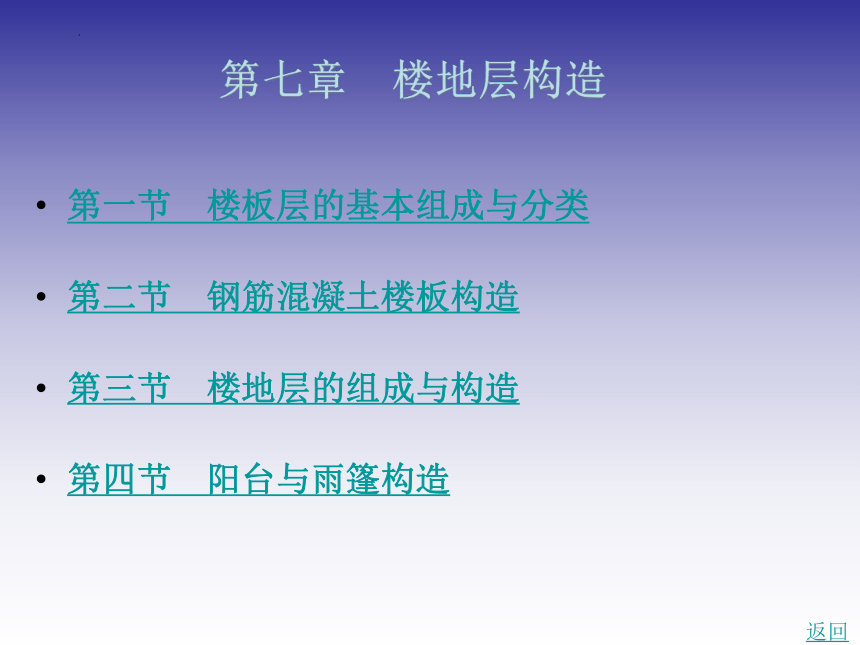

第七章　楼地层构造
第一节　楼板层的基本组成与分类
第二节　钢筋混凝土楼板构造
第三节　楼地层的组成与构造
第四节　阳台与雨篷构造
返回
第一节　楼板层的基本组成与分类
一、楼板层的组成

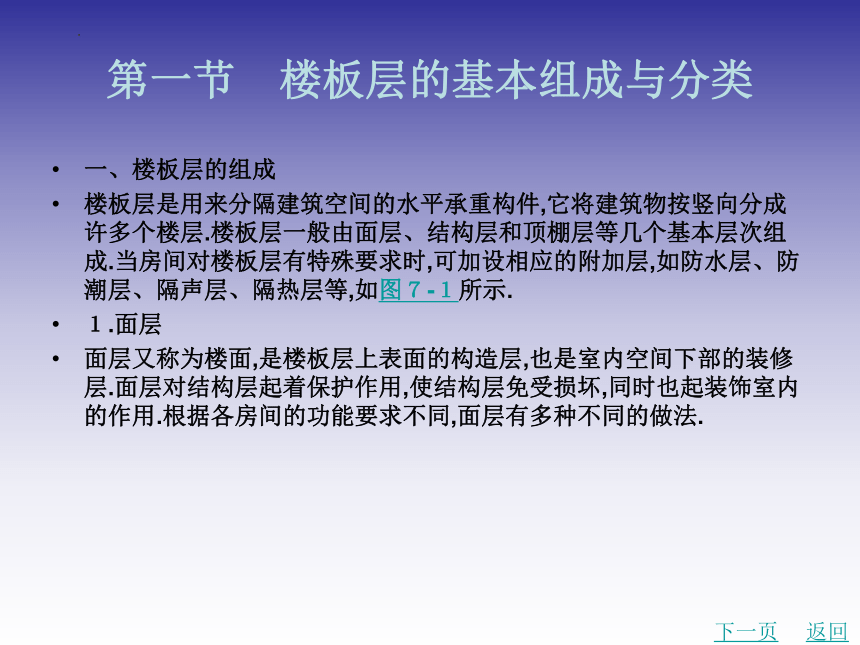

楼板层是用来分隔建筑空间的水平承重构件,它将建筑物按竖向分成许多个楼层.楼板层一般由面层、结构层和顶棚层等几个基本层次组成.当房间对楼板层有特殊要求时,可加设相应的附加层,如防水层、防潮层、隔声层、隔热层等,如图７-１所示.
１.面层
面层又称为楼面,是楼板层上表面的构造层,也是室内空间下部的装修层.面层对结构层起着保护作用,使结构层免受损坏,同时也起装饰室内的作用.根据各房间的功能要求不同,面层有多种不同的做法.
下一页
返回
第一节　楼板层的基本组成与分类

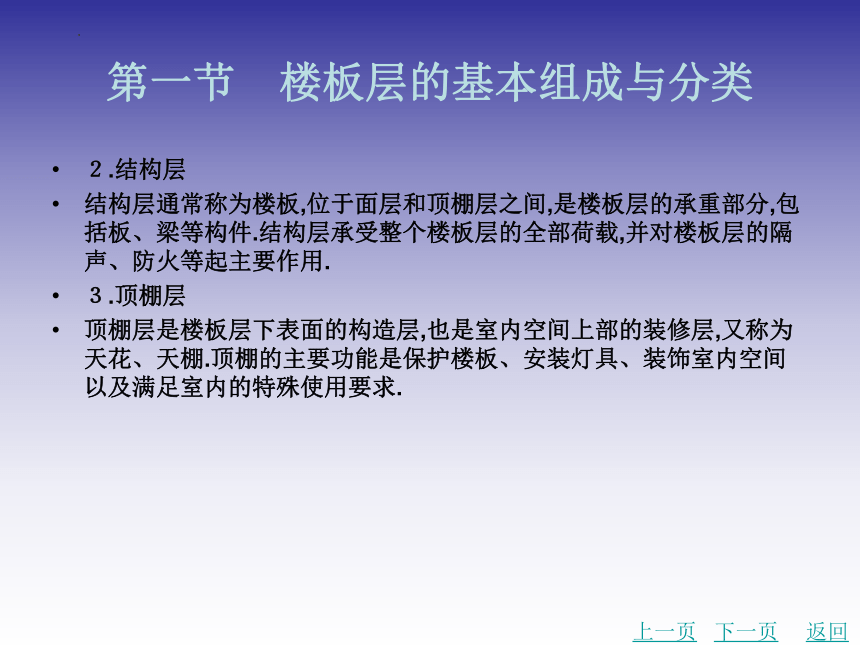

２.结构层
结构层通常称为楼板,位于面层和顶棚层之间,是楼板层的承重部分,包括板、梁等构件.结构层承受整个楼板层的全部荷载,并对楼板层的隔声、防火等起主要作用.
３.顶棚层
顶棚层是楼板层下表面的构造层,也是室内空间上部的装修层,又称为天花、天棚.顶棚的主要功能是保护楼板、安装灯具、装饰室内空间以及满足室内的特殊使用要求.
上一页
下一页
返回
第一节　楼板层的基本组成与分类

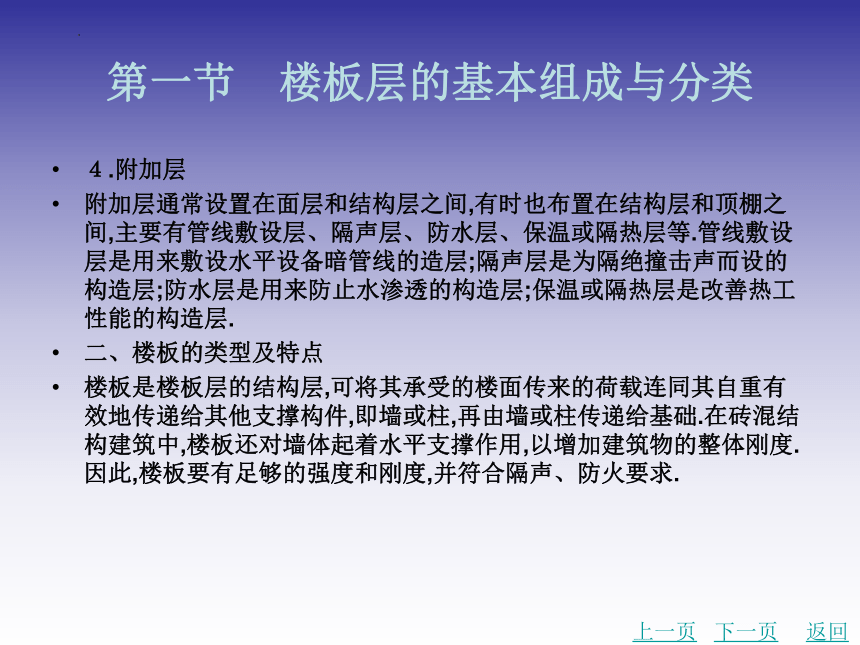

４.附加层
附加层通常设置在面层和结构层之间,有时也布置在结构层和顶棚之间,主要有管线敷设层、隔声层、防水层、保温或隔热层等.管线敷设层是用来敷设水平设备暗管线的造层;隔声层是为隔绝撞击声而设的构造层;防水层是用来防止水渗透的构造层;保温或隔热层是改善热工性能的构造层.
二、楼板的类型及特点
楼板是楼板层的结构层,可将其承受的楼面传来的荷载连同其自重有效地传递给其他支撑构件,即墙或柱,再由墙或柱传递给基础.在砖混结构建筑中,楼板还对墙体起着水平支撑作用,以增加建筑物的整体刚度.因此,楼板要有足够的强度和刚度,并符合隔声、防火要求.
上一页
下一页
返回
第一节　楼板层的基本组成与分类

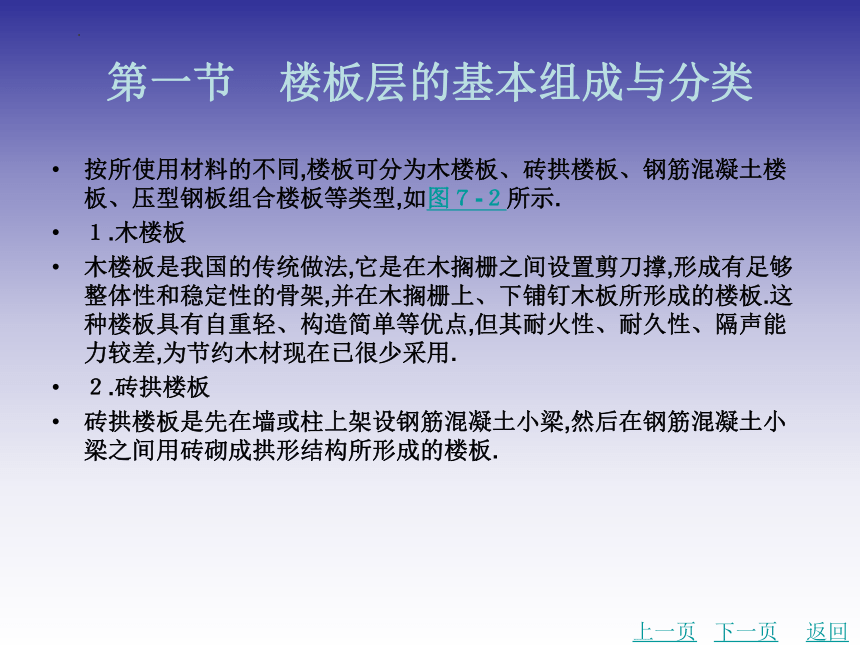

按所使用材料的不同,楼板可分为木楼板、砖拱楼板、钢筋混凝土楼板、压型钢板组合楼板等类型,如图７-２所示.
１.木楼板
木楼板是我国的传统做法,它是在木搁栅之间设置剪刀撑,形成有足够整体性和稳定性的骨架,并在木搁栅上、下铺钉木板所形成的楼板.这种楼板具有自重轻、构造简单等优点,但其耐火性、耐久性、隔声能力较差,为节约木材现在已很少采用.
２.砖拱楼板
砖拱楼板是先在墙或柱上架设钢筋混凝土小梁,然后在钢筋混凝土小梁之间用砖砌成拱形结构所形成的楼板.
上一页
下一页
返回
第一节　楼板层的基本组成与分类
这种楼板可以节约钢材、水泥,但自重较大,抗震性能差,而且楼板层厚度较大,施工复杂,目前已经很少使用.

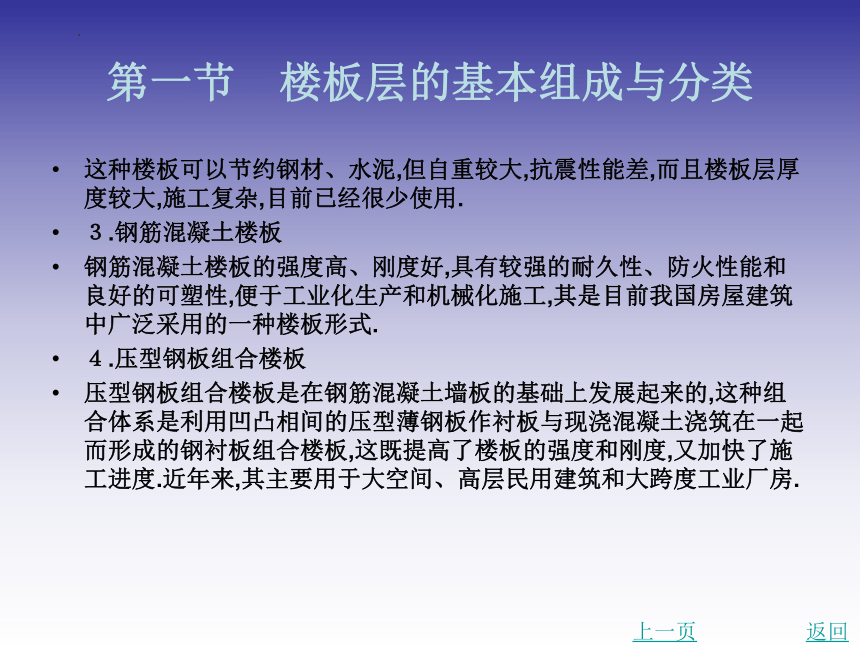

３.钢筋混凝土楼板
钢筋混凝土楼板的强度高、刚度好,具有较强的耐久性、防火性能和良好的可塑性,便于工业化生产和机械化施工,其是目前我国房屋建筑中广泛采用的一种楼板形式.
４.压型钢板组合楼板
压型钢板组合楼板是在钢筋混凝土墙板的基础上发展起来的,这种组合体系是利用凹凸相间的压型薄钢板作衬板与现浇混凝土浇筑在一起而形成的钢衬板组合楼板,这既提高了楼板的强度和刚度,又加快了施工进度.近年来,其主要用于大空间、高层民用建筑和大跨度工业厂房.
上一页
返回
第二节　钢筋混凝土楼板构造

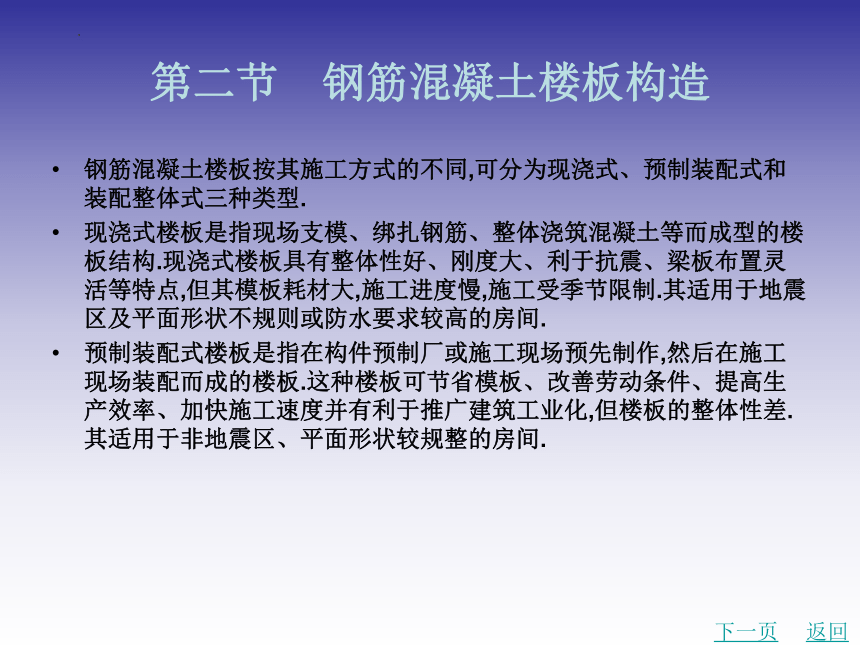

钢筋混凝土楼板按其施工方式的不同,可分为现浇式、预制装配式和装配整体式三种类型.
现浇式楼板是指现场支模、绑扎钢筋、整体浇筑混凝土等而成型的楼板结构.现浇式楼板具有整体性好、刚度大、利于抗震、梁板布置灵活等特点,但其模板耗材大,施工进度慢,施工受季节限制.其适用于地震区及平面形状不规则或防水要求较高的房间.
预制装配式楼板是指在构件预制厂或施工现场预先制作,然后在施工现场装配而成的楼板.这种楼板可节省模板、改善劳动条件、提高生产效率、加快施工速度并有利于推广建筑工业化,但楼板的整体性差.其适用于非地震区、平面形状较规整的房间.
下一页
返回
第二节　钢筋混凝土楼板构造

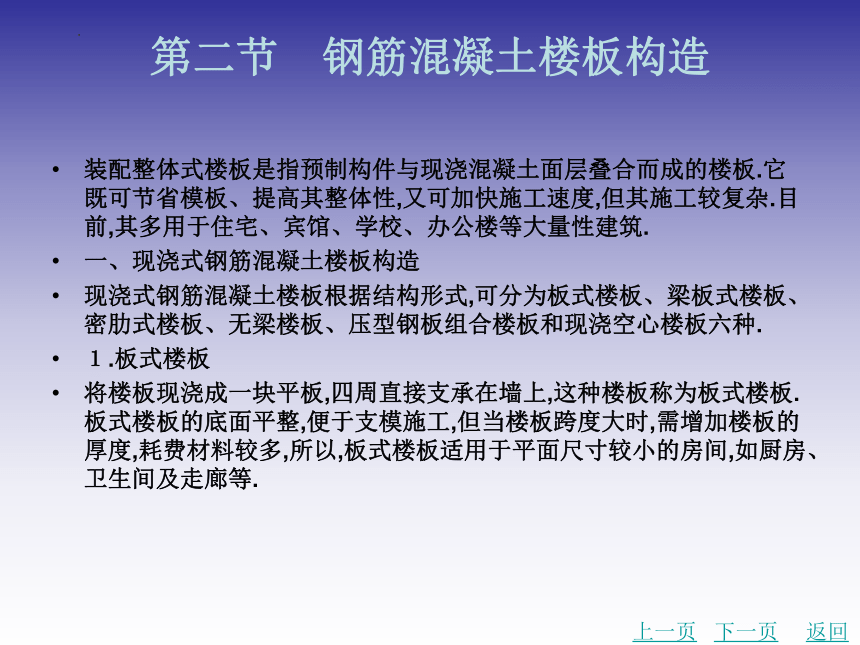

装配整体式楼板是指预制构件与现浇混凝土面层叠合而成的楼板.它既可节省模板、提高其整体性,又可加快施工速度,但其施工较复杂.目前,其多用于住宅、宾馆、学校、办公楼等大量性建筑.
一、现浇式钢筋混凝土楼板构造
现浇式钢筋混凝土楼板根据结构形式,可分为板式楼板、梁板式楼板、密肋式楼板、无梁楼板、压型钢板组合楼板和现浇空心楼板六种.
１.板式楼板
将楼板现浇成一块平板,四周直接支承在墙上,这种楼板称为板式楼板.板式楼板的底面平整,便于支模施工,但当楼板跨度大时,需增加楼板的厚度,耗费材料较多,所以,板式楼板适用于平面尺寸较小的房间,如厨房、卫生间及走廊等.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造

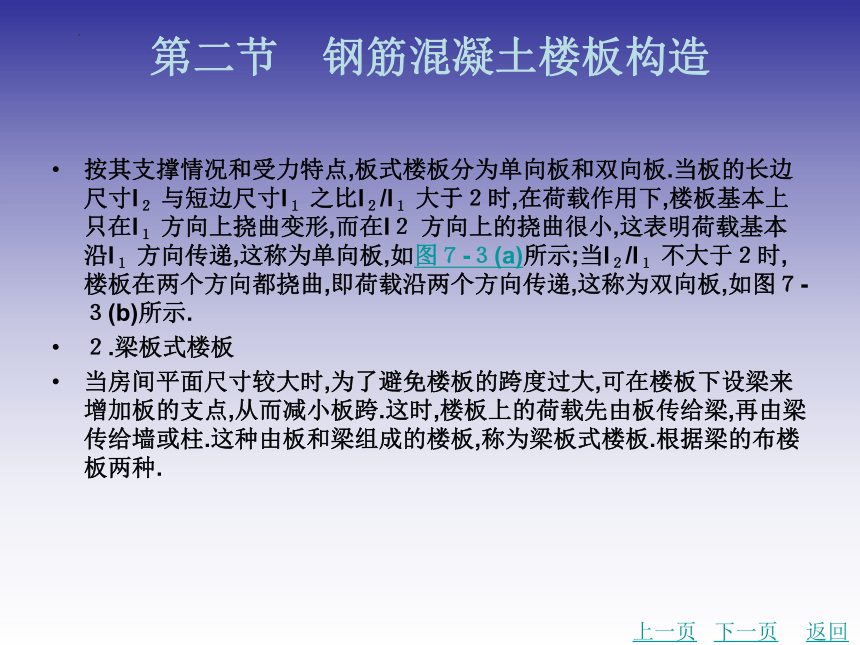

按其支撑情况和受力特点,板式楼板分为单向板和双向板.当板的长边尺寸l２ 与短边尺寸l１ 之比l２/l１ 大于２时,在荷载作用下,楼板基本上只在l１ 方向上挠曲变形,而在l２ 方向上的挠曲很小,这表明荷载基本沿l１ 方向传递,这称为单向板,如图７-３(a)所示;当l２/l１ 不大于２时,楼板在两个方向都挠曲,即荷载沿两个方向传递,这称为双向板,如图７-３(b)所示.
２.梁板式楼板
当房间平面尺寸较大时,为了避免楼板的跨度过大,可在楼板下设梁来增加板的支点,从而减小板跨.这时,楼板上的荷载先由板传给梁,再由梁传给墙或柱.这种由板和梁组成的楼板,称为梁板式楼板.根据梁的布楼板两种.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造

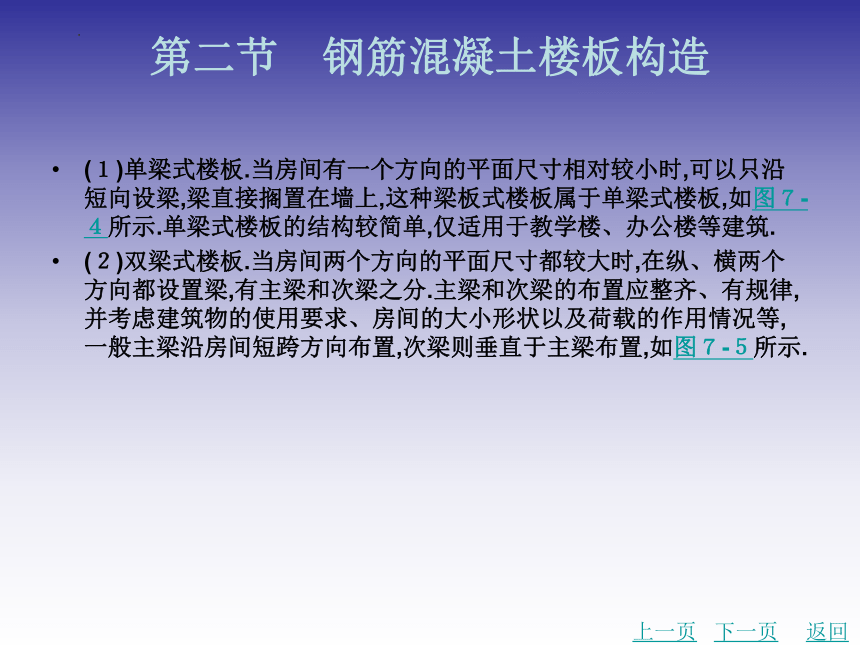

(１)单梁式楼板.当房间有一个方向的平面尺寸相对较小时,可以只沿短向设梁,梁直接搁置在墙上,这种梁板式楼板属于单梁式楼板,如图７-４所示.单梁式楼板的结构较简单,仅适用于教学楼、办公楼等建筑.
(２)双梁式楼板.当房间两个方向的平面尺寸都较大时,在纵、横两个方向都设置梁,有主梁和次梁之分.主梁和次梁的布置应整齐、有规律,并考虑建筑物的使用要求、房间的大小形状以及荷载的作用情况等,一般主梁沿房间短跨方向布置,次梁则垂直于主梁布置,如图７-５所示.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
３.密肋式楼板

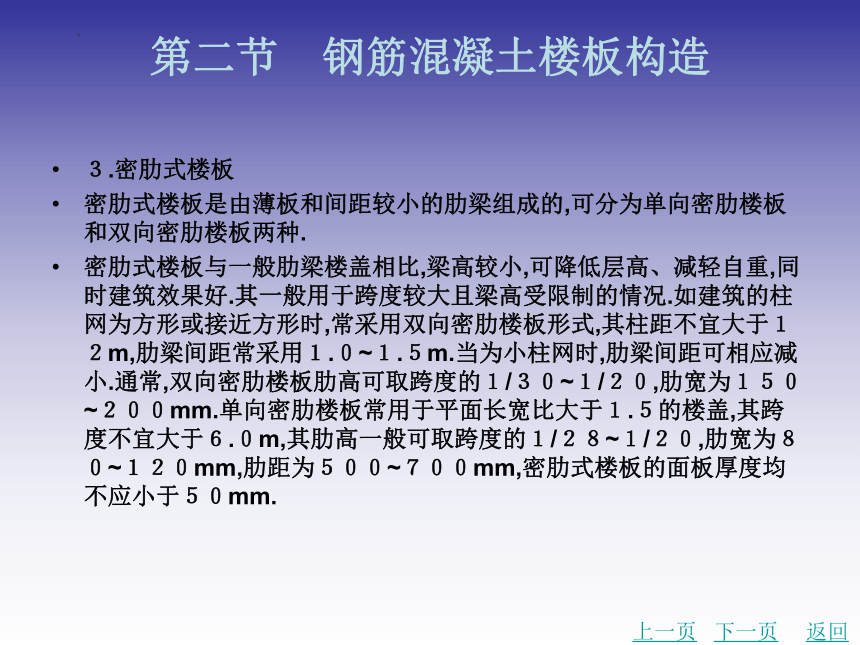

密肋式楼板是由薄板和间距较小的肋梁组成的,可分为单向密肋楼板和双向密肋楼板两种.
密肋式楼板与一般肋梁楼盖相比,梁高较小,可降低层高、减轻自重,同时建筑效果好.其一般用于跨度较大且梁高受限制的情况.如建筑的柱网为方形或接近方形时,常采用双向密肋楼板形式,其柱距不宜大于１２m,肋梁间距常采用１.０~１.５m.当为小柱网时,肋梁间距可相应减小.通常,双向密肋楼板肋高可取跨度的１/３０~１/２０,肋宽为１５０~２００mm.单向密肋楼板常用于平面长宽比大于１.５的楼盖,其跨度不宜大于６.０m,其肋高一般可取跨度的１/２８~１/２０,肋宽为８０~１２０mm,肋距为５００~７００mm,密肋式楼板的面板厚度均不应小于５０mm.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
４.无梁楼板

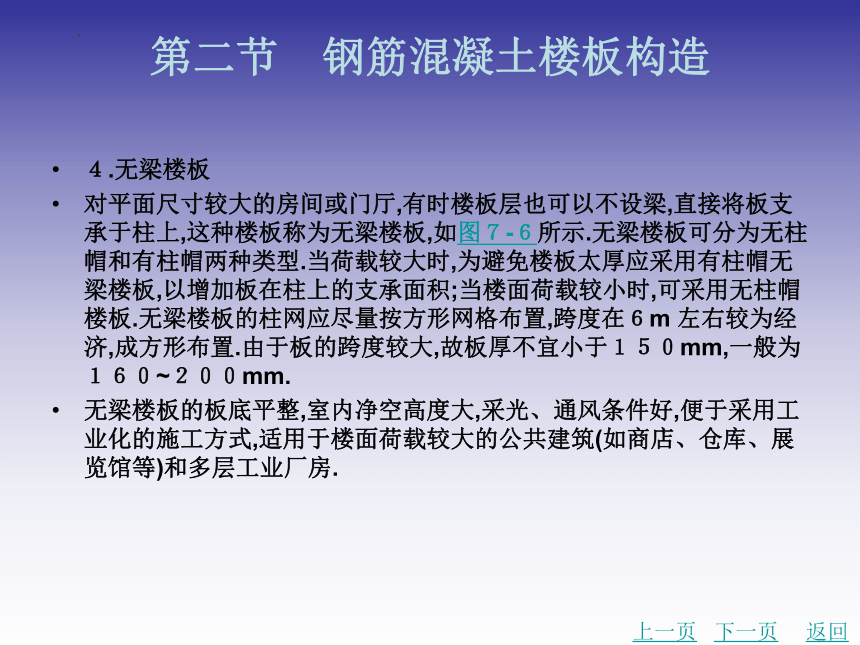

对平面尺寸较大的房间或门厅,有时楼板层也可以不设梁,直接将板支承于柱上,这种楼板称为无梁楼板,如图７-６所示.无梁楼板可分为无柱帽和有柱帽两种类型.当荷载较大时,为避免楼板太厚应采用有柱帽无梁楼板,以增加板在柱上的支承面积;当楼面荷载较小时,可采用无柱帽楼板.无梁楼板的柱网应尽量按方形网格布置,跨度在６m 左右较为经济,成方形布置.由于板的跨度较大,故板厚不宜小于１５０mm,一般为１６０~２００mm.
无梁楼板的板底平整,室内净空高度大,采光、通风条件好,便于采用工业化的施工方式,适用于楼面荷载较大的公共建筑(如商店、仓库、展览馆等)和多层工业厂房.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
５.压型钢板组合楼板
压型钢板组合楼板是利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成的整体型楼板,又称为钢衬板组合楼板.压型钢板组合楼板主要由楼面层、组合板和钢梁三部分组成,如图７-７所示.组合板包括混凝土和钢衬板.此外,还可根据需要设置吊顶棚.铺设在钢梁上,与钢梁之间用栓钉连接.上面浇筑的混凝土厚度为１００~１５０mm.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
压型钢板组合楼板中的压型钢板承受施工时的荷载,也是楼板的永久性模板.这种楼板简化了施工程序,加快了施工进度,并且具有较强的承载力、刚度和整体稳定性,但耗钢量较大,适用于多、高层的框架或框Ｇ剪结构建筑.
压型钢板组合楼板的构造形式较多,根据压型钢板形式的不同,有单层钢衬板组合楼板和双层钢衬板组合楼板之分.单层钢衬板组合楼板的构造比较简单,只设单层钢衬板;双层钢衬板组合楼板通常是由两层截面相同的压型钢板组合而成,也可由一层压型钢板和一层平钢板组成.双层压型钢板楼板的承载能力更好,两层钢板之间形成的空腔便于设备管线敷设.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
６.现浇空心楼板
现浇空心楼板是指在施工现场浇筑钢筋混凝土楼板时,在楼板上、下钢筋网片间的混凝土中预先埋置GBF管,然后再进行浇筑,形成中空的楼板,如图７-８所示.GBF管是由水泥、固化剂和纤维等材料制成的复合高强度薄壁管,其标准长度为１０００mm,两端管口封闭.
现浇空心楼板的厚度有２２５０mm、３５０mm、６００mm 等多种规格,跨度可达１５m 左右,其主要特点是缩短工期,改善楼板层的隔声、隔热效果,提高室内净空高度,降低建筑自重,大幅度降低建筑综合造价.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
二、预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先制作,然后再运到施工现场装配而成的钢筋混凝土楼板.这种楼板可节省模板,减少施工工序,缩短工期,提高施工工业化的水平,但由于其整体性能差,所以近年来在实际工程中的应用逐渐减少.
(一)预制装配式钢筋混凝土楼板的类型
按楼板的构造形式,预制装配式钢筋混凝土楼板可分为实心平板、槽形板和空心板三种;按板的应力状况,又可分为预应力和非预应力两种.预应力构件与非预应力构件相比,可推迟裂缝的出现和限制裂缝的开展,并且节省钢材３０％ ~５０％,节约混凝土１０％ ~３０％,可以减轻自重、降低造价.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
１.实心平板
预制实心平板的板面较平整,其跨度较小,一般不超过２.４m,板的厚度为６０~１００mm,宽度为６００~１０００mm.由于板的厚度较小且隔声效果较差,故其一般不用作使用房间的楼板,两端常支承在墙或梁上,可用作楼梯平台、走道板、隔板、阳台栏板、管沟盖板等,如图７-９所示.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
２.槽形板
槽形板是一种梁板结合构件,在板的两侧设有相当于小梁的肋,构成槽形断面,用以承受板的荷载.为便于搁置和提高板的刚度,在板的两端常设置端肋封闭.对跨度较大的板,为提高刚度,还应在板的中部增设横肋.槽形板有预应力和非预应力两种.
槽形板的跨度为３~７.２m,板宽为６００~１２００mm,板肋高一般为１５０~３００mm.由于板肋形成了板的支点,板跨减小,所以板厚较小,只有２５~３５mm.为了增加槽形板的刚度和便于搁置,板的端部需设端肋与纵肋相连.当板的长度超过６m 时,需沿着板长每隔１０００~１５００mm 增设横肋.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
槽形板的搁置方式有两种.一种是正置,即肋向下搁置.这种搁置方式的板的受力合理,但板底不平,有碍观瞻,也不利于室内采光,因此,可直接用于观瞻要求不高的房间;另一种是倒置,即肋向上搁置.这种搁置方式可使板底平整,但板受力不甚合理,材料用量稍多,需要对楼面进行特别的处理.为提高板的隔声性能,可在槽内填充隔声材料.
３.空心板
空心板是将楼板中部沿纵向抽孔而形成中空的一种钢筋混凝土楼板.孔的断面形式有圆形、椭圆形、方形和长方形等,由于圆形孔制作时,抽芯脱模方便且刚度好,故应用最普遍.空心板有预应力和非预应力之分,一般多采用预应力空心板.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
空心板的厚度一般为１１０~２４０mm,视板的跨度而定,宽度为５００~１２００mm,跨度为２.４~７.２m,较为经济的跨度为２.４~４.２m,.空心板侧缝的形式与生产预制板的侧模有关,一般有V 形缝、U 形缝和凹槽缝三种.空心板上、下表面平整,隔声效果较实心平板和槽形板好,是预制板中应用最广泛的一种类型,但空心板不能任意开洞,故不宜用于管道穿越较多的房间.
(二)预制装配式钢筋混凝土楼板结构
１.结构布置
在进行板的结构布置时,首先应根据房间的使用要求和平面尺寸确定板的支承方式.板的支承方式有板式和梁板式两种,如图７-１２所示.板式布置多用于房间的开间或进深尺寸不大的建筑,如住宅、宿舍等;梁板式布置多用于房间开间和进深尺寸较大的房间,如教学楼、商场等.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
在确定板的布置时,一般要求板的类型、规格越少越好,以简化板的制作与安装.同时,空心板应避免出现三边支承.因空心板是按单向受力状态考虑的,三边支承的板为双向受力状态,在荷载的作用下易沿板边竖向开裂,如图７-１３所示.
２.板的搁置
预制板可直接搁置在墙上或梁上,为了满足结构要求,通常应满足板端的搁置长度.一般情况下,板搁置在梁上应不小于８０mm,搁置在墙上不小于１００mm.空心板安装前应在板端孔内填塞C１５混凝土或碎砖.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
其原因:一是避免板端被上部墙体压坏;二是避免端缝灌浇时,材料流入孔内而降低其隔声、隔热性能等.铺板前,通常先在墙上或梁上抹厚度为１０~２０mm 的水泥砂浆找平(称“坐浆”),使板与墙或梁有较好的连接并保证墙体受力均匀.
当选用梁板式结构时,板在梁上的搁置方式有两种:一是搁置在梁顶,如矩形梁;二是搁置在梁出挑的翼缘上,如花篮梁、“十”字梁等.
３.板缝构造
板间接缝分为侧缝和端缝两类.
(１)侧缝.侧缝一般有V 形缝、U 形缝和凹槽缝三种形式.V 形缝和U 形缝,施工操作方便,多用于薄板间连接;凹槽缝最好,抵抗板间裂缝和错动的能力最强,但施工复杂,如图７-１６所示.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
为使板缝灌注密实,缝的上口不宜小于３０mm,缝的下端宽度一般以１０mm 为宜.填缝材料与缝宽有关.当缝宽＞２０mm 时,一般宜采用细石混凝土(不低于C１５)灌注;当缝宽≤２０mm 时,宜采用水泥砂浆灌注;当板缝过宽(≥５０mm)时,则应在灌缝的混凝土中配置构造钢筋;当缝隙为１２０~２００mm 且在靠墙处有管道穿过时,可用局部现浇钢筋混凝土板带的办法补缝;当缝隙大于２００mm 时,需重新调整板的规格.
(２)端缝.一般只需将板缝内填实细石混凝土,使其相互连接.对于整体性、抗震性要求较高的房间,为了增强建筑物的整体性和抗震性,可将板端外露的钢筋交错搭接在一起,然后浇筑细石混凝土灌缝.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
４.楼板与隔墙
当楼板上设置轻质隔墙时,由于其自重轻,隔墙可搁置于楼板的任一位置.若为自重较大的隔墙(如砖隔墙、砌块隔墙等),一般应在其下部设置隔墙梁.如允许隔墙设置在楼板上,则应避免将隔墙搁置在一块板上.
当隔墙与板跨平行时,通常将隔墙设置在两块板的接缝处.采用槽形板的楼板,隔墙可直接搁置在板的纵肋上,如图７-１７(a)所示.若采用空心板,须在隔墙下的板缝处设现浇钢筋混凝土板带或梁来支承隔墙,如图７-１７(b)、(c)所示.当隔墙与板跨垂直时,应选择合适的预制板型号并在板面加配构造钢筋,如图７-１７(d)所示.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
三、装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板是先将楼板中的部分构件预制,现场安装后,再浇筑混凝土面层而形成的整体楼板.这种楼板的整体性较好,施工速度也快,按结构和构造方法的不同,可分为叠合楼板和密肋填充块楼板.
(一)叠合楼板
叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板.它是以预制钢筋混凝土薄板为永久模板来承受施工荷载的.现浇的钢筋混凝土叠合层强度为C２０级,内部可敷设水平设备管线.这种楼板具有良好的整体性,而且板的上、下表面平整,便于饰面层装修,适用于对整体刚度要求较高的高层建筑和大开间建筑.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
叠合楼板的预制板部分,通常采用预应力或非预应力薄板,板的跨度一般为４~６m,预应力薄板最大可达９m,板的宽度一般为１.１~１.８m,板厚通常为５０~７０mm.叠合楼板的总厚度一般为１５０~２５０mm.为使预制薄板与现浇叠合层牢固地结合在一起,可对预制薄板的板面作适当处理,如板面刻槽、板面露出结合钢筋等,如图７-１８(a)、(b)所示.
叠合楼板的预制板部分,也可采用钢筋混凝土空心板,现浇叠合层的厚度较薄,一般为３０~５０mm,如图７-１８(c)所示.
上一页
下一页
返回
第二节　钢筋混凝土楼板构造
(二)密肋填充块楼板
密肋填充块楼板是采用间距较小的密肋小梁作承重构件,小梁之间用轻质砌块填充并在上面整浇面层而形成的楼板.密肋小梁有现浇和预制两种.
现浇密肋填充块楼板是以陶土空心砖、矿渣混凝土空心块等作为肋间填充块来现浇密肋和面板而成.填充块与肋和面板相接触的部位带有凹槽,用来与现浇的肋、板咬接,加强楼板的整体性.肋的间距一般为３００~６００mm,面板的厚度一般为４０~５０mm,如图7-19(a)所示.
预制小梁填充块楼板的小梁采用预制倒T形断面混凝土梁,在小梁之间填充陶土空心砖、矿渣混凝土空心块、煤渣空心砖等填充块,上面现浇混凝土面层而成,如图７-１９(b)所示.
上一页
返回
第三节　楼地层的组成与构造
一、楼地层的组成
楼地层包括楼板层和地坪层,主要由以下两部分构件组成:
(１)承重构件:一般包括梁、板等支撑构件,其承受楼板上的全部荷载,并将这些重力传递给墙、柱、墩,同时对墙身起水平支撑作用,增强房屋的刚度和整体性.
(２)非承重构件:包括楼地面的面层、顶棚.它们仅将荷载传递到承重构件上,并具有热工、防潮、防水、保温、清洁及装饰作用.
根据承重构件的主要用料,楼地层可分为四大类型:①木楼地层;②钢筋混凝土楼层或混凝土地层;③钢楼板层;④砖楼地层.此处主要介绍钢筋混凝土楼板的主要类型和构造形式.
下一页
返回
第三节　楼地层的组成与构造
二、楼地层的构造
楼板层通常由面层、楼板(结构层)、顶棚三部分组成.地坪层是将地面荷载均匀地传给地基的构件,它由面层、结构层、垫层和素土夯实层构成.依据具体情况可设找平层、结合层、防潮层、保温层、管道铺设层等,如图７-２０所示.
(１)面层:是人们直接接触的部位,应坚固、耐磨、平整、光洁、不易起尘,且应有较好的蓄热性和弹性.具有特殊功能的房间要符合特殊的要求.
(２)结构层:将力传给垫层的构件,常与垫层结合使用,通常采用厚度为７０~８０mm的C１０混凝土.
上一页
下一页
返回
第三节　楼地层的组成与构造
(３)垫层:将力传递给结构层的构件,有时垫层也与结构层合二为一.垫层又分为刚性垫层和非刚性垫层两种,刚性垫层采用C１０混凝土,厚度为８０~１００mm,多用于地面要求较高、薄而脆的面层;非刚性垫层有厚度为５０mm的砂垫层、厚度为８０~１００mm的碎石灌浆、厚度为５０~７０mm的石灰炉渣、厚度为７０~１２０mm 的三合土等,常用于不易断裂的面层.
(４)素土夯实层:素土夯实层是地坪的基层,材料为不含杂质的砂石黏土,通常是将填３００mm 的土夯实成２００mm 厚,以使其均匀传力.
上一页
下一页
返回
第三节　楼地层的组成与构造
三、楼地面的构造
(一)整体楼地面
整体楼地面是采用在现场拌和的湿料,经浇抹形成的面层,具有构造简单、造价低的特点,是一种应用较广泛的楼地面.
１.水泥砂浆楼地面
水泥砂浆楼地面是在混凝土垫层或楼板上涂抹水泥砂浆而形成的面层,其构造比较简单且坚固、耐磨、防水性能好,但导热系数大、易结露、易起灰、不易清洁,是一种被广泛采用的低档楼地面.通常有单面层和双面层两种做法,如图７-２１所示.
上一页
下一页
返回
第三节　楼地层的组成与构造
２.现浇水磨石楼地面
现浇水磨石楼地面多采用双层构造,如图７-２２所示.施工时,底层应先用１０~１５mm厚的水泥砂浆找平,然后按设计图案用１∶１的水泥砂浆固定分隔条(如铜条、铝条或玻璃条等),最后用１∶(１.５~２.５)的水泥石渣浆抹面,其厚度为１２mm,经养护一周后磨光打蜡形成.
现浇水磨石楼地面整体性好、防水、不起尘、易清洁、装饰效果好,但导热系数偏大、弹性小,适用于人群停留时间较短或需经常用水清洗的楼地面,如门厅、营业厅、厨房、盥洗室等房间.
上一页
下一页
返回
第三节　楼地层的组成与构造
(二)块材楼地面
块材楼地面是用胶结材料,将块状的地面材料铺贴在结构层或找平层上.有些胶结材料既起到找平作用又起到胶结作用,也有先做找平层再做胶结层的.下面列举几例加以说明.
１.砖、石地面
砖、石地面是用普通石材或烧结普通砖砌筑的地面.砌筑方式有平砌和侧砌两种,常采用干砌法.这种地面施工简单,造价低,适用于庭院小道和要求不高的地面.
上一页
下一页
返回
第三节　楼地层的组成与构造
２.水泥制品块地面
诸如水磨石块地面、水泥砂浆砖地面、预制混凝土块地面等均属于水泥制品块地面.水泥制品块地面有两种铺砌方式:当预制块尺寸较大且较厚时,用干铺法,即在板下先干铺一层细砂或细炉渣,待校正找平后,用砂浆嵌缝;当预制块尺寸较小且较薄时,用水泥砂浆做结合层,铺好后再用水泥砂浆嵌缝.
３.陶瓷地砖、陶瓷锦砖
陶瓷地砖又称为墙地砖,分为有釉面和无釉面、防滑及抛光等多种.其色彩丰富、抗腐耐磨、施工方便、装饰效果好.陶瓷锦砖又称为马赛克,是优质瓷土烧制的小尺寸瓷砖,人们按各种图案将正面贴在牛皮纸上,反面有小凹槽,便于施工.
上一页
下一页
返回
第三节　楼地层的组成与构造
(三)复合木地板楼地面
复合木地板一般由四层复合而成.第一层为透明人造金刚砂的超强耐磨层;第二层为木纹装饰纸层;第三层为高密度纤维板的基材层;第四层为防水平衡层,经高性能合成树脂浸渍后,再经高温、高压压制,四边开榫而成.这种木地板精度高,特别耐磨,阻燃性、耐污性好,在保温、隔热及观感方面可与实木地板媲美.
复合木地板的规格一般为８mm×１９０mm×１２００mm,一般采用悬浮铺设,即在较平整的基层(在１m 的距离内高差不应超过３mm)上先铺设一层聚乙烯薄膜作防潮层.铺设时,复合木地板四周的榫槽用专用的防水胶密封,以防止地面水向下浸入.
上一页
下一页
返回
第三节　楼地层的组成与构造
(四)人造软质楼地面
按材料不同,人造软质楼地面可分为塑料地面、油毡地面、橡胶地面和涂布无缝地面等.软质楼地面施工灵活、维修保养方便、脚感舒适、有弹性、可缓解固体传声、厚度小、自重轻、柔韧、耐磨、外表美观.下面介绍几种人造软质楼地面.
１.塑料地面
塑料地面是选用人造合成树脂(如聚氯乙烯等塑化剂)加入适量填充料、掺入颜料,经热压而成,底面衬布.聚氯乙烯地面品种多样,有卷材和块材、软质和半硬质、单层和多层、单色和复色之分.常用的聚氯乙烯地面有聚氯乙烯石棉地面、软质和半硬质聚氯乙烯地面.
上一页
下一页
返回
第三节　楼地层的组成与构造
前一种可由不同色彩和形状拼成各种图案,施工时在清理基层后根据房间大小设计图案排料编号,在基层上弹线定位后,由中间向四周铺贴.后一种则是按设计弹线在塑料板底满涂胶粘剂１~２遍后进行铺贴.地面的铺贴方法是:先将板缝切成V 形,然后用三角形塑料焊条、电热焊枪焊接,并均匀加压２４h..
２.橡胶地面
橡胶地面是在橡胶中掺入一些填充料制成.橡胶地面的表面可做成光滑的或带肋的,也可制成单层的或双层的.双层橡胶地面的底层如改用海绵橡胶,则弹性会更好.橡胶地面有良好的弹性,耐磨、保温、消声性能也很好,行走舒适,适用于很多公共建筑,如阅览室、展馆和试验室.
上一页
下一页
返回
第三节　楼地层的组成与构造
３.涂料地面和涂布地面
涂料地面和涂布地面的区别在于:前者以涂刷方法施工,涂层较薄;后者以刮涂方式施工,涂层较厚.用于地面的涂料有过氯乙烯地面涂料、苯乙烯地面涂料等,这些涂料施工方便,造价低,能提高地面的耐磨性和不透水性,故多适用于民用建筑,但涂料地面涂层较薄,不适用于人流较多的公共场所.
(五)木楼地面
按构造方式,木楼地面可分为空铺式和实铺式两种.木楼地面是一种高级楼地面,具有弹性好、不起尘、易清洁和导热系数小的特点,但是其造价较高,故应用不广.
上一页
下一页
返回
第三节　楼地层的组成与构造
１.空铺式木楼地面
空铺式木楼地面的构造比较复杂,一般是将木楼地面进行架空铺设,使板下有足够的空间,以便于通风,保持干燥.空铺式木楼地面耗费木材量较多,造价较高,故多不采用,主要用于要求环境干燥且对楼地面有较高的弹性要求的房间.
２.实铺式木楼地面
实铺式木楼地面有铺钉式和粘贴式两种做法.当在地坪层上采用实铺式木楼地面时,必须在混凝土垫层上设防潮层.
上一页
下一页
返回
第三节　楼地层的组成与构造
(１)铺钉式木楼地面是在混凝土垫层或楼板上固定小断面的木搁栅,木搁栅的断面尺寸一般为５０mm×５０mm 或５０mm×７０mm,其间距为４００~５００mm,然后在木搁栅上铺定木板材.木板材可采用单层和双层做法,铺钉式拼花木楼地面的构造如图７-２４(a)所示.
(２)粘贴式木楼地面是在混凝土垫层或楼板上先用厚度为２０mm 的１∶２.５的水泥砂浆找平,干燥后用专用胶粘剂黏结木板材,其构造如图７-２４(b)所示.由于省去了搁栅,粘贴式木楼地面比铺钉式木楼地面节约木材,且施工简便、造价低,故应用广泛.
上一页
下一页
返回
第三节　楼地层的组成与构造
四、楼地层变形缝的构造
当建筑物设置变形缝时,应在楼地层的对应位置设变形缝.变形缝应贯通楼地层的各个层次,并在构造上保证楼板层和地坪层能够满足美观和变形需求.
楼地层变形缝的宽度应与墙体变形缝一致,上部用金属板、预制水磨石板、硬塑料板等盖缝,以防止灰尘下落.顶棚处应用木板、金属调节片等作盖缝处理,盖缝板应于一侧固定,另一侧自由,以保证缝两侧结构能够自由变形,如图７-２５所示.
上一页
下一页
返回
第三节　楼地层的组成与构造
五、楼地层防潮、防水与隔声
(一)楼地层防潮
楼地层与土层直接接触,土壤中的水分会因毛细现象的作用上升,引起地面受潮,严重影响室内卫生和使用.为有效防止室内受潮,避免地面因结构层受潮而破坏,需对地层作必要的防潮处理.
１.架空式地面
架空式地面是将地坪底层架空,使地坪不接触土壤,形成通风间层,以改变地面的温度状况,同时带走地下潮气,其构造如图７-２６(a)所示.
上一页
下一页
返回
第三节　楼地层的组成与构造
２.保温地面
对地下水水位低、地基土壤干燥的地区,可在水泥地面以下铺设一层厚度为１５０mm的１∶３的水泥煤渣保温层,以降低地坪温度差.在地下水水位较高的地区,可将保温层设在面层与混凝土结构层之间,并在保温层下铺防水层,上铺厚度为３０mm 的细石混凝土层,最后做面层,其构造如图７-２６(b)所示.
３.吸湿地面
吸湿地面是指采用烧结普通砖、大阶砖、陶土防潮砖来做地面的面层.由于这些材料中存在大量孔隙,当返潮时,面层会暂时吸收少量冷凝水,待空气湿度较小时,水分又能自动蒸发掉,因此地面不会出现明显的潮湿现象.吸湿地面的构造如图７-２６(c)所示.
上一页
下一页
返回
第三节　楼地层的组成与构造
４.防潮地面
在地面垫层和面层之间加设防潮层的地面称为防潮地面,如图７-２６(d)所示.其一般构造为:先刷冷底子油一道,再铺设热沥青、油毡等防水材料,阻止潮气上升;也可在垫层下均匀铺设卵石、碎石或粗砂等,切断毛细水的通路.
(二)楼地层排水与防水
在建筑物内部,如厕所、盥洗室、淋浴间等部位,由于其使用功能的要求,往往容易积水,处理稍有不当就会出现渗水、漏水现象,因此,必须做好这些房间楼地层的排水和防水工作.
上一页
下一页
返回
第三节　楼地层的组成与构造
１.楼地面排水
为使楼地面排水畅通,需将楼地面设置一定的坡度,一般为１％~１ ５％,并在最低处设置地漏.为防止积水外溢,用水房间的地面应比相邻房间或走道的地面低２０~３０mm,或在门口做２０~３０mm 高的挡水门槛.
２.楼地面防水
现浇楼板是楼地面防水的最佳选择,楼面面层应选择防水性能较好的材料,如防水砂浆、防水涂料、防水卷材等.对防水要求较高的房间,还需在结构层与面层之间增设一道防水层,同时,将防水层沿四周墙身上升１５０~２００mm,如图７-２８(a)所示.
上一页
下一页
返回
第三节　楼地层的组成与构造
当有竖向设备管道穿越楼板层时,应在管线周围做好防水密封处理.一般在管道周围用C２０干硬性细石混凝土密实填充,再用沥青防水涂料作密封处理.当热力管道穿越楼板时,应在穿越处埋设套管(管径比热力管道稍大),套管高出地面约３０mm,如图７-２８(b)、(c)所示.
(三)楼地层隔声处理
为避免上、下楼层之间的相互干扰,楼层应满足一定的隔声要求.楼层隔声的重点是隔绝固体传声,减弱固体的撞击能量,可采取以下几项措施.
１.采用弹性面层材料
在楼层地面上铺设弹性材料,如铺设木板、地毯等,以降低楼板的振动,从而减弱固体传声.这种方法效果明显,是目前最常用的构造措施.
上一页
下一页
返回
第三节　楼地层的组成与构造
２.采用弹性垫层材料
在楼板结构层与面层之间铺设片状、条状、块状的弹性垫层材料,如木丝板、甘蔗板、软木板、矿棉毡等,使面层与结构层分开,形成浮筑楼板,以减弱楼板的振动,进一步达到隔声的目的.
３.增设吊顶
在楼层下做吊顶,利用隔绝空气声的措施来阻止声音的传播,也是一种有效的隔声措施,其隔声效果取决于吊顶的面层材料,应尽量选用密实、吸声、整体性好的材料.吊顶的挂钩宜选用弹性连接.
上一页
返回
第四节　阳台与雨篷构造
阳台与雨篷也是建筑物中的水平构件;雨篷设在建筑物外墙出入口的上方,用来遮挡雨雪.阳台是楼板层伸出建筑物外墙以外的部分,主要用于室外活动.阳台是多层及高层建筑中人们接触室外的平台,主要供人们休息、活动、晾晒.
一、阳台结构布置
阳台的结构形式、布置方式及材料应与建筑物的楼板结构布置统一考虑.目前,采用最多的是现浇钢筋混凝土结构或预制装配式钢筋混凝土结构.阳台的承重结构一般为悬挑式结构,按悬挑方式的不同,有挑梁式、挑板式、压梁式和墙承式四种.
下一页
返回
第四节　阳台与雨篷构造
１.挑梁式阳台
挑梁式阳台是从建筑物的横墙上伸出挑梁,上面搁置阳台板.为防止阳台倾覆,挑梁压入横墙部分的长度应不小于悬挑部分长度的１.５倍,如图７-２９(a)所示.这种阳台底面不平整,挑梁端部外露,不仅影响美观,也使封闭阳台时构造复杂化,工程中一般在挑梁端部增设与其垂直的边梁,以加强阳台的整体性,并承受阳台栏杆的重量.
２.挑板式阳台
挑板式阳台是将楼板延伸挑出墙外,形成阳台板.由于阳台板与楼板是一个整体,故楼板的重量和墙的重量就会构成阳台板的抗倾覆力矩,以保证阳台板的稳定.
上一页
下一页
返回
第四节　阳台与雨篷构造
挑板式阳台板底平整美观,若采用现浇式工艺,还可以将阳台平面制成半圆形、弧形、多边形等形式,以增加房屋形体美观,如图７-２９(b)所示.
３.压梁式阳台
压梁式阳台是将凸阳台板与墙梁整浇在一起,墙梁可用加大的圈梁代替,此时梁和梁上的墙构成阳台板后部压重.由于墙梁受扭,故阳台悬挑尺寸不宜过大,一般在１m 以内为宜.当梁上部的墙开洞较大时,可将梁向两侧延伸至不开洞部分,必要时还可以伸入内墙来确保安全,如图７-２９(c)所示.
上一页
下一页
返回
第四节　阳台与雨篷构造
二、雨篷的构造
雨篷除具有保护大门不受侵害的作用外,还具有一定的装饰作用.按结构形式的不同,雨篷有板式和梁板式两种,且多为现浇钢筋混凝土悬挑构件,其悬挑长度一般为１~１.５m.
(一)板式雨篷
由于雨篷所受的荷载较小,因此雨篷板的厚度较薄,一般做成变截面形式,根部厚度不小于７０mm,端部厚度不小于５０mm.板式雨篷一般与门洞口上的过梁整体现浇,要求上、下表面相平.雨篷挑出长度较小时,构造处理较简单,可采用无组织排水,在板底周边设滴水,雨篷顶面抹厚度为１５mm 的１∶２的水泥砂浆,内掺５％防水剂,如图７-３０(a)所示.
上一页
下一页
返回
第四节　阳台与雨篷构造
(二)梁板式雨篷
当门洞口尺寸较大,雨篷挑出尺寸也较大时,雨篷应采用梁板式结构,即雨篷由梁和板组成.为使雨篷底面平整,通常将周边梁向上翻起成侧梁式(也称为翻梁),如图７-３０(b)所示,一般是在雨篷外沿用砖或钢筋混凝土板制成一定高度的卷檐.当雨篷尺寸更大时,可在雨篷下面设柱支撑.
上一页
下一页
返回
第四节　阳台与雨篷构造
(三)雨篷顶面处理
雨篷顶面应做好防水和排水处理,一般采用厚度为２０mm 的防水砂浆抹面进行防水处理,防水砂浆应沿墙面上升,高度不小于２５０mm,同时在板的下部边缘做滴水,防止雨水沿板底漫流.雨篷顶面需设置１％的排水坡,并在一侧或双侧设排水管将雨水排除.为了立面需要,可将雨水由落水管集中排除,这时雨篷外缘上部需做挡水边坎.
上一页
返回
