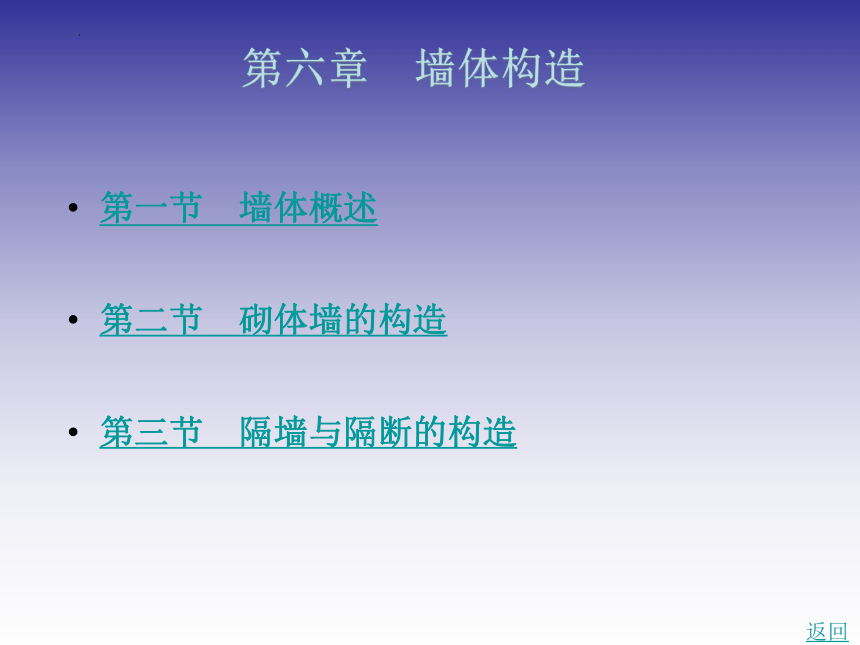

第六章　墙体构造
第一节　墙体概述
第二节　砌体墙的构造
第三节　隔墙与隔断的构造
返回
第一节　墙体概述

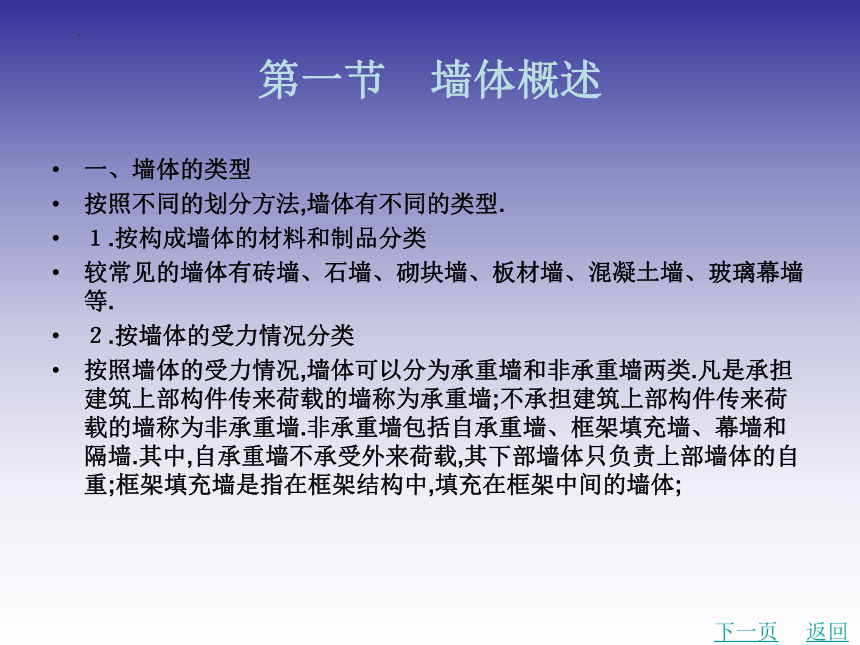

一、墙体的类型
按照不同的划分方法,墙体有不同的类型.
１.按构成墙体的材料和制品分类
较常见的墙体有砖墙、石墙、砌块墙、板材墙、混凝土墙、玻璃幕墙等.
２.按墙体的受力情况分类
按照墙体的受力情况,墙体可以分为承重墙和非承重墙两类.凡是承担建筑上部构件传来荷载的墙称为承重墙;不承担建筑上部构件传来荷载的墙称为非承重墙.非承重墙包括自承重墙、框架填充墙、幕墙和隔墙.其中,自承重墙不承受外来荷载,其下部墙体只负责上部墙体的自重;框架填充墙是指在框架结构中,填充在框架中间的墙体;
下一页
返回
第一节　墙体概述

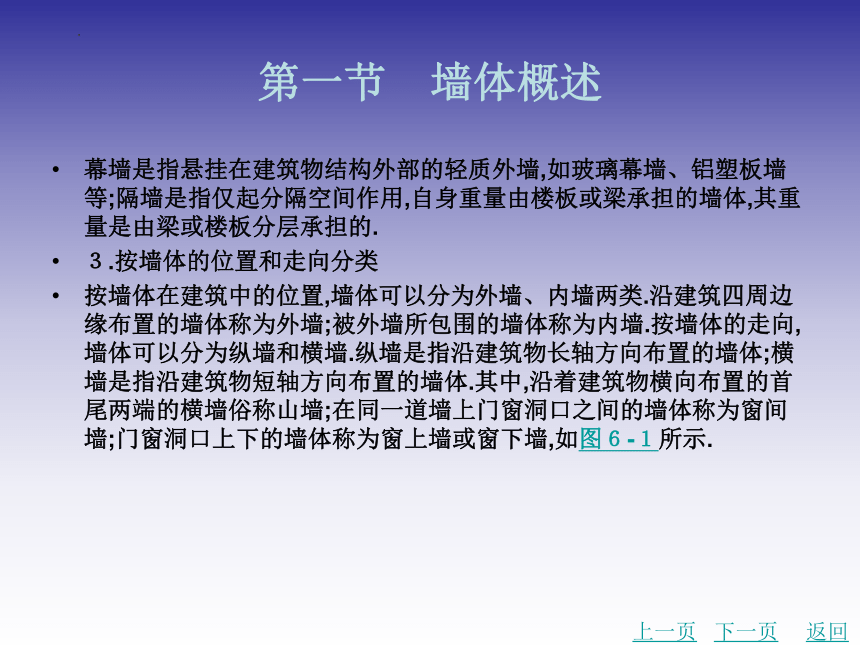

幕墙是指悬挂在建筑物结构外部的轻质外墙,如玻璃幕墙、铝塑板墙等;隔墙是指仅起分隔空间作用,自身重量由楼板或梁承担的墙体,其重量是由梁或楼板分层承担的.
３.按墙体的位置和走向分类
按墙体在建筑中的位置,墙体可以分为外墙、内墙两类.沿建筑四周边缘布置的墙体称为外墙;被外墙所包围的墙体称为内墙.按墙体的走向,墙体可以分为纵墙和横墙.纵墙是指沿建筑物长轴方向布置的墙体;横墙是指沿建筑物短轴方向布置的墙体.其中,沿着建筑物横向布置的首尾两端的横墙俗称山墙;在同一道墙上门窗洞口之间的墙体称为窗间墙;门窗洞口上下的墙体称为窗上墙或窗下墙,如图６-１所示.
上一页
下一页
返回
第一节　墙体概述

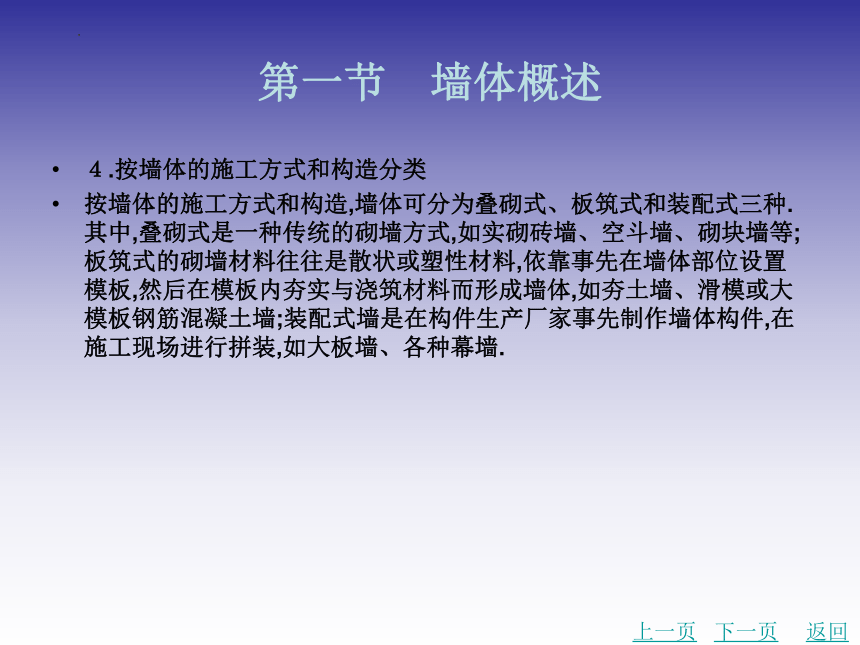

４.按墙体的施工方式和构造分类
按墙体的施工方式和构造,墙体可分为叠砌式、板筑式和装配式三种.其中,叠砌式是一种传统的砌墙方式,如实砌砖墙、空斗墙、砌块墙等;板筑式的砌墙材料往往是散状或塑性材料,依靠事先在墙体部位设置模板,然后在模板内夯实与浇筑材料而形成墙体,如夯土墙、滑模或大模板钢筋混凝土墙;装配式墙是在构件生产厂家事先制作墙体构件,在施工现场进行拼装,如大板墙、各种幕墙.
上一页
下一页
返回
第一节　墙体概述

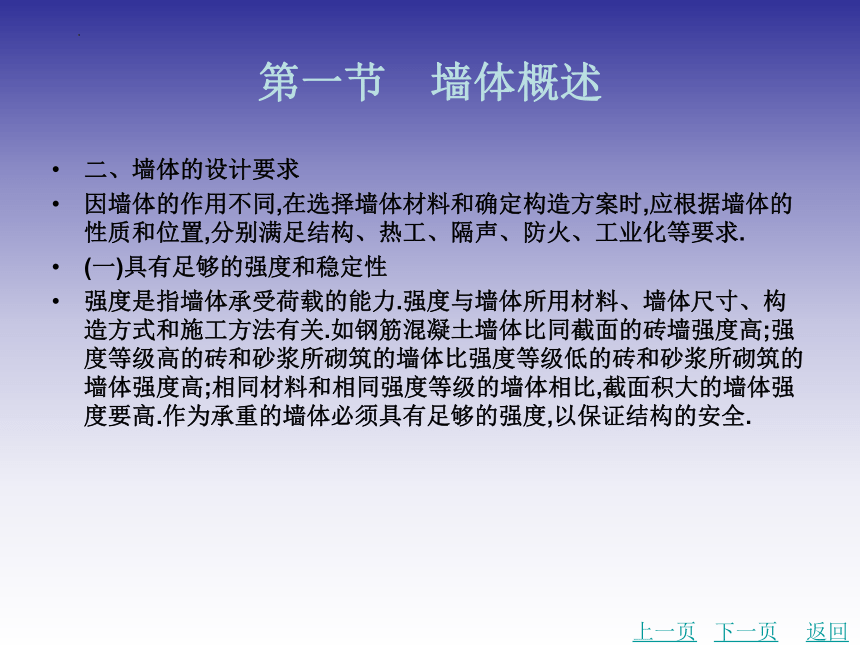

二、墙体的设计要求
因墙体的作用不同,在选择墙体材料和确定构造方案时,应根据墙体的性质和位置,分别满足结构、热工、隔声、防火、工业化等要求.
(一)具有足够的强度和稳定性
强度是指墙体承受荷载的能力.强度与墙体所用材料、墙体尺寸、构造方式和施工方法有关.如钢筋混凝土墙体比同截面的砖墙强度高;强度等级高的砖和砂浆所砌筑的墙体比强度等级低的砖和砂浆所砌筑的墙体强度高;相同材料和相同强度等级的墙体相比,截面积大的墙体强度要高.作为承重的墙体必须具有足够的强度,以保证结构的安全.
上一页
下一页
返回
第一节　墙体概述
稳定性与墙体的高度、长度和厚度有关.高度和长度是对建筑物的层高、开间或进深尺寸而言的.高而薄的墙体比矮而厚的墙体稳定性差;长而薄的墙体比短而厚的墙体稳定性差;两端有固定的墙体比两端无固定的墙体稳定性好.
在设计墙体时,须经计算来满足强度和稳定性的要求.承重墙的最小厚度为１８０mm,增强墙体稳定性的措施有增加墙体厚度,提高材料强度等级,增设墙垛、壁柱、圈梁等.
(二)满足保温、隔热等热工方面的要求
民用建筑热工设计规范 (GB５０１７６—２０１６)将我国划为五个建筑热工分区,分别为:
上一页
下一页
返回
第一节　墙体概述

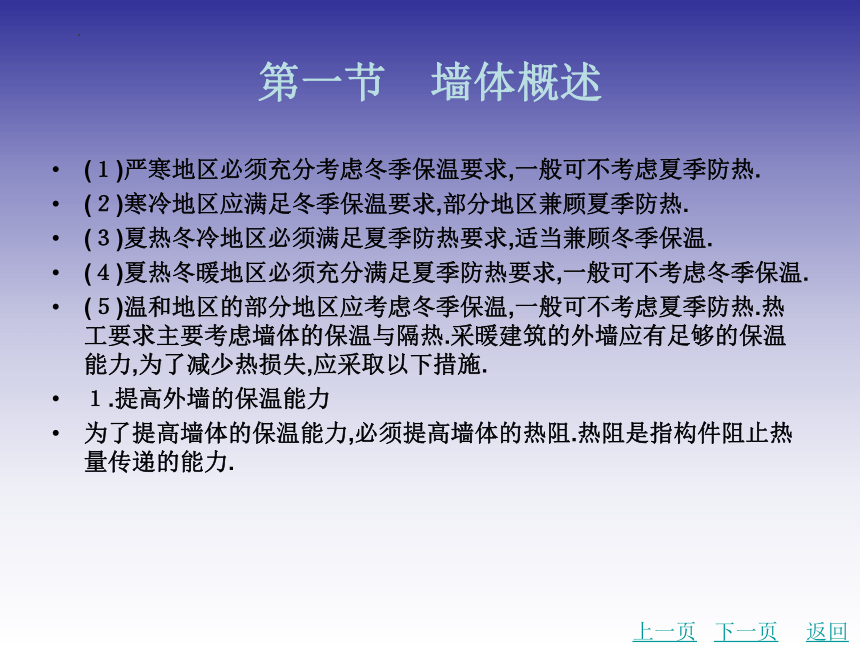

(１)严寒地区必须充分考虑冬季保温要求,一般可不考虑夏季防热.
(２)寒冷地区应满足冬季保温要求,部分地区兼顾夏季防热.
(３)夏热冬冷地区必须满足夏季防热要求,适当兼顾冬季保温.
(４)夏热冬暖地区必须充分满足夏季防热要求,一般可不考虑冬季保温.
(５)温和地区的部分地区应考虑冬季保温,一般可不考虑夏季防热.热工要求主要考虑墙体的保温与隔热.采暖建筑的外墙应有足够的保温能力,为了减少热损失,应采取以下措施.
１.提高外墙的保温能力
为了提高墙体的保温能力,必须提高墙体的热阻.热阻是指构件阻止热量传递的能力.
上一页
下一页
返回
第一节　墙体概述

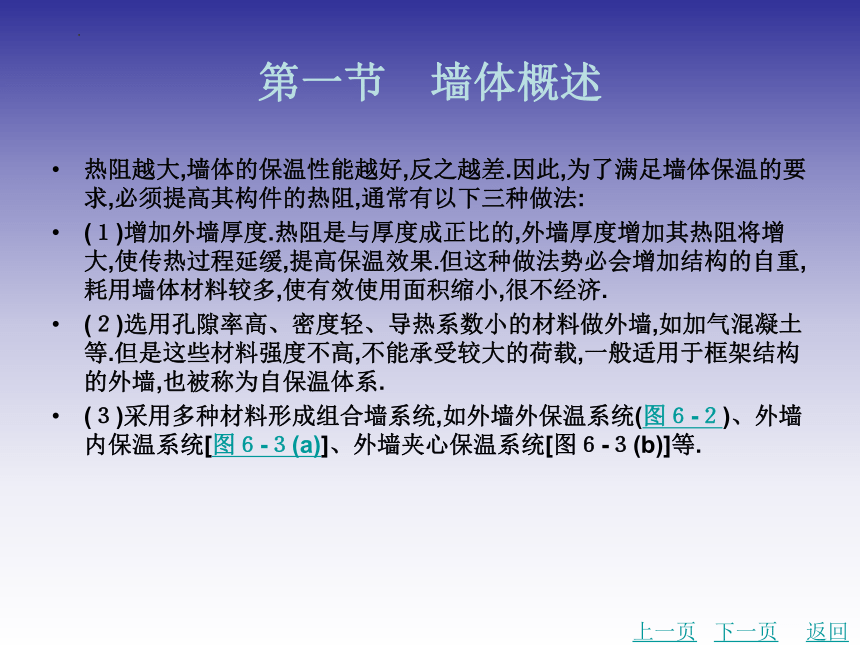

热阻越大,墙体的保温性能越好,反之越差.因此,为了满足墙体保温的要求,必须提高其构件的热阻,通常有以下三种做法:
(１)增加外墙厚度.热阻是与厚度成正比的,外墙厚度增加其热阻将增大,使传热过程延缓,提高保温效果.但这种做法势必会增加结构的自重,耗用墙体材料较多,使有效使用面积缩小,很不经济.
(２)选用孔隙率高、密度轻、导热系数小的材料做外墙,如加气混凝土等.但是这些材料强度不高,不能承受较大的荷载,一般适用于框架结构的外墙,也被称为自保温体系.
(３)采用多种材料形成组合墙系统,如外墙外保温系统(图６-２)、外墙内保温系统[图６-３(a)]、外墙夹心保温系统[图６-３(b)]等.
上一页
下一页
返回
第一节　墙体概述
２.防止外墙中出现凝结水
为了减少建筑的热损失,冬季通常是门窗紧闭,生活用水及人的呼吸使室内湿度增高,形成高温、高湿的室内环境.当室内的热空气传至外墙时,墙体的温度较低,蒸汽在墙内形成凝结水,水的导热系数较大,因此,这就使外墙的保温能力明显降低.为防止外墙中产生凝结水,应在靠室内高温一侧设置隔蒸汽层,以阻止水蒸气进入墙体.隔蒸汽层常使用卷材、防水涂料或薄膜等材料,如图６-３(b)所示.
上一页
下一页
返回
第一节　墙体概述

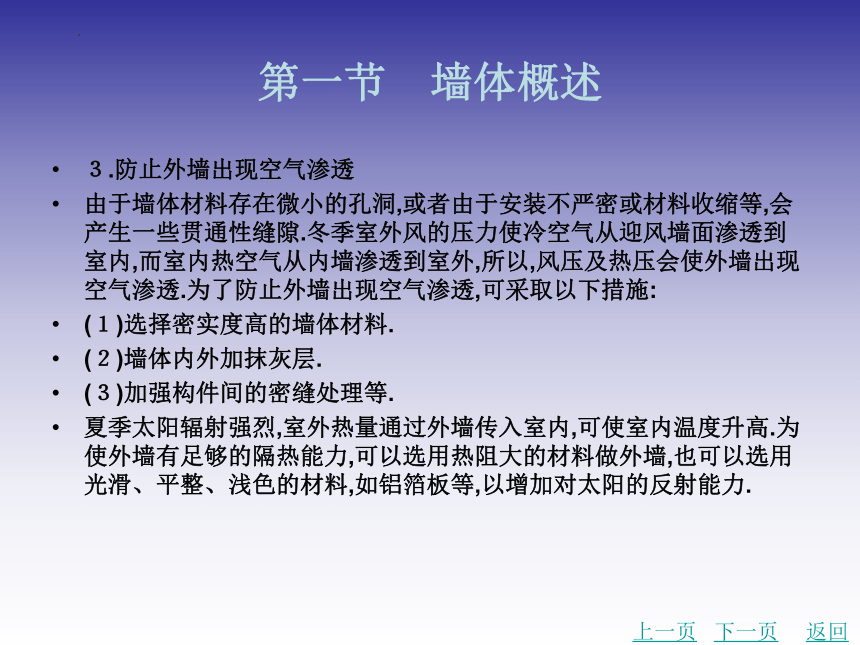

３.防止外墙出现空气渗透
由于墙体材料存在微小的孔洞,或者由于安装不严密或材料收缩等,会产生一些贯通性缝隙.冬季室外风的压力使冷空气从迎风墙面渗透到室内,而室内热空气从内墙渗透到室外,所以,风压及热压会使外墙出现空气渗透.为了防止外墙出现空气渗透,可采取以下措施:
(１)选择密实度高的墙体材料.
(２)墙体内外加抹灰层.
(３)加强构件间的密缝处理等.
夏季太阳辐射强烈,室外热量通过外墙传入室内,可使室内温度升高.为使外墙有足够的隔热能力,可以选用热阻大的材料做外墙,也可以选用光滑、平整、浅色的材料,如铝箔板等,以增加对太阳的反射能力.
上一页
下一页
返回
第一节　墙体概述

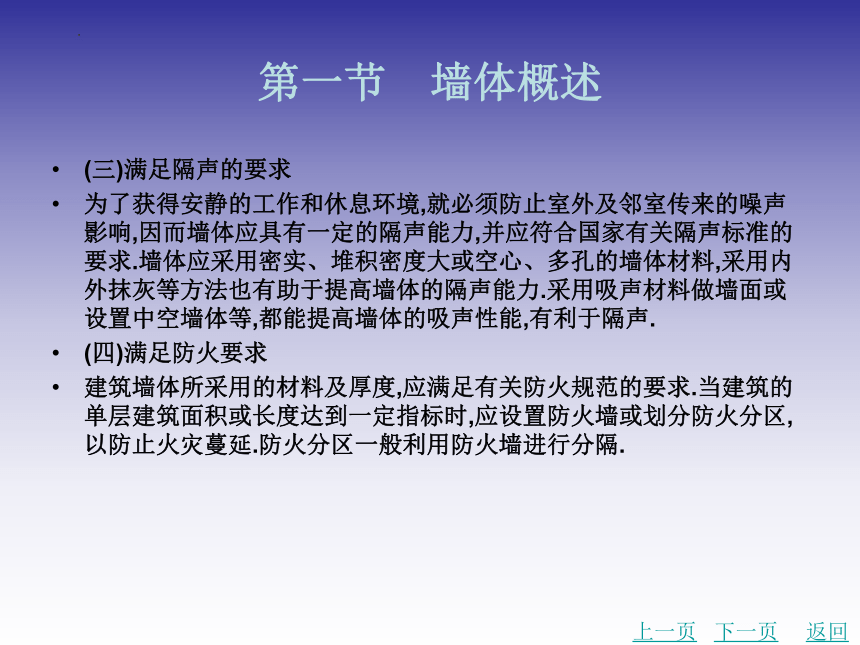

(三)满足隔声的要求
为了获得安静的工作和休息环境,就必须防止室外及邻室传来的噪声影响,因而墙体应具有一定的隔声能力,并应符合国家有关隔声标准的要求.墙体应采用密实、堆积密度大或空心、多孔的墙体材料,采用内外抹灰等方法也有助于提高墙体的隔声能力.采用吸声材料做墙面或设置中空墙体等,都能提高墙体的吸声性能,有利于隔声.
(四)满足防火要求
建筑墙体所采用的材料及厚度,应满足有关防火规范的要求.当建筑的单层建筑面积或长度达到一定指标时,应设置防火墙或划分防火分区,以防止火灾蔓延.防火分区一般利用防火墙进行分隔.
上一页
下一页
返回
第一节　墙体概述

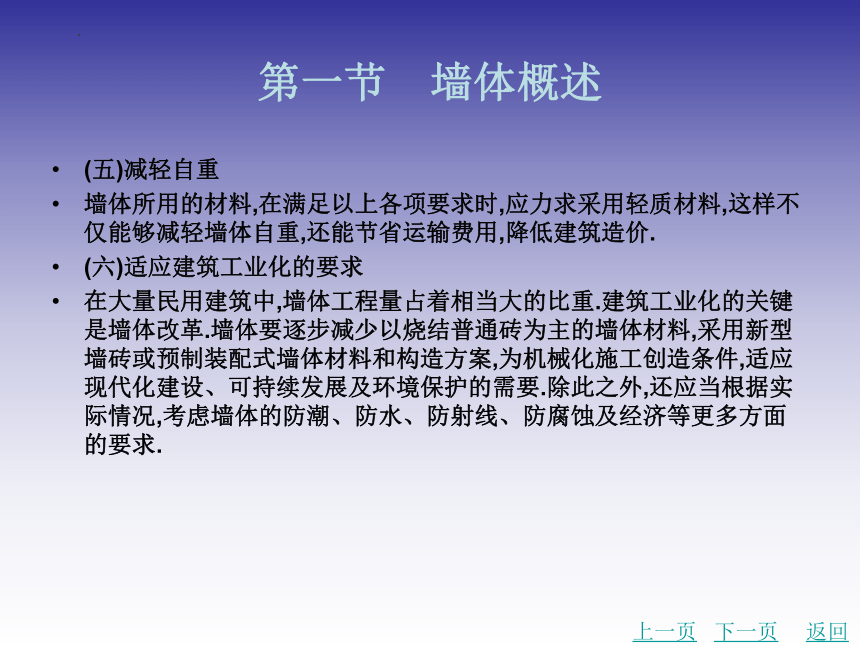

(五)减轻自重
墙体所用的材料,在满足以上各项要求时,应力求采用轻质材料,这样不仅能够减轻墙体自重,还能节省运输费用,降低建筑造价.
(六)适应建筑工业化的要求
在大量民用建筑中,墙体工程量占着相当大的比重.建筑工业化的关键是墙体改革.墙体要逐步减少以烧结普通砖为主的墙体材料,采用新型墙砖或预制装配式墙体材料和构造方案,为机械化施工创造条件,适应现代化建设、可持续发展及环境保护的需要.除此之外,还应当根据实际情况,考虑墙体的防潮、防水、防射线、防腐蚀及经济等更多方面的要求.
上一页
下一页
返回
第一节　墙体概述
三、墙体的结构布置
墙体的结构布置有横墙承重、纵墙承重、纵横墙混合承重和部分框架承重等几种方案,如图６-４所示.
１.横墙承重
横墙承重是指将楼板及屋面板等水平承重构件均搁置在横墙上,纵墙只起纵向稳定和拉结以及承受自重的作用,如图６-４(a)所示.其优点是:横墙间距小,建筑的整体性好,横向刚度大,有利于抵抗水平荷载和地震作用;其缺点是:房间的尺寸不灵活,墙的结构面积较大.因此,横墙承重方案适用于房间开间尺寸不大的宿舍、旅馆、住宅、办公室等建筑.
上一页
下一页
返回
第一节　墙体概述
２.纵墙承重
纵墙承重是指楼板及屋面板等水平承重构件均搁置在纵墙上,横墙只起分隔空间和连接纵墙的作用,如图６-４(b)所示.其优点是:横墙只起分隔作用,房屋开间划分灵活,可满足较大空间的要求;其缺点是:整体刚度差,抗震性能差.因此,纵墙承重方案适用于非地震区、房间开间较大的建筑物,如餐厅、商店、教学楼等.
３.纵横墙混合承重
纵横墙混合承重是指房间的纵向和横向的墙共同承受楼板和屋面板等水平承重构件传来的荷载.如图６-４(c)所示.其特点是:房屋的纵墙和横墙均可起承重作用,建筑平面布局较灵活,建筑物的整体刚度、抗震性能较好.
上一页
下一页
返回
第一节　墙体概述
因此,该方案目前被采用较多,多用于房间开间、进深尺寸较大且房间类型较多的建筑,如教学楼、住宅、综合商店等.
４.部分框架承重
部分框架承重即墙、柱混合承重,是指房屋的外墙和内柱共同承受楼板、屋面板等水平承重构件传来的荷载.此时,内柱和梁组成内部框架结构,梁的另一端搁置在外墙上,如图６-４(d)所示.该方案具有内部空间大、较完整等特点,常用于内柱不影响使用的大房间,如商场、展室、车库等.
上一页
返回
第二节　砌体墙的构造
一、砌墙的材料
砌墙的材料主要是砖、砌块和砂浆.砌体墙是指用砌筑砂浆将砖或砌块按一定技术要求砌筑而成的砌体.
(一)砖
１.砖的种类
砌墙用砖的类型很多,按照砖的外观形状可以分为普通实心砖(标准砖)、多孔砖和空心砖三种.
下一页
返回
第二节　砌体墙的构造
(１)普通实心砖是指没有孔洞或孔洞率小于１５％的砖.普通实心砖中最常见的是烧结普通砖,另外,还有炉渣砖、烧结粉煤灰砖等.
(２)多孔砖是指孔洞率不小于１５％,孔的直径小、数量多的砖,可以用于承重部位.
(３)空心砖是指孔洞率不小于１５％,孔的尺寸大、数量少的砖,只能用于非承重部位.
上一页
下一页
返回
第二节　砌体墙的构造
２.砖的尺寸
标准砖的规格为５３mm×１１５mm×２４０mm,如图６-５(a)所示.在加入灰缝尺寸之后,砖的长、宽、厚之比为４∶２∶１,如图６-５(b)所示,即一个砖长等于两个砖宽加灰缝(２４０mm＝２×１１５mm＋１０mm)或等于四个砖厚加三个灰缝(２４０mm＝４×５３mm＋３×９.５mm).在工程实际应用中,砌体的组合模数为一个砖宽加一个灰缝,即１１５mm＋１０mm＝１２５mm.
多孔砖与空心砖的规格一般与普通实心砖在长、宽方向相同,但增加了厚度尺寸,并使其符合模数的要求,如２４０mm×１１５mm×９５mm.长、宽、高均符合现有模数协调的多孔砖和空心砖并不多见,而常见于新型材料的墙体砌块.
上一页
下一页
返回
第二节　砌体墙的构造
３.砖的强度等级
烧结多孔砖和烧结实心砖统称为烧结普通砖,其强度等级是根据其抗压强度和抗折强度确定的,共分为MU７.５、MU１０、MU１５、MU２０、MU２５、MU３０六个等级.其中,建筑中砌墙常用的是MU７.５和MU１０.
(二)砌块
砌块按单块重量和规格可分为小型砌块、中型砌块和大型砌块.目前,采用中、小型砌块的居多.小型砌块的质量一般不超过２０kg,主块外形尺寸为１９０mm×１９０mm×３９０mm,辅块外形尺寸为９０mm×１９０mm×１９０mm 和１９０mm×１９０mm×１９０mm,适合人工搬运和砌筑.中型砌块的质量为２０~３５０kg.
上一页
下一页
返回
第二节　砌体墙的构造
目前,各地的规格很不统一,常见的有１８０mm×８４５mm×６３０mm、１８０mm×８４５mm×１２８０mm、２４０mm×３８０mm×２８０mm、２４０mm×３８０mm×５８０mm、２４０mm×３８０mm×８８０mm 等,需要用轻便机具搬运和砌筑,大型砌块的质量一般在３５０kg以上,是向板材过渡的一种形式,需要用大型设备搬运和施工.
(三)砂浆
砂浆是砌块的胶结材料.砖块需经砂浆砌筑成墙体,使它传力均匀,砂浆还起着嵌缝作用,能提高防寒、隔热和隔声的能力.
上一页
下一页
返回
第二节　砌体墙的构造
砌筑墙体常用的砂浆有水泥砂浆、石灰砂浆和混合砂浆.水泥砂浆由水泥、砂加水拌和而成,属于水硬性材料,强度高,但可塑性和保水性较差,适合砌筑潮湿环境下的砌体,如地下室、砖基础等.石灰砂浆由石灰膏、砂加水拌和而成,由于石灰膏为塑性掺合料,所以石灰砂浆的可塑性很好,但它的强度较低且属于气硬性材料,遇水强度即降低,所以适宜砌筑次要的民用建筑地面以上的砌体.混合砂浆由水泥、石灰膏、砂加水拌和而成,既有较高的强度,又有良好的可塑性和保水性,故其在民用建筑地面以上砌体中被广泛采用.
砂浆的强度也是以强度等级划分的,分为M１５、M１０、M７.５、M５、M２.５、M１、M０.４共七级.常用的砌筑砂浆是M１~M５几个级别,M５以于高强度砂浆.
上一页
下一页
返回
第二节　砌体墙的构造
二、砖墙的砌筑方式
砖墙的砌筑必须横平竖直、错缝搭接,砖缝砂浆饱满、厚薄均匀.烧结普通砖依其砌筑方式的不同,可以组合成多种墙体.
１.实砌砖墙
在砌筑中,每排列一层砖称为“一皮”,并将垂直于墙面砌筑的砖称为“顶砖”;把砖的长边沿墙面砌筑的砖称为“顺砖”.实体墙常见的砌筑方式有一顺一丁式、三顺一丁式、每皮丁顺相间式(梅花丁式)、两平一侧式(１８墙)和全顺式(走砖式)等,如图６-６所示.
上一页
下一页
返回
第二节　砌体墙的构造
２.空体墙
空体墙一般可分为空斗墙和空心墙两种.空斗墙是指用烧结普通砖平砌与侧砌相结合形成的空体墙.墙厚为一砖,砌筑方式常用一眠一斗、一眠二斗或一眠三斗以及无眠空斗墙,如图６-７所示.眠砖是指垂直于墙面的平砌砖,斗砖是指平行于墙面的侧砌砖,立砖是指垂直于墙面的侧砌砖.
空斗墙具有省料、自重轻、隔热性好等特点,但强度低,可用于非地震区三层以下民用建筑的承重墙,但在构造上需对一些部位进行加固,即门窗洞口侧边、墙转角处、内外墙交接处、勒脚及与承重砖柱相接处等部位.
上一页
下一页
返回
第二节　砌体墙的构造
空心墙是指用各种空心砖砌成的墙体.空心砖的种类、规格很多,有承重和非承重两种.承重的多为竖孔,用黏土烧制而成;非承重的多为水平孔,用炉渣等材料制成.
３.组合墙
组合墙是指两种材料或两种以上材料组合而成的复合墙体.为满足墙体的结构强度和保温效果,在北方寒冷地区,常用砖与保温材料组合砌成的墙体.组合墙的组合方式一般有三种:一是砖墙的一侧附加保温材料;二是砖墙中间填充保温材料;三是在砖墙中间设置空气间层或带有铝箔的空气间层,如图６-８所示.
上一页
下一页
返回
第二节　砌体墙的构造
４.砌块的组砌方式
砌块墙在砌筑前,必须进行砌块排列设计,尽量提高砌块的使用率和避免镶砖或少镶砖.砌块的排列应使上、下皮错缝,搭接长度一般为砌块长度的１/４,并且不应小于１５０mm.当无法满足搭接长度要求时,应在灰缝内设A４钢筋网片连接.砌块墙的灰缝宽度一般为１０~１５mm,用M５砂浆砌筑.当垂直灰缝大于３０mm 时,则需用C１０细石混凝土灌实.由于砌块尺寸大,一般不存在内外皮间的搭接问题,在纵横交接处和外墙转角处均应咬接.
上一页
下一页
返回
第二节　砌体墙的构造
三、砖墙的尺寸
用普通实心砖砌筑的墙称为实心砖墙.由于烧结普通砖的尺寸是２４０mm×１１５mm×５３mm,所以,实心砖墙的尺寸应为砖宽加灰缝(１１５mm＋１０mm＝１２５mm)的倍数.
四、砖墙的细部构造
为满足不同的需要,砖墙上设有一些特殊的细部构造,一般有勒脚、窗台、门窗过梁、圈梁等.
上一页
下一页
返回
第二节　砌体墙的构造
(一)勒脚
墙脚一般是指基础以上,室内地面以下的这段墙体.外墙的墙脚又称为勒脚.墙脚所处的位置容易受到外界的碰撞和雨、雪的侵蚀,遭到破坏,以致影响建筑物的耐久性和美观.同时,其还容易受到地表水和地下水的毛细作用所形成的地潮的侵蚀,致使墙身受潮,饰面层发霉脱落,影响室内卫生和人体健康.墙脚在冬季也易形成冻融破坏.因此,在构造上必须采取必要的防护措施.
上一页
下一页
返回
第二节　砌体墙的构造
勒脚是外墙接近室外地面的部分.勒脚位于建筑墙体的下部,承担的上部荷载多,而且容易受到雨、雪的侵蚀和人为因素的破坏,因此,需要对这部分墙体加以特殊的保护.勒脚的高度一般应在５００mm 以上,有时为了满足建筑立面形象的要求,可以把勒脚顶部提高至首层窗台处.目前,勒脚常用饰面的办法,即采用密实度大的材料来处理勒脚.勒脚应坚固、防水和美观.常见的做法有以下几种:
(１)在勒脚部位抹厚度为２０~３０mm 的１∶２或１∶２.５的水泥砂浆,或做水刷石、斩假石等,如图６-１３(a)所示.
(２)在勒脚部位加厚６０~１２０mm,再用水泥砂浆或水刷石等罩面.
上一页
下一页
返回
第二节　砌体墙的构造
(３)当墙体材料防水性能较差时,勒脚部分的墙体应当换用防水性能好的材料.常用的防水性能好的材料有大理石板、花岗石板、水磨石板、面砖等,如图６-１３(b)所示.
(４)用天然石材砌筑勒脚,如图６-１３(c)所示.
(二)散水和明沟
为了防止室外地面水、墙面水及屋檐水对墙基的侵蚀,沿建筑物四周及室外地坪相接处宜设置散水或明沟,将建筑物附近的地面水及时排除.
上一页
下一页
返回
第二节　砌体墙的构造
１.散水
散水也称为散水坡、护坡,是沿建筑物外墙四周设置的向外倾斜的坡面,其作用是把屋面下落的雨水排到远处,进而保护建筑四周的土壤,降低基础周围土壤的含水率.散水表面应向外侧倾斜,坡度为３％~５％.散水的宽度一般为６００~１０００mm.为保证屋面雨水能够落在散水上,当屋面采用无组织排水方式时,散水的宽度应比屋檐的挑出宽度宽２００mm左右.散水的做法通常有混凝土散水、砖散水、块石散水等,如图６-１４所示.
上一页
下一页
返回
第二节　砌体墙的构造
在降水量较少的地区或对临时建筑也可采用砖、块石做散水的面层.散水一般采用混凝土或碎砖混凝土做垫层.土壤冻深在６００mm 以上的地区,宜在散水垫层下面设置砂垫层,以免散水被土壤冻胀而遭破坏.砂垫层的厚度与土壤的冻胀程度有关,通常砂垫层的厚度为３００mm 左右.
散水垫层为刚性材料时,每隔６~１５m 应设置伸缩缝,伸缩缝及散水和建筑外墙交界处应用沥青填充.
上一页
下一页
返回
第二节　砌体墙的构造
２.明沟
在年降水量较大的地区,常在散水的外缘或直接在建筑物外墙根部设置的排水沟称为明沟.明沟通常用混凝土浇筑成宽为１８０mm、深为１５０mm 的沟槽,也可用砖、石砌筑,如图６-１５所示.沟底应有不小于１％的纵向排水坡度.
３.水平防潮层的常见做法
(１)油毡防潮.多采用沥青油毡.油毡防潮层有干铺和粘贴两种做法.干铺法是在防潮层部位抹厚度为２０mm 的１∶３的水泥砂浆找平层,然后在找平层上干铺一层油毡;粘贴法是在找平层上做“一毡二油”(先浇热沥青,再铺油毡,最后再浇热沥青)防潮层.
上一页
下一页
返回
第二节　砌体墙的构造
为了确保防潮效果,油毡的宽度应比墙宽２０mm,油毡搭接应不小于１００mm.这种做法的防潮效果好,但破坏了墙身的整体性,不应在地震区采用,其构造如图６-１６(a)所示.
(２)防水砂浆防潮.在防潮层部位抹厚度为２５mm 的１∶２的防水砂浆,其构造如图６-１６(b)所示.防水砂浆是在水泥砂浆中掺入了水泥质量的５％的防水剂,防水剂与水泥混合凝结,能填充微小孔隙和堵塞、封闭毛细孔,从而阻断毛细水.这种做法省工、省料且能保证墙身的整体性,但易因砂浆开裂而降低防潮效果.
(３)防水砂浆砌砖防潮.在防潮层部位用防水砂浆砌筑３~５皮砖,其构造如图６-１６(c)所示.
上一页
下一页
返回
第二节　砌体墙的构造
(４)细石混凝土防潮.在防潮层部位浇筑厚度为６０mm 与墙等宽的细石混凝土带,内配３Φ６或３Φ８钢筋.这种防潮层的抗裂性好且能与砌体结合成一体,特别适用于刚度要求较高的建筑.当建筑物设有基础圈梁且其截面高度在室内地坪以下６０mm 附近时,可用基础圈梁代替防潮层,如图６-１６(d)所示.
４.垂直防潮层
当室内地面出现高差或室内地面低于室外地面时,除要在相应位置设置水平防潮层外,还要对两道水平防潮层之间靠近土壤的垂直墙体作防潮处理,即垂直防潮层.具体做法为:在墙体靠回填土一侧用厚度为２０mm 的１∶２的水泥砂浆抹灰,涂冷底子油一道,再刷两遍热沥青防潮,如图６-１７所示.也可以抹厚度为２５mm 的防水砂浆.在另一侧的墙面,最好用水泥砂浆抹灰.
上一页
下一页
返回
第二节　砌体墙的构造
(三)窗台
窗台是窗洞下部的构造,其用来排除窗外侧流下的雨水和内侧的冷凝水,并起一定的装饰作用.位于窗外的部分称为外窗台,位于室内的部分称为内窗台.当墙很薄,窗框沿墙内缘安装时,可不设内窗台.窗台的构造如图６-１８所示.
１.外窗台
外窗台面一般应低于内窗台面,并应形成５％的外倾坡度,以利于排水,防止雨水流入室内.外窗台的构造有悬挑窗台和不悬挑窗台两种.悬挑窗台常用砖平砌或侧砌,也可采用预制钢筋混凝土,其挑出的尺寸应不小于６０mm.窗台表面的坡度可由斜砌的砖形成,或用１∶２.５的水泥砂浆抹出,并在挑砖下缘前端抹出滴水槽或滴水线.
上一页
下一页
返回
第二节　砌体墙的构造
悬挑外窗台下边缘的滴水应做成半圆形凹槽,以免排水时雨水沿窗台底面流至下部墙体.如果外墙饰面为瓷砖、陶瓷锦砖等易于冲洗的材料,可不做悬挑窗台,窗下墙的脏污可借窗上墙流下的雨水冲洗干净.
２.内窗台
内窗台可直接抹１∶２的水泥砂浆形成面层.我国北方地区墙体厚度较大时,常在内台下留置暖气槽,这时内窗台可采用预制水磨石或木窗台板.装修标准较高的房间也可以采用天然石材.窗台板一般靠窗间墙来支承,两端伸入墙内６０mm,沿内墙面挑出约４０mm.当窗下不设暖气槽时,也可以在窗洞下设置支架以固定窗台板.
上一页
下一页
返回
第二节　砌体墙的构造
(四)墙身加固
由于墙身承受集中荷载、开设门窗洞口及地震等因素,墙体的稳定性受到影响,须对墙身采取加固措施.
１.增加壁柱和门垛
当建筑物墙上出现集中荷载,而墙厚又不足以承担其荷载时,或墙体的长度、高度超过一定的限度并影响墙体稳定性时,常在墙身适当的位置增设凸出墙面的壁柱,以提高墙体的刚度.凸出尺寸一般为１２０mm×３７０mm、２４０mm×３７０mm、２４０mm×４９０mm 等.
当墙上开设的门洞处于两墙转角处或“丁”字墙交接处时,为保证墙体的承载能力和稳定性,以及便于门框的安装,应设门垛.门垛的尺寸不应小于１２０mm,.
上一页
下一页
返回
第二节　砌体墙的构造
２.设置圈梁
圈梁又称为腰箍,是沿建筑物外墙、内纵墙和部分内横墙设置的连续闭合的梁.圈梁配合楼板共同作用,可提高建筑物的空间刚度及整体性,增强墙体的稳定性,减少由地基不均匀沉降所引起的墙身开裂,提高建筑物的抗震能力.
圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种.钢筋砖圈梁多用于非地震区,结合钢筋砖过梁沿外墙和部分内墙一周连通砌筑而成.钢筋砖圈梁的高度一般为４~６皮砖,其宽度与墙的厚度相同,用不低于M５级的砂浆砌筑;钢筋混凝土圈梁的高度应为砖厚的整数倍,并不小于１２０mm,常见尺寸为１８０mm、２４０mm.圈梁的宽度与墙的厚度相同,在寒冷地区可略小于墙的厚度,但不宜小于墙厚的２/３.
上一页
下一页
返回
第二节　砌体墙的构造
圈梁的位置和数量与抗震设防等级和墙体的布置有关.一般情况下,檐口和基础处必须设置圈梁,其余楼层的设置可根据结构要求隔层设置或层层设置.
当遇到洞口不能封闭时,应在洞口上部或下部设置不小于圈梁截面的附加圈梁,其搭接长度不小于１m,且应大于两梁高差的两倍,如图６-２０所示.但对有抗震要求的建筑物,圈梁不宜被洞口截断.
上一页
下一页
返回
第二节　砌体墙的构造
３.加设构造柱
由于砖砌体是脆性材料,抗震能力差,因此,在６度及以上的地震设防区,对多层砖混结构建筑的总高度、横墙间距、圈梁的设置、墙体的局部尺寸等,都提出了一定的限制和要求,应符合 建筑抗震设计规范(２０１６年版) (GB５００１１—２０１０)的规定.为增强建筑物的整体刚度和稳定性,还要求提高砌体砌筑砂浆的强度等级以及增设钢筋混凝土构造柱.
钢筋混凝土构造柱是从构造角度考虑设置的.结合建筑物的防震等级,一般在建筑物的四角、内外墙交接处、楼梯间、电梯井的四个角以及某些较长墙体的中部等位置设置构造柱.
上一页
下一页
返回
第二节　砌体墙的构造
构造柱必须与圈梁及墙体则从竖向加强层间墙体的连接,与圈梁一起构成空间骨架,从而加强建筑物的整体刚度,改善墙体的应变能力,使建筑物做到裂而不倒.
构造柱与圈梁应有可靠的连接.构造柱的最小截面尺寸为１８０mm×２４０mm.构造柱与墙连接处宜砌成马牙槎,并应沿墙高每隔５００mm 设２Φ６拉结钢筋,每边伸入墙内不宜小于１m,随着墙体的上升而逐段现浇钢筋混凝土柱身,使墙柱形成整体.
上一页
下一页
返回
第二节　砌体墙的构造
(五)门窗过梁
门窗过梁简称“过梁”,是指设置在门窗洞口上部的横梁,主要用来承受洞口上部墙体传来的荷载,并把这些荷载传递给洞口两侧的墙体.过梁的种类较多,目前,常用的有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种.其中,以钢筋混凝土过梁最为常见.
１.砖拱过梁
砖拱过梁有平拱和弧拱两种,其中以砖砌平拱过梁应用居多.砖拱过梁应事先设置胎模,由砖侧砌而成,拱中央的砖垂直放置,称为拱心.两侧砖对称拱心分别向两侧倾斜,灰缝呈上宽(不大于１５mm)下窄(不小于５mm)的楔形,靠材料之间产生的挤压摩擦力来支撑上部墙体.
上一页
下一页
返回
第二节　砌体墙的构造
为了使砖拱能更好地工作,平拱的中心应比拱的两端略高,为跨度的１/５０~１/１００.砖砌平拱过梁的适用跨度多小于１.２m,但不适用于过梁上部有集中荷载或建筑有振动荷载的情况.
２.钢筋砖过梁
钢筋砖过梁是由平砖砌筑,并在砌体中加设适量钢筋而形成的过梁.由于钢筋砖过梁的跨度可达２m 左右,而且施工比较简单,因此,目前应用比较广泛.钢筋砖过梁的高度应经计算确定,一般不少于５皮砖,且不少于洞口跨度的１/５.过梁范围内用不低于MU７.５的砖和不低于M２.５的砂浆砌筑,砌法与砖墙相同,在第一皮砖下设置厚度不小于３０mm的砂浆层,并在其中放置钢筋.钢筋两端伸入墙内２５０mm,并在端部做高度为６０mm的垂直弯钩,钢筋的数量为每１２０mm墙厚不少于１Φ６,如图６-２３所示.
上一页
下一页
返回
第二节　砌体墙的构造
３.钢筋混凝土过梁
当门窗洞口跨度超过２m 或上部有集中荷载时,需采用钢筋混凝土过梁.钢筋混凝土过梁有现浇和预制两种.钢筋混凝土过梁因其适应性较强,故目前已被大量采用.
钢筋混凝土过梁的截面尺寸及配筋应经计算确定,并应是砖厚的整倍数.过梁两端伸入墙体的长度应在２４０mm 以上.为便于过梁两端墙体的砌筑,钢筋混凝土过梁的高度应与砖的块数尺寸相协调,如１２０mm、１８０mm、２４０mm.钢筋混凝土过梁的宽度通常与墙厚相同.当墙面不抹灰时(俗称“清水墙”),过梁的宽度应比墙厚小２０mm.
上一页
下一页
返回
第二节　砌体墙的构造
钢筋混凝土过梁的截面形状有矩形和L形.矩形多用于内墙和外混水墙;L形多用于外清水墙和有保温要求的墙体,此时应注意L形口朝向室外,如图６-２４所示.
(六)防火墙
防火墙是建筑物中在平面划分防火分区的墙体.它具有在火灾时隔阻火势蔓延的作用,因此,在构造上要满足防火墙的工作条件.
(１)防火墙的耐火极限应不小于４.０h.防火墙应当截断燃烧体或难燃烧体的屋顶结构,而且应高出非燃烧体屋面不小于４００mm,高出燃烧体或难燃烧体屋面不小于５００mm.当建筑物的屋盖材料为耐火极限不小于０.５h的非燃烧体时,防火墙(包括纵向防火墙)可砌至屋面基层的底部,不必高出屋面.
上一页
下一页
返回
第二节　砌体墙的构造
(２)防火墙中不应开设门窗洞口,如必须开设,应采用甲级防火门窗并能自动关闭.在防火墙内设置通风道时,其壁厚不应小于１２０mm.
(３)为了确保防火墙隔火的作用,防火墙不宜设在建筑的转角处.如受条件限制必须设在转角处时,内转角两侧上的门窗洞口之间最近的水平距离不应小于４m.紧靠防火墙两侧的门窗洞口之间最近的水平距离不应小于２m.如果采用耐火极限不小于０.９h的非燃烧体固定窗扇的采光窗(包括转角墙上的窗洞),可不受距离的限制.
(七)复合墙体
在保证墙体承重能力的情况下,为改善墙体的热工性能,砖混结构建筑中常采用复合外墙体.复合外墙主要有中填保温材料外墙、外保温外墙和内保温外墙三种.其构造如图６-２５所示.目前,在工程中应用较多的复合墙体保温材料有岩棉、聚苯板、泡沫混凝土或加气混凝土等.
上一页
返回
第三节　隔墙与隔断的构造
隔墙与隔断是用来分隔建筑空间,并起一定装饰作用的非承重构件.隔墙较固定,能在较大程度上限定空间,也能在一定程度上满足隔声、遮挡视线等要求;而隔断的拆装比较灵活,能限定的空间较小,高度不做到顶,可以产生一种似隔非隔的空间效果.
一、隔墙
隔墙是分隔建筑物内部空间的非承重内墙,其本身的重量由楼板或梁来承担.在现代建筑中,为了提高平面布局的灵活性,大量采用隔墙以适应建筑功能的变化.因此,要求隔墙自重轻、厚度薄,便于安装和拆卸,有一定的隔声能力.同时,还要能够满足特殊使用部位,如厨房、卫生间等处的防火、防水、防潮等要求.
下一页
返回
第三节　隔墙与隔断的构造
(一)砌筑隔墙
砌筑隔墙也称为块材隔墙,是采用普通实心砖、空心砖、加气混凝土砌块等块状材料砌筑的隔墙,具有取材方便、造价较低、隔声效果好的特点.砌筑隔墙有砖砌隔墙和砌块隔墙两种.
１.砖砌隔墙
砖砌隔墙多采用普通实心砖砌筑,分为１/２砖厚和１/４砖厚两种,以１/２砖砌隔墙为主.
(１)１/２砖砌隔墙.其又称为半砖隔墙,是用烧结普通砖采用全顺式砌筑而成,砌墙用砂浆强度应不低于M５.由于隔墙的厚度较薄,为确保墙体的稳定,应控制墙体的长度和高度.当墙体的长度超过５m 或高度超过３m 时,应采取加固措施.
上一页
下一页
返回
第三节　隔墙与隔断的构造
为使隔墙与两端的承重墙或柱固接,隔墙两端的承重墙须预留出马牙槎,并沿墙高每隔５００~８００mm 埋入２Φ６拉结筋,伸入隔墙不小于５００mm.在门窗洞口处,应预埋混凝土块,安装窗框时打孔旋入膨胀螺栓或预埋带有木楔的混凝土块,用圆钉固定门窗框,如图６-２６所示.为使隔墙的上端与楼板之间结合紧密,隔墙顶部采用斜砌立砖或每隔１m 用木楔打紧.
(２)１/４砖砌隔墙.１/４砖砌隔墙是用标准砖侧砌,标志尺寸是６０mm,砌筑砂浆的强度不应低于M５.其高度不应大于２.８m,长度不应大于３.０m.其多用于建筑内部的一些小房间的墙体,如厕所、卫生间的隔墙.１/４砖砌隔墙上最好不开设门窗洞口,而且应当用强度较高的砂浆抹面.
上一页
下一页
返回
第三节　隔墙与隔断的构造
２.砌块隔墙
采用轻质砌块来砌筑隔墙,可以把隔墙直接砌在楼板上,不必再设承墙梁.目前,应用较多的砌块有炉渣混凝土砌块、陶粒混凝土砌块、加气混凝土砌块.炉渣混凝土砌块和陶粒混凝土砌块的厚度通常为９０mm,加气混凝土砌块的厚度通常为１００mm.由于加气混凝土防水防潮的能力较差,因此,在潮湿环境中应慎重采用,或在表面作防潮处理.
另外,由于砌块的密度和强度较低,如需用在砌块隔墙上安装暖气散热片或电源开关、插座,应预先在墙体内部设置埋件.
上一页
下一页
返回
第三节　隔墙与隔断的构造
(二)立筋隔墙
立筋隔墙一般采用木材、薄壁型钢做骨架,用灰板条抹灰、钢丝网抹灰、纸面石膏板、吸声板或其他装饰面板做罩面.它具有自重轻、占地小、表面装饰方便的特点.
１.灰板条隔墙
灰板条隔墙是由木方加工而成的上槛、下槛、立筋(龙骨)、斜撑等构件组成骨架,然后在立筋上沿横向钉上灰板条,如图６-２７(a)所示.由于它的防火性能差,耗费木材多,不适于在潮湿环境中工作,目前较少使用.
上一页
下一页
返回
第三节　隔墙与隔断的构造
为保证墙体骨架的干燥,常在下槛下方事先砌３皮砖,厚度为１２０mm,然后将上槛、下槛分别固定在顶棚和楼板(或砖垄上)上.然后,立筋再固定在上、下槛上,立筋一般采用５０mm×２０mm 或５０mm×１００mm 的木方,立筋的间距为５００~１０００mm,斜撑间距约为１５００mm.
灰板条要钉在立筋上,板条长边之间应留出６~９mm 的缝隙,以便抹灰时灰浆能够挤入缝隙之中,使其能附着在灰板条上.灰板条应在立筋上接头,两根灰板条接头处应留出３~５mm 的空隙,以免抹灰后灰板条膨胀相顶而弯曲,灰板条的接头连续高度应不超过５００mm,以免在墙面出现通长裂缝,如图６-２７(b)所示.为了使抹灰黏结牢固,灰板条表面不能够刨光,砂浆中应掺入麻刀或其他纤维材料.
上一页
下一页
返回
第三节　隔墙与隔断的构造
２.石膏板隔墙
石膏板隔墙是目前使用较多的一种隔墙.石膏板又称为纸面石膏板,是一种新型建筑材料,它的自重轻、防火性能好,加工方便,且价格不高.石膏板的厚度有９mm、１０mm、１２mm、１５mm 等数种,用于隔墙时多选用１２mm 厚的石膏板.有时为了提高隔墙的耐火极限,也可以采用双层石膏板.
石膏板隔墙的骨架可以采用薄壁型钢、木方和石膏板条.目前,采用薄壁型钢骨架的较多,又称为轻钢龙骨石膏板.轻钢龙骨一般由沿顶龙骨、沿地龙骨、竖向龙骨、横撑龙骨、加强龙骨和各种配套件组成.
上一页
下一页
返回
第三节　隔墙与隔断的构造
组装骨架的薄壁型钢是工厂生产的定型产品,并配有组装需要的各种连接构件.竖龙骨的间距≤６００mm,横龙骨的间距≤１５００mm.当墙体高度在４m 以上时,还应适当加密.
石膏板用自攻螺钉与龙骨连接,钉的间距为２００~２５０mm,钉帽应压入板内约２mm,以便刮腻子.刮腻子后,即可做饰面,如喷刷涂料、油漆、贴壁纸等.为了避免开裂,板的接缝处应加贴宽度为５０mm 的玻璃纤维带或根据墙面观感要求,事先在板缝处预留凹缝.
上一页
下一页
返回
第三节　隔墙与隔断的构造
(三)条板隔墙
条板隔墙是采用在构件生产厂家生产的轻质板材,如加气混凝土条板、石膏条板、碳化石灰板、水泥玻璃纤维空心条板、泰柏板以及各种复合板,在现场直接装配而成的隔墙.这种隔墙装配性好,施工速度快,防火性能好,但价格较高.
１.水泥玻璃纤维空心条板隔墙
石膏条板和水泥玻璃纤维空心条板多为空心板,长度为２４００~３０００mm,略小于房间的净高,宽度一般为６００~１０００mm,厚度为６０~１００mm.其主要用黏结砂浆和特制胶粘剂黏结安装.为使其结合紧密,板的侧面多做成企口.
上一页
下一页
返回
第三节　隔墙与隔断的构造
板之间采用立式拼接,当房间高度大于板长时,水平接缝应当错开至少１/３板长.在安装条板时,先用小木楔顶紧条板下部,然后用细石混凝土堵严,板缝用胶粘剂黏结并用胶泥刮缝,平整后再进行表面装修.
２.泰柏板隔墙
泰柏板(PG 板)是由点焊１４号钢丝网笼和可发性聚苯乙烯泡沫塑料板组合而成的墙体材料.泰柏板可以根据实际尺泰柏板的自重轻,保温、隔热性能较好且具有相当的强度,不但可以用作隔墙,还可以用作建筑的非承重外墙、承重较小的内墙、屋顶和跨度较小的楼板.泰柏板一般由膨胀螺栓与地面、顶棚或其他承重构件相连,接缝和转角处应加设连接网.泰柏板虽然有较好的防火性能,但在高温下会散发出有毒气体,因此其不宜在建筑的疏散通道两侧使用.
上一页
下一页
返回
第三节　隔墙与隔断的构造
二、隔断
隔断是分隔室内空间的装修构件.隔断的作用在于变化空间或遮挡视线,增加空间的层次和深度,使空间既分又合且互相连通.利用隔断能创造一种似隔非隔、似断非断、虚虚实实的景象,是当今居住和公共建筑在设计中常用的一种处理手法.隔断的形式有屏风式、镂空式、玻璃式、移动式以及家具式等.
１.屏风式隔断
屏风式隔断通常不到顶,使空间通透性强,常用于办公室、餐厅、展览馆以及门诊部的诊室等公共建筑中.厕所、淋浴间等也多采用这种形式.隔断的高度一般为１０５０mm、１３５０mm、１５００mm、１８００mm 等,可根据不同的使用要求选用.
上一页
下一页
返回
第三节　隔墙与隔断的构造
屏风式隔断有固定式和活动式两种构造形式.固定式构造又有预制板式和立筋骨架式之分.预制板式隔断借助预埋铁件与周围墙体、地面固定;立筋骨架式与隔墙相似,它可在骨架两侧铺钉面板,也可镶嵌玻璃.玻璃可以是磨砂玻璃、彩色玻璃、棱花玻璃等.骨架与地面的固定方式如图６-３１所示.
活动式屏风隔断可以移动放置.最简单的支承方式是在屏风扇下安装一个金属支承架.支架可以直接放在地面上,也可在支架下安装橡胶滚动轮或滑动轮,这样移动起来更加方便.
上一页
下一页
返回
第三节　隔墙与隔断的构造
２.镂空式隔断
镂空式隔断是公共建筑门厅、客厅等处分隔空间常用的一种形式,有竹制、木制的,也有混凝土预制构件的,形式多样,如图６-３３所示.隔断与地面、顶棚的固定也根据材料的不同而变化,可用钉、焊等方式连接.
３.玻璃隔断
玻璃隔断有透空式玻璃隔断和玻璃砖隔断两种.透空式玻璃隔断是采用普通平板玻璃、磨砂玻璃、刻花玻璃、压花玻璃、彩色玻璃以及各种颜色的有机玻璃等嵌入木框或金属框的骨架中,具有透光性.其主要用于幼儿园、医院病房等处,如图６-３４(a)所示.
上一页
下一页
返回
第三节　隔墙与隔断的构造
玻璃砖隔断是采用玻璃砖砌筑而成,既分隔空间又透光,常用于公共建筑的接待室、会议室等处,如图６-３４(b)所示.
４.其他隔断
还有多种其他隔断,如移动式隔断是可以随意闭合、开启,使相邻的空间随之变化成独立的或合一的空间的一种隔断形式.它可分为拼装式、滑动式、折叠式、悬吊式、卷帘式和起落式等多种形式.其多用于餐馆、宾馆活动室以及会堂.
家具式隔断是利用各种适用的室内家具来分隔空间的一种设计处理方式,它把空间分隔与功能使用以及家具配套巧妙地结合起来.这种形式多用于住宅的室内以及办公室的分隔等.
上一页
返回
图６-１　墙体的各部分名称
返回
图６-２膨胀聚苯板外保温系统基本构造
返回
图６-３　外墙内保温、夹心保温系统基本构造
返回
图６-４　墙体的结构布置方案
返回
图６-５　标准砖的尺寸关系
返回
图６-６　砖墙砌筑方式
返回
图６-７　空斗墙砌法
返回
图６-８　墙体的保温构造
返回
图６-１３　勒脚的构造做法
返回
图６-１４　散水的构造
返回
图６-１５　明沟的构造
返回
图６-１６　水平防潮层的构造
返回
图６-１７　垂直防潮层的构造
返回
图６-１８　窗台的构造
返回
图６-２０　附加圈梁
返回
图６-２３　钢筋砖过梁
返回
图６-２４　钢筋混凝土过梁
返回
图６-２５　复合墙体
返回
图６-２６　１/２砖砌隔墙的构造
返回
图６-２７　灰板条隔墙
返回
图６-３１　屏风式隔断
返回
图６-３３　镂空式隔断
返回
图６-３４　玻璃隔断
返回

展开更多......

收起↑
