(共62张PPT)

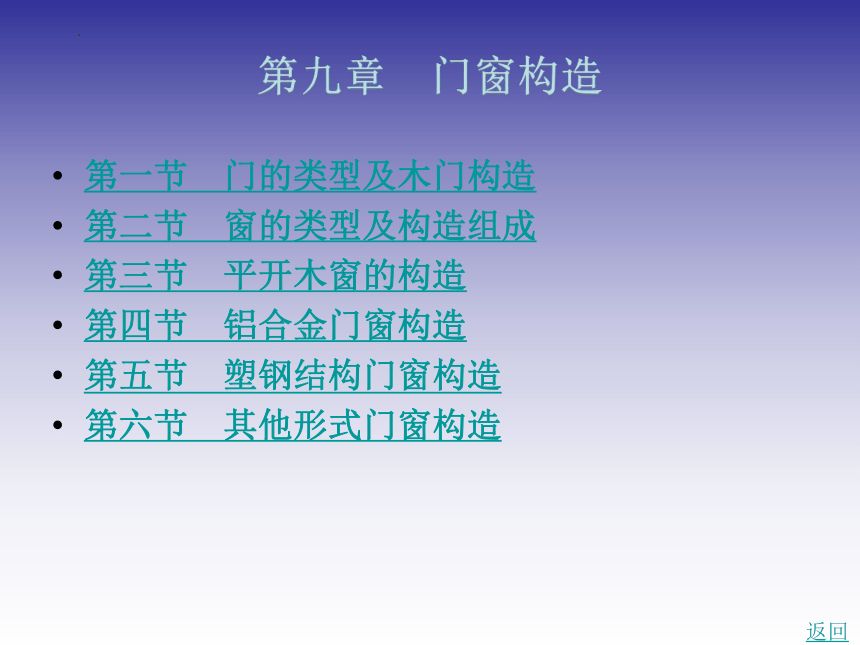

第九章　门窗构造
第一节　门的类型及木门构造
第二节　窗的类型及构造组成
第三节　平开木窗的构造
第四节　铝合金门窗构造
第五节　塑钢结构门窗构造
第六节　其他形式门窗构造
返回
第一节　门的类型及木门构造

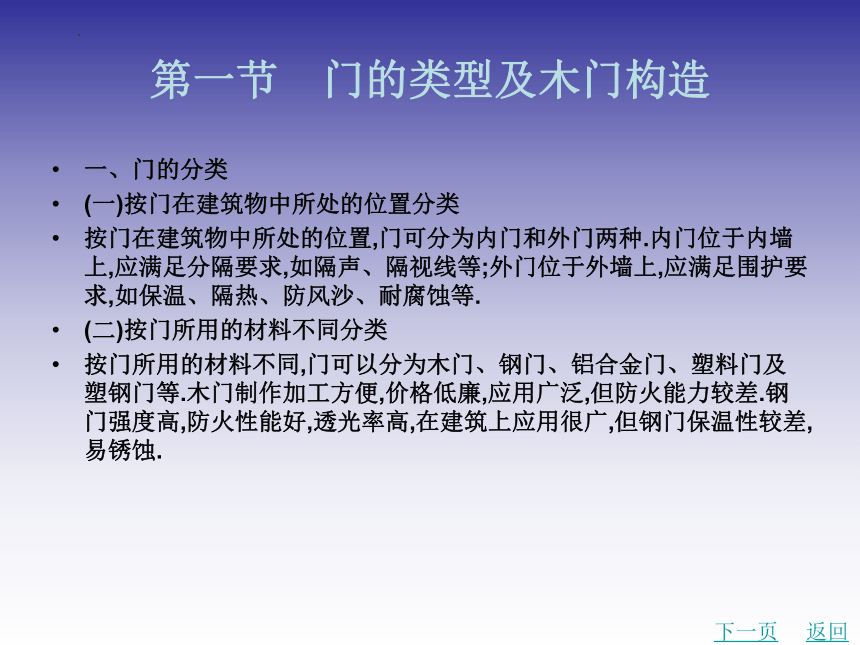

一、门的分类
(一)按门在建筑物中所处的位置分类
按门在建筑物中所处的位置,门可分为内门和外门两种.内门位于内墙上,应满足分隔要求,如隔声、隔视线等;外门位于外墙上,应满足围护要求,如保温、隔热、防风沙、耐腐蚀等.
(二)按门所用的材料不同分类
按门所用的材料不同,门可以分为木门、钢门、铝合金门、塑料门及塑钢门等.木门制作加工方便,价格低廉,应用广泛,但防火能力较差.钢门强度高,防火性能好,透光率高,在建筑上应用很广,但钢门保温性较差,易锈蚀.
下一页
返回

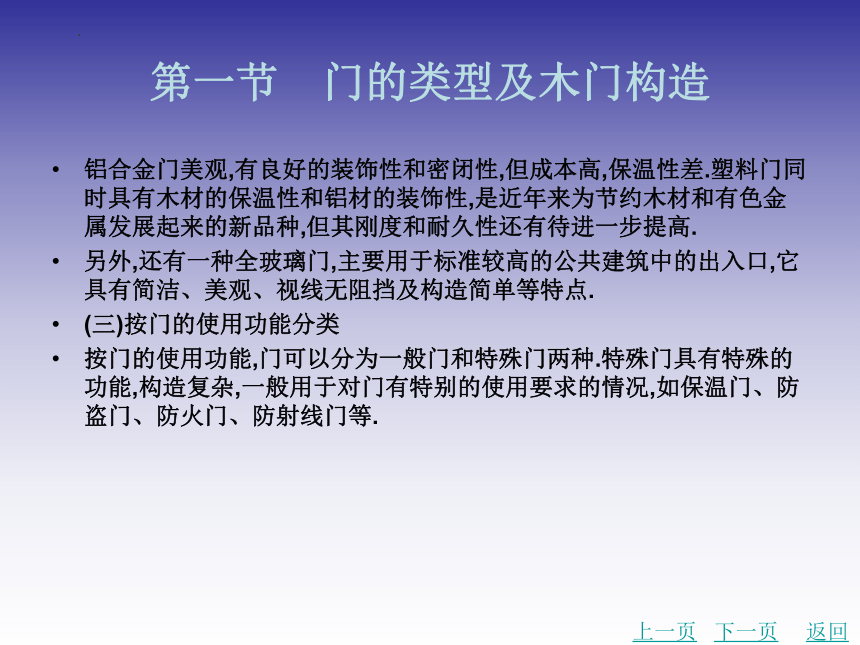

第一节　门的类型及木门构造
铝合金门美观,有良好的装饰性和密闭性,但成本高,保温性差.塑料门同时具有木材的保温性和铝材的装饰性,是近年来为节约木材和有色金属发展起来的新品种,但其刚度和耐久性还有待进一步提高.
另外,还有一种全玻璃门,主要用于标准较高的公共建筑中的出入口,它具有简洁、美观、视线无阻挡及构造简单等特点.
(三)按门的使用功能分类
按门的使用功能,门可以分为一般门和特殊门两种.特殊门具有特殊的功能,构造复杂,一般用于对门有特别的使用要求的情况,如保温门、防盗门、防火门、防射线门等.
上一页
下一页
返回
第一节　门的类型及木门构造
(四)按门扇的开启方式分类
按门扇的开启方式,门可以分为平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门及卷帘门等类型.
１.平开门
如图９-１(a)所示,平开门是水平方向开启的门,门扇与门框用铰链连接并绕在侧边安装的铰链转动,分单扇、双扇、内开和外开等形式.其具有构造简单、开启灵活、制作安装和维修方便等特点,所以在建筑物中使用最为广泛.
上一页
下一页
返回
第一节　门的类型及木门构造
２.弹簧门
如图９-１(b)所示,弹簧门的门扇与门框用弹簧铰链连接.门扇水平开启,分为单向弹簧门和双向弹簧门.其最大优点是门扇能够自动关闭.单向弹簧门常用于有自闭要求的房间,一般为单扇,如卫生间的门、纱门等.双向弹簧门多用于人流出入频繁或有自动关闭要求的公共场所,多为双扇门,如建筑物出入口的门、商场/商店的门等.双向弹簧门的门扇上一般要安装玻璃,以避免出入人流相互碰撞.
上一页
下一页
返回
第一节　门的类型及木门构造
３.推拉门
如图９-１(c)所示,推拉门的门扇开启时沿上、下设置的轨道左、右滑行,有单扇和双扇之分.开启后,门扇可隐藏在墙体的夹层中或贴在墙面上.推拉门占用面积小,受力合理,不宜变形,但构造较复杂,多用于分隔室内空间的轻便门和仓库、车间的大门.
４.折叠门
如图９-１(d)所示,折叠门的门扇由一组宽度约为６００mm 的窄门扇组成,窄门扇之间用铰链连接.开启后,门扇可折叠在一起推移到洞口的一侧或两侧,占用空间少.简单的折叠门,可以只在侧边安装铰链,复杂的还要在门的上边或下边装导轨及转动五金配件.其构造较复杂,适用于宽度较大的门.
上一页
下一页
返回
第一节　门的类型及木门构造

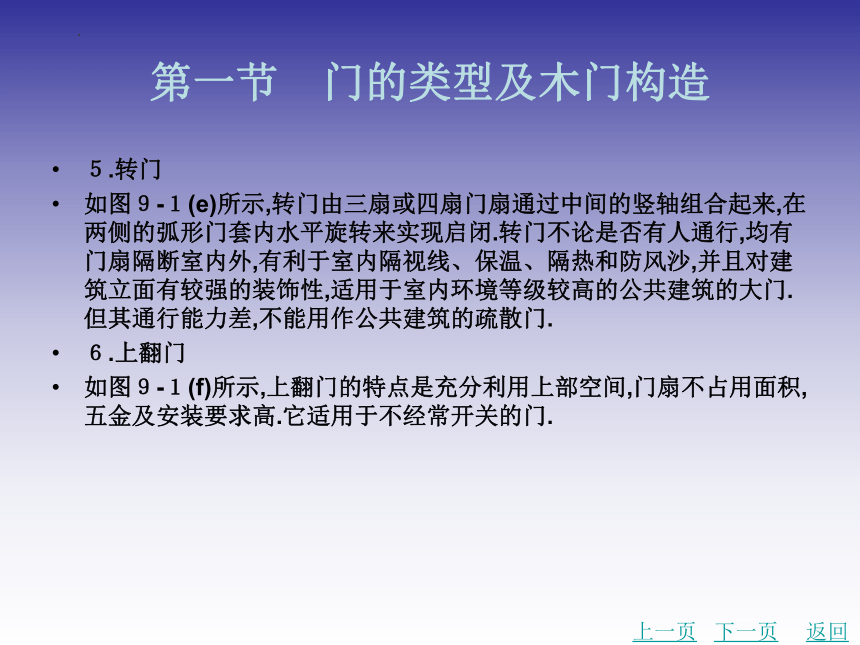

５.转门
如图９-１(e)所示,转门由三扇或四扇门扇通过中间的竖轴组合起来,在两侧的弧形门套内水平旋转来实现启闭.转门不论是否有人通行,均有门扇隔断室内外,有利于室内隔视线、保温、隔热和防风沙,并且对建筑立面有较强的装饰性,适用于室内环境等级较高的公共建筑的大门.但其通行能力差,不能用作公共建筑的疏散门.
６.上翻门
如图９-１(f)所示,上翻门的特点是充分利用上部空间,门扇不占用面积,五金及安装要求高.它适用于不经常开关的门.
上一页
下一页
返回
第一节　门的类型及木门构造

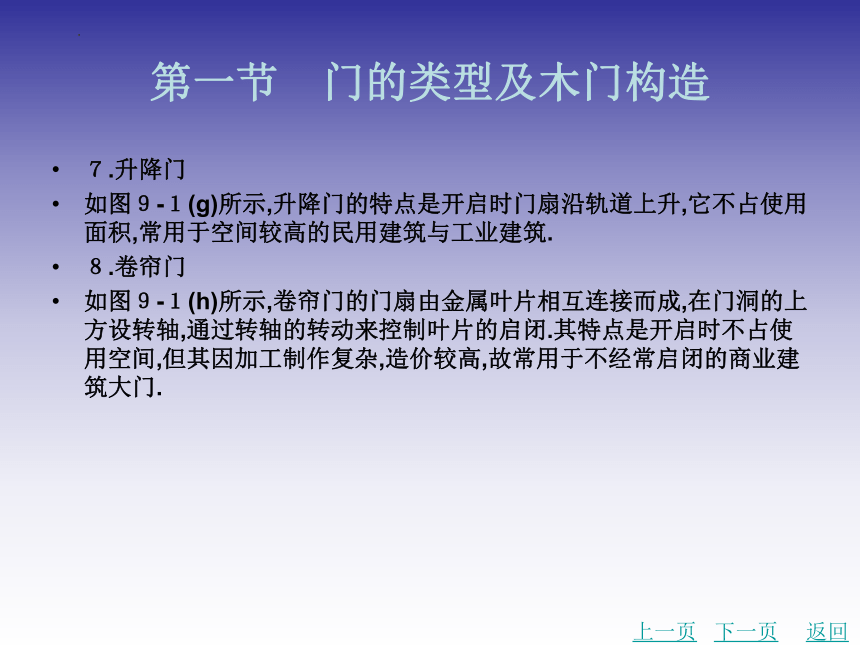

７.升降门
如图９-１(g)所示,升降门的特点是开启时门扇沿轨道上升,它不占使用面积,常用于空间较高的民用建筑与工业建筑.
８.卷帘门
如图９-１(h)所示,卷帘门的门扇由金属叶片相互连接而成,在门洞的上方设转轴,通过转轴的转动来控制叶片的启闭.其特点是开启时不占使用空间,但其因加工制作复杂,造价较高,故常用于不经常启闭的商业建筑大门.
上一页
下一页
返回
第一节　门的类型及木门构造

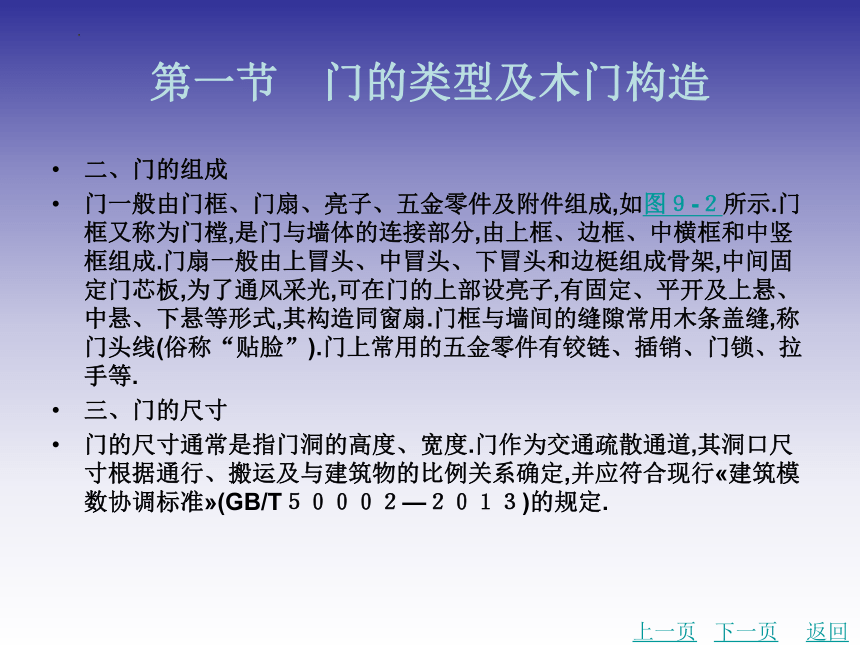

二、门的组成
门一般由门框、门扇、亮子、五金零件及附件组成,如图９-２所示.门框又称为门樘,是门与墙体的连接部分,由上框、边框、中横框和中竖框组成.门扇一般由上冒头、中冒头、下冒头和边梃组成骨架,中间固定门芯板,为了通风采光,可在门的上部设亮子,有固定、平开及上悬、中悬、下悬等形式,其构造同窗扇.门框与墙间的缝隙常用木条盖缝,称门头线(俗称“贴脸”).门上常用的五金零件有铰链、插销、门锁、拉手等.
三、门的尺寸
门的尺寸通常是指门洞的高度、宽度.门作为交通疏散通道,其洞口尺寸根据通行、搬运及与建筑物的比例关系确定,并应符合现行 建筑模数协调标准 (GB/T５０００２—２０１３)的规定.
上一页
下一页
返回
第一节　门的类型及木门构造

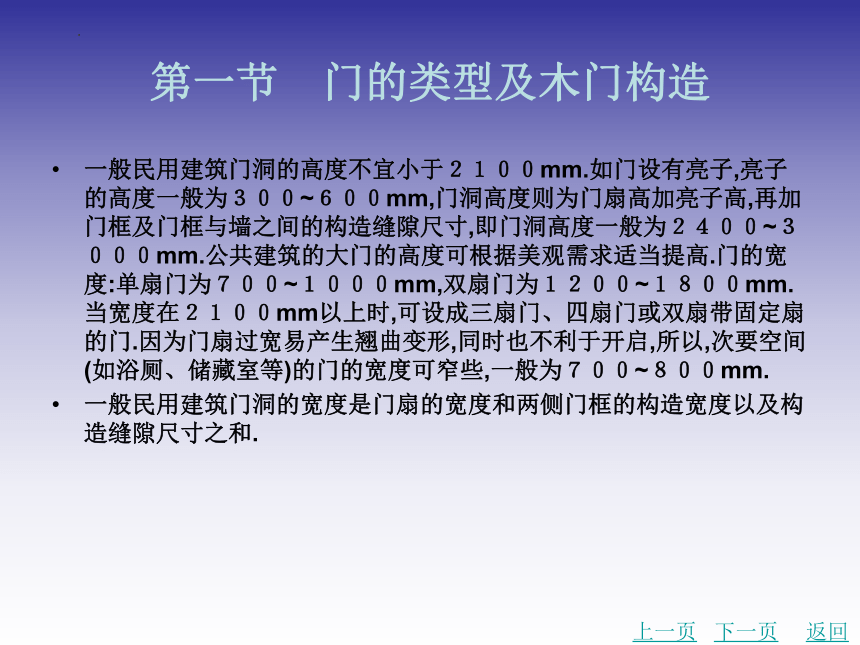

一般民用建筑门洞的高度不宜小于２１００mm.如门设有亮子,亮子的高度一般为３００~６００mm,门洞高度则为门扇高加亮子高,再加门框及门框与墙之间的构造缝隙尺寸,即门洞高度一般为２４００~３０００mm.公共建筑的大门的高度可根据美观需求适当提高.门的宽度:单扇门为７００~１０００mm,双扇门为１２００~１８００mm.当宽度在２１００mm以上时,可设成三扇门、四扇门或双扇带固定扇的门.因为门扇过宽易产生翘曲变形,同时也不利于开启,所以,次要空间(如浴厕、储藏室等)的门的宽度可窄些,一般为７００~８００mm.
一般民用建筑门洞的宽度是门扇的宽度和两侧门框的构造宽度以及构造缝隙尺寸之和.
上一页
下一页
返回
第一节　门的类型及木门构造

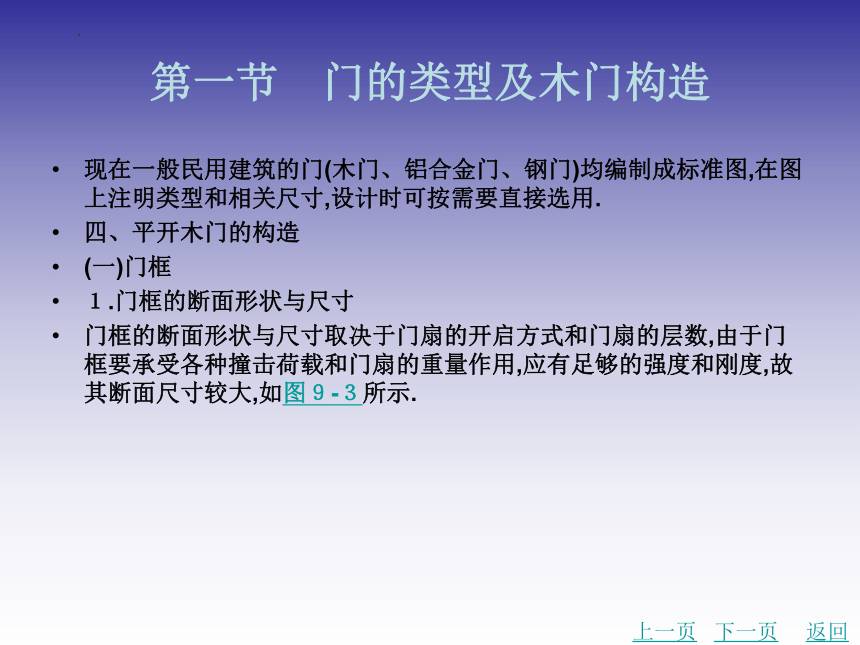

现在一般民用建筑的门(木门、铝合金门、钢门)均编制成标准图,在图上注明类型和相关尺寸,设计时可按需要直接选用.
四、平开木门的构造
(一)门框
１.门框的断面形状与尺寸
门框的断面形状与尺寸取决于门扇的开启方式和门扇的层数,由于门框要承受各种撞击荷载和门扇的重量作用,应有足够的强度和刚度,故其断面尺寸较大,如图９-３所示.
上一页
下一页
返回
第一节　门的类型及木门构造

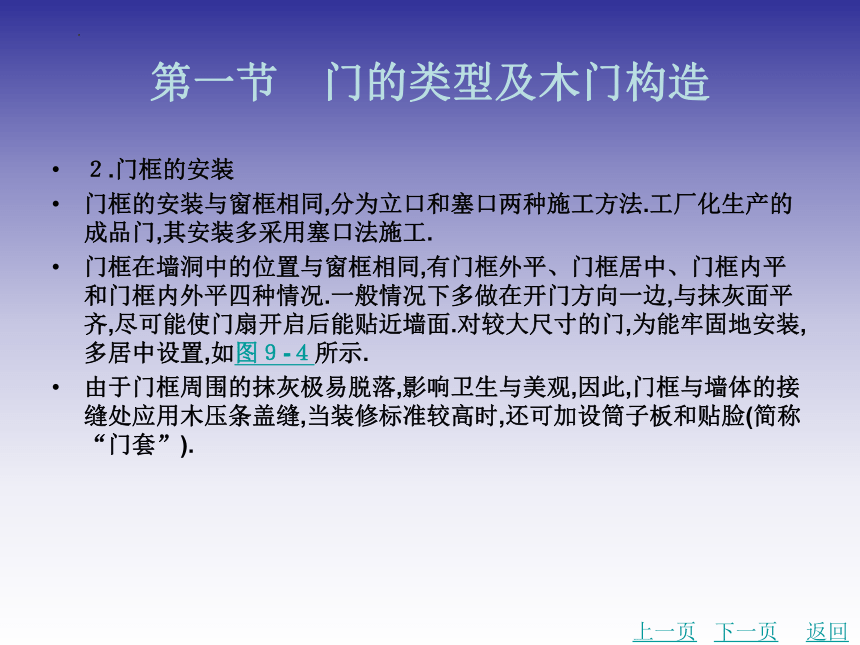

２.门框的安装
门框的安装与窗框相同,分为立口和塞口两种施工方法.工厂化生产的成品门,其安装多采用塞口法施工.
门框在墙洞中的位置与窗框相同,有门框外平、门框居中、门框内平和门框内外平四种情况.一般情况下多做在开门方向一边,与抹灰面平齐,尽可能使门扇开启后能贴近墙面.对较大尺寸的门,为能牢固地安装,多居中设置,如图９-４所示.
由于门框周围的抹灰极易脱落,影响卫生与美观,因此,门框与墙体的接缝处应用木压条盖缝,当装修标准较高时,还可加设筒子板和贴脸(简称“门套”).
上一页
下一页
返回
第一节　门的类型及木门构造
(二)门扇
根据门扇的不同构造形式,在民用建筑中常见的门有镶板门、拼板门、夹板门等.
１.镶板门
镶板门门扇由骨架和门芯板组成.骨架一般由上冒头、下冒头及边梃组成,有时中间还有中冒头或竖向中梃.门芯板可采用木板、胶合板、硬质纤维板及塑料板等,有时门芯板可部分或全部采用玻璃,则称为半玻璃(镶板)门或全玻璃(镶板)门.木制门芯板一般用厚度为１０~１５mm 的木板拼装成整块,镶入边梃和冒头中,板缝应结合紧密.
上一页
下一页
返回
第一节　门的类型及木门构造
在实际工程中,常用的接缝形式为高低缝和企口缝.门芯板在边梃和冒头中的镶嵌方式有暗槽、单面槽及双边压条三种,工程中用得较多的是暗槽,其他两种方法多用于玻璃门、纱门及百叶门.
镶板门门扇骨架的厚度一般为４０~４５mm.上冒头、中间冒头和边梃的宽度一般为７５~１２０mm,下冒头的宽度习惯上同踢脚高度,一般为２００mm 左右.中冒头为了便于开槽装锁,其宽度可适当增加,以弥补开槽对中冒头材料的削弱.
２.拼板门
拼板门的构造与镶板门相同,由骨架和拼板组成,只是拼板门的拼板用厚度为３５~４５mm的木板拼接而成,因而自重较大,但坚固耐久,多用于库房、车间的外门.
上一页
下一页
返回
第一节　门的类型及木门构造
３.夹板门
夹板门门扇由骨架和面板组成,骨架通常采用(３２~３５)mm×(３４~３６)mm 的木料制作,内部用小木料做成格形纵横肋条,肋距一般为３００mm 左右.在骨架的两面可铺钉胶合板、硬质纤维板或塑料板等,门的四周可用厚度为１５~２０mm 的木条镶边,以取得整齐美观的效果.根据功能的需要,夹板门上也可以局部加玻璃或百叶,一般在装玻璃或百叶处做一个木框,用压条镶嵌.夹板门构造简单,自重轻,外形简洁,但不耐潮湿与日晒,多用于干燥环境中的内门.
上一页
返回
第二节　窗的类型及构造组成
窗是房屋建筑中非常重要的组成配件之一,其主要作用是采光、通风、接受日照和供人眺望等,它对保证建筑物能够正常、安全、舒适地使用具有很大的影响.
一、窗的分类
(一)按窗的框料材质分类
按窗所用的框架材料不同,窗可分为木窗、钢窗、铝合金窗和塑料窗等单一材料的窗,以及塑钢窗、铝塑窗等复合材料的窗.其中,铝合金窗和塑钢窗外观精美、造价适中、装配化程度高,铝合金窗的耐久性好,塑钢窗的密封、保温性能优良,所以,其在建筑工程中应用广泛;木窗由于消耗木材量大,耐火性、耐久性和密闭性差,其应用已受到限制.
下一页
返回
第二节　窗的类型及构造组成
(二)按窗的层数分类
按窗的层数窗可分为单层窗和双层窗两种.其中,单层窗构造简单,造价低,多用于一般建筑;双层窗的保温、隔声、防尘效果好,多用于对窗有较高功能要求的建筑;双层窗和双层中空玻璃窗的保温、隔声性能优良,是节能型窗的理想类型.
(三)按窗的开启方式分类
按窗的开启方式的不同,窗可分为固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等,如图９-５所示.
上一页
下一页
返回
第二节　窗的类型及构造组成
１.固定窗
固定窗是将玻璃直接镶嵌在窗框上,不设可活动的窗扇,不能开启,一般用于只要求有采光、眺望功能的窗,如走道的采光窗和一般窗的固定部分,如图９-５(a)所示.
２.平开窗
平开窗是将玻璃安装在窗扇上,窗扇通过铰链与窗框连接,有内开和外开之分.它构造简单,制作、安装、维修、开启等都比较方便,在一般建筑中应用最为广泛,如图９-５(b)、(c)所示.
上一页
下一页
返回
第二节　窗的类型及构造组成
３.悬窗
按旋转轴位置的不同,悬窗可分为上悬窗、中悬窗和下悬窗三种.上悬窗和中悬窗向外开,防雨效果好,且有利于通风,尤其用于高窗时,开启较为方便,常用作门上的亮子和不方便手动开启的高侧窗.下悬窗防雨性能较差,且开启时占据较多的室内空间,多用于有特殊要求的房间,如图９-５(d)、(e)、(f)所示.
４.立转窗
立转窗的窗扇可以沿竖轴转动,竖轴可设在窗扇中心,也可以略偏于窗扇一侧.立转窗的通风效果好,但密闭性能较差,不宜用于寒冷和多风沙的地区,如图９-５(g)所示.
上一页
下一页
返回
第二节　窗的类型及构造组成
５.推拉窗
推拉窗是窗扇沿着导轨或滑槽推拉开启的窗.根据推拉方向的不同,推拉窗可分为水平推拉窗和垂直推拉窗两种.水平推拉窗需要在窗扇上、下设轨槽;垂直推拉窗要有滑轮及平衡措施.推拉窗开启时不占据室内外空间,窗扇和玻璃的尺寸可以较大,但它不能全部开启.窗扇的受力状态好,适宜安装大玻璃,但通风面积受到限制,如图９-５(h)所示.
６.百叶窗
百叶窗的窗扇一般用塑料、金属或木材等制成小板材,与两侧框料相连接,有固定式和活动式两种.百叶窗的采光效率低,主要用于遮阳、防雨及通风,如图９-５(i)所示.另外,根据窗扇所镶嵌的透光材料的不同,窗还可分为玻璃窗、百叶窗和纱窗等类型.
上一页
下一页
返回
第二节　窗的类型及构造组成
二、窗的组成与尺寸
(一)窗的组成
窗一般由窗框、窗扇和五金零件三部分组成,如图９-６所示.窗框又称为窗樘,是窗与墙体的连接部分,由上框、下框、边框、中横框和中竖框组成.窗扇是窗的主体部分,可分为活动扇和固定扇两种.一般由上冒头、下冒头、边梃和窗芯(又叫窗棂)组成骨架,中间固定玻璃、窗纱或百叶.窗扇与窗框多用五金零件连接,常用的五金零件包括铰链、插销、风钩及拉手等.当建筑的室内装修标准较高时,窗洞口周围可增设贴脸、筒子板、压条、窗台板及窗帘盒等附件.
上一页
下一页
返回
第二节　窗的类型及构造组成
(二)窗的尺寸
窗的尺寸应根据采光、通风与日照的需要来确定,同时兼顾建筑造型和 建筑模数协调标准 (GB/T５０００２—２０１３)等的要求.为确保窗坚固、耐久,应限制窗扇的尺寸,一般平开木窗的窗扇高度为８００~１２００mm,宽度不大于５００mm;上、下悬窗的窗扇高度为３００~６００mm;中悬窗的窗扇高度不大于１２００mm,宽度不大于１０００mm;推拉窗的高、宽均不宜大于１５００mm.目前,各地均有窗的通用设计图集,可根据具体情况直接选用.
上一页
返回
第三节　平开木窗的构造
一、木窗的断面形状与尺寸
木窗窗框的断面形状与尺寸主要由窗扇的层数、窗扇厚度、开启方式、窗洞口尺寸及当地风力大小来确定,一般多为经验尺寸,可根据具体情况确定.常见单层窗窗框的断面形状及尺寸如图９-７所示.
窗扇的厚度为３５~４２mm,上、下冒头和边梃的宽度为５０~６０mm,下冒头若加披水板,应比上冒头加宽１０~２５mm.窗芯宽度一般为２７~４０mm.为镶嵌玻璃,在窗扇外侧要做裁口,其深度为８~１２mm,但不应超过窗扇厚度的１/３.其构造如图９-８所示.窗料的内侧常做装饰性线脚,既少挡光又美观.两窗扇之间的接缝处,常做高低缝的盖口,也可以一面或两面加钉盖缝条,以提高其防风挡雨能力.
下一页
返回
第三节　平开木窗的构造
二、双层窗
为了满足保温、隔声等要求,可设置双层窗.双层窗按其窗扇和窗框的构造以及开启方向的不同,可分为以下几种.
１.子母扇内开窗
子母扇窗是单框双层窗扇的一种形式,双层窗的特点是省料,透光面积大,有一定的密闭保温效果,如图９-９(a)所示.其中,子扇略小于母扇,但玻璃的尺寸相同,窗扇以铰链与窗框相连,子扇与母扇相连,两扇都内开.
２.子母扇内外开窗
子母扇内外开窗是在一个窗框上内外双裁口,一扇外开,另一扇内开,是单框双层窗扇,如图９-９(b)所示.这种窗的内外扇的形式、尺寸完全相同,构造简单,内扇可以改换成纱扇.
上一页
下一页
返回
第三节　平开木窗的构造
３.分框双层窗
分框双层窗的窗扇可以内外开,内外扇通常都内开.寒冷地区的墙体较厚,宜采用这种双层窗,内外窗扇净距一般在１００mm 左右,如图９-９(c)所示.
４.双层玻璃窗和中空玻璃窗
双层玻璃窗,即在一个窗扇上安装两层玻璃,增加玻璃的层数,主要是利用玻璃间的空气间层来提高保温和隔声能力.其间层宜控制在１０~１５mm,一般不宜封闭,在窗扇的上、下冒头需做透气孔,如图９-１０所示.可将双层玻璃窗改用中空玻璃,它是保温窗的发展方向之一,但成本较高.
上一页
下一页
返回
第三节　平开木窗的构造
三、玻璃的选择与安装
普通窗一般均采用厚度为３mm 的无色透明平板玻璃,单块玻璃的面积较大时,可选用６mm 的加厚玻璃,同时,应加大窗扇用料的尺寸与刚度.为了满足保温、隔声、遮挡视线以及防晒等特殊要求,可选用双层中空玻璃、磨砂玻璃、压花玻璃或钢化玻璃等.玻璃的安装,一般先用小铁钉固定在窗扇上,然后用油灰(桐油石灰)或玻璃密封膏镶嵌成斜角形,或者用小条镶钉.
上一页
下一页
返回
第三节　平开木窗的构造
四、窗框与窗扇的连接
窗框与窗扇之间既要开启方便,又要关闭紧密.通常,在窗框上做裁口(也叫“铲口”),深度为１０~１２mm,也可以钉小木条形成裁口,以节约木料,如图９-１１(a)、(b)所示.在窗框接触面处窗扇一侧做斜面,这可以保证扇、框外表面接口处缝隙最小,如图９-１１(c)所示.为了提高防风挡雨能力,可以在裁口处设回风槽,以减小风压和渗透量,或在裁口处装密封条,如图９-１１(d)、(e)所示.
上一页
下一页
返回
第三节　平开木窗的构造
五、窗框的安装
根据房间的使用要求、墙体的材料与厚度,窗框在墙洞中的位置有窗框内平、窗框居中和窗框外平三种情况,如图９-１２所示.窗框内平时,对室内开启的窗扇,可贴在内墙面,少占用室内空间.当墙体较厚时,窗框居中布置,外侧可设窗台,内侧可做窗台板.窗框外平多用于板材墙或厚度较薄的外墙.
窗框的安装方式有立口和塞口两种.立口又称为立樘子,施工时先将窗框立好,然后砌窗间墙,以保证窗框与墙体结合紧密、牢固.塞口是砌墙时先留出窗洞口,然后再安装窗框.在洞口两侧每隔５００~７００mm 预埋一块防腐木砖.安装窗框时,用长钉或螺钉将窗框钉在木砖上,每边的固定点不少于两个,为便于安装,预留洞口应比窗框外缘尺寸稍大２０~３０mm.塞口安装施工方便,但框与墙间的缝隙较大.
上一页
下一页
返回
第三节　平开木窗的构造
窗框与墙间的缝隙应填塞密实,以满足防风、挡雨、保温、隔声等要求.一般情况下,洞口边缘可采用平口,用砂浆或油膏嵌缝.为保证嵌缝牢固,常在窗框靠墙一侧内外两角做灰口.对寒冷地区以在洞口两侧外缘做高低口为宜,缝内填弹性密封材料,以增强密闭效果;标准较高的常做贴脸或筒子板.木窗框靠墙一面易受潮变形,通常当窗框的宽度大于１２０mm 时,在窗框外侧开槽(俗称“背槽”),并作防腐处理.
六、窗的五金零件
窗的五金零件有铰链、插销、梃钩、拉手、铁三角等.
上一页
返回
第四节　铝合金门窗构造
铝合金门窗轻质高强,具有良好的气密性和水密性.其隔声、隔热、耐腐蚀性能都较普通钢、木门窗有显著的提高,对有隔声、隔热、防暴雨、多腐蚀性气体环境地区的建筑尤为适用.铝合金门窗不需要涂漆,不褪色,不需要经常维修保护,还可以通过表面着色和涂抹处理获得多种不同的色彩和花纹,具有良好的装饰效果,从而在世界范围内得到了广泛的应用.
一、铝合金门窗的分类
常用铝合金门窗按开启方式可分为推拉门窗、平开门窗、固定门窗、滑撑窗、悬挂窗、百叶窗、弹簧门、卷帘门等;按截面高度可分为３８系列、５５系列、６０系列、７０系列、１００系列等.
下一页
返回
第四节　铝合金门窗构造
表９-２列举了常用铝合金门窗断面形式.铝合金门窗设计通常采用定型产品,选用时应根据不同地区、不同气候、不同环境、不同建筑物的不同使用要求,选用不同的门窗框系列.
二、铝合金门窗框的安装
铝合金门窗框的安装也应采用塞口法,窗框外侧与洞口应弹性连接牢固,一般用螺钉固定钢质锚固件,安装时与墙柱中的预埋钢件焊接或铆固.门窗框与墙体等的连接固定点,每边不得少于两点,且间距不得大于０.７m.门窗框与洞口四周缝隙,一般采用软质保温材料填塞,如矿棉毡条、泡沫塑料条等,分层填实,外表留５~８mm深的槽口用密封膏密封,如图９-１４所示.
上一页
下一页
返回
第四节　铝合金门窗构造
这种做法主要是为了防止门窗框四周形成冷热交换区而产生结露,影响防寒、防风的正常功能和墙体的寿命以及建筑物的隔声、保温等功能.同时,这也避免了门窗框直接与混凝土、水泥砂浆接触,消除了碱对门窗框的腐蚀.图９-１５所示为７０系列推拉窗示意.
铝合金门窗玻璃视玻璃面积大小和抗风等强度要求及隔声、遮光、热工等要求可选用厚度为３~８mm 的平板玻璃、镀膜玻璃、钢化玻璃或中空玻璃.玻璃的安装要求各边加弹性垫块.不允许玻璃侧边直接与铝合金门窗接触.玻璃安装后,应用橡胶密封条或密封胶将四周压牢或填满.
上一页
返回
第五节　塑钢结构门窗构造
塑钢窗是以PVC为主要原料制成空腹多腔异型材,中间设置薄壁加强型钢(简称“加强筋”),经加热焊接而成的一种新型窗.它具有导热系数低、耐弱酸碱、无须油漆等优点,并有良好的气密性、水密性、隔声性等,是国家重点推荐的新型节能产品,目前已在建筑中被广泛推广采用.
一、塑钢门窗的分类
常用塑钢门窗按开启方式有推拉门窗、平开门窗、固定门窗等;塑钢门窗按其型材的截面高度分为４５系列、５３系列、６０系列、８５系列等.
下一页
返回
第五节　塑钢结构门窗构造
二、塑钢门窗的安装
塑钢门窗用塞口法安装,绝不允许与洞口同砌.安装时,用金属铁卡或膨胀螺钉把窗框固定到墙体上,每边固定点不应少于三点,安装固定检查无误后,在窗框与墙体间的缝隙处填入防寒毛毡卷或泡沫塑料,再用１∶２水泥砂浆填实、抹平,如图９-１６所示.
塑钢门窗玻璃的安装同铝合金门窗相似,先在窗扇异型材一侧凹槽内嵌入密封条,并在玻璃四周安放橡塑垫块或底座,待玻璃安装到位后,再将已镶好密封条的塑料压条嵌装固定压紧.图９-１７所示为塑钢推拉窗示意.
上一页
返回
第六节　其他形式门窗构造
一、塑料窗
塑料窗是采用PVC工程塑料为原料,经专用挤压机具挤压形成空心型材,并用该型材作为窗的框料.其主要特性是刚性强,耐冲击、耐腐蚀性能好,使用寿命长,且具有很好的气密性、水密性和电绝缘性.
塑料窗按其型材尺寸分为５０系列、６０系列、８０系列、９０系列和１００系列.各系列的号码为型材断面的标志宽度.窗扇面积越大,所需型材的断面尺寸也越大;塑料窗按开启方式分为平开窗、推拉窗、旋转窗及固定窗;塑料窗按窗扇结构方式分为单玻、双玻、三玻、百叶窗和气窗.
下一页
返回
第六节　其他形式门窗构造
二、钢窗
钢窗与木窗相比,具有强度高,刚度大,耐久、耐火性能好,外形美观以及便于工厂化生产等特点.钢窗的透光系数较大,与同样大小洞口的木窗相比,其透光面积增加１５％左右,但钢窗易受酸碱和有害气体的腐蚀,其加工精度和观感稍差,目前较少在民用建筑中使用.
１.钢窗的类型
根据钢窗使用材料形式的不同,钢窗可以分为实腹式和空腹式两种.
(１)实腹式钢窗.实腹式钢窗采用的热轧型钢有２５mm、３２mm、４０mm 三种系列,肋厚为２.５~４.５mm,适用于风荷载不超过０.７kN/m２的地区.民用建筑中窗料多用２５mm和３２mm 两种系列.部分实腹式钢窗材料的料型与规格如图９-１８所示.
上一页
下一页
返回
第六节　其他形式门窗构造
(２)空腹式钢窗.空腹式钢窗材料是采用低碳钢经冷轧、焊接而成的异形管状薄壁钢材,其壁厚为１.２~２.５mm.目前,在我国主要有沪式和京式两种类型.空腹式钢窗壁薄,质量轻,节约钢材,但不耐锈蚀,应注意保护和维修.一般在成型后,其内、外表面均需作防锈处理,以提高防锈蚀的能力.
２.钢窗的组合与连接
当钢窗洞口尺寸不大时,可采用基本钢窗,直接安装在洞口上.较大的窗洞口则需用标准的基本单元和拼料拼接而成,拼料支承着整个窗,以保证钢门窗的刚度和稳定性.基本单元的组合方式有三种,即竖向组合、横向组合和横竖向组合,如图９-２０所示.
基本钢窗与拼料间用螺栓牢固连接,并用油灰嵌缝,如图９-２１所示.
上一页
下一页
返回
第六节　其他形式门窗构造
３.钢窗的安装
钢窗玻璃的安装方法与木窗不同,一般先用油灰打底,然后用弹簧夹子或钢皮夹子将玻璃嵌固在钢窗上,然后再用油灰封闭.
钢窗一般采用塞口法安装,窗框与洞口四周通过预埋铁件用螺钉牢固连接.固定点的间距为５００~７００mm.在砖墙上安装时多预留孔洞,将燕尾形铁脚插入洞口,并用砂浆嵌牢.在钢筋混凝土梁或墙柱上则先预埋铁件,将钢窗的Z形铁脚焊接在预埋钢板上.
上一页
下一页
返回
第六节　其他形式门窗构造
三、建筑节能门窗
建筑节能门窗是集门窗形式、型材、玻璃、五金配件、密封条为一体的综合体,只有做到良好的构造连接,才能很好地达到节能的效果,实现应有的功能和作用.
１.建筑节能门窗的尺寸与开启方式
建筑节能门窗的最大外形尺寸和立面应在满足建筑节能传热系数、气密性能和遮阳系数、采光和隔声等要求的同时,还要考虑门窗的力学性能要求、型材断面结构尺寸要求、洞口安装的具体要求.门窗开启扇的最大尺寸,应根据门窗框料的抗压强度计算结果、窗扇的自重、选用五金件的承载力和五金件与门窗框扇的连接强度确定.
上一页
下一页
返回
第六节　其他形式门窗构造
建筑节能窗的形式主要有推拉窗、平开窗、固定窗、悬窗、提拉窗;建筑节能门常用的形式有平开门、推拉门、折叠门.从节能角度应优先选用固定窗和平开门窗.固定窗、平开窗、悬窗的窗扇与窗框之间应使用橡胶密封压条(固定窗无窗扇,玻璃直接安装在窗框上),窗扇关闭后压紧橡胶密封压条,使窗扇与窗框间没有空隙,令其难以形成对流,以保证窗户气密性良好.
２.建筑节能门窗的构造组成
室内热量透过窗户损失,主要是通过玻璃(以辐射的形式)、窗框(以传导的形式)、窗框与玻璃之间的密封条(以空气渗透的形式)传递到室外的.直接影响门窗节能的构造主要包括框体部分、采光部分、密封连接部分.
上一页
下一页
返回
第六节　其他形式门窗构造
四、特殊要求的门窗
１.防火门窗
防火门窗多用于加工易燃品的车间或仓库.门窗框应与墙体固定牢固、垂直通角,通常用电焊或射钉枪将门窗框固定.甲级、乙级防火门框上缠有防烟条槽.当门框固定后,在油漆前再用圆钉和树脂胶镶嵌固定好防烟条.
根据车间对防火门耐火等级的要求,门扇可以采用钢板、木板外贴石棉板再包以镀锌薄钢板或木板外直接包镀锌薄钢板等构造措施,并在门扇上设泄气孔.防火门的开启方向必须面向易于人员疏散的地方.
上一页
下一页
返回
第六节　其他形式门窗构造
防火门常采用自重下滑关闭门,当火灾发生时,易熔合金片被熔断后,重锤落地,门扇就会依靠自重下滑关闭.当洞口尺寸较大时,可做成两个门扇相对下滑.
２.隔声门
隔声门的隔声效果与门扇的材料及门缝的密闭有关.隔声门常采用多层复合结构,即在两层面板之间填吸声材料,如玻璃棉、玻璃纤维板等.
一般隔声门的面板常采用整体板材(如五层胶合板、硬质木纤维板等).通常在门缝内粘贴填缝材料,如橡胶管、海绵橡胶条、泡沫塑料条等以提高隔声效果,并选择合理的裁口形式,如斜面裁口比较容易关闭紧密.
上一页
返回
图９-１　门的类型
返回
图９-２　门的组成
返回
图９-３　门框的断面形状及尺寸
返回
图９-４　门框在墙洞中的位置
返回
图９-５　按窗的开启方式分类
返回
图９-６　窗的组成
返回
图９-７　常见单层窗窗框的断面形状与尺寸
返回
图９-８　窗扇的构造
返回
图９-９　子母扇窗
返回
图９-１０　双层玻璃窗和中空玻璃窗
返回
图９-１１　窗框与窗扇间的缝隙处理
返回
图９-１２　窗框在墙洞中的位置
返回
表９-２　常用铝合金门窗断面形式
返回
图９-１４　铝合金门窗安装节点
返回
图９-１５　７０系列推拉窗示意
返回
图９-１６　塑钢门窗安装节点
返回
图９-１７　塑钢推拉窗示意
返回
图９-１８实腹式钢窗材料的料型与规格
返回
图９-２０　钢窗的组合方式
返回
图９-２１　基本钢窗与拼料的连接
返回
