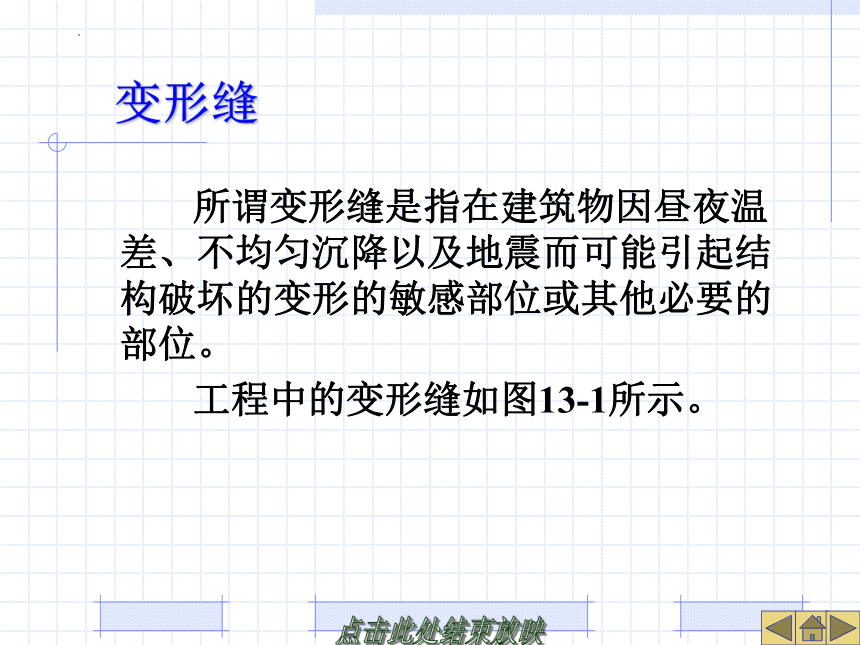

变形缝
所谓变形缝是指在建筑物因昼夜温差、不均匀沉降以及地震而可能引起结构破坏的变形的敏感部位或其他必要的部位。

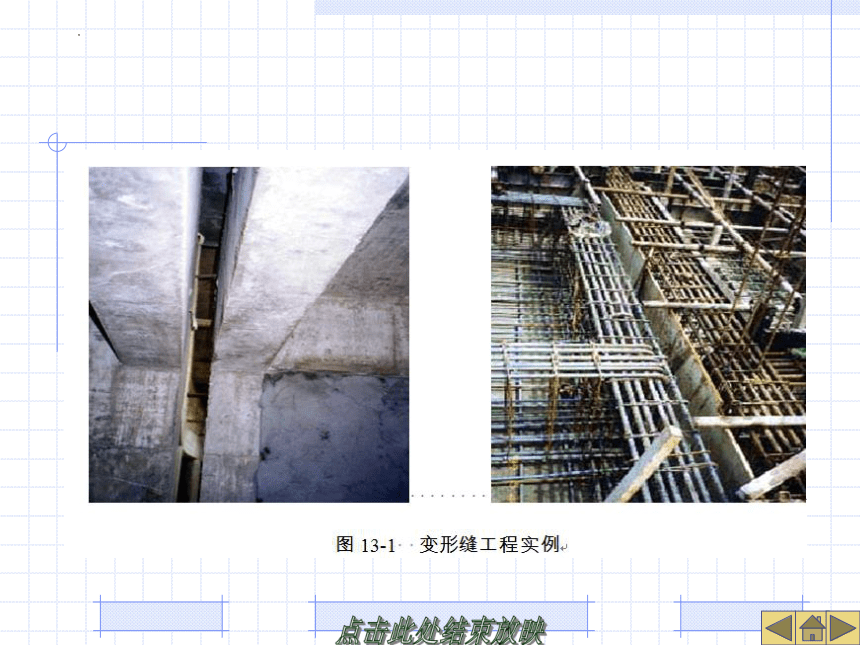

工程中的变形缝如图13-1所示。

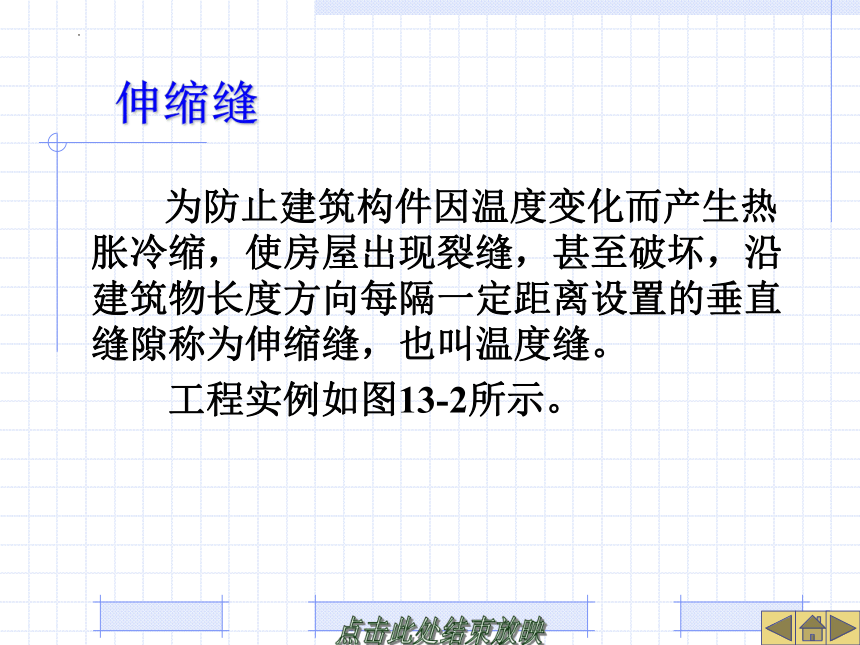

伸缩缝
为防止建筑构件因温度变化而产生热胀冷缩，使房屋出现裂缝，甚至破坏，沿建筑物长度方向每隔一定距离设置的垂直缝隙称为伸缩缝，也叫温度缝。
工程实例如图13-2所示。

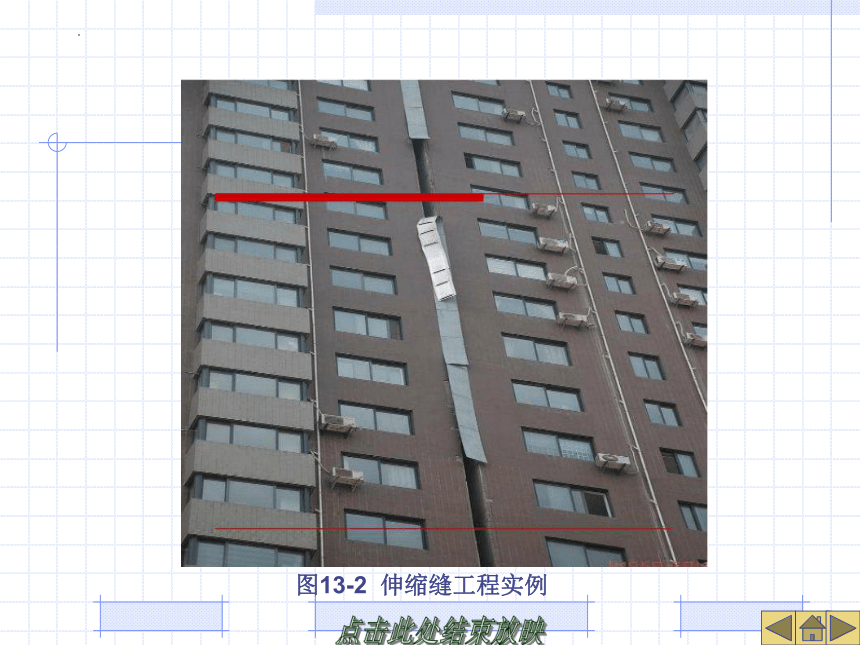

图13-2 伸缩缝工程实例

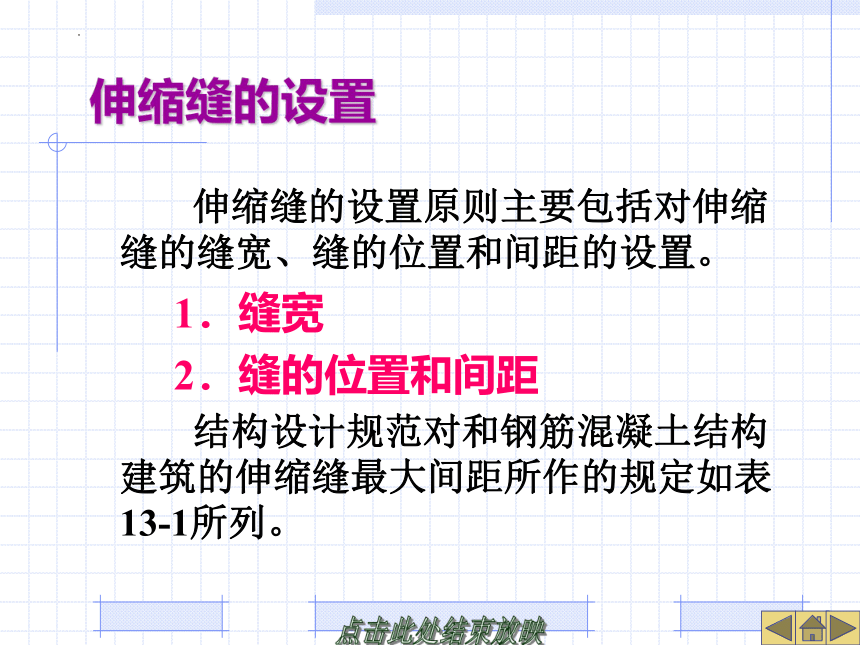

伸缩缝的设置
伸缩缝的设置原则主要包括对伸缩缝的缝宽、缝的位置和间距的设置。
1．缝宽
2．缝的位置和间距
结构设计规范对和钢筋混凝土结构建筑的伸缩缝最大间距所作的规定如表13-1所列。
结构类型 室内或土中(m) 露天(m)
排架结构 装配式 100 70
框架结构 装配式 75 50
现浇式 55 35
剪力墙结构 装配式 65 40
现浇式 45 30
挡土墙、地下室墙等类结构 装配式 40 30
现浇式 30 20

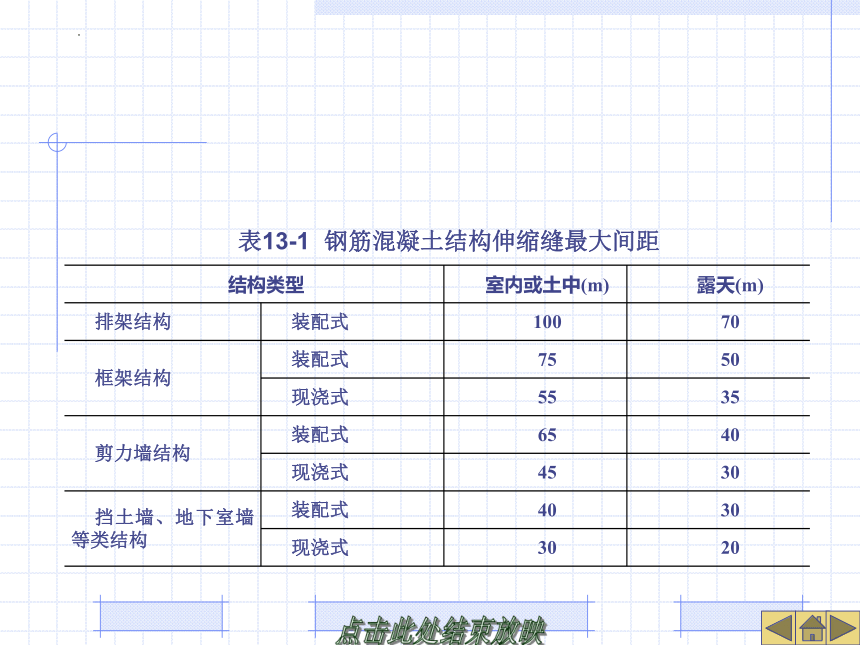

表13-1 钢筋混凝土结构伸缩缝最大间距

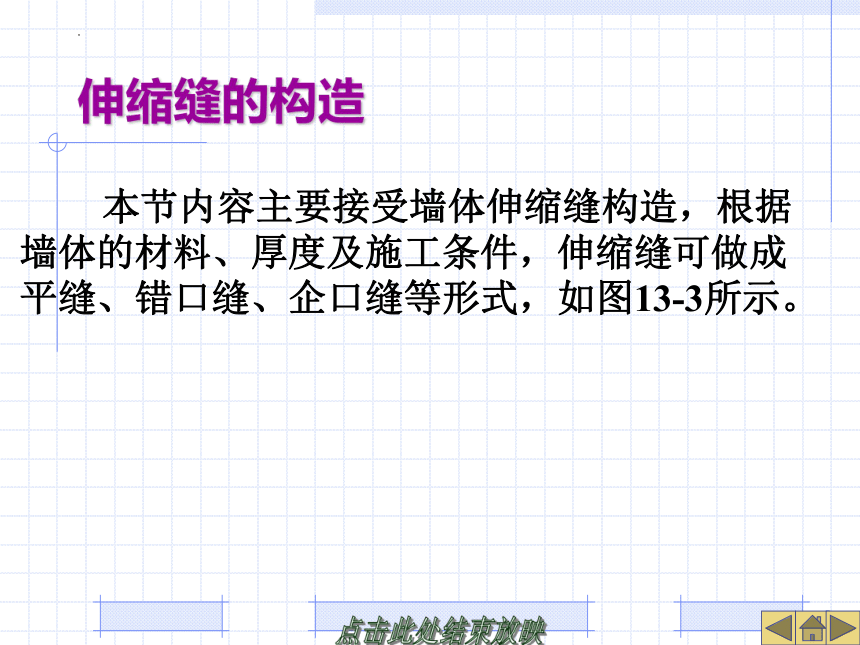

伸缩缝的构造
本节内容主要接受墙体伸缩缝构造，根据墙体的材料、厚度及施工条件，伸缩缝可做成平缝、错口缝、企口缝等形式，如图13-3所示。

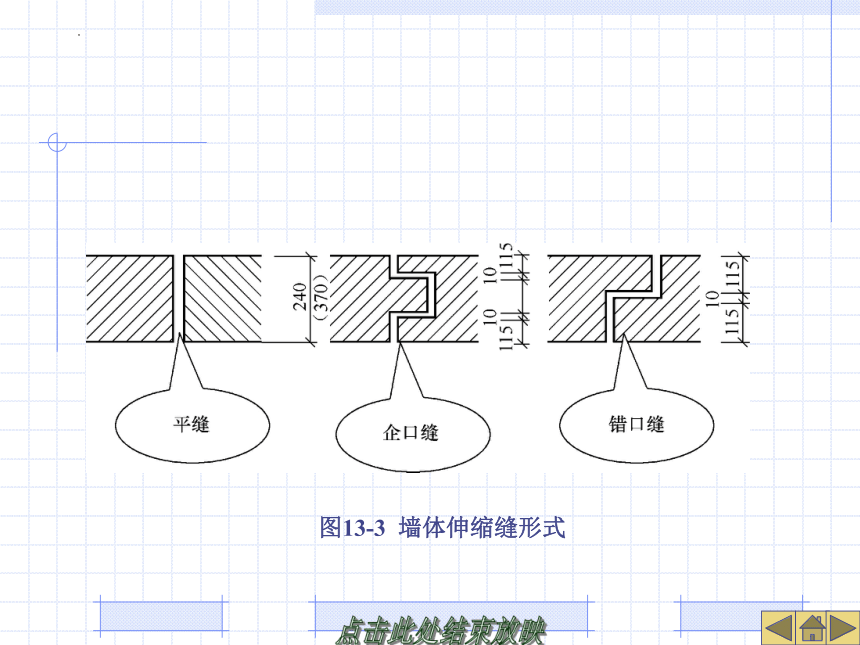

图13-3 墙体伸缩缝形式
（a）外墙伸缩缝 （b）内墙伸缩缝

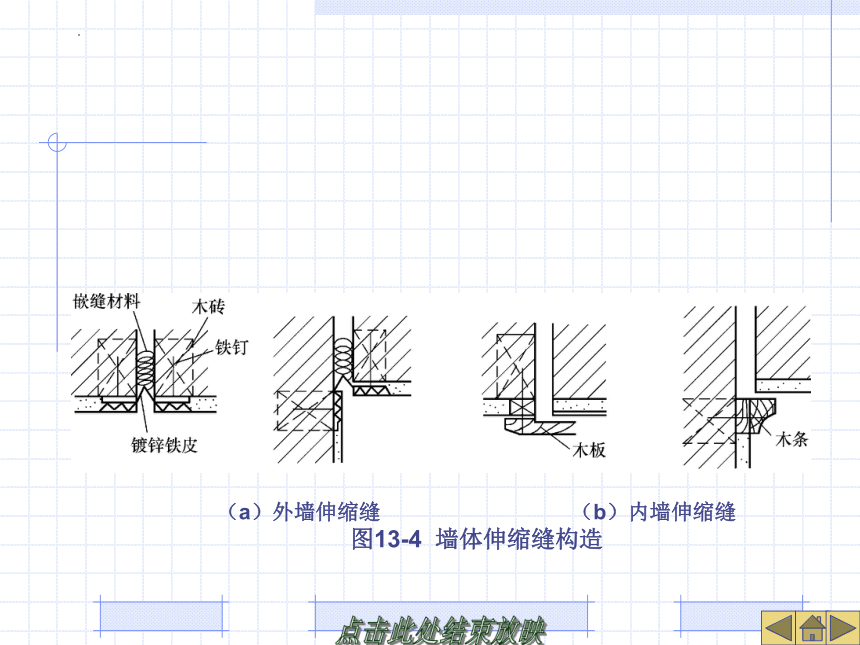

图13-4 墙体伸缩缝构造
沉降缝
为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝隙称为沉降缝。
沉降缝的工程实例如图13-5所示。
图13-5 沉降缝工程实例
沉降缝的设置
沉降缝的设置主要包括沉降缝的设置和沉降缝的设置宽度。
1.沉降缝的缝宽
沉降缝的宽度与地基情况及建筑高度有关，地基越软的建筑物，沉陷的可能性越高，沉降后所产生的倾斜距离越大。具体数据如表13-2所列。
地基性质 建筑物高度或层数 缝宽（mm）
一般地基 H<5m H=5～8m H=10～15m 30
50
70
软弱地基 2～3层 4～5层 6层以上 50～80
80～120
>120
湿陷性黄土地基 — 30～70
表13-2 沉降缝的设置
2．沉降缝的设置位置
沉降缝必须从建筑物的屋顶到基础底面全部断开，沉降缝的设置位置需遵循下面6种原则。
（1）建筑物复杂平面的转折部位；
（2）高度差异或荷载有差异的部位；
（3）埋深相差较大的部位；
（4）结构类型不同的部位；
（5）地基承载相差较大的部位；
（6）新旧建筑相毗邻的部位。
沉降缝的构造
1．墙体的沉降缝构造
一般外侧缝口宜根据缝的宽度不同，采用两种形式的金属调节片盖缝，内墙沉降缝及外墙内侧缝口的盖缝同伸缩缝。
外墙沉降缝构造，如图13-6所示。
图13-6 外墙沉降缝构造
2．基础沉降缝构造
基础沉降缝的构造方案主要有双墙式、悬挑基础式和交叉式。
（1）双墙式构造方案。双墙式构造方案施工简单，造价低，但易出现两墙之间间距较大或基础偏心受压的情况，因此常用于基础荷载较小的房屋。双墙式构造方案如图13-7所示。
图13-7 双墙式处理方案
（2）悬挑基础构造方案。
悬挑基础构造方案如图13-8所示。
（3）交叉式处理方案。
交叉式基础沉降缝如图13-9所示。
（a）示意图 （b）剖面图
图13-8 悬挑基础构造方案
图13-9 交叉式基础沉降缝
防震缝
建造在抗震设防烈度为6度～9度地区的房屋，为避免破坏，按抗震要求设置的垂直缝隙，即防震缝。
防震缝工程实例如图13-10所示。
图13-10 某福利院防震缝
防震缝的设置
防震缝的设置也是考虑缝宽和缝的设置位置两个方面。
1．缝宽
2．设置位置
防震缝的构造
防震缝构造与伸缩缝、沉降缝构造基本相同。
考虑防震缝宽度较大，构造上更应注意盖缝的牢固、防风、防雨等，寒冷地区的外缝口还需用具有弹性的软质聚氯乙烯泡沫塑料、聚苯乙烯泡沫塑料等保温材料填实。
内外墙体防震缝构造如图13-11所示。
（a）外墙防震缝构造 （b）内墙防震缝构造
图13-11 墙体防震缝构造
