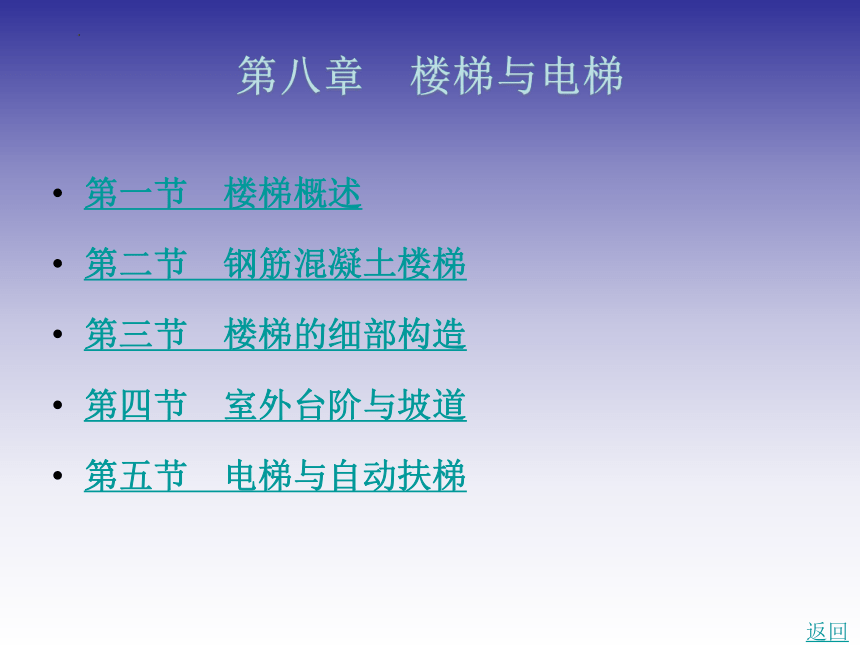

第八章　楼梯与电梯
第一节　楼梯概述
第二节　钢筋混凝土楼梯
第三节　楼梯的细部构造
第四节　室外台阶与坡道
第五节　电梯与自动扶梯
返回
第一节　楼梯概述

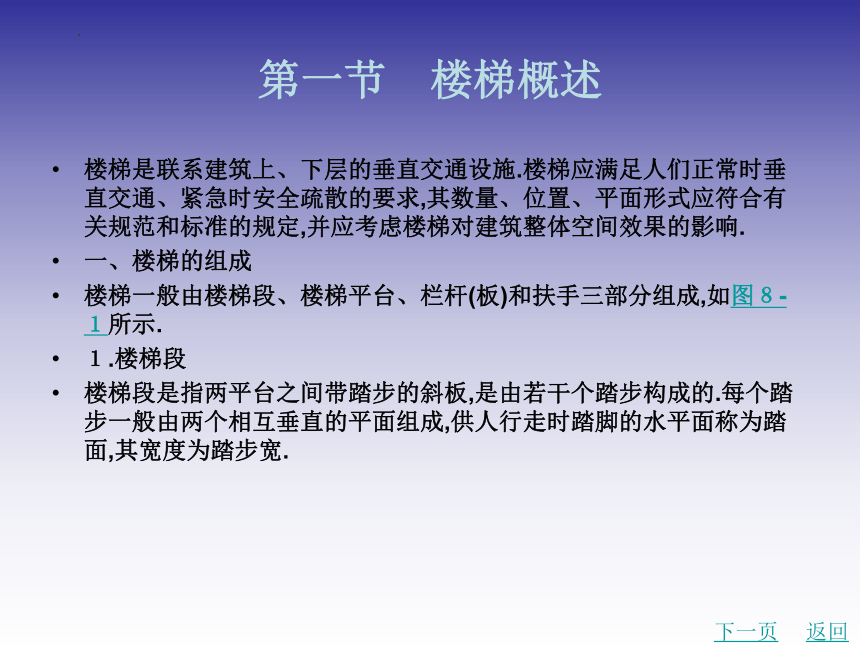

楼梯是联系建筑上、下层的垂直交通设施.楼梯应满足人们正常时垂直交通、紧急时安全疏散的要求,其数量、位置、平面形式应符合有关规范和标准的规定,并应考虑楼梯对建筑整体空间效果的影响.
一、楼梯的组成
楼梯一般由楼梯段、楼梯平台、栏杆(板)和扶手三部分组成,如图８-１所示.
１.楼梯段
楼梯段是指两平台之间带踏步的斜板,是由若干个踏步构成的.每个踏步一般由两个相互垂直的平面组成,供人行走时踏脚的水平面称为踏面,其宽度为踏步宽.
下一页
返回

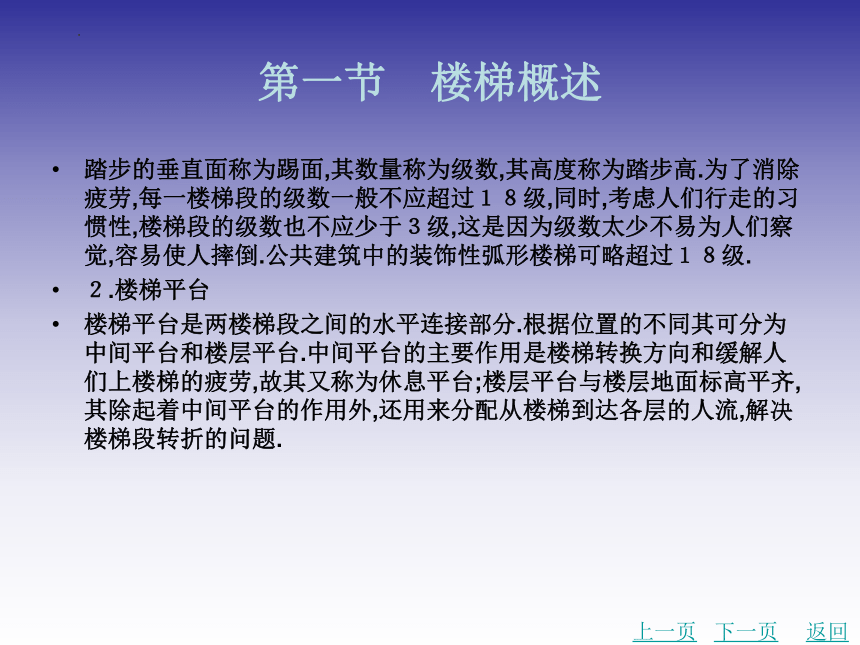

第一节　楼梯概述
踏步的垂直面称为踢面,其数量称为级数,其高度称为踏步高.为了消除疲劳,每一楼梯段的级数一般不应超过１８级,同时,考虑人们行走的习惯性,楼梯段的级数也不应少于３级,这是因为级数太少不易为人们察觉,容易使人摔倒.公共建筑中的装饰性弧形楼梯可略超过１８级.
２.楼梯平台
楼梯平台是两楼梯段之间的水平连接部分.根据位置的不同其可分为中间平台和楼层平台.中间平台的主要作用是楼梯转换方向和缓解人们上楼梯的疲劳,故其又称为休息平台;楼层平台与楼层地面标高平齐,其除起着中间平台的作用外,还用来分配从楼梯到达各层的人流,解决楼梯段转折的问题.
上一页
下一页
返回

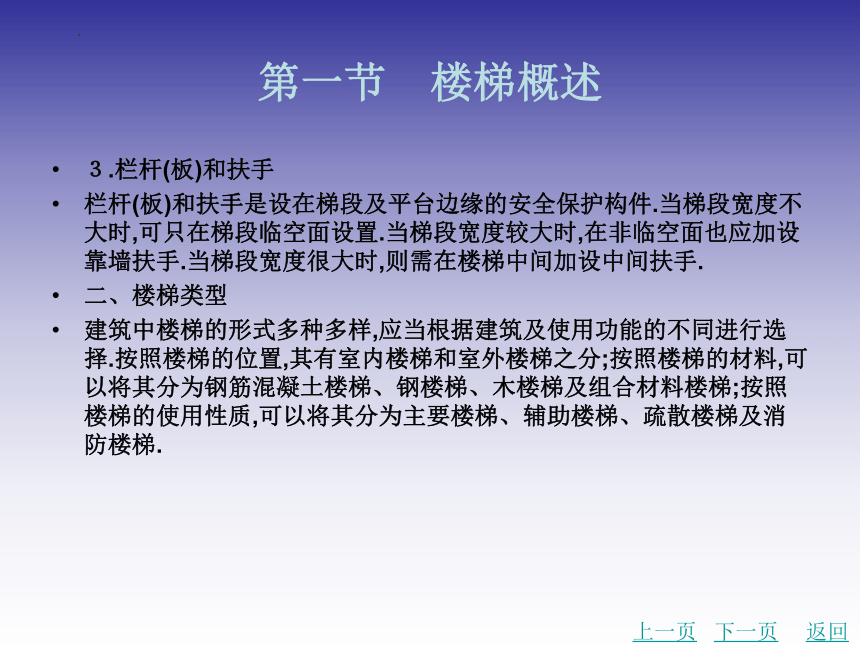

第一节　楼梯概述
３.栏杆(板)和扶手
栏杆(板)和扶手是设在梯段及平台边缘的安全保护构件.当梯段宽度不大时,可只在梯段临空面设置.当梯段宽度较大时,在非临空面也应加设靠墙扶手.当梯段宽度很大时,则需在楼梯中间加设中间扶手.
二、楼梯类型
建筑中楼梯的形式多种多样,应当根据建筑及使用功能的不同进行选择.按照楼梯的位置,其有室内楼梯和室外楼梯之分;按照楼梯的材料,可以将其分为钢筋混凝土楼梯、钢楼梯、木楼梯及组合材料楼梯;按照楼梯的使用性质,可以将其分为主要楼梯、辅助楼梯、疏散楼梯及消防楼梯.
上一页
下一页
返回
第一节　楼梯概述

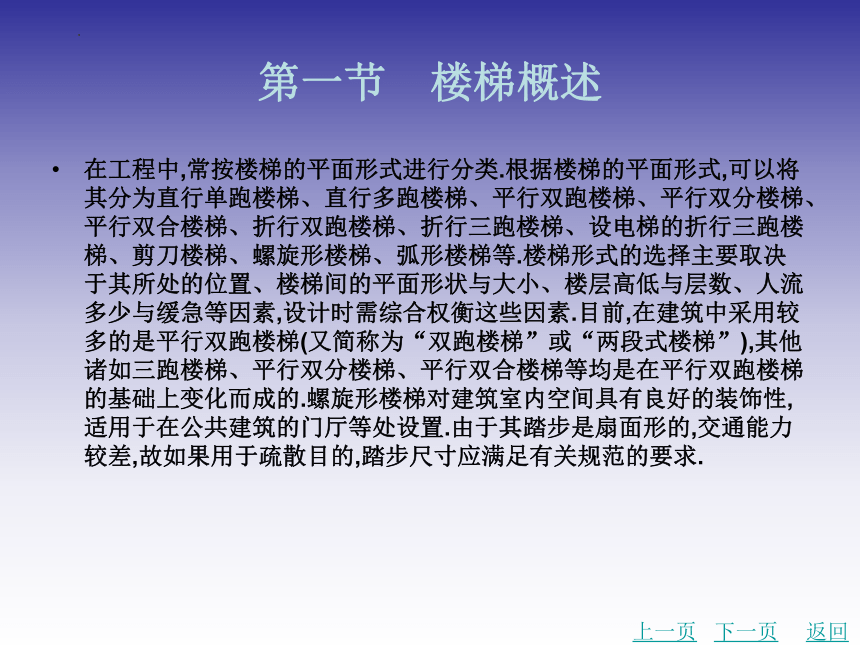

在工程中,常按楼梯的平面形式进行分类.根据楼梯的平面形式,可以将其分为直行单跑楼梯、直行多跑楼梯、平行双跑楼梯、平行双分楼梯、平行双合楼梯、折行双跑楼梯、折行三跑楼梯、设电梯的折行三跑楼梯、剪刀楼梯、螺旋形楼梯、弧形楼梯等.楼梯形式的选择主要取决于其所处的位置、楼梯间的平面形状与大小、楼层高低与层数、人流多少与缓急等因素,设计时需综合权衡这些因素.目前,在建筑中采用较多的是平行双跑楼梯(又简称为“双跑楼梯”或“两段式楼梯”),其他诸如三跑楼梯、平行双分楼梯、平行双合楼梯等均是在平行双跑楼梯的基础上变化而成的.螺旋形楼梯对建筑室内空间具有良好的装饰性,适用于在公共建筑的门厅等处设置.由于其踏步是扇面形的,交通能力较差,故如果用于疏散目的,踏步尺寸应满足有关规范的要求.
上一页
下一页
返回
第一节　楼梯概述

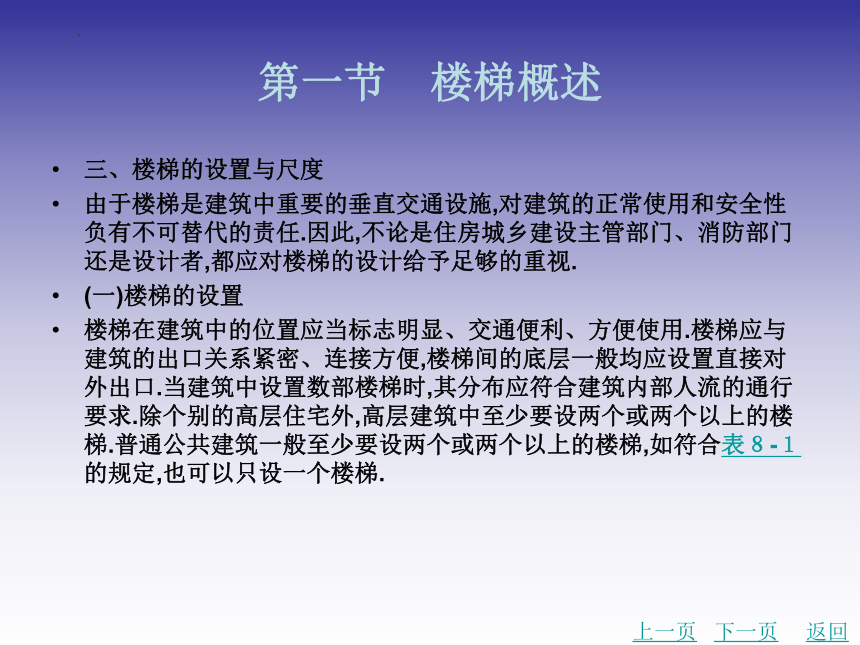

三、楼梯的设置与尺度
由于楼梯是建筑中重要的垂直交通设施,对建筑的正常使用和安全性负有不可替代的责任.因此,不论是住房城乡建设主管部门、消防部门还是设计者,都应对楼梯的设计给予足够的重视.
(一)楼梯的设置
楼梯在建筑中的位置应当标志明显、交通便利、方便使用.楼梯应与建筑的出口关系紧密、连接方便,楼梯间的底层一般均应设置直接对外出口.当建筑中设置数部楼梯时,其分布应符合建筑内部人流的通行要求.除个别的高层住宅外,高层建筑中至少要设两个或两个以上的楼梯.普通公共建筑一般至少要设两个或两个以上的楼梯,如符合表８-１的规定,也可以只设一个楼梯.
上一页
下一页
返回
第一节　楼梯概述

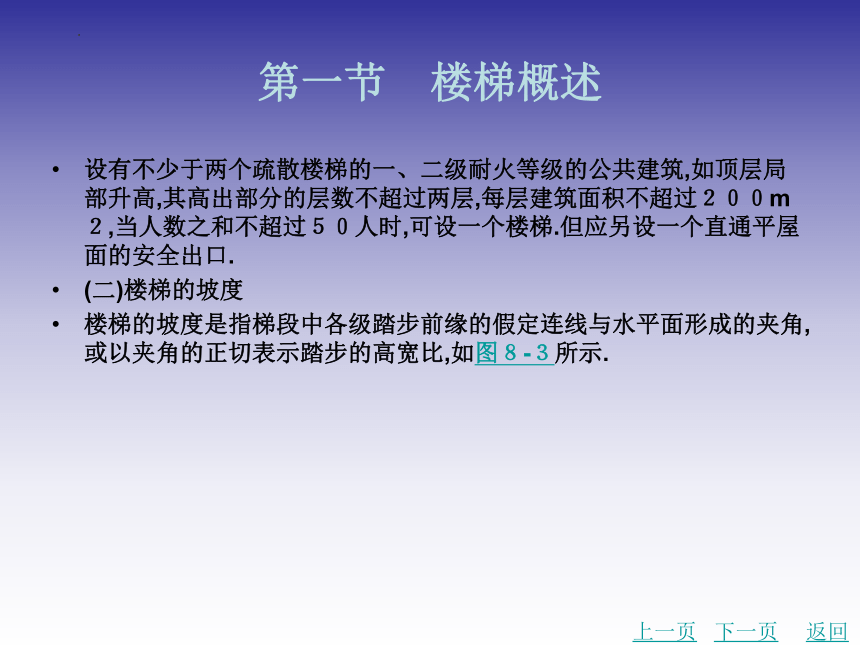

设有不少于两个疏散楼梯的一、二级耐火等级的公共建筑,如顶层局部升高,其高出部分的层数不超过两层,每层建筑面积不超过２００m２,当人数之和不超过５０人时,可设一个楼梯.但应另设一个直通平屋面的安全出口.
(二)楼梯的坡度
楼梯的坡度是指梯段中各级踏步前缘的假定连线与水平面形成的夹角,或以夹角的正切表示踏步的高宽比,如图８-３所示.
上一页
下一页
返回
第一节　楼梯概述

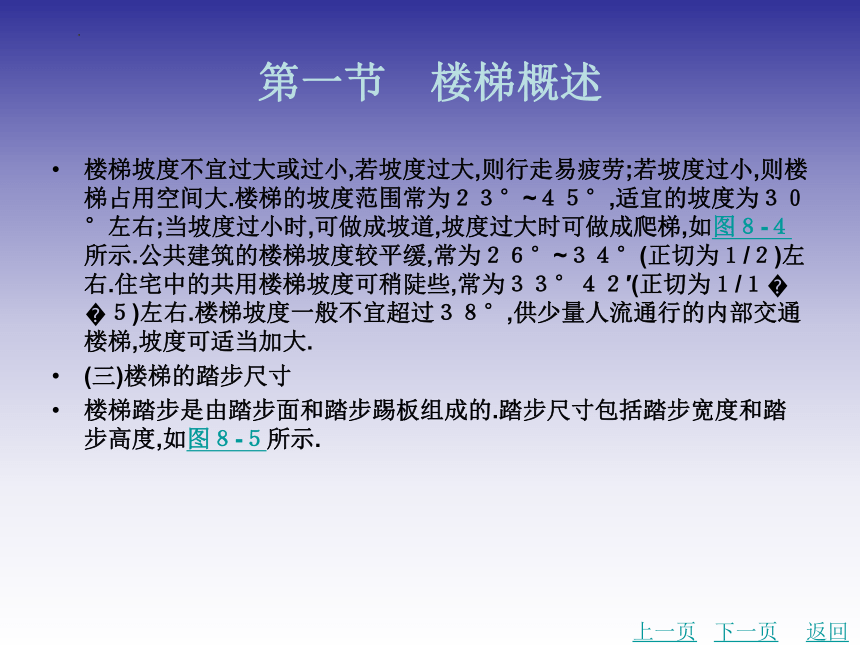

楼梯坡度不宜过大或过小,若坡度过大,则行走易疲劳;若坡度过小,则楼梯占用空间大.楼梯的坡度范围常为２３°~４５°,适宜的坡度为３０°左右;当坡度过小时,可做成坡道,坡度过大时可做成爬梯,如图８-４所示.公共建筑的楼梯坡度较平缓,常为２６°~３４°(正切为１/２)左右.住宅中的共用楼梯坡度可稍陡些,常为３３°４２′(正切为１/１ ５)左右.楼梯坡度一般不宜超过３８°,供少量人流通行的内部交通楼梯,坡度可适当加大.
(三)楼梯的踏步尺寸
楼梯踏步是由踏步面和踏步踢板组成的.踏步尺寸包括踏步宽度和踏步高度,如图８-５所示.
上一页
下一页
返回
第一节　楼梯概述

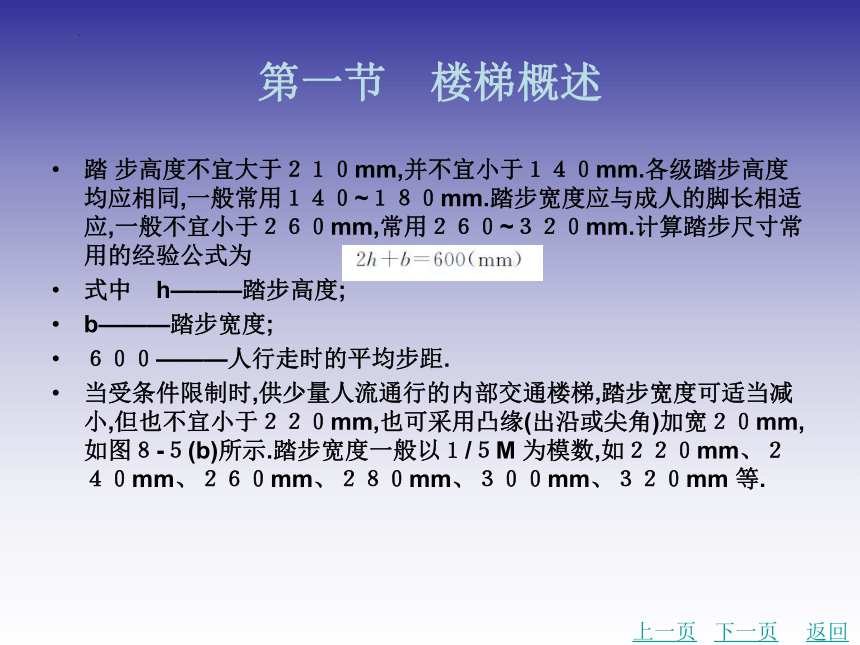

踏 步高度不宜大于２１０mm,并不宜小于１４０mm.各级踏步高度均应相同,一般常用１４０~１８０mm.踏步宽度应与成人的脚长相适应,一般不宜小于２６０mm,常用２６０~３２０mm.计算踏步尺寸常用的经验公式为
式中　h———踏步高度;
b———踏步宽度;
６００———人行走时的平均步距.
当受条件限制时,供少量人流通行的内部交通楼梯,踏步宽度可适当减小,但也不宜小于２２０mm,也可采用凸缘(出沿或尖角)加宽２０mm,如图８-５(b)所示.踏步宽度一般以１/５M 为模数,如２２０mm、２４０mm、２６０mm、２８０mm、３００mm、３２０mm 等.
上一页
下一页
返回
第一节　楼梯概述

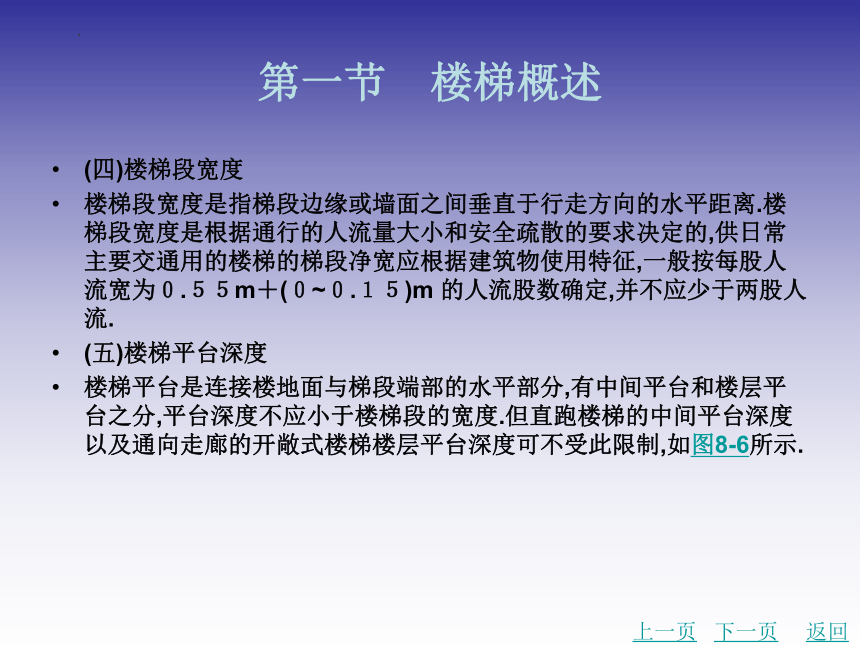

(四)楼梯段宽度
楼梯段宽度是指梯段边缘或墙面之间垂直于行走方向的水平距离.楼梯段宽度是根据通行的人流量大小和安全疏散的要求决定的,供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征,一般按每股人流宽为０.５５m＋(０~０.１５)m 的人流股数确定,并不应少于两股人流.
(五)楼梯平台深度
楼梯平台是连接楼地面与梯段端部的水平部分,有中间平台和楼层平台之分,平台深度不应小于楼梯段的宽度.但直跑楼梯的中间平台深度以及通向走廊的开敞式楼梯楼层平台深度可不受此限制,如图8-6所示.
上一页
下一页
返回
第一节　楼梯概述

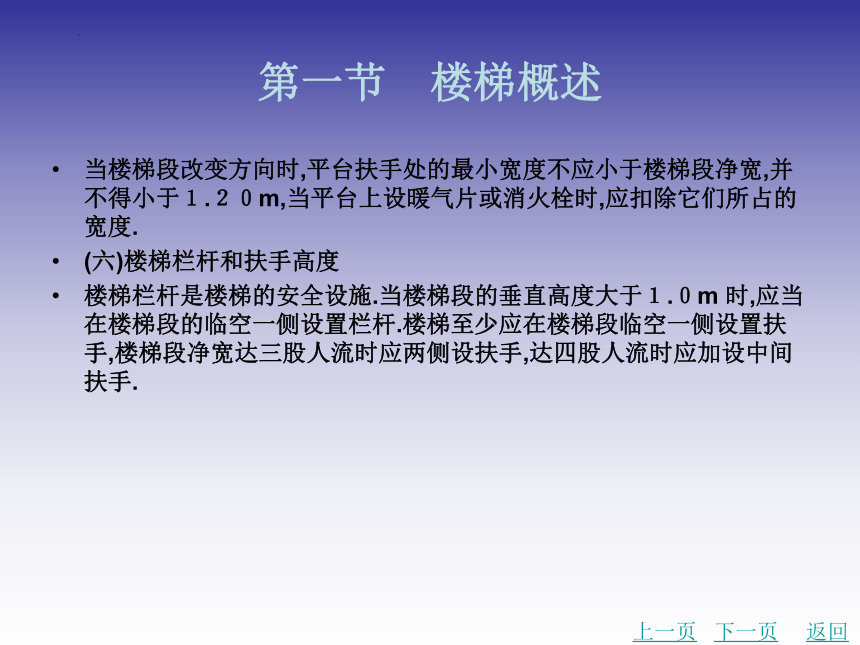

当楼梯段改变方向时,平台扶手处的最小宽度不应小于楼梯段净宽,并不得小于１.２０m,当平台上设暖气片或消火栓时,应扣除它们所占的宽度.
(六)楼梯栏杆和扶手高度
楼梯栏杆是楼梯的安全设施.当楼梯段的垂直高度大于１.０m 时,应当在楼梯段的临空一侧设置栏杆.楼梯至少应在楼梯段临空一侧设置扶手,楼梯段净宽达三股人流时应两侧设扶手,达四股人流时应加设中间扶手.
上一页
下一页
返回
第一节　楼梯概述

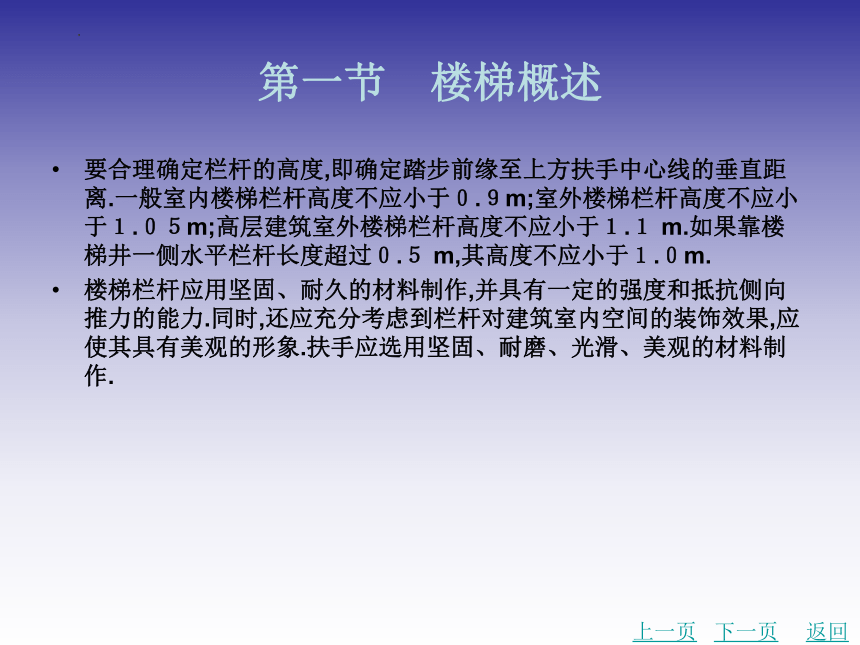

要合理确定栏杆的高度,即确定踏步前缘至上方扶手中心线的垂直距离.一般室内楼梯栏杆高度不应小于０.９m;室外楼梯栏杆高度不应小于１.０５m;高层建筑室外楼梯栏杆高度不应小于１.１ m.如果靠楼梯井一侧水平栏杆长度超过０.５ m,其高度不应小于１.０m.
楼梯栏杆应用坚固、耐久的材料制作,并具有一定的强度和抵抗侧向推力的能力.同时,还应充分考虑到栏杆对建筑室内空间的装饰效果,应使其具有美观的形象.扶手应选用坚固、耐磨、光滑、美观的材料制作.
上一页
下一页
返回
第一节　楼梯概述
(七)楼梯的净空高度
１.楼梯净空高度的要求
楼梯的净空高度是指楼梯平台上部和下部过道处的净空高度,以及上、下两层楼梯段间的净空高度.为保证人流通行和家具搬运,我国规定楼梯段之间的净空高度不应小于２.２m,平台过道处净空高度不应小于２.０m.起止踏步前缘与顶部凸出物内边缘线的水平距离不应小于０.３m,如图８-７所示.通常,楼梯段之间的净空高度与房间的净空高度相差不大,一般均可满足不小于２.２m 的要求.
上一页
下一页
返回
第一节　楼梯概述
２.楼梯间入口处的净空高度
当采用平行双跑楼梯且在底层中间平台下设置供人进出的出入口时,为保证中间平台下的净空高度,可采用以下措施加以解决:
(１)将底层第一楼梯段加长,将第二楼梯段缩短,变成长短跑楼梯段.这种方法只在楼梯间进深较大时采用,但不能把第一楼梯加得过长,以免减少中间平台上部的净空高度,如图８-８(a)所示.
(２)将楼梯间地面标高降低.这种方法中楼梯段长度保持不变,构造简单,但降低后的楼梯间地面标高应高于室外地坪标高１００mm 以上,以保证室外雨水不致流入室内,如图８-８(b)所示.
上一页
下一页
返回
第一节　楼梯概述
(３)将上述两种方法综合采用,可避免前两种方法的缺点,如图８-８(c)所示.
(４)底层采用直跑道楼梯.这种方法常用于南方地区的住宅建筑,此时应注意入口处雨篷底面标高的位置,保证净空高度在２m 以上,如图８-８(d)所示.
上一页
返回
第二节　钢筋混凝土楼梯
楼梯按照构成材料的不同,可分为钢筋混凝土楼梯、木楼梯、钢楼梯和用几种材料制成的组合材料楼梯.楼梯是建筑中重要的安全疏散设施,其对耐火性能的要求较高,由于钢筋混凝土的耐火和耐久性能均好于木材和钢材,因此,民用建筑中大量采用钢筋混凝土楼梯.
一、钢筋混凝土楼梯的分类
钢筋混凝土楼梯具有坚固耐久、节约木材、防火性能好、可塑性强等优点.目前,其已得到广泛应用.其按施工方式可分为现浇整体式钢筋混凝土楼梯和预制装配式钢筋混凝土楼梯.
下一页
返回
第二节　钢筋混凝土楼梯
１.现浇整体式钢筋混凝土楼梯
现浇整体式钢筋混凝土楼梯结构整体性好,刚度大,能适应各种楼梯间平面和楼梯形式,可以充分发挥钢筋混凝土的可塑性.但由于需要现场支模,模板耗费较大,施工周期较长,并且抽孔困难,不便做成空心构件,所以,混凝土用量和自重较大.
２.预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯是将组成楼梯的各个部分分成若干个小构件,在预制厂或现场预制,再到现场组装.装配式钢筋混凝土楼梯能够提高建筑工业化程度,具有施工进度快、受气候影响小、构件由工厂生产、质量容易保证等优点;但施工时需要配套起重设备,投资较多、灵活性差.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
二、现浇整体式钢筋混凝土楼梯
根据楼梯段的传力特点及结构形式,现浇整体式钢筋混凝土楼梯可分为板式楼梯和梁式楼梯两种,如图８-９所示.
１.板式楼梯
板式楼梯是将楼梯段做成一块板底平整、板面上带有踏步的板,与平台、平台梁现浇在一起.楼梯段相当于一块斜放的现浇板,平台梁是支座,其作用是将在楼梯段和平台上的荷载同时传给平台梁,再由平台梁传到承重横墙或柱上.从力学和结构角度,梯段板的跨度大或梯段上使用荷载大,都将导致梯段板的截面高度加大.这种楼梯构造简单,施工方便,但自重大,材料消耗多,适用于荷载较小、楼梯跨度不大的房屋,如图８-１０(a)所示.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
有时为了保证平台过道处的净空高度,可以在板式楼梯的局部位置取消平台梁,这种楼梯称为折板式楼梯,如图８-１０(b)所示.此时,板的跨度应为楼梯段水平投影长度与平台深度尺寸之和.
２.梁式楼梯
梁式楼梯是指在板式楼梯的梯段板边缘处设有斜梁,斜梁由上、下两端平台梁支承的楼梯.作用在楼梯段上的荷载通过楼梯段斜梁传至平台梁,再传到墙或柱上.根据斜梁与楼梯段位置的不同,可分为明步楼梯段和暗步楼梯段两种.这种楼梯的传力线路明确,受力合理,适用于荷载较大、楼梯跨度较大的房屋.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
梁式楼梯的斜梁一般设置在楼梯段的两侧,由上、下两端平台梁支承,如图８-１１(a)所示.有时为了节省材料,在楼梯段靠承重墙一侧不设斜梁,而由墙体支承踏步板.此时,踏步板一端搁置在斜梁上,另一端搁置在墙上,如图８-１１(b)所示.个别楼梯的斜梁设置在楼梯段的中部,形成踏步板向两侧悬挑的受力形式,如图８-１１(c)所示.
梁式楼梯的斜梁一般暴露在踏步板的下面,从楼梯段侧面就能够看见踏步,俗称明步楼梯,如图８-１２(a)所示.明步楼梯在楼梯段下部形成梁的暗角容易积灰,楼梯段侧面经常被清洗踏步的脏水污染,影响美观.另一种做法是把斜梁反设到踏步板上面,此时楼梯段下面是平整的斜面,俗称暗步楼梯,如图８-１２(b)所示.暗步楼梯弥补了明步楼梯的缺陷,但为了使斜梁宽度满足结构的要求,导致楼梯段的净宽变小.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
三、预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯根据生产、运输、吊装和建筑体系的不同,有许多不同的构造形式,由于构件尺度不同,大致可分为小型构件装配式、中型构件装配式和大型构件装配式三大类.
(一)小型构件装配式楼梯
小型构件装配式楼梯的主要预制构件是踏步和平台板.
１.预制踏步
预制踏步的断面形式有三角形、L形和“一”字形等.三角形踏步有实心和空心两种.L形踏步可将踢板朝上搁置,称为正置;也可将踢板朝下搁置,称为倒置.“一”字形踢步只有踏板没有踢板,拼装后漏空、轻巧,也可用砖补砌踢板.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
２.预制踏步的支承方式
预制踏步的支承方式主要有梁承式、墙承式和悬挑式三种.
(１)梁承式.梁承式是指预制踏步支承在梯梁上,而梯梁支承在平台梁上.预制踏步梁承式楼梯,在构造设计中应注意两个方面:一方面是踏步在梯梁上的搁置构造;另一方面是梯梁在平台梁上的搁置构造.
踏步在梯梁上的搁置构造,主要涉及踏步和梯梁的形式.三角形踏步应搁置在矩形梯梁上,当楼梯为暗步时,可采用L形梯梁.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
L形和“一”字形踢步应搁置在锯齿形梯梁上.梯梁在平台梁上的搁置构造与平台处上、下行楼梯段的踏步相对位置有关.平台处上、下行楼梯段的踏步的相对位置一般有三种:一是上、下行楼梯段同步,搁置构造如图８-１３(a)所示;二是上、下行楼梯段错开一步,搁置构造如图８-１３(b)所示;三是上、下行楼梯段错开
多步,搁置构造如图８-１３(c)所示.平台梁可采用等截面的L形梁,也可采用两端带缺口的矩形梁,.
(２)墙承式.墙承式预制踏步的两端支承在墙上.预制踏步墙承式楼梯不需要设梯梁和平台梁,预制构件只有踏步和平台板,踏步可采用L形或“一”字形.对于双跑平行楼梯,应在楼梯间中部设墙.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
(３)悬挑式.悬挑式预制踏步的一端固定在墙上,另一端悬挑.楼梯间两侧墙体的厚度不应小于２４０mm,悬挑长度一般不超过１５~３０mm,预制踏步可采用L形或“一”字形.
３.预制平台板
常用预制钢筋混凝土空心板、实心平板或槽形板,板通常支承在楼梯间的横墙上,对于梁承式楼梯,板也可支承在平台梁和楼梯间的纵墙上.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
(二)中型及大型构件装配式楼梯
中型构件装配式楼梯一般由楼梯段、平台梁、中间平台板几个构件组合而成.大型构件装配式楼梯是将楼梯段与中间平台板一起组成一个构件,从而可以减少预制构件的种类和数量,简化施工过程,减轻劳动强度,加快施工速度,但施工时需用中型及大型吊装设备.大型构件装配式楼梯主要用于装配工业化建筑.
１.平台板
平台板有带梁和不带梁两种,常采用预制钢筋混凝土空心板、槽形板或平板.采用空心板或槽形板时,一般平行于平台梁布置;采用平板时,一般垂直于平台梁布置.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
带梁平台板是把平台梁和平台板制作成为一个构件.平台板一般采用槽形板,其中一个边肋截面加大,并留出缺口,以供搁置楼梯段用.楼梯顶层平台板的细部处理与其他各层略有不同,边肋的一半留有缺口,另一半不留缺口.但应预留埋件或插孔,供安装栏杆用.
２.楼梯段
楼梯段按其构造形式的不同可分为板式和梁板式两种.
(１)板式楼梯段.板式楼梯段为一整块带踏步的
单向板,有实心和空心之分.为了减轻楼梯的自重,一般沿板的横向抽孔,孔形可为圆形或三角形,形成空心楼梯段.板式楼梯段相当于明步楼梯,底面平整,适用于住宅、宿舍建筑.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
(２)梁板式楼梯段.梁板式楼梯段是在预制楼梯段的两侧设斜梁,梁板形成一个整体构件,一般比板式楼梯段节省材料.为了进一步节省材料,减轻构件自重,一般需设法对踏步截面进行改造,常用的方法有在踏步板内留孔,或把踏步板踏面和踢面相交处的凹角处理成小斜面.
３.踏步板与梯斜梁连接
一般在梯斜梁支承踏步板处用水泥砂浆坐浆连接.如需加强,可在梯斜梁上预埋钢筋,与踏步板支承端预留孔插接,用高强度水泥砂浆填实.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
４.楼梯段与平台梁的连接
楼梯段与平台梁的连接通常采用先坐浆并将楼梯段与平台梁内的预埋钢板焊接,以保证接缝处密实牢固.也可采用承插式连接,将平台或平台梁上的预埋钢筋插入楼梯段的预留孔内,然后再灌浆.
５.楼梯段与楼梯基础的连接
房屋底层第一梯段的下部应设基础,其基础的形式一般为条形基础,可采用砖石砌筑或浇筑混凝土,也可采用平台梁代替.
上一页
下一页
返回
第二节　钢筋混凝土楼梯
四、钢筋混凝土楼梯起止步的处理为了节省楼梯所占空间,上行和下行楼梯段最好在同一位置起步和止步.由于现浇钢筋混凝土楼梯是在现场绑扎钢筋的,因此可以顺利地做到这一点,如图８-１８(a)所示.预制装配式楼梯为了减少构件的类型,往往要求上行和下行楼梯段应在同一高度进入平台梁,这容易形成上、下楼梯段错开一步或半步起止步的局面,如图８-１８(b)所示,这对节省面积不利.为了解决这个问题,可以把平台梁降低,如图８-１８(c)所示;或把斜梁做成折线形,如图８-１８(d)所示.在处理此处构造时,应根据工程实际选择合适的方案,并与结构专业配合好.
上一页
返回
第三节　楼梯的细部构造
楼梯是建筑中与人体接触频繁的构件,最易受到人为因素的破坏.在施工时,应对楼梯的踏步面层、踏步细部、栏杆和扶手进行适当的构造处理,以保证楼梯的正常使用和保持建筑的形象美观.
一、踏步表面处理
１.踏步面层构造
踏步面层的构造做法与楼地面相同,可整体现抹,也可用块材铺贴.面层材料应根据建筑装修标准选择,当标准较高时,可用大理石板或预制彩色水磨石板铺贴;当采用一般标准时可做普通水磨石磨石面层;当标准较低时,可用水泥砂浆面层.缸砖面层一般用于较高标准的室外楼梯面层.
下一页
返回
第三节　楼梯的细部构造
２.踏步凸缘构造
当踏步宽度取值较小时,前缘可挑出形成凸缘,以增加踏步的实际使用宽度,踏步凸缘的构造做法与踏步面层的做法有关.整体现抹的地面,可直接抹成凸缘,凸缘宽度一般为２０~４０mm,如图８-１９所示.
３.踏面防滑处理
防滑处理的方法通常有两种:一种是设防滑条,可采用金刚砂、橡胶、塑料、马赛克和金属等材料,其位置应设在距踏步前缘４０~５０mm处,踏步两端接近栏杆或墙处可不设防滑条,防滑条长度一般按踏步长度每边减去１５０mm;另一种是设防滑包口,即用带槽的金属等材料将踏步前缘包住,其既防滑又起保护作用.踏步面层、凸缘和防滑构造如图８-１９所示.
上一页
下一页
返回
第三节　楼梯的细部构造
二、栏杆和扶手构造
１.栏杆的形式和材料
栏杆的形式通常有空花式、栏板式和组合式三种,如图８-２０所示.栏杆一般采用金属材料制成,如圆钢、方钢、扁钢和钢管等.
栏板式栏杆构造简单,效果简洁舒展.栏板材料可采用钢筋混凝土、木材、砖、钢丝网水泥板、胶合板、各种塑料贴面复合板、玻璃、玻璃钢、轻合金板材等.不同材料的质感不同,各有特色,可因地制宜加以选择..
上一页
下一页
返回
第三节　楼梯的细部构造
２.扶手的材料和断面形式
扶手常用硬木、塑料和金属材料制作.硬木扶手和塑料扶手目前应用较广泛;金属扶手,如钢管扶手、铝合金扶手一般用于装修标准较高时.扶手断面的形式很多,可根据扶手的材料、功能和外观需要选择.为便于手握抓牢,扶手顶面宽度宜为６０~８０mm.
３.栏杆和扶手的节点构造
(１)栏杆与扶手连接.当采用金属栏杆与金属扶手时,一般采用焊接或铆接的方法;当采用金属栏杆,扶手为木材或硬塑料时,一般是在栏杆顶部设通长扁铁与扶手底面或侧面槽口榫接,用木螺钉固定.
上一页
下一页
返回
第三节　楼梯的细部构造
(２)栏杆与楼梯段及平台的连接.栏杆与楼梯段、平台的连接一般在楼梯段和平台上预埋钢板焊接或预留孔插接.为了保护栏杆免受锈蚀和增强美观,常在竖杆下部装设套环,覆盖住栏杆与楼梯段或平台的接头处.
４.扶手与墙面连接
当直接在墙上装设扶手时,扶手应与墙面保持１００mm 左右的距离.一般在砖墙上留洞,将扶手连接杆件伸入洞内,用细石混凝土嵌固.当扶手与钢筋混凝土墙或柱连接时,一般采取预埋钢板焊接.在扶手结束处与墙、柱面相交,也应有可靠连接.
上一页
下一页
返回
第三节　楼梯的细部构造
５.楼梯转弯处扶手高差的处理
上行和下行楼梯段的扶手在平台转弯处往往存在高差,应进行调整和处理.当上行和下行楼梯段在同一位置起止步时,可以将楼梯井处的横向扶手倾斜设置,并连接上、下两段扶手,如图８-２５(a)所示.如果把平台处栏杆外伸约１/２踏步或将上、下楼梯段错开一个踏步,就可以使扶手顺利连接,如图８-２５(b)、(c)所示.但这种做法中栏杆占用平台尺寸较多,楼梯的占用面积也要增加.
上一页
返回
第四节　室外台阶与坡道
一、台阶与坡道的形式
为了防止雨水灌入,保持室内干燥,建筑首层室内地面与室外地面均设有高差.民用房屋室内地面通常高于室外地面３００mm 以上,单层工业厂房室内地面通常高于室外地面１５０mm.因此,在房屋出入口处,应设置台阶或坡道,以满足室内外交通联系方便等要求,如图8-26所示.
大部分台阶和坡道设在室外,是建筑入口与室外地面的过渡.设置台阶是为人们进出 建筑提供方便,坡道是为车辆及残疾人而设置的,一般情况下,台阶的踏步数不多,坡道长度不大.有些建筑由于使用功能或心理功能的需要,设有较大的室内外高差,此时就需要大型的台阶和坡道与其配合.
下一页
返回
第四节　室外台阶与坡道
二、室外台阶
台阶示意
(一)室外台阶的设置
１.室外台阶的设置要求
为使台阶能满足交通和疏散的需要,台阶的设置应满足以下要求:
(１)室外台阶踏步数不应少于两步.
(２)当人流密集场所台阶的高度超过１.０m 时,宜有护栏设施.
(３)影剧院、体育馆观众厅疏散出口门内外１.４０m 范围内不得设台阶踏步.
上一页
下一页
返回
第四节　室外台阶与坡道
(４)台阶和踏步应充分考虑雨、雪天气时的通行安全,宜用防滑性能好的面层材料.
２.室外台阶的设置形式
室外台阶由平台和踏步两部分组成.其平面形式多种多样,可根据建筑功能及周围地基的情况进行选择.较常见的台阶形式有单面踏步、两面踏步、三面踏步、单面踏步带花池(花台)等.有的台阶附带花池和方形石、栏杆等.部分大型公共建筑经常把行车坡道与台阶合并成为一个构件,还强调了建筑入口的重要性.
室外台阶的宽度应大于所连通的门洞口宽度,一般至少每边应宽出５００mm.室外台阶的深度不应小于１.０m.由于室外台阶受雨、雪的影响较大,因此坡度宜平缓些,踏步的踏面宽度不应小于３００mm,踢面高度不应大于１５０mm.
上一页
下一页
返回
第四节　室外台阶与坡道
(二)室外台阶的构造
室外台阶按材料的不同,有混凝土台阶、天然石台阶和钢筋混凝土台阶等.混凝土台阶由面层、混凝土结构层、垫层和基层组成,是目前应用较普遍的一种做法,如图８-２７所示.
室外台阶可分为实铺和架空两种构造形式,大多数台阶采用实铺.室外台阶应在建筑物主体工程完成后再进行施工,并与主体结构之间留出约１０mm 的沉降缝.
上一页
下一页
返回
第四节　室外台阶与坡道
１.实铺台阶
实铺台阶的构造与室内地坪的构造差不多,包括基层、垫层和面层,如图８-２８(a)所示.基层是夯实土;垫层多为混凝土、碎砖混凝土或砌砖;面层有整体和铺贴两大类,如水泥砂浆、水磨石、剁斧石、缸砖、天然石材等.在严寒地区,为保证台阶不受土壤冻胀的影响,应把台阶下部一定深度范围内的原土换掉,改设砂垫层,如图８-２８(b)所示.
２.架空台阶
当台阶尺度较大或土壤冻胀严重时,为保证台阶不开裂、不隆起或塌陷,往往选用架空台阶.架空台阶的平台板和踏步板均为预制混凝土板,分别搁置在梁上或砖砌地垄墙上.设有砖砌地垄墙的架空台阶构造如图８-２９所示.
上一页
下一页
返回
第四节　室外台阶与坡道
由于台阶与建筑主体在自重、承载及构造方面差异较大,因此,大多数台阶在结构上和建筑主体是分开的.台阶与建筑主体之间要注意解决好两个问题.首先,应处理好台阶与建筑之间的沉降缝,常见的做法是在接缝处嵌入一根厚度为１０mm 的防腐木条;其次,为防止台阶上的积水向室内流淌,台阶应向外侧做０.５％~１％找坡,且台阶面层标高应比首层室内地面标高低１０mm 左右.
三、坡道
(一)坡道的分类
坡道按其用途的不同,可分为行车坡道和轮椅坡道两类.行车坡道分为普通行车坡道与回车坡道两种,如图８-３０所示.普通行车坡道布置在有车辆进出的建筑入口处,如车库、库房等.
上一页
下一页
返回
第四节　室外台阶与坡道
回车坡道与台阶踏步组合在一起,可以减少使用者的行走距离.回车坡道一般布置在某些大型公共建筑的入口处,如重要办公楼、旅馆、医院等.轮椅坡道是专供残疾人使用的坡道,在公共服务的建筑中应设置轮椅坡道.
(二)坡道的尺寸和坡度
１.行车坡道
普通行车坡道的宽度应大于所连通的门洞口的宽度,每边至少宽出５００mm 以上.坡道的坡度与建筑的室内外高差及坡道的面层处理方法有关.
上一页
下一页
返回
第四节　室外台阶与坡道
光滑材料面层坡道的坡度不大于１∶１２;粗糙材料面层的坡道(包括设置防滑条的坡道)的坡度不大于１∶６;带防滑齿坡道的坡度不大于１∶４.回车坡道的宽度与坡道的半径及通行车辆的规格有关,一般坡道的坡度不大于１∶１０.
２.轮椅坡道
由于轮椅坡道是供残疾人使用的,因此应符合一些特殊要求.其具体要求如下:
(１)坡道的起点及终点,应留有深度不小于１.５０m 的轮椅缓冲地带.
(２)坡道的宽度不应小于０.９m.每段坡道的坡度、允许最大高度和水平长度.,应符合表８-４的规定.超过表８-４的规定,应在坡道中部设休息平台,其深度不应小于１.２０m.
上一页
下一页
返回
第四节　室外台阶与坡道
(３)坡道在转弯处应设休息平台,休息平台的深度不应小于１.５０m.
(４)坡道两侧应在０.９m 高度处设扶手,两段坡道之间的扶手应保持连贯.坡道的起点及终点处的扶手,应水平延伸０.３m 以上.
(５)当坡道两侧凌空时,在栏杆下端宜设高度不小于５０mm 的安全挡台.
(三)坡道的构造
坡道一般均采用实铺,其构造要求与台阶基本相同.垫层的强度和厚度应根据坡道长度及上部荷载的大小进行选择,严寒地区的坡道同样需要在垫层下部设置砂垫层.各种坡道的构造如图８-３２所示.
上一页
返回
第五节　电梯与自动扶梯
电梯、自动扶梯是目前房屋建筑工程中常用的建筑设备.电梯多用于多层及高层建筑,但有些建筑虽然层数不多,由于建筑级别较高或使用的特殊需要,往往也设置电梯,如高级宾馆、多层仓库等.部分高层及超高层建筑为了满足疏散、救火的需要,还要设置消防电梯.自动扶梯主要用于人流集中的大型公共建筑,如大型商场、展览馆、火车站、航空港等.
一、电梯的分类与组成
(一)电梯的分类
１.按照电梯的用途分类
电梯根据用途的不同,可以分为乘客电梯、住宅电梯、消防电梯、病床电梯、客货电梯、载货电梯、杂物电梯等.
下一页
返回
第五节　电梯与自动扶梯
２.按照电梯的拖动方式分类
电梯根据动力拖动的方式不同,可以分为交流拖动(包括单速、双速、调速)电梯、直流拖动电梯、液压电梯等.
３.按照消防要求分类
电梯根据消防要求,可以分为普通乘客电梯和消防电梯.目前,多采用载重量作为划分电梯的规格标准(如４００kg、１０００kg、２０００kg),而不用载客人数来划分电梯规格.电梯的载重量和运行速度等技术指标,在生产厂家的产品说明书中均有详细指示.
上一页
下一页
返回
第五节　电梯与自动扶梯
(二)电梯的组成
电梯通常由电梯井道、电梯轿厢和运载设备三部分组成,如图８-３３所示.不同的厂家提供的设备尺寸、运行速度及对土建的要求都不同,在设计时应按厂家提供的产品尺度进行设计.按照电梯的构造,其可分为井道、门套和机房三部分.
１.分析电梯井道
(１)井道的防火和通风.电梯井道四周的井道壁应选用坚固、耐火的材料,一般多为钢筋混凝土井壁,也可用砖砌井壁,但应采取加固措施.井道壁在每层楼面处应开设电梯门洞,井道顶部、底部或中间应设排烟孔和通风孔,除此之外,井道壁上不应开设其他洞口.
上一页
下一页
返回
第五节　电梯与自动扶梯
(２)井道底坑.井道底坑是指电梯底层端站地面以下的部分.坑底一般采用混凝土垫层,并安装缓冲器,垫层厚度按缓冲器反力确定.坑底和坑壁应作防潮或防水处理.
(３)井道细部构造.电梯井道的细部构造主要有以下两个部分:
１)电梯厅门门套构造.电梯厅门是电梯各层的出入口,一般采用双扇推拉门,安装在井道壁内侧.电梯厅门的洞口周围应做门套,装修标准较高时,可用大理石贴面,也可采用木门套或金属门套.标准较低时可用水泥砂浆抹面.门套上方应预留安装指示灯的孔洞位置.
２)电梯厅门牛腿构造.电梯厅门的牛腿采用钢筋混凝土牛腿,挑向井道壁内侧,牛腿上面安装推拉门的金属滑槽.
上一页
下一页
返回
第五节　电梯与自动扶梯
２.电梯机房
电梯机房一般设置在电梯井道的顶部,少数也有设在底层井道旁边者.机房平面尺寸需根据机械设备尺寸的安排及管理、维修等需要决定,一般至少有两个面每边扩出６００mm 以上的宽度,高度多为２.７~３.０m.通往机房的通道、楼梯和门的宽度应不小于１.２０m.机房的围护构件的防火要求应与井道一样.为了便于安装和修理,机房的楼板应按机器设备要求的部位预留孔洞.
上一页
下一页
返回
第五节　电梯与自动扶梯
二、自动扶梯
自动扶梯是用电动机械牵动活动踏步和扶手带上下运行的垂直交通设施,适用于大量人流上、下的公共场所,如车站、商场等.其由电动机械牵引,机房悬挂在梳板的下方,踏步与扶手同步,可以正向、逆向运行,在机械停止运转时,自动扶梯可作为普通楼梯使用.上行时,行人通过楼板步入运行的水平踏步上,扶手带与踏步逐渐转至３０°正常运行,如图８-３７所示.
上一页
下一页
返回
第五节　电梯与自动扶梯
自动扶梯的布置形式有平行排列、交叉排列、连贯排列等方式.平面布置可单台设置或双台并列设置.自动扶梯的坡度较缓,常采用３０°,宽度一般为６００mm 或１０００mm,运行速度为０.５m/s.自动扶梯是电动机械牵动梯级踏步,连扶手带上下运行.机房在楼板下面,该部分楼板须制成活动的,楼层下作装饰外壳处理,底层做地坑.
三、消防电梯
１.消防电梯的设置条件
消防电梯是在火灾发生时供运送消防人员及消防设备、抢救受伤人员用的垂直交通工具.建筑符合下列条件之一时,应设置消防电梯:
上一页
下一页
返回
第五节　电梯与自动扶梯
(１)一类高层建筑;
(２)塔式住宅;
(３)１２层及１２层以上的组合式单元住宅、宿舍和通廊式住宅;
(４)高度超过３２m 的其他二层建筑.
２.消防电梯的设置要求
消防电梯的数量与建筑主体每层建筑面积有关,多台消防电梯在建筑中应设置在不同的防火分区内.消防电梯的布置、动力系统、运行速度和装修及通信等均有特殊的要求.
上一页
下一页
返回
第五节　电梯与自动扶梯
(１)消防电梯应设前室.前室面积:住宅不小于４.５m２,公共建筑不小于６.０m２.与防烟楼梯间共用前室时,住宅不小于６.０m２,公共建筑不小于１０.０m２.
(２)前室宜靠外墙设置,在首层应设置直通室外的出口或经过不超过３０m 的通道通向室外.前室的门应当采用乙级防火门或具有停滞功能的防火卷帘.
(３)电梯载重量不小于１.０t,轿厢尺寸不小于１０００mm×１５００mm.行驶速度:建筑高度在１００ m 内时,应不小于１.５ m/s;当建筑高度超过１００ m 时, 不宜小于２.５m/s.
上一页
下一页
返回
第五节　电梯与自动扶梯
(４)消防电梯可与客梯或工作电梯兼用,但应符合消防电梯的要求.
(５)消防电梯井、机房与相邻的电梯井、机房之间应采用耐火极限不小于２.５h的墙隔开,如在墙上开门时,应采用甲级防火门.
(６)消防电梯门口宜采用防水措施,井底应设有排水设施,排水井容量应不小于２m３.
(７)轿厢的装饰应为非燃烧材料.轿厢内应设专用电话,并在首层设消防专用操纵按钮.
上一页
返回
图８-１　楼梯的组成
返回
表８-１　设置一个疏散楼梯的条件
返回
图８-３　楼梯间剖面
返回
图８-４　楼梯、爬梯及坡道坡度
返回
图８-５　楼梯踏步
返回
图８-６　楼梯平台深度
返回
图８-７　楼梯段及平台部位的净空高度要求
返回
图８-８　底层中间平台下做出入口时的处理方式
返回
图８-９现浇整体式钢筋混凝土楼梯构造
返回
图８-１０　板式楼梯
返回
图８-１１　梁式楼梯
返回
图８-１２　明步楼梯和暗步楼梯
返回
图８-１３　梯梁在平台梁上的搁置构造
返回
图８-１８钢筋混凝土楼梯起止步的处理
返回
图８-１９　踏步面层、凸缘和防滑构造
返回
图８-２０　栏杆的形式
返回
图８-２５　楼梯转弯处扶手高差的处理
返回
图８-２６　台阶与坡道
返回
图８-２７　室外台阶构造类型
返回
图８-２８　实铺台阶
返回
图８-２９　设有砖砌地垄墙的架空台阶构造
返回
图８-３０　行车坡道
返回
表８-４　每段坡道的坡度、允许最大高度和水平长度
返回
图８-３２　坡道构造
返回
图８-３３　电梯组成示意
返回
