屋顶
屋顶的作用、类型、设计要求及屋顶的排水
　屋顶的作用
屋顶是房屋最上层起承重和覆盖作用的构件。

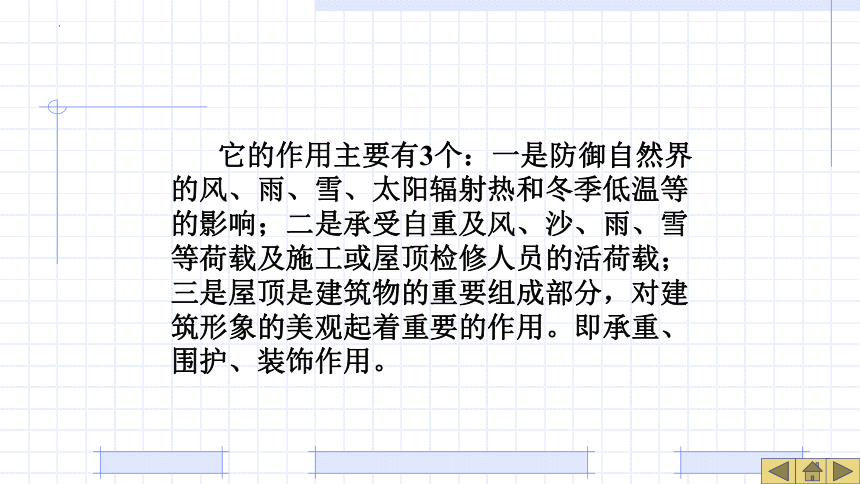

它的作用主要有3个：一是防御自然界的风、雨、雪、太阳辐射热和冬季低温等的影响；二是承受自重及风、沙、雨、雪等荷载及施工或屋顶检修人员的活荷载；三是屋顶是建筑物的重要组成部分，对建筑形象的美观起着重要的作用。即承重、围护、装饰作用。

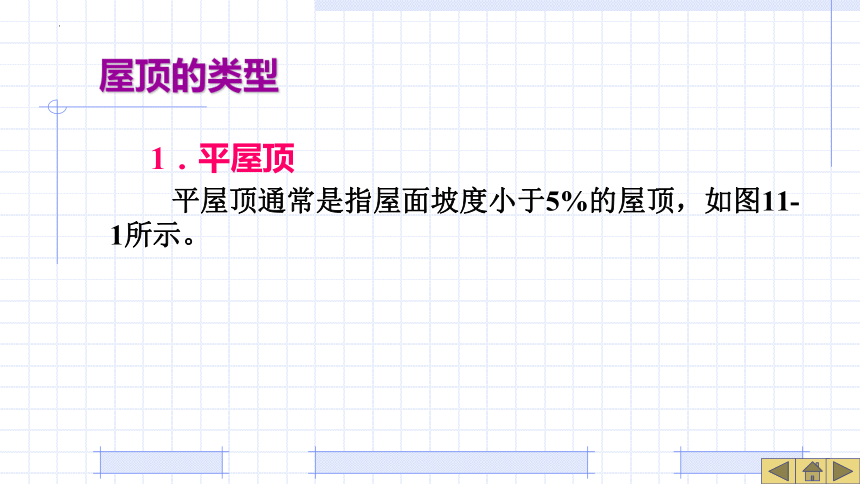

　屋顶的类型
1．平屋顶

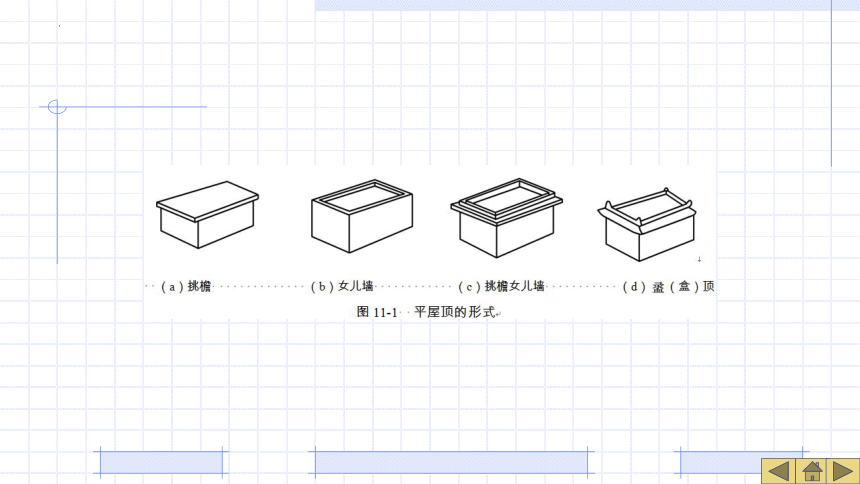

平屋顶通常是指屋面坡度小于5%的屋顶，如图11-1所示。

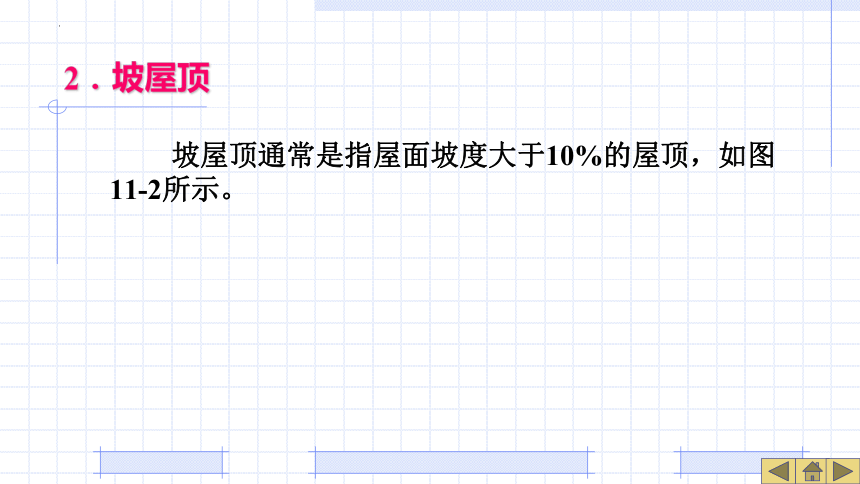

2．坡屋顶
坡屋顶通常是指屋面坡度大于10%的屋顶，如图11-2所示。

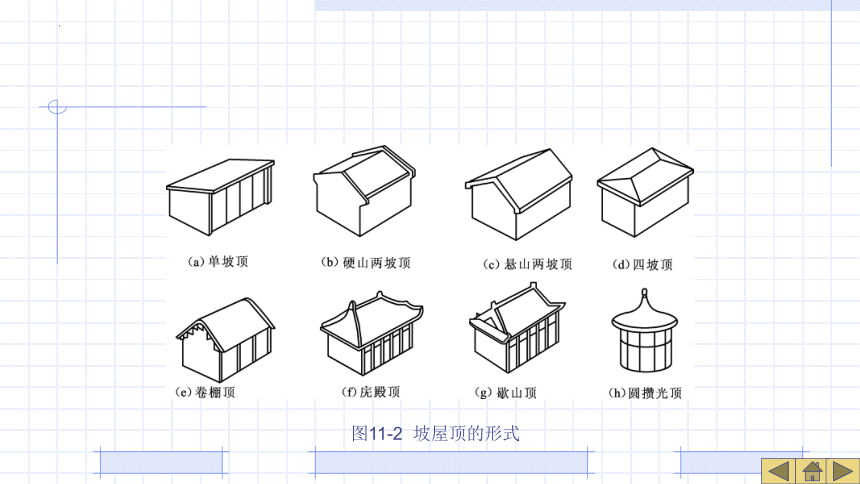

图11-2 坡屋顶的形式

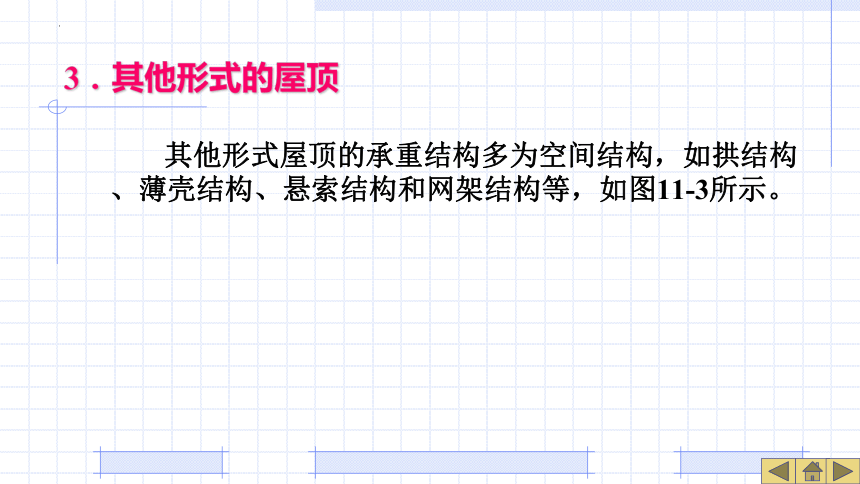

3．其他形式的屋顶
其他形式屋顶的承重结构多为空间结构，如拱结构、薄壳结构、悬索结构和网架结构等，如图11-3所示。

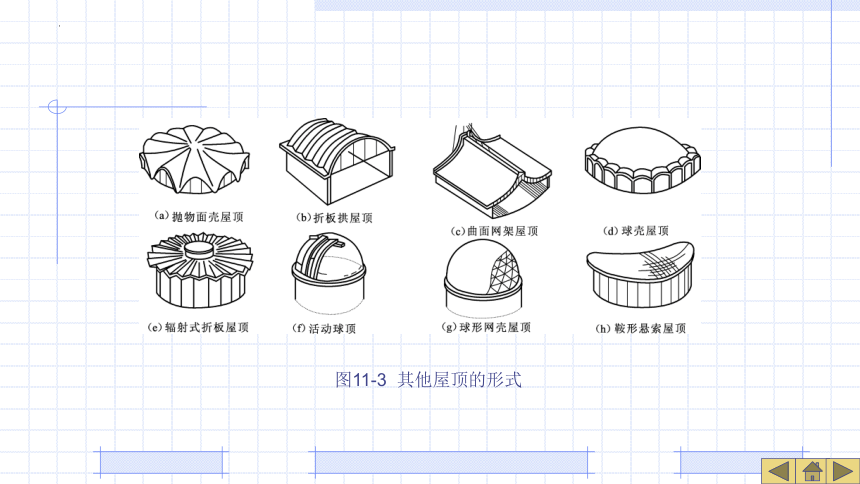

图11-3 其他屋顶的形式
　屋顶的设计要求
1．强度和刚度要求
2．防水排水要求
3．保温隔热要求
4．美观要求
屋顶的排水
1．排水坡度的形成
屋顶排水坡度的形成主要有材料找坡和结构找坡两种。
（1）材料找坡（见图11-4）。
（2）结构找坡（见图11-5）。
图11-4 材料找坡
图11-5 结构找坡
2．屋面坡度的大小
现行《民用建筑设计通则》规定，屋面排水坡度应根据屋顶结构形式、屋面基层类别、防水构造形式、材料性能及当地气候等条件确定，并应符合表11-1的规定。
屋面类别 屋面排水坡度（%）
卷材防水、刚性防水的平屋面 2～5
平瓦 20～50
波形瓦 10～50
油毡瓦 ≥20
网架、悬索结构金属板 ≥4
压型钢板 5～35
种植土屋面 1～3
表11-1 屋面排水坡度
屋顶坡度的常用表示方法有斜率法、百分比法和角度法3种，如图11-6所示。
（a）斜率法 （b）百分比法 （c）角度法
图11-6 屋面坡度表示方法
3．屋面的排水方式
屋面的排水方式分为无组织排水和有组织排水两大类。
（1）无组织排水（见图11-7），又称自由落水，是指屋顶不设排水装置，雨水直接由檐口自由落到地面的一种排水方式。
（2）有组织排水。
图11-7 无组织排水
根据雨水管出口位置不同，有组织排水可分为外排水和内排水两种形式。
① 外排水。外排水通常有檐沟外排水、女儿墙外檐沟外排水和女儿墙内檐沟外排水3种。外排水构造简单，造价低，广泛应用于普通的多层建筑，如图11-8所示。
（a）檐沟外排水 （b）女儿墙内檐沟外排水 （c）女儿墙外檐沟外排水
图11-8 外排水
② 内排水。内排水的雨水管设于建筑物内，构造复杂易造成渗漏，一般用在多跨建筑的中间跨、高层建筑和寒冷地区，如图11-9所示。
图11-9 内排水
4．排水方式的选择
一般可按下述原则进行选择：
（1）高度较低的简单建筑。
（2）积灰多的屋面应采用无组织排水。
（3）有腐蚀性介质的工业建筑也不宜采用有组织排水。
（4）在降雨量大的地区或房屋较高的情况下，应采用有组织排水。
（5）临街建筑的雨水排向人行道时宜采用有组织排水。
5．屋面排水组织设计
屋面排水设计的主要任务是：首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。
屋面排水的设计原则是排水通畅、简捷，雨水口负荷均匀。
