窗与门
窗
　窗的作用与分类

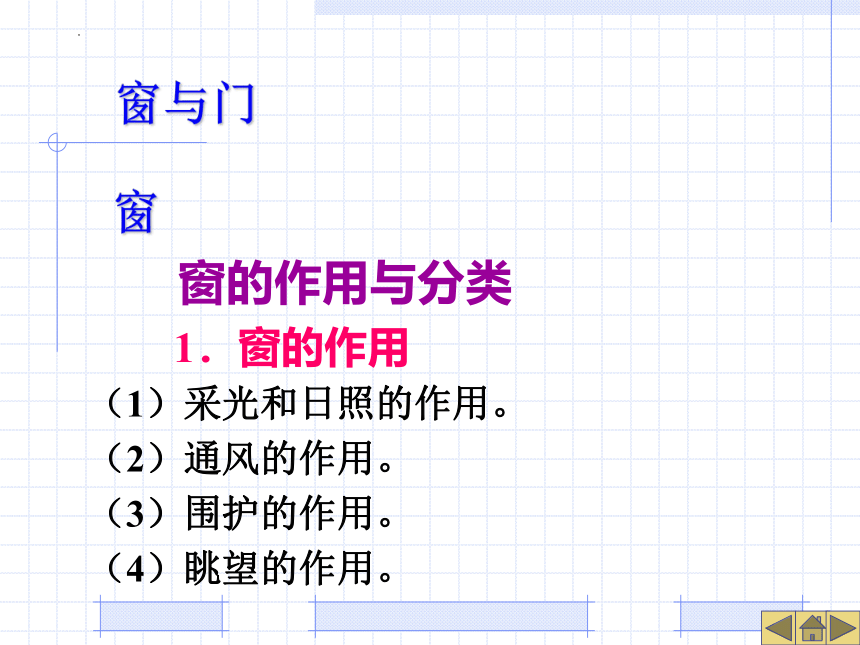

1．窗的作用
（1）采光和日照的作用。
（2）通风的作用。
（3）围护的作用。
（4）眺望的作用。

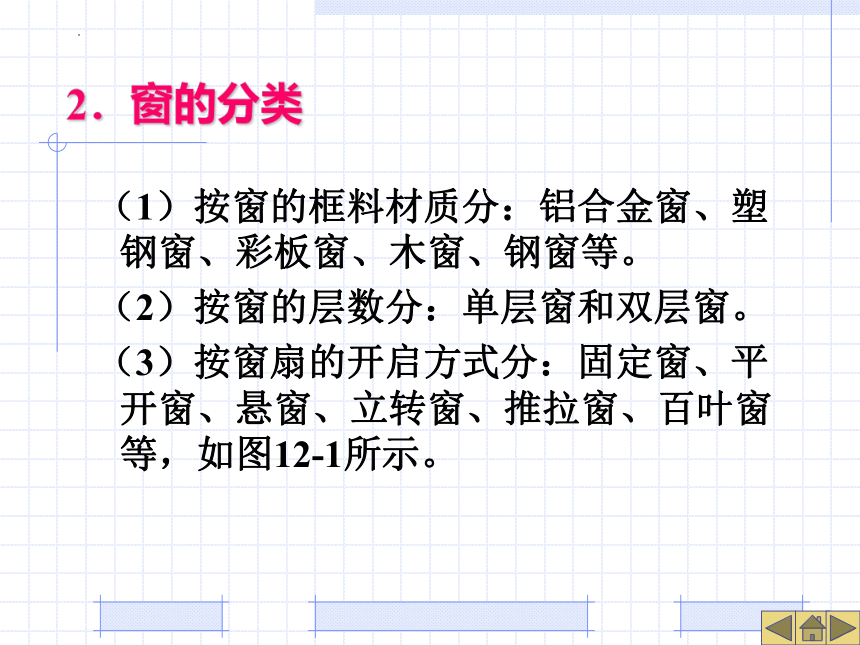

2．窗的分类
（1）按窗的框料材质分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。
（2）按窗的层数分：单层窗和双层窗。
（3）按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等，如图12-1所示。

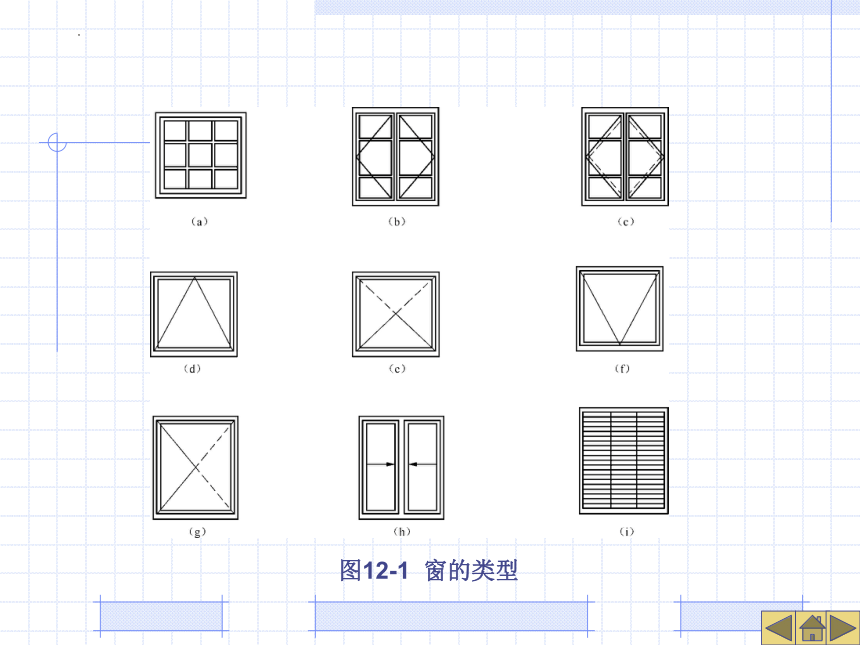

图12-1 窗的类型

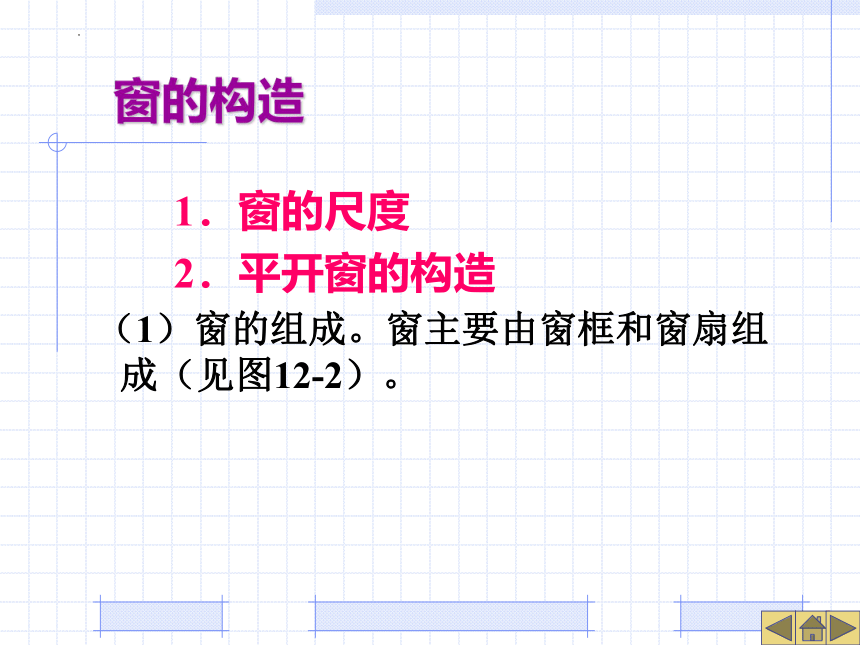

　窗的构造
1．窗的尺度
2．平开窗的构造
（1）窗的组成。窗主要由窗框和窗扇组成（见图12-2）。

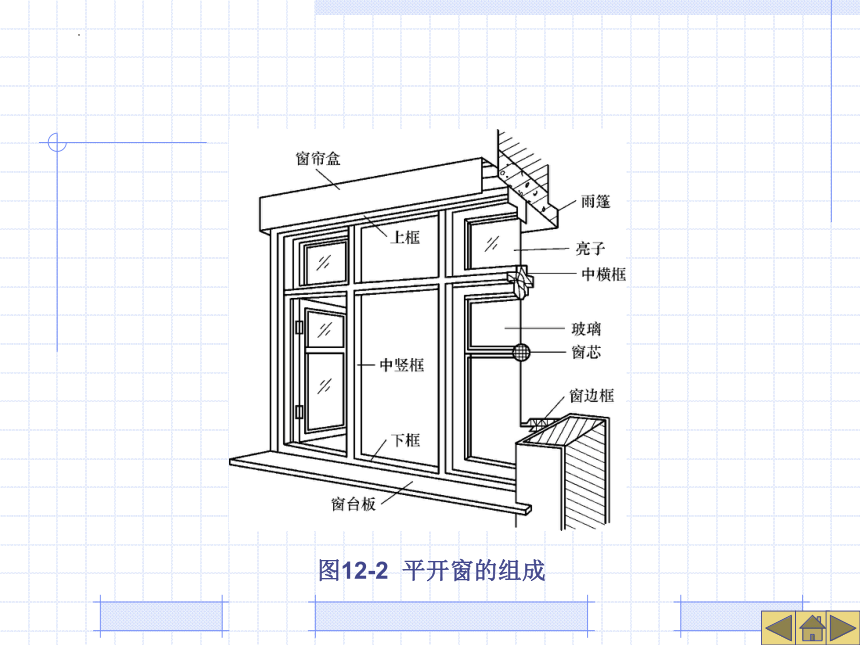

图12-2 平开窗的组成

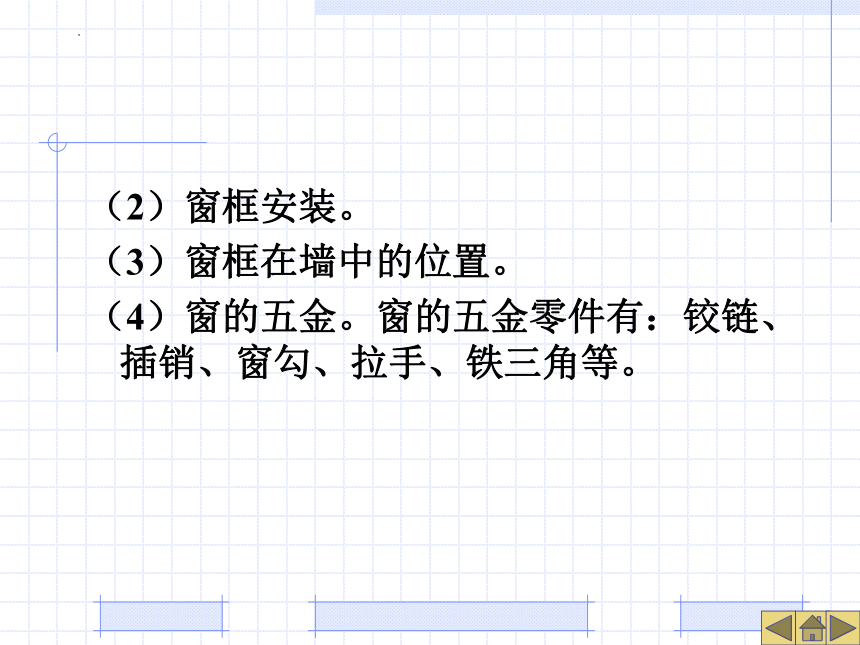

（2）窗框安装。
（3）窗框在墙中的位置。
（4）窗的五金。窗的五金零件有：铰链、插销、窗勾、拉手、铁三角等。

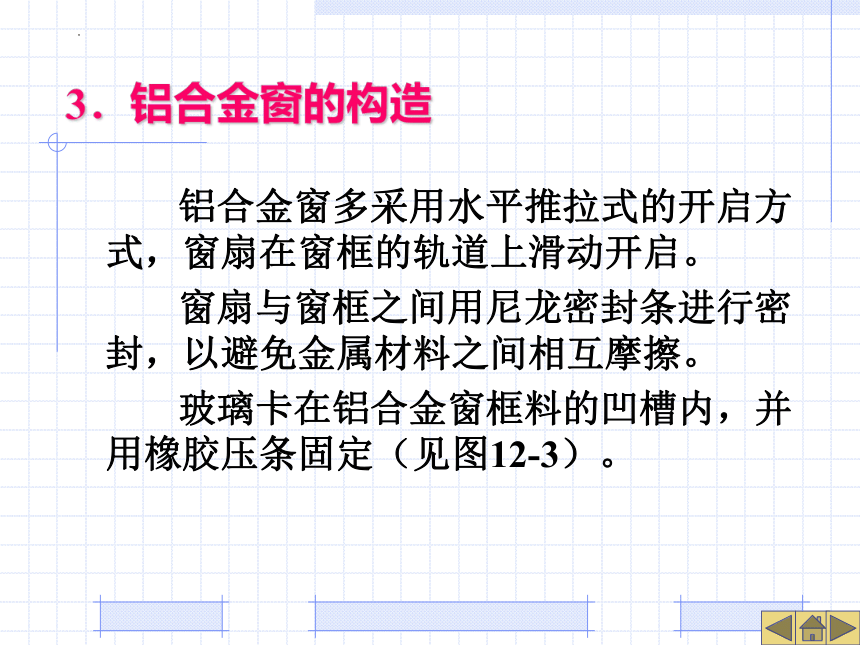

3．铝合金窗的构造
铝合金窗多采用水平推拉式的开启方式，窗扇在窗框的轨道上滑动开启。
窗扇与窗框之间用尼龙密封条进行密封，以避免金属材料之间相互摩擦。
玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定（见图12-3）。

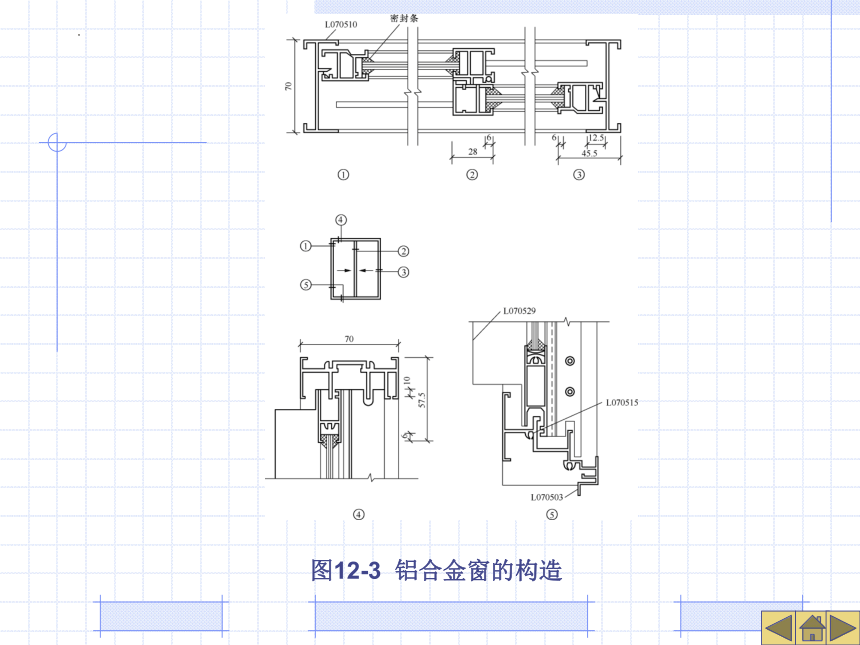

图12-3 铝合金窗的构造

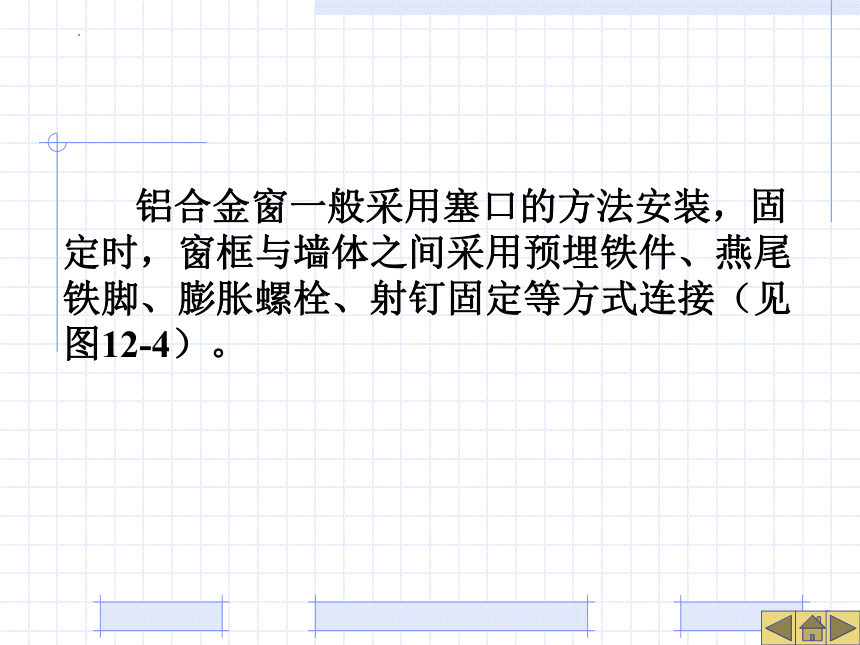

铝合金窗一般采用塞口的方法安装，固定时，窗框与墙体之间采用预埋铁件、燕尾铁脚、膨胀螺栓、射钉固定等方式连接（见图12-4）。
（a）预埋铁件 （b）燕尾铁脚 （c）金属膨胀螺栓 （d）射钉

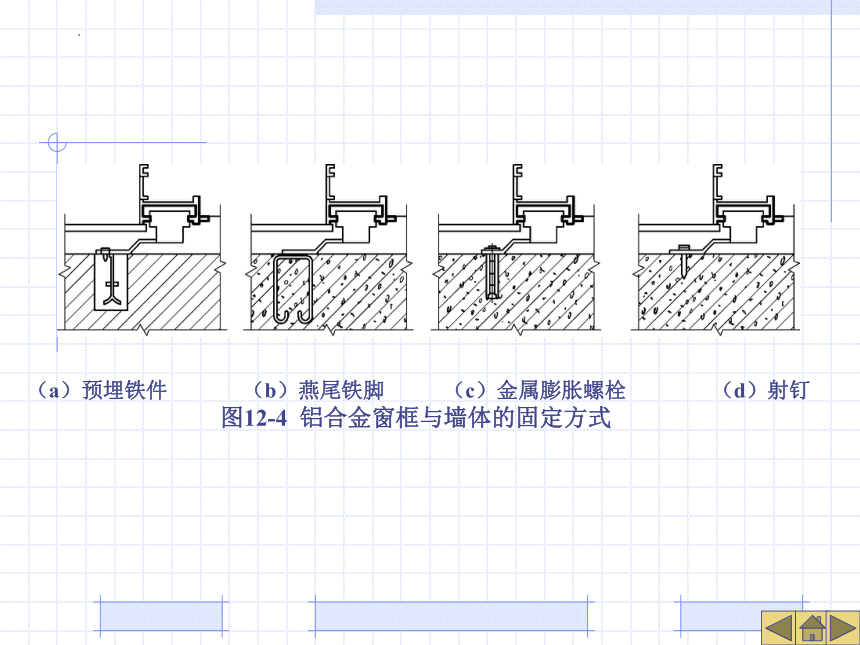

图12-4 铝合金窗框与墙体的固定方式
4．塑钢窗的构造

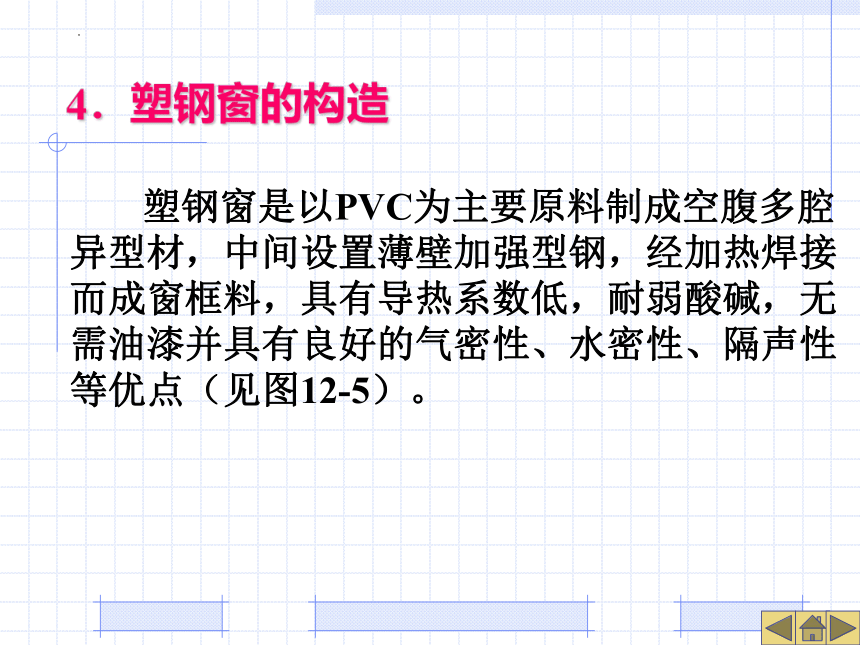

塑钢窗是以PVC为主要原料制成空腹多腔异型材，中间设置薄壁加强型钢，经加热焊接而成窗框料，具有导热系数低，耐弱酸碱，无需油漆并具有良好的气密性、水密性、隔声性等优点（见图12-5）。

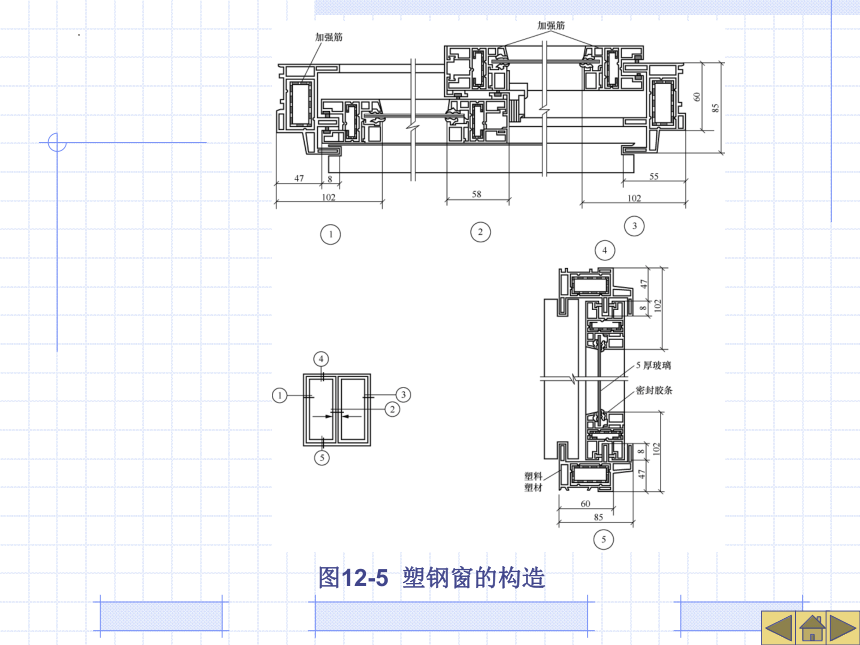

图12-5 塑钢窗的构造
5．特殊窗
（1）固定式通风高侧窗。
（2）防火窗。
（3）保温窗、隔声窗。
保温窗常采用双层窗及双层玻璃的单层窗两种。
双层窗可内外开或内开、外开。
门
　门的作用与分类
1．门的作用
（1）内外联系。
（2）维护和分隔空间。
（3）建筑立面装饰和造型。
（4）采光通风。
2．门的分类
（1）按门在建筑物中所处的位置分：内门和外门。
（2）按门的使用功能分：一般门和特殊门。
（3）按门的框料材质分：木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢门等。
（4）按门扇的开启方式分：平开门、弹簧门、推拉门、折叠门、转门、卷帘门、升降门等，如图12-6所示。
图12-6 门的开启方式
　门的构造
门的组成：主要由门框、门扇、亮子和五金零件组成，如图12-7所示。
图12-7 平开木门的组成
1．平开门的构造
（1）门框的断面形状和尺寸。门框的断面形状与窗框类似，但门框的断面尺寸要适当增加，如图12-8所示。
图12-8 门框的断面形状和尺寸（单位：mm）
门框在洞口中，根据门的开启方式及墙体厚度不同分为外平、居中、内平、内外平四种，如图12-9所示。
（a）外平 （b）居中 （c）内平 （d）内外
图12-9 门框在洞口中的位置
（2）门扇如下所述。
① 夹板门。夹板门门扇由骨架和面板组成，骨架通常采用（32～35）mm×（34～36）mm的木料制做，如图12-10所示。
图12-10 夹板门
② 镶板门。镶板门门扇由骨架和门芯板组成。骨架一般由上冒头、下冒头及边梃组成，有时中间还有中冒头或竖向中梃。门芯板可采用木板、胶合板、硬质纤维板及塑料板、玻璃等，如图12-11所示。
图12-11 镶板门
2．铝合金门
铝合金门多为半截玻璃门，采用平开的开启方式，门扇边梃的上下端用地弹簧连接，如图12-12所示。
图12-12 铝合金地弹簧门构造
3．塑钢门
塑钢门多用于住宅的阳台门或外门，开启方式多为平开或推拉。
塑钢门的特性、材料及细部构造可参照塑料窗与塑钢窗的构造。
