坡屋顶
　坡屋顶的承重结构形式
1．山墙承重
在山墙上搁置檩条、椽子，再铺屋面板，然后挂瓦处理。

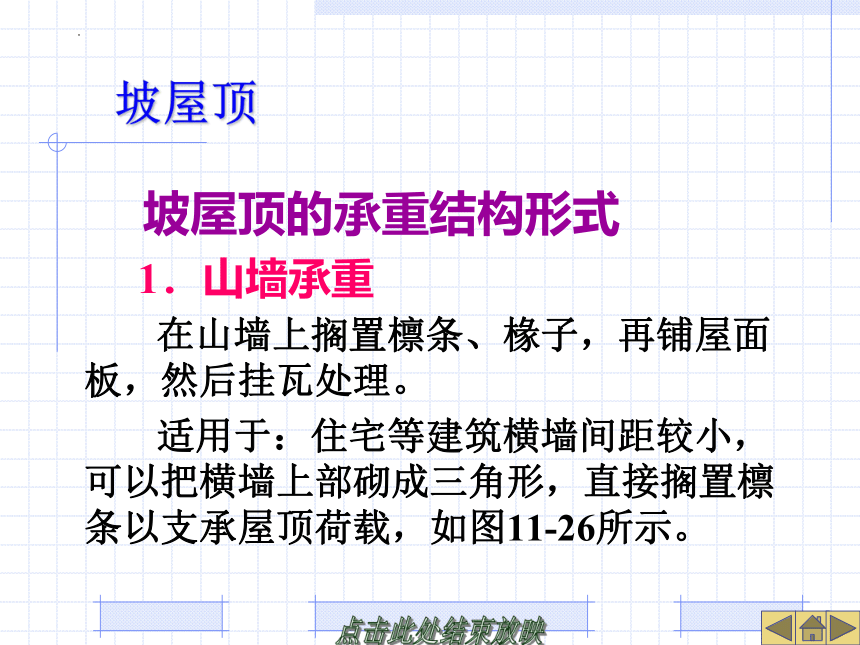

适用于：住宅等建筑横墙间距较小，可以把横墙上部砌成三角形，直接搁置檩条以支承屋顶荷载，如图11-26所示。
图11-26 山墙承重
2．屋架承重

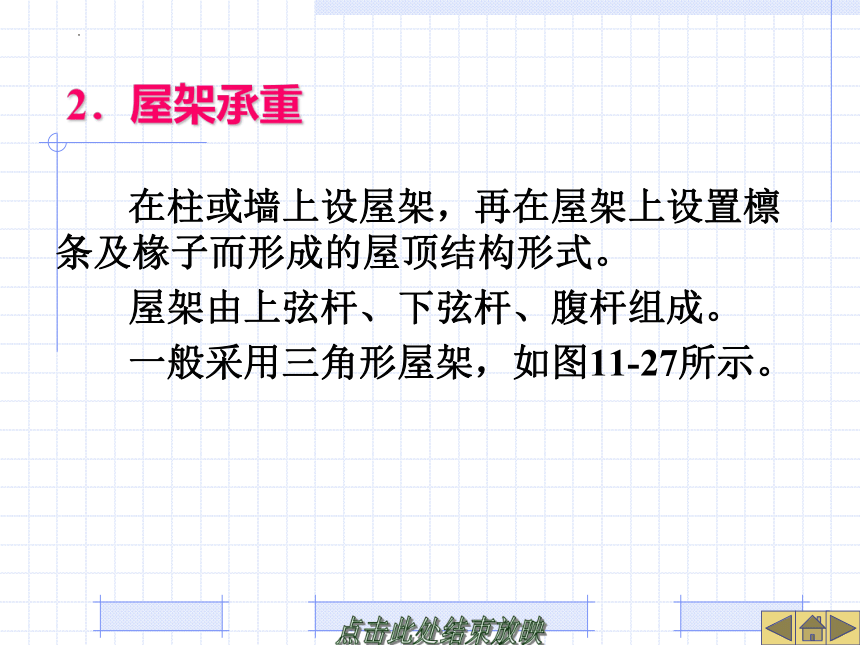

在柱或墙上设屋架，再在屋架上设置檩条及椽子而形成的屋顶结构形式。
屋架由上弦杆、下弦杆、腹杆组成。
一般采用三角形屋架，如图11-27所示。

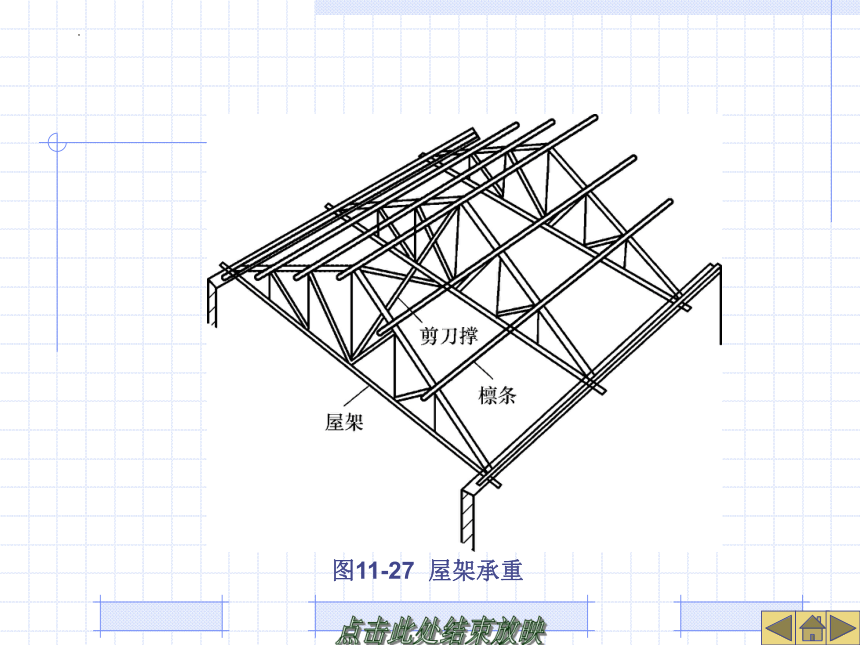

图11-27 屋架承重
3．梁架承重

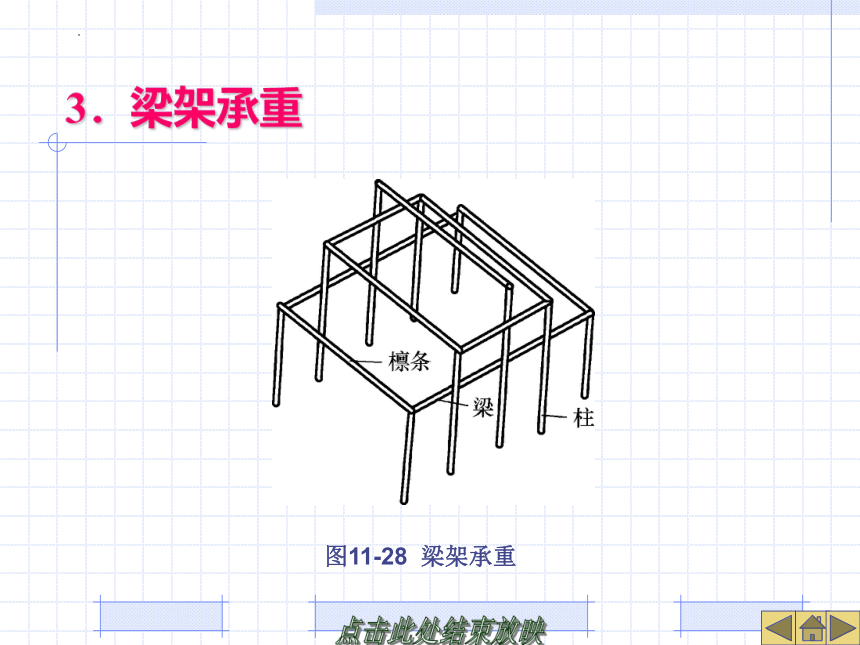

图11-28 梁架承重
　坡屋顶的屋面构造
1．冷摊瓦屋面

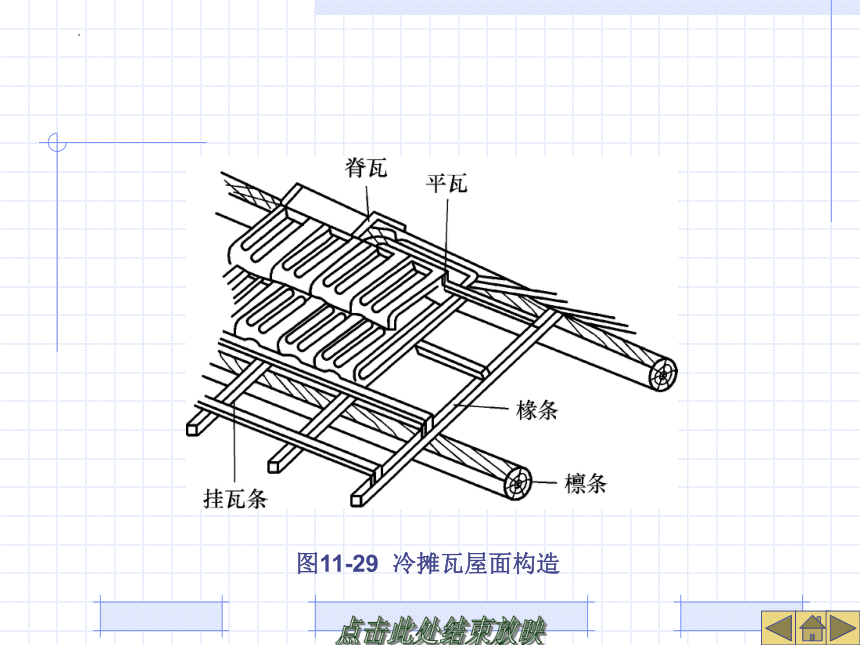

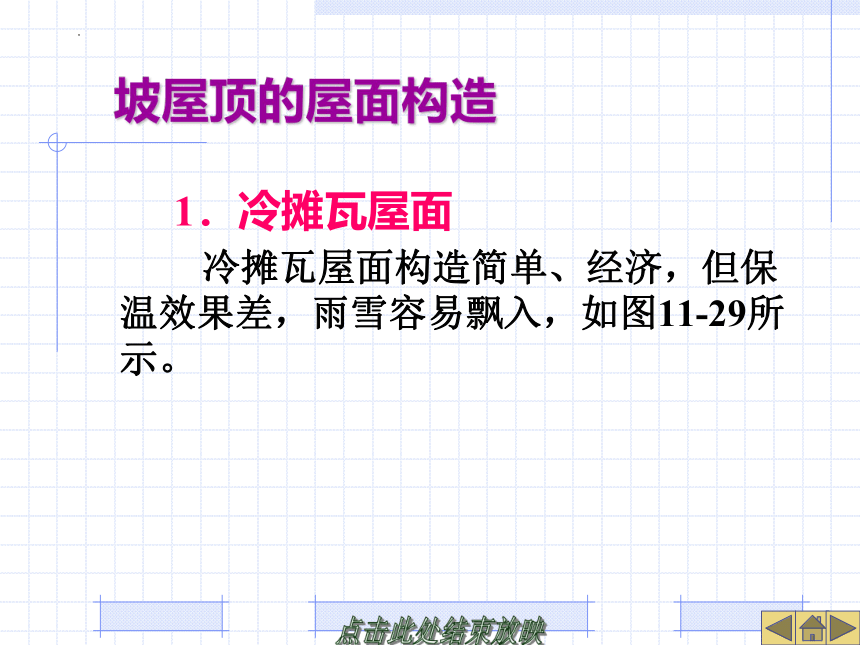

冷摊瓦屋面构造简单、经济，但保温效果差，雨雪容易飘入，如图11-29所示。
图11-29 冷摊瓦屋面构造
2．木望板瓦屋面

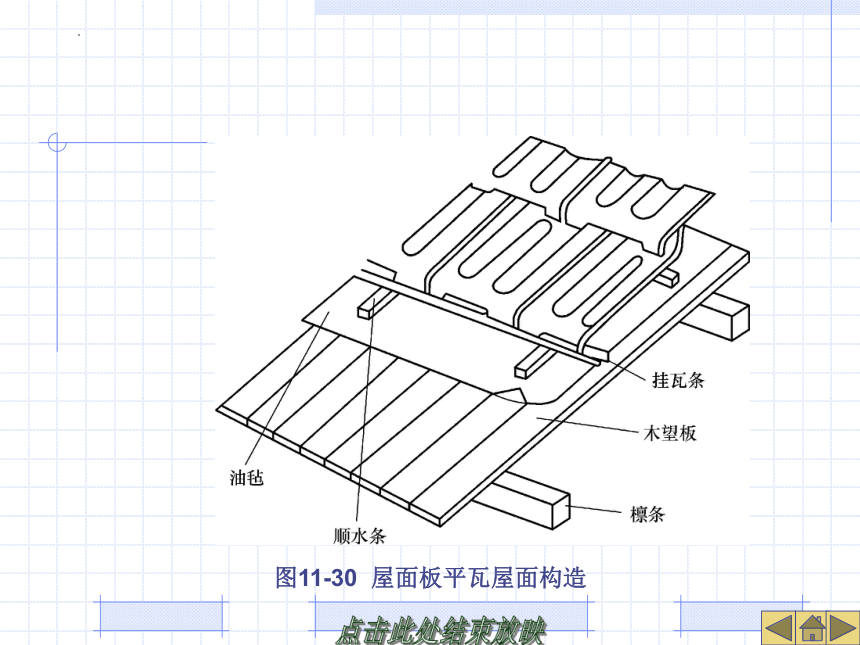

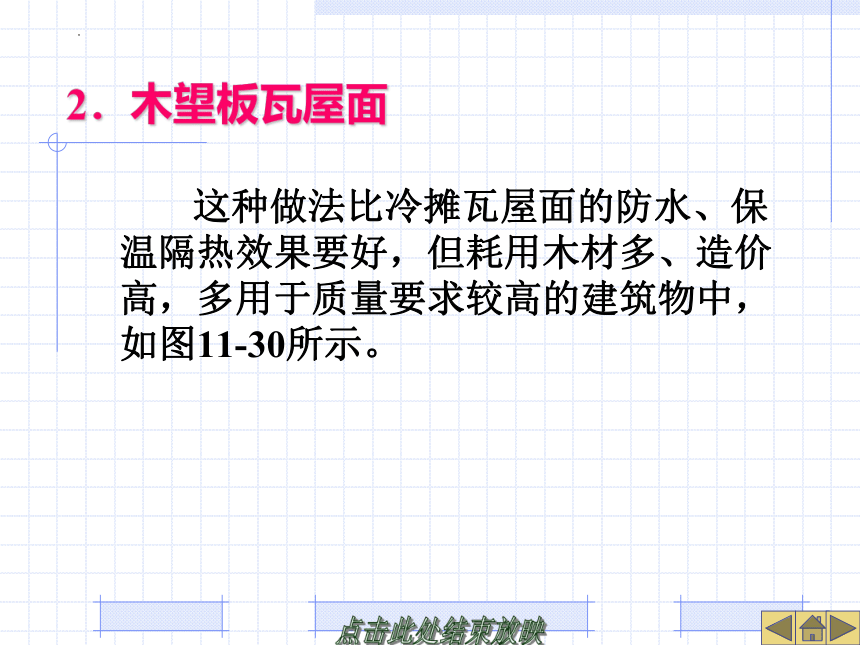

这种做法比冷摊瓦屋面的防水、保温隔热效果要好，但耗用木材多、造价高，多用于质量要求较高的建筑物中，如图11-30所示。
图11-30 屋面板平瓦屋面构造
3．钢筋砼挂瓦板平瓦屋面
用预制钢筋混凝土挂瓦板搁置在横墙或屋架上，并在其上直接挂瓦，预制钢筋混凝土挂瓦板可以代替檩条、屋面板和挂瓦条，并能得到平整的底面，在挂瓦板肋根部应预留泄水孔，如图11-31所示。
图11-31 钢筋混凝土挂瓦板平瓦屋面构造
4．钢筋混凝土板瓦屋面
在仿古建筑中也常常采用钢筋混凝土板瓦屋面，如图11-32所示。
图11-32 钢筋混凝土板瓦屋面
5．彩钢瓦屋面
彩钢瓦屋面可分为檩条露明式金属板屋面（见图11-33）和檩条暗藏式金属板屋面（见图11-34）两种。
图11-33 檩条露明式彩钢瓦屋面
图11-34 檩条暗藏式彩钢瓦屋面
　坡屋顶的细部构造
坡屋顶应做好檐口、天沟、屋脊等部位的细部处理。
1．纵墙檐口构造
纵墙檐口可分为无组织排水檐口和有组织排水檐口。
无组织排水檐口一般为挑檐板（见图11-35），有组织排水檐口分为挑檐沟檐口（见图11-36）和女儿墙内檐沟檐口（见图11-37）。
图11-35 挑檐板檐口构造
图11-36 挑檐沟檐口构造
图11-37 女儿墙内檐沟檐口构造
2．山墙檐口
山墙檐口形式分为平硬山、高硬山和悬山三种。
（1）平硬山。屋面与山墙顶基本砌平，屋面瓦的端头用一皮单砖或用1︰3水泥砂浆抹压瓦线，如图11-38所示。
图11-38 平硬山檐口构造
（2）高硬山。将山墙砌出屋面形成女儿墙，顶部外挑砖或作混凝土压顶，抹防水砂浆，用水泥石灰麻刀砂浆或镀锌铁皮做泛水处理，如图11-39所示。
图11-39 高硬山檐口构造
（3）悬山。屋面端部用檩条挑出山墙之外，檩端钉木板封严，檩下吊顶棚或涂刷油漆，如图11-40所示。
图11-40 悬山檐口构造
