(共33张PPT)

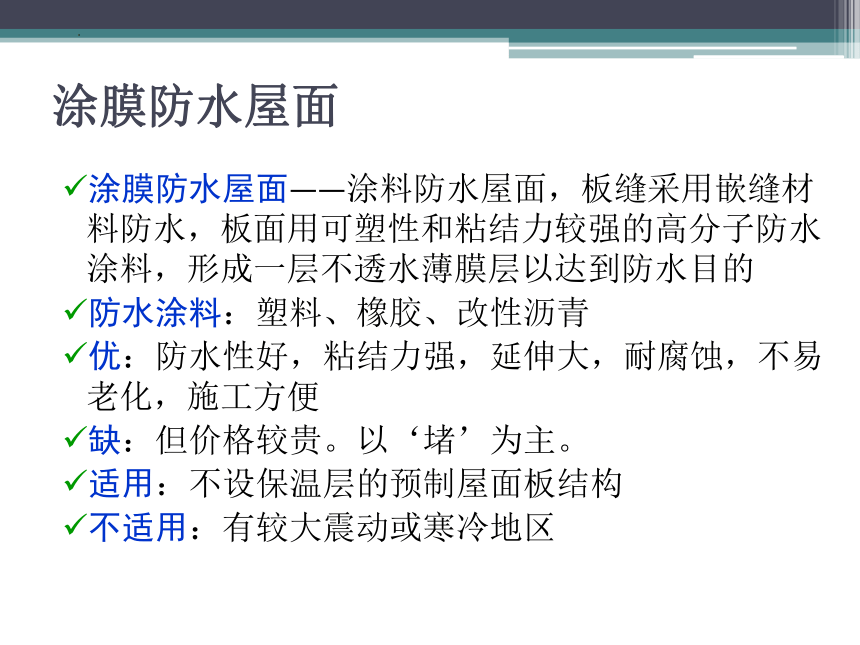

涂膜防水屋面
涂膜防水屋面——涂料防水屋面,板缝采用嵌缝材料防水,板面用可塑性和粘结力较强的高分子防水涂料,形成一层不透水薄膜层以达到防水目的
防水涂料:塑料、橡胶、改性沥青
优:防水性好,粘结力强,延伸大,耐腐蚀,不易老化,施工方便
缺:但价格较贵。以‘堵’为主。
适用:不设保温层的预制屋面板结构
不适用:有较大震动或寒冷地区

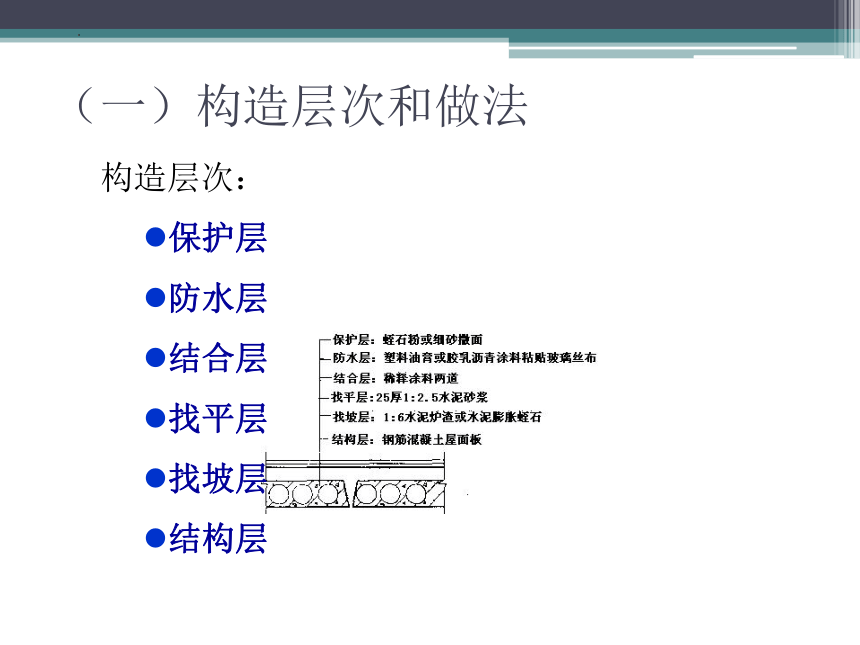

(一)构造层次和做法
构造层次:
保护层
防水层
结合层
找平层
找坡层
结构层

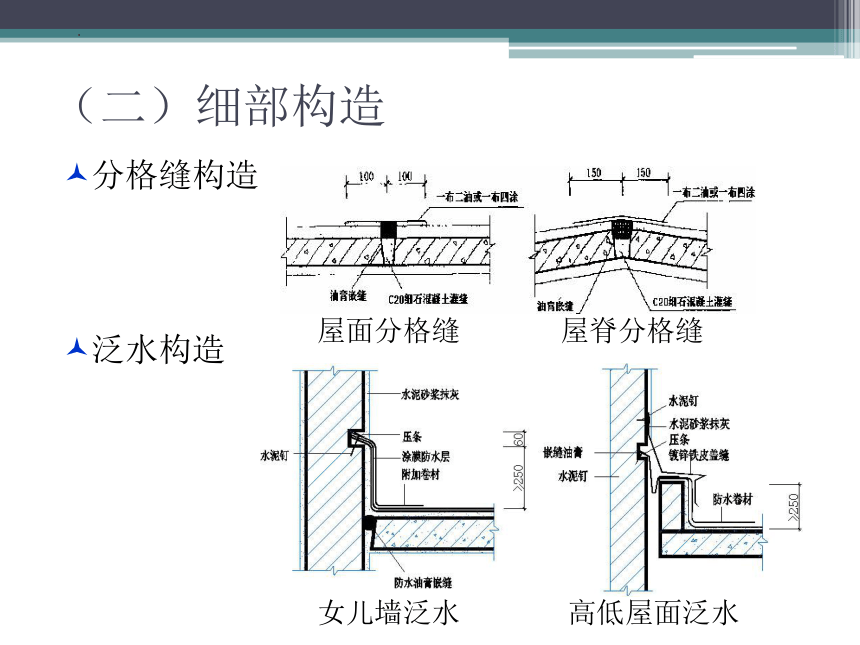

(二)细部构造
分格缝构造
泛水构造
屋面分格缝
屋脊分格缝
女儿墙泛水
高低屋面泛水

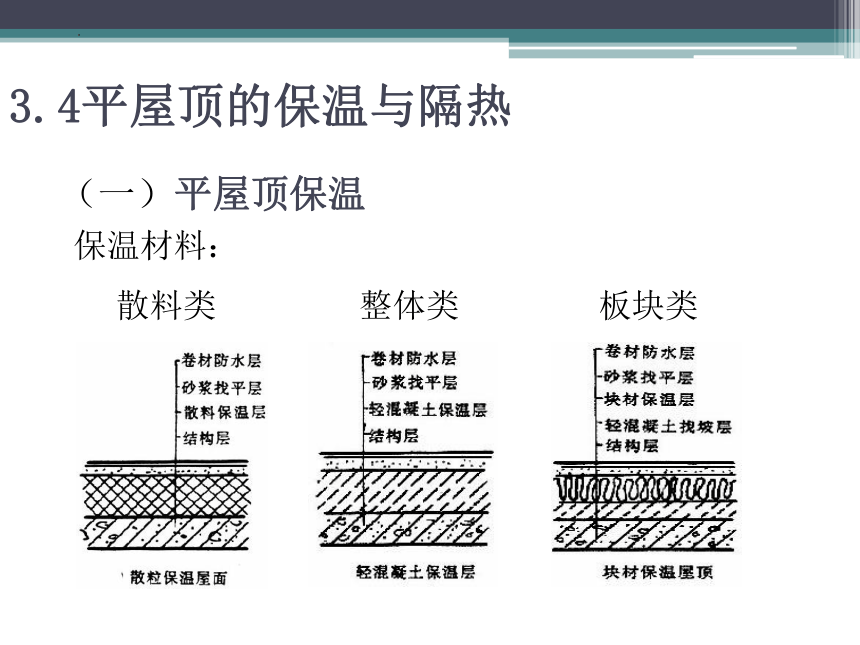

3.4平屋顶的保温与隔热
(一)平屋顶保温
保温材料:
散料类 整体类 板块类

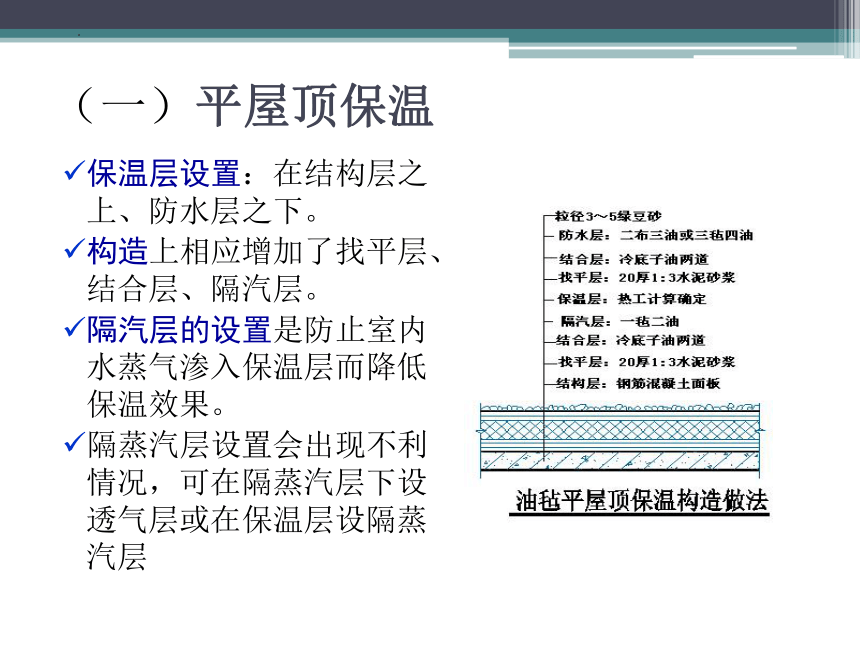

(一)平屋顶保温
保温层设置:在结构层之上、防水层之下。
构造上相应增加了找平层、结合层、隔汽层。
隔汽层的设置是防止室内水蒸气渗入保温层而降低保温效果。
隔蒸汽层设置会出现不利情况,可在隔蒸汽层下设透气层或在保温层设隔蒸汽层

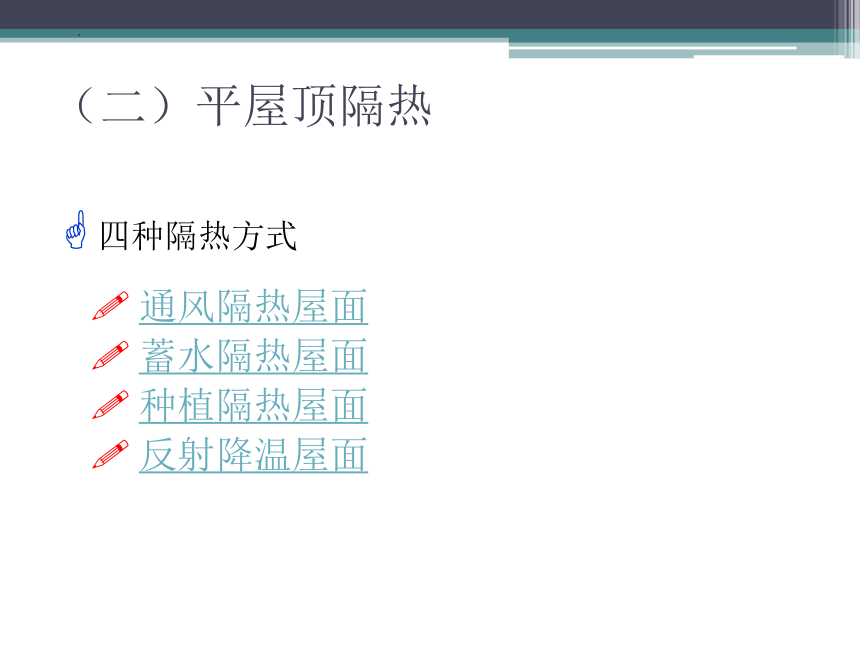

(二)平屋顶隔热
四种隔热方式
通风隔热屋面
蓄水隔热屋面
种植隔热屋面
反射降温屋面
(1)通风隔热屋面

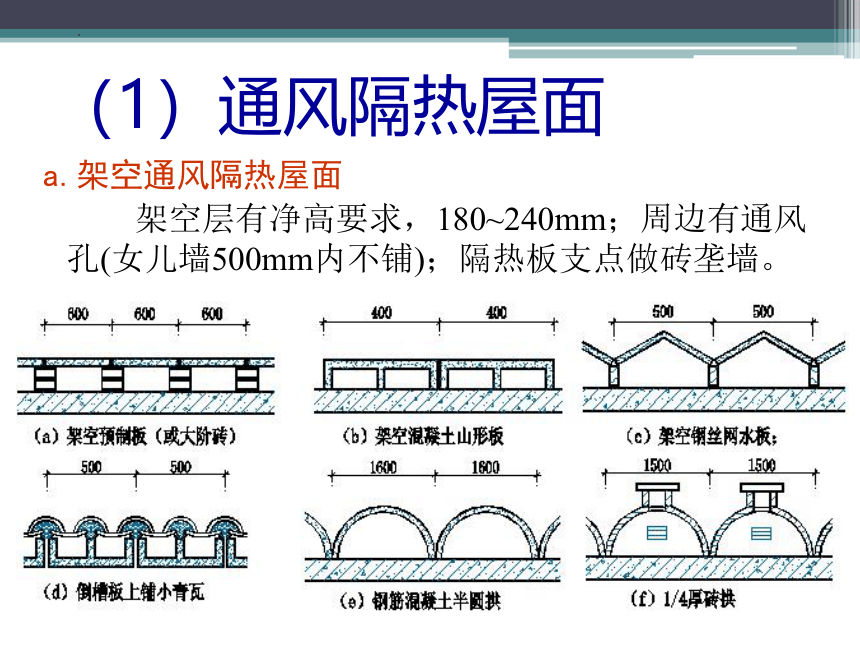

a.架空通风隔热屋面
架空层有净高要求,180~240mm;周边有通风孔(女儿墙500mm内不铺);隔热板支点做砖垄墙。
(1)通风隔热屋面

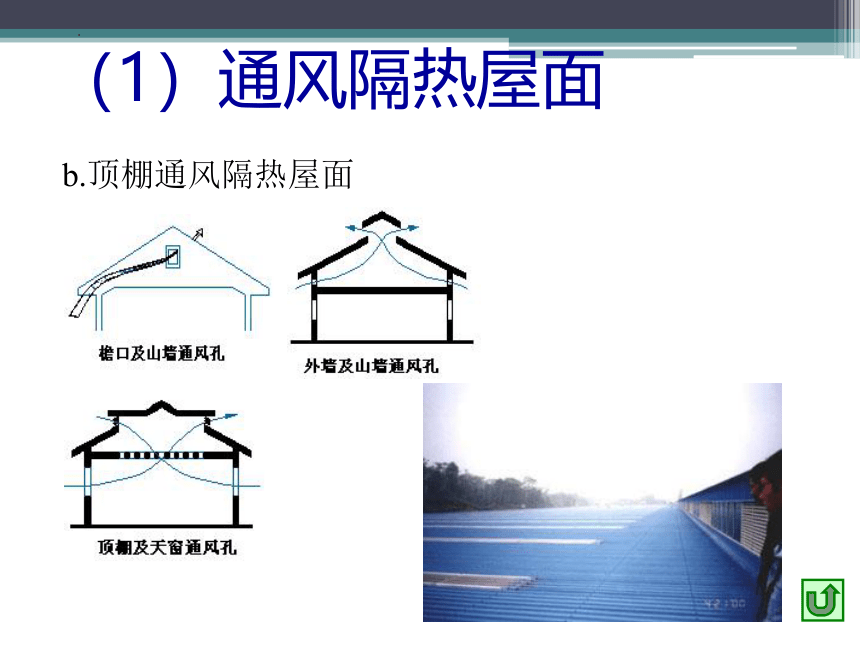

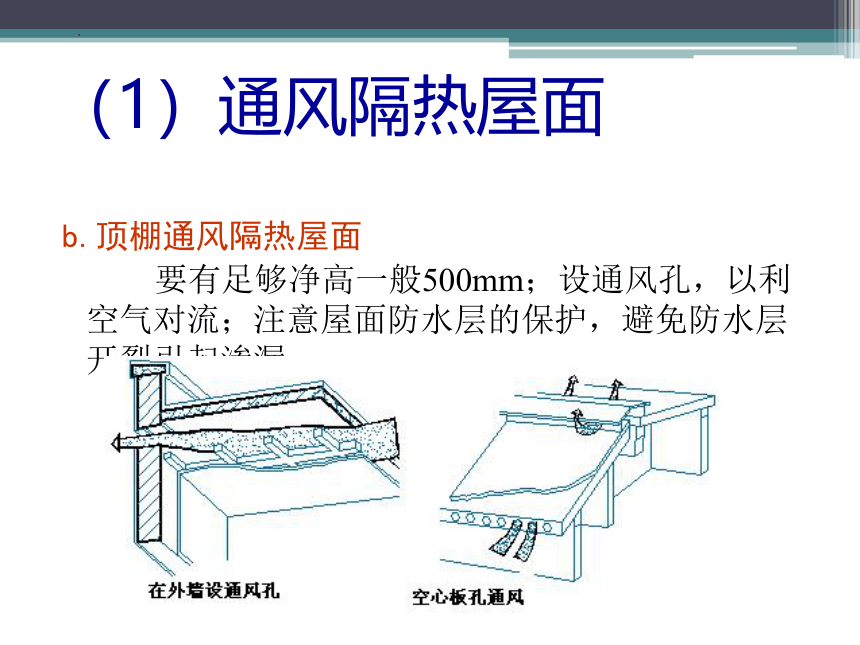

b.顶棚通风隔热屋面
要有足够净高一般500mm;设通风孔,以利空气对流;注意屋面防水层的保护,避免防水层开裂引起渗漏。
(1)通风隔热屋面
b.顶棚通风隔热屋面

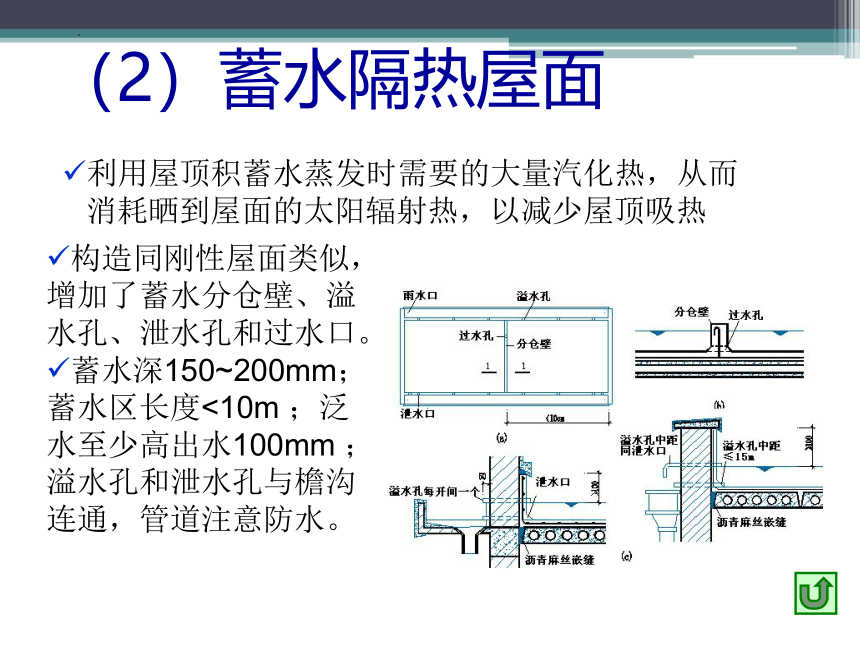

(2)蓄水隔热屋面
利用屋顶积蓄水蒸发时需要的大量汽化热,从而消耗晒到屋面的太阳辐射热,以减少屋顶吸热
构造同刚性屋面类似,增加了蓄水分仓壁、溢水孔、泄水孔和过水口。
蓄水深150~200mm;蓄水区长度<10m ;泛 水至少高出水100mm ;溢水孔和泄水孔与檐沟连通,管道注意防水。

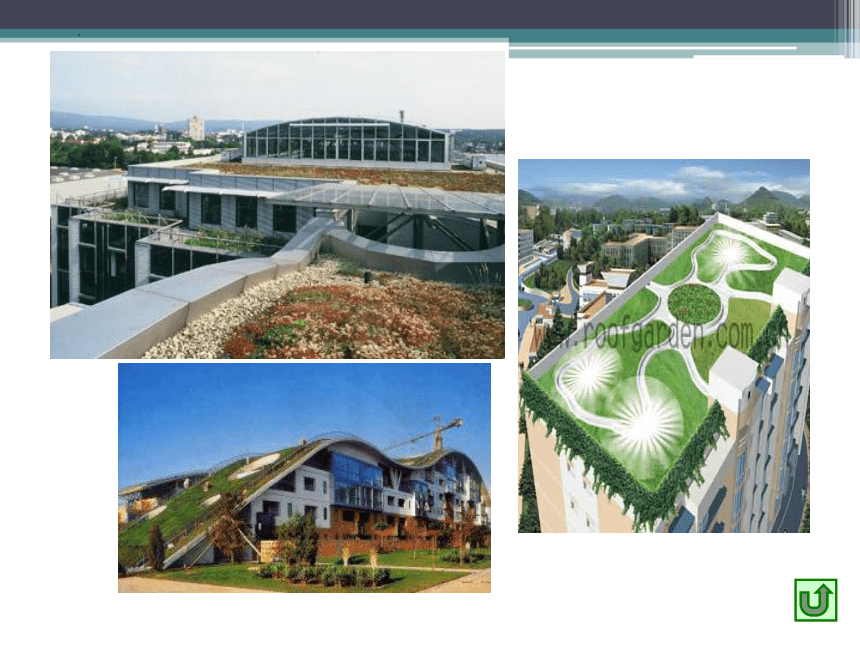

(3)种植隔热屋面
利用屋顶种植植物的蒸腾和光合作用,达到降温隔热的目的。
屋顶四周设栏杆或女儿墙作为安全维护措施;
护栏净高>1m;种植介质选谷壳等轻质;排水坡1%~3%;档墙下设排水孔和过水网。
(4)反射降温屋面
利用材料的颜色和光滑度对热辐射的反射,从而起到降温的目的。
4.坡屋顶构造
4.1坡屋顶的承重结构
(一)承重结构类型
横墙承重
屋架承重
梁架承重
对于大跨建筑可采用网架、悬索薄壳等空间结构
(1)横墙承重
横墙承重——按屋顶坡度,将横墙上部砌成三角形。在其上直接隔檩条。
特点:构造简单、施工方便、节约木材。利于防火隔音。
适用情况:开间4.5m内,尺寸小的房间。住宅、宿舍等
(2)屋架承重
屋架承重——屋架上直接搁置檩条承受屋面重量。
适用:要求较大空间的结构。如食堂、教学楼等
(3)梁架承重
梁架承重——柱和梁形成的梁架支撑檩条。墙只是维护和分隔。
(二)承重结构构件
1.屋架:三角形,由上弦、下弦及腹杆组成。
木屋架:跨度<12m建筑
钢木屋架:跨度<18m(下弦及腹杆用钢筋或型钢)
预应力钢筋砼屋架或钢屋架:跨度更大的建筑
(二)承重结构构件
2.檩条
材料:木材、钢材及砼
檩条材料与屋架材料相同,使耐久性接近
山墙上承檩时,在山墙上设混凝土垫块
(三)承重结构布置
双坡屋顶:按开间尺寸等间距布置
四坡屋顶:屋顶尽端三个斜面呈45度相交,半屋架一端支撑于外墙,另一端支撑在尽端全屋架上。
屋顶垂直相交处
屋顶垂直相交处处理
b.斜梁或半屋架一端支撑在转角墙上,另一端支撑在屋架上。
a.插入屋顶的檩条搁在与其垂直的屋顶檩条上。
4.2平瓦屋面做法
坡屋顶屋面一般是利用各种瓦材作为防水材料,近年出现金属瓦、彩色压型钢板屋面
平瓦:粘土平瓦、水泥平瓦
瓦的四边留槽口以便搭接
根据基层不同,平瓦屋面可分为冷摊瓦屋面、木望板平瓦屋面、钢筋混凝土挂瓦板平瓦屋面
(1)冷摊瓦屋面
构造简单,用于南方地区质量要求不高的建筑。
(2)木望板平瓦屋面
防水、保温、隔热效果好于冷摊,但耗材,造价高。
(3)钢筋混凝土挂瓦板平瓦屋面
挂瓦板为预应力或非预应力混凝土构件,兼有檩条、望板、挂瓦条三者作用
(4)钢筋混凝土板瓦屋面
5.其他屋面构造
金属瓦屋面:镀锌铁皮或铝合金做防水层的一种屋面。
特点:自重轻,防水性能好,使用年限长,主要用于大跨度建筑的屋面。
彩色压型钢板屋面:目前广泛采用
特点:自重轻、强度高、施工安装方便,色彩绚丽,质感好。
彩色压型钢板屋面
本章小结
1. 屋顶按外形分为平屋顶、坡屋顶和其他形式的屋顶。平屋顶坡度小于5%,坡屋顶坡度大于10%
2. 平屋顶常见形式有挑檐、女儿墙、挑檐女儿墙和盝顶;坡屋顶常见形式有单坡顶、硬山两坡顶、悬山两坡顶、四坡顶、卷棚顶、庑殿顶、歇山顶和攒尖顶
3. 防止雨水渗漏是屋顶设计核心。屋顶排水设计内容包括:1)确定屋顶排水坡度大小和形成方法;2)确定排水方式和剖面轮廓线;3)进行屋顶排水组织设计并绘制屋顶排水平面图
4. 平屋顶防水构造按其防水层不同有柔性防水、刚性防水、涂料防水和粉剂防水
5. 卷材防水屋面的构造层次由结构层、找坡层、找平层、结合层、防水层和保护层组成。为保证油毡层不被破坏,结构层必须有足够的强度和刚度
6. 刚性防水屋面主要适用于我国南方地区,其层次构造包括结构层、找平层、隔离层和防水层。为防止防水层开裂,在防水层中应采取加钢筋网片、设置分格缝等措施。分格缝的纵横向间距均不超过6m
7. 采用涂膜防水屋面应加大屋面板刚度,防止板缝开裂
8. 平屋顶的保温可使用散料类、整体类、板块类等材料
9. 平屋顶隔热方式主要有通风隔热屋面、蓄水隔热屋面、种植隔热屋面和反射降温屋面四种方式
10. 坡屋顶的承重结构主要有横墙承重、屋架承重、梁架承重三种型式,对于大跨度建筑可用网架、悬索薄壳等结构
11. 平瓦屋面根据基层不同有冷摊瓦屋面、木望板瓦屋面、钢筋混凝土挂瓦板平瓦屋面和钢筋混凝土板瓦屋面
