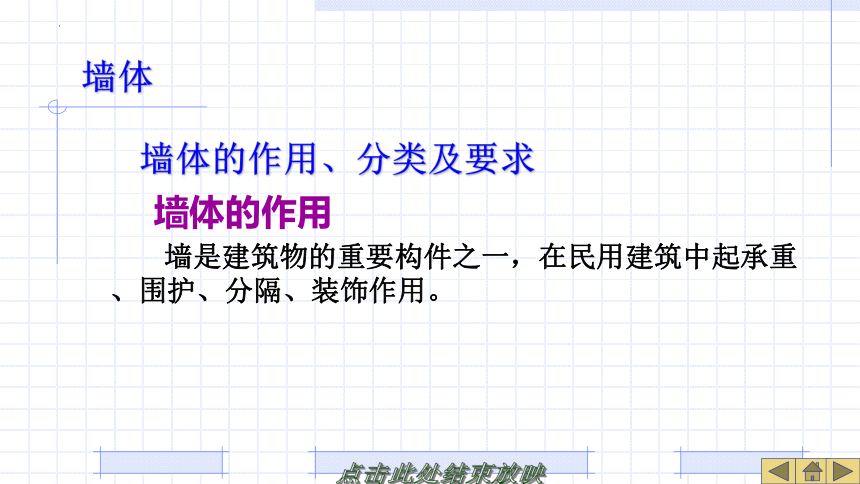

墙体
墙体的作用、分类及要求
　墙体的作用
墙是建筑物的重要构件之一，在民用建筑中起承重、围护、分隔、装饰作用。

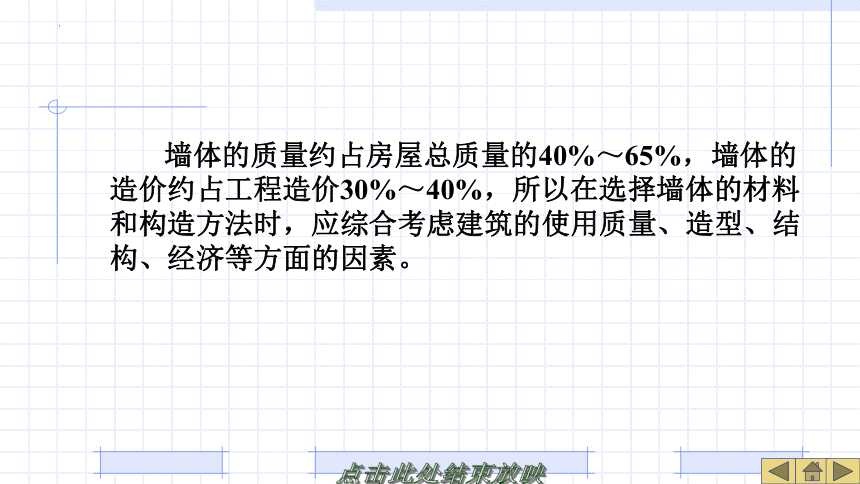

墙体的质量约占房屋总质量的40%～65%，墙体的造价约占工程造价30%～40%，所以在选择墙体的材料和构造方法时，应综合考虑建筑的使用质量、造型、结构、经济等方面的因素。

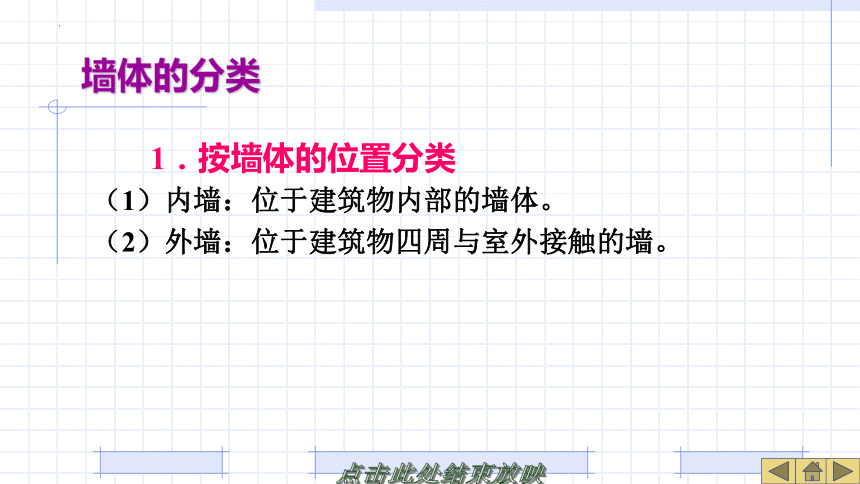

墙体的分类
1．按墙体的位置分类
（1）内墙：位于建筑物内部的墙体。
（2）外墙：位于建筑物四周与室外接触的墙。

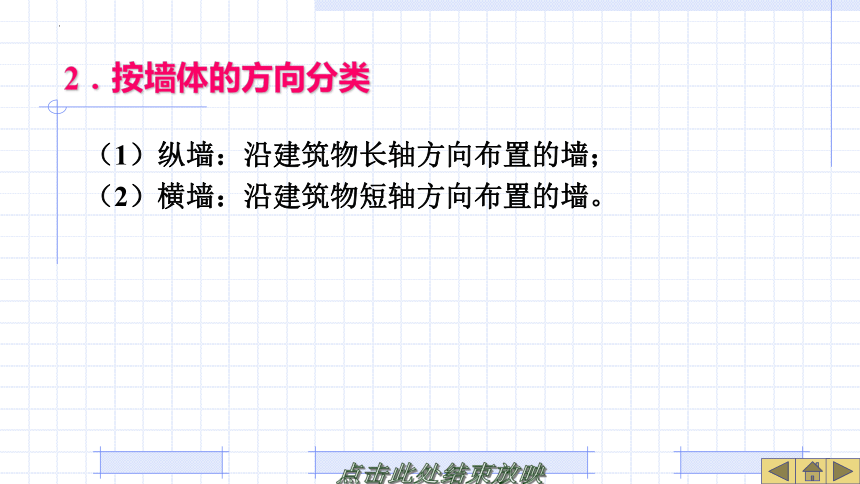

2．按墙体的方向分类
（1）纵墙：沿建筑物长轴方向布置的墙；
（2）横墙：沿建筑物短轴方向布置的墙。

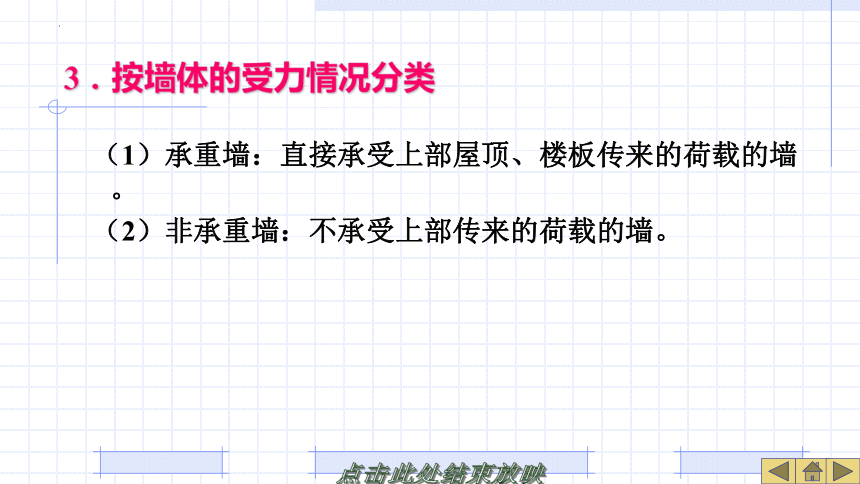

3．按墙体的受力情况分类
（1）承重墙：直接承受上部屋顶、楼板传来的荷载的墙。
（2）非承重墙：不承受上部传来的荷载的墙。

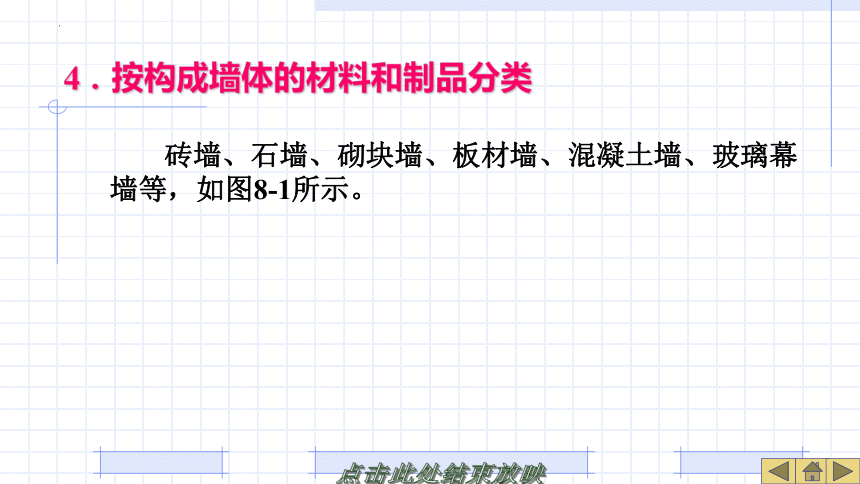

4．按构成墙体的材料和制品分类
砖墙、石墙、砌块墙、板材墙、混凝土墙、玻璃幕墙等，如图8-1所示。

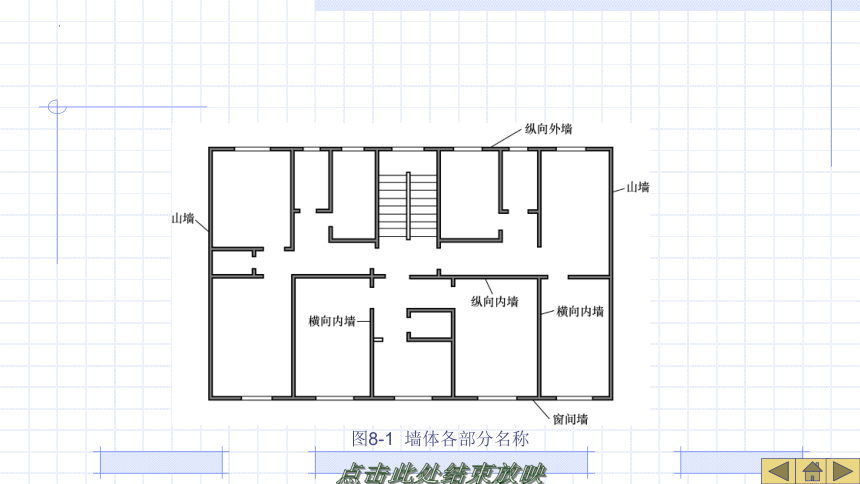

图8-1 墙体各部分名称
墙体的设计要求
1．承载力和稳定性
承重墙应有足够的承载力承受竖向荷载及地震区考虑地震作用下的墙体承载力。
墙体的承载力与采用的材料。
墙体的尺寸、构造和施工方式有关。
墙体的稳定性与墙的长度、高度、厚度有关，墙体的高厚比是保证墙体稳定性的重要措施，高厚比越大的构件越细长，其稳定性越差。
墙的允许高厚比如表8-1所列。
砂浆强度等级 墙 砂浆强度等级 墙
M0.4 16 M1 20
M2.5 22 M5 24
≥M7.5 26
表8-1 墙的允许高厚比[β]值
2．满足热工要求
3．满足隔声的要求
4．满足防火要求
5．经济性要求
6．适应建筑工业化的要求
　墙体的结构布置方案
由墙体承受屋顶和楼板的荷载，并连同自重一起将垂直荷载传至基础的多层砌体结构。
墙体布置应同时考虑建筑和结构两方面要求，满足建筑设计及选择合理的墙体承重布置方案，使房屋满足安全性、适用性、耐久性及经济性。
墙体结构布置方式如图8-2所示。
1．横墙承重方案
图8-2 墙体的结构布置方式
2．纵墙承重方案
3．纵横墙承重方案
4．内框架承重方案
