平屋顶的构造
　柔性防水平屋顶的构造

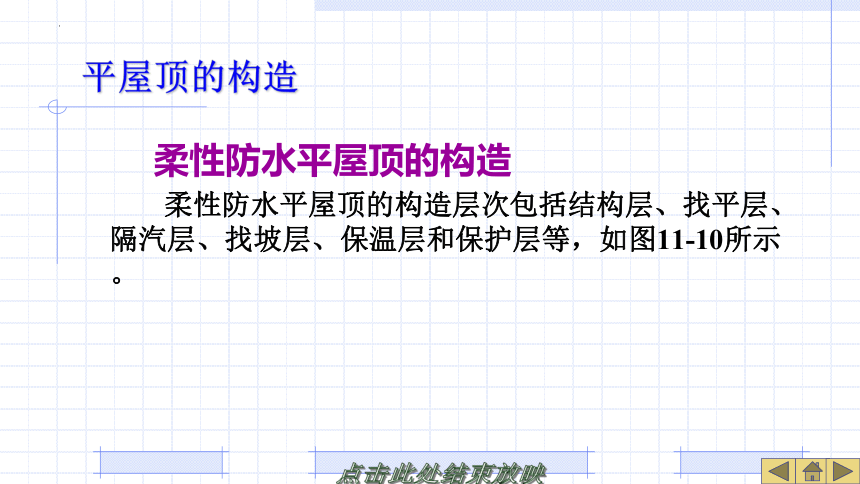

柔性防水平屋顶的构造层次包括结构层、找平层、隔汽层、找坡层、保温层和保护层等，如图11-10所示。
图11-10 柔性防水平屋顶的构造（非上人）

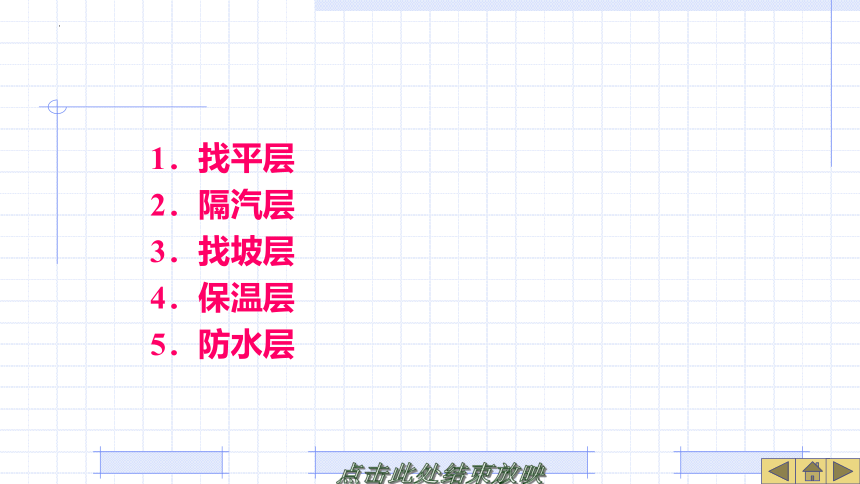

1．找平层
2．隔汽层
3．找坡层
4．保温层
5．防水层

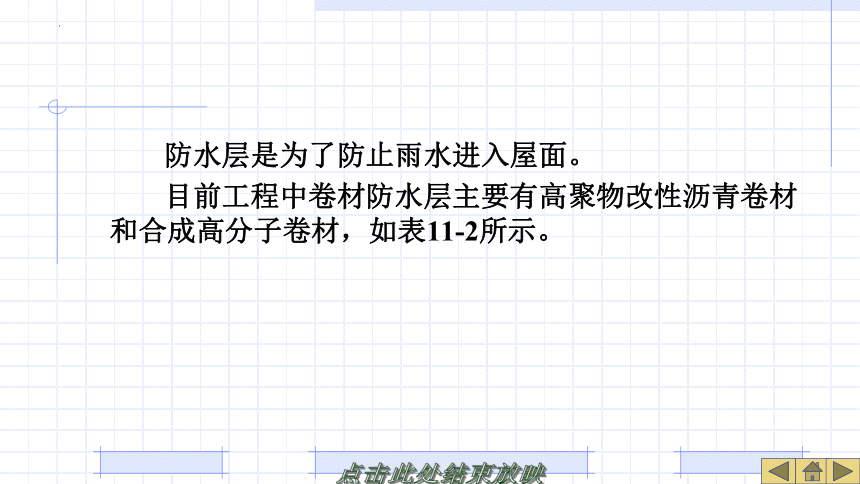

防水层是为了防止雨水进入屋面。

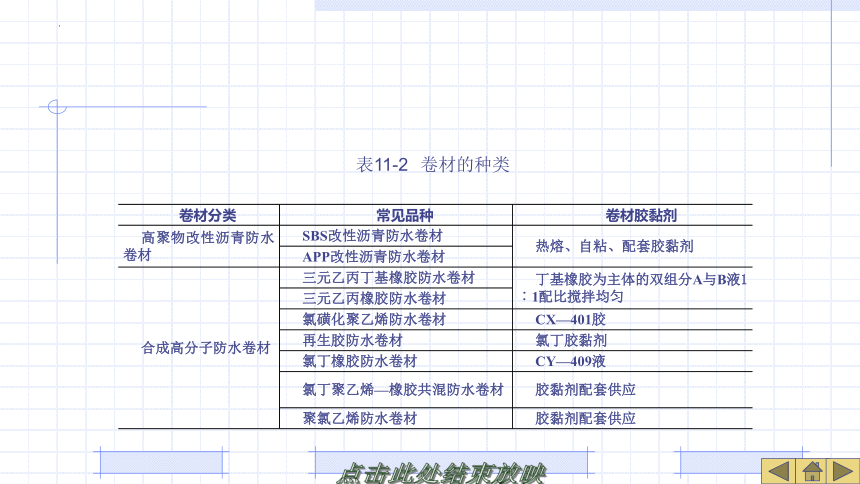

目前工程中卷材防水层主要有高聚物改性沥青卷材和合成高分子卷材，如表11-2所示。
卷材分类 常见品种 卷材胶黏剂
高聚物改性沥青防水卷材 SBS改性沥青防水卷材 热熔、自粘、配套胶黏剂
APP改性沥青防水卷材
合成高分子防水卷材 三元乙丙丁基橡胶防水卷材 丁基橡胶为主体的双组分A与B液1︰1配比搅拌均匀
三元乙丙橡胶防水卷材
氯磺化聚乙烯防水卷材 CX—401胶
再生胶防水卷材 氯丁胶黏剂
氯丁橡胶防水卷材 CY—409液
氯丁聚乙烯—橡胶共混防水卷材 胶黏剂配套供应
聚氯乙烯防水卷材 胶黏剂配套供应
表11-2 卷材的种类

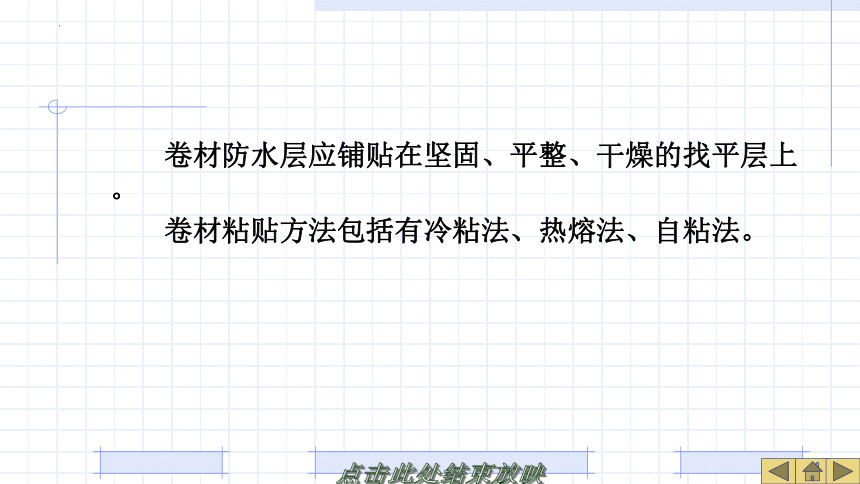

卷材防水层应铺贴在坚固、平整、干燥的找平层上。
卷材粘贴方法包括有冷粘法、热熔法、自粘法。

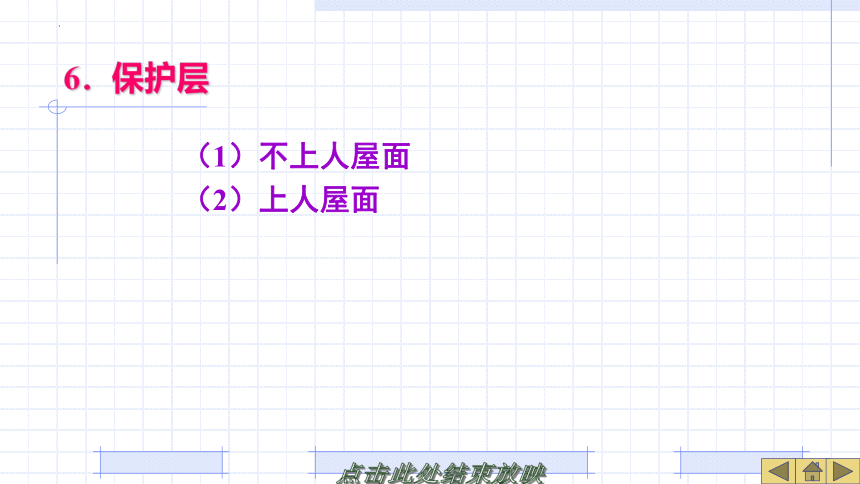

6．保护层
（1）不上人屋面
（2）上人屋面
　刚性防水平屋顶的构造

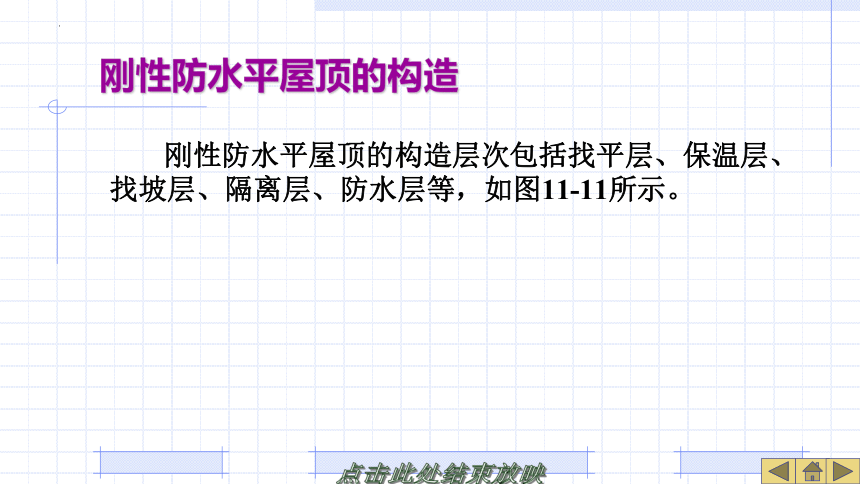

刚性防水平屋顶的构造层次包括找平层、保温层、找坡层、隔离层、防水层等，如图11-11所示。

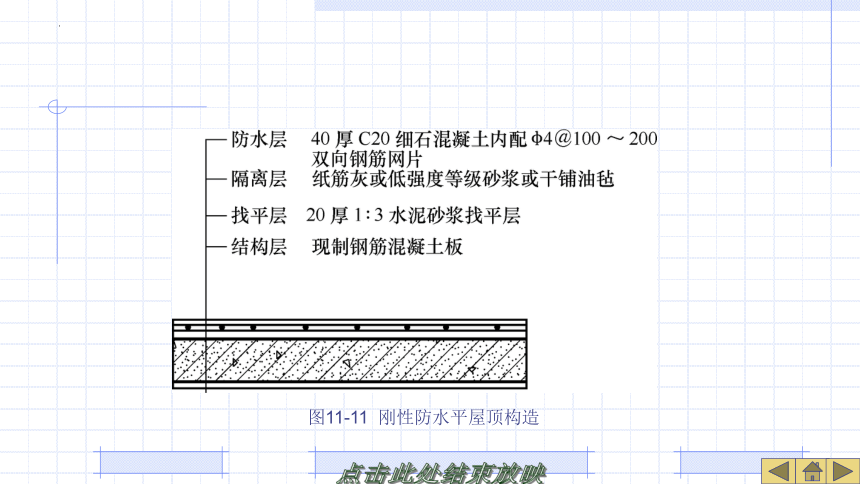

图11-11 刚性防水平屋顶构造

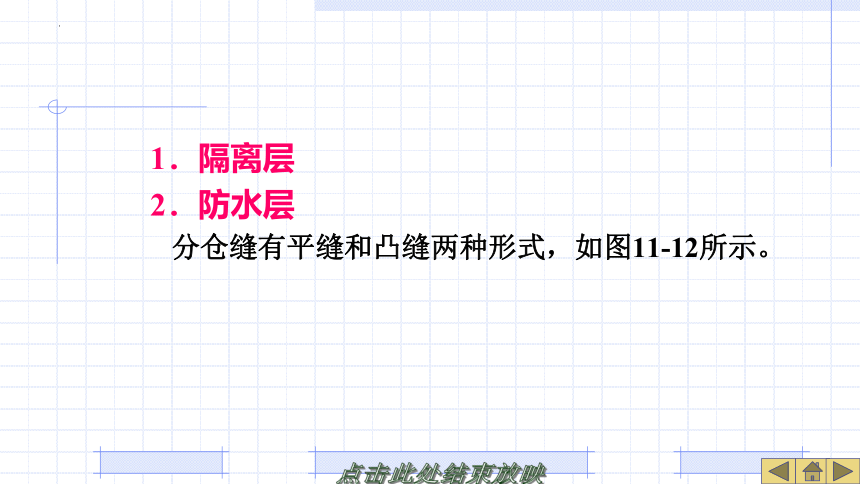

1．隔离层
2．防水层
分仓缝有平缝和凸缝两种形式，如图11-12所示。
（a）平缝 （b）凸缝
图11-12 分仓缝构造

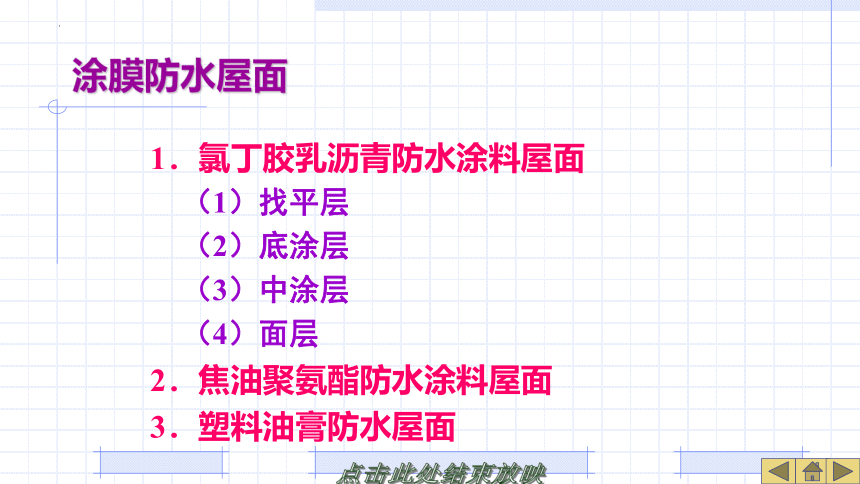

涂膜防水屋面
1．氯丁胶乳沥青防水涂料屋面
（1）找平层
（2）底涂层
（3）中涂层
（4）面层
2．焦油聚氨酯防水涂料屋面
3．塑料油膏防水屋面
平屋顶的细部构造
1．柔性防水平屋顶细部构造
（1）柔性防水泛水构造。
凹槽上部的墙体亦应做防水处理，如图11-13所示。
图11-13 女儿墙泛水构造
（2）柔性防水挑檐口构造。
檐口卷材收头在沟帮顶部，由于卷材铺贴较厚，转弯不服帖，易发生翘边脱落，故采用压条用水泥钉钉压，密封材料密封，如图11-14所示。
图11-14 自由落水檐口构造构造
图11-15 挑檐沟檐口构造
2．刚性防水平屋顶细部构造
（1）刚性防水泛水构造。 缝外用附加卷材铺贴至泛水所需高度并做好压缝收头处理，避免雨水渗透进缝内，如图11-16所示。
（2）刚性防水挑檐口构造。
图11-16 刚性防水泛水构造
图11-17 刚性防水屋面自由落水挑檐构造
刚性防水屋面挑檐沟构造，如图11-18所示。
图11-18 刚性防水屋面挑檐沟构造
3．雨水口构造
雨水口的类型有用于檐沟排水的直管式雨水口和女儿墙外排水的弯管式雨水口两种。
图11-19 水平雨水口构造
图11-20 垂直雨水口构造
5.2.5 平屋顶的保温与隔热
1．屋顶保温
（1）保温材料。
① 散料式保温材料。
② 现场浇筑式保温材料。
③ 板块式保温材料。
（2）保温层的位置。
① 保温层设在结构层与防水层之间。
② 保温层设置在防水层上面。
③保温层与结构层结合。
（a）平屋面正置式保温构造做法 （b）平屋面倒置式保温构造做法
图11-21 保温层位置
2．屋顶隔热
（1）通风隔热。
一般采用架空通风隔热屋面（见图11-22）和顶棚通风隔热屋面（见图11-23）两种做法。
（2）反射降温隔热。
（3）植被隔热。
（4）蓄水隔热。
图11-22 架空通风隔热屋面构造
（a）平屋顶吊顶棚 （b）坡屋顶吊顶棚
图11-23 顶棚通风隔热屋面构造
图11-24 植被隔热屋面构造
（a）
图11-25 蓄水隔热屋面构造
