基础与地下室

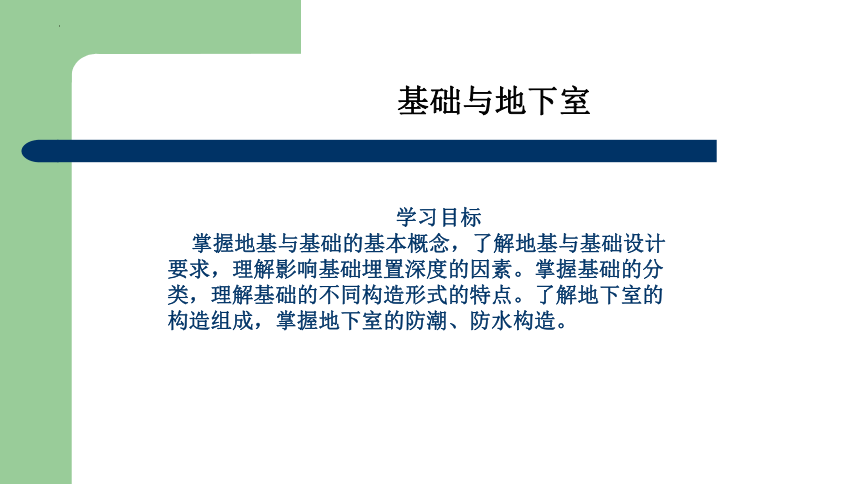

　　学习目标
掌握地基与基础的基本概念，了解地基与基础设计要求，理解影响基础埋置深度的因素。掌握基础的分类，理解基础的不同构造形式的特点。了解地下室的构造组成，掌握地下室的防潮、防水构造。
基础与地下室
地基与基础概述
基础和地基的基本概念
　
地基与基础

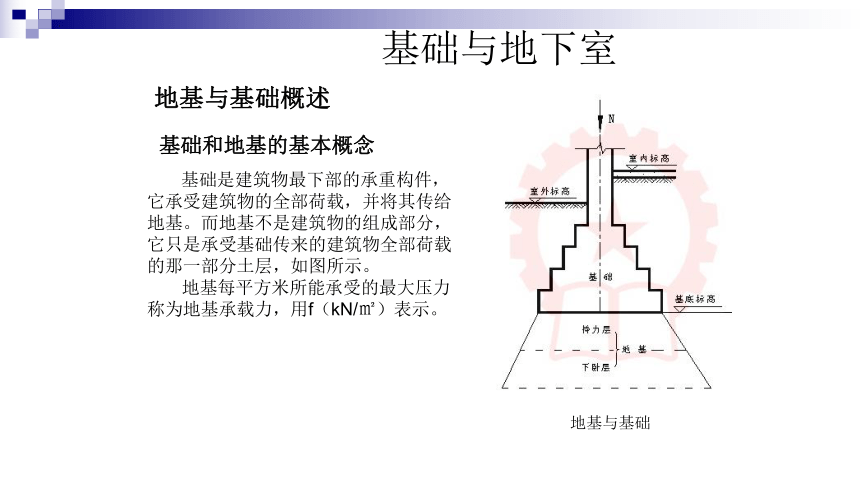

　 基础是建筑物最下部的承重构件，它承受建筑物的全部荷载，并将其传给地基。而地基不是建筑物的组成部分，它只是承受基础传来的建筑物全部荷载的那一部分土层，如图所示。
地基每平方米所能承受的最大压力称为地基承载力，用f（kN/㎡）表示。
基础与地下室

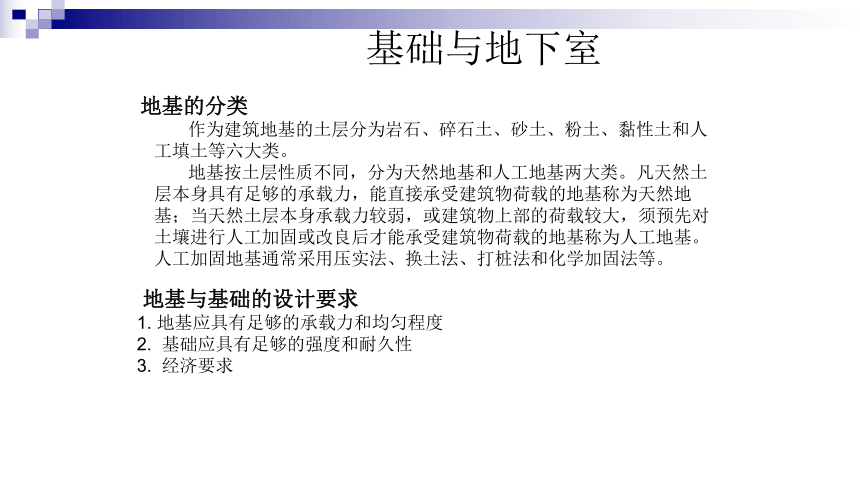

地基的分类
　　　作为建筑地基的土层分为岩石、碎石土、砂土、粉土、黏性土和人
工填土等六大类。
　　　地基按土层性质不同，分为天然地基和人工地基两大类。凡天然土
层本身具有足够的承载力，能直接承受建筑物荷载的地基称为天然地
基；当天然土层本身承载力较弱，或建筑物上部的荷载较大，须预先对
土壤进行人工加固或改良后才能承受建筑物荷载的地基称为人工地基。
人工加固地基通常采用压实法、换土法、打桩法和化学加固法等。
地基与基础的设计要求
1. 地基应具有足够的承载力和均匀程度
2. 基础应具有足够的强度和耐久性
3. 经济要求
基础与地下室
基础的埋置深度
基础的埋置深度概念
　　由室外设计地面至基础底面之间的垂直距离称为基础的埋置深度，简称基础的埋深，如图所示。
根据基础埋深的不同，基础分为深基础、浅基础和不埋基础。当埋深≥4m为深基础；埋深＜4m为浅基础；基础直接做在地表面上的为不埋基础。一般情况下，除岩石地基外，基础埋深不宜小于500mm。
影响基础的埋置深度的因素
1.建筑物的用途，有无地下室、设备基础和地下设施，基础的形式和构造。
2.作用在地基上的荷载大小和性质。
3.工程地质和水文地质条件。

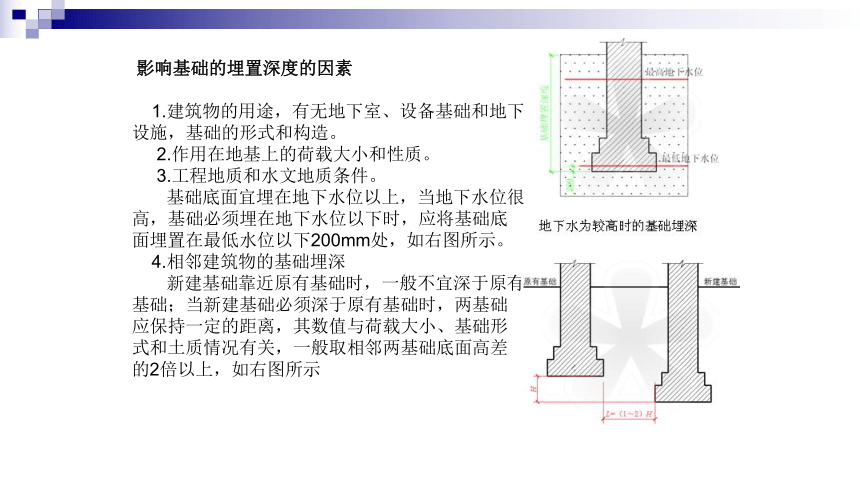

基础底面宜埋在地下水位以上，当地下水位很高，基础必须埋在地下水位以下时，应将基础底面埋置在最低水位以下200mm处，如右图所示。
4.相邻建筑物的基础埋深
新建基础靠近原有基础时，一般不宜深于原有基础；当新建基础必须深于原有基础时，两基础应保持一定的距离，其数值与荷载大小、基础形式和土质情况有关，一般取相邻两基础底面高差的2倍以上，如右图所示
　5.地基土冻胀和融陷等因素的影响

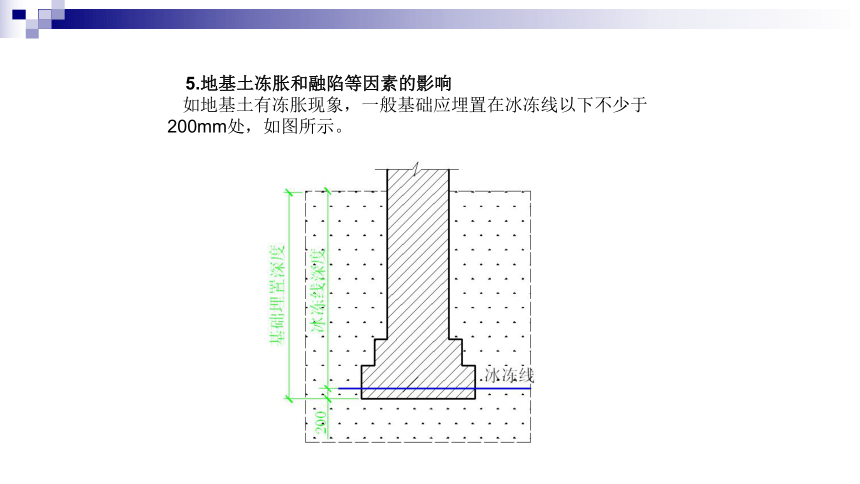

如地基土有冻胀现象，一般基础应埋置在冰冻线以下不少于200mm处，如图所示。

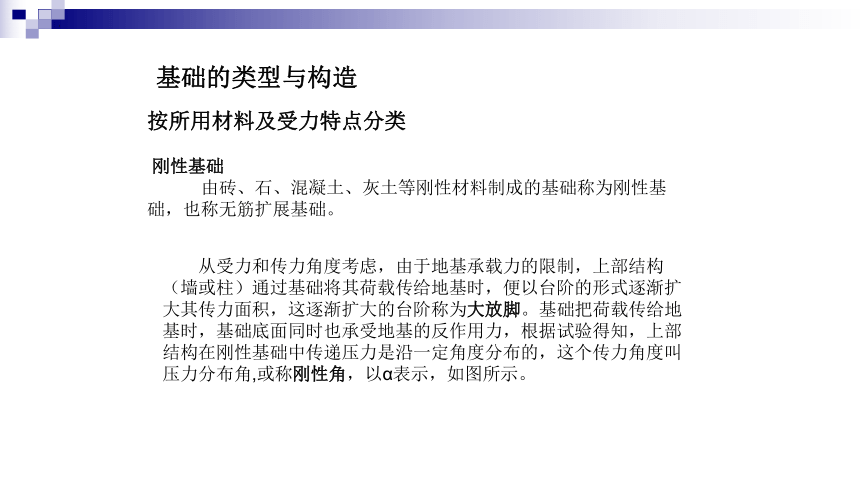

基础的类型与构造
　
按所用材料及受力特点分类
刚性基础
　　　由砖、石、混凝土、灰土等刚性材料制成的基础称为刚性基础，也称无筋扩展基础。

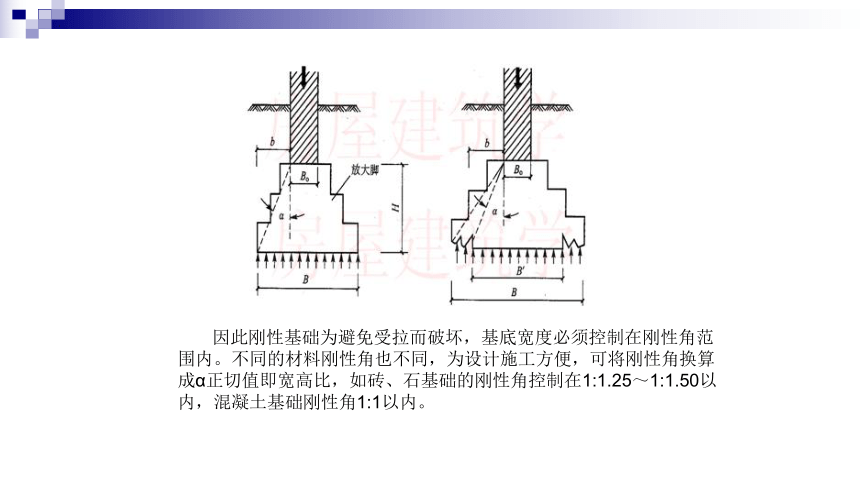

　　从受力和传力角度考虑，由于地基承载力的限制，上部结构（墙或柱）通过基础将其荷载传给地基时，便以台阶的形式逐渐扩大其传力面积，这逐渐扩大的台阶称为大放脚。基础把荷载传给地基时，基础底面同时也承受地基的反作用力，根据试验得知，上部结构在刚性基础中传递压力是沿一定角度分布的，这个传力角度叫压力分布角,或称刚性角，以α表示，如图所示。
因此刚性基础为避免受拉而破坏，基底宽度必须控制在刚性角范围内。不同的材料刚性角也不同，为设计施工方便，可将刚性角换算成α正切值即宽高比，如砖、石基础的刚性角控制在1:1.25～1:1.50以内，混凝土基础刚性角1:1以内。
　　1.砖基础

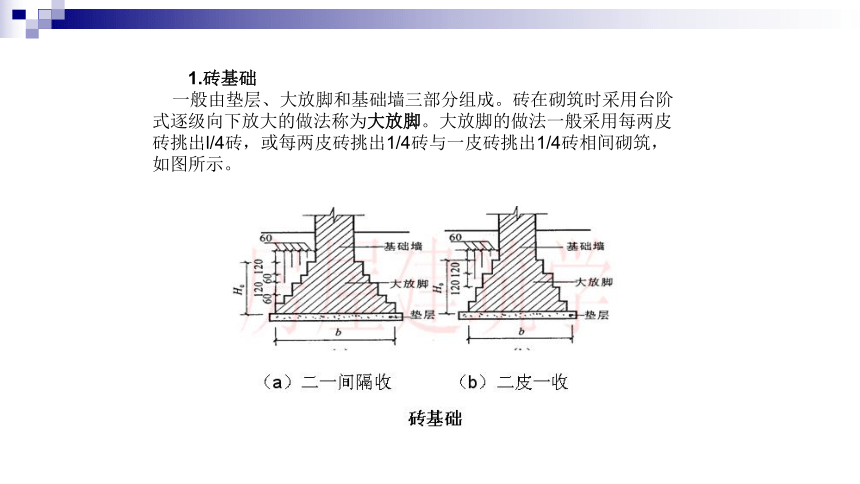

一般由垫层、大放脚和基础墙三部分组成。砖在砌筑时采用台阶式逐级向下放大的做法称为大放脚。大放脚的做法一般采用每两皮砖挑出l/4砖，或每两皮砖挑出1/4砖与一皮砖挑出1/4砖相间砌筑，如图所示。
　　1.砖基础
　　2.毛石基础
用毛石和水泥砂浆砌筑而成，其剖面形状多为阶梯形。为保证砌筑质量并便于施工，基础顶面要比基础墙宽出100mm以上，基础墙的宽度和每个台阶的高度不宜小于400mm，每个台阶挑出的宽度不宜大于200mm，如图所示。
　　2.毛石基础
　　3.混凝土基础
用不低于C15的混凝土浇捣而成，其剖面形状有矩形、台阶形和梯形，如图所示。为节省水泥，可在混凝土中加入适量粒径不超过300mm的毛石，形成毛石混凝土基础，毛石的掺量一般为总体积的20%～30%，且应均匀分布。
　　3.混凝土基础
扩展基础
　　由钢筋混凝土制成的墙下条形基础或柱下独立称为扩展基础，也称柔性基础。这种基础的整体性能好，多用于地基承载力差、荷载较大、地下水位较高等条件下的大中型建筑，如图所示。
按基础的构造形式分类
条形基础
　　条形基础呈连续的带形，又称带形基础。条形基础分为墙下条形基础和柱下条形基础。
　 1.墙下条形基础 当建筑物上部结构采用墙承重时，墙下通常设置连续的条形基础，当上部是钢筋混凝土墙，或地基很弱、荷载较大时，承重墙下可以采用钢筋混凝土条形基础，如右图所示。
　 2.柱下条形基础 当建筑物上部结构采用框架结构或部分框架结构，荷载较大或地质较差，为了防止不均匀沉降，将同一排上若干柱下的基础相互联合在一起，形成柱下条形基础，如左图所示。
独立基础
　　当建筑物上部结构采用框架结构或单层排架结构时，基础常采用独立基础。独立基础呈独立的矩形块状，常见的断面形式有阶梯形、锥形、杯形等，如图所示。
井格式基础
　　当建筑物采用框架结构，上部结构荷载较大，地质条件较差，为了提高建筑物的整体性，防止柱子之间产生不均匀沉降，常将柱下纵、横两方向设置钢筋混凝土条形基础，即形成柱下十字交叉的井格式基础，故又称十字带形基础，如图所示。
筏形基础
　　当建筑物上部结构荷载较大而地基承载力不均匀或者地基软弱时，采用井格式基础仍不能适应地基变形要求时，通常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的基础称筏形基础，也称片筏基础或筏板基础。筏形基础分为平板式和梁板式，如图所示。
箱形基础
　　箱形基础是由钢筋混凝土的底板、顶板和若干纵横墙组成的空心箱体的整体结构，如图所示。
　　承台是在桩柱顶现浇的钢筋混凝土板或梁，上部支承柱的为承台板(图a）；上部支承墙的为承台梁(图b）。
桩基础
　　当建筑物的荷载较大，而地基的软弱土层较厚，地基承载力不能满足要求，采取人工地基不具备条件或不经济时，可采用桩基础。
桩基础由承台和桩柱两部分组成。
桩基础
　　
