建筑制图规范与绘制
制图工具、用品及使用方法

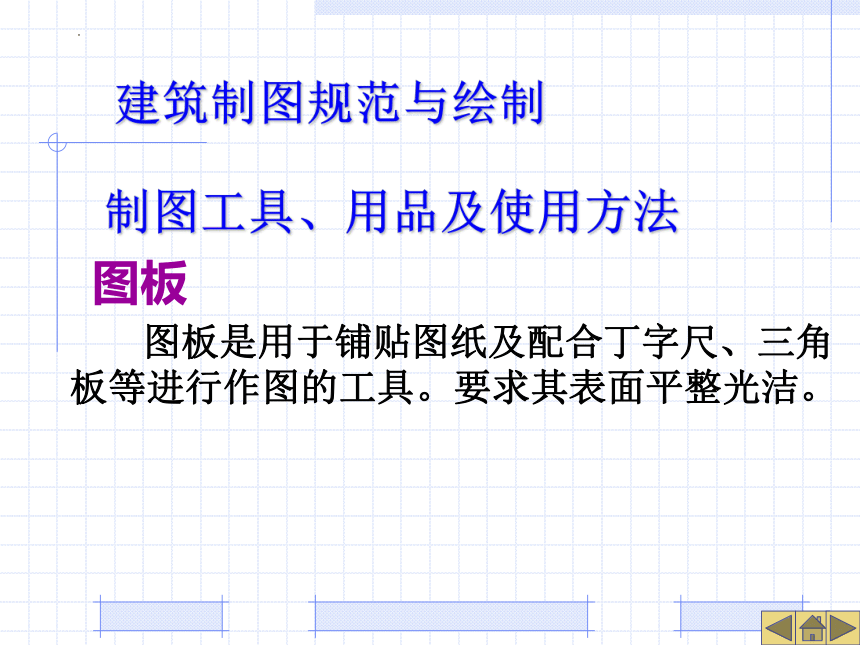

图板
图板是用于铺贴图纸及配合丁字尺、三角板等进行作图的工具。要求其表面平整光洁。

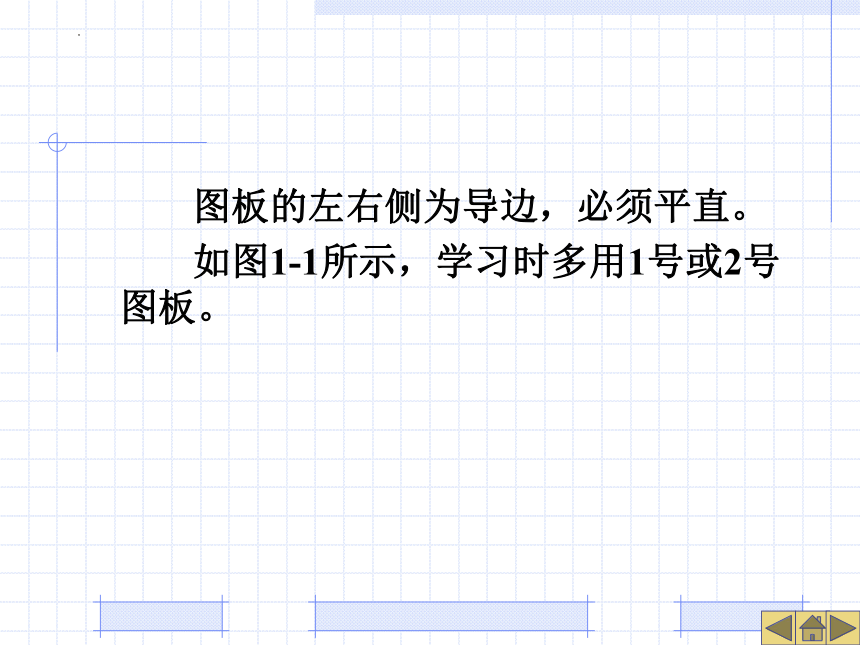

图板的左右侧为导边，必须平直。
如图1-1所示，学习时多用1号或2号图板。

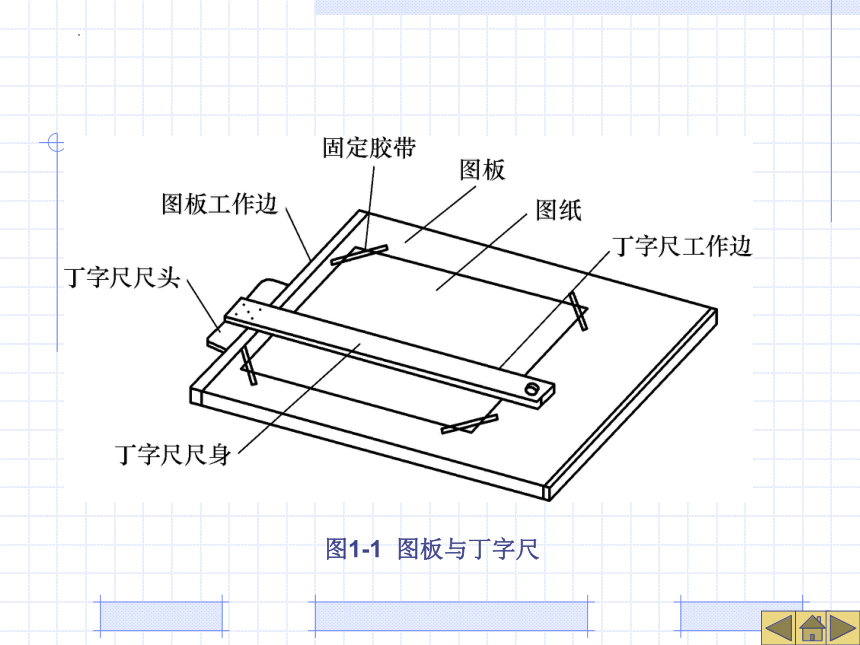

图1-1 图板与丁字尺
丁字尺、三角板
丁字尺是用于画水平线的工具。
使用时尺头内侧沿图板左边缘上下移动，左手压紧，右手自左向右画水平线，丁字尺规格应与所选用图板规格配套使用。如图1-2所示。

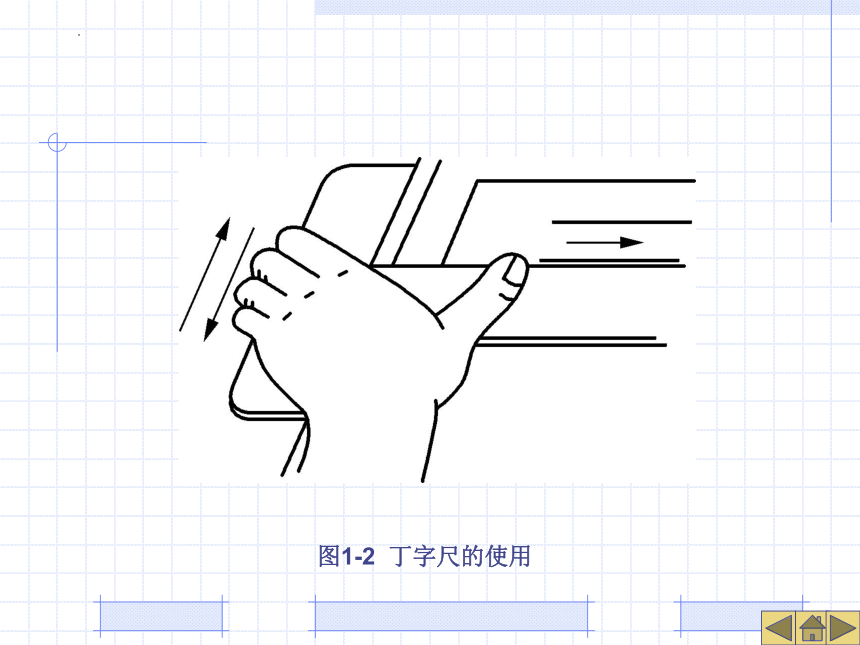

图1-2 丁字尺的使用

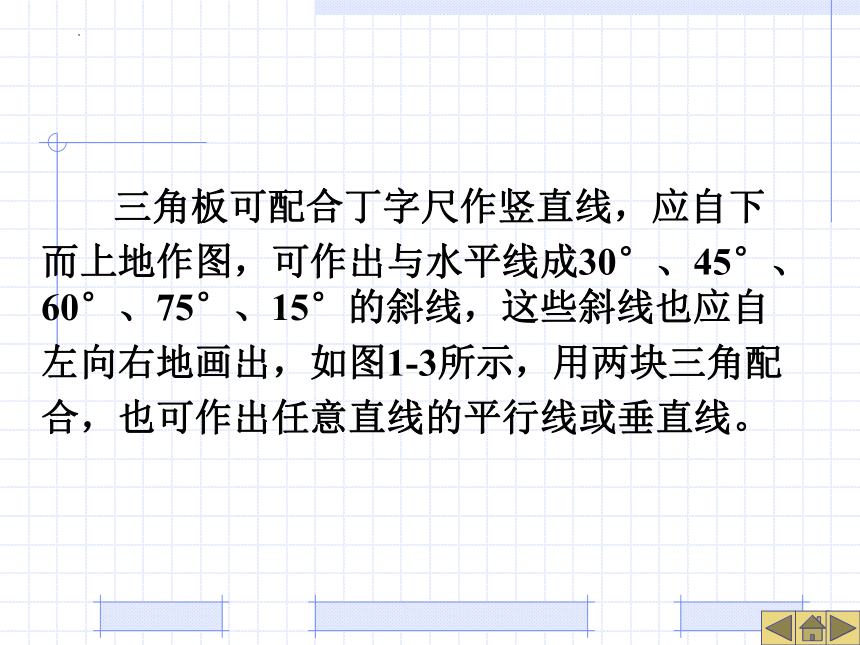

三角板可配合丁字尺作竖直线，应自下
而上地作图，可作出与水平线成30°、45°、60°、75°、15°的斜线，这些斜线也应自
左向右地画出，如图1-3所示，用两块三角配
合，也可作出任意直线的平行线或垂直线。
（a）三角板和丁字尺配合使用画竖线 （b）三角板和丁字尺配合使用画斜线

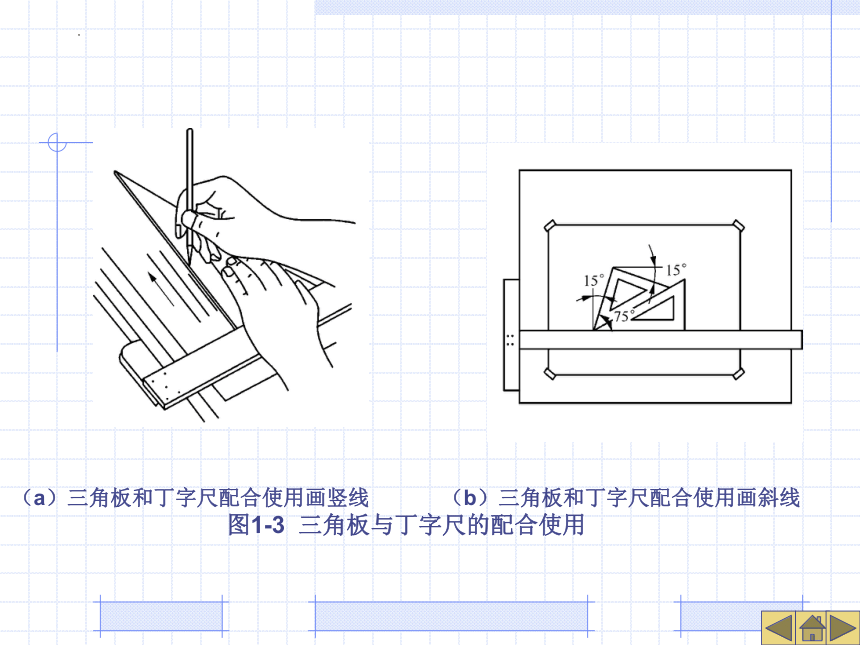

图1-3 三角板与丁字尺的配合使用
圆规、分规
圆规是画圆和画圆弧的主要工具。
定圆心的钢针应选用有台肩的针尖扎在圆心处，可防止圆心孔扎入过深，影响画图质量。
圆规的另一腿上有插接构造，可插接铅芯插腿、铅笔及用于作分规的钢针插腿。
如图1-4（a）、图1-4（b）所示。

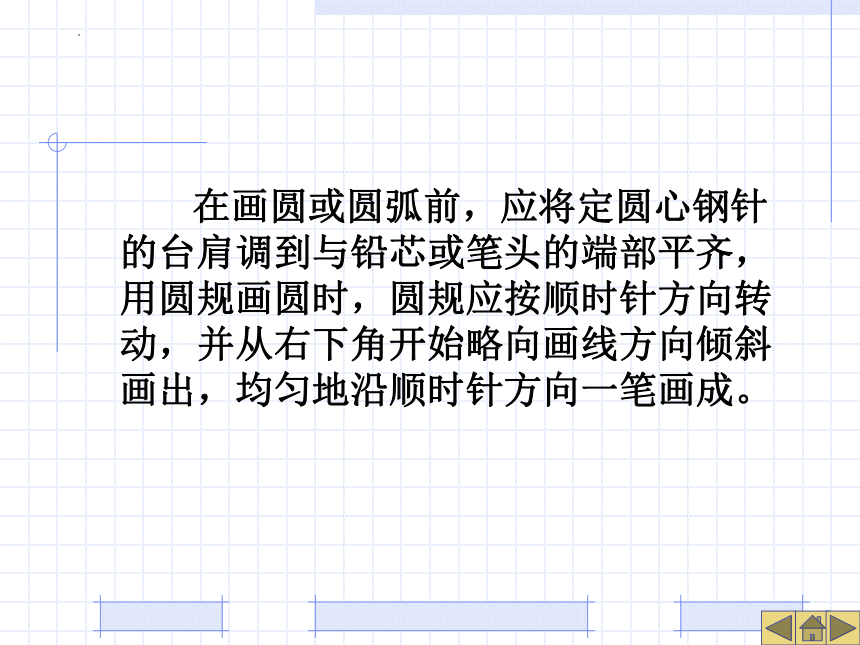

在画圆或圆弧前，应将定圆心钢针的台肩调到与铅芯或笔头的端部平齐，用圆规画圆时，圆规应按顺时针方向转动，并从右下角开始略向画线方向倾斜画出，均匀地沿顺时针方向一笔画成。
画较大圆或圆弧时，应使圆规的针尖和笔尖垂直于纸面，如图1-4（c）、图1-4（d）所示。
画大圆时加延长杆，如图1-4（e）所示。
图1-4 圆规的用法
绘图铅笔
铅笔应从硬度符号的另一端开始使用，以便识别其铅芯的软硬程度。
画线时握笔要自然，用力与速度要均匀。
绘图铅笔用法如图1-5所示。
图1-5 绘图铅笔
制图模板
制图中常用的模板有：建筑模板、结构模板、给排水及暖通模板等。
建筑模板如图1-6所示。
图1-6 建筑模板
比例尺
建筑物的实际形体比图纸大得多。
图形不可能也没有必要按实际尺寸画出，应根据实际需要和图纸大小选择适用的比例将图形缩小。
比例尺就是直接用来放大或缩小图线长度的度量工具，利用比例尺可减少计算从而提高绘图的效率和准确性。
如图1-7所示，常用三棱柱比例尺，尺面共有6种不同比例，从1∶100到1∶600。
图1-7 比例尺
其他用品
除了上述工具外，绘图时还要备有削铅笔的刀片，磨铅笔的砂纸，固定图纸用的胶带纸、橡皮等。
另外，也可以使用擦图板，如图1-8所示。
图1-8 擦图板
