变 形 缝
学习目标
掌握变形缝的类型及作用，理解变形缝的设置条件及要求，并注意三者的异同点，能够绘制变形缝构造图。
变形缝

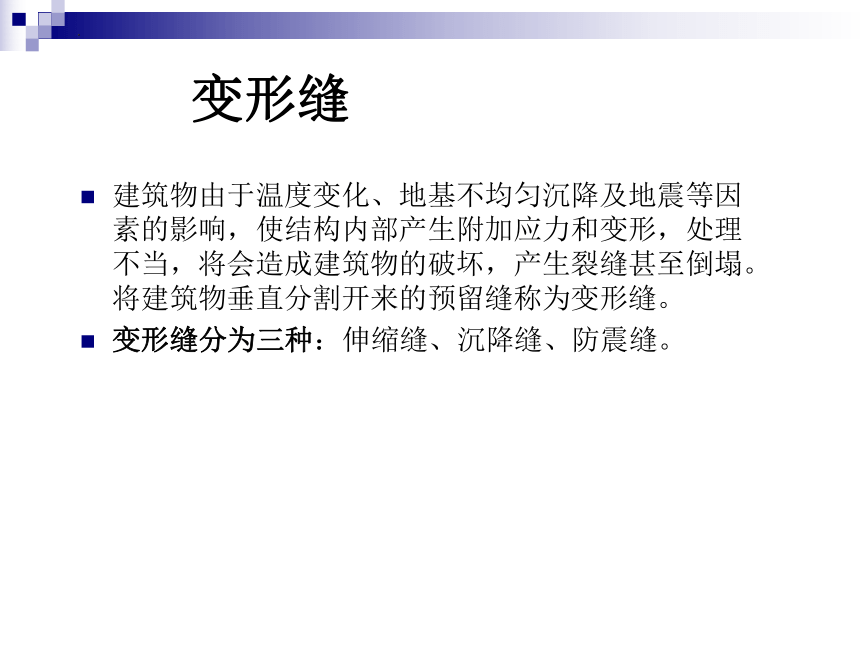

建筑物由于温度变化、地基不均匀沉降及地震等因素的影响，使结构内部产生附加应力和变形，处理不当，将会造成建筑物的破坏，产生裂缝甚至倒塌。将建筑物垂直分割开来的预留缝称为变形缝。
变形缝分为三种：伸缩缝、沉降缝、防震缝。
伸缩缝

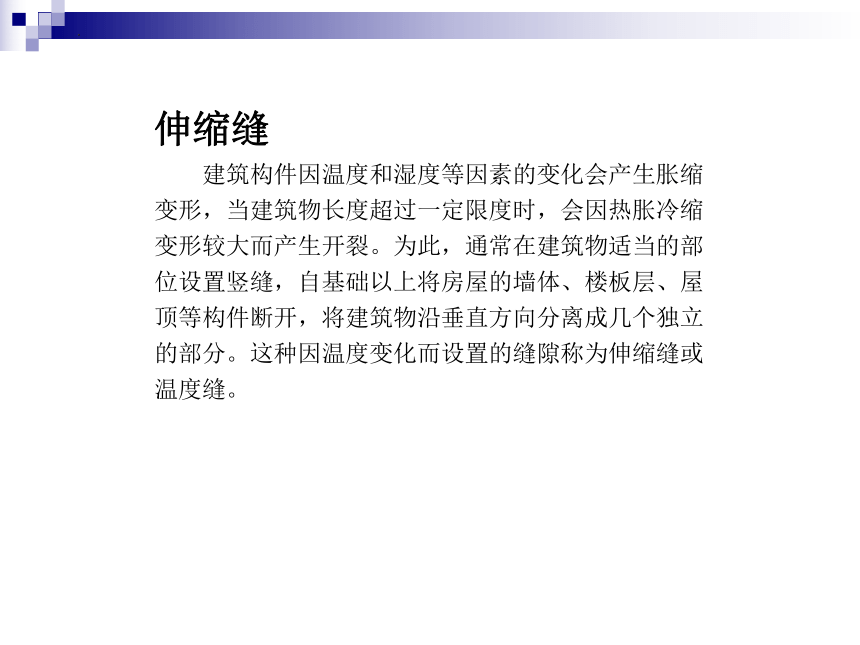

建筑构件因温度和湿度等因素的变化会产生胀缩变形，当建筑物长度超过一定限度时，会因热胀冷缩变形较大而产生开裂。为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物沿垂直方向分离成几个独立的部分。这种因温度变化而设置的缝隙称为伸缩缝或温度缝。
伸缩缝的设置

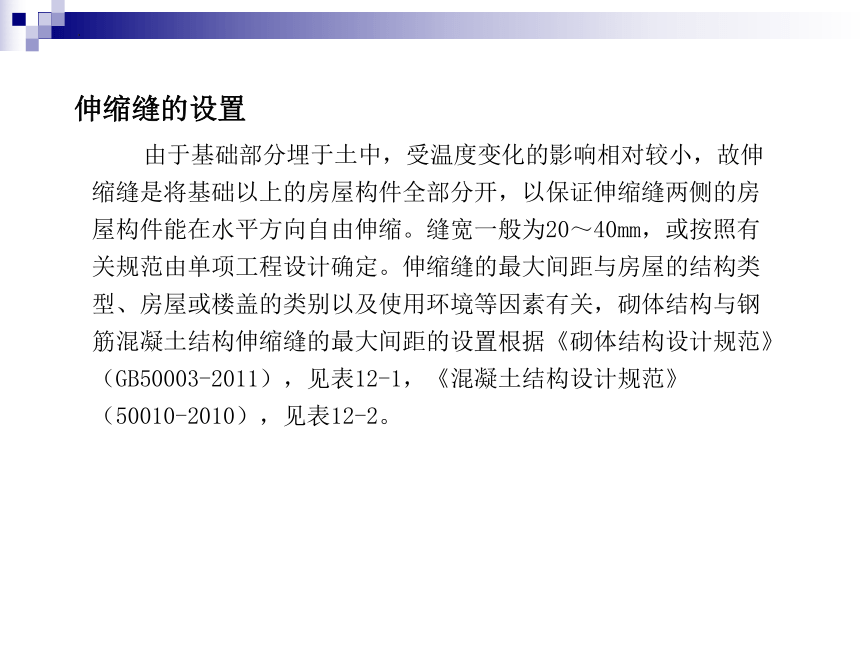

由于基础部分埋于土中，受温度变化的影响相对较小，故伸缩缝是将基础以上的房屋构件全部分开，以保证伸缩缝两侧的房屋构件能在水平方向自由伸缩。缝宽一般为20～40mm，或按照有关规范由单项工程设计确定。伸缩缝的最大间距与房屋的结构类型、房屋或楼盖的类别以及使用环境等因素有关，砌体结构与钢筋混凝土结构伸缩缝的最大间距的设置根据《砌体结构设计规范》（GB50003-2011），见表12-1，《混凝土结构设计规范》（50010-2010），见表12-2。

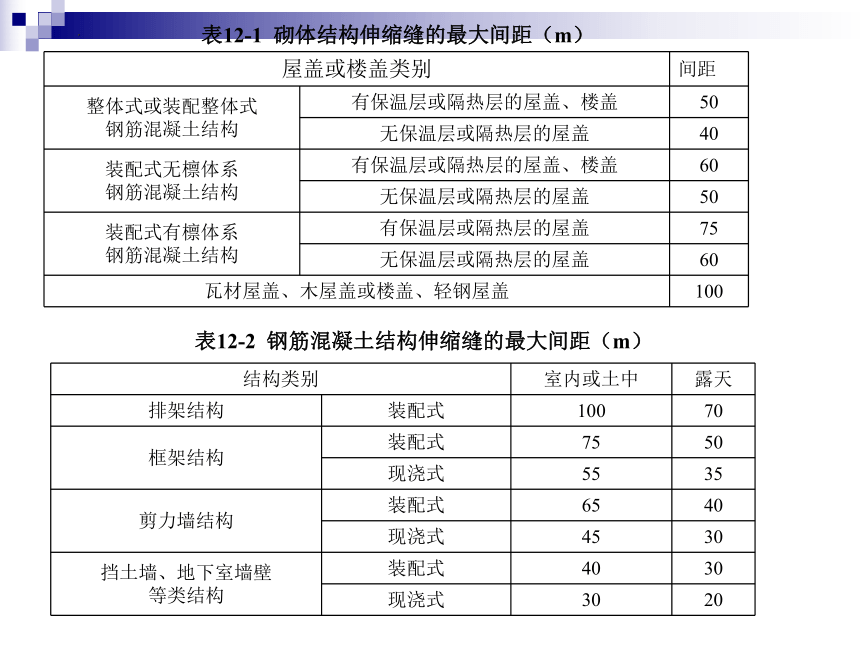

表12-1 砌体结构伸缩缝的最大间距（m）
屋盖或楼盖类别 间距
整体式或装配整体式 钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 50
无保温层或隔热层的屋盖 40
装配式无檩体系 钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 60
无保温层或隔热层的屋盖 50
装配式有檩体系 钢筋混凝土结构 有保温层或隔热层的屋盖 75
无保温层或隔热层的屋盖 60
瓦材屋盖、木屋盖或楼盖、轻钢屋盖 100
表12-2 钢筋混凝土结构伸缩缝的最大间距（m）
结构类别 室内或土中 露天
排架结构 装配式 100 70
框架结构 装配式 75 50
现浇式 55 35
剪力墙结构 装配式 65 40
现浇式 45 30
挡土墙、地下室墙壁 等类结构 装配式 40 30
现浇式 30 20
伸缩缝的构造
伸缩缝要求建筑物的墙体、楼地面、屋顶等地面以上构件全部断开，以保证伸缩缝两侧的建筑构件在水平方向自由伸缩，但从建筑物功能要求和整体美观的角度需对这些缝隙进行构造处理。
墙体伸缩缝构造

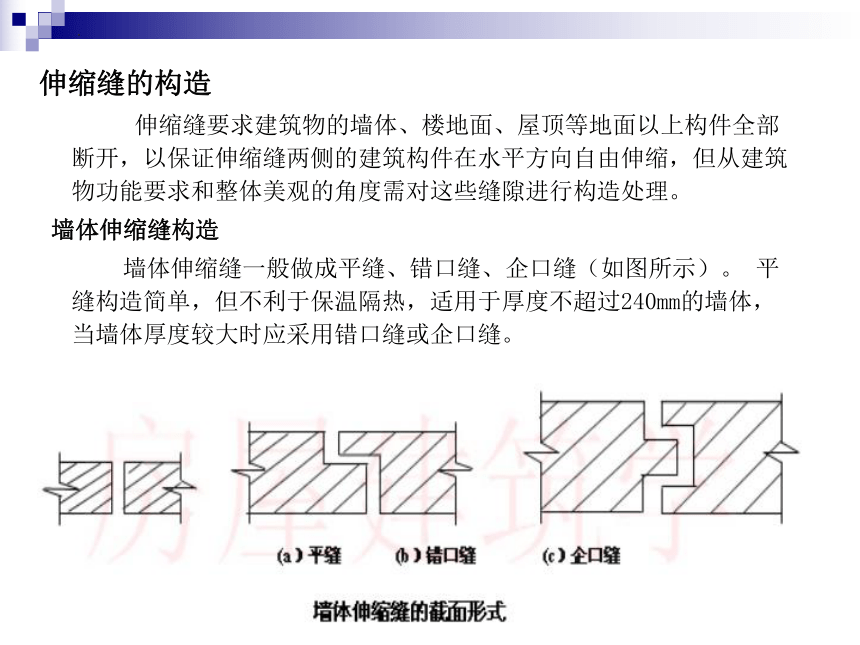

墙体伸缩缝一般做成平缝、错口缝、企口缝（如图所示）。 平缝构造简单，但不利于保温隔热，适用于厚度不超过240mm的墙体，当墙体厚度较大时应采用错口缝或企口缝。

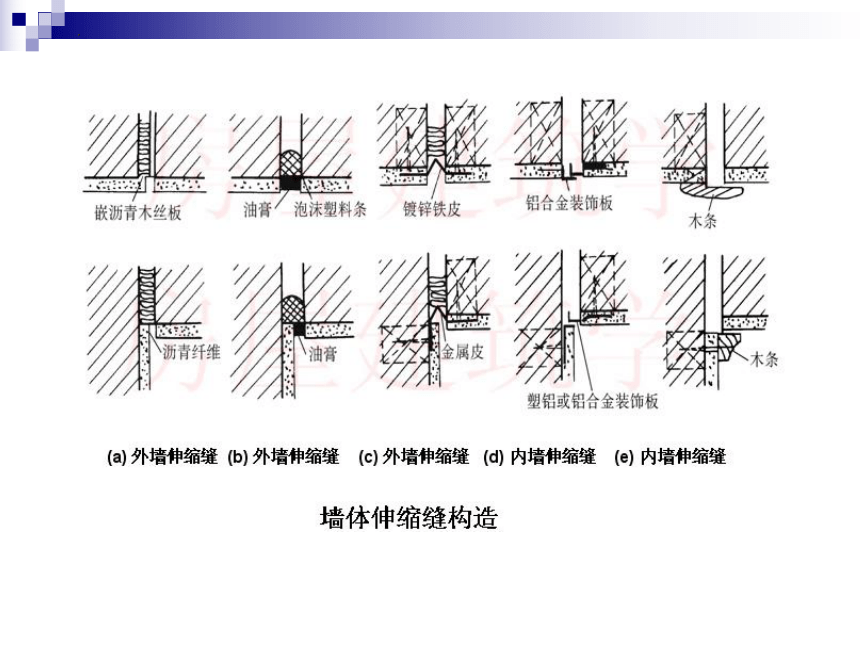

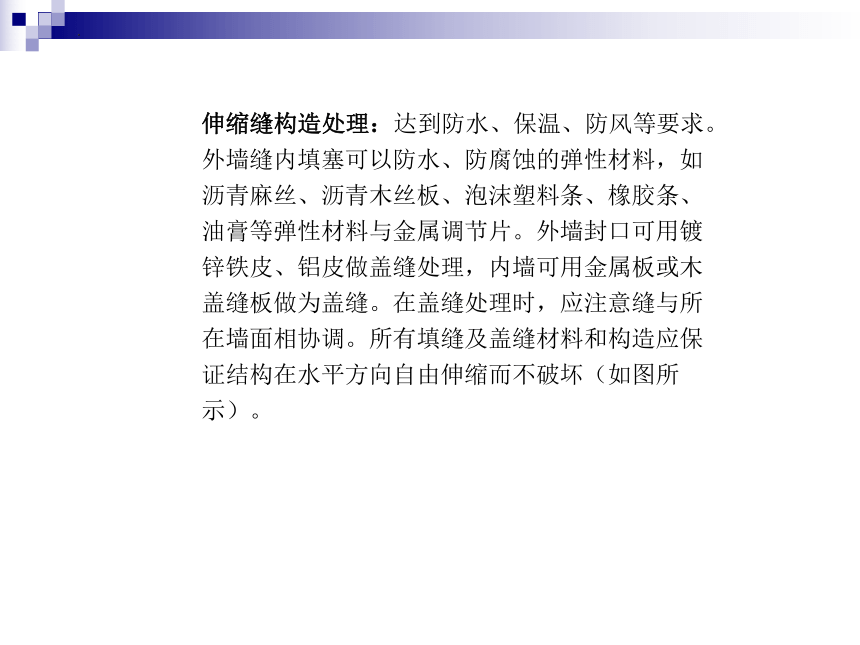

伸缩缝构造处理：达到防水、保温、防风等要求。外墙缝内填塞可以防水、防腐蚀的弹性材料，如沥青麻丝、沥青木丝板、泡沫塑料条、橡胶条、油膏等弹性材料与金属调节片。外墙封口可用镀锌铁皮、铝皮做盖缝处理，内墙可用金属板或木盖缝板做为盖缝。在盖缝处理时，应注意缝与所在墙面相协调。所有填缝及盖缝材料和构造应保证结构在水平方向自由伸缩而不破坏（如图所示）。
沉降缝

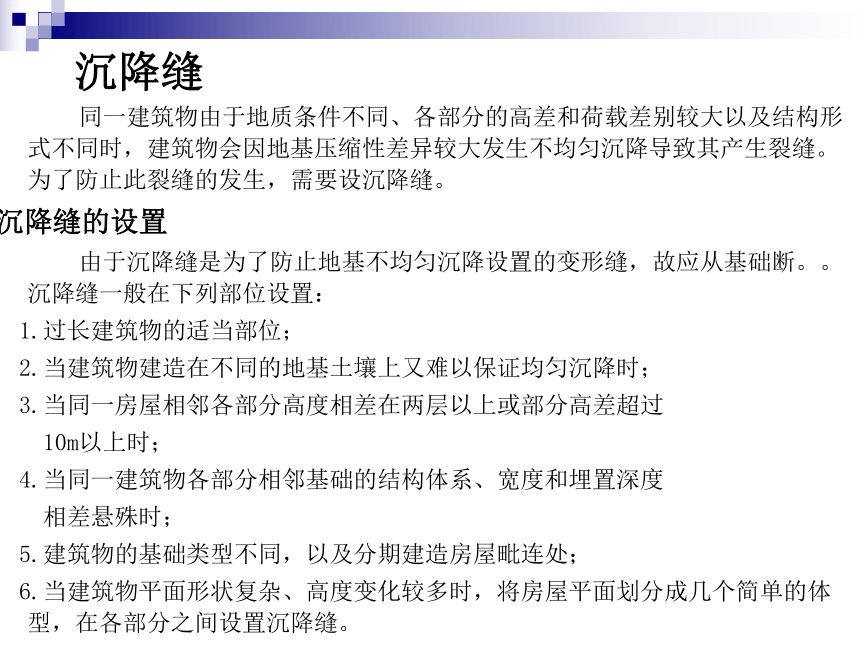

同一建筑物由于地质条件不同、各部分的高差和荷载差别较大以及结构形式不同时，建筑物会因地基压缩性差异较大发生不均匀沉降导致其产生裂缝。为了防止此裂缝的发生，需要设沉降缝。
沉降缝的设置
由于沉降缝是为了防止地基不均匀沉降设置的变形缝，故应从基础断。。沉降缝一般在下列部位设置：
1.过长建筑物的适当部位；
2.当建筑物建造在不同的地基土壤上又难以保证均匀沉降时；
3.当同一房屋相邻各部分高度相差在两层以上或部分高差超过
10m以上时；
4.当同一建筑物各部分相邻基础的结构体系、宽度和埋置深度
相差悬殊时；
5.建筑物的基础类型不同，以及分期建造房屋毗连处；
6.当建筑物平面形状复杂、高度变化较多时，将房屋平面划分成几个简单的体型，在各部分之间设置沉降缝。
沉降缝的宽度随地基情况和房屋的高度不同而定，或根据有关规范由单项设计确定，其宽度详见表12-3。
地基性质 房屋高度（m） 沉降缝宽度（mm）
一般地基 H＜5m 30
H=5～10m 50
H=10～15m 70
软弱地基 2～3层 50～80
4～5层 80～120
6层及6层以上 ＞120
湿陷性黄土地基 30～70
表12-3 沉降缝的宽度
沉降缝的构造
沉降缝与伸缩缝的最大区别在于伸缩缝只需保证建筑物在水平方向的自由伸缩变形，而沉降缝主要应满足建筑物各部分在垂直方向的自由变形，故应将建筑物从基础到屋顶全部断开。
墙体沉降缝构造
墙体沉降缝的盖缝处应满足水平伸缩和垂直变形的要求，同时，也要满足抵御外界影响以及美观的要求。如图所示。
基础沉降缝构造
建筑物基础沉降缝应使建筑物从基础底面到屋顶全部断开，有三种处理方法。
1.双墙式沉降缝处理方法
将基础平行设置，沉降缝两侧的墙体均位于基础的中心，两墙之间有较大的距离（图a）。若两墙间距小，基础则受偏心荷载，适用于荷载较小的建筑（图b）。
(a) (b)
基础沉降缝处双墙式处理
2.交叉式处理方法 将沉降缝两侧的基础交叉设置，在各自的基础上支承基础梁，墙砌筑在梁上，适用于荷载较大，沉降缝两侧的墙体间距较小的建筑（图a）。
3.悬挑式处理方法 将沉降缝一侧的基础按一般设计，而另一侧采用挑梁支承基础梁，在基础梁上砌墙，墙体材料尽量采用轻质材料（图b）。
虽然设置沉降缝是解决建筑物由于变形引起破坏的好办法，但设缝也带来了很多麻烦，如必须做盖缝处理，易发生侵蚀、渗漏，影响美观等，因此应尽量避免，如在房屋的高层与低层之间，可采取以下一些措施将两部分连成整体而不必设沉降缝。
（1）裙房等低层部分不设基础，由高层伸出悬臂梁
来支撑，以求得同步沉降；
（2）采用后浇带：近年来，许多建筑用后浇带代替
沉降缝。其做法是：在高层和裙房之间留
800mm～1000mm的后浇带，待两部分主体施
工完成一段时间，沉降均基本稳定后，再将后浇
带浇注，使两部分连成整体；
（3）可采用桩基、以及加强基础整体性等方法将两部
分连成整体。
防震缝
建筑物在地震力作用下，会产生上下、左右、前后多方向的振动，而导致建筑物发生裂缝。这种防止地震而设置的缝隙称为防震缝。
防震缝的设置
在地震设防烈度为7～9度的地区，当建筑物体型复杂或各部分的结构刚度、高度、重量相差较大时，应在变形敏感部位设置防震缝，将建筑物分成若干个体型简单、结构刚度较均匀的独立单元。
下列情况应设置防震缝：
1．建筑物平面体型复杂，凹角长度过大或突出部分较多，应用防震缝将其分开，使其形成几个简单规整的独立单元；
2．建筑物立面高差在6m以上，在高差变化处应设缝；
3．建筑物毗连部分的结构刚度或荷载相差悬殊应设缝；
4．建筑物有错层，楼板错开距离较大，须在变化处设缝。
防震缝的最小宽度与地震设计烈度、房屋的高度有关。详见表12-4。
表12-4 防震缝的宽度
房屋高度H 设计烈度 防震缝宽度（mm）
H≤15m 7 70
8 70
9 79
H＞15m 7 高度每增加4m缝宽增加20 mm
8 高度每增加3m缝宽增加20 mm
9 高度每增加2m缝宽增加20mm
防震缝的构造
防震缝应沿建筑物全高设置，一般基础可不断开，但平面复杂或结构需要时也可断开。防震缝一般与伸缩缝、沉降缝协调布置，做到一缝多用或多缝合一，但当地震区需设置伸缩缝和沉降缝时，须按防震缝构造要求处理。
防震缝墙体构造
防震缝盖缝做法与伸缩缝
相同，但不应该做错口缝
和企口缝。由于防震缝的
宽度比较大，构造上应注
意做好盖缝防护构造处理，
以保证其牢固性和适应变
形的需要（如图所示）
楼地面和屋面变形缝的构造
伸缩缝、沉降缝、防震缝三缝在楼地面和屋面的构造处理是一样的，因此统称为楼地面和屋面变形缝构造。
1.楼地面变形缝
设置与墙体变形缝一致，应贯通楼板层和地坪层。对于采用沥青类材料的整体楼地面和铺在砂、沥青胶体结合层上的板块楼地面，可只在楼板层、顶棚层、或混凝土垫层设变形缝。
变形缝内一般采用有弹性的松软材料，如沥青玛蹄脂、沥青麻丝、金属调节片等，上铺活动盖板或橡皮条等，以防灰尘、杂物下落，地面面层也可用沥青胶嵌缝。顶棚处应用木板、金属调节片等做盖缝处理，盖缝板应保证缝两侧结构构件能自由变形（如图所示）。
2.屋顶变形缝
屋顶在变形缝处的构造分为等高屋面变形缝和不等高屋面变形缝两种。
（1）等高屋面变形缝 等高屋面变形缝的构造分为上人屋面做法和不上人屋面做法。
①上人屋面变形缝（图a） 屋面上需考虑人活动的方便，变形缝处在保证不渗漏、满足变形需求时，应保证平整，以利于行走。
②不上人屋面变形缝（图b） 屋面上不考虑人的活动，从有利于防水考虑，变形缝两侧应避免因积水导致渗漏。一般构造为：在缝两侧的屋面板上砌筑半砖矮墙，高度应高出屋面至少250mm，屋面与矮墙之间按泛水处理，矮墙的顶部用镀锌铁皮或混凝土压顶进行盖缝。
(a) 上人屋面
(b) 不上人屋面
不等高屋面变形缝
（2）不等高屋面变形缝
不等高屋面变形缝，应在低侧屋面板上砌筑半砖矮墙，与高侧墙体之间留出变形缝。矮墙与低侧屋面之间做好泛水，变形缝上部用由高侧墙体挑出的钢筋混凝土板或在高侧墙体上固定镀锌钢板进行盖缝（如右图所示）。
1．何谓变形缝？
变形缝分为哪几种类型？
它们之间有何不同之处？
2．分别在什么情况下设置伸缩缝、
沉降缝和防震缝？
本
章
习
题
1.找出学校建筑设置的变形缝，
并分辨是哪种类型。
2.画出不上人屋面变形缝的构造做法。
实
践
技
能
训
