剖面图
剖面图
剖面图的形成
剖面图的绘制
常用的剖切方法和剖面的分类
假想
剖切面

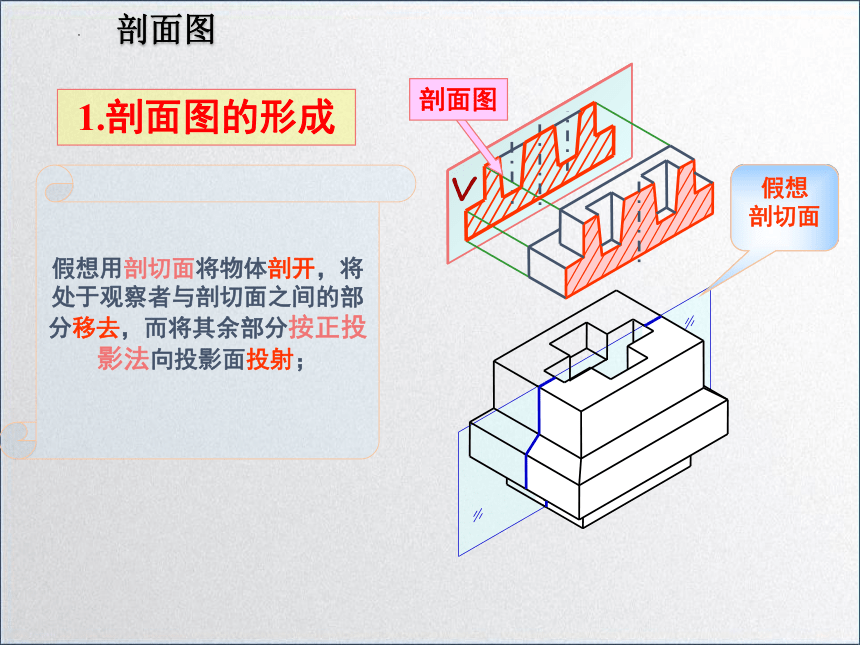

假想用剖切面将物体剖开，将处于观察者与剖切面之间的部分移去，而将其余部分按正投影法向投影面投射；
V
剖面图
1.剖面图的形成
剖面图

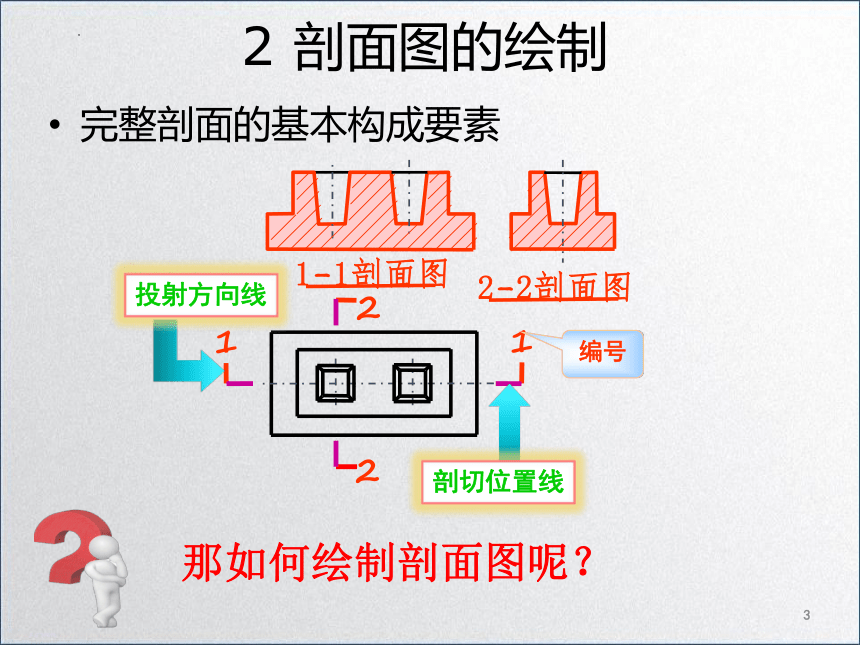

2 剖面图的绘制
完整剖面的基本构成要素
3
1
1
2
2
1-1剖面图
剖切位置线
投射方向线
2-2剖面图
编号
那如何绘制剖面图呢？
绘制剖面图要解决的问题：
剖切位置在哪？
剖切位置如何表示？
怎么剖切？
怎么投射？
绘制剖面图有那些规定？
4

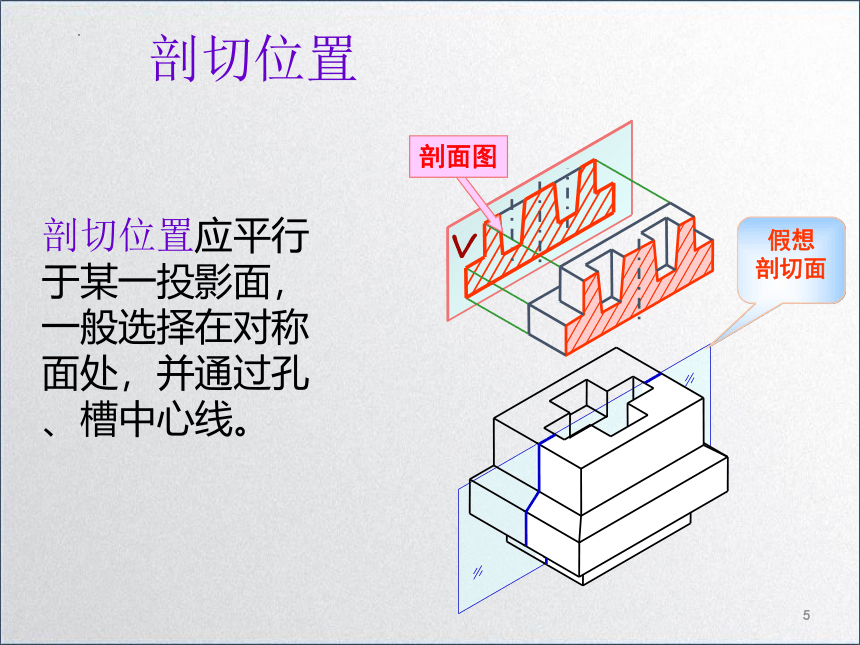

剖切位置
剖切位置应平行于某一投影面，一般选择在对称面处，并通过孔、槽中心线。
5
假想
剖切面
V
剖面图

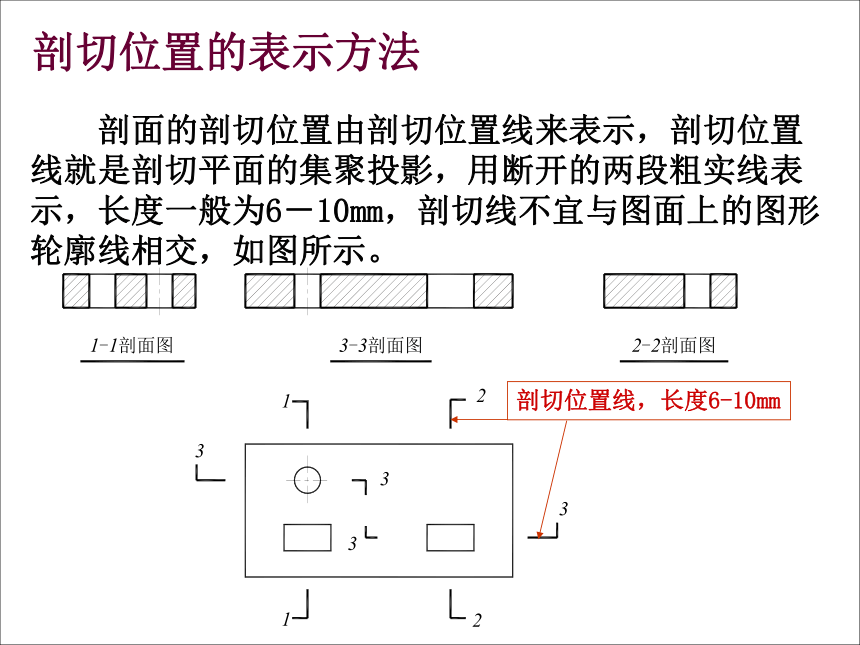

剖面的剖切位置由剖切位置线来表示，剖切位置线就是剖切平面的集聚投影，用断开的两段粗实线表示，长度一般为6－10mm，剖切线不宜与图面上的图形轮廓线相交，如图所示。
剖切位置的表示方法
剖切位置线，长度6-10mm

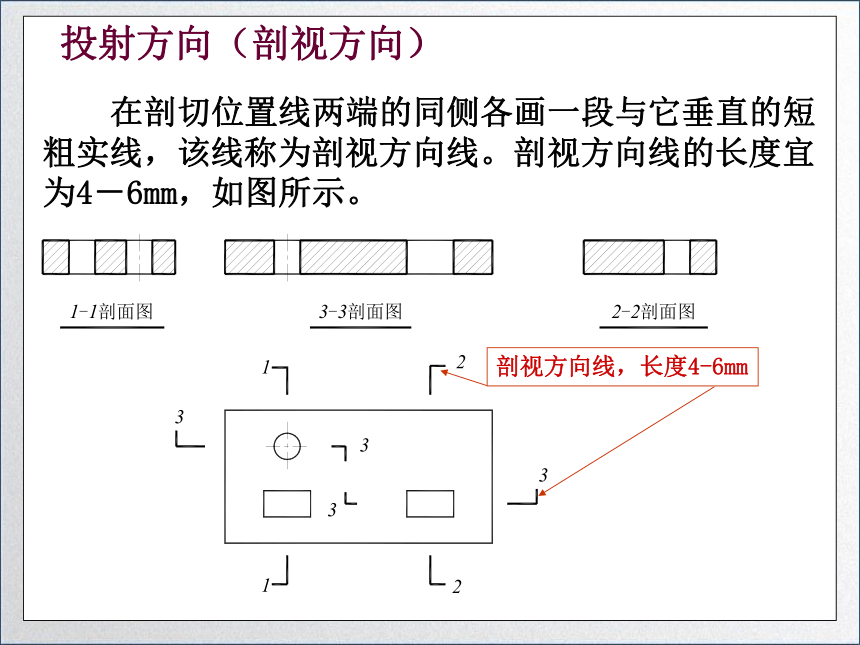

在剖切位置线两端的同侧各画一段与它垂直的短粗实线，该线称为剖视方向线。剖视方向线的长度宜为4－6mm，如图所示。
投射方向（剖视方向）
剖视方向线，长度4-6mm
剖切符号的编号，通常采用阿拉伯数字，并以水平方向注写在投射方向线的端部。若需要转折的剖切线，应在转角的外侧加注与该符号相同的编号，如图所示。
剖切符号编号
剖面图绘制的一般规定
9
（1）被剖切面切到部分的轮廓线用粗实线绘制，轮廓线内部画材料图例（一般为45度斜细线）。
剖面图绘制的一般规定
（2）剖切面后的可见部分用中实线绘制。
假想
剖切面
V
剖面图
按照国家制图标准规定，绘制剖面图时，一般都应在断面部分画出建筑材料图例。当不注明材料种类时，可用等间距、同方向的45度细线来表示。如图为常用的建筑材料图例（常用建筑材料图例还可以参见相关教材或手册) 。
剖面上的钢筋混土图例
钢筋混土图例
钢筋混土图例
在剖面图的下方或一侧，应写上该剖面图的图名，即所对应的剖面符号编号，如“1－1”、“2－2”等，并在图名下方画一等长的粗实线，如下图所示。
剖面图的图名标注
如果剖面图与被剖切图样不在同一张图纸内时，应在剖切线下标注所在图纸的图号。如图中的3－3剖切位置线下标注“J-05”，即表示3－3剖面图绘在“建筑施工图”编号为5的图纸上。其中J是建筑施工图的代号。
剖面图与被剖切图样不在同一张图纸内
1-1剖面图
2-2剖面图
剖面图一般都要标注剖切符号，但对于习惯使用的剖切位置（如建筑平面图，其剖切位置通过门窗洞时），或当剖切平面通形体的对称平面时，可以不在图上作任何标注。
对于习惯使用的剖切位置，剖面图可不标注剖切符号
1
1
