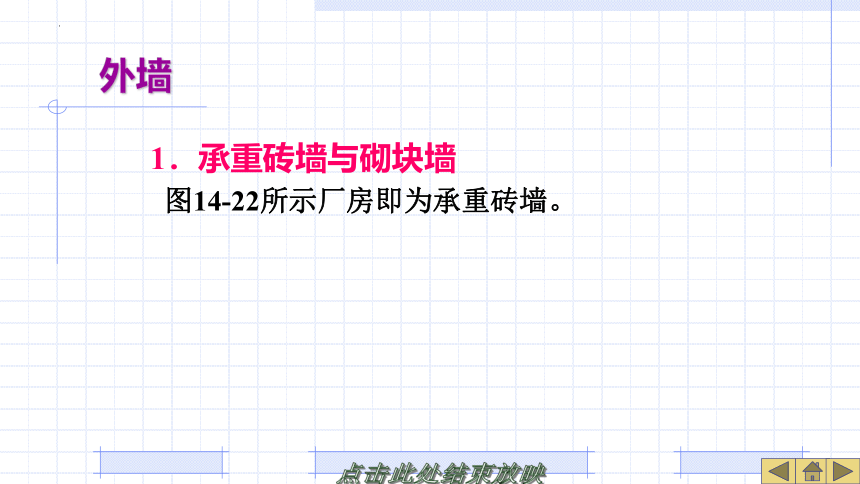

　外墙
1．承重砖墙与砌块墙
图14-22所示厂房即为承重砖墙。

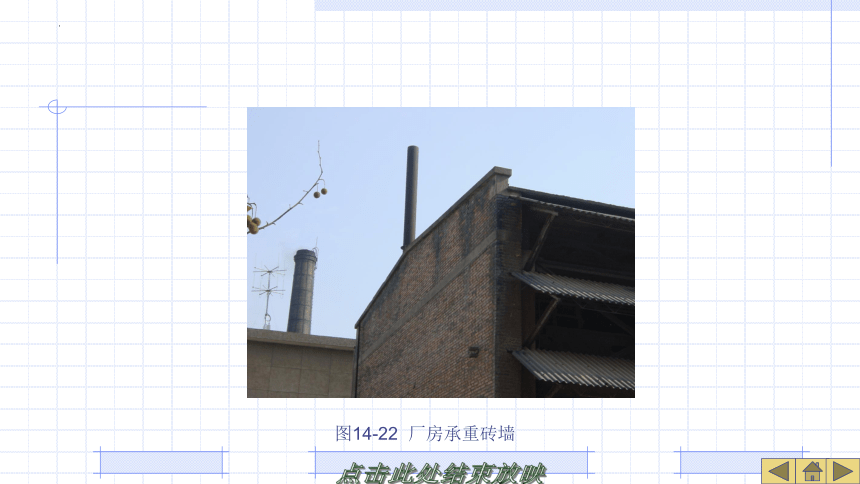

图14-22 厂房承重砖墙

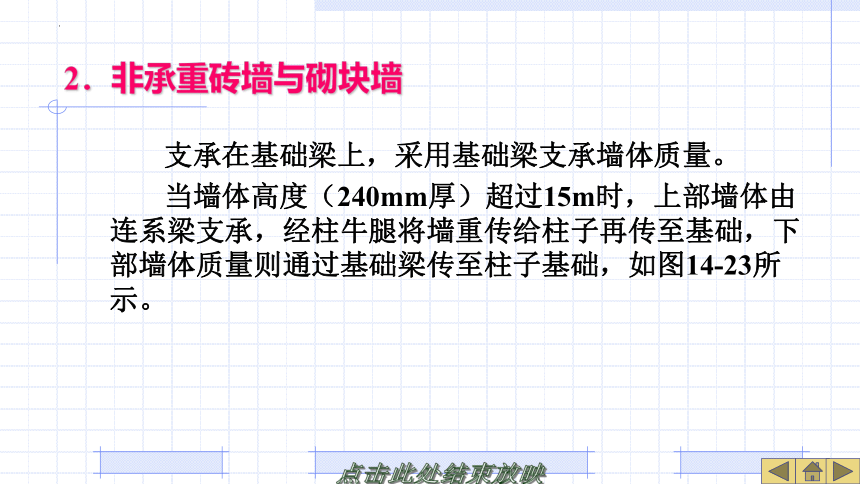

2．非承重砖墙与砌块墙
支承在基础梁上，采用基础梁支承墙体质量。
当墙体高度（240mm厚）超过15m时，上部墙体由连系梁支承，经柱牛腿将墙重传给柱子再传至基础，下部墙体质量则通过基础梁传至柱子基础，如图14-23所示。

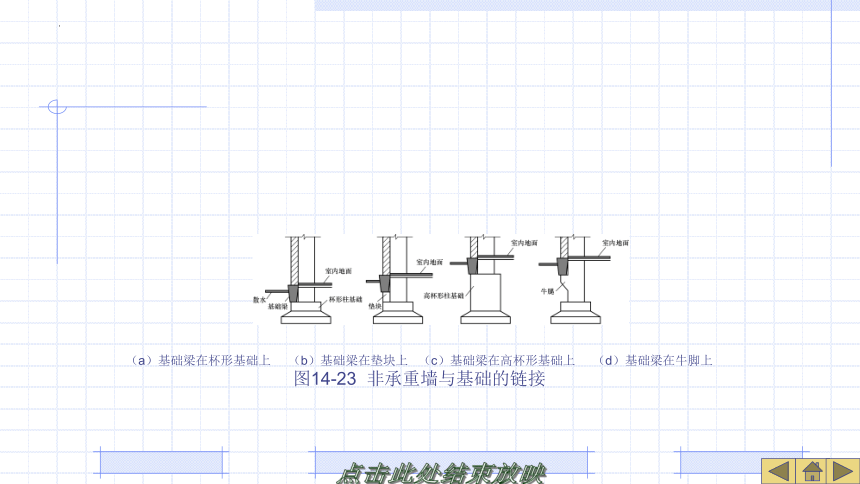

（a）基础梁在杯形基础上 （b）基础梁在垫块上 （c）基础梁在高杯形基础上 （d）基础梁在牛脚上
图14-23 非承重墙与基础的链接

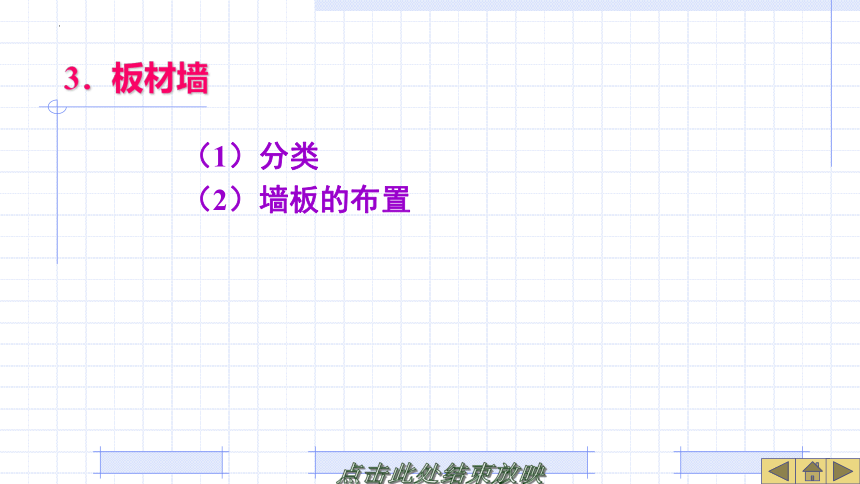

3．板材墙
（1）分类
（2）墙板的布置

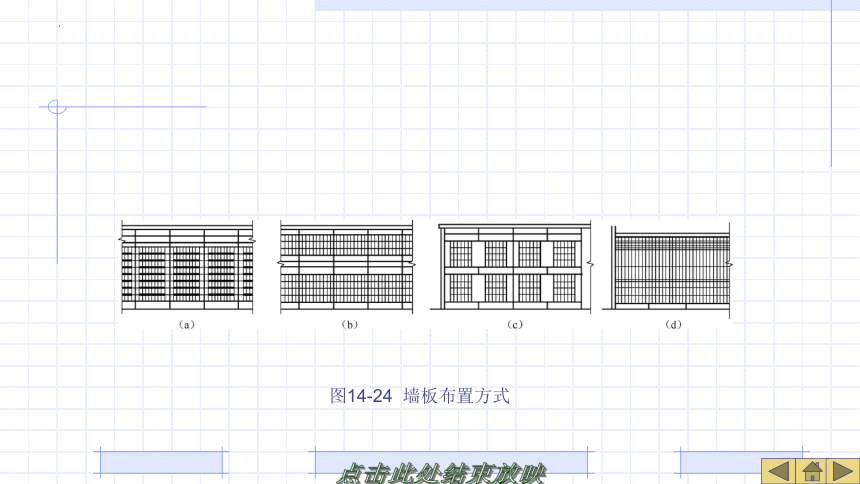

图14-24 墙板布置方式

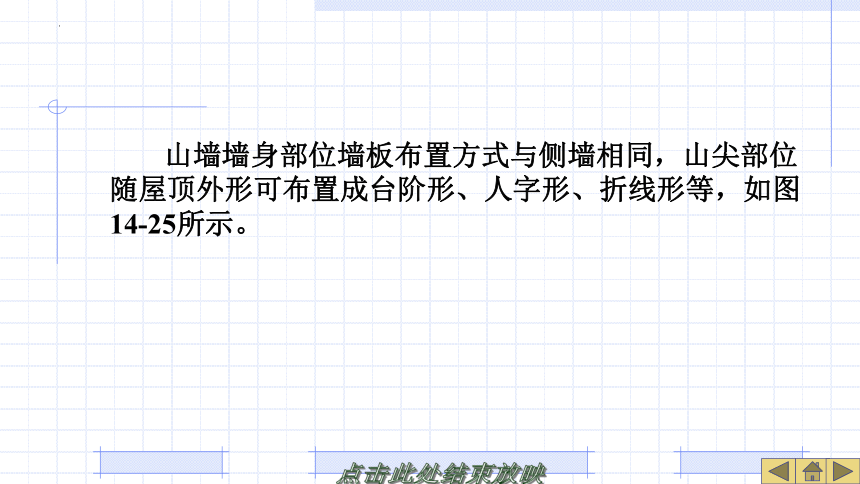

山墙墙身部位墙板布置方式与侧墙相同，山尖部位随屋顶外形可布置成台阶形、人字形、折线形等，如图14-25所示。
（a）台阶形 （b）人字形 （c）折线形
图14-25 山墙山尖墙板布置
4．轻质板材墙
图14-26 石棉水泥波瓦墙板连接构造
墙梁与柱的固结有预埋钢板焊接或螺栓连接两种，如图14-27所示。
图14-27 墙梁与柱的连接
压型钢板与墙梁的连接是在压型钢板上钻6.5mm的孔洞，然后用钩头螺栓固定在墙梁上，也可采用木螺丝或拉铆钉固定，如图14-28所示。
（a）压型墙板在梁上部 （b）压型墙板在梁下 （c）勒脚部位
图14-28 压型钢板上下的搭接
外墙转角和有伸缩缝处的细部构造，如图14-29所示。
图14-29 压型钢板墙板转角和伸缩缝处
5．开放式外墙
图14-30 挡雨板构造示例
图14-31 开放式外墙
