建筑平面设计
走廊
走道宽度

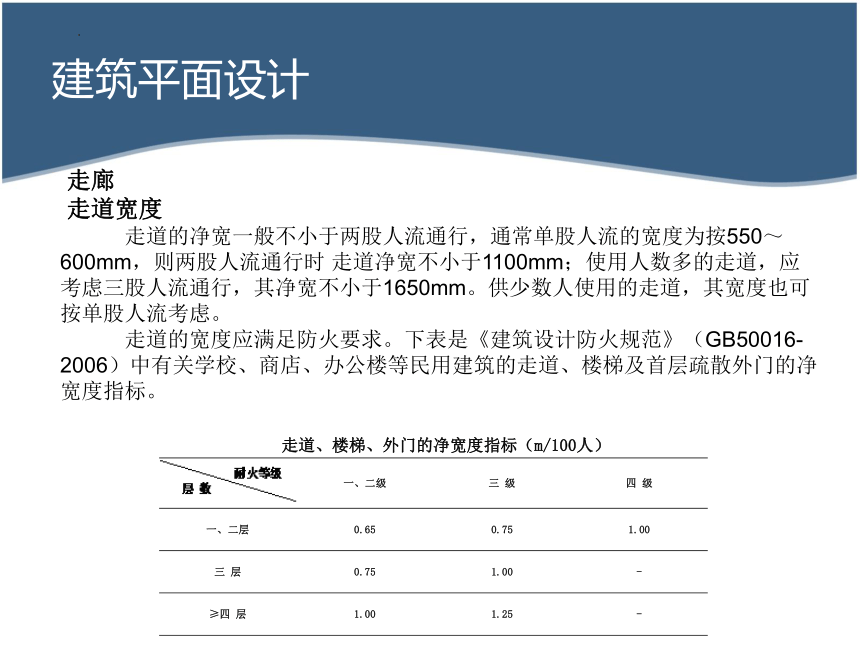

　　　走道的净宽一般不小于两股人流通行，通常单股人流的宽度为按550～600mm，则两股人流通行时 走道净宽不小于1100mm；使用人数多的走道，应考虑三股人流通行，其净宽不小于1650mm。供少数人使用的走道，其宽度也可按单股人流考虑。
　　　走道的宽度应满足防火要求。下表是《建筑设计防火规范》（GB50016-2006）中有关学校、商店、办公楼等民用建筑的走道、楼梯及首层疏散外门的净宽度指标。
走道、楼梯、外门的净宽度指标（m/100人）
一、二级 三 级 四 级
一、二层 0.65 0.75 1.00
三 层 0.75 1.00 -
≥四 层 1.00 1.25 -
　　对于兼有其他功能的走道，应在满足通行和防火要求的基础上，考虑附属功能要求及使用要求，适当增加宽度。　　　

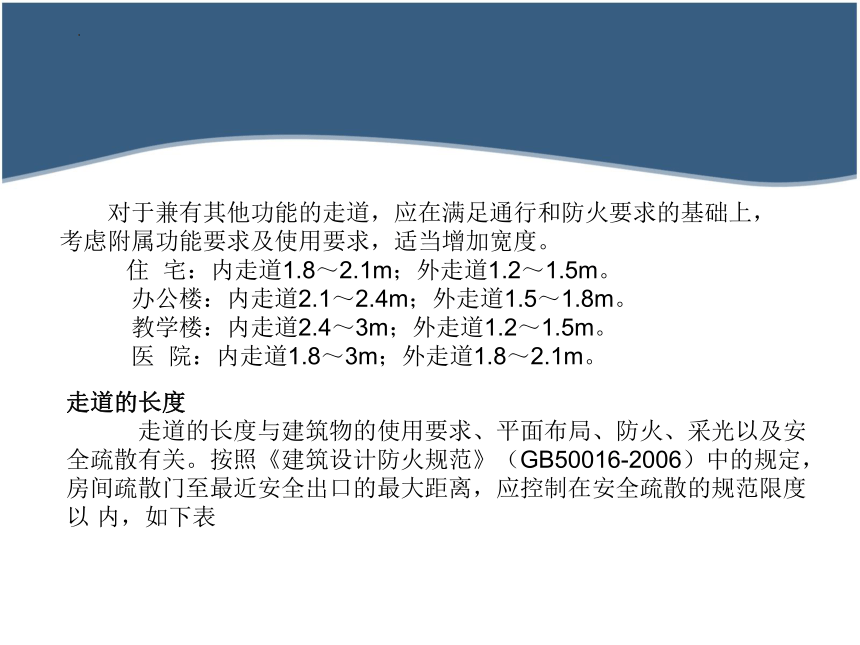

住 宅：内走道1.8～2.1m；外走道1.2～1.5m。
　　　办公楼：内走道2.1～2.4m；外走道1.5～1.8m。
　　　教学楼：内走道2.4～3m；外走道1.2～1.5m。
　　　医 院：内走道1.8～3m；外走道1.8～2.1m。
走道的长度

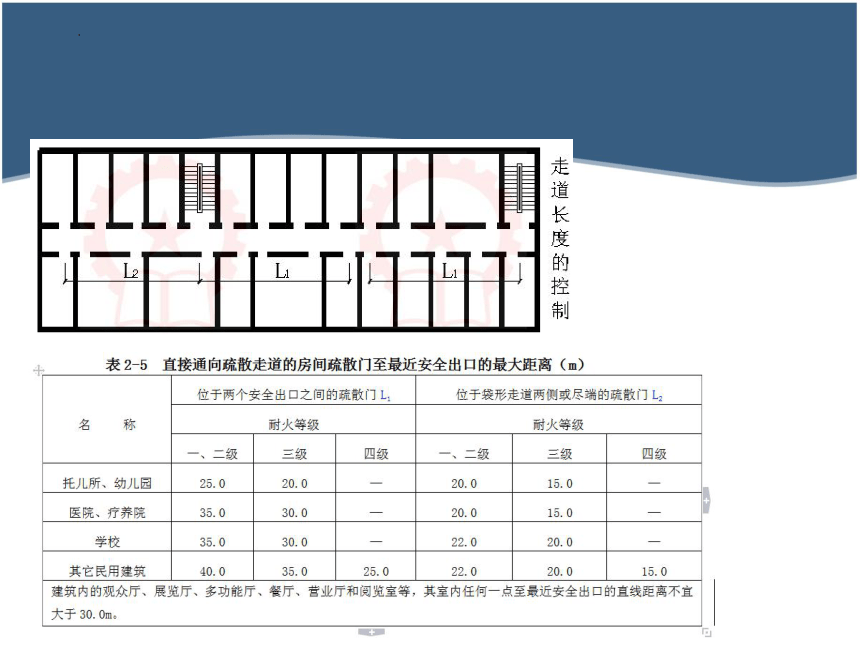

　　　走道的长度与建筑物的使用要求、平面布局、防火、采光以及安全疏散有关。按照《建筑设计防火规范》（GB50016-2006）中的规定，房间疏散门至最近安全出口的最大距离，应控制在安全疏散的规范限度以 内，如下表
走道的采光和通风

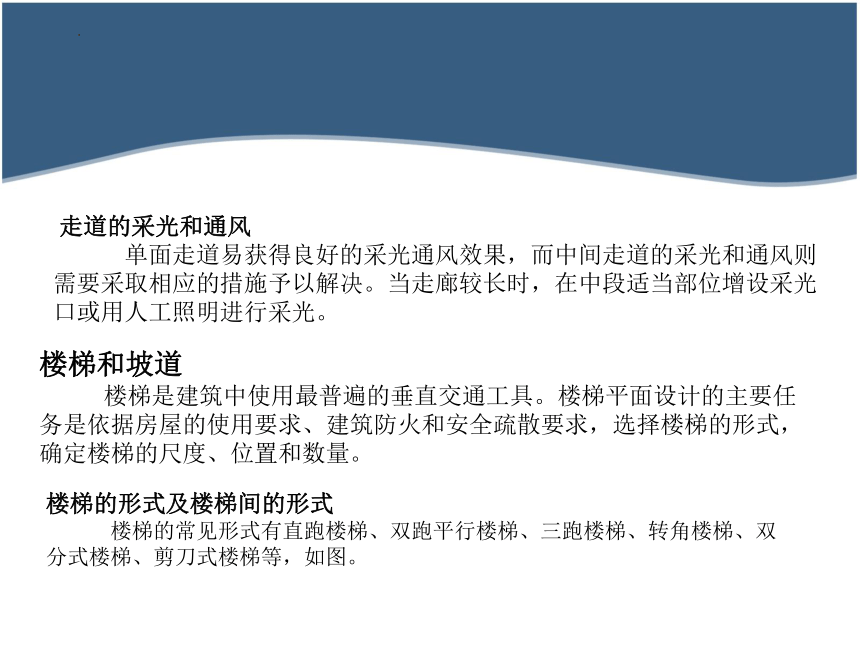

　　　单面走道易获得良好的采光通风效果，而中间走道的采光和通风则需要采取相应的措施予以解决。当走廊较长时，在中段适当部位增设采光口或用人工照明进行采光。
楼梯和坡道
　　　楼梯是建筑中使用最普遍的垂直交通工具。楼梯平面设计的主要任务是依据房屋的使用要求、建筑防火和安全疏散要求，选择楼梯的形式，确定楼梯的尺度、位置和数量。
楼梯的形式及楼梯间的形式

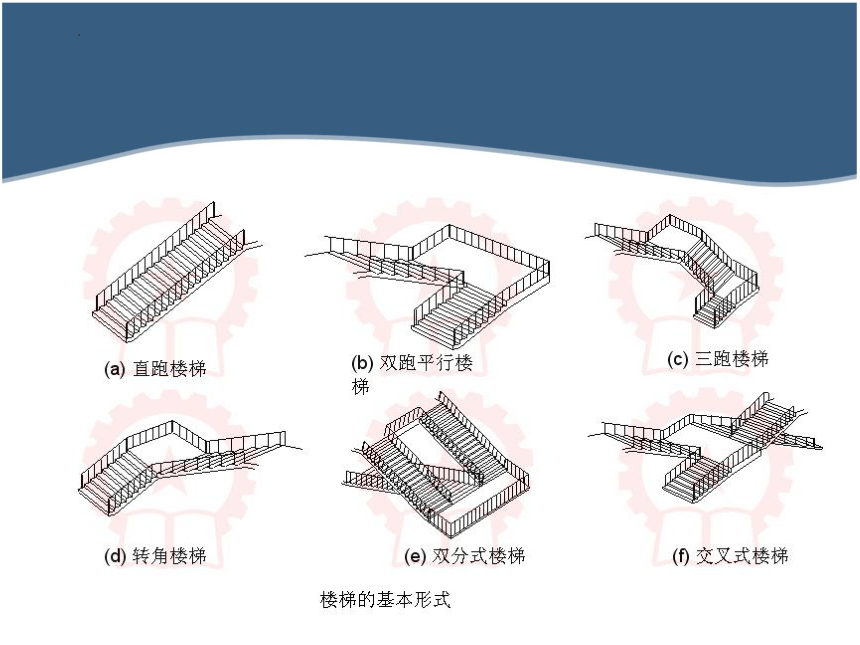

　　　楼梯的常见形式有直跑楼梯、双跑平行楼梯、三跑楼梯、转角楼梯、双分式楼梯、剪刀式楼梯等，如图。

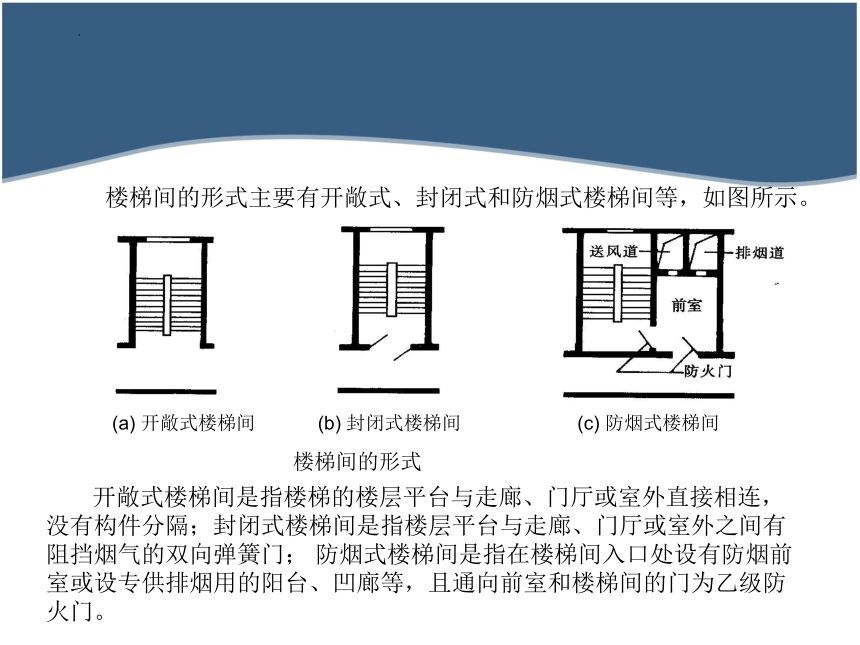

　　 楼梯间的形式主要有开敞式、封闭式和防烟式楼梯间等，如图所示。
(a) 开敞式楼梯间
(b) 封闭式楼梯间
楼梯间的形式
(c) 防烟式楼梯间
开敞式楼梯间是指楼梯的楼层平台与走廊、门厅或室外直接相连，没有构件分隔；封闭式楼梯间是指楼层平台与走廊、门厅或室外之间有阻挡烟气的双向弹簧门； 防烟式楼梯间是指在楼梯间入口处设有防烟前室或设专供排烟用的阳台、凹廊等，且通向前室和楼梯间的门为乙级防火门。
楼梯的数量和位置

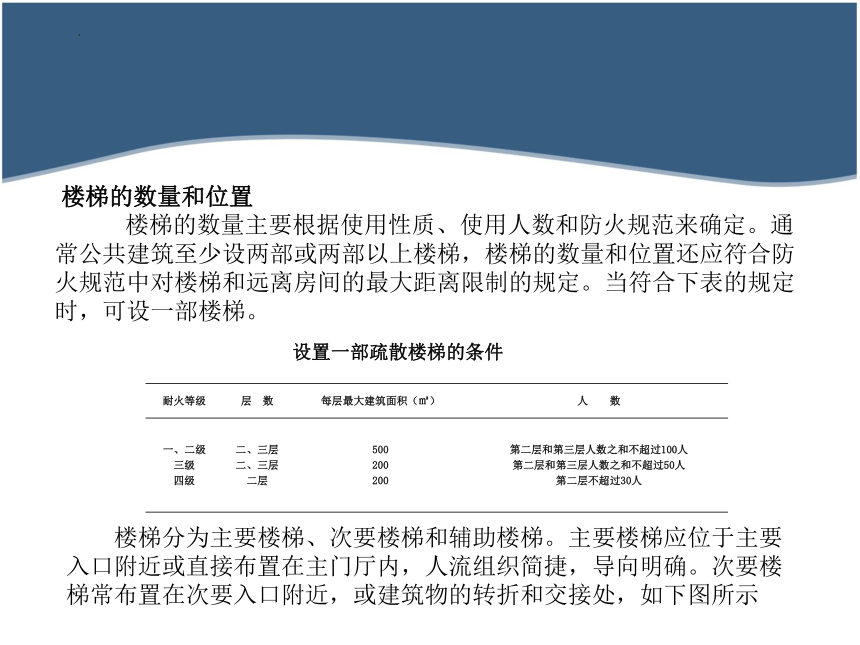

　　　 楼梯的数量主要根据使用性质、使用人数和防火规范来确定。通常公共建筑至少设两部或两部以上楼梯，楼梯的数量和位置还应符合防火规范中对楼梯和远离房间的最大距离限制的规定。当符合下表的规定时，可设一部楼梯。
设置一部疏散楼梯的条件
耐火等级 层 数 每层最大建筑面积（㎡） 人 数
一、二级 三级 四级 二、三层 二、三层 二层 500 200 200 第二层和第三层人数之和不超过100人
第二层和第三层人数之和不超过50人
第二层不超过30人
　　楼梯分为主要楼梯、次要楼梯和辅助楼梯。主要楼梯应位于主要入口附近或直接布置在主门厅内，人流组织简捷，导向明确。次要楼梯常布置在次要入口附近，或建筑物的转折和交接处，如下图所示　

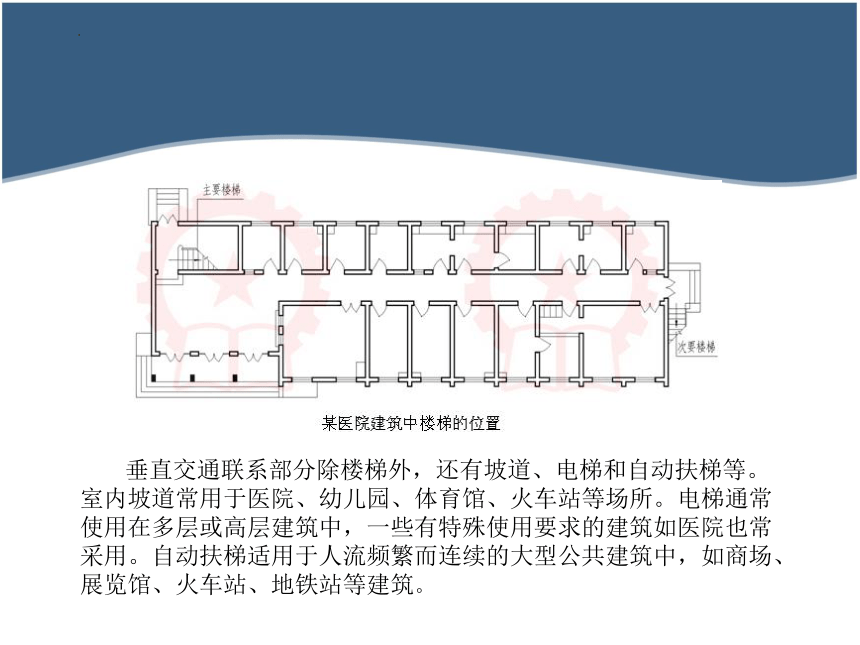

　　垂直交通联系部分除楼梯外，还有坡道、电梯和自动扶梯等。室内坡道常用于医院、幼儿园、体育馆、火车站等场所。电梯通常使用在多层或高层建筑中，一些有特殊使用要求的建筑如医院也常采用。自动扶梯适用于人流频繁而连续的大型公共建筑中，如商场、展览馆、火车站、地铁站等建筑。
门厅

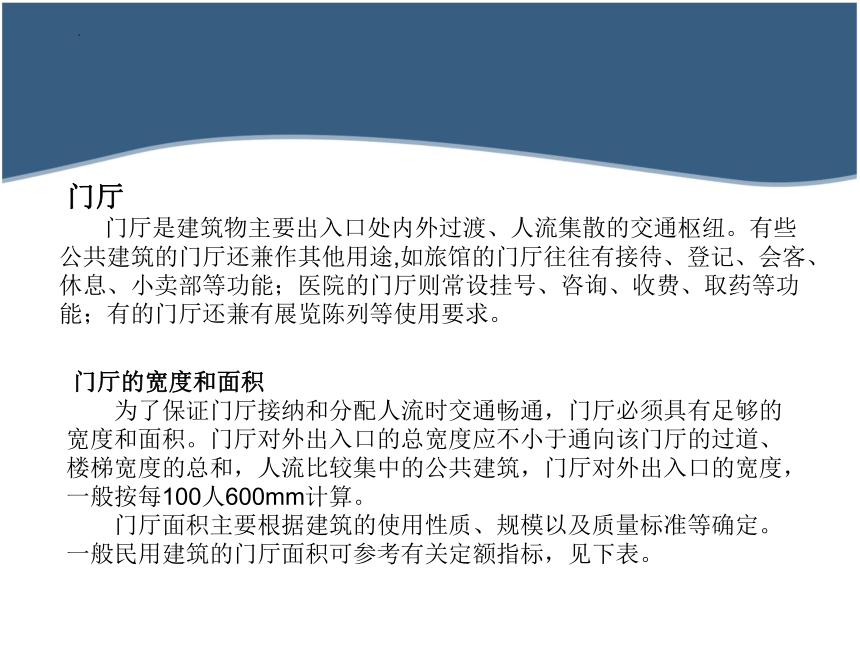

　　门厅是建筑物主要出入口处内外过渡、人流集散的交通枢纽。有些公共建筑的门厅还兼作其他用途,如旅馆的门厅往往有接待、登记、会客、休息、小卖部等功能；医院的门厅则常设挂号、咨询、收费、取药等功能；有的门厅还兼有展览陈列等使用要求。
门厅的宽度和面积
　　为了保证门厅接纳和分配人流时交通畅通，门厅必须具有足够的宽度和面积。门厅对外出入口的总宽度应不小于通向该门厅的过道、楼梯宽度的总和，人流比较集中的公共建筑，门厅对外出入口的宽度，一般按每100人600mm计算。
　　门厅面积主要根据建筑的使用性质、规模以及质量标准等确定。一般民用建筑的门厅面积可参考有关定额指标，见下表。
表 3-3 部分建筑门厅面积设计参考指标
建 筑 名 称 面 积 定 额 备 注
中 小 学 0.06～0.08㎡/生
食 堂 0.08～0.18㎡/座 包括洗手间、小卖部
城市综合医院 11㎡/日·百人次 包括衣帽间和问讯处
旅 馆 0.2～0.5㎡/床
电 影 院 0.1～0.5㎡/观众
门厅的布置方式
　　　 门厅的布置方式有对称式和非对称式两种，如下图。
门厅的设计要求
　门厅设计应注意以下几个方面的要求：
　 1.门厅在平面布局中的位置应明显突出，通常应面向主要道路，以方便人流出入，并成为整个建筑平面构图的中心。
　 2.门厅具有良好疏散能力，布置时应做到导向明确，交通路线的组织要简捷醒目，避免或减少人流路线的交叉干扰，如下图所示。
3. 门厅应有适宜的空间比例关系和尺度，同时处理好天然采光的问题，以获得良好的视觉效果。
过厅
过厅通常设置在走廊与走廊之间、或走廊和楼梯的连接处，它起到交通路线的转折和过渡的作用，有时为了改善走廊的采光和通风条件，也可以在走廊中部设置过厅，如下图。
建筑平面组合设计
　　 建筑平面组合设计就是将各个房间和交通联系部分在水平方向上相互联系和结合，组成一个有机的建筑整体。
建筑平面组合的设计要求
功能要求
　 1.功能分区及功能分析
在进行平面组合设计时， 应首先将各个房间按其使用性质以及联系的紧密程度进行功能分区，把它们分成若干相对独立的功能区域，从而把众多的房间分成较为简单的若干功能区。
　　分析各分区部分之间的功能关系时，常借助于功能分析图来进行例如图a是住宅的功能分析图，根据图中各个部分的关系，确定图b所示的平面图。　
具体在平面组合设计中，可根据建筑物不同的功能特征，从以下四个方面进行分析：
（1）联系与分隔
各功能区之间在使用时都有不同程度的联系或分隔要求。
（2）主次关系
组成建筑物的各个房间，由于其使用性质的不同，相对来说总是有主次之分。在平面组合时，通常将主要使用房间放在朝向好、比较安静的位置，以取得较好的日照、通风条件；公共活动的主要房间的位置应在出入和疏散方便，人流导向比较明确的部位。
（3）内外关系
在进行平面组合时，一般对外联系密切的部分应布置在靠近人流来往、位置明显、出入方便的位置；而对内联系部分则布置在较隐蔽的部位，并使之靠近内部交通区域。
（4）使用顺序关系
在建筑物中不同使用性质的房间或各个部分，在使用过程中通常有一定的先后顺序，平面组合时要很好地考虑这些前后顺序。有些建筑物对房间的使用顺序没有严格的要求，但是也要安排好室内的人流通行面积，尽量避免不必要的往返交叉或相互干扰。
2. 交通流线的组织
交通流线是人或货在建筑物内部各部分之间及建筑物内外之间的流动路线。设计时，交通流线的组织应主要考虑一下几点：
（1）不同性质的流线应明确分开，避免相互干扰。
（2）流线的组织应符合使用顺序，力求流线简捷明确、通畅、不迂回。同时也应考虑出入口和室外的道路及人流方向流线的组织。
结构要求
　　　 不同的结构类型对平面组合的限制和要求也不同，因此要根据建筑使用功能要求和内部空间构成特点，选择经济合理的承重结构形式。民用建筑常用的结构类型有墙承重结构、框架结构、空间结构等。
1. 墙承重结构
目前我国在一般建筑中所采用的墙承重结构形式，多以砖或砌块墙承重及钢
筋混凝土梁板系统最为普遍，也称混合结构。
墙承重结构分为横墙承重、纵墙承重和混合承重。
横墙承重就是把梁或板搁置在横墙上。纵墙承重就是把梁或板搁置
在纵墙上。
纵横墙混合承重就是把梁或板同时搁置在纵墙和横墙上。下图是
某办公楼的平面示意图，采用纵横墙混合承重的墙承重结构。
墙承重结构对建筑平面组合的要求有以下几方面：
(1) 房间的开间、进深尽量统一，符合板和梁的经济跨度。
　　(2) 为了使墙体传力合理，上下承重墙应尽量对齐，门窗洞口的大小也应有一定的限制。此外，还应尽量避免小房间压在大房间之上。大房间可设在顶层，或附设与主体建筑一侧。
2. 框架结构
框架结构是由梁和柱组成框架共同抵抗所有的荷载，墙体不承重，仅起到围护和分隔作用。为此房间布置比较灵活，利于安排需要较大空间的建筑，同时门窗开设的大小、形状都较自由。框架结构广泛用于住宅、办公楼、图书馆、实验楼、大型商店等建筑。
框架结构对建筑平面组合的要求有以下几方面：
　　(1)平面组合应尽量使柱网尺寸及梁的跨度符合经济尺度要求，力求做到空间体形的完整性和结构体系的合理性。对于钢筋混凝土框架结构，通常柱网经济尺寸为（6～8）m×（4～6）m。
　　(2)为保证框架结构的刚性要求，在房屋的端墙和一定的间隔距离内应设置必要的刚性墙。
3. 空间结构
空间结构有折板结构、壳体结构、网架结构、悬索结构等多种形式。空间结构的特点是跨度大、自重轻、受力合理、节约材料，并能适应各种不同形状的建筑平面。空间结构一般适用于以大空间为主的建筑，尤其是大空间内不允许有柱子的建筑，如体育馆、影剧院、飞机机库等。
设备要求
　　民用建筑中的设备管线主要包括给排水、空气调节以及电气照明等所需的设备管线，它们都占有一定的空间，在满足使用要求的同时，应尽量将设备管线集中布置，上下各层对齐，方便使用，有利于施工和节约管线。
建筑造型要求
　　建筑物的外部造型是内部空间的反映，内部空间的形式和组合情况必然要影响到建筑体型和立面处理效果。因此，在平面组合设计时，应同时考虑建筑造型要求，力求创造一个良好的建筑形象。
建筑平面组合形式
　　平面组合是根据使用功能特点及交通路线的组织，将不同房间组合起来。平面组合一般有如下几种形式：
走廊式组合
　　　走廊式组合是以专用的走廊将各个房间联系起来的组合方式，这种组合可分为（单）内廊式、（单）外廊式、双内廊式及双外廊式四种组合方式，如下图所示：
大厅式组合
　　大厅式组合是以一个高大公共活动空间为中心，围绕这个中心布置其他房间，如图所示，其特点是：主体空间体积巨大、主从分明、人流集中，大空间内使用具有一定的特点（如视听要求）等。大厅式组合多用于体育馆、影剧院等人群比较集中的建筑类型。
单元式组合
　　单元式组合是将功能上联系密切的几个房间组成为独立的单元，再把若干单元用一定方式连接起来组成一栋建筑。
　　在单元式组合中，通常将各单元直接毗连在一起，如图所示，也可用走道、楼梯或其他过渡空间将各单元连接在一起。
套间式组合
　　　套间式组合是将各使用房间相互串联贯通，以保证建筑物中各使用部分的连续性的组合方式,套间式组合可分为串联式和放射式，适用于火车站、商场、展览馆等建筑。
混合式组合
　　　混合式组合同时采用两种或两种以上的平面组合方式，多用于有多种功能要求的建筑，如文化馆、展览馆和旅馆等。
基地环境对建筑平面组合的影响
　　 任何建筑物都不是孤立存在的，它与周围的建筑物、道路、绿化、建筑小区等密切联系，并受到它们及其他自然条件如地形、地貌等的限制。
基地大小、形状和道路走向
　　　基地的大小和形状，对建筑物的平面布局、外轮廓形状和尺寸有极大影响。基地周围的道路布置及人流、车流的主要走向，又是确定建筑平面中出入口和 门厅位置的重要因素。
建筑物的朝向和间距
　　　影响建筑物朝向的因素主要有日照和风向。不同季节，太阳的位置、高度都在发生着有规律的变化。
房间日照时间的长短，是由房间和太阳相对位置的变化关系决定的，这个相对位置以太阳的高度角和方位角表示如图所示
基地的地形条件
在坡地上进行平面组合应依山就势，充分利用地势的变化，减少土方工程量，处理好建筑朝向、道路、排水和景观等要求。坡地建筑主要有平行于等高线和垂直于等高线两种布置方式。当基地坡度小于25%时，建筑物平行于等高线布置，土方量少，造价经济。当基地坡度大于25%时，建筑物采用平行于等高线布置，对朝向、通风采光、排水不利，且土方量大，造价高。因此，宜采用垂直于等高线或斜交于等高线布置。
复习思考题
1. 平面设计包含哪些基本内容？
2. 确定房间面积大小时应考虑哪些因素？
3. 影响房间形状的因素有哪些？
4. 房间尺寸指的是什么？确定房间尺寸应考虑哪些因素？
5. 如何确定房间门窗数量、面积大小、具体位置？
6. 交通联系部分包括哪些内容？如何确定楼梯的数量和位置？
7. 什么是功能分析图？
