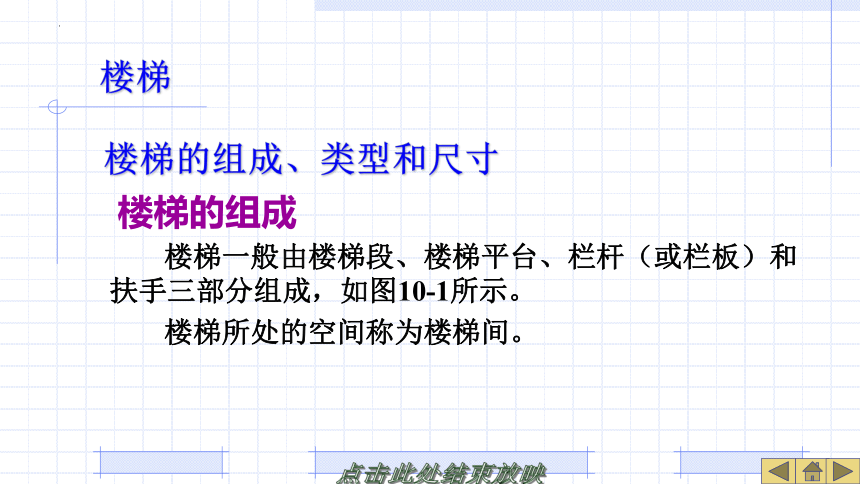

楼梯
楼梯的组成、类型和尺寸
楼梯的组成
楼梯一般由楼梯段、楼梯平台、栏杆（或栏板）和扶手三部分组成，如图10-1所示。
楼梯所处的空间称为楼梯间。

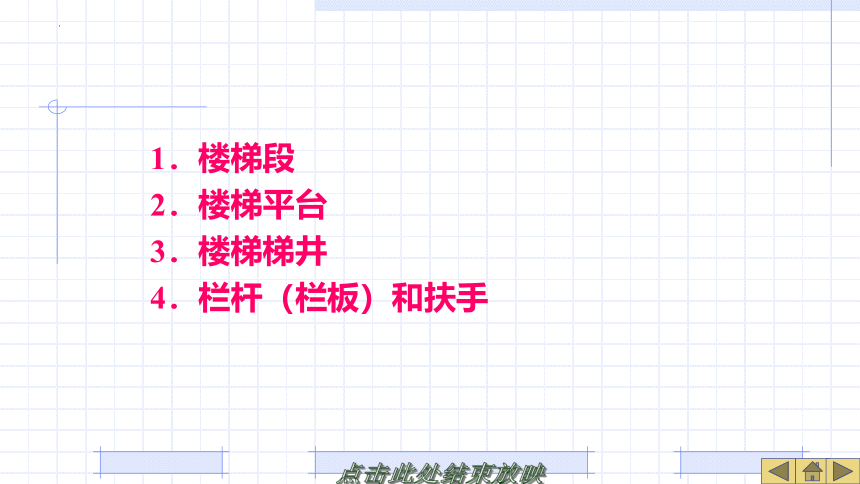

1．楼梯段
2．楼梯平台
3．楼梯梯井
4．栏杆（栏板）和扶手

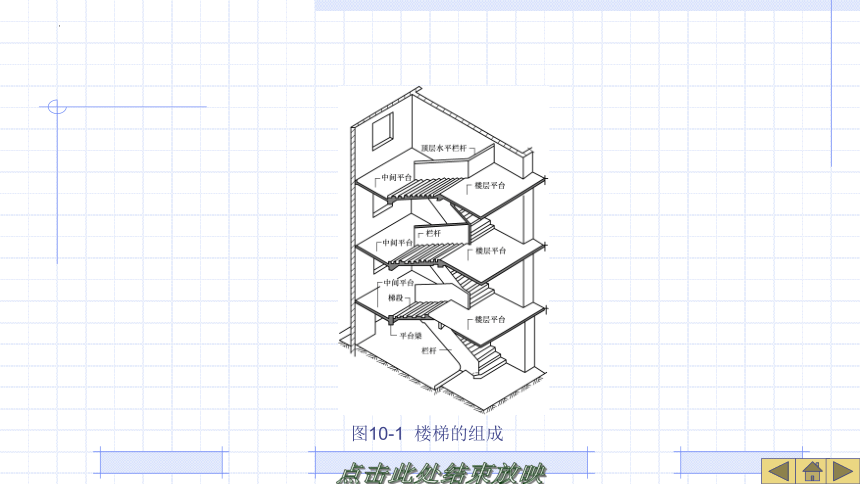

图10-1 楼梯的组成

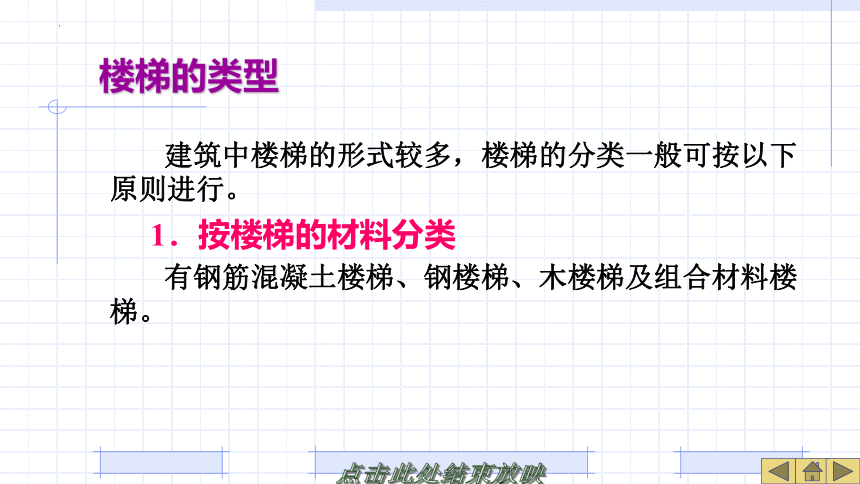

　楼梯的类型
建筑中楼梯的形式较多，楼梯的分类一般可按以下原则进行。
1．按楼梯的材料分类
有钢筋混凝土楼梯、钢楼梯、木楼梯及组合材料楼梯。

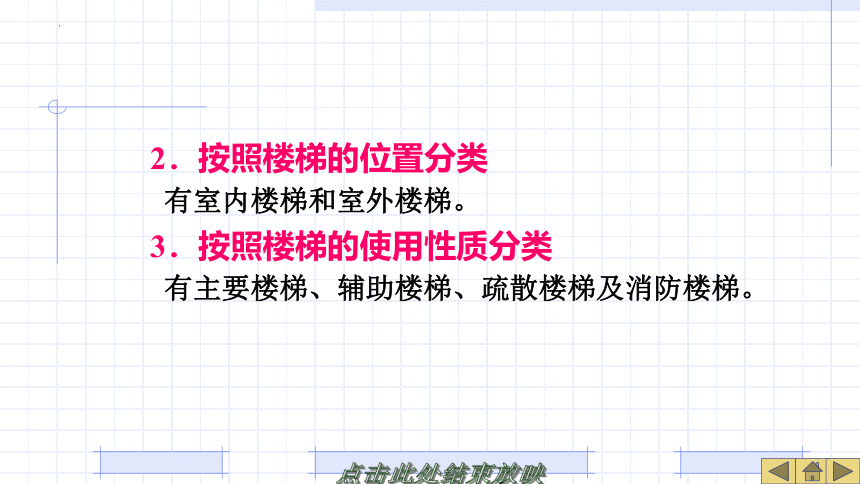

2．按照楼梯的位置分类
有室内楼梯和室外楼梯。
3．按照楼梯的使用性质分类
有主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。

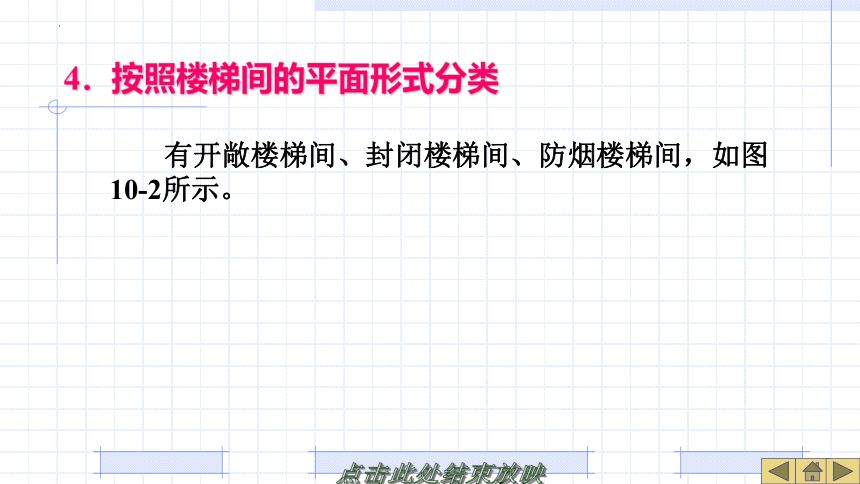

4．按照楼梯间的平面形式分类
有开敞楼梯间、封闭楼梯间、防烟楼梯间，如图10-2所示。

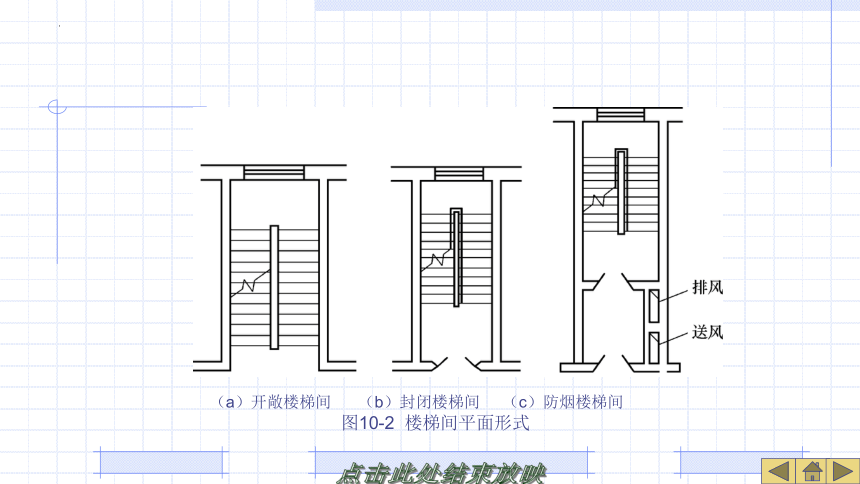

（a）开敞楼梯间 （b）封闭楼梯间 （c）防烟楼梯间
图10-2 楼梯间平面形式

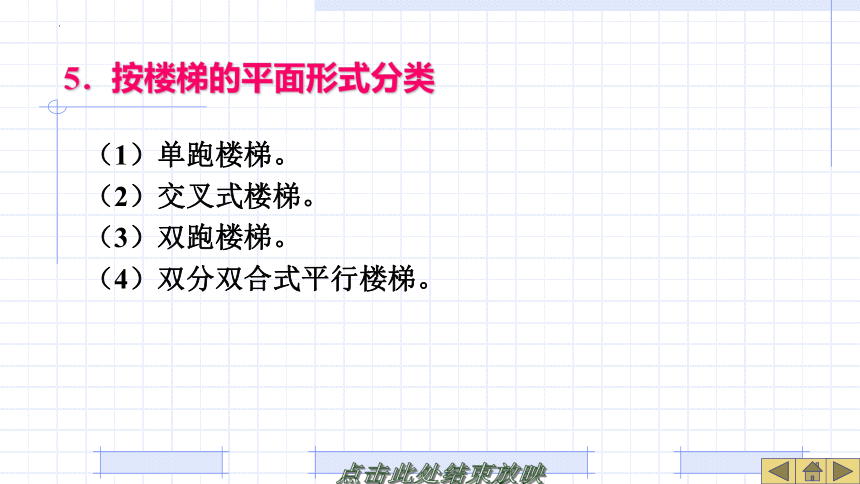

5．按楼梯的平面形式分类
（1）单跑楼梯。
（2）交叉式楼梯。
（3）双跑楼梯。
（4）双分双合式平行楼梯。

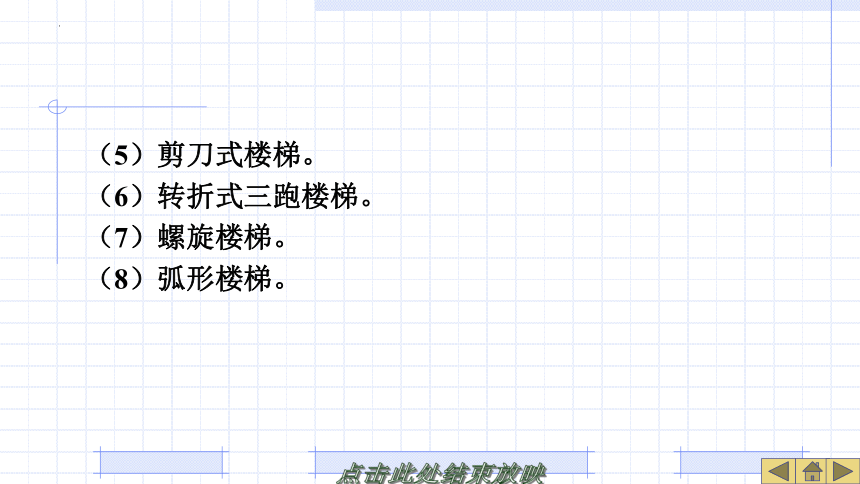

（5）剪刀式楼梯。
（6）转折式三跑楼梯。
（7）螺旋楼梯。
（8）弧形楼梯。

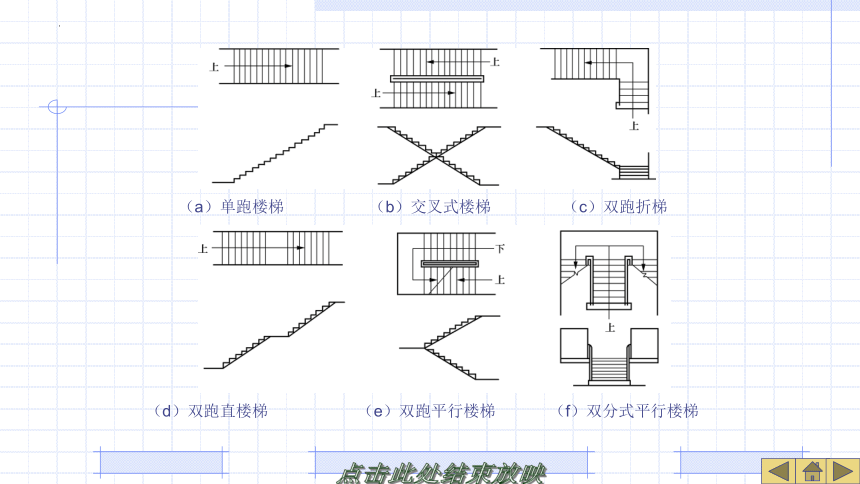

（a）单跑楼梯 （b）交叉式楼梯 （c）双跑折梯
（d）双跑直楼梯 （e）双跑平行楼梯 （f）双分式平行楼梯

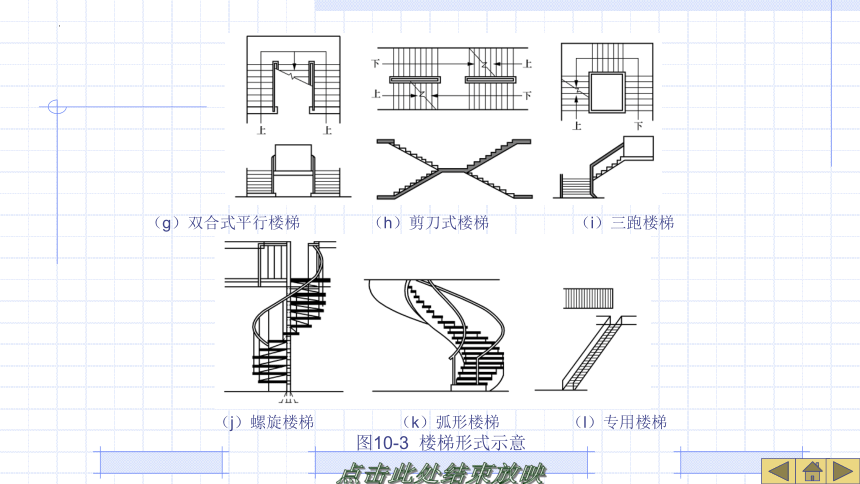

（g）双合式平行楼梯 （h）剪刀式楼梯 （i）三跑楼梯
（j）螺旋楼梯 （k）弧形楼梯 （l）专用楼梯
图10-3 楼梯形式示意

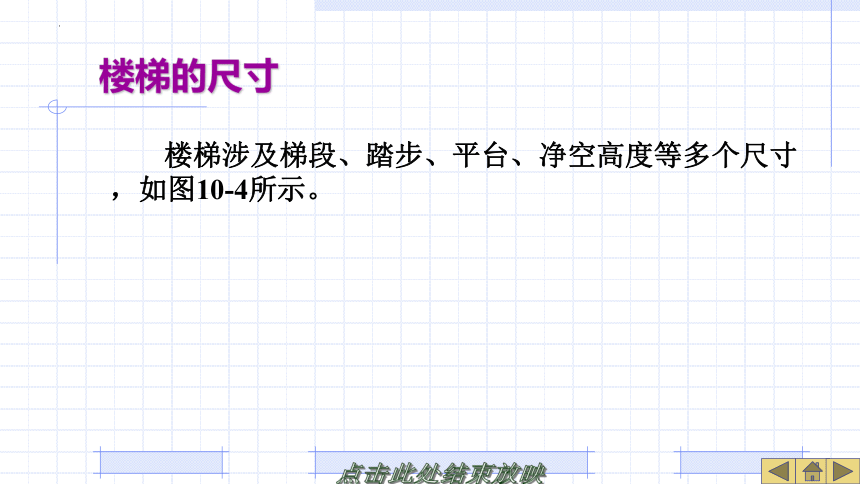

　楼梯的尺寸
楼梯涉及梯段、踏步、平台、净空高度等多个尺寸，如图10-4所示。
图10-4 楼梯各部分尺度
1．楼梯段的宽度
楼梯段宽度是指墙面至扶手中心线或扶手中心线之间的水平距离，如图10-5所示。
图10-5 楼梯间平面
2．楼梯平台深度
直跑楼梯的中间平台深度以及通向走廊的开敞式楼梯楼层平台深度，可不受此限制，如图10-6所示。
图10-6 楼梯平台深度
3．楼梯的坡度与踏步尺寸
楼梯的坡度是指梯段的坡度，即楼梯段的倾斜角度。
如图10-7所示。它有两种表示方法，即角度法和比值法。
图10-7 楼梯间剖面
楼梯坡度一般不宜超过38°，供少量人流通行的内部交通楼梯，坡度可适当加大。
楼梯、坡道、爬梯的坡度范围如图10-8所示。
图10-8 楼梯、台阶和坡道坡度的适用范围
民用建筑中，楼梯踏步的最小宽度与最大高度的限制值，如表10-1所示。
楼 梯 类 别 最小宽度 最大高度
住宅共用楼梯 260 175
幼儿园、小学校等楼梯 260 150
电影院、剧场、体育馆、商场、医院、旅馆和大中学校等楼梯 280 160
其他建筑楼梯 260 170
专用疏散楼梯 250 180
服务楼梯、住宅套内楼梯 220 200
表10-1 楼梯踏步最小宽度和最大高度(mm)
在实际中经常采用出挑踏步面的方法，使得在梯段总长度不变情况下增长踏步面宽（见图10-9）。
一般踏步的出挑长度为20mm～30mm。
图10-9 增加踏步宽度的方法
4．楼梯栏杆扶手的高度
5．楼梯的净空高度
我国规定，楼梯段间净高不应小于2.2m，平台过道处净高不应小于2.0m，起止踏步前
缘与顶部凸出物内边缘线的水平距离不应小
于0.3m，如图10-10所示。
图10-10 梯段及平台部位净高要求
（1）降低底层楼梯中间平台下的地面标高，即将部分室外台阶移至室内，如图10-11（a）所示。
（2）增加楼梯底层第一个梯段踏步数量，即抬高底层中间平台，如图10-11（b）所示。
（3）将上述两种方法结合，即降低楼梯中间平台下的地面标高的同时，增加楼梯底层第一个梯段的踏步数量，如图10-11（c）所示。
另外，也可考虑采用其他办法，如底层采用直跑楼梯等，如图10-11（d）所示。
图10-11 楼梯底层中间平台下做通道的几种处理方法
