第1章 建筑生活给水工程
目录
1.1
室内给水系统的分类及组成
1.2
室内给水系统的给水方式
1.3
给水管材、附件和水表
第1章 建筑生活给水工程
1.4
1.5
给水升压和贮水设备
室内给水系统的安装

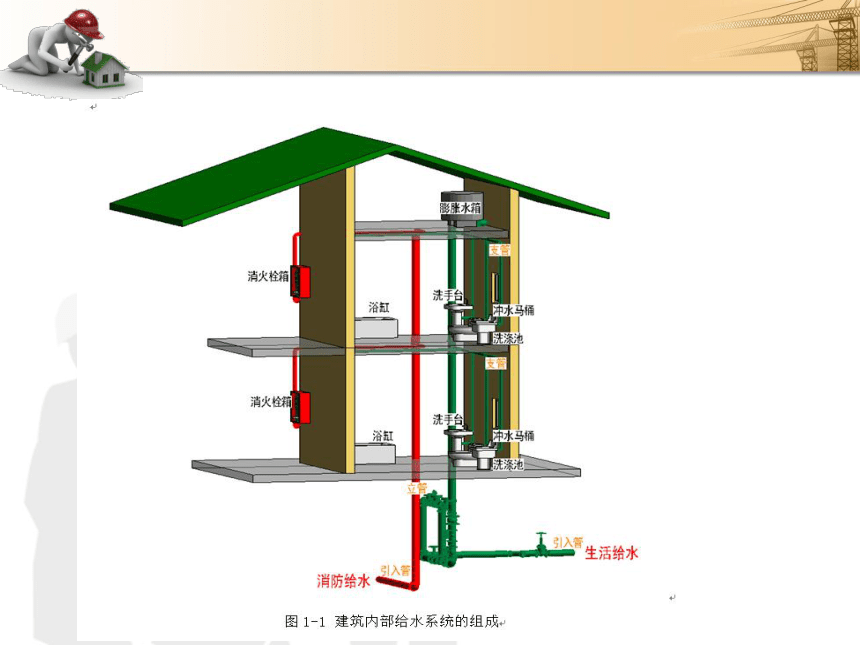

1.1 给水系统的分类组成
供给人们饮用、烹饪、盥洗、淋浴、冲洗卫生器具等生活用水的给水系统，称为生活给水系统。生活给水系统中与人体直接接触或饮用、淋浴等的水的水质必须达到国家标准中关于饮用水的水质要求；而其他如洗涤、冲洗卫生器具的生活用水，可以用非饮用水水质标准的水，但为节省投资、便于管理，通常也将符合饮用水水质标准的水用于洗涤或冲洗卫生器具。
1.生活给水系统
1.2.1
室
内
给
水
系
统
的
分
类
组
成
2.生产给水系统
供给生产设备冷却、原料加工、洗涤以及各类产品制造过程中所需的生产用水的给水系统称为生产给水系统。由于生产用水对水质、水量、水压以及安全方面的要求不同，生产给水系统种类繁多，差异很大。
1.2.1
室
内
给
水
系
统
的
分
类
组
成
3.消防给水系统
为扑灭建筑物所发生的火灾，需专门设置可靠的给水系统以供给各类消防设备灭火的用水，这一系统称为消防给水系统。消防用水对水质要求不高，但必须保证有足够的水量与水压。
1.2.1
室
内
给
水
系
统
的
分
类
组
成
1.2.4
建
筑
内
部
给
水
方
式
的
分
类
1.2 室内给水系统的给水方式

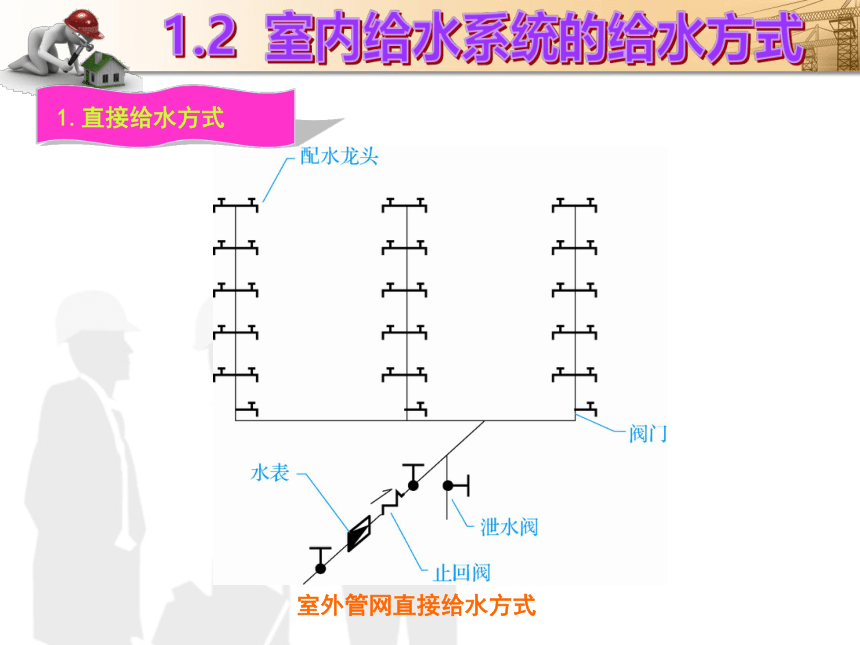

室外管网直接给水方式
1.直接给水方式
1.2.4
建
筑
内
部
给
水
方
式
的
分
类

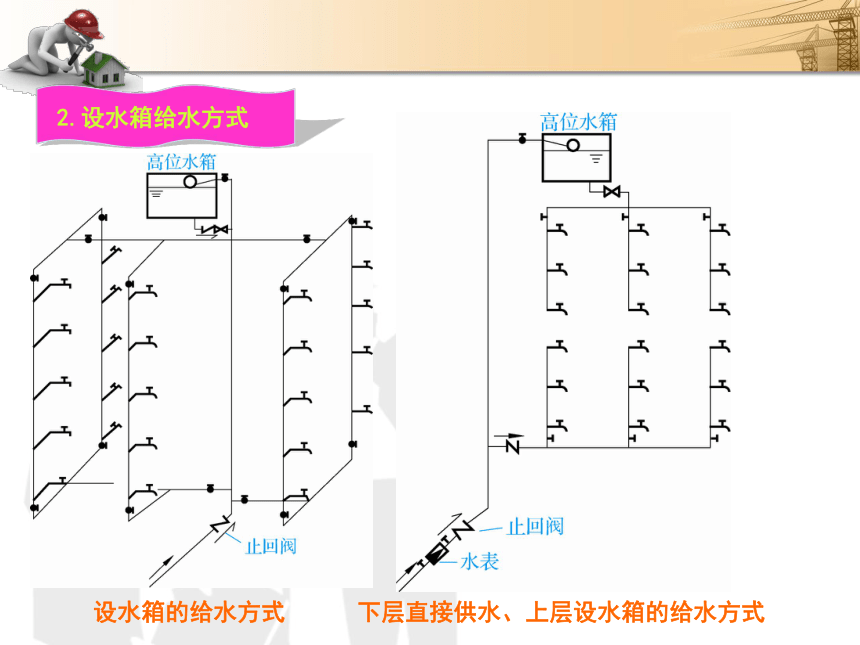

设水箱的给水方式
2.设水箱给水方式
下层直接供水、上层设水箱的给水方式
1.2.4
建
筑
内
部
给
水
方
式
的
分
类

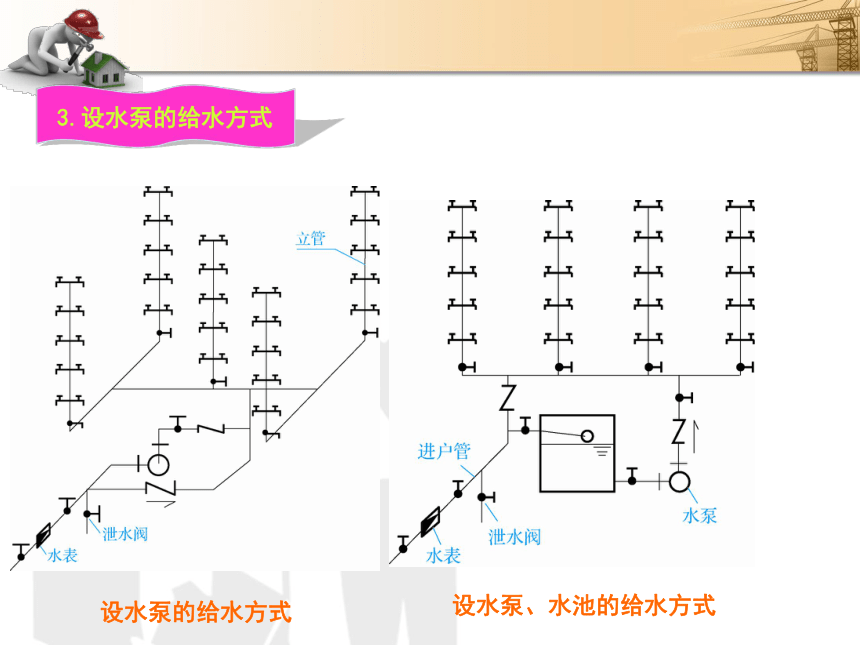

设水泵的给水方式
3.设水泵的给水方式
设水泵、水池的给水方式

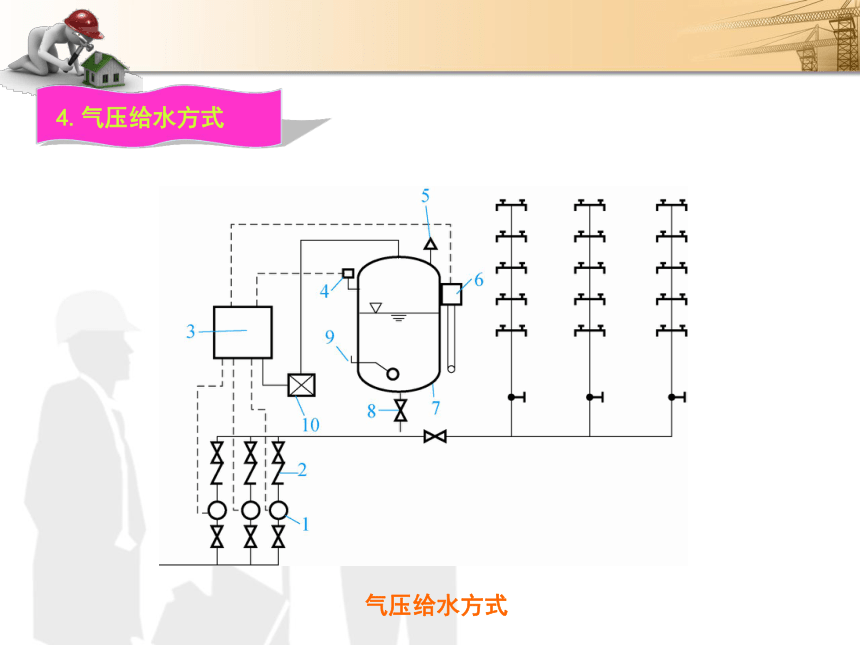

气压给水方式
4.气压给水方式
1.2.4
建
筑
内
部
给
水
方
式
的
分
类

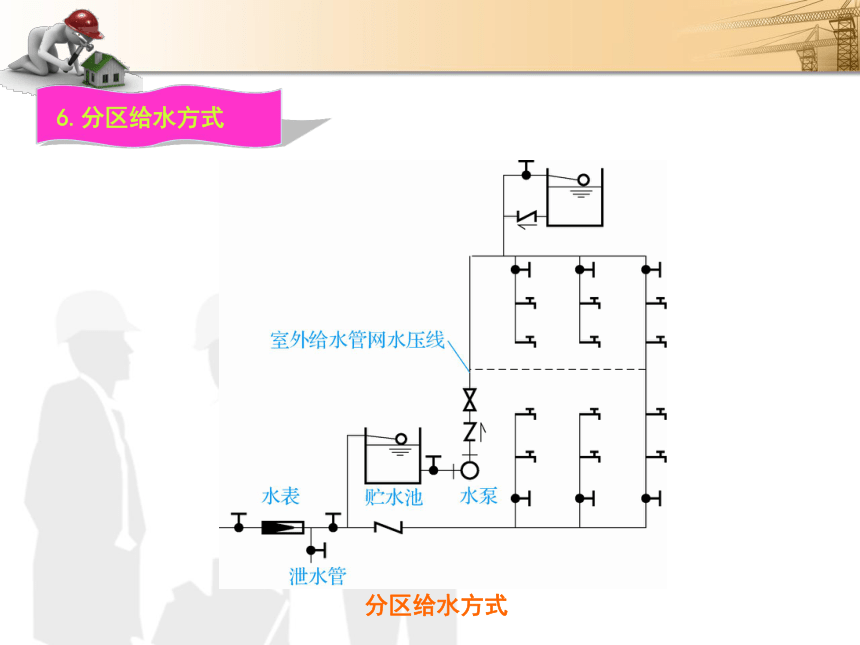

分区给水方式
6.分区给水方式
1.3.1给
水
管
材

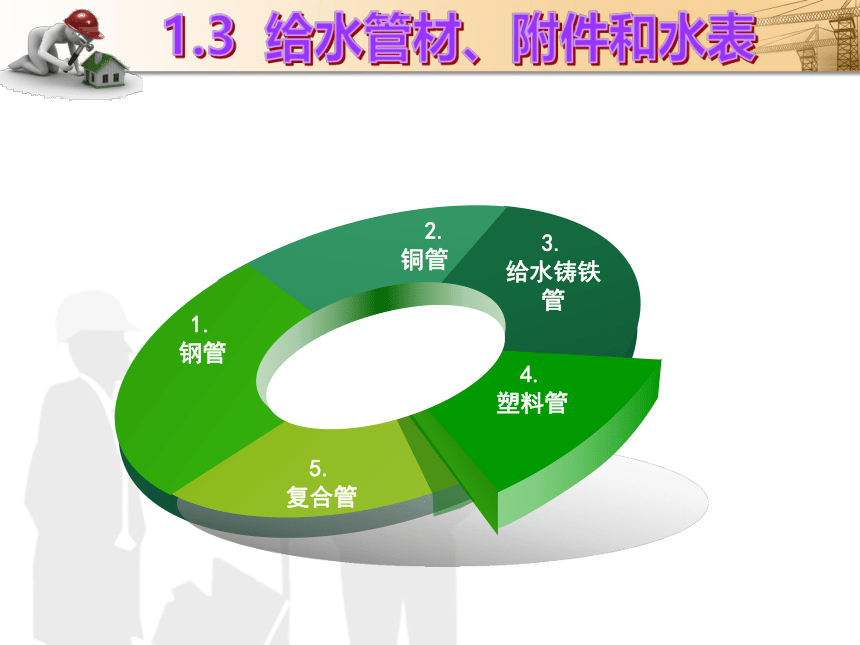

1.3 给水管材、附件和水表
1.
钢管
2.
铜管
3.
给水铸铁管
4.
塑料管
5.
复合管
1.3.2给
水
管
材
的
选
用
1.3 给水管材、附件和水表
1.给水管材选用原则
给水管材选用需要遵循的原则是安全可靠、卫生环保、经济合理、水力条件好、便于施工维护。安全可靠是指管材本身以及管件的连接点要有足够的刚度和机械强度，做到在工作压力范围内不渗漏、不破裂。卫生环保是要求管材的原材料、改性剂、助剂和添加剂等应保证饮用水水质不受污染。水力条件好是指管材内外表面光滑。便于施工维护是指管材容易加工，且有一定的耐腐蚀能力。经济合理是指在保证管材质量的前提下，应尽可能选择价格低廉、货源充足、供货方便的管材。
1.3.2给
水
管
材
的
选
用
1.3 给水管材、附件和水表
2.管材规格的表示
无缝钢管、铜管、不锈钢管及其管件的规格通常用符号“D”或“Φ”表示外径，外径数字写于其后，再乘以壁厚。如D133×4或?Φ133×4，即表示该管外经为133 mm、壁厚为
4 mm。
镀锌钢管、铸铁管及其管件的规格通常用符号“DN”表示其公称直径。公称直径是一种标准化直径，又叫名义直径，它既不是内径，也不是外径。例如，DN15、DN25等。
钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管的管径以内径d表示。
各种新型管材及其管件的规格通常用符号“De”表示公称外径。外径数字写于其后，再乘以壁厚。例如，PB管的外径是16 mm，壁厚是3 mm，表示为De16×3。
1.3.3管
道
配
件
与
管
道
连
接
1.3 给水管材、附件和水表
1.管道连接的常用方法
螺纹连接是利用配件连接。连接配件的形式及其应用如图1-21所示。配件用可锻铸铁制成，抗蚀性及机械强度均较大，分镀锌和不镀锌两种，钢质配件较少。室内给水管道应用镀锌配件，镀锌钢管必须用螺纹连接。螺纹连接多用于明装管道。
（1）螺纹连接
1.3 给水管材、附件和水表
1—管箍； 2—异径管箍； 3—活接头； 4—补心； 5—90°弯头；
6—45°弯头；7—异径弯头； 8—外丝； 9—堵头； 10—等径三通； 11—异径三通； 12—根母； 13—等径四通； 14—异径四通
1.3.3管
道
配
件
与
管
道
连
接
1.3 给水管材、附件和水表
焊接后的管道接头紧密、不漏水，施工迅速，不需要配件，但无法像螺纹连接那样方便拆卸。焊接只能用于非镀锌钢管。因为镀锌钢管焊接时锌层遭到破坏会加速锈蚀。焊接多用于暗装管道。
（2）焊接
1.3.3管
道
配
件
与
管
道
连
接
1.3 给水管材、附件和水表
对于较大管径用丝扣连接较困难且不允许焊接时，一般采用卡箍连接。连接时两管口端应平整无缝隙，沟槽应均匀，卡紧螺栓后，管道应平直，卡箍安装方式应一致。
（4）卡箍连接
1.3.3管
道
配
件
与
管
道
连
接
1.3 给水管材、附件和水表
承插连接主要用于带承插接头的管材，分为刚性承插连接和柔性承插连接两种。刚性承插连接是将管道的插端插入管道的承插口内，对位后先用嵌缝材料嵌缝，然后用密封材料密封，使之成为一个牢固的封闭管。柔性承插连接是在管道承插口的止封口上放入富有弹性的橡胶圈，然后施力将管道的插端插入，形成一个能适应一定范围内的位移和振动的封闭管。
（5）承插连接
1.3 给水管材、附件和水表
卡箍连接常用管件
1.3.4管
道
附
件
1.3 给水管材、附件和水表
1.配水附件
（2）陶瓷芯片水龙头
（3）旋塞式水龙头
（4）混合水龙头
（5）延时自闭水龙头
（6）自动控制水龙头
（1）旋启式水龙头
1.3.4管
道
附
件
1.3 给水管材、附件和水表
常见控制附件
2.控制附件
1.3.4管
道
附
件
1.3 给水管材、附件和水表
给水系统常用的其他附件
3.其他附件
1.3.5水
表
1.3 给水管材、附件和水表
流速式水表构造
1.水表的类型
1.3.5水
表
1.3 给水管材、附件和水表
常用水表类型
1.水表的类型
1.3.5水
表
1.3 给水管材、附件和水表
（1）流通能力
（2）特性流量
（3）
最大流量
（4）
额定流量
（5）最小流量
（6）
灵敏度
2.水表的性能参数
1.3.5水
表
1.3 给水管材、附件和水表
3.流速式水表的选用
水表口径的确定
水表类型的确定
水表水头损失的计算
1）
2）
3）
1.5.1
水
泵
1.4 给水升压和贮水设备
1.水泵的选择
1）
流量
2）
扬程
3）
水泵的台数
1.5.1
水
泵
2.水泵管路设置
1）管路敷设
水泵吸水管安装
1.5.1
水
泵
2）管路附件
每台水泵的出水管上应装设压力表、止回阀和阀门。符合多功能阀安装条件的出水管，可用多功能阀取代止回阀和阀门，必要时应设置水锤消除装置。自灌式吸水的水泵吸水管上应装设阀门，并宜装设管道过滤器。吸入式水泵的吸水管上应安装真空表，出水管可能滞留空气的管段上方应设排气阀。水泵直接从室外给水管网吸水时，应在吸水管上装设阀门和压力表，并应绕水泵设旁通管，旁通管上应装设阀门和止回阀。
水泵吸水管上的阀门平时常开，仅在检修时关闭，因此宜选用手动阀。出水管上的阀门启闭比较频繁，因此应选用电动、液动或气动阀门。
1.5.2
贮
水
池
的
设
置
1.贮水池的设置
贮水池是贮存和调节水量的构筑物。存在以下情况之一时，应设置贮水池，使水泵从贮水池中抽水：①水源不可靠，水量或水压不能满足室内用水要求，又不允许间断供水；②水源不能满足最大小时供水量，但设置其他设备不可能或不经济；③水源为定时供水；④根据防火规范的规定必须设置消防水池；⑤市政管理部门不允许水泵直接从城市给水管网抽水。
2.贮水池的类型
贮水池可设置成生活用水贮水池、生产用水贮水池、消防用水贮水池，或者是生活与生产、生活与消防、生产与消防、生产与消防及生活合用的贮水池。贮水池的形状有圆形、方形、矩形以及根据实地情况所制的异形。贮水池一般采用钢筋混凝土结构，小型贮水池也可采用金属、玻璃钢等材料。
1.5.3
水
箱
的
设
置
1.水箱的设置
设置水箱的注意问题
宜设置水箱的情况
设置水箱给水方式的优点
1.4.3 水箱
1.5.3
水
箱
的
设
置
2.水箱的类型
按不同用途，水箱可分为高位水箱、减压水箱、冲洗水箱、断流水箱等多种类型，其形状多为矩形和圆形，制作材料有钢板、钢筋混凝土、不锈钢、玻璃钢和塑料等。目前玻璃钢水箱用得较多，因为玻璃钢水箱重量轻，强度高，耐腐蚀，安装维修方便，大容积的水箱可以现场组装。钢筋混凝土水箱造价低，适用于大型水箱，但重量大，管道连接处理不好容易漏水。
1.5.3
水
箱
的
设
置
3.水箱的设计要求
（1）水箱的容量超过50 m3时，宜设计成为两个或分成两格。
（2）有效水深不小于0.7 m，也不宜大于2.5 m。
（3）进出水管应相对和分别设置。
（4）水箱的箱底应有不小于0.005的坡度坡向水箱的泄水管口。
（5）人孔盖应密闭加锁，而且应高出水箱顶板面100 mm以上。人孔尺寸应满足检修人员和箱内配件等的进出要求，一般人孔直径不小于700 mm。检修人孔的顶面至建筑物顶板的距离，不宜小于1.5 m，以方便检修人员进出人孔。
（6）水箱应布置在便于维护管理、通风和采光良好、不受污染、有利于管道布置的位置，水箱间的温度应不低于5 ℃。
1.5.3
水
箱
的
设
置
4.水箱配管、附件
1.5.3
水
箱
的
设
置
5.水箱的布置与安装
水箱的位置应结合建筑、结构条件和管道布置考虑，应设置在通风良好、不结冻的房间内（室内最低温一般不得低于5 ℃），尽可能使管线简短，同时应有较好的采光和防蚊蝇条件。为防止结冻或阳光照射使水温上升引起余氯加速挥发，露天设置的水箱都应采取保温措施。
水箱间净高不得低于2.2 m。并能满足布置要求。水箱间的承重结构应为非燃烧材料。高位水箱箱壁与水箱间墙壁及其他水箱之间的净距与贮水池的布置要求相同。当有管道敷设时，水箱底与水箱间地面板的净距不宜小于0.8 m，以便安装管道和进行检修。水箱的设置高度（以底板面计）应满足最高层用户的用水水压要求；如达不到要求时，宜在其入户管上设置管道泵增压。
1.4.1给
水
管
道
布
置
的
总
体
要
求
1.5 室内给水系统的安装
（1）
明装
（2）
暗装
1.给水管网的布置与敷设
1.4.1给
水
管
道
布
置
的
总
体
要
求
2.引入管布置与敷设
引入管引入方式
1.4.1给
水
管
道
布
置
的
总
体
要
求
4.水表设置
建筑物的引入管、住宅的入户管及公用建筑物内需计量水量的水管上均应设置水表。水表应装设在观察方便、不冻结、不被任何液体及杂质所淹没和不易受损坏的地方。住宅的分户水表宜相对集中读数，且宜设置于户外；对设在户内的水表，宜采用远传水表或IC卡水表等智能化水表。
水表不能单独安装，水表前后以及旁通管上应分别装设检修阀门。有些情况下，在水表的供水方向还应装设止回阀，在水表和水表后面设置的阀门之间应装设泄水装置。水表前后还应有一定长度的直管段。
1.4.3给
水
管
道
的
防
护
2.
防冻
3.
防结露
4.
防腐
5.
防振
6.
加固
1.
防腐
