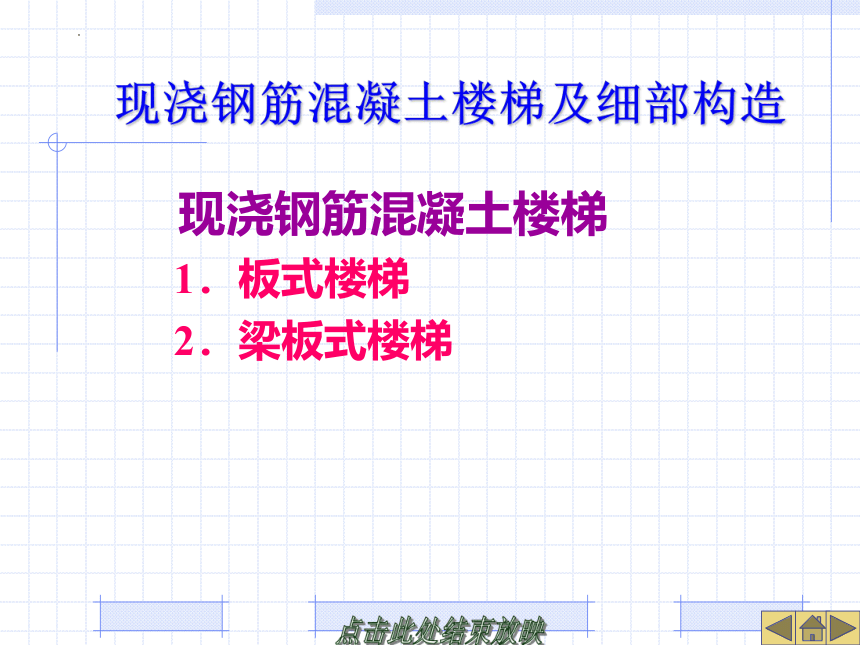

现浇钢筋混凝土楼梯及细部构造
　现浇钢筋混凝土楼梯
1．板式楼梯
2．梁板式楼梯

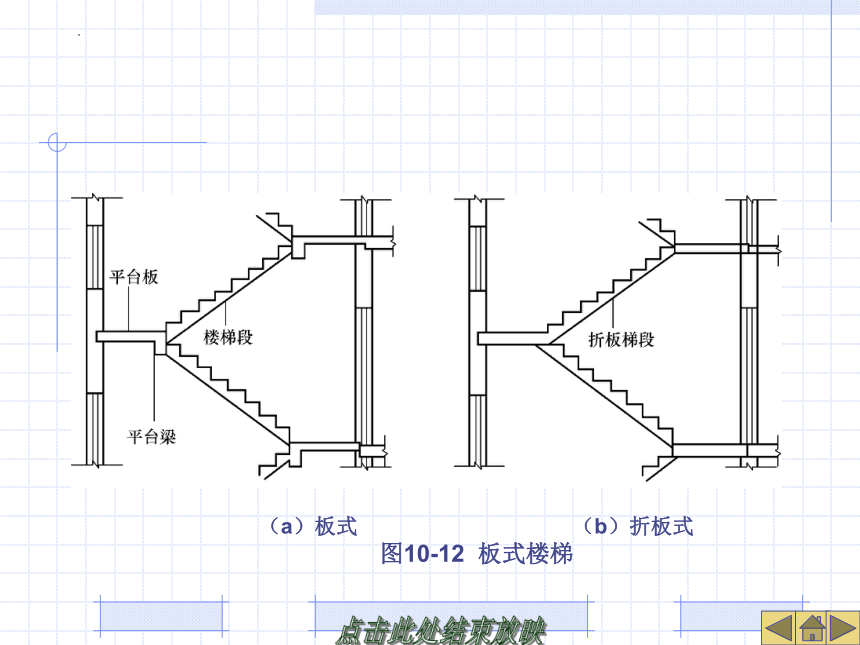

（a）板式 （b）折板式
图10-12 板式楼梯

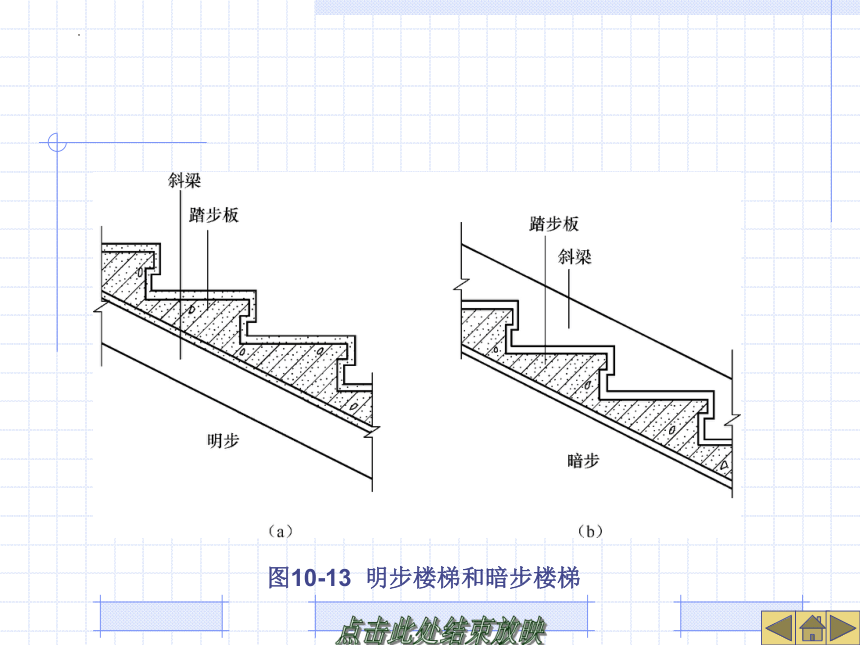

图10-13 明步楼梯和暗步楼梯
（a）梯段一侧设斜梁 （b）梯段两侧设斜梁 （c）梯段中间设斜梁
图10-14 梁式楼梯

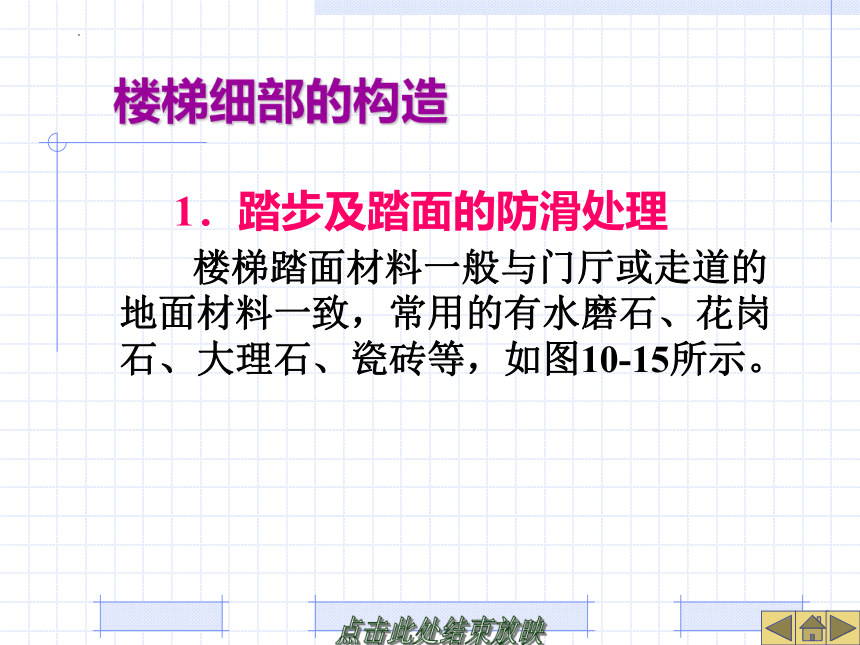

　楼梯细部的构造
1．踏步及踏面的防滑处理
楼梯踏面材料一般与门厅或走道的地面材料一致，常用的有水磨石、花岗石、大理石、瓷砖等，如图10-15所示。

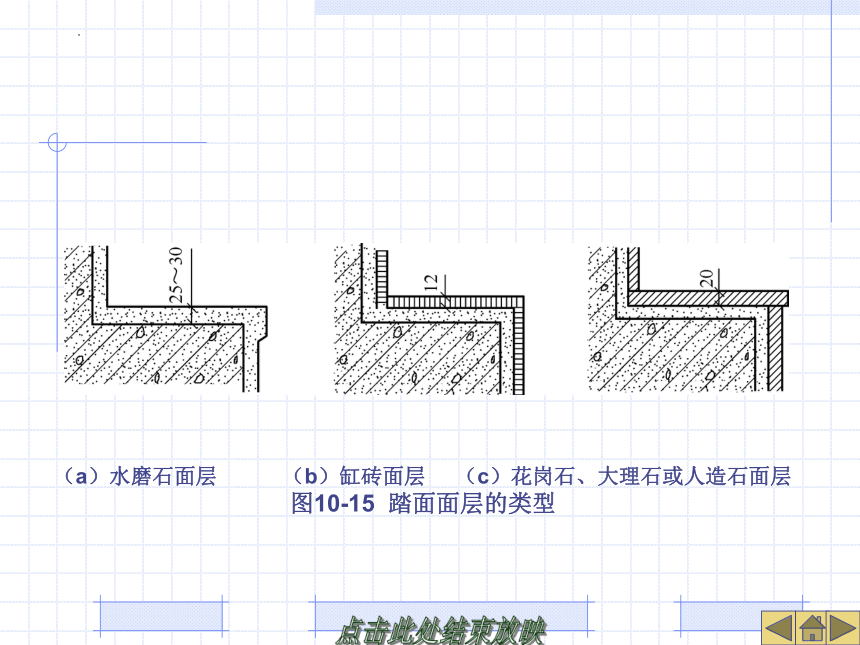

（a）水磨石面层 （b）缸砖面层 （c）花岗石、大理石或人造石面层
图10-15 踏面面层的类型

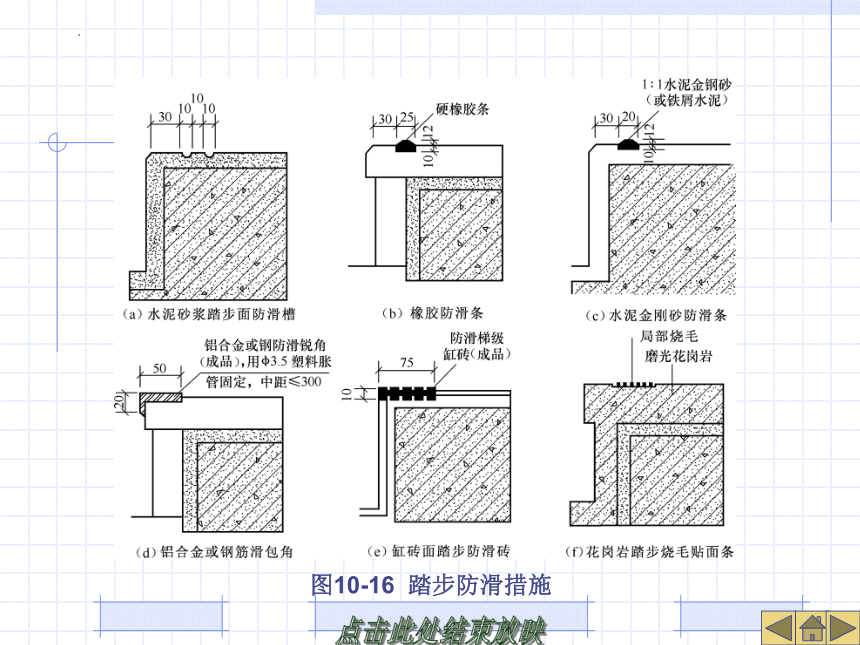

图10-16 踏步防滑措施

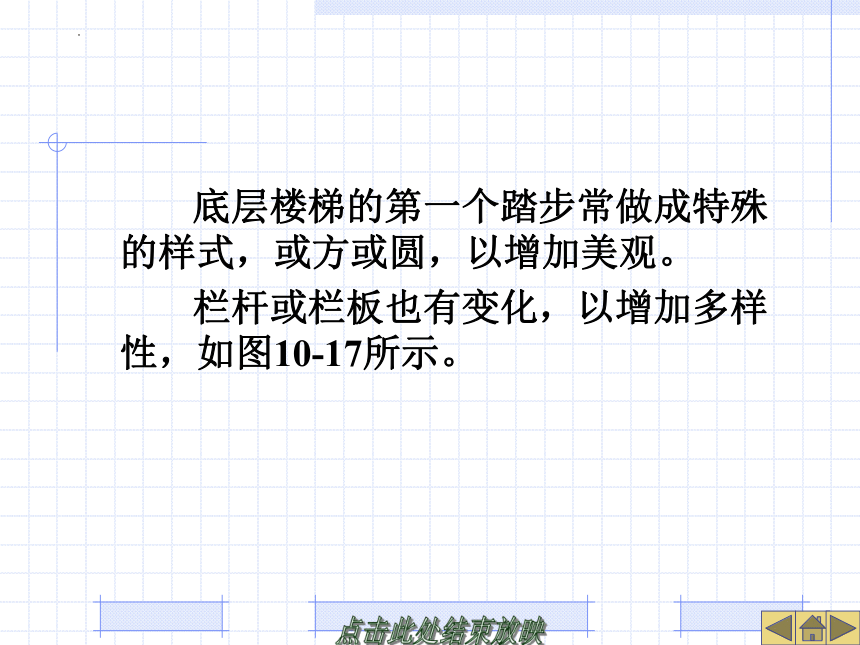

底层楼梯的第一个踏步常做成特殊的样式，或方或圆，以增加美观。
栏杆或栏板也有变化，以增加多样性，如图10-17所示。

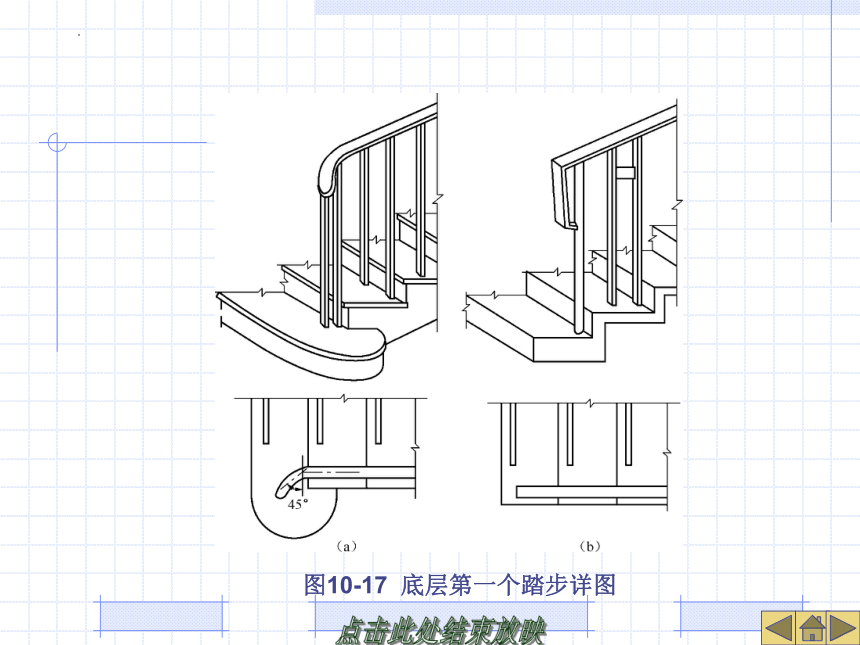

图10-17 底层第一个踏步详图
2．栏杆、栏板
栏杆和栏板是楼梯中保护行人上下安全的围护措施。
栏杆多采用方钢、圆钢、钢管或扁钢等材料，并可焊接或铆接成各种图案，既起防护作用，又起装饰作用如图10-18所示。
图10-18 栏杆的形式
栓接系指利用螺栓将栏杆固定在踏步上，方式可有多种，如图10-19所示。
（a）锚接 （b）焊接 （c）螺栓连接
图10-19 栏杆与踏步的连接方式
3．混合式
混合式是指空花式和栏板式两种栏杆形式的组合。
栏杆竖杆作为主要抗侧力构件，栏板则作为防护和美观装饰构件，其栏杆竖杆常采用钢材或不锈钢等材料，其栏板部分常采用轻质美观材料制作，如木板、塑料贴面板、铝板、有机玻璃板和钢化玻璃板等，如图10-20所示。
图10-20 混合式栏杆构造
4．扶手
楼梯扶手按材料分有木扶手、金属扶手、塑料扶手等，以构造分有漏空栏杆扶手、栏板扶手和靠墙扶手等。
栏板上的扶手多采用抹水泥砂浆或水磨石粉面的处理方式，如图10-21所示。
图10-21 栏杆及栏板的扶手构造
5．楼梯的基础
楼梯的基础简称梯基。
梯基的做法有两种：一是楼梯直接设砖、石或混凝土基础；另一种是楼梯支承在钢筋混凝土地基梁上，如图10-22所示。
图10-22 梯基的构造
台阶及坡道
台阶与坡道是建筑物出入口的辅助配件，用于解决由于建筑物地平高差形成的出入问题。
一般多采用台阶，当有车辆出入或高差较小时，可采用坡道形式，如图10-23所示。
（a）三面踏步式 （b）单面踏步式 （c）坡道式 （d）踏步坡道结合式
图10-23 台阶与坡道的形式
　台阶
图10-24 台阶构造示例
坡道
1．坡道的分类
坡道按照其用途的不同，可以分成行车坡道和轮椅坡道两类。
行车坡道分为普通行车坡道与回车坡道两种，如图10-25所示。
（a）普通行业坡道 （b）回车坡道
图10-25 行车坡道
2．坡道的尺寸和坡度
图10-26 坡道扶手和安全挡台
3．坡道的构造
坡道材料常见的有混凝土或石块等，面层亦以水泥砂浆居多，对经常处于潮湿、坡度较陡或采用水磨石作面层的，在其表面必须作防滑处理，如图10-27所示。
图10-27 坡道构造
