建筑体型和立面设计
建筑体型和立面设计

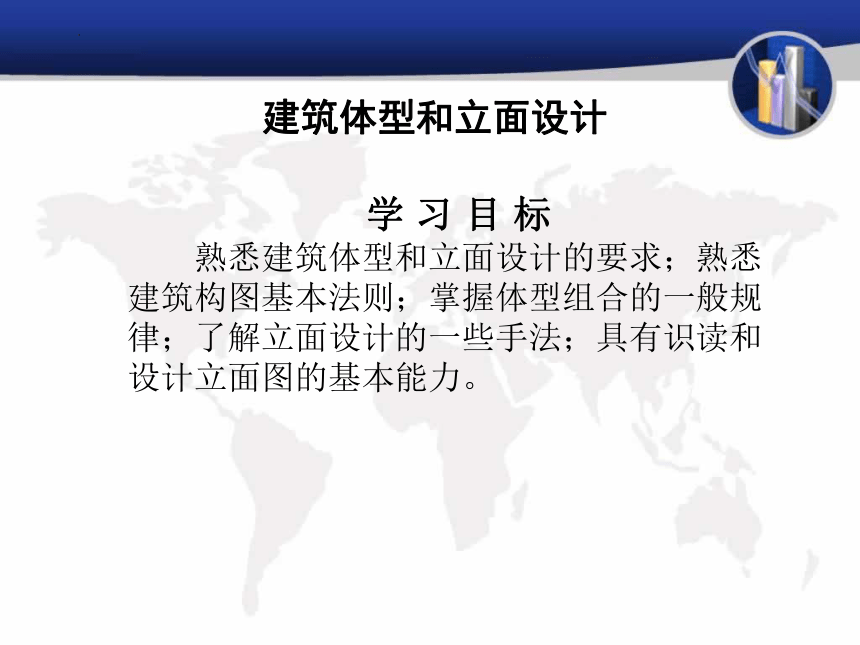

学 习 目 标
　　熟悉建筑体型和立面设计的要求；熟悉建筑构图基本法则；掌握体型组合的一般规律；了解立面设计的一些手法；具有识读和设计立面图的基本能力。

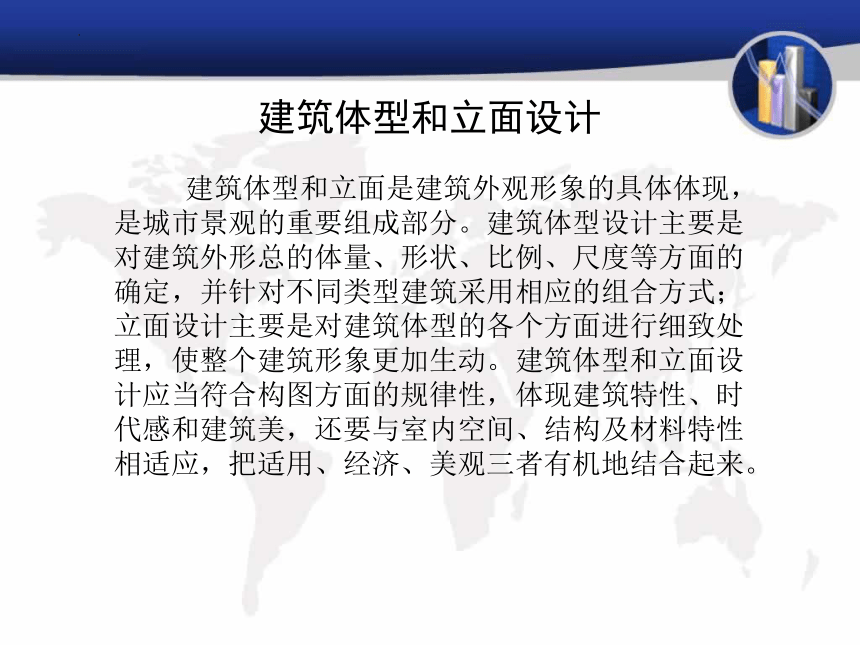

建筑体型和立面设计
　　　建筑体型和立面是建筑外观形象的具体体现，是城市景观的重要组成部分。建筑体型设计主要是对建筑外形总的体量、形状、比例、尺度等方面的确定，并针对不同类型建筑采用相应的组合方式；立面设计主要是对建筑体型的各个方面进行细致处理，使整个建筑形象更加生动。建筑体型和立面设计应当符合构图方面的规律性，体现建筑特性、时代感和建筑美，还要与室内空间、结构及材料特性相适应，把适用、经济、美观三者有机地结合起来。
目录
建筑体型和立面设计的要求
1
建筑构图的基本法则
2
建筑体型设计
3
建筑立面设计
4

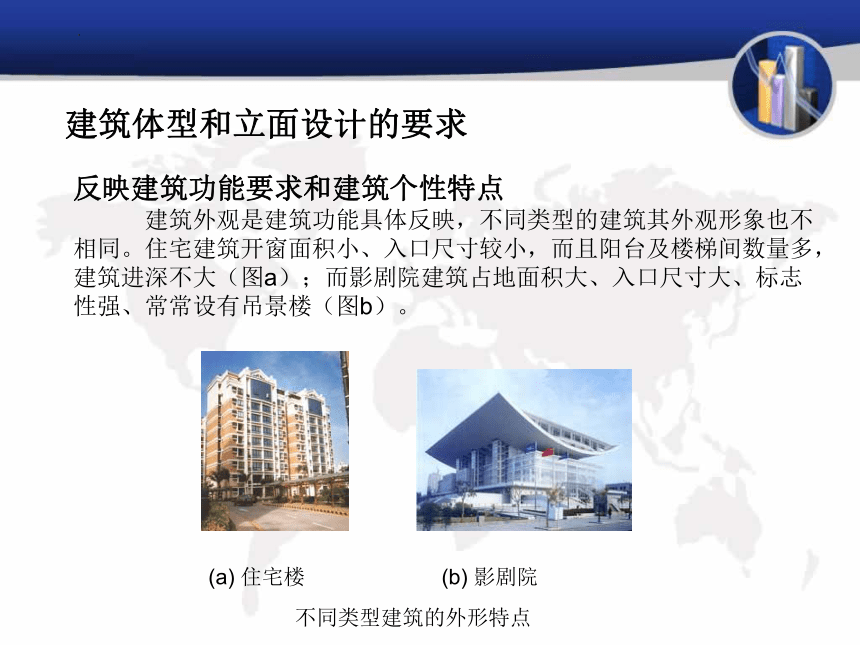

建筑体型和立面设计的要求
反映建筑功能要求和建筑个性特点
　　　建筑外观是建筑功能具体反映，不同类型的建筑其外观形象也不相同。住宅建筑开窗面积小、入口尺寸较小，而且阳台及楼梯间数量多，建筑进深不大（图a）；而影剧院建筑占地面积大、入口尺寸大、标志性强、常常设有吊景楼（图b）。
(a) 住宅楼
(b) 影剧院
不同类型建筑的外形特点

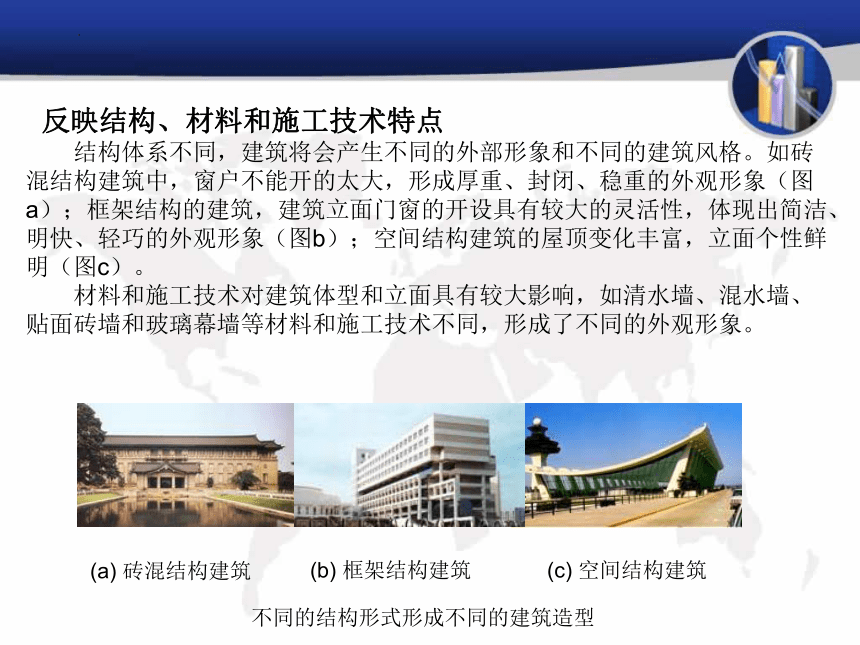

反映结构、材料和施工技术特点
　　结构体系不同，建筑将会产生不同的外部形象和不同的建筑风格。如砖混结构建筑中，窗户不能开的太大，形成厚重、封闭、稳重的外观形象（图a）；框架结构的建筑，建筑立面门窗的开设具有较大的灵活性，体现出简洁、明快、轻巧的外观形象（图b）；空间结构建筑的屋顶变化丰富，立面个性鲜明（图c）。
　　材料和施工技术对建筑体型和立面具有较大影响，如清水墙、混水墙、贴面砖墙和玻璃幕墙等材料和施工技术不同，形成了不同的外观形象。
(a) 砖混结构建筑
(b) 框架结构建筑
(c) 空间结构建筑
　　　 不同的结构形式形成不同的建筑造型

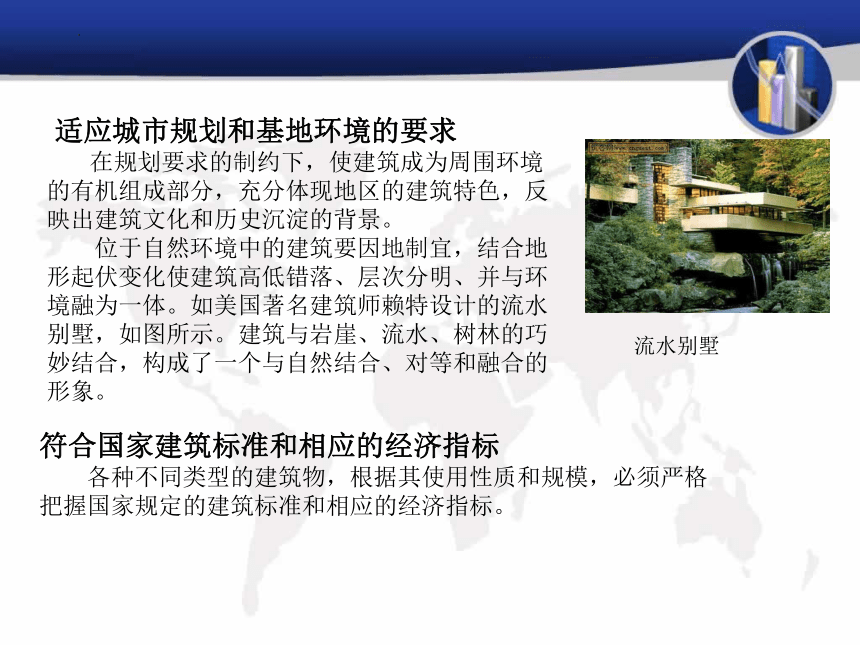

适应城市规划和基地环境的要求
　　在规划要求的制约下，使建筑成为周围环境的有机组成部分，充分体现地区的建筑特色，反映出建筑文化和历史沉淀的背景。
　　位于自然环境中的建筑要因地制宜，结合地形起伏变化使建筑高低错落、层次分明、并与环境融为一体。如美国著名建筑师赖特设计的流水别墅，如图所示。建筑与岩崖、流水、树林的巧妙结合，构成了一个与自然结合、对等和融合的形象。
流水别墅
符合国家建筑标准和相应的经济指标
　　各种不同类型的建筑物，根据其使用性质和规模，必须严格把握国家规定的建筑标准和相应的经济指标。
建筑体型和立面设计

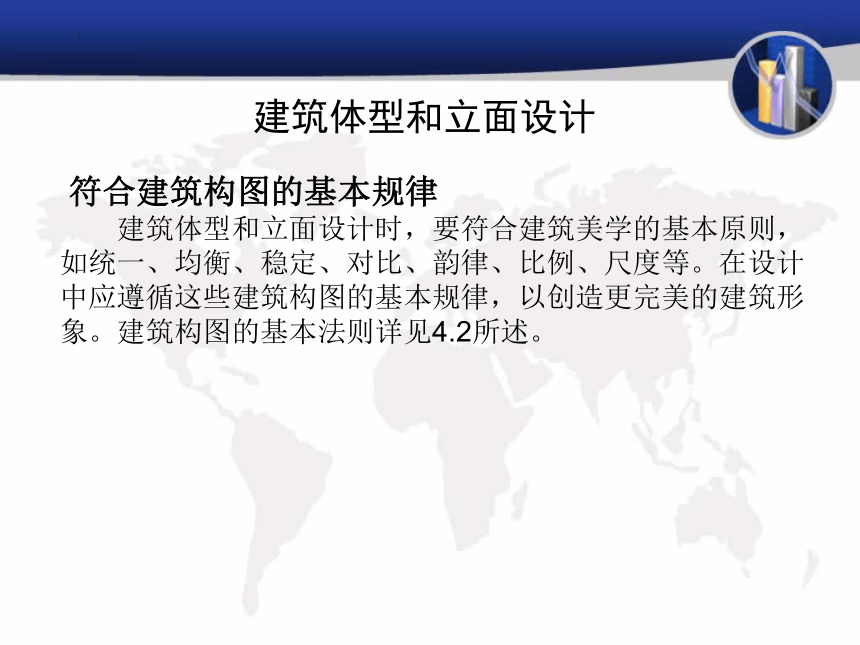

符合建筑构图的基本规律
　　建筑体型和立面设计时，要符合建筑美学的基本原则，如统一、均衡、稳定、对比、韵律、比例、尺度等。在设计中应遵循这些建筑构图的基本规律，以创造更完美的建筑形象。建筑构图的基本法则详见4.2所述。

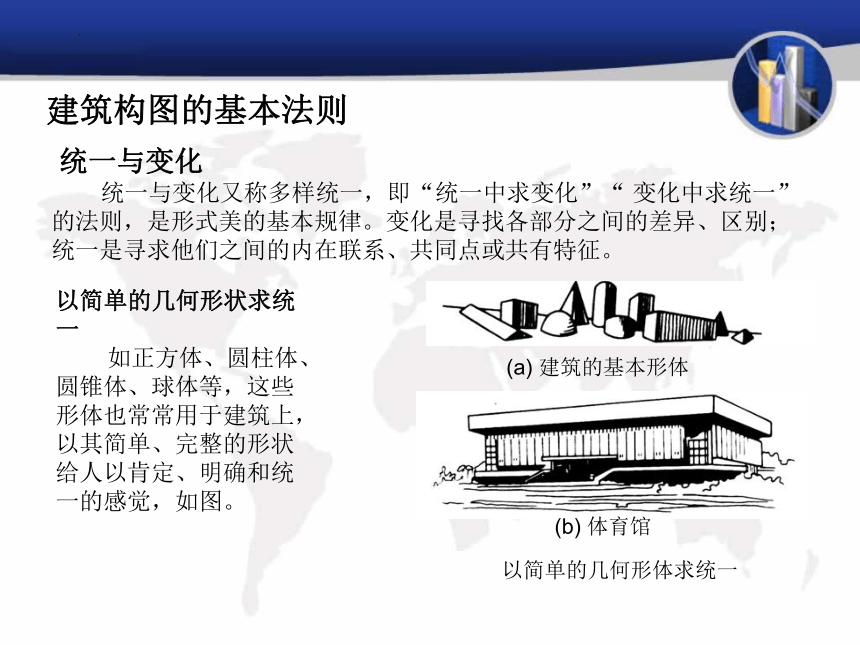

建筑构图的基本法则
统一与变化
　　统一与变化又称多样统一，即“统一中求变化”“ 变化中求统一”的法则，是形式美的基本规律。变化是寻找各部分之间的差异、区别；统一是寻求他们之间的内在联系、共同点或共有特征。
以简单的几何形状求统一
　　如正方体、圆柱体、圆锥体、球体等，这些形体也常常用于建筑上，以其简单、完整的形状给人以肯定、明确和统一的感觉，如图。
(a) 建筑的基本形体
(b) 体育馆
以简单的几何形体求统一

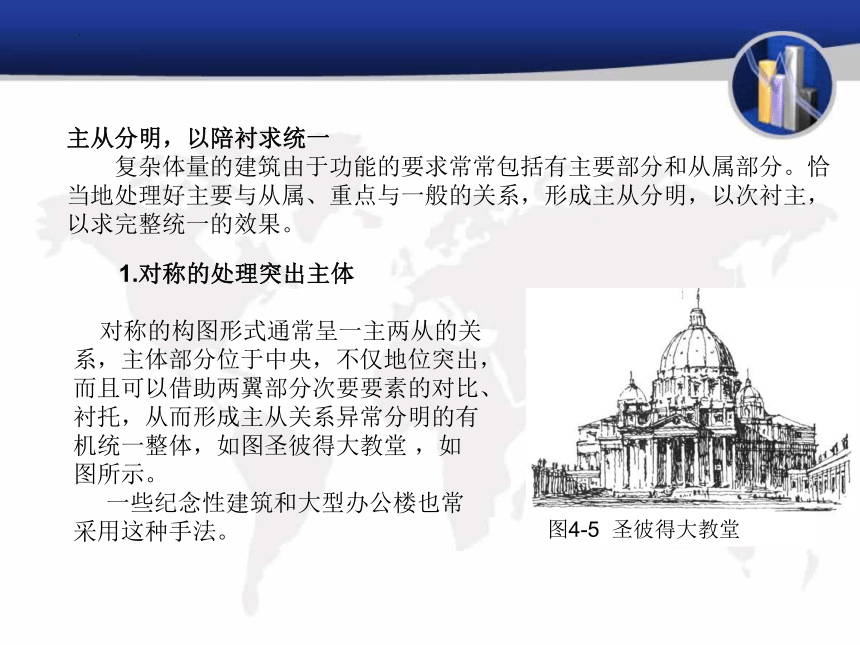

主从分明，以陪衬求统一
　　复杂体量的建筑由于功能的要求常常包括有主要部分和从属部分。恰当地处理好主要与从属、重点与一般的关系，形成主从分明，以次衬主，以求完整统一的效果。
　 1.对称的处理突出主体
对称的构图形式通常呈一主两从的关系，主体部分位于中央，不仅地位突出，而且可以借助两翼部分次要要素的对比、衬托，从而形成主从关系异常分明的有机统一整体，如图圣彼得大教堂 ，如图所示。
一些纪念性建筑和大型办公楼也常采用这种手法。
图4-5 圣彼得大教堂

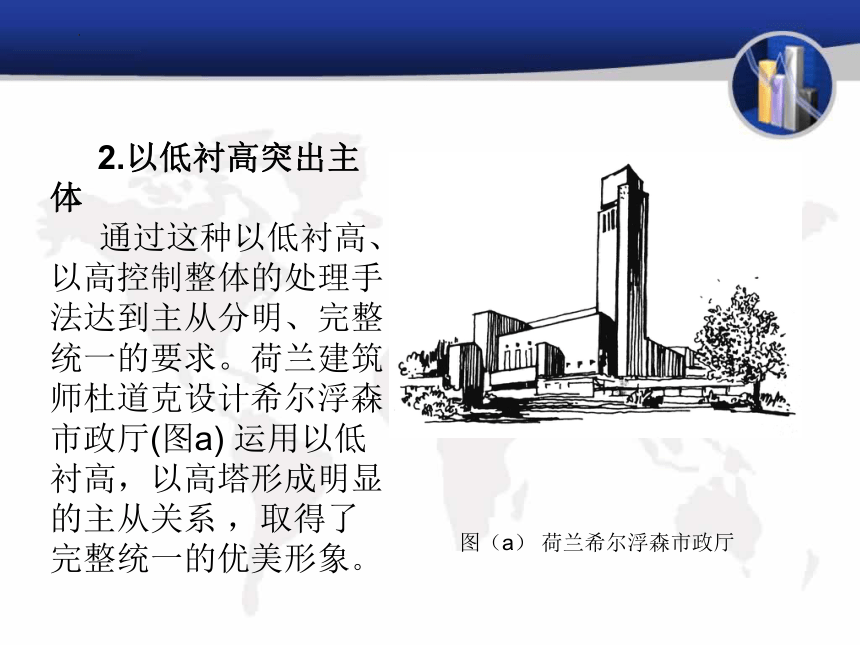

　　2.以低衬高突出主体
通过这种以低衬高、以高控制整体的处理手法达到主从分明、完整统一的要求。荷兰建筑师杜道克设计希尔浮森市政厅(图a) 运用以低衬高，以高塔形成明显的主从关系 ，取得了完整统一的优美形象。
图（a） 荷兰希尔浮森市政厅

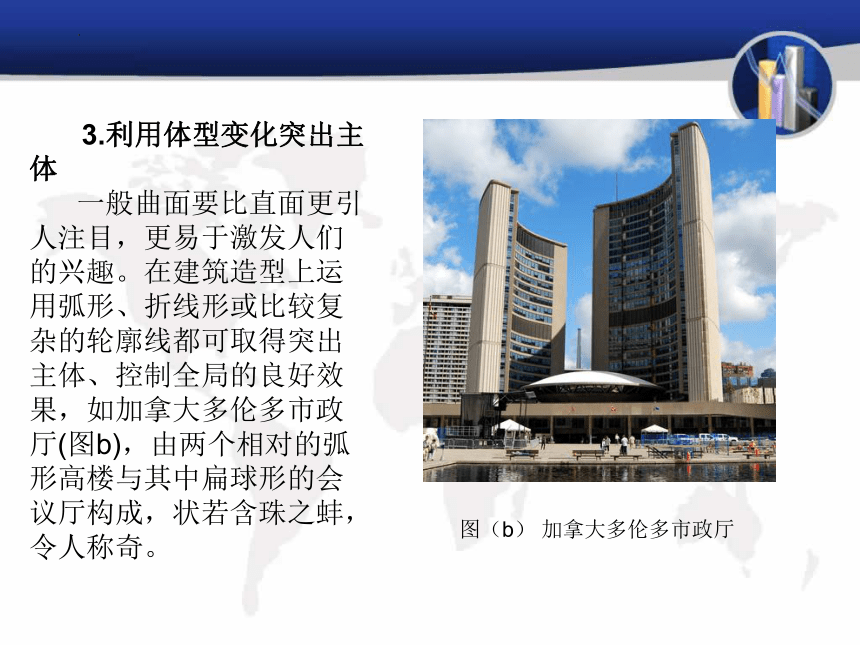

　　3.利用体型变化突出主体
一般曲面要比直面更引人注目，更易于激发人们的兴趣。在建筑造型上运用弧形、折线形或比较复杂的轮廓线都可取得突出主体、控制全局的良好效果，如加拿大多伦多市政厅(图b)，由两个相对的弧形高楼与其中扁球形的会议厅构成，状若含珠之蚌，令人称奇。
图（b） 加拿大多伦多市政厅
均衡与稳定
均 衡
　建筑造型的均衡是指建筑各部分前后、左右之间的轻重关系，并使其组合起来给人以安定、平稳和完整的感觉。在建筑构图中，均衡与力学的杠杆原理相似 ，如图所示。 根据均衡中心位置的不同，可分为和不对称均衡。　　　
均衡的力学原理
　　1.对称均衡 对称的形式天然就是均衡的，以主轴线为中心并加以重点强调，两侧对称容易取得完整统一的效果，给人以端庄、雄伟、严肃的感觉，常用于纪念性建筑或者其他庄严的公共建筑，如图所示。
(a)对称均衡示意
(b)上海通志馆
2. 不对称均衡 不对称均衡是将均衡中心偏于建筑的一侧，利用不同体量、材质、色彩、虚实变化等的平衡达到不对称均衡的目的，这种形式显得轻巧活泼 ，如图所示。
(a)不对称均衡示意
(b)飞虹影剧院
稳定
　　稳定是指建筑物上下之间的轻重关系。在人们的实际感觉中，上小下大、上轻下重的处理能获得稳定感 (图a)。随着现代新结构、新材料的发展和人们审美观念的变化，关于稳定的概念也发生了变化，创造出了上大下小、上重下轻、底层架空的稳定形式(图b)。
（a） 上小下大的稳定构图
（b） 上大下小的稳定构图
韵律
　　　所谓韵律，常指建筑构图中的有组织的变化和有规律的重复，使变化与重复形成有节奏的韵律感，从而可以给人以美的感受。
在建筑中，常用的韵律手法有连续的韵律、渐变的韵律、起伏的韵律、交错的韵律等。
　　　
连续韵律
渐变韵律
起伏韵律
交错韵律
对比与微差
对比指的是要素之间显著的差异，微差指的是不显著的差异。只有把这两者巧妙地结合在一起，才能达到既有变化又有和谐一致 。对比和微差只限于同一性质的差异之间，如大与小、直与曲、虚与实以及不同形状、不同色调、不同质地等。通过对比，相互衬托，就能产生不同的外观效果。如巴西利亚的国会大厦 ，如图所示。
巴西利亚的国会大厦
比例与尺度
　　比例一般包含两个方面的概念：一是建筑整体或它的某个细部本身的长、宽、高之间的大小关系；二是建筑物整体与局部或局部与局部之间的大小关系。而建筑物的“尺度”，则是建筑整体和某些细部与人或人们所习见的某些建筑细部之间的关系。例如杭州影剧院的造型设计，如图所示。这种比例尺度的处理手法，给人以通透 明朗、简洁大方的感受。
杭州影剧院
建筑体型设计
体型的组合
4.3.1.1单一体型
单一体型是指房屋基本上是一个比较完整的简单几何形体。这类体型的建筑给人以统一、完整、简洁大方、轮廓分明和印象强烈的效果，如图所示。
(a) 法国卢浮宫入口
(b) 中国大剧院
单一体型建筑
组合体型
　　组合体型是指由若干个简单体型组合在一起的体型。
　　组合体型通常有对称组合和不对称组合两种方式，如图所示。
　　对称组合具有明确的中轴线和主从关系，主要体量及主要出入口一般都设在中轴线上。　　不对称组合是根据功能要求、地形条件等情况，常将几个大小、高低、形状不同的体型自由灵活地组合在一起。
(a) 不对称组合
(b) 对称组合
组合体型
第4章 建筑体型和立面设计
中国美术馆（对称式体型组合）
中国民航大厦（不对称式体型组合）
建筑体型的转折与转角的处理
　　转折主要是指建筑物顺着道路或地形的变化而作出变化，常将单一的几何体型进行曲折变形和延伸。转角地带的建筑常采用主附体结合，以附体衬托主体，形成主次分明，错落有致的体型外观，如图所示。
建筑体型的转折与转角的处理
　 1.直接连接
将不同体量的面直接平接。这种方式具有体型分明、简洁、整体性强的优点，常用于功能要求各房间联系紧密的建筑，如下图所示。
　　
(a) 直接连接示意图
(b) 大连某宾馆
各体量直接连接
体量的联系与交接
(a) 咬接连接示意图
(b) 合肥工业大学微机研究楼
各体量咬接连接
2.咬接连接
各体量之间相互穿插，体型较复杂，但组合紧凑，整体性强，易获得良好的整体效果，是常用的一种组合方式，如图所示。
3.用走廊或连接体相连
这种方式的特点是各体量之间相对独立而又有相互的联系。走廊可以开敞或封闭，连接体内通常布置一些辅助用房，具体要随不同功能、地区特点及创作意图而定，如图所示。
(a) 走廊连接示意图
(b) 连接体连接示意图
(c) 河北武强县年画博物馆
各体量的走廊、连接体连接
建筑立面设计
　　建筑立面是表示房屋四周的外部形象。建筑立面可以看成是由许多构部件所组成的。墙面、外露构件、门窗、阳台、檐口、勒脚、台阶及装饰线脚是建筑立面的主要组成部分。
立面的尺度和比例
　　立面比例和尺度的处理是与建筑功能、材料性能和结构类型分不开的，如图所示，砖混结构建筑，开间小，必须保证一定宽度的窗间墙，因而多为狭长形，尺寸较小；框架结构建筑，柱距大，窗户可以开的宽大，两者在比例和尺度上显示出很大的差别。
在设计中，尺度的处理通常有三种方法：
（1）自然的尺度 以人体大小来度量建筑物的实际大小，从而给人的印象与建筑物真实大小一致。常用于住宅、办公楼、学校等建筑（图a）。
（2） 夸张的尺度 运用夸张的手法给人以超过真实大小的尺度感。常用于纪念性建筑或大型公共建筑，以表现庄严、雄伟的气氛（图b）。
（3）亲切的尺度 以较小的尺度获得小于真实的感觉，从而给人以亲切宜人的尺度感。常用来创造小巧、亲切、舒适的气氛，如庭园建筑（图c）。
(a) 自然尺度
(b) 夸张尺度
(c) 亲切尺度
立面的虚实与凹凸
建筑立面的“虚”是指立面上的玻璃、门窗洞口、门廊、空廊等部分；“实”是指墙面、柱面、檐口、阳台、栏板等实体部分。根据建筑的功能、结构特点，巧妙地处理好立面的虚实关系，可取得不同的外观形象。以实为主的手法，可获得厚重、坚实的感觉（图a）；以虚为主的手法，可获得轻巧、开朗的感觉（图b）。
（a） 以实为主的处理手法
（b）以虚为主的处理手法
（a） 虚实均匀的处理手法
（b） 立面凹凸变化
若采用虚实均匀分布的处理手法，将给人以平静安全的感觉（图a）。
　　立面的凹凸变化是利用立面的凸出部分（如阳台、雨蓬、楼梯间）与凹入部分（如门洞、凹廊）有规律的变化，取得生动的光影效果，从而求得立体感和雕塑感(图b）。
立面的线条组织
　　水平线使人感到舒展与连续、宁静与亲切（图a）；垂直线具有挺拔、高耸、向上的气氛（图b）；斜线具有动态的感觉；曲线给人以柔和流畅、轻快活跃的感觉；网格线有丰富的图案效果,给人以生动、活泼而有秩序的感觉（图c）。从粗细、曲折变化来看,粗线条表现厚重、有力；细线条具有精致、柔和的效果；直线表现刚强、坚定；曲线则显得优雅、轻盈。
(a)日本新大谷饭店（水平线条）
(b) 香港合和中心（垂直线条）
(c) 耶鲁大学珍本图书馆（混合线条）
立面的线条组织
立面的色彩与质感
　　 建筑立面色彩的利用应注意以下几点：
（1）建筑立面上所有色彩不宜过多，通常应以一个色彩为主，其他处于从属地位。
（2）立面色彩在大面积上应用时，不要采用过纯的颜色，以避免呆板、生硬，如有的刷浆材料用单一的黄颜料配色效果就不太好。
　　立面设计中常常利用不同质感材料的处理来增强建筑物的表现力，如粗糙的混凝土和砖石面显得厚重、坚实；光滑平整的面砖、金属及玻璃材料表面使人感觉轻巧、细腻。立面处理应充分运用材料质感的特性，把不同材料有机结合起来，以获得生动的效果。
立面的重点与细部处理
　　要突出建筑物立面中的重点，既是建筑造型的设计手法，也是房屋使用功能的需要。建筑物的主要出入口和楼梯间等部分,要求这些部分的地位明显，易于找到（图a）。
　　细部处理是对建筑物立面上体量小或在近处才能看清的构件与部位进行细致的加工装饰和必要的点缀，使立面形象更加完美、生动。建筑细部处理必须从整体出发，对于位置较高的细部，一般应着重于总体轮廊和注意色彩、线条等大效果，而不宜刻划得过于细腻（图b）。
(a) 巴士底歌剧院（主要入口处理）
(b) 台湾高雄文化中心（檐口细部处理）
立面的重点与细部处理
复习思考题
1.建筑体型及立面设计有哪些要求？
2.建筑构图中的统一与变化、均衡与稳定、韵律、对比与微差、比例与尺度的含义是什么？
3.建筑体型组合有哪几种方式？并以图例进行分析。
4. 建筑体型组合设计中体量之间常采用哪几种连接方式？
　　
