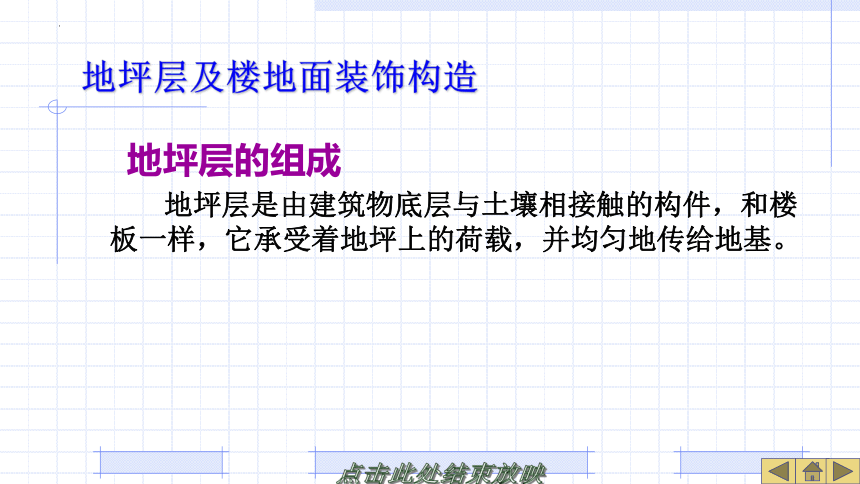

地坪层及楼地面装饰构造
地坪层的组成
地坪层是由建筑物底层与土壤相接触的构件，和楼板一样，它承受着地坪上的荷载，并均匀地传给地基。

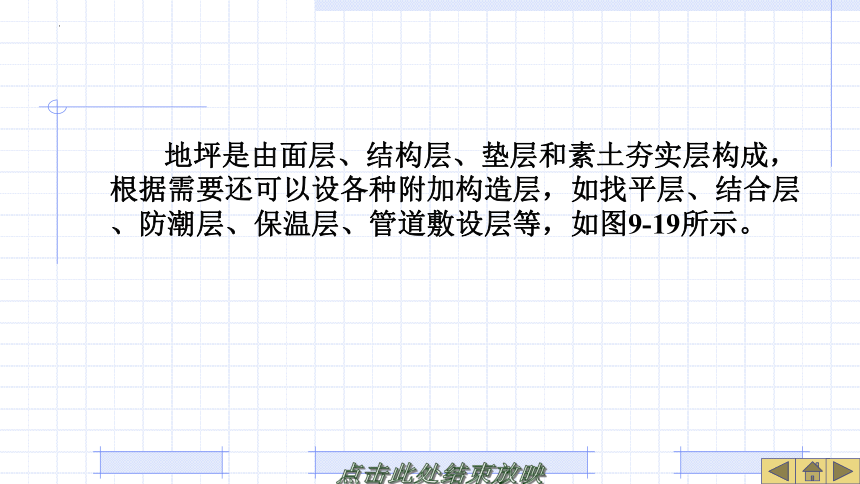

地坪是由面层、结构层、垫层和素土夯实层构成，根据需要还可以设各种附加构造层，如找平层、结合层、防潮层、保温层、管道敷设层等，如图9-19所示。
图9-19 地平层

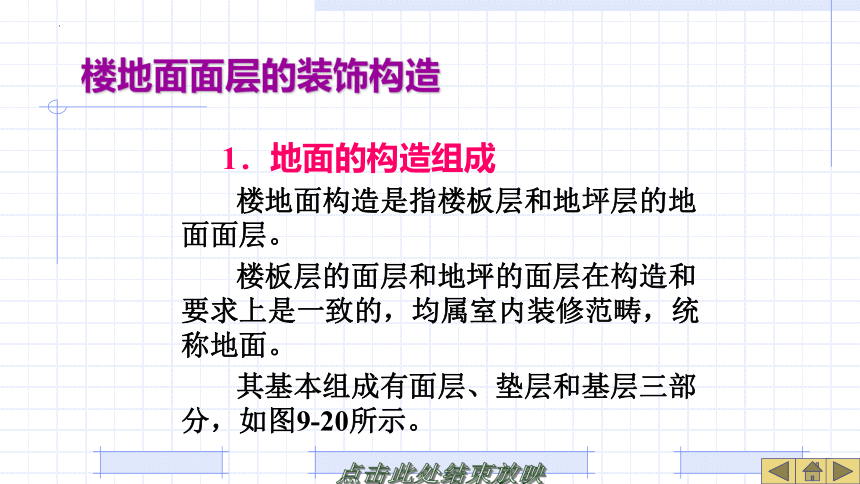

楼地面面层的装饰构造
1．地面的构造组成
楼地面构造是指楼板层和地坪层的地面面层。
楼板层的面层和地坪的面层在构造和要求上是一致的，均属室内装修范畴，统称地面。
其基本组成有面层、垫层和基层三部分，如图9-20所示。

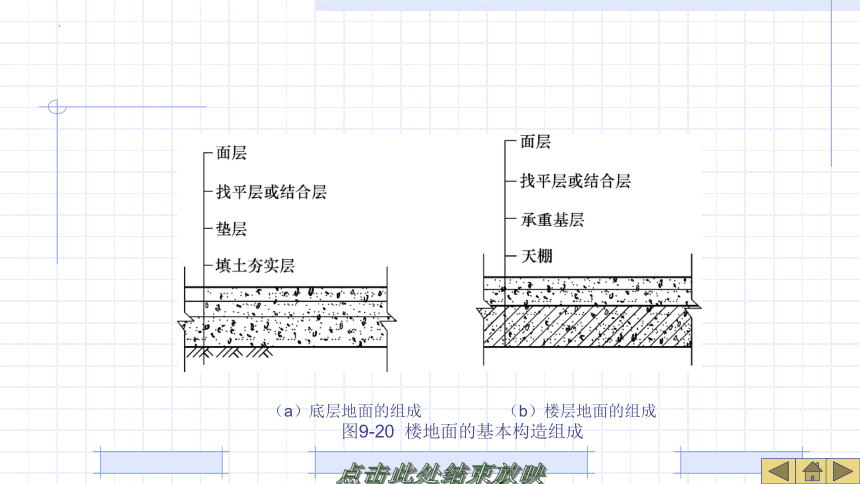

（a）底层地面的组成 （b）楼层地面的组成
图9-20 楼地面的基本构造组成

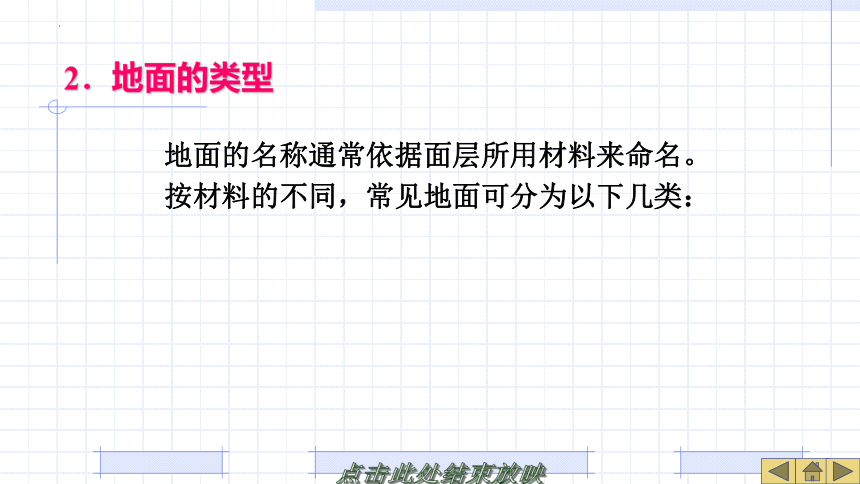

2．地面的类型
地面的名称通常依据面层所用材料来命名。
按材料的不同，常见地面可分为以下几类：

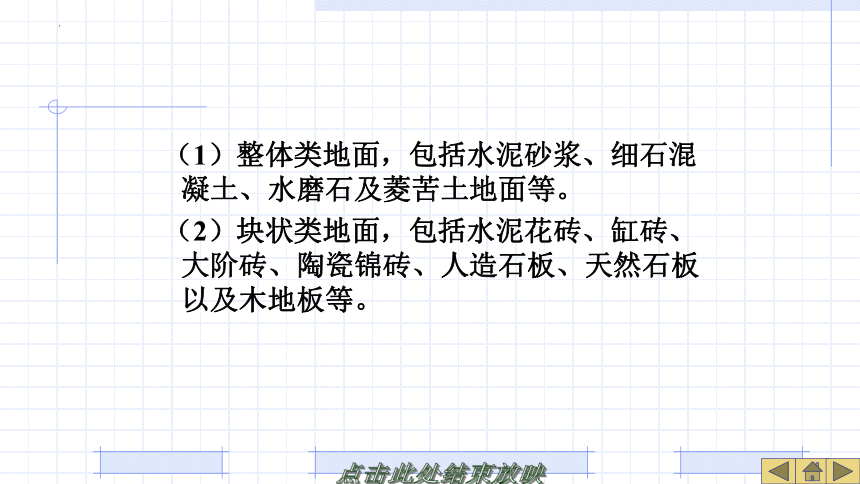

（1）整体类地面，包括水泥砂浆、细石混凝土、水磨石及菱苦土地面等。
（2）块状类地面，包括水泥花砖、缸砖、大阶砖、陶瓷锦砖、人造石板、天然石板以及木地板等。

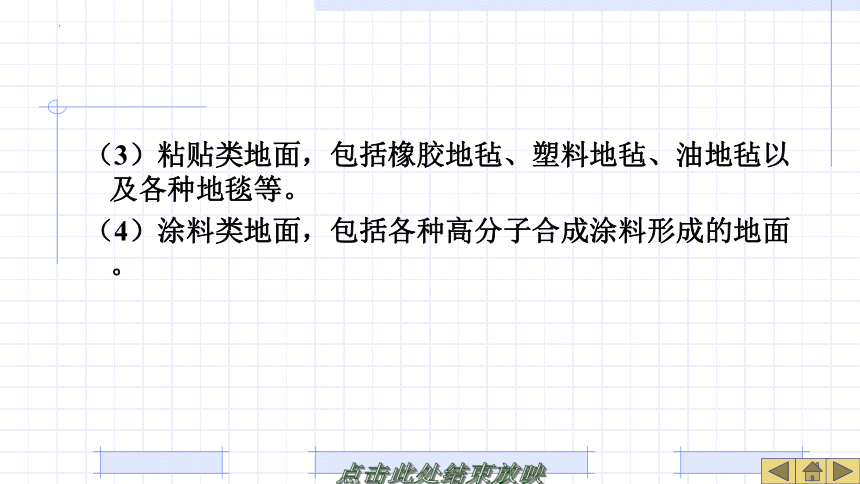

（3）粘贴类地面，包括橡胶地毡、塑料地毡、油地毡以及各种地毯等。
（4）涂料类地面，包括各种高分子合成涂料形成的地面。

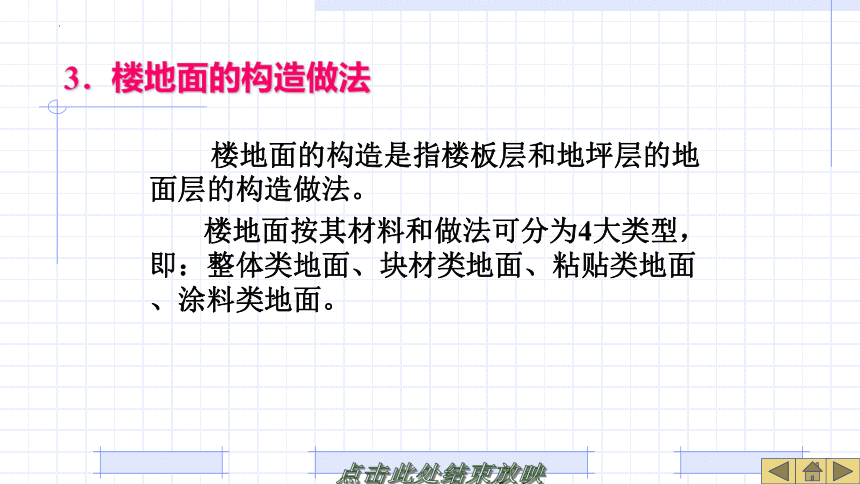

3．楼地面的构造做法
楼地面的构造是指楼板层和地坪层的地面层的构造做法。
楼地面按其材料和做法可分为4大类型，即：整体类地面、块材类地面、粘贴类地面、涂料类地面。
（1）整体类地面。
① 水泥砂浆地面。
常见做法有普通水泥地面、干硬性水泥地面、防滑水泥地面、磨光水泥地面、水泥石屑地面和彩色水泥地面等，如图9-21所示。

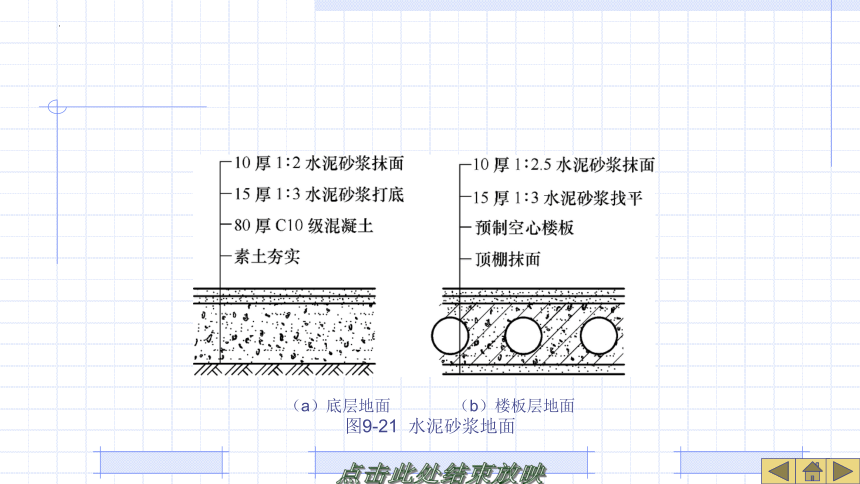

（a）底层地面 （b）楼板层地面
图9-21 水泥砂浆地面

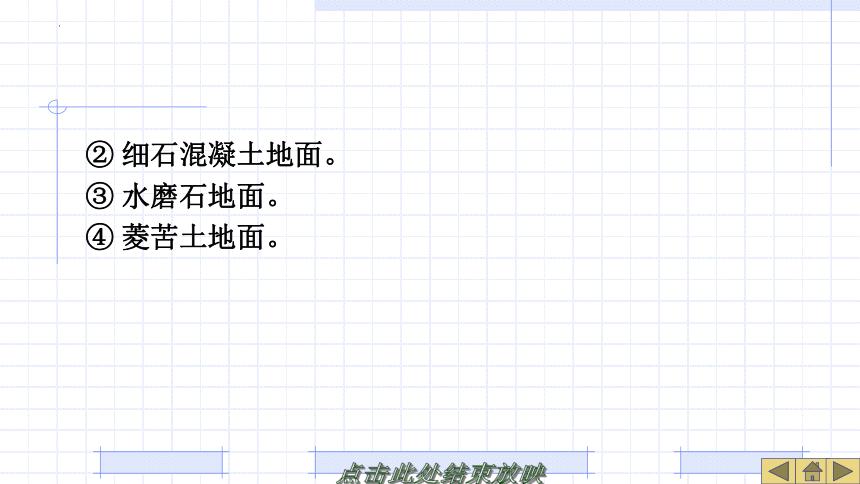

② 细石混凝土地面。
③ 水磨石地面。
④ 菱苦土地面。
图9-22 水磨石地面
（2）块材类地面。利用各种人造或天然的预制板材、块材镶铺在基层上的地面。
① 黏土砖、水泥砖、预制混凝土砖地面。
② 缸砖、陶瓷地砖及陶瓷锦砖地面。
③ 天然石板地面。
（a）缸砖地面 （b）陶瓷锦砖地面
图9-23 缸砖、陶瓷砖地面构造做法
图9-24 大理石和花岗石地面构造做法
④ 木地面。木地面按其所用木板规格不同有普通木地面、硬木条地面和拼花木地面三种。按其构造形式不同有空铺、实铺和粘贴三种。
空铺木地面常用于底层地面，其做法是砌筑地垄墙，将木地板架空，以防止木地板受潮腐烂，如图9-25所示。
图9-25 空铺木地面
实铺木地面是在刚性垫层或结构层上直接钉铺小搁栅，再在小搁栅上固定木板。
其搁栅间的空档可用来安装各种管线，如图9-26所示。
图9-26 实铺式木地面
（3）粘贴类地面。粘贴类地面以粘贴卷材为主，常见的有塑料地毡、橡胶地毡以及各种地毯等。这些材料表面美观、干净，装饰效果好，具有良好的保温、消声性能，适用于公共建筑和居住建筑。
图9-27 塑料地面的构造做法
（4）涂料类地面。涂料类地面是利用涂料涂刷或涂刮而成。它是水泥砂浆或混凝土地面的一种表面处理形式，用以改善水泥砂浆地面在使用和装饰方面的不足。地面涂料品种较多，有溶剂型、水溶性和水乳型等地面涂料。
4．楼地面的细构造
（1）踢脚线与墙裙。
踢脚板是楼地面与内墙面相交处的一个重要构造节点。
它的主要作用是遮盖楼地面与墙面的接缝；保护墙面，以防搬运东西、行走或做清洁卫生时将墙面弄脏，如图9-28所示。
图9-28 踢脚板的构造
图9-28 踢脚板的构造（续）
（2）楼地层变形缝。地面变形缝包括温度伸缩缝、沉降缝和防震缝。其设置的位置和大小应与墙面、屋面变形缝一致。构造上要求变形缝应贯通楼地层的各个层次，并在构造上保证楼板层和地坪层能够满足美观和变形需求。缝内常用可压缩变形的玛碲脂、金属调节片、沥青麻丝等材料做封缝处理，如图9-29所示。
图9-29 楼地面的变形缝
（3）楼地层的防潮、防水。
① 地层防潮。
② 楼地层防水。
（a）设防潮层 （b）铺卵石层 （c）设保温和防水层 （d）设保温层
图9-30 地层的防潮
（a）走廊 （b）地面低于无水房间 （c）与无水房间地面齐平，设门槛
图9-31 房间的排水、防水
（a）防水层沿周边上卷 （b）防水层向无水房间延伸 （c）一般立管穿越楼层 （d）热力立管穿越楼层
图9-32 楼地面的防水构造
