预制装配式钢筋混凝土楼板
1．预制装配式钢筋混凝土楼板的类型
（1）实心板平板
（2）空心板
（3）槽形板

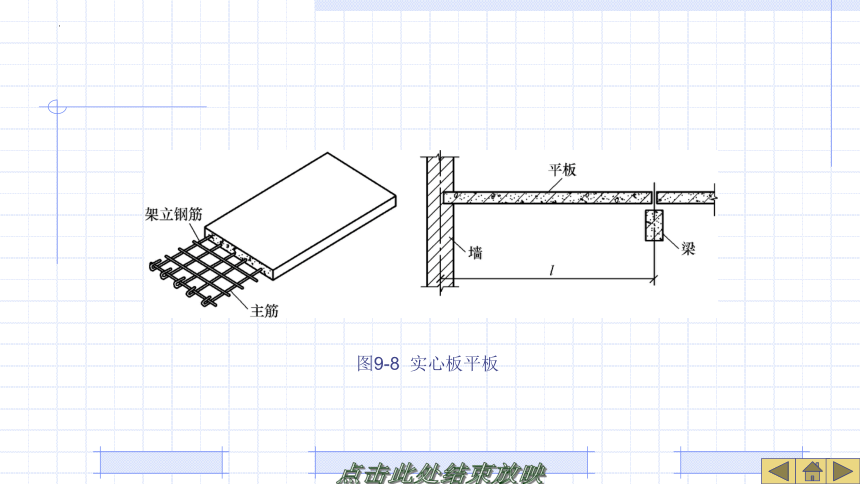

图9-8 实心板平板
图9-9 空心板
（a）正槽板 （b）反槽板

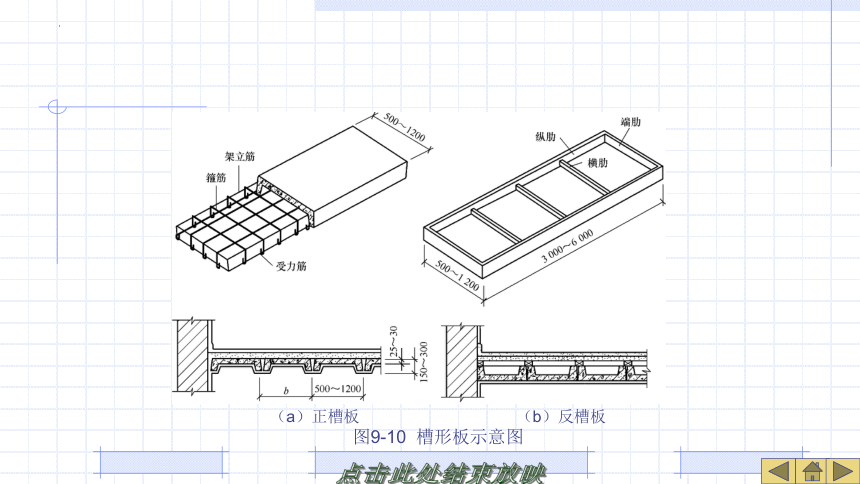

图9-10 槽形板示意图
2．预制装配式钢筋混凝土楼板的布置与细部构造
（1）板的布置
（2）板的细部构造
① 板缝处理。
② 板缝差的调整与处理。
③ 板的锚固。
④ 楼板与隔墙。
⑤ 板的面层处理。
（a）板式 （b）梁板式

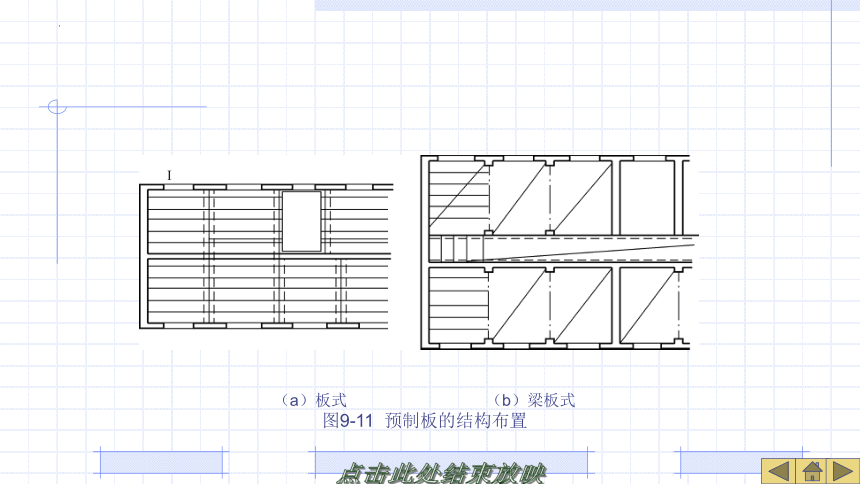

图9-11 预制板的结构布置
（a）板直接搁置在矩形或T形梁上 （b）板搁在花篮或十字形梁肩上
图9-12 板在梁上的搁置
（a）V形侧缝 （b）U形侧缝 （c）凹形侧缝
图9-13 板的侧缝构造
图9-14 板缝及板缝差的处理
图9-15 板缝的锚固
（a）隔墙以承在梁上 （b）隔墙支承在纵筋上 （c）板缝配筋
图9-16 隔墙的楼板的关系
装配整体式钢筋混凝土楼板
1．密肋填充块楼板
2．预制薄板叠合楼板
图9-17 密肋楼板
图9-18 预制薄板叠合楼板
平板
架立钢筋
墙
梁
主筋
圆孔或方孔
预应力钢筋
5001200
端肋
纵肋
架立筋
横肋
箍筋
3000~6000
受力筋
500≈~1200
N24
280705
500∞1200
T
406
400
400
中6每缝一根
Φ60@500
。
挑砖
oooa3
现浇板
·
≤120
水30
120
(a)
(b)
d)
中6每缝一根
200
Φ6@500
200*
坐浆
4Φ6
400
400
坐浆
6每缝一根
Φ4@500
坐浆
隔墙
隔墙
了ǒQ
预制煤渣空心砖上
600
陶土空心砖
300
a)
(b)
凹槽
板跨
三角形结合钢筋
板宽
(a)预制薄板的板面处理
楼面层
楼面层
现浇叠合层
现浇叠合层
预制薄板
预制空心板
(b)预制薄板叠合楼板
(c)预制空心板叠合楼板
