顶棚装饰构造

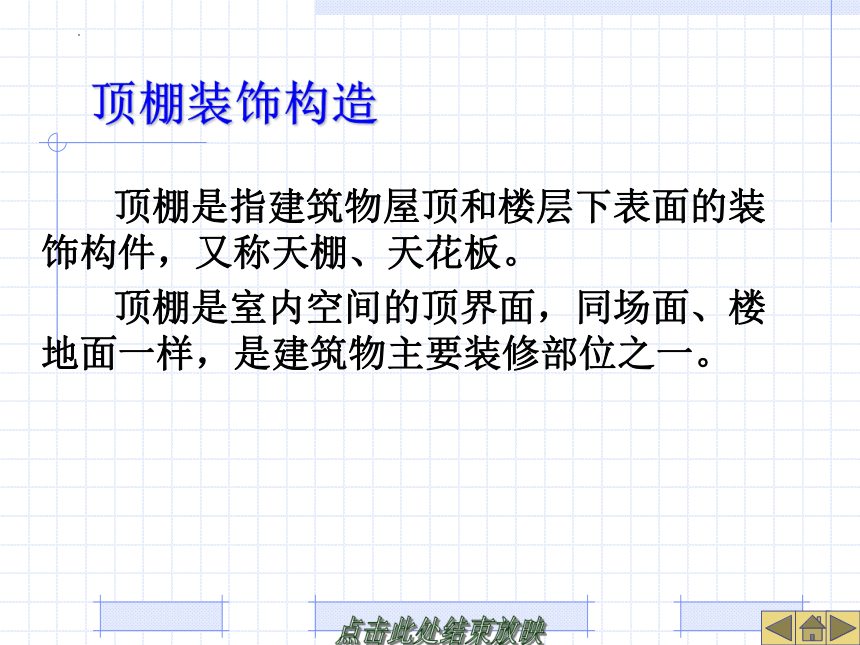

顶棚是指建筑物屋顶和楼层下表面的装饰构件，又称天棚、天花板。
顶棚是室内空间的顶界面，同场面、楼地面一样，是建筑物主要装修部位之一。

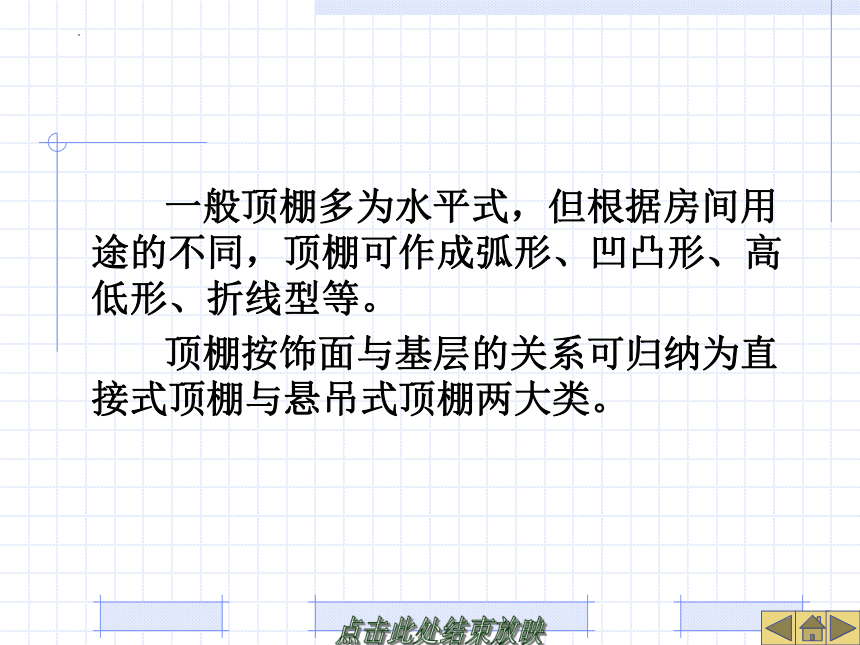

一般顶棚多为水平式，但根据房间用途的不同，顶棚可作成弧形、凹凸形、高低形、折线型等。
顶棚按饰面与基层的关系可归纳为直接式顶棚与悬吊式顶棚两大类。
1．直接式顶棚

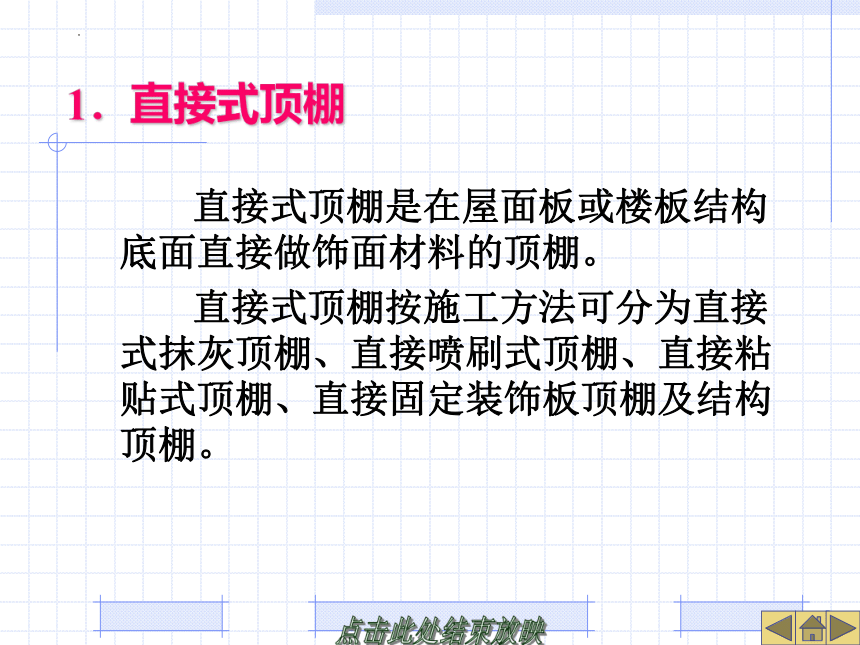

直接式顶棚是在屋面板或楼板结构底面直接做饰面材料的顶棚。
直接式顶棚按施工方法可分为直接式抹灰顶棚、直接喷刷式顶棚、直接粘贴式顶棚、直接固定装饰板顶棚及结构顶棚。
2．悬吊式顶棚

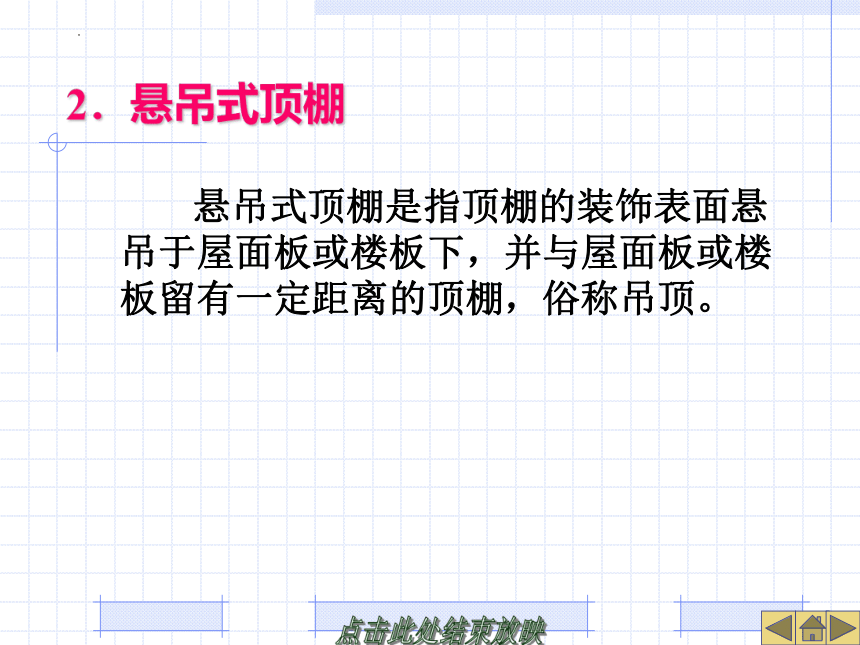

悬吊式顶棚是指顶棚的装饰表面悬吊于屋面板或楼板下，并与屋面板或楼板留有一定距离的顶棚，俗称吊顶。
3.4.1 直接式顶棚构造
直接在结构层底面进行喷浆、抹灰、粘贴壁纸、粘贴面砖、粘贴或钉接石膏板条与其他板材等饰面材料或铺设固定搁栅所做成的顶棚。
在民用建筑中应用广泛，常有以下几种做法。
1．直接喷刷顶棚
2．抹灰顶棚
3．贴面顶棚
（a）抹灰顶棚 （b）抹灰顶棚 （c）贴面顶棚

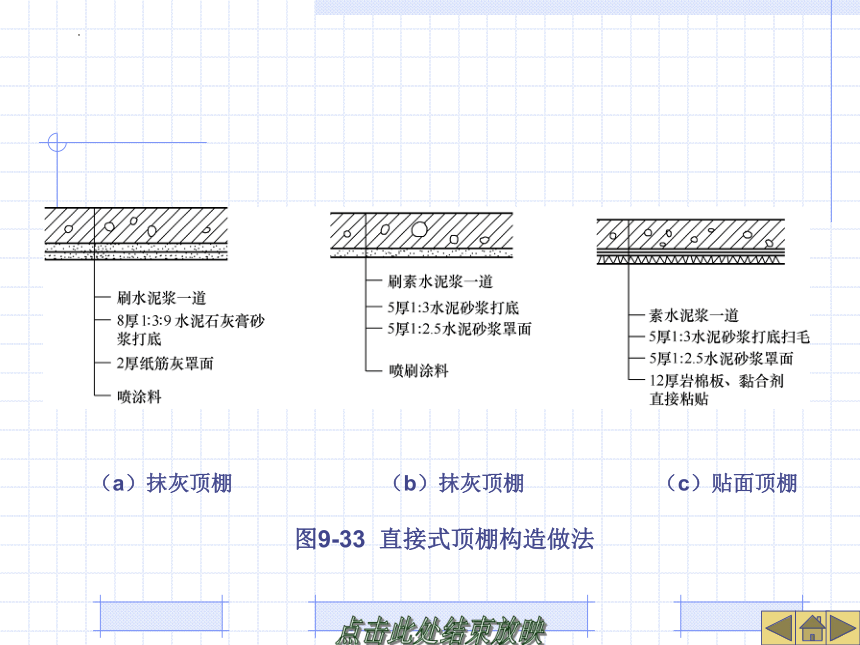

图9-33 直接式顶棚构造做法
悬吊式顶棚构造

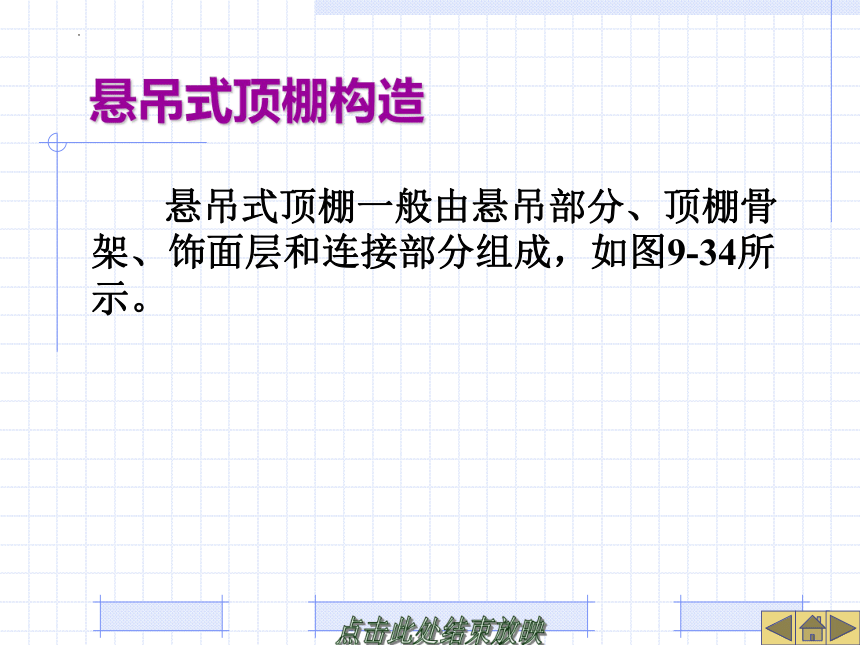

悬吊式顶棚一般由悬吊部分、顶棚骨架、饰面层和连接部分组成，如图9-34所示。

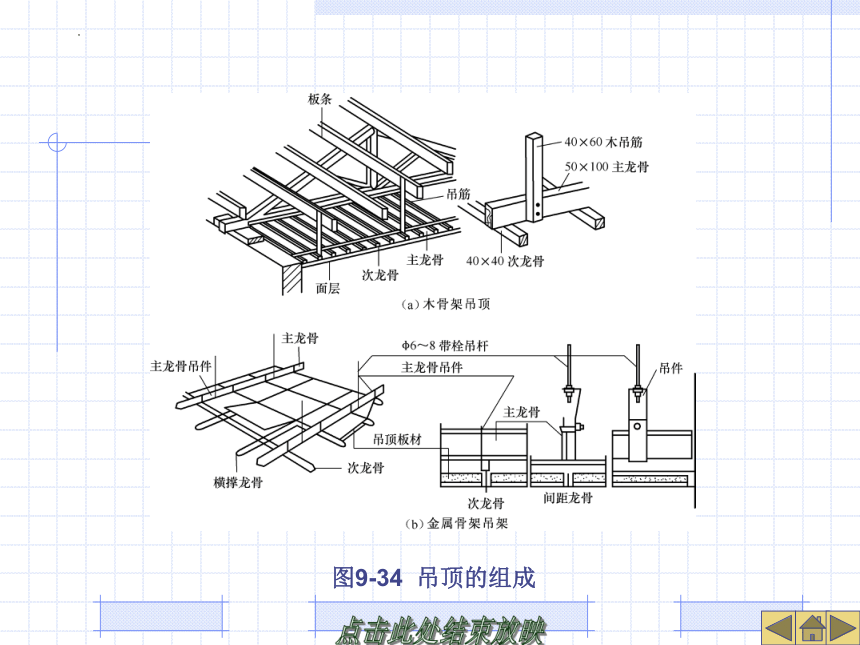

图9-34 吊顶的组成

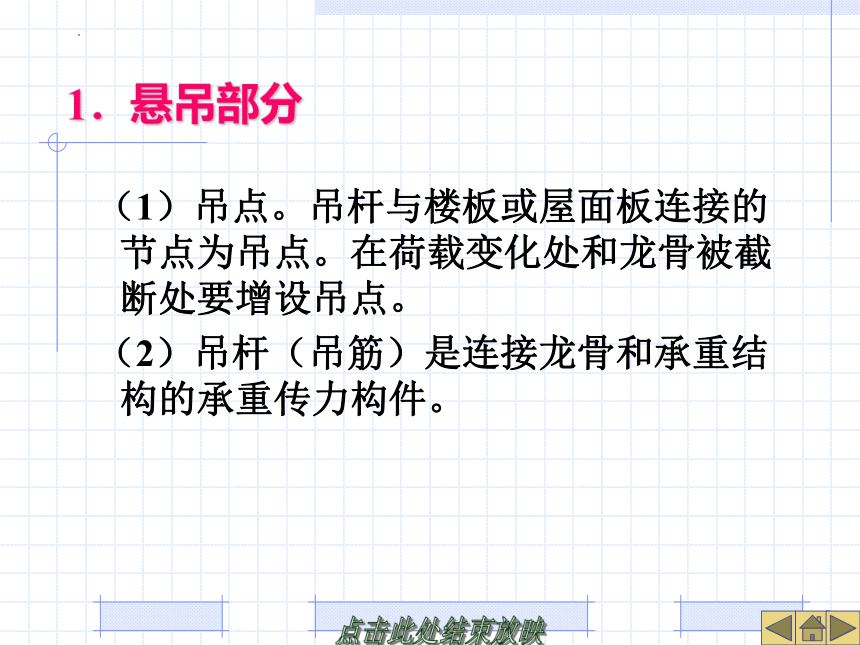

1．悬吊部分
（1）吊点。吊杆与楼板或屋面板连接的节点为吊点。在荷载变化处和龙骨被截断处要增设吊点。
（2）吊杆（吊筋）是连接龙骨和承重结构的承重传力构件。
2．顶棚骨架

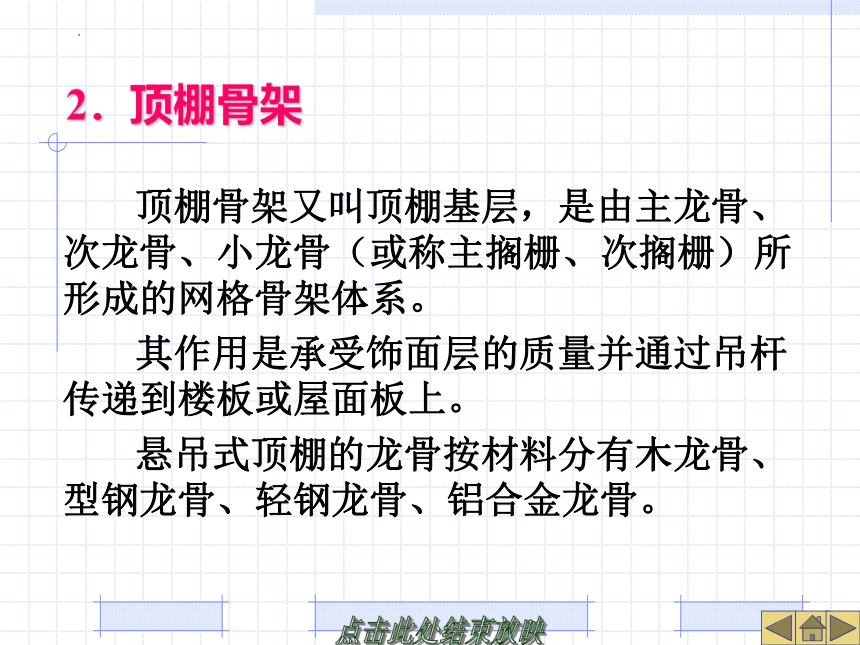

顶棚骨架又叫顶棚基层，是由主龙骨、次龙骨、小龙骨（或称主搁栅、次搁栅）所形成的网格骨架体系。
其作用是承受饰面层的质量并通过吊杆传递到楼板或屋面板上。
悬吊式顶棚的龙骨按材料分有木龙骨、型钢龙骨、轻钢龙骨、铝合金龙骨。
3．饰面层

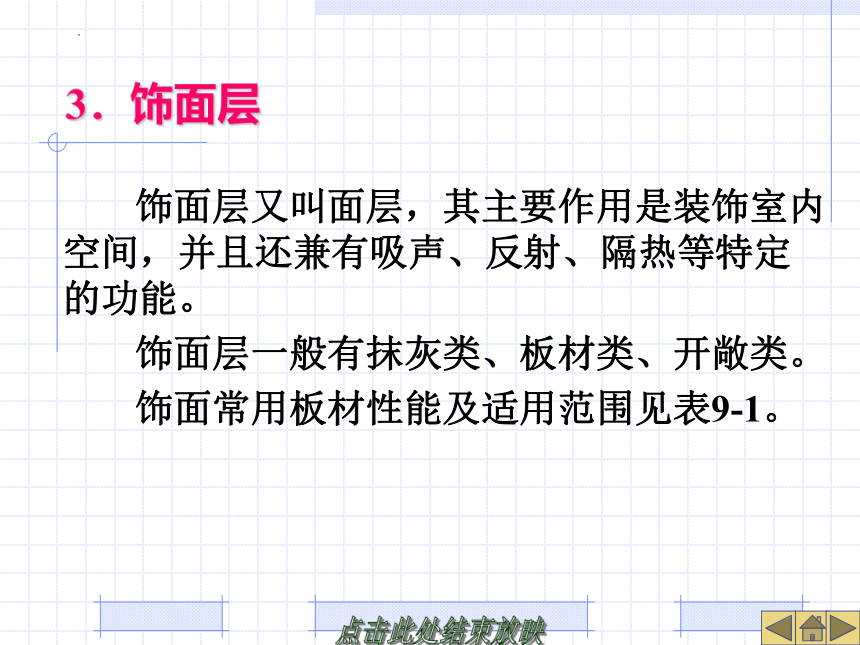

饰面层又叫面层，其主要作用是装饰室内空间，并且还兼有吸声、反射、隔热等特定的功能。
饰面层一般有抹灰类、板材类、开敞类。
饰面常用板材性能及适用范围见表9-1。
名 称 材 料 性 能 适 用 范 围
纸面石膏板、石膏吸声板 质量轻、强度高、阻燃防火、保温隔热，可锯、钉、刨、粘贴，加工性能好，施工方便 适用于各类公共建筑的顶棚
矿棉吸声板 质量轻、吸声、防火、保温隔热、美观、施工方便 适用于公共建筑的顶棚
珍珠岩吸声板 质量轻、防火、防潮、防蛀、耐酸，装饰效果好；可锯、可割，施工方便 适用于各类公共建筑的顶棚
钙塑泡沫吸声板 质量轻、吸声、隔热、耐水，施工方便 适用于公共建筑的顶棚
金属穿孔吸声板 质量轻、强度高、耐高温、耐压、耐腐蚀、防火、防潮、化学稳定性好、组装方便 适用于各类公共建筑的顶棚
石棉水泥穿孔吸声板 质量大、耐腐蚀、防火、吸声效果好 适用于地下建筑、降低噪声的公共建筑和工业厂房的顶棚
金属面吸声板 质量轻、吸声、防火、保温隔热、美观、施工方便 适用于各类公共建筑的顶棚
贴塑吸声板 导热系数低、不燃、吸声效果好 适用于各类公共建筑的顶棚
珍珠岩织物复合板 防火、防水、防霉、防蛀、吸声、隔热、可锯、可钉、加工方便 适用于公共建筑的顶棚
表9-1 常用板材性能及适用范围
4．连接部分
连接部分是指悬吊式顶棚龙骨之间、
悬吊式顶棚龙骨与饰面层、龙骨与吊杆
之间的连接件、紧固件。
一般有吊挂件、插挂件、自攻螺钉、木螺钉、圆钢钉、特制卡具、胶黏剂等。
阳台和雨篷构造
阳台
1．阳台的类型和设计要求
（1）类型。阳台按其与外墙的相对位置分为挑阳台、凹阳台、半挑半凹阳台、转角阳台。按结构处理不同分有挑梁式、挑板式、压梁式及墙承式，如图9-35所示。
（a）挑阳台 （b）凹阳台 （c）半凹半挑阳台 （d）转角阳台
图9-35 阳台的类型
（2）设计要求。
① 安全适用。
② 坚固耐久。
③ 排水顺畅。
2．阳台结构布置方式
阳台承重结构通常是楼板的一部分，因此应与楼板的结构布置统一考虑。
钢筋混凝土阳台可采用现浇或装配两种施工方式，如图9-36所示。
图9-36 阳台的结构布置
（1）墙承式
（2）挑梁式
（3）挑板式
3．阳台细部构造
（1）阳台栏杆。
① 按阳台栏杆空透的情况不同有实体、空花和混合式，如图9-37所示。
② 按材料可分为砖砌、钢筋混凝土和金属栏杆，如图9-38所示。
（a）空花式 （b）混合式 （c）实体式
图9-37 阳台栏杆形式
图9-38 栏杆构造
图9-38 栏杆构造（续）
（2）栏杆扶手。
栏杆扶手有金属和钢筋混凝土两种。
钢筋混凝土扶手用途广泛，形式多样，有不带花台、带花台、带花池等，如图9-39所示。
（a）不带花台 （b）带花台 （c）带花台 （d）带花池
图9-39 阳台扶手构造
（3）细部构造。
① 栏杆与扶手的连接方式有焊接、现浇等方式，如图9-40所示。
② 栏杆与面梁或阳台板的连接方式有焊接、榫接坐浆、现浇等，如图9-41所示。
（a） （b） （c） （d）
图9-40 栏杆与扶手的连接
图9-41 栏杆与面梁或阳台板的连接
③ 扶手与墙的连接，应将扶手或扶手中的钢筋伸入外墙的预留洞中，用细石混凝土或水泥砂浆填实固牢；现浇钢筋混凝土栏杆与墙连接时，应在墙体内预埋240mm×240mm×120mmC20细石混凝土块，从中伸出2φ６，长300mm，与扶手中的钢筋绑扎后再进行现浇，如图9-42所示。
图9-42 扶手与墙体的连接
（4）阳台隔板。
隔板采用Ｃ20细石混凝土预制60mm厚，下部预埋铁件与阳台预埋铁件焊接，其余各边伸出φ6钢筋与墙体、挑梁和阳台栏杆、扶手相连，如图9-43所示。
（5）阳台排水。
图9-43 阳台隔板构造
图9-44 阳台排水构造
3.5.2 雨篷
根据雨篷板的支承方式不同，有悬板式和梁板式两种。
1．悬板式
2．梁板式
（a）悬板式雨篷 （b）梁板式雨篷
图9-45 雨篷
（a）自由落水雨篷 （b）有翻口有组织排水雨篷
图9-46 雨篷防水和排水处理
