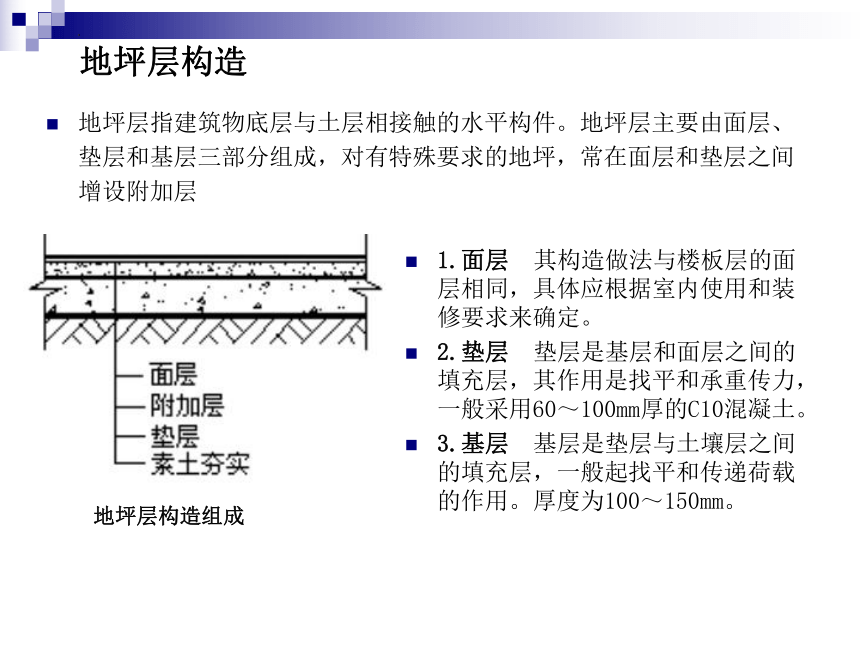

地坪层构造
地坪层指建筑物底层与土层相接触的水平构件。地坪层主要由面层、垫层和基层三部分组成，对有特殊要求的地坪，常在面层和垫层之间增设附加层
地坪层构造组成
1.面层 其构造做法与楼板层的面层相同，具体应根据室内使用和装修要求来确定。
2.垫层 垫层是基层和面层之间的填充层，其作用是找平和承重传力，一般采用60～100mm厚的C10混凝土。
3.基层 基层是垫层与土壤层之间的填充层，一般起找平和传递荷载的作用。厚度为100～150mm。
（1）基层：基层一般为土壤层，是地层的承重层。
（2）垫层：垫层是地层的结构层，一般起传递荷载和找平作用。
（3）面层：面层又称地面，是人、家具、设备等直接接触的部分，起着保护垫层和室内装饰作用。
（4）附加层：附加层是为满足建筑物某些特殊要求而设置的构造层，如保温层、防水层、防潮层及埋置管线层等。

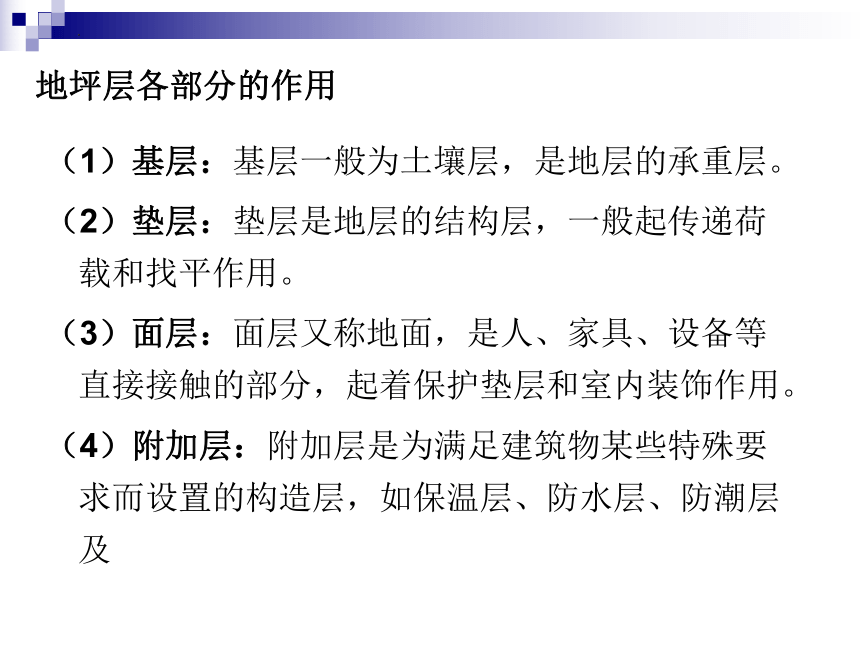

地坪层各部分的作用

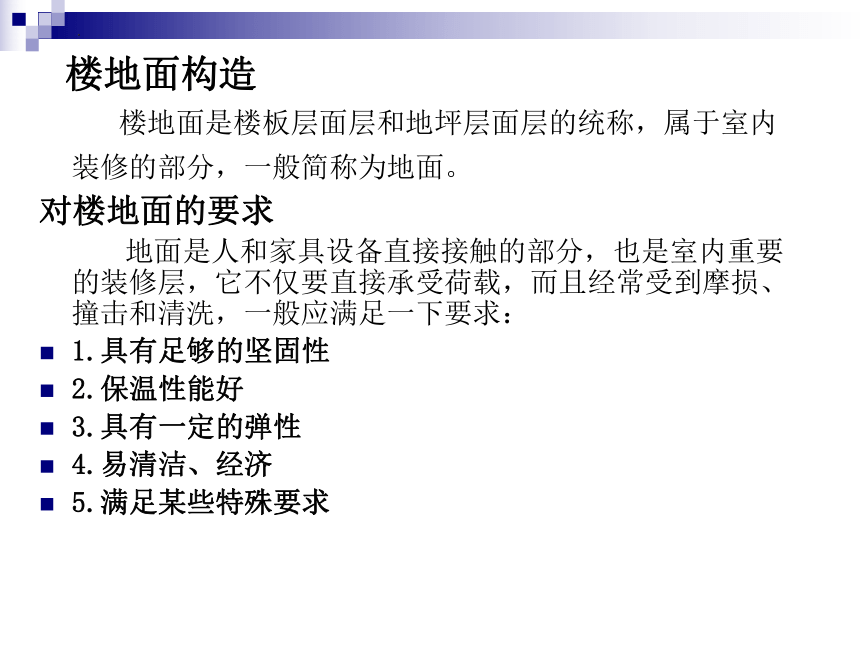

楼地面构造
楼地面是楼板层面层和地坪层面层的统称，属于室内装修的部分，一般简称为地面。
对楼地面的要求
地面是人和家具设备直接接触的部分，也是室内重要的装修层，它不仅要直接承受荷载，而且经常受到摩损、撞击和清洗，一般应满足一下要求：
1.具有足够的坚固性
2.保温性能好
3.具有一定的弹性
4.易清洁、经济
5.满足某些特殊要求

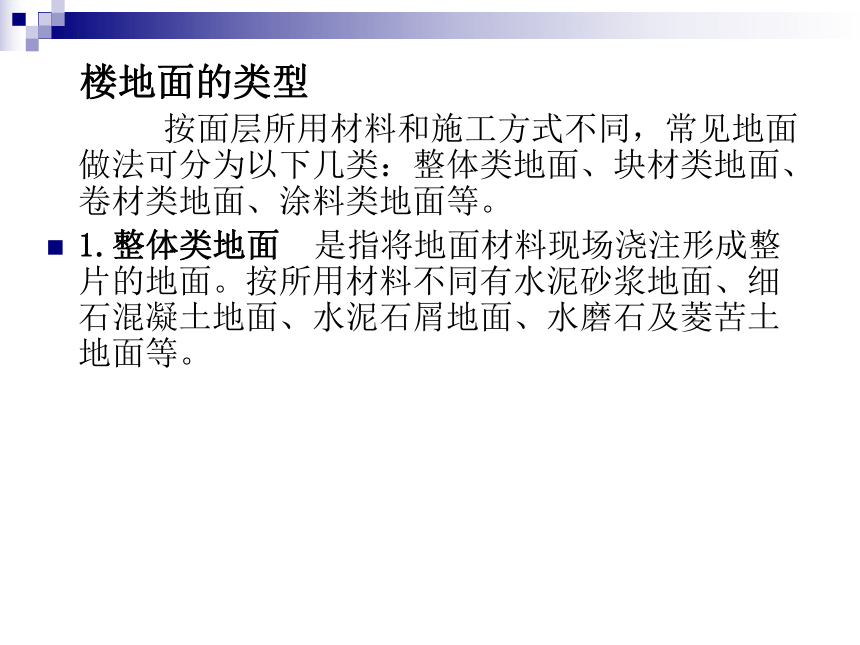

楼地面的类型
按面层所用材料和施工方式不同，常见地面做法可分为以下几类：整体类地面、块材类地面、卷材类地面、涂料类地面等。
1.整体类地面 是指将地面材料现场浇注形成整片的地面。按所用材料不同有水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石及菱苦土地面等。

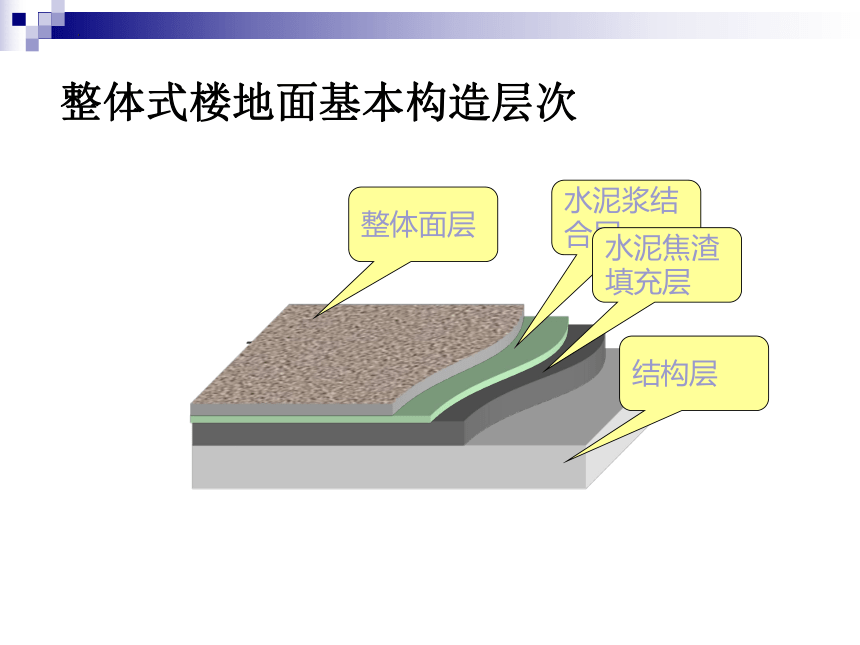

整体式楼地面基本构造层次
整体面层
水泥浆结合层
水泥焦渣填充层
结构层
块材面层
结构层
块材楼地面基本构造层次
水泥砂浆结合层
水泥焦渣填充层
楼地面的类型

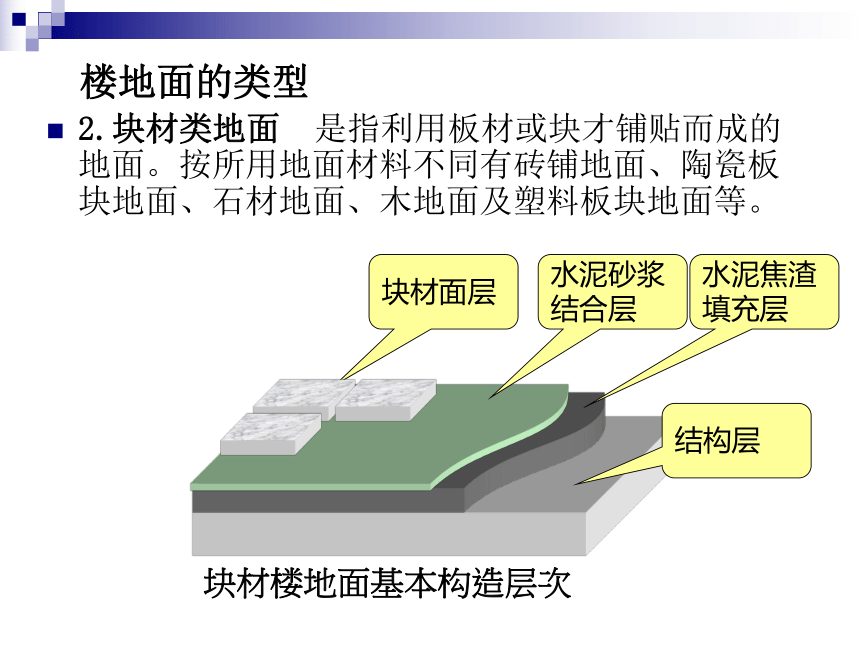

2.块材类地面 是指利用板材或块才铺贴而成的地面。按所用地面材料不同有砖铺地面、陶瓷板块地面、石材地面、木地面及塑料板块地面等。
楼地面的类型

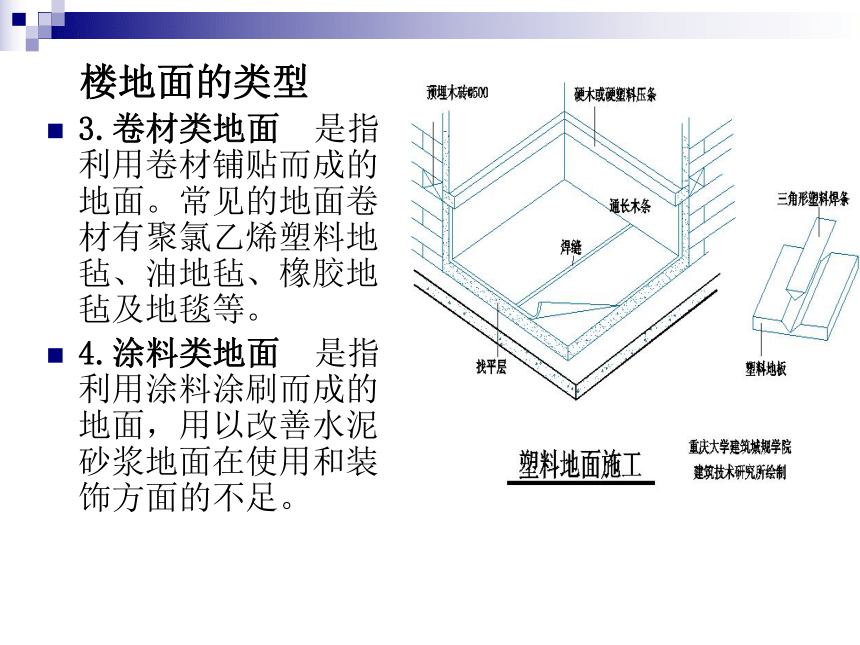

3.卷材类地面 是指利用卷材铺贴而成的地面。常见的地面卷材有聚氯乙烯塑料地毡、油地毡、橡胶地毡及地毯等。
4.涂料类地面 是指利用涂料涂刷而成的地面，用以改善水泥砂浆地面在使用和装饰方面的不足。
楼地面的构造
整体类地面
1.水泥砂浆地面 又称水泥地面，有单层和双层两种构造做法。优点：构造简单、防潮防水、施工方面、造价低廉。缺点：表面冷硬、易起灰，导热系数大，装饰效果较差。
2.水磨石地面 常见做法是先用15～20mm厚1:3水泥砂浆打底找平，再用1:1水泥砂浆固定分格条，面层用10～15mm厚1:1.5或1:2的水泥石屑浆抹面，待水泥凝结到一定硬度后再磨光打蜡。优点：坚硬、耐磨、光洁、不透水、不起灰，它的装饰效果也优于水泥沙浆地面，缺点：造价高于水泥沙浆地面，施工较复杂，无弹性，吸热性强。
3.细石混凝土地面 细石混凝土地面具有刚性好、施工简单、不易起尘等特点。

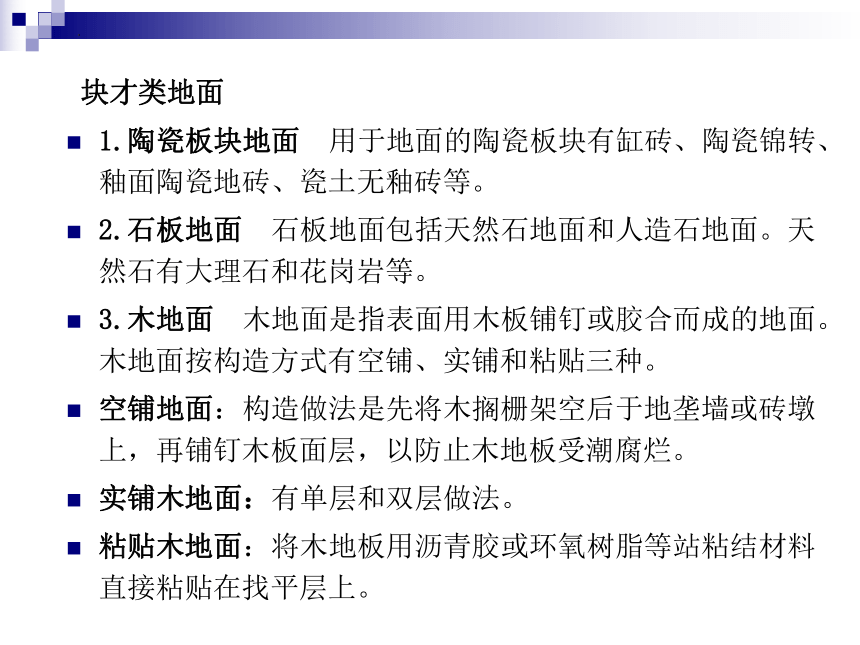

块才类地面
1.陶瓷板块地面 用于地面的陶瓷板块有缸砖、陶瓷锦转、釉面陶瓷地砖、瓷土无釉砖等。
2.石板地面 石板地面包括天然石地面和人造石地面。天然石有大理石和花岗岩等。
3.木地面 木地面是指表面用木板铺钉或胶合而成的地面。木地面按构造方式有空铺、实铺和粘贴三种。
空铺地面：构造做法是先将木搁栅架空后于地垄墙或砖墩上，再铺钉木板面层，以防止木地板受潮腐烂。
实铺木地面：有单层和双层做法。
粘贴木地面：将木地板用沥青胶或环氧树脂等站粘结材料直接粘贴在找平层上。
卷材类地面
1.聚氯乙烯塑料地毡 聚氯乙烯塑料地毡又称PVC卷材地板，一般宽度有1.5m、2m、3m、4m、5m等，每卷长度有7.5m、15m、20m、25m等。优点：装饰性强、材质轻薄、施工快捷、耐磨有弹性、防水防滑。
2.油地毡 油地毡一般可不用胶粘剂，直接干铺在找平层上。
3.橡胶地毡 橡胶地毡是以橡胶粉为基料，参入填充料制成的毡状地面装修材料。可以干铺或粘贴在水泥砂浆面层上。优点：耐磨、柔软、防滑、吸声、隔潮、有弹性。
4.地毯 地毯是用棉、毛、丝、麻或化学纤维等原料加工而成的地面覆盖物。地毯类型较多，常见的有化纤地毯、羊毛地毯和混纺地毯等。地毯可以满铺，也可局部铺设。
涂料类地面
常见的地面涂料有溶剂型、水溶性和水乳型等。
用于地面涂料有地板漆，过氯乙烯地面涂料，苯乙烯地面涂料等，这些涂料施工方便，造价较低，可以提高地面耐磨性和韧性以及不透水性，但由于过氯乙烯，苯乙烯地面涂料是溶剂型的，施工时有大量的有机溶剂逸出，污染环境。
踢脚线构造
地面与墙面交接处的垂直部位，在构造上，通常按地面的延伸部分来处理，这一部分被称为踢脚线，或踢脚板。踢脚线高度一般为120-150mm。
地面变形缝构造
地面变形缝包括温度伸缩缝、沉降和防震缝。设置的位置和大小应与墙面、屋面变形缝一致，其宽度不应小于10mm，混凝土垫层的变形缝宽度不小于20mm。
地面防水
有水房间的楼板宜采用现浇整体式钢筋混凝土楼板，并在地面面层与结构层之间设置防水层，防水层一般采用卷材、防水砂浆或防水涂料等。
当楼板有竖向管道穿越时，防水处理方法有两种：
1.当冷水管道穿越楼板时，可在管道四周用C20干硬性细石混凝土填实后用防水涂料或防水砂浆密封；
2.当热水管道穿越楼板时，为防止热胀冷缩现象影响防水效果，可在管道与楼板相交处安装比竖管管径稍大的套管，套管高出地面30mm以上，并在其与管道之间的缝隙内填塞弹性防水材料。
地层防潮构造
地层防水构造
地层保温构造
顶棚构造
顶棚是楼板层最底部的构造，又称天鹏或天花。
1 直接式顶棚：指直接在钢筋混凝土楼板下抹灰、喷刷或粘贴装修材料等的一种构造方式。这种顶棚构造简单、施工方便。
2 抹灰顶棚：是指在楼板底面先抹灰，再喷刷涂料。抹灰顶棚所用的材料可为水泥砂浆、混合砂浆、纸筋灰等。抹灰前板底打毛，可以一次成活或几次抹成，抹灰厚度一般控制在10mm左右。适用于楼板底面不够平整，室内装饰要求较高的房间。
3 贴面顶棚：用砂浆打底找平后，用粘结剂粘贴墙纸、泡沫塑料板、铝塑板等。适用于某些有保温、隔热、吸声要求的房间，以及天棚装饰要求较高的房间。
4 结构式顶棚：将屋盖或楼盖结构暴露在外，利用结构本身的韵律作装饰，不再另做顶棚，如网架结构、悬索结构等。
悬吊式顶棚
悬吊式顶棚又称吊顶棚或吊顶，是指顶棚的装修表面与屋面板或楼板之间留有一定距离。
吊顶棚均由吊筋、骨架和面层三部分构成。
悬吊式顶棚
1.吊筋 吊筋是连接骨架与结构层的承重构件，与楼板的固定方法有预埋件锚固、预埋筋锚固、膨胀螺栓锚固、射钉锚固等。
2.骨架 骨架又称吊顶基层，是用来固定面层并承受其重量，一般有主龙骨和次龙骨两部分组成。主龙骨与吊筋相连，一般单向布置；次龙骨固定在主龙骨上，其布置方式和间距视面层材料和顶棚外形而定。龙骨也有金属龙骨和木龙骨两类。
3.面层 面层的作用是装饰室内空间，并有吸音、反射、保温、隔热等功能。按其施工方式及构造不同有抹灰类和板材类。
板条抹灰吊顶棚
板条抹灰的骨架一般为木龙骨，其吊杆一般为A8钢筋，间距一般为900～1200mm。
钢板网抹灰吊顶棚
钢板网抹灰顶棚采用金属骨架。主龙骨用槽钢，其型号由结构计算而定，次龙骨用等边角钢。
木骨架板材吊顶棚
木骨架吊顶的主龙骨截面一般为50mm×70mm，间距900～1200mm，通过吊筋与钢筋混凝土楼板固定；次龙骨截面一般为40mm×40mm，垂直于主龙骨布置，间距视面层材料的规格而定，用50mm×50mm的方木吊筋钉牢在主龙骨的底部，并用8号镀锌铁丝绑扎。
轻钢龙骨是用薄壁镀锌钢带经机械压制而成。轻钢龙骨断面多为U形，承重部分由吊筋、主龙骨、次龙骨和横撑组成。
铝合金龙骨矿棉板吊顶棚
铝合金龙骨常用的有T型、U型、LT型及特制龙骨。这种吊顶的承重部分由主龙骨、次龙骨、横撑龙骨、吊钩、连接件等组成。
金属板材吊顶棚
常见的金属板材有铝板、薄钢板、铝合金板等，其形状有条形、方形等，如下图所示。
阳台与雨篷
阳台
阳台是楼房建筑中室内和室外接触的平台，为人们提供户外活动场所，可以起到瞭望、休息、晾晒衣物等作用，另外阳台的设置还对建筑物立面起着重要的装饰作用。
阳台设计要求
①安全、坚固
阳台挑出长度应满足结构抗倾覆的要求，栏杆高度一般不应低于 1.1m，镂空栏杆竖向净空不大于0.11m。
②适用、美观
阳台地面应低于室内地面60mm左右，以免雨水流人室内，并应做一定坡度和布置排水设施，使排水顺畅。
阳台的结构布置
按对外墙的相对位置：
挑阳台、凹阳台、半挑半凹阳台、转角阳台
按支承方式：
墙承式
悬挑式
挑梁式
挑板式
按是否封闭：
封闭
非封闭
按施工方法：
预制式钢筋混凝土阳台
现浇式钢筋混凝土阳台
阳台的构造
1. 阳台栏杆与扶手 栏杆扶手是阳台的围护构件，起着保障人身安全的重要作用，且对建筑物起到装饰的作用。其高度不应低于1.05m，高层建筑中不宜超过于1.2m。
栏杆按外形分：空花栏杆、实心栏板及二者组合而成的组合式栏杆；
栏杆材料分：金属栏杆、钢筋混凝土栏板与栏杆和砌体栏板。
金属栏杆一般采用：圆钢、方钢、扁钢或钢管等。金钢筋混凝土栏杆可现浇，也可预制。
2.阳台排水 由于阳台是室外构件，为防止雨水从阳台泛入室内，阳台地面应低于室内地面30～60mm，并向泄水管处找坡，坡度一般为0.5%～1%，泄水管向外挑出至少80mm。对高层建筑宜导入水落管排出。
雨篷
雨篷是设置于建筑物入口上方用于遮挡雨雪，保护入口门免受雨淋的水平构件，同时还起到引导人流、丰富建筑立面等作用。按材料和结构可分为钢筋混凝土雨蓬、钢结构悬挂式雨蓬等。
雨篷
雨篷
雨篷是设置于建筑物入口上方用于遮挡雨雪，保护入口门免受雨淋的水平构件，同时还起到引导人流、丰富建筑立面等作用。
按结构形式分：板式和梁板式两种
钢筋混凝土雨篷
钢筋结构悬挑雨篷
玻璃采光雨篷
材料分类：
软面折叠多用雨篷
钢筋混凝土雨蓬
当挑出长度较大时，雨篷下常加立柱形成门廊；当长度较小时，根据雨蓬板支承方式不同有挑板式和悬挑梁板式。
1.挑板式 挑板式雨蓬外挑长度一般为0.8～1.5m。考虑受力和排水坡度，雨篷板多做成变截面，一般板根部厚度不小于70mm，板的端部厚度不小于50mm。（图a）。
2.悬挑梁板式 多用于宽度较大的入口处，如影剧院和商场等。为使板底平整，多做成反梁式（图b）。
本章习题
1．简述楼板的组成及其作用.
2．楼板的设计要求都有那些
3．现浇钢筋混凝土楼板的特点及结构形式有哪些？
4．预制装配式楼板常用板型有哪几种？
结构布置方式有哪些？
5．楼地层各由哪些构造层次组成？
各层次的作用是什么？
6．简述水泥砂浆地面和水磨石地面的构造要点。
7．顶棚有哪些类型？其构造做法如何？
8．阳台有哪些类型？其结构布置形式有哪些？
9．阳台栏杆（栏板）有哪些构造要求？
10．常用的雨篷形式有哪些？其构造要点是什么？
