(共17张PPT)
建筑识图
任务1投影法
任务1投影法

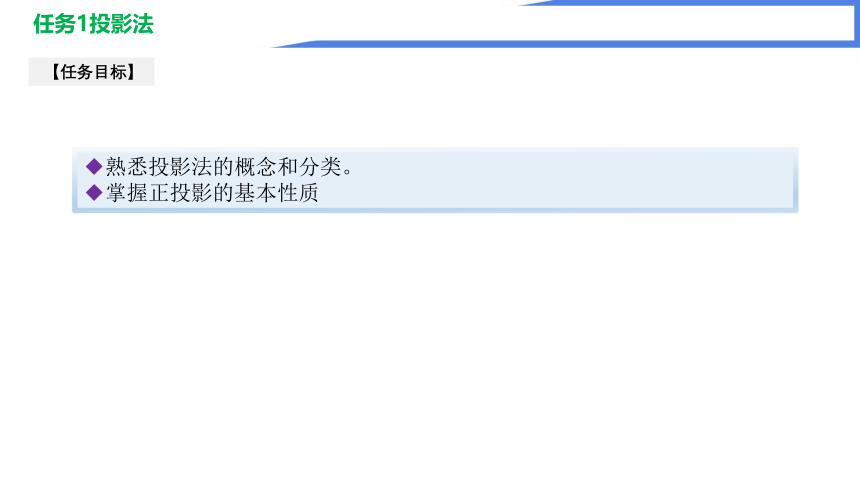

◆熟悉投影法的概念和分类。
◆掌握正投影的基本性质
【任务目标】
任务1投影法

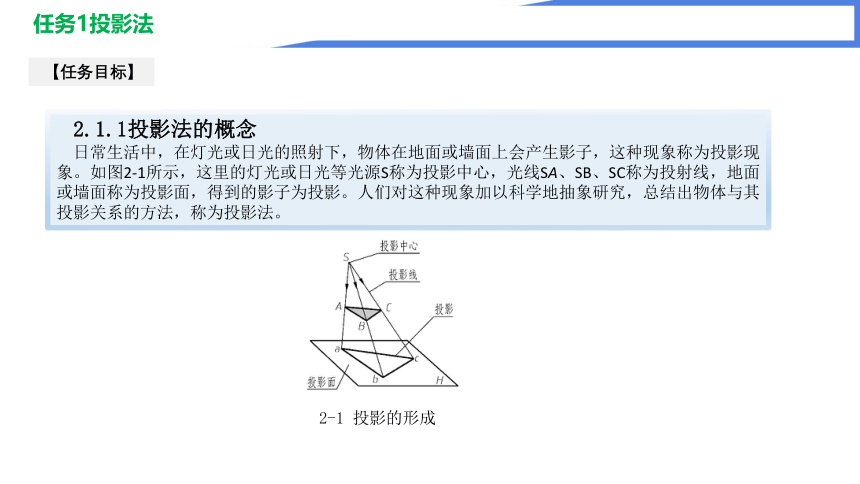

2.1.1投影法的概念
日常生活中,在灯光或日光的照射下,物体在地面或墙面上会产生影子,这种现象称为投影现象。如图2-1所示,这里的灯光或日光等光源S称为投影中心,光线SA、SB、SC称为投射线,地面或墙面称为投影面,得到的影子为投影。人们对这种现象加以科学地抽象研究,总结出物体与其投影关系的方法,称为投影法。
【任务目标】
2-1 投影的形成
任务1投影法

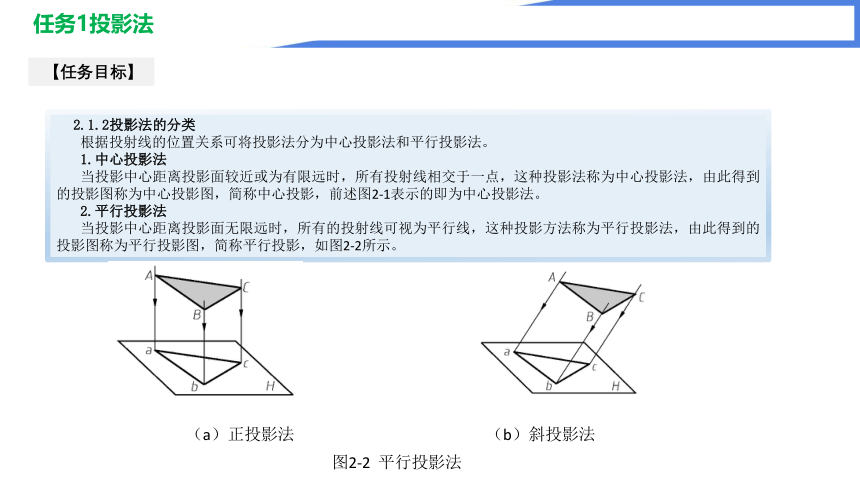

2.1.2投影法的分类
根据投射线的位置关系可将投影法分为中心投影法和平行投影法。
1.中心投影法
当投影中心距离投影面较近或为有限远时,所有投射线相交于一点,这种投影法称为中心投影法,由此得到的投影图称为中心投影图,简称中心投影,前述图2-1表示的即为中心投影法。
2.平行投影法
当投影中心距离投影面无限远时,所有的投射线可视为平行线,这种投影方法称为平行投影法,由此得到的投影图称为平行投影图,简称平行投影,如图2-2所示。
【任务目标】
(a)正投影法 (b)斜投影法
图2-2 平行投影法
任务1投影法

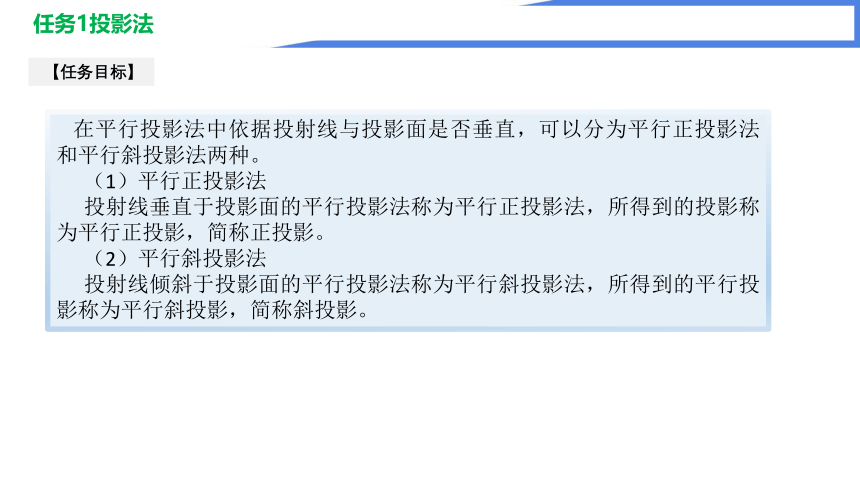

在平行投影法中依据投射线与投影面是否垂直,可以分为平行正投影法和平行斜投影法两种。
(1)平行正投影法
投射线垂直于投影面的平行投影法称为平行正投影法,所得到的投影称为平行正投影,简称正投影。
(2)平行斜投影法
投射线倾斜于投影面的平行投影法称为平行斜投影法,所得到的平行投影称为平行斜投影,简称斜投影。
【任务目标】
任务1投影法

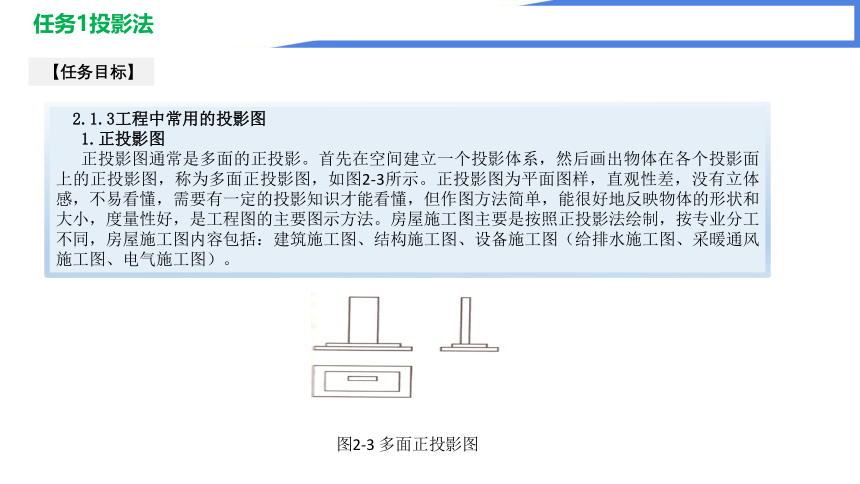

2.1.3工程中常用的投影图
1.正投影图
正投影图通常是多面的正投影。首先在空间建立一个投影体系,然后画出物体在各个投影面上的正投影图,称为多面正投影图,如图2-3所示。正投影图为平面图样,直观性差,没有立体感,不易看懂,需要有一定的投影知识才能看懂,但作图方法简单,能很好地反映物体的形状和大小,度量性好,是工程图的主要图示方法。房屋施工图主要是按照正投影法绘制,按专业分工不同,房屋施工图内容包括:建筑施工图、结构施工图、设备施工图(给排水施工图、采暖通风施工图、电气施工图)。
【任务目标】
图2-3 多面正投影图
任务1投影法
2.轴测投影图
轴测投影图为单面平行投影图,是用平行投影法绘制的,如图2-4所示。该图具有良好的立体感,但作图方法复杂,度量性差,只能作为工程图的辅助图样。
【任务目标】
图2-4 轴测投影图
任务1建筑制图标准与规范
3.透视投影图
透视投影图是用中心投影法绘制的单面投影图,一般称为效果图,如图2-5所示。该图逼真,立体感强,符合视觉规律,但不能直接度量,绘制过程比较复杂,常用于建筑物效果图表现图集工业产品的展示图。
【任务目标】
图2-5 透视投影图
任务1建筑制图标准与规范
4.标高投影图
标高投影图是一种带有高程数字标记的水平正投影图,为单面投影图,如图2-6所示。它用正投影反物体的长度和宽度,其高度用数字标注。作图时将间隔相等而高程不同的等高线投影到水平的投影面上,并标注出各等高线的高程,即为标高投影图,它常用来绘制地形图、建筑总平图和道路等方面的平面布置图样。
【任务目标】
图2-6 标高投影图
任务1投影法
2.1.4正投影的基本性质
拿出一张正方形的纸,摆放出不同的位置,将其投影在地面上,以此为例讲解正投影的基本性质。
1.真实性
将这张纸与地面平行放置,则投影与这样纸大小一样,这种特性称为真实性。
2.积聚性
将纸与地面垂直放置,则投影积聚为一条线段,比纸本身小很多,这种特性称为积聚性。
3.类似性
将这张与地面倾斜放置,无论怎样改变倾斜的方向与角度,投影均为四边形,而不会出现圆形、三角形等投影形状,这种特性称为类似性。
【任务目标】
任务2视图布置
任务2视图布置
◆熟悉建筑形体的六面正投影与镜像投影法原理。
◆掌握建筑形体的六面正投影图布置。
【任务目标】
任务2视图布置
2.2.1六面正投影法
将物体按照正投影法向投影面投射所得到的投影称为视图。房屋建筑视图是按正投影法并用第一角画法绘制的多面投影图。所谓第一角画法,就是将物体置于观察者与投影面之间进行投射。
对于任何一个物体来说有上、下、前、后、左、右六个基本投射方向,相应的有六个基本投影面,从正上方、正下方、正前方、正后方、正左方、正右方向水平投影面、正立投影面和侧立投影面做正投影,得到六个投影图,也成为了基本视图。如图2-7所示,这种投影方法称为六面正投影法。
【任务目标】
图2-7物体的基本视图展开
任务2视图布置
将形体向6个基本投影面进行投射,可得到如下6种视图。
(1)正立面图:由前向后做投影所得的视图。
(2)平面图:由上向下作投影所得的视图。
(3)左侧立面图:由左向右作投影所得的视图。
(4)右侧立面图:由右向左作投影所得的视图。
(5)底面图:由下向上作投影所得的视图。
(6)背立面图:由后向前做投影所得的视图。
将上述六个视图都展开在V面所在的平面上,便得到6个投影图的排列位置,如图2-8所示。
【任务目标】
图2-8形体的6个基本投影图
任务2视图布置
2.2.2镜像投影法
有些房屋构造直接用正投影法不易表达清楚时,可以选用镜像投影法绘制其视图。镜像投影法同样属于正投影法,镜像投影是物体在镜面中的反射图形成的正投影,该镜面代替相应的投影图,如图2-9(a)所示,镜像投影图又称为镜像视图。用镜像投影法绘制时,应在图名后加注“镜像”两个字并加括号,镜像视图与基本视图的区别如图2-9(b)所示。这种图在室内设计中常用来表现吊顶、风口等平面布置。
【任务目标】
(a)镜像示意图 (b)平面图与镜像投影图的比较
图2-9 镜像视图
任务2视图布置
2.2.3视图布置
通常把反映物体信息量最多的那个立面作为物体的正立面,应在物体处于工作位置、加工位置或安装位置的情况下选定为正立面,并按正投影法画出物体的正立面图,再根据实际需要画出物体其他的视图。在完整、清晰表达物体形状的前提下,应使物体的视图数量越少越好,并尽量减少虚线。
在实际工作中,当在同一张纸上绘制同一个形体的6个基本视图时,按图2-8所示的位置进行视图配置时,则可不标注各投影图的名称;如不能按此顺序放置时,则应标注各投影图的名称,以免混淆,如图2-10所示。图名宜标注在视图的下方或一侧,并在图名下用粗实线绘制一条横线,其长度应以图名所占长度为准。
国家标准中规定了基本视图有6个,但不等于每个工程形体都要用6个基本视图来表示,应根据形体的复杂情况选择基本视图的数量。
【任务目标】
图2-10 形体基本投影视图非顺序布置
