学习情境7　单位工程施工组织设计
案例
任务7.1　 某农贸大厦施工组织设计概况
任务7.2　 施工组织策划
任务7.3　 施工方案
任务7.4　 施工进度计划表
任务7.5　 各种资源需要量计划表
任务7.6　 主体结构工程施工阶段平面布置图
返回
任务7.1　某农贸大厦施工组织设计概况

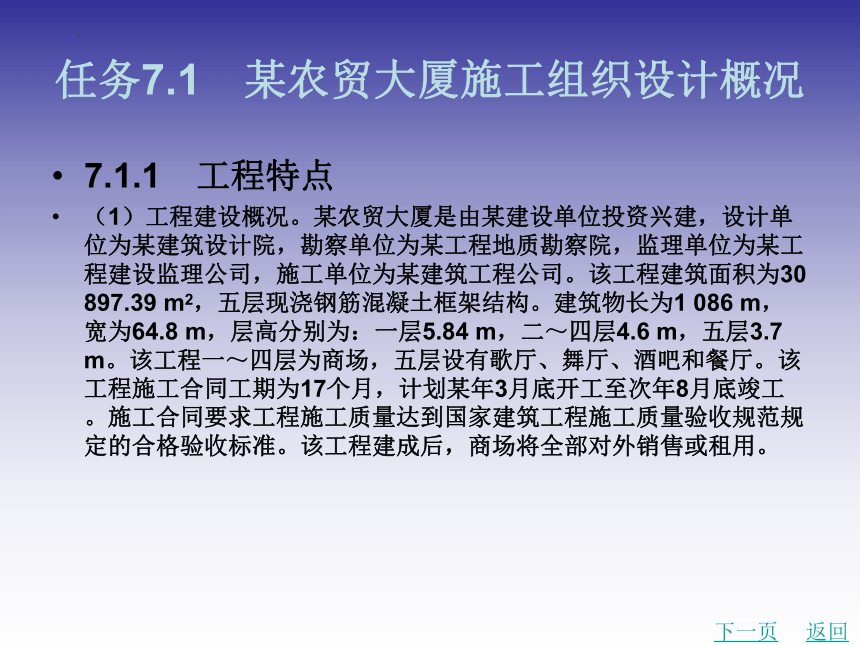

7.1.1　工程特点
（1）工程建设概况。某农贸大厦是由某建设单位投资兴建，设计单位为某建筑设计院，勘察单位为某工程地质勘察院，监理单位为某工程建设监理公司，施工单位为某建筑工程公司。该工程建筑面积为30 897.39 m2，五层现浇钢筋混凝土框架结构。建筑物长为1 086 m，宽为64.8 m，层高分别为：一层5.84 m，二～四层4.6 m，五层3.7 m。该工程一～四层为商场，五层设有歌厅、舞厅、酒吧和餐厅。该工程施工合同工期为17个月，计划某年3月底开工至次年8月底竣工。施工合同要求工程施工质量达到国家建筑工程施工质量验收规范规定的合格验收标准。该工程建成后，商场将全部对外销售或租用。
下一页
返回
任务7.1　某农贸大厦施工组织设计概况

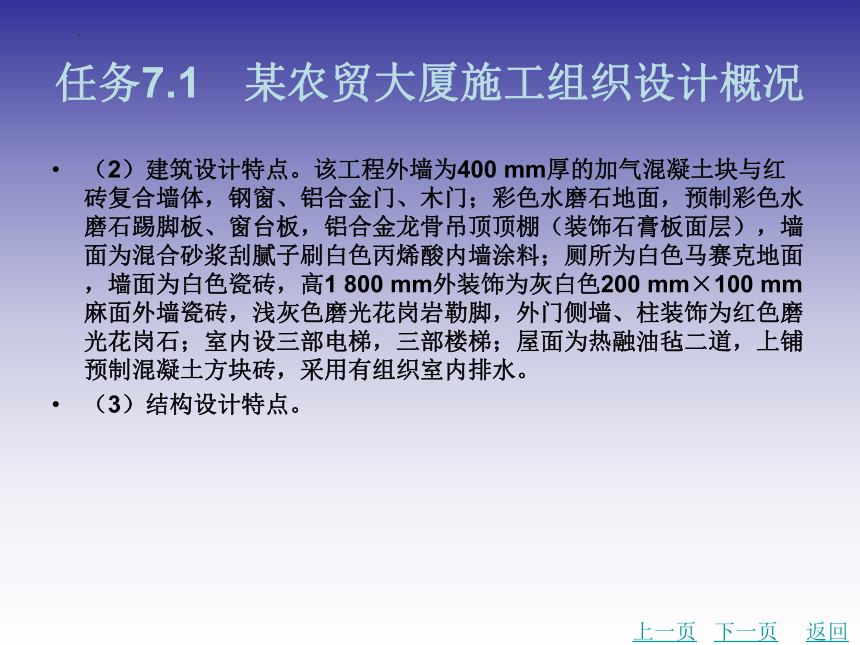

（2）建筑设计特点。该工程外墙为400 mm厚的加气混凝土块与红砖复合墙体，钢窗、铝合金门、木门；彩色水磨石地面，预制彩色水磨石踢脚板、窗台板，铝合金龙骨吊顶顶棚（装饰石膏板面层），墙面为混合砂浆刮腻子刷白色丙烯酸内墙涂料；厕所为白色马赛克地面，墙面为白色瓷砖，高1 800 mm外装饰为灰白色200 mm×100 mm麻面外墙瓷砖，浅灰色磨光花岗岩勒脚，外门侧墙、柱装饰为红色磨光花岗石；室内设三部电梯，三部楼梯；屋面为热融油毡二道，上铺预制混凝土方块砖，采用有组织室内排水。
（3）结构设计特点。
上一页
下一页
返回
任务7.1　某农贸大厦施工组织设计概况

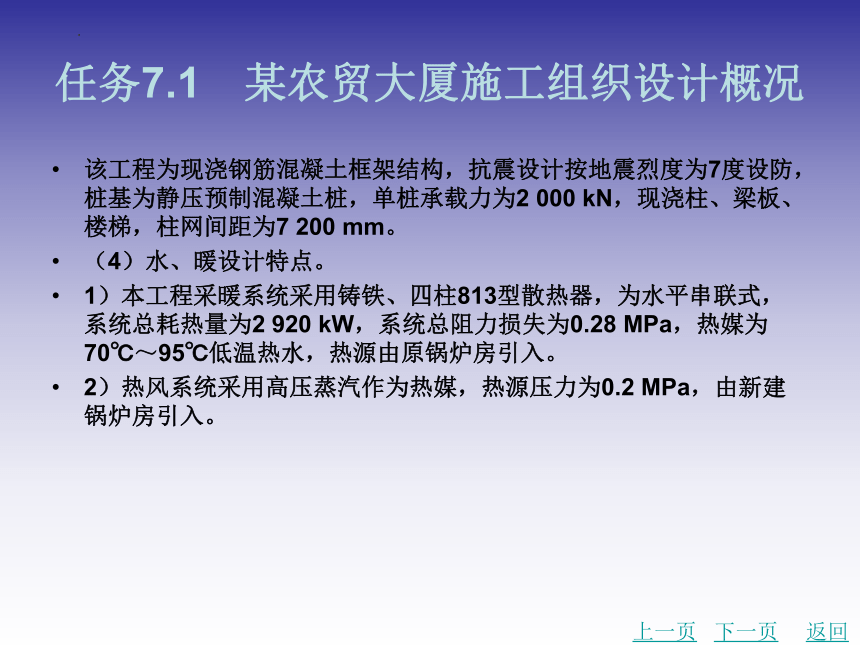

该工程为现浇钢筋混凝土框架结构，抗震设计按地震烈度为7度设防，桩基为静压预制混凝土桩，单桩承载力为2 000 kN，现浇柱、梁板、楼梯，柱网间距为7 200 mm。
（4）水、暖设计特点。
1）本工程采暖系统采用铸铁、四柱813型散热器，为水平串联式，系统总耗热量为2 920 kW，系统总阻力损失为0.28 MPa，热媒为70℃～95℃低温热水，热源由原锅炉房引入。
2）热风系统采用高压蒸汽作为热媒，热源压力为0.2 MPa，由新建锅炉房引入。
上一页
下一页
返回
任务7.1　某农贸大厦施工组织设计概况

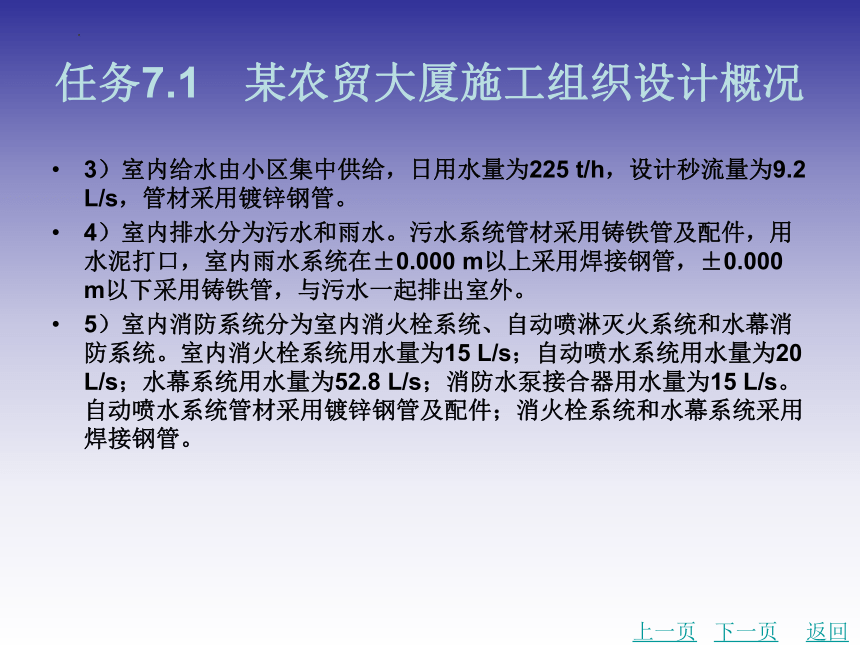

3）室内给水由小区集中供给，日用水量为225 t/h，设计秒流量为9.2 L/s，管材采用镀锌钢管。
4）室内排水分为污水和雨水。污水系统管材采用铸铁管及配件，用水泥打口，室内雨水系统在±0.000 m以上采用焊接钢管，±0.000 m以下采用铸铁管，与污水一起排出室外。
5）室内消防系统分为室内消火栓系统、自动喷淋灭火系统和水幕消防系统。室内消火栓系统用水量为15 L/s；自动喷水系统用水量为20 L/s；水幕系统用水量为52.8 L/s；消防水泵接合器用水量为15 L/s。自动喷水系统管材采用镀锌钢管及配件；消火栓系统和水幕系统采用焊接钢管。
上一页
下一页
返回
任务7.1　某农贸大厦施工组织设计概况

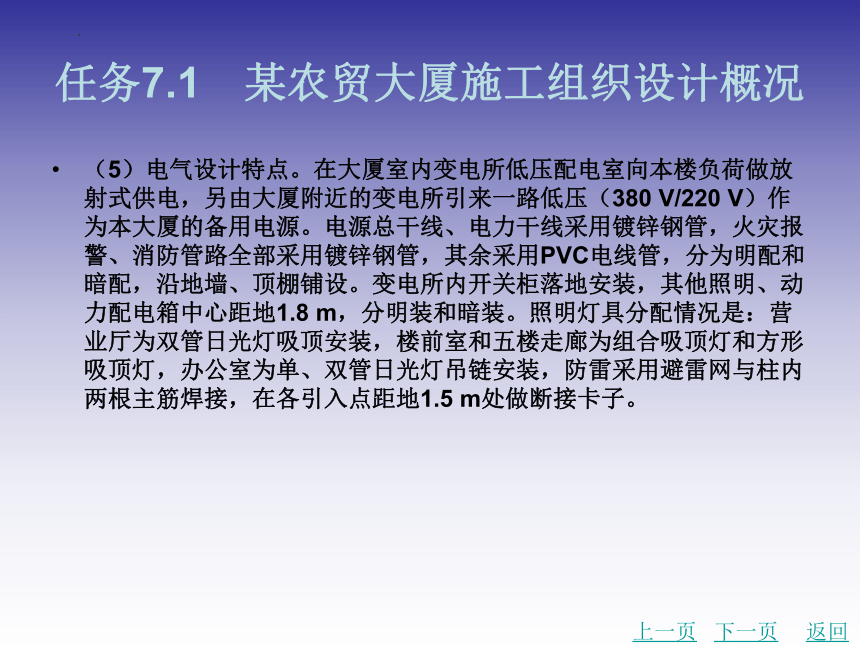

（5）电气设计特点。在大厦室内变电所低压配电室向本楼负荷做放射式供电，另由大厦附近的变电所引来一路低压（380 V/220 V）作为本大厦的备用电源。电源总干线、电力干线采用镀锌钢管，火灾报警、消防管路全部采用镀锌钢管，其余采用PVC电线管，分为明配和暗配，沿地墙、顶棚铺设。变电所内开关柜落地安装，其他照明、动力配电箱中心距地1.8 m，分明装和暗装。照明灯具分配情况是：营业厅为双管日光灯吸顶安装，楼前室和五楼走廊为组合吸顶灯和方形吸顶灯，办公室为单、双管日光灯吊链安装，防雷采用避雷网与柱内两根主筋焊接，在各引入点距地1.5 m处做断接卡子。
上一页
下一页
返回
任务7.1　某农贸大厦施工组织设计概况

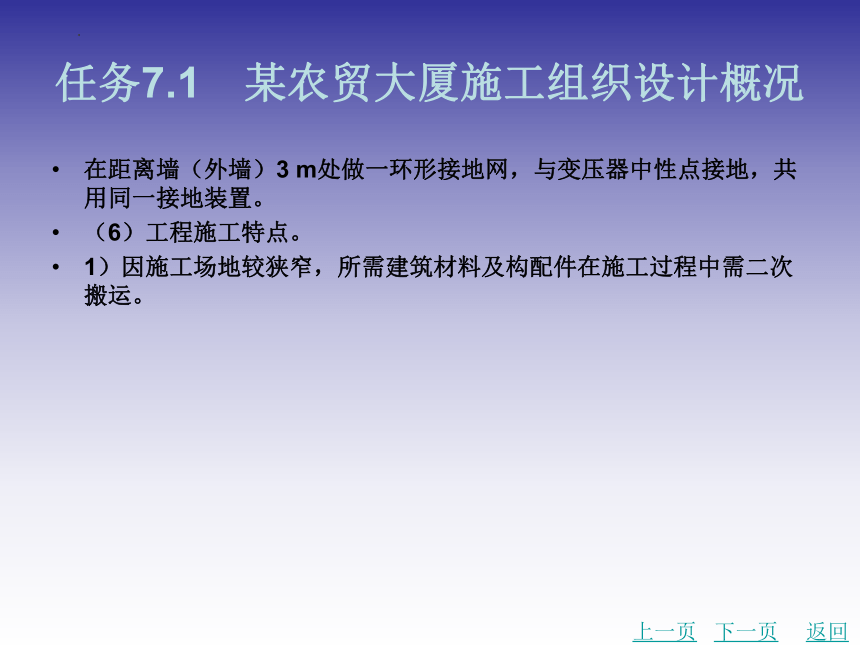

在距离墙（外墙）3 m处做一环形接地网，与变压器中性点接地，共用同一接地装置。
（6）工程施工特点。
1）因施工场地较狭窄，所需建筑材料及构配件在施工过程中需二次搬运。
上一页
下一页
返回
任务7.1　某农贸大厦施工组织设计概况

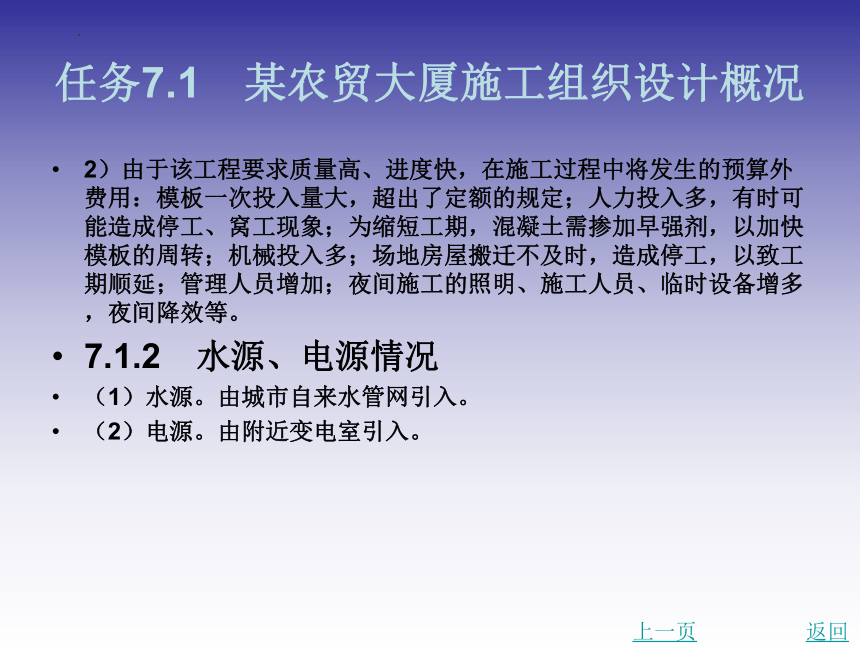

2）由于该工程要求质量高、进度快，在施工过程中将发生的预算外费用：模板一次投入量大，超出了定额的规定；人力投入多，有时可能造成停工、窝工现象；为缩短工期，混凝土需掺加早强剂，以加快模板的周转；机械投入多；场地房屋搬迁不及时，造成停工，以致工期顺延；管理人员增加；夜间施工的照明、施工人员、临时设备增多，夜间降效等。
7.1.2　水源、电源情况
（1）水源。由城市自来水管网引入。
（2）电源。由附近变电室引入。
上一页
返回
任务7.2　施工组织策划

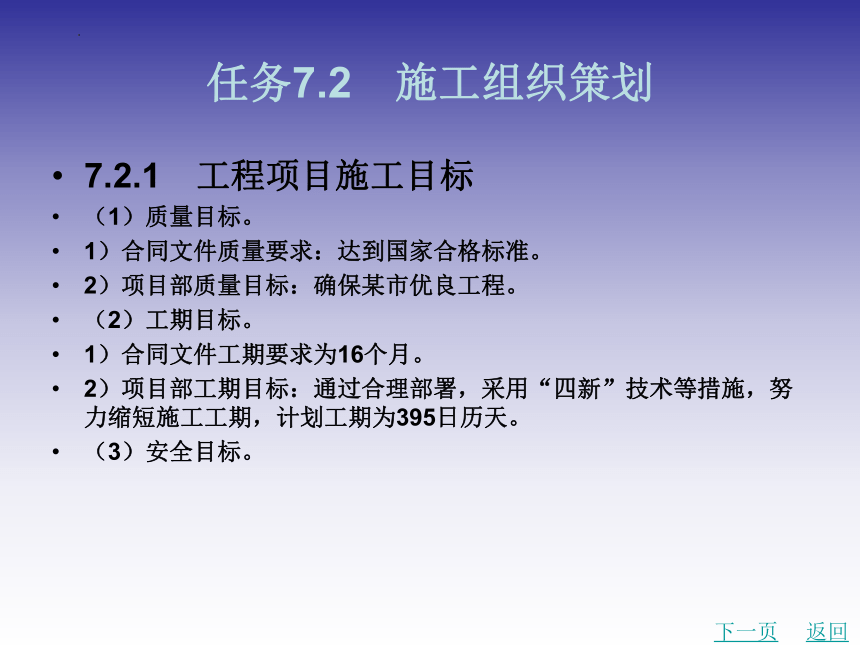

7.2.1　工程项目施工目标
（1）质量目标。
1）合同文件质量要求：达到国家合格标准。
2）项目部质量目标：确保某市优良工程。
（2）工期目标。
1）合同文件工期要求为16个月。
2）项目部工期目标：通过合理部署，采用“四新”技术等措施，努力缩短施工工期，计划工期为395日历天。
（3）安全目标。
下一页
返回

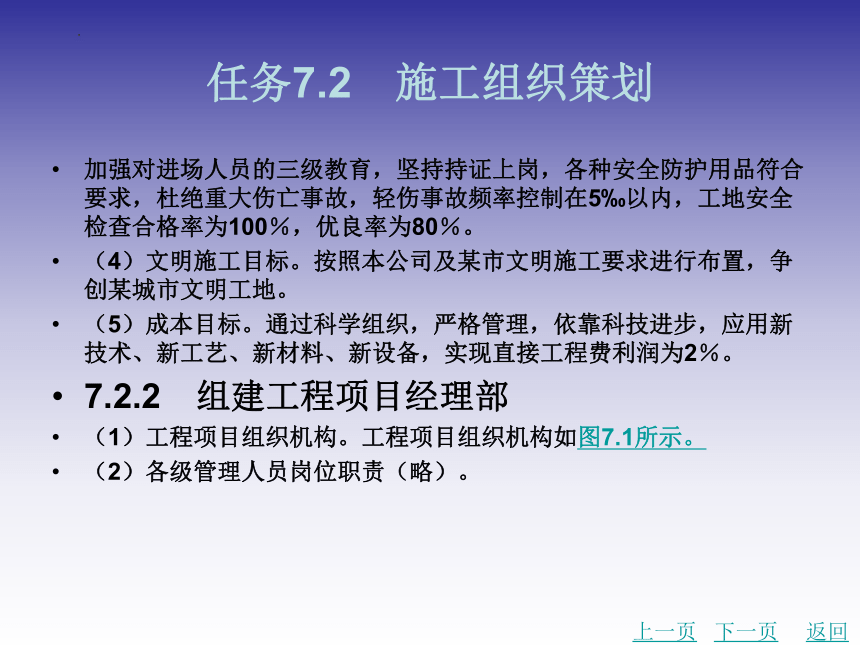

任务7.2　施工组织策划
加强对进场人员的三级教育，坚持持证上岗，各种安全防护用品符合要求，杜绝重大伤亡事故，轻伤事故频率控制在5‰以内，工地安全检查合格率为100％，优良率为80％。
（4）文明施工目标。按照本公司及某市文明施工要求进行布置，争创某城市文明工地。
（5）成本目标。通过科学组织，严格管理，依靠科技进步，应用新技术、新工艺、新材料、新设备，实现直接工程费利润为2％。
7.2.2　组建工程项目经理部
（1）工程项目组织机构。工程项目组织机构如图7.1所示。
（2）各级管理人员岗位职责（略）。
上一页
下一页
返回
任务7.2　施工组织策划

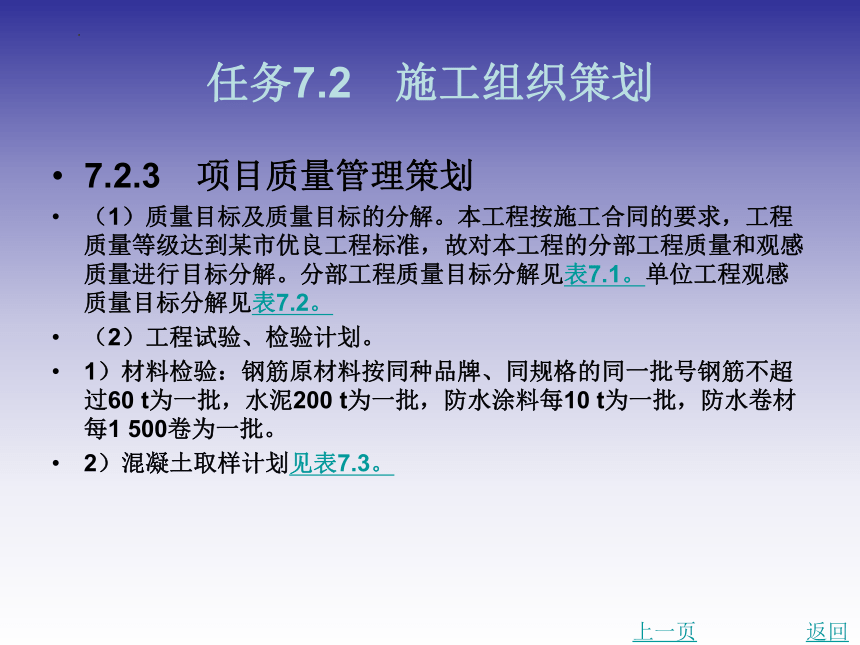

7.2.3　项目质量管理策划
（1）质量目标及质量目标的分解。本工程按施工合同的要求，工程质量等级达到某市优良工程标准，故对本工程的分部工程质量和观感质量进行目标分解。分部工程质量目标分解见表7.1。单位工程观感质量目标分解见表7.2。
（2）工程试验、检验计划。
1）材料检验：钢筋原材料按同种品牌、同规格的同一批号钢筋不超过60 t为一批，水泥200 t为一批，防水涂料每10 t为一批，防水卷材每1 500卷为一批。
2）混凝土取样计划见表7.3。
上一页
返回

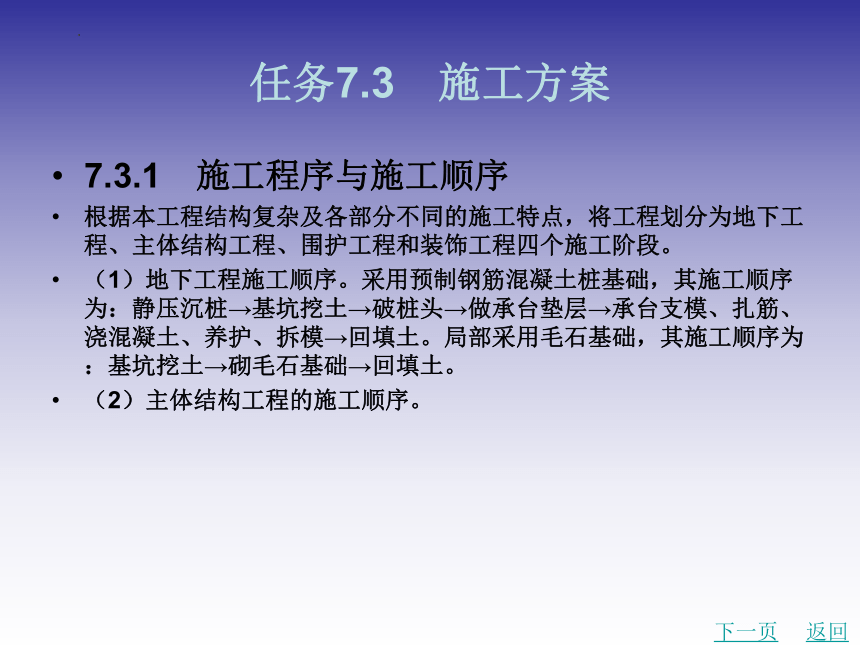

任务7.3　施工方案
7.3.1　施工程序与施工顺序
根据本工程结构复杂及各部分不同的施工特点，将工程划分为地下工程、主体结构工程、围护工程和装饰工程四个施工阶段。
（1）地下工程施工顺序。采用预制钢筋混凝土桩基础，其施工顺序为：静压沉桩→基坑挖土→破桩头→做承台垫层→承台支模、扎筋、浇混凝土、养护、拆模→回填土。局部采用毛石基础，其施工顺序为：基坑挖土→砌毛石基础→回填土。
（2）主体结构工程的施工顺序。
下一页
返回
任务7.3　施工方案
在同一层中，现浇钢筋混凝土框架、楼梯采用的施工顺序为：柱扎筋→柱、梁、板、楼梯支模→柱浇混凝土→梁、板、楼梯扎筋→梁、板、楼梯浇混凝土→混凝土养护→拆模。
（3）围护工程的施工顺序。围护工程的施工顺序包括墙体工程（包括搭设内脚手架、砌筑内外墙、安装门窗框、安装过梁）、屋面工程（包括隔气层、保温层、找平层、防水层施工）等内容。不同的分项工程之间可组织平行、搭接、立体交叉流水作业，屋面工程、墙体工程、地面工程应密切配合。外脚手架应配合主体工程，且在室外装饰之后、做散水之前拆除。
上一页
下一页
返回
任务7.3　施工方案
（4）装饰工程的施工顺序。装饰工程共有五层，采用双排钢管外脚手架。其施工流向：室外装饰自上而下，室内装饰自上水平向下。其施工顺序：先室外，后室内；室内装饰为：楼面→顶棚→内墙。
7.3.2　施工机械及各种施工方法
（1）施工机械。
1）垂直运输：选用2～6 t和3～8 t塔式起重机各l台；人货电梯2部。
2）水平运输：采用翻斗车及双、单轮手推车；
3）两台400 t液压式静压桩机；
4）选用250 L、400 L混凝土搅拌机各两台。
上一页
下一页
返回
任务7.3　施工方案
（2）主要工种的施工方法。根据该工程的具体情况，按平面划分三个施工段进行平面流水作业（图7.2）。
施工工艺流程如图7.3所示。
1）桩基础工程。
首先应做好静压沉桩前的准备工作。其内容如下：
①进行场地平整与压实，使地面有一定的承载力，并保证满足桩机行驶要求。
②材料、机具的准备及接通水、电源。水源由城市地下水网引入；电源由附近变电室引入。采用两台400 t液压式静压桩机沉桩，桩为预制方桩，用平板拖车运到现场，由于场地狭窄，需要二次搬运。
上一页
下一页
返回
任务7.3　施工方案
③进行静压沉桩试验，以便检验设备和工艺是否符合要求（试验不得少于两根）。
④按先大后小、先深后浅的原则，确定打桩。
⑤抄平放线及定桩位。
其次，进行静压沉桩。先桩机就位并吊装，接着重校，然后进行静压沉桩。桩基础工程施工中的注意事项如下：
①场地一定要平整压实，并保证满足桩机行驶要求。施工现场及周围的排水沟应保持畅通。
②抄平放线时轴线偏差不得大于20 mm。
上一页
下一页
返回
任务7.3　施工方案
③在静压沉桩过程中一定要和压桩力认真观测记录。静压沉桩的间歇时间不要过长。
在沉桩过程中要随时注意贯入度和压桩力的变化。
④静压沉桩后的偏差要在允许范围之内（桩的垂直度偏差不得大于1％，水平位置偏差不得大于100～150 mm）。压入的桩要满足压桩力或标高的设计要求。
2）土方工程：采用人工挖土，由翻斗车、单轮手推车将土方随挖随运至指定地点，待室内回填土时运回。根据地质勘测报告，地下水水位较浅，土方工程施工必须采取排水措施。
3）砌筑工程：采用“三一”砌筑法施工，现场搅拌砂浆。
上一页
下一页
返回
任务7.3　施工方案
4）钢筋工程：现场集中下料加工，现场绑扎，现场配备卷扬机、切断机、弯曲机等机械设备，以满足调直、切断、弯曲成型的施工操作，焊接采用电渣压力焊与电弧焊。
5）模板工程。
①采用钢桁架、钢模结合。支撑系统采用扣件式钢管支撑，每层柱支模到梁底标高，梁板支模一次完成。每层柱混凝土浇筑至梁底标高，梁、板混凝土一次浇筑完毕，施工缝处理按相关规范要求。另外，模板必须有足够的刚度和稳定性。
上一页
下一页
返回
任务7.3　施工方案
②支模方法：支模前先弹线，标出门洞口位置、尺寸，然后支一侧模板，安装门洞口预埋件后再支另一侧模板，墙体厚度由两模中间穿墙螺栓塑料套管控制，模板的垂直、水平度再由下端地脚螺栓调整，检验合格后，将各道螺栓拧紧，堵好模板底部缝隙，转角处使用角模，与大模板配套。
③隔离剂的使用：选用废机油或其他隔离剂。
④模板支撑系统应进行专项设计计算，单独编制专项方案。
6）混凝土工程：采用现场机械搅拌、机械振捣。
上一页
下一页
返回
任务7.3　施工方案
先根据混凝土的实验室配合比换算出施工配合比，然后选用搅拌机。现选用250 L、400 L混凝土搅拌机各2台，再根据混凝土施工配合比及搅拌机型号确定搅拌时原材料的一次投料量。先在料斗里装入石子，再装水泥及砂；可在鼓筒里先加水，或在料斗提升进料的同时陆续加水。搅拌时间要符合要求。
上一页
返回
任务7.4　施工进度计划表
施工进度计划表略。
返回
任务7.5　各种资源需要量计划表
7.5.1　主要材料、构配件需要量计划表
主要材料、构配件需要量计划表详见表7.4。
7.5.2　主要机械设备需要量计划表
主要机械设备需要量计划表详见表7.5。
7.5.3　劳动力需要量计划表
劳动力需要量计划表详见表7.6。
返回
任务7.6　主体结构工程施工阶段平面布置图
主体结构工程施工阶段平面布置图如图7.4所示。
返回
图7.1　工程项目组织机构图
返回
表7.1　分部工程质量目标分解
返回
表7.2　单位工程观感质量目标分解
返回
表7.3　混凝土取样计划表
返回
图7.2　施工段划分平面流水作业
返回
图7.3　施工工艺流程图
返回
表7.4　主要材料、构配件需要量计划表
返回
表7.5　主要机械设备需要量计划表
返回
表7.6　劳动力需要量计划表
返回
图7.4　主体结构工程施工阶段平面布置图
