学习情境8　 单位工程施工组织设计
编制任务

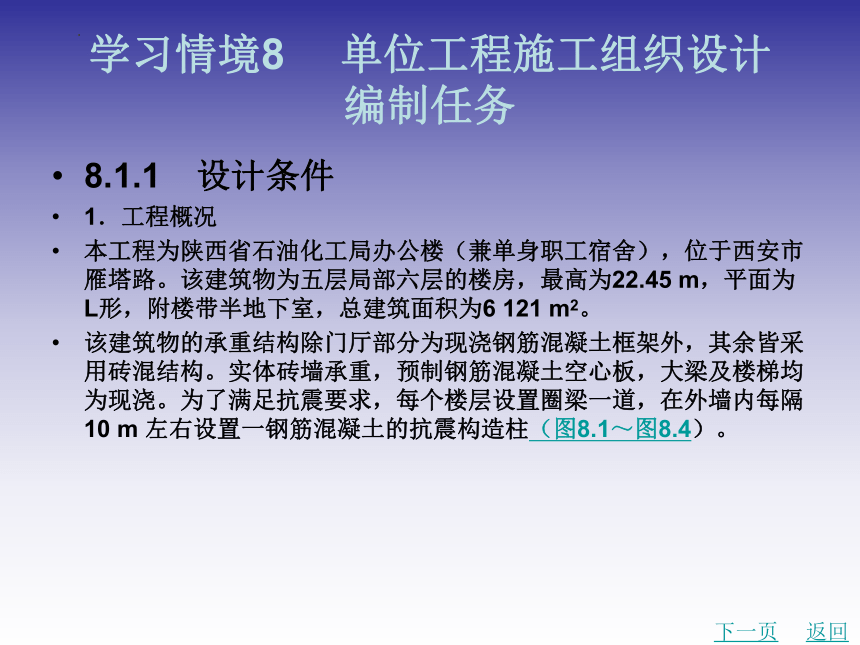

8.1.1　设计条件
1．工程概况
本工程为陕西省石油化工局办公楼（兼单身职工宿舍），位于西安市雁塔路。该建筑物为五层局部六层的楼房，最高为22.45 m，平面为L形，附楼带半地下室，总建筑面积为6 121 m2。
该建筑物的承重结构除门厅部分为现浇钢筋混凝土框架外，其余皆采用砖混结构。实体砖墙承重，预制钢筋混凝土空心板，大梁及楼梯均为现浇。为了满足抗震要求，每个楼层设置圈梁一道，在外墙内每隔10 m 左右设置一钢筋混凝土的抗震构造柱（图8.1～图8.4）。
下一页
返回
学习情境8　 单位工程施工组织设计
编制任务

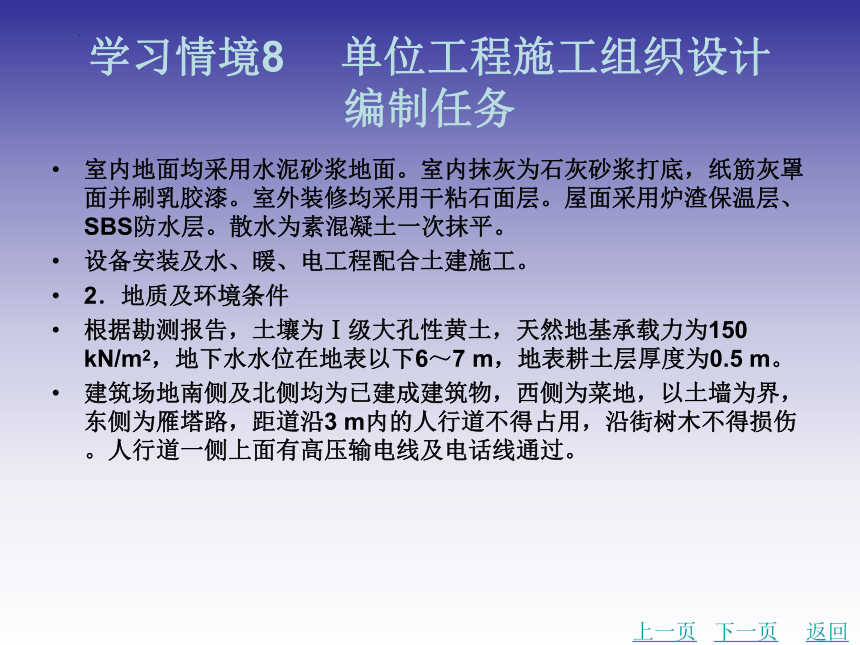

室内地面均采用水泥砂浆地面。室内抹灰为石灰砂浆打底，纸筋灰罩面并刷乳胶漆。室外装修均采用干粘石面层。屋面采用炉渣保温层、SBS防水层。散水为素混凝土一次抹平。
设备安装及水、暖、电工程配合土建施工。
2．地质及环境条件
根据勘测报告，土壤为Ⅰ级大孔性黄土，天然地基承载力为150 kN/m2，地下水水位在地表以下6～7 m，地表耕土层厚度为0.5 m。
建筑场地南侧及北侧均为已建成建筑物，西侧为菜地，以土墙为界，东侧为雁塔路，距道沿3 m内的人行道不得占用，沿街树木不得损伤。人行道一侧上面有高压输电线及电话线通过。
上一页
下一页
返回
学习情境8　 单位工程施工组织设计
编制任务
3．气象条件
施工期间（夏秋两季）主导风向：偏东。雨季为9、10两个月。工程施工期间不遇冬季。
4．施工工期要求
本工程基础部分（前楼±0.000 m以下，附楼地下室-2.350 m以下）已完工。要求于4月1日开工，10月30日竣工。限定总工期为7个月。
5．施工技术经济条件
施工任务由西安市某建筑公司承担，该公司委派一个项目部负责。
上一页
下一页
返回
学习情境8　 单位工程施工组织设计
编制任务

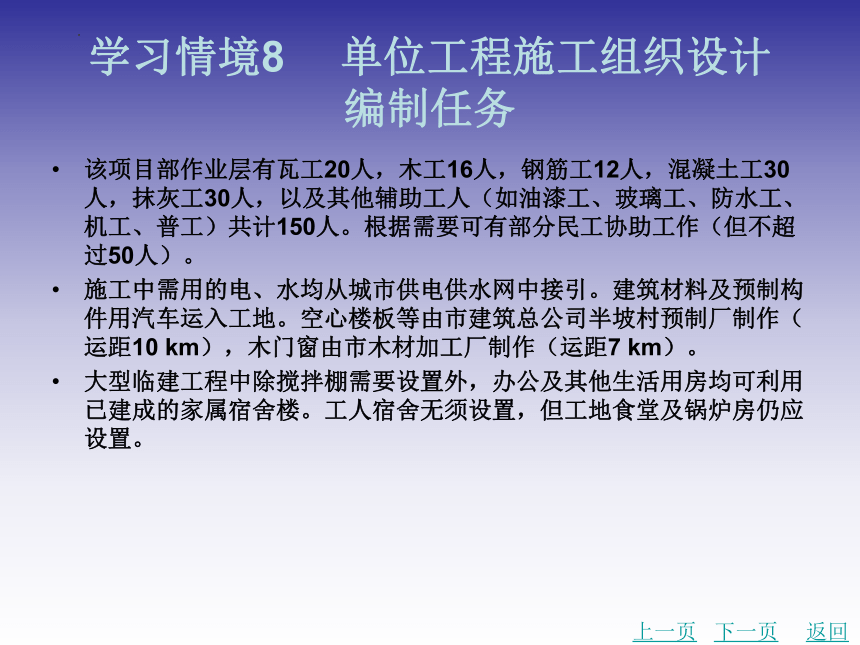

该项目部作业层有瓦工20人，木工16人，钢筋工12人，混凝土工30人，抹灰工30人，以及其他辅助工人（如油漆工、玻璃工、防水工、机工、普工）共计150人。根据需要可有部分民工协助工作（但不超过50人）。
施工中需用的电、水均从城市供电供水网中接引。建筑材料及预制构件用汽车运入工地。空心楼板等由市建筑总公司半坡村预制厂制作（运距10 km），木门窗由市木材加工厂制作（运距7 km）。
大型临建工程中除搅拌棚需要设置外，办公及其他生活用房均可利用已建成的家属宿舍楼。工人宿舍无须设置，但工地食堂及锅炉房仍应设置。
上一页
下一页
返回
学习情境8　 单位工程施工组织设计
编制任务

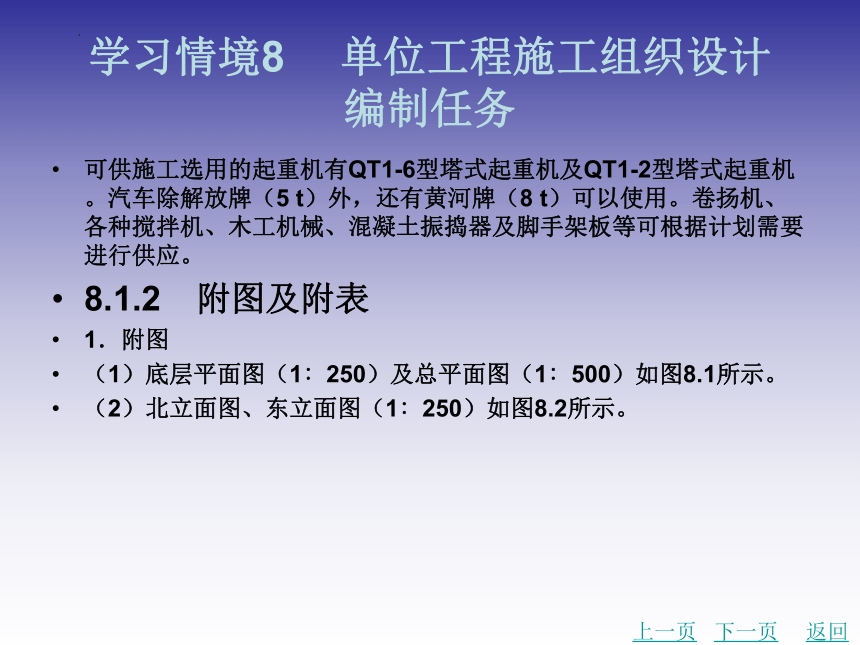

可供施工选用的起重机有QT1-6型塔式起重机及QT1-2型塔式起重机。汽车除解放牌（5 t）外，还有黄河牌（8 t）可以使用。卷扬机、各种搅拌机、木工机械、混凝土振捣器及脚手架板等可根据计划需要进行供应。
8.1.2　附图及附表
1．附图
（1）底层平面图（1∶250）及总平面图（1∶500）如图8.1所示。
（2）北立面图、东立面图（1∶250）如图8.2所示。
上一页
下一页
返回
学习情境8　 单位工程施工组织设计
编制任务

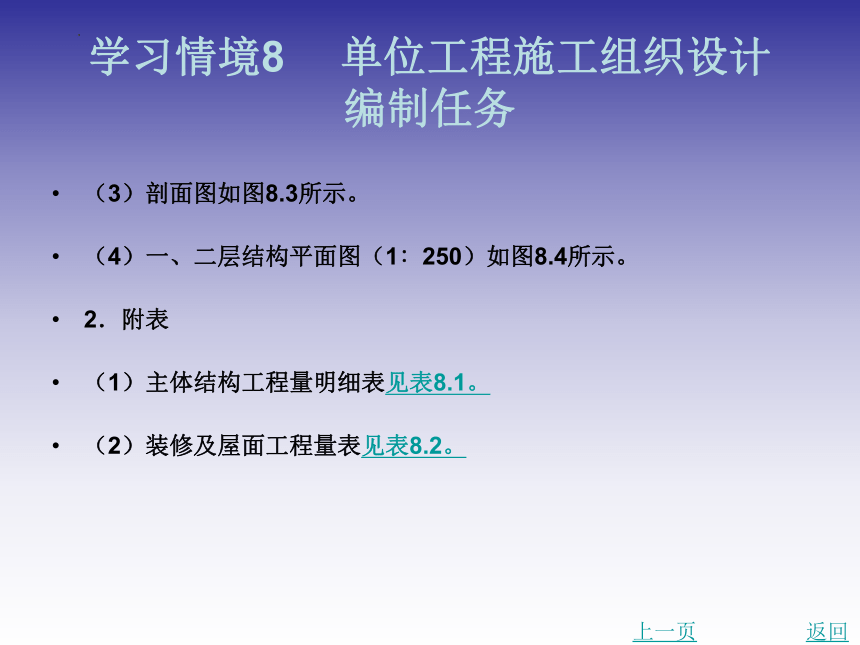

（3）剖面图如图8.3所示。
（4）一、二层结构平面图（1∶250）如图8.4所示。
2．附表
（1）主体结构工程量明细表见表8.1。
（2）装修及屋面工程量表见表8.2。
上一页
返回

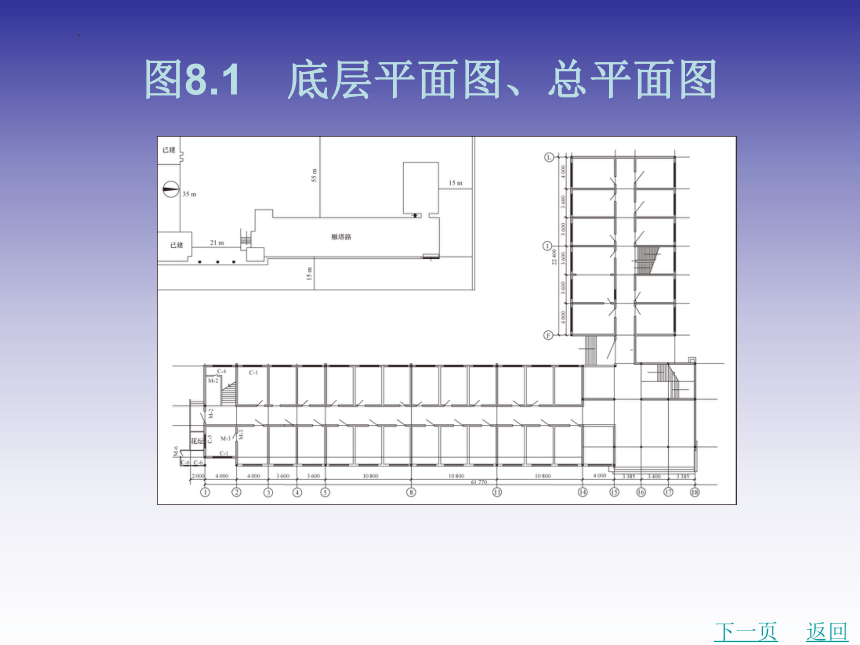

图8.1　底层平面图、总平面图
下一页
返回
图8.2　北立面图、东立面图
上一页
下一页
返回
图8.3　剖面图
上一页
下一页
返回
图8.4　一、二层结构平面图
上一页
返回
表8.1　主体结构工程量明细表（一）
下一页
返回
表8.1　主体结构工程量明细表（二）
上一页
下一页
返回
表8.1　主体结构工程量明细表（三）
上一页
返回
表8.2　室内外装修及屋面工程量表
