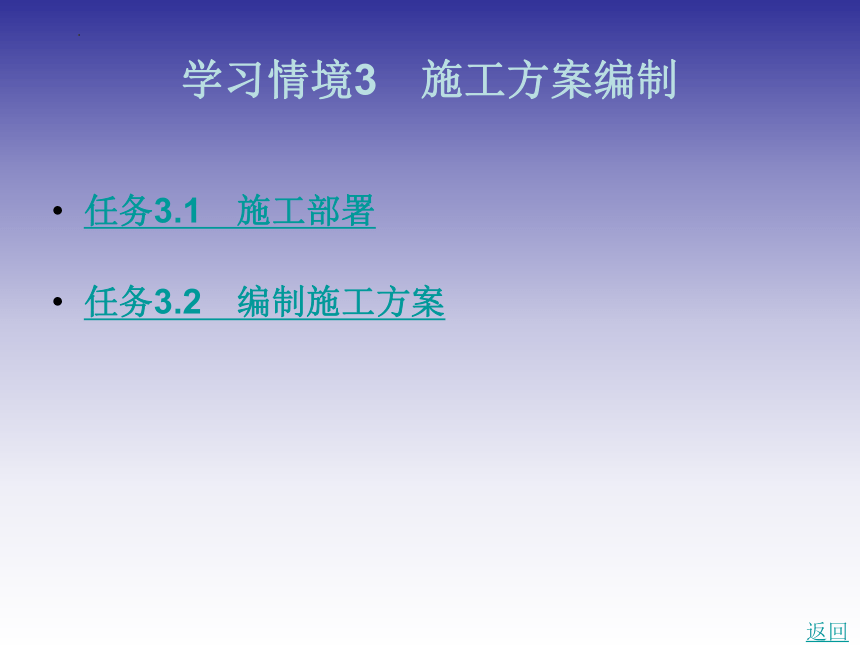

学习情境3　施工方案编制
任务3.1　施工部署
任务3.2　编制施工方案
返回
任务3.1　施工部署

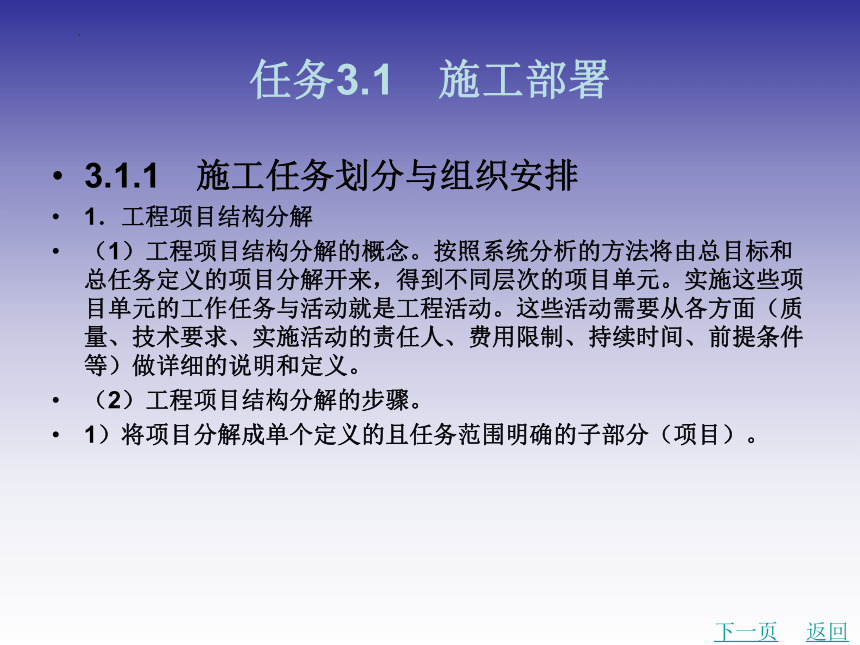

3.1.1　施工任务划分与组织安排
1．工程项目结构分解
（1）工程项目结构分解的概念。按照系统分析的方法将由总目标和总任务定义的项目分解开来，得到不同层次的项目单元。实施这些项目单元的工作任务与活动就是工程活动。这些活动需要从各方面（质量、技术要求、实施活动的责任人、费用限制、持续时间、前提条件等）做详细的说明和定义。
（2）工程项目结构分解的步骤。
1）将项目分解成单个定义的且任务范围明确的子部分（项目）。
下一页
返回
任务3.1　施工部署

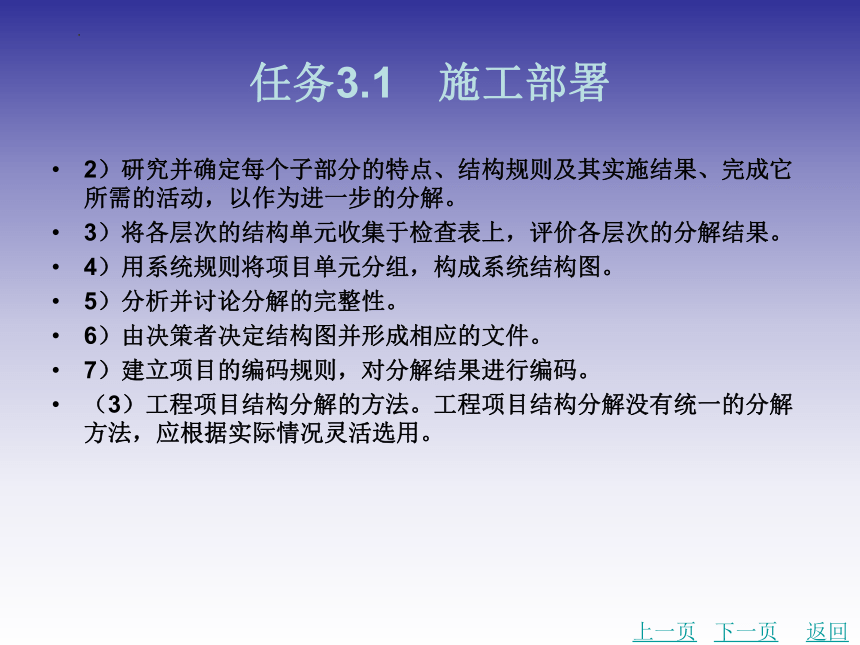

2）研究并确定每个子部分的特点、结构规则及其实施结果、完成它所需的活动，以作为进一步的分解。
3）将各层次的结构单元收集于检查表上，评价各层次的分解结果。
4）用系统规则将项目单元分组，构成系统结构图。
5）分析并讨论分解的完整性。
6）由决策者决定结构图并形成相应的文件。
7）建立项目的编码规则，对分解结果进行编码。
（3）工程项目结构分解的方法。工程项目结构分解没有统一的分解方法，应根据实际情况灵活选用。
上一页
下一页
返回
任务3.1　施工部署

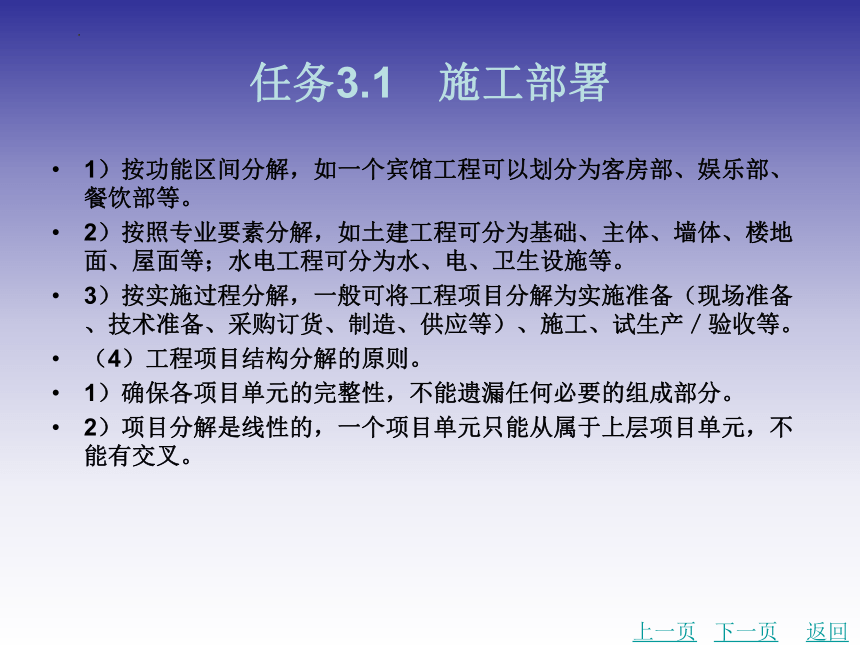

1）按功能区间分解，如一个宾馆工程可以划分为客房部、娱乐部、餐饮部等。
2）按照专业要素分解，如土建工程可分为基础、主体、墙体、楼地面、屋面等；水电工程可分为水、电、卫生设施等。
3）按实施过程分解，一般可将工程项目分解为实施准备（现场准备、技术准备、采购订货、制造、供应等）、施工、试生产／验收等。
（4）工程项目结构分解的原则。
1）确保各项目单元的完整性，不能遗漏任何必要的组成部分。
2）项目分解是线性的，一个项目单元只能从属于上层项目单元，不能有交叉。
上一页
下一页
返回
任务3.1　施工部署

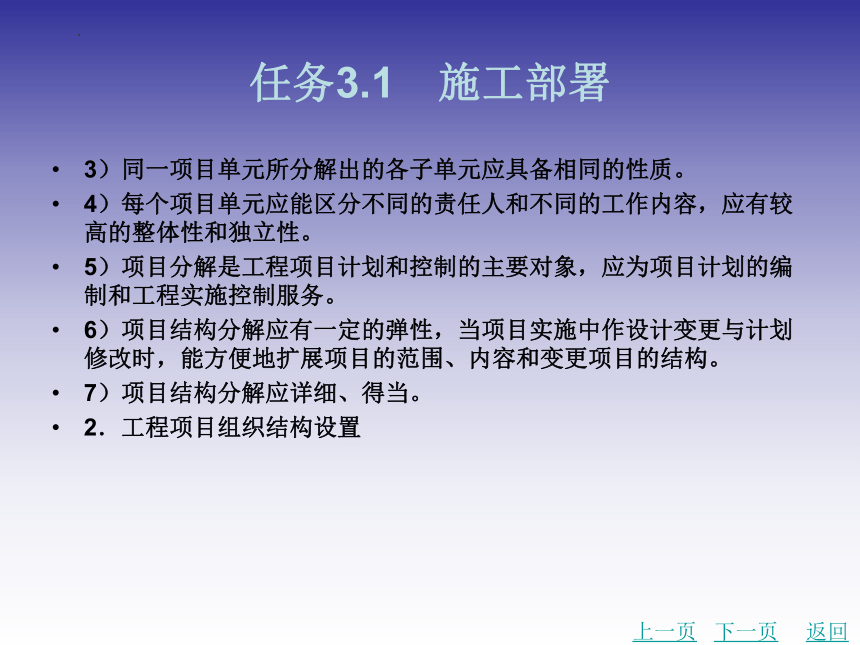

3）同一项目单元所分解出的各子单元应具备相同的性质。
4）每个项目单元应能区分不同的责任人和不同的工作内容，应有较高的整体性和独立性。
5）项目分解是工程项目计划和控制的主要对象，应为项目计划的编制和工程实施控制服务。
6）项目结构分解应有一定的弹性，当项目实施中作设计变更与计划修改时，能方便地扩展项目的范围、内容和变更项目的结构。
7）项目结构分解应详细、得当。
2．工程项目组织结构设置
上一页
下一页
返回
任务3.1　施工部署

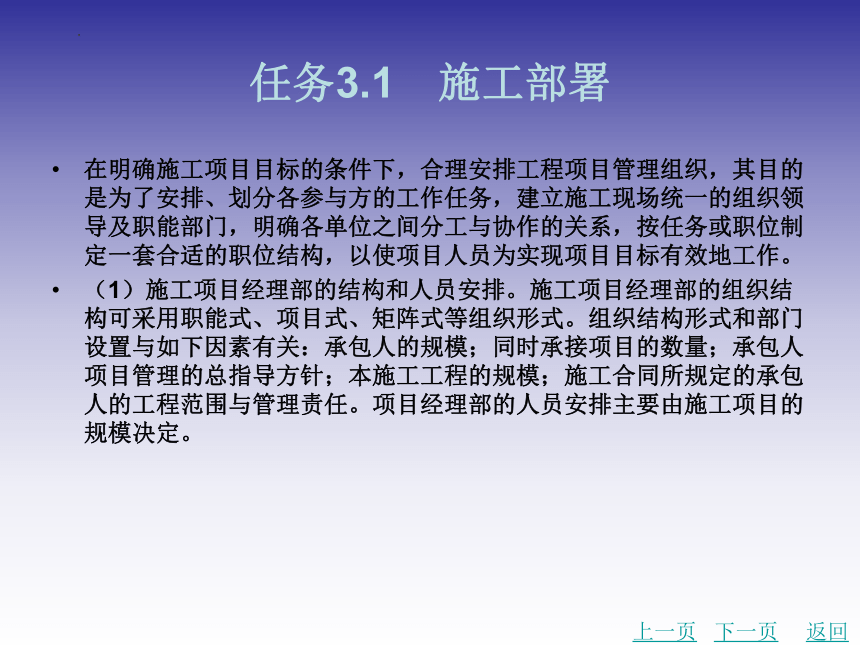

在明确施工项目目标的条件下，合理安排工程项目管理组织，其目的是为了安排、划分各参与方的工作任务，建立施工现场统一的组织领导及职能部门，明确各单位之间分工与协作的关系，按任务或职位制定一套合适的职位结构，以使项目人员为实现项目目标有效地工作。
（1）施工项目经理部的结构和人员安排。施工项目经理部的组织结构可采用职能式、项目式、矩阵式等组织形式。组织结构形式和部门设置与如下因素有关：承包人的规模；同时承接项目的数量；承包人项目管理的总指导方针；本施工工程的规模；施工合同所规定的承包人的工程范围与管理责任。项目经理部的人员安排主要由施工项目的规模决定。
上一页
下一页
返回
任务3.1　施工部署

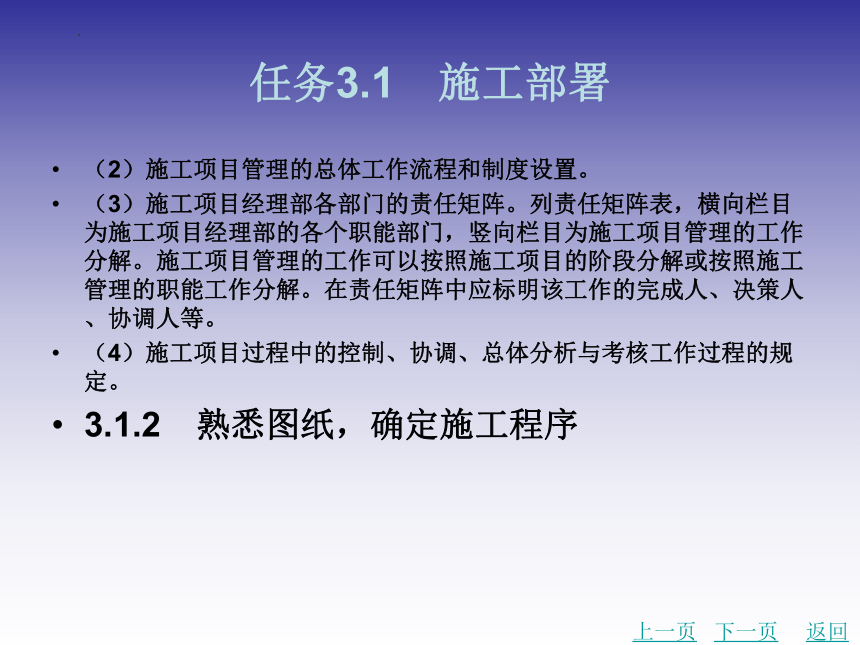

（2）施工项目管理的总体工作流程和制度设置。
（3）施工项目经理部各部门的责任矩阵。列责任矩阵表，横向栏目为施工项目经理部的各个职能部门，竖向栏目为施工项目管理的工作分解。施工项目管理的工作可以按照施工项目的阶段分解或按照施工管理的职能工作分解。在责任矩阵中应标明该工作的完成人、决策人、协调人等。
（4）施工项目过程中的控制、协调、总体分析与考核工作过程的规定。
3.1.2　熟悉图纸，确定施工程序
上一页
下一页
返回
任务3.1　施工部署

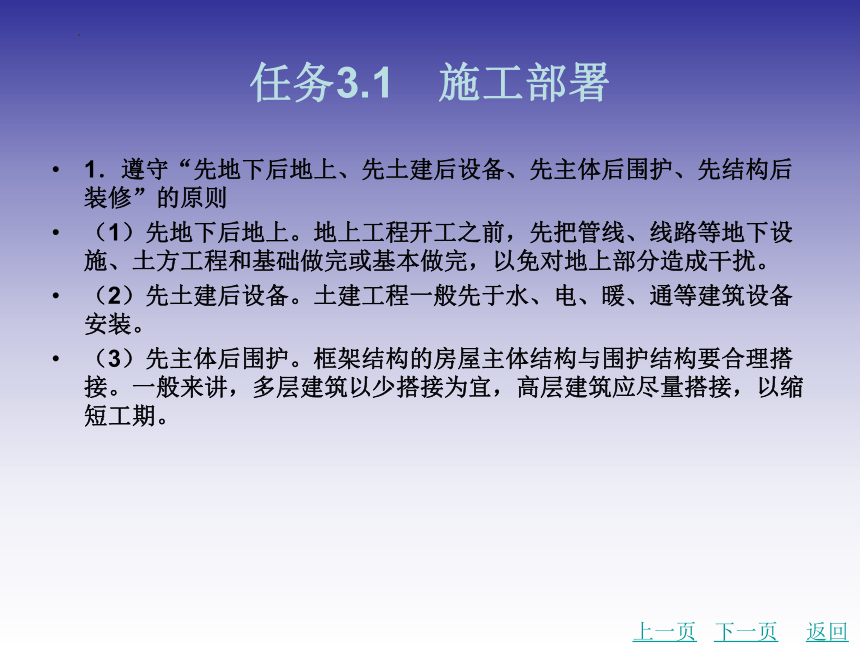

1．遵守“先地下后地上、先土建后设备、先主体后围护、先结构后装修”的原则
（1）先地下后地上。地上工程开工之前，先把管线、线路等地下设施、土方工程和基础做完或基本做完，以免对地上部分造成干扰。
（2）先土建后设备。土建工程一般先于水、电、暖、通等建筑设备安装。
（3）先主体后围护。框架结构的房屋主体结构与围护结构要合理搭接。一般来讲，多层建筑以少搭接为宜，高层建筑应尽量搭接，以缩短工期。
上一页
下一页
返回
任务3.1　施工部署

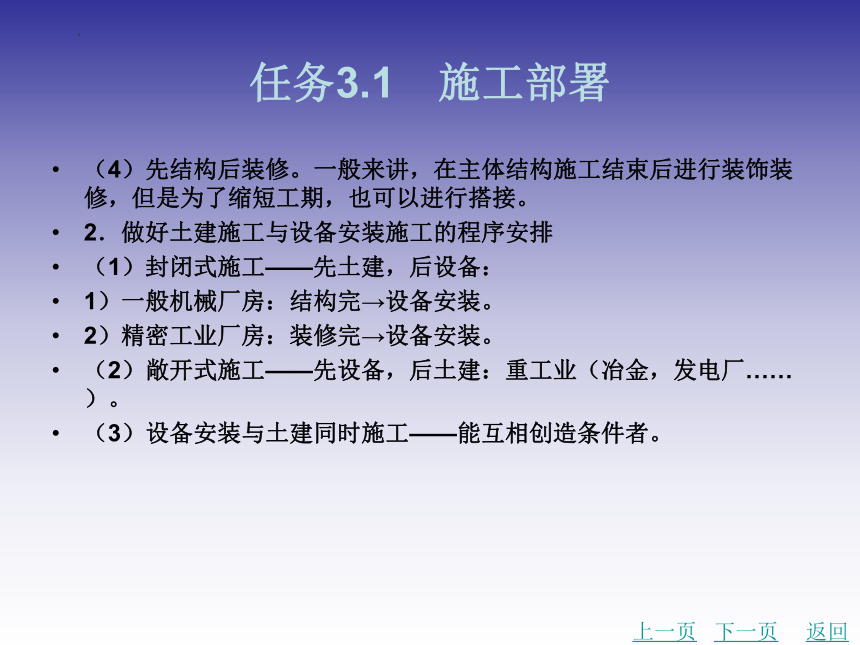

（4）先结构后装修。一般来讲，在主体结构施工结束后进行装饰装修，但是为了缩短工期，也可以进行搭接。
2．做好土建施工与设备安装施工的程序安排
（1）封闭式施工——先土建，后设备：
1）一般机械厂房：结构完→设备安装。
2）精密工业厂房：装修完→设备安装。
（2）敞开式施工——先设备，后土建：重工业（冶金，发电厂……）。
（3）设备安装与土建同时施工——能互相创造条件者。
上一页
下一页
返回
任务3.1　施工部署

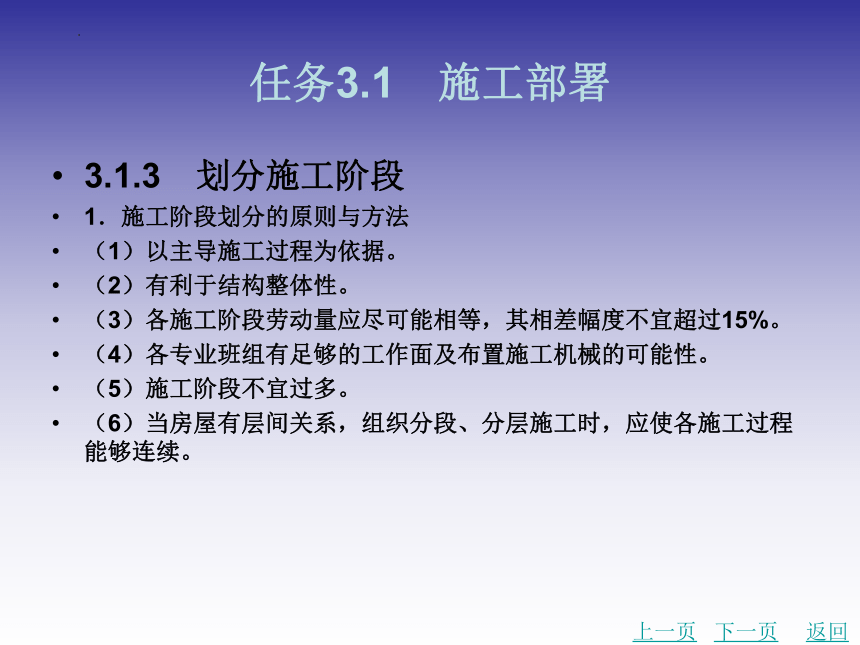

3.1.3　划分施工阶段
1．施工阶段划分的原则与方法
（1）以主导施工过程为依据。
（2）有利于结构整体性。
（3）各施工阶段劳动量应尽可能相等，其相差幅度不宜超过15%。
（4）各专业班组有足够的工作面及布置施工机械的可能性。
（5）施工阶段不宜过多。
（6）当房屋有层间关系，组织分段、分层施工时，应使各施工过程能够连续。
上一页
下一页
返回
任务3.1　施工部署

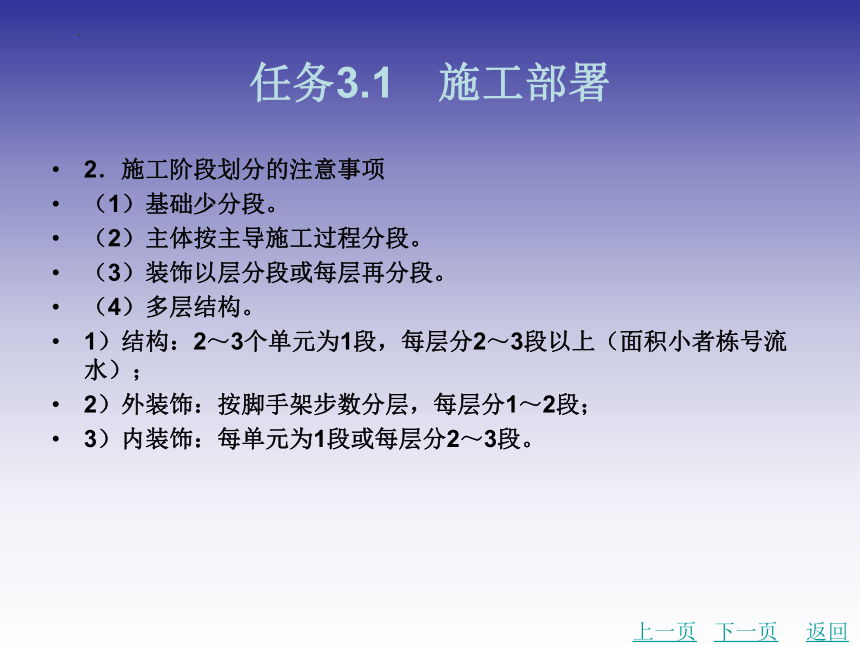

2．施工阶段划分的注意事项
（1）基础少分段。
（2）主体按主导施工过程分段。
（3）装饰以层分段或每层再分段。
（4）多层结构。
1）结构：2～3个单元为1段，每层分2～3段以上（面积小者栋号流水）；
2）外装饰：按脚手架步数分层，每层分1～2段；
3）内装饰：每单元为1段或每层分2～3段。
上一页
下一页
返回
任务3.1　施工部署

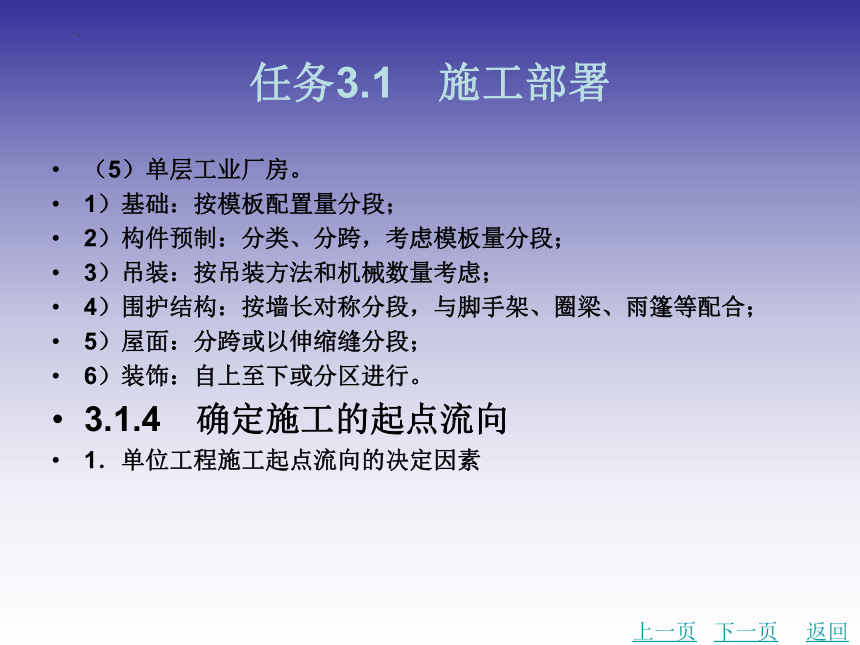

（5）单层工业厂房。
1）基础：按模板配置量分段；
2）构件预制：分类、分跨，考虑模板量分段；
3）吊装：按吊装方法和机械数量考虑；
4）围护结构：按墙长对称分段，与脚手架、圈梁、雨篷等配合；
5）屋面：分跨或以伸缩缝分段；
6）装饰：自上至下或分区进行。
3.1.4　确定施工的起点流向
1．单位工程施工起点流向的决定因素
上一页
下一页
返回
任务3.1　施工部署
（1）施工方法是确定施工起点和流向的关键因素（顺作法和逆作法）。
（2）生产工艺或使用要求。
（3）单位工程各部分的施工繁简程度。
（4）高低层或高低跨并列时，应从高低层或高低跨并列处开始施工。
（5）工程现场条件和施工机械。
（6）组织施工的分层分段（伸缩缝、沉降缝、施工缝等）。
（7）分部工程或施工阶段的特点及其相互关系。
上一页
下一页
返回
任务3.1　施工部署
2．装饰装修工程的一般流向
（1）室外装饰装修。装修工程竖向的施工流向比较复杂，一般室外装修可以采用自上而下的流向。
（2）室内装饰装修。室内装修可以采用“自上而下”“自下而上”和“自中而下再自上而中”三种流向。
1）“自上而下”是指主体结构封顶、屋面防水层完成后，装修工程由顶层开始逐层向下的施工流向，一般有水平向下和垂直向下两种形式，如图3.1所示。
上一页
下一页
返回
任务3.1　施工部署
2）“自下而上”是指主体结构施工到三层以上时（上有二层楼板，确保底层施工安全），装修工程从底层开始逐层向上的施工流向，一般有水平向上和垂直向上两种形式，如图3.2所示。
3）“自中而下再自上而中”的施工流向，综合了前两种流向的优缺点。其一般适用于高层建筑的装修施工，即当裙房主体工程完工后，便可自中而下进行装修。当主楼主体工程结束后，再自上而中进行装修，如图3.3所示。
3.1.5　确定施工顺序
1．确定原则
上一页
下一页
返回
任务3.1　施工部署
（1）遵守施工程序。
（2）必须符合施工工艺的要求。
（3）与施工方法协调一致。
（4）符合施工组织的要求。
（5）必须考虑施工质量的要求。
（6）应考虑当地气候条件。
（7）应考虑施工安全的要求。
2．装配式单层工业厂房的施工顺序
上一页
下一页
返回
任务3.1　施工部署
装配式单层工业厂房的施工，一般可分为基础工程、构件预制工程、结构吊装工程、围护工程、屋面及装饰工程、设备安装工程等施工阶段。装配式单层工业厂房的施工顺序如图3.4所示。
3．多层混合结构房屋的施工顺序
多层混合结构房屋是当前用量大的建筑工程之一，尤其是住宅房屋的比重大，这种房屋施工一般可划分为基础工程、主体结构工程、屋面及装饰工程三个阶段。如图3.5所示为某四层混合结构住宅房屋的施工顺序。
4．高层全现浇钢筋混凝土框架结构房屋的施工顺序
上一页
下一页
返回
任务3.1　施工部署
钢筋混凝土框架结构多用于多层民用房屋和工业厂房，也常用于高层建筑。这类房屋的施工，一般可划分为地下工程、主体结构工程、围护工程和装饰工程四个阶段。如图3.6所示为某高层全现浇钢筋混凝土框架结构房屋的施工顺序。
上一页
返回
任务3.2　编制施工方案
3.2.1　主要施工方法和施工机械的选择
1．主要施工方法的选择
（1）选择施工方法的基本要求。首先，应着重考虑主导施工过程的要求。其次，应符合施工组织总设计的要求；满足施工技术要求；符合提高工厂化、机械化程度的要求；符合先进、合理、可行、经济的要求；满足工期、质量、成本和安全的要求。
（2）主导施工过程施工方法选择的内容。
1）土石方工程。
①计算土石方工程量，进行土石方调配，绘制土方调配图。
下一页
返回
任务3.2　编制施工方案
②确定土方边坡坡度或土壁支撑形式。
③确定土方开挖方法或石方爆破方法，选择挖土机械或爆破机具、材料。
④选择排除地表水、降低地下水水位的方法，确定排水沟、集水井的位置和构造，确定井点降水的高程布置和平面布置，选择所需水泵及其他设备的型号及数量。
2）基础工程。
①确定地基处理方法及技术要点。
②确定地下室的防水要点。如防水卷材铺贴方法，防水混凝土施工缝的留置及做法。
上一页
下一页
返回
任务3.2　编制施工方案
③预制桩的入土方法及设备选择；灌注桩的成孔方法及设备的选择。
3）砌筑工程。
①选择砖墙的组砌方法及质量要求。
②弹线及皮数杆的控制要求。
4）钢筋混凝土工程。
①选择模板类型及支模方法，对于特殊构件模板应进行模板设计及绘制模板排列图。
②选择钢筋的加工、绑扎、焊接方法。
上一页
下一页
返回
任务3.2　编制施工方案
③选择混凝土的搅拌、运输、浇筑、振捣、养护方法，确定所需设备类型及数量，确定施工缝的留设位置及施工缝的处理方法。
④选择预应力混凝土的施工方法及其所需设备的类型和数量。
5）结构安装工程。
①选择吊装机械的种类、型号及数量。
②确定构件的预制及堆放要求，确定结构吊装方法及起重机开行路线，绘制构件平面布置及起重机开行路线图。
6）屋面工程。确定各个构造层次施工的操作要求及各种材料的使用要求。
上一页
下一页
返回
任务3.2　编制施工方案
7）装饰工程。
①确定各种装修的操作要求及方法。
②确定工艺流程和施工组织，尽可能组织结构、装修穿插施工，室内外装修交叉施工，以缩短工期。
8）现场垂直、水平运输及脚手架搭设。
①选择垂直、水平运输方式，验算起重参数，确定起重机位置或开行路线。
②确定脚手架搭设方法及安全网的挂设方法。
2．主要施工机械的选择
上一页
下一页
返回
任务3.2　编制施工方案
（1）首先选择主导工程的施工机械。
（2）各种辅助机械中，运输工具应与主导机械的生产能力协调配套，以充分发挥主导机械的效率。
（3）在同一工地上，应力求建筑机械的种类和型号尽可能少，以利于机械管理，尽量一机多能，提高机械使用率。
（4）选择机械时，应考虑充分发挥施工单位现有机械的能力。当本单位的机械能力不能满足工程需要时，则应购置或租赁新型或多用途的机械。
3.2.2　施工方案技术经济评价
上一页
下一页
返回
任务3.2　编制施工方案
1．定性分析评价
（1）工人在施工操作上的难易程度和安全可靠性。
（2）为后续工程创造有利条件的可能性。
（3）利用现有或取得施工机械的可能性。
（4）施工方案对冬、雨期施工的适应性。
（5）为现场文明施工创造有利条件的可能性。
2．定量分析评价
（1）多指标分析评价法。
上一页
下一页
返回
任务3.2　编制施工方案
1）工期指标。在确保工程质量和施工安全的条件下，以国家规定的平均工期为参考，以合同工期为目标，满足工期指标并尽可能缩短工期。
2）单位建筑面积造价。即
单位建筑面积造价（元/m2）＝施工实际费用／建筑总面积
3）主要材料消耗指标。即
主要材料节约量＝预算用量－施工组织设计计划量
主要材料节约率＝（主要材料节约量／主要材料预算量）×100%
4）降低成本指标。即
降低成本率＝（1－计划成本/预算成本）×100%
上一页
下一页
返回
任务3.2　编制施工方案
5）投资额。当选定的施工方案需要增加新的投资（如购买新的机械设备等）时，对增加的投资额加以比较。
（2）综合指标分析评价法。当几个方案的指标互有优势时，则先分别计算各方案的各项指标，然后将各项指标的值按照一定的计算方法进行综合，得到一个指标后，再进行分析比较。
一般先根据各项指标在技术经济分析中的重要性，分别定出权值Wi，然后根据某一指标在各方案的优劣程度定出其相应分值Cij，最后得出综合指标Aj。假设有m个方案和n种指标，则 j 方案的综合指标 Aj 按式（3-1）计算：
综合指标最大者为最优方案。
上一页
返回
图3.1　室内装饰装修工程自上而下的流向
返回
图3.2　室内装饰装修工程自下而上的流向
返回
图3.3　某高层建筑装饰装修工程自中而下再自上而中的流向
返回
图3.4　装配式单层工业厂房的施工顺序
返回
图3.5　某四层混合结构住宅房屋的施工顺序
返回
图3.6　某高层全现浇钢筋混凝土框架结构房屋的施工顺序
返回
