(共100张PPT)

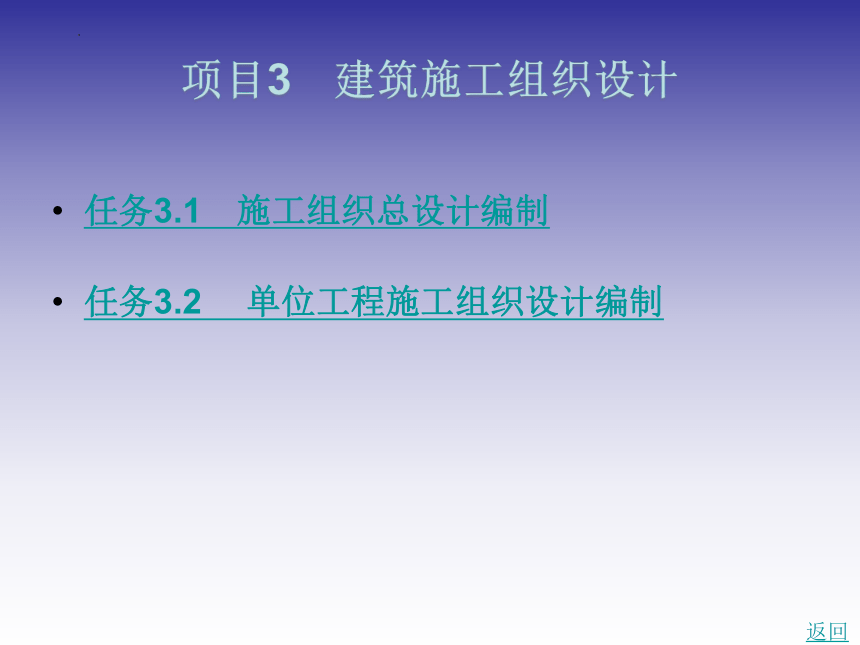

项目3　建筑施工组织设计
任务3.1　施工组织总设计编制
任务3.2　 单位工程施工组织设计编制
返回
任务３.１　施工组织总设计编制
3.1.1　施工组织总设计的作用
(１)为建设项目或建筑群的施工工作出全局性的战略部署;
(２)为施工准备工作、保证资源供应提供依据;
(３)为建设单位编制工程建设计划提供依据;
(４)为施工单位编制施工组织设计和单位工程施工组织设计提供依据;
(５)为组织整个施工作业提供科学方案和实施步骤;
(６)为确定设计方案的施工可行性和经济合理性提供依据.
3.1.2　施工组织总设计的编制依据
(１)计划文件及有关合同;
下一页
返回
任务３.１　施工组织总设计编制

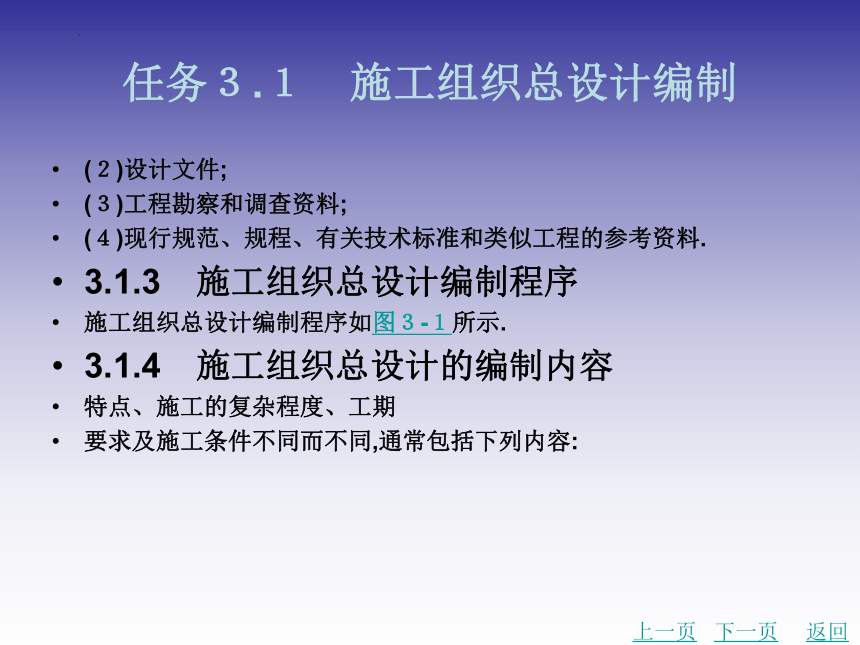

(２)设计文件;
(３)工程勘察和调查资料;
(４)现行规范、规程、有关技术标准和类似工程的参考资料.
3.1.3　施工组织总设计编制程序 　
施工组织总设计编制程序如图３-１所示.
3.1.4　施工组织总设计的编制内容
特点、施工的复杂程度、工期
要求及施工条件不同而不同,通常包括下列内容:
上一页
下一页
返回
任务３.１　施工组织总设计编制

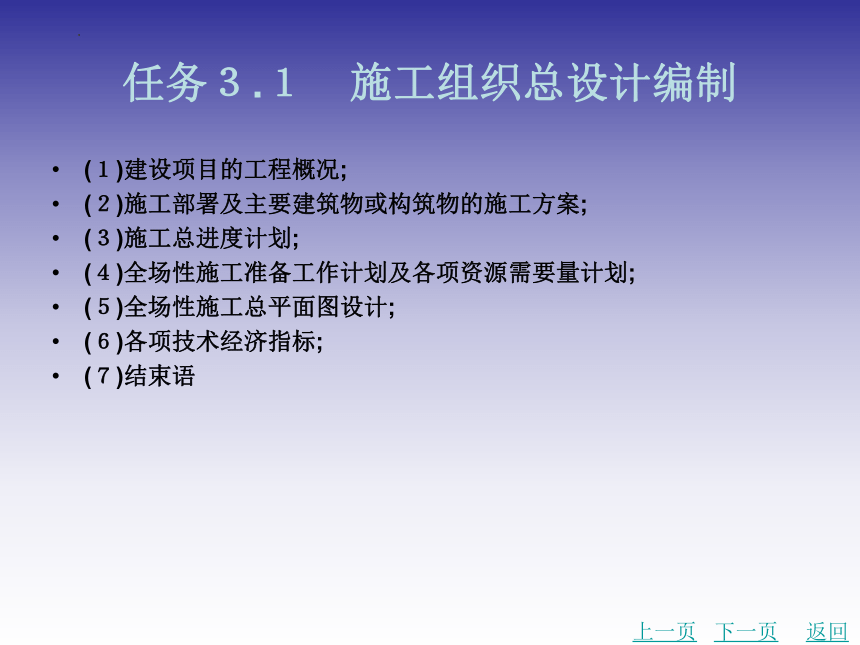

(１)建设项目的工程概况;
(２)施工部署及主要建筑物或构筑物的施工方案;
(３)施工总进度计划;
(４)全场性施工准备工作计划及各项资源需要量计划;
(５)全场性施工总平面图设计;
(６)各项技术经济指标;
(７)结束语
上一页
下一页
返回
任务３.１　施工组织总设计编制

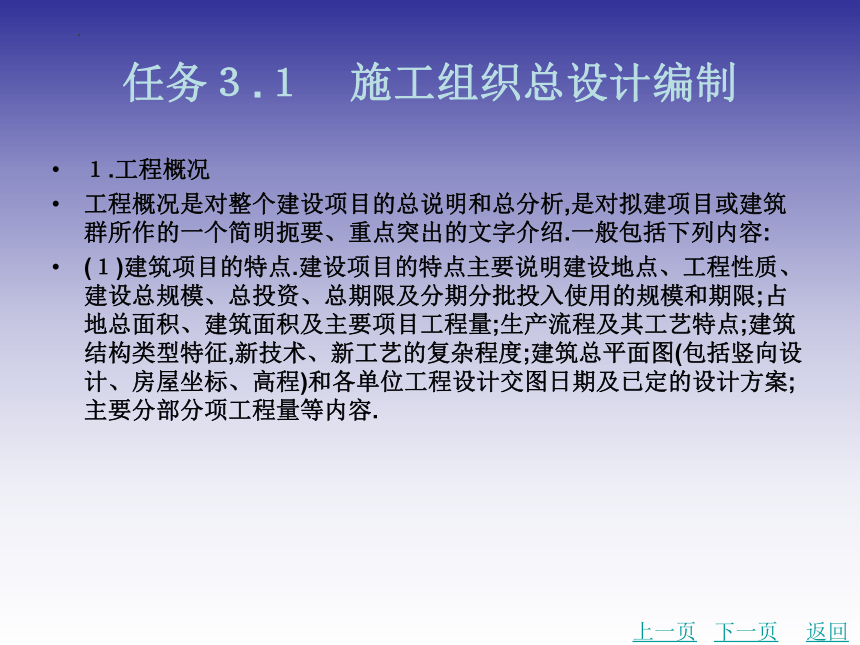

１.工程概况
工程概况是对整个建设项目的总说明和总分析,是对拟建项目或建筑群所作的一个简明扼要、重点突出的文字介绍.一般包括下列内容:
(１)建筑项目的特点.建设项目的特点主要说明建设地点、工程性质、建设总规模、总投资、总期限及分期分批投入使用的规模和期限;占地总面积、建筑面积及主要项目工程量;生产流程及其工艺特点;建筑结构类型特征,新技术、新工艺的复杂程度;建筑总平面图(包括竖向设计、房屋坐标、高程)和各单位工程设计交图日期及已定的设计方案;主要分部分项工程量等内容.
上一页
下一页
返回
任务３.１　施工组织总设计编制
(２)建设地区特征.建设地区特征主要说明气象、地形、地质和水文情况,当地资源情况,交通运输情况,水、电及其他动力情况,劳动力和生活设施情况,地方建筑企业情况等内容.
(３)施工条件及其他内容.施工条件主要说明各参与施工单位的生产能力、管理能力、技术水平、施工经验等,以及主要设备、材料和特殊物资供应情况等内容.其他内容主要说明有关建设项目的决议和协议,土地征用范围、数量和居民搬迁时间情况等.
上一页
下一页
返回
任务３.１　施工组织总设计编制

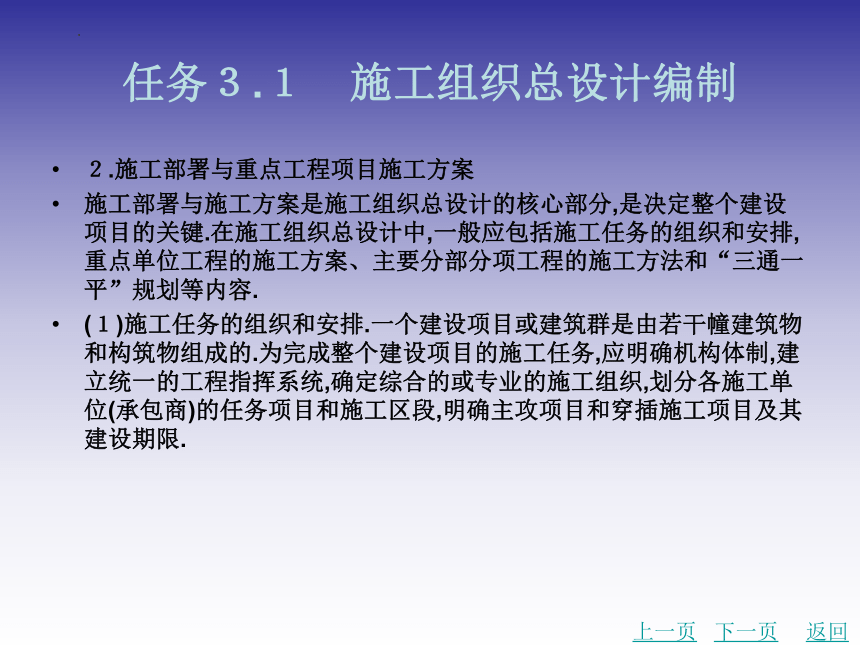

２.施工部署与重点工程项目施工方案
施工部署与施工方案是施工组织总设计的核心部分,是决定整个建设项目的关键.在施工组织总设计中,一般应包括施工任务的组织和安排,重点单位工程的施工方案、主要分部分项工程的施工方法和“三通一平”规划等内容.
(１)施工任务的组织和安排.一个建设项目或建筑群是由若干幢建筑物和构筑物组成的.为完成整个建设项目的施工任务,应明确机构体制,建立统一的工程指挥系统,确定综合的或专业的施工组织,划分各施工单位(承包商)的任务项目和施工区段,明确主攻项目和穿插施工项目及其建设期限.
上一页
下一页
返回
任务３.１　施工组织总设计编制
(２)重点单位工程的施工方案.重点单位工程的施工方案主要是根据设计方案和指定采用的新结构、新技术、新工艺来确定的.拟订重点单位工程施工方案的目的是为了进行技术和资源的准备工作,同时也是为了施工的顺利开展及合理的现场布置.具体的施工方案可在编制单位工程施工组织设计时确定.
(３)主要分部分项工程的施工方法.主要分部分项工程一般是指工程量大、占用工期长、对工程质量起关键作用的工程,如土石方、砌体、混凝土、钢筋混凝土结构、钢结构、设备安装、管道等工程.因此,在确定主要分部分项工程的施工方法时,应结合建设项目的特点和当地的实际情况,尽可能地采取工厂化、机械化的施工方法.
上一页
下一页
返回
任务３.１　施工组织总设计编制
１)工厂化施工.按照实行建筑工业化的方针和逐步扩大预制装配化程度,积极采用先进的生产和施工工艺,努力进行墙体技术改革,妥善安排钢筋混凝土构件生产、木材加工、木制品加工、混凝土搅拌、金属构件加工、机械修理和砂、石、灰的生产等.
２)机械化施工.机械化施工就是努力提高施工机械化程度,在充分利用并发挥现有机械能力的基础上,针对薄弱环节,制订配套和改造更新的规划,增添新型的高效节能机械,以提高机械动力的装备程度,扩大机械化施工范围.
上一页
下一页
返回
任务３.１　施工组织总设计编制
(４)“三通一平”规划.在建设项目施工用地范围内,修通道路,接通施工用水、用电和平整好施工场地,一般简称“三通一平”.“三通一平”规划是施工准备工作的重要内容,也是单位工程开工的必要条件.对一个建设项目或建筑群而言,全场性“三通一平”应有计划、有步骤、分阶段地进行,在施工组织总设计中应作出规划.
１)施工道路.施工道路是组织大量物资进场的运输动脉,在施工组织总设计中应对现场内外施工道路作出规划.首先,必须接通场地外主要干道,使之与国家、地方公路干线和各仓库、材料堆场等相连,尽量减少中间转运,节约运输费用;其次,要接通场内临时道路,并尽量利用拟建的永久性道路.为了使施工时不损坏路面和加快修筑速度,可以先做路基,待建设工程完毕后再做路面.
上一页
下一页
返回
任务３.１　施工组织总设计编制

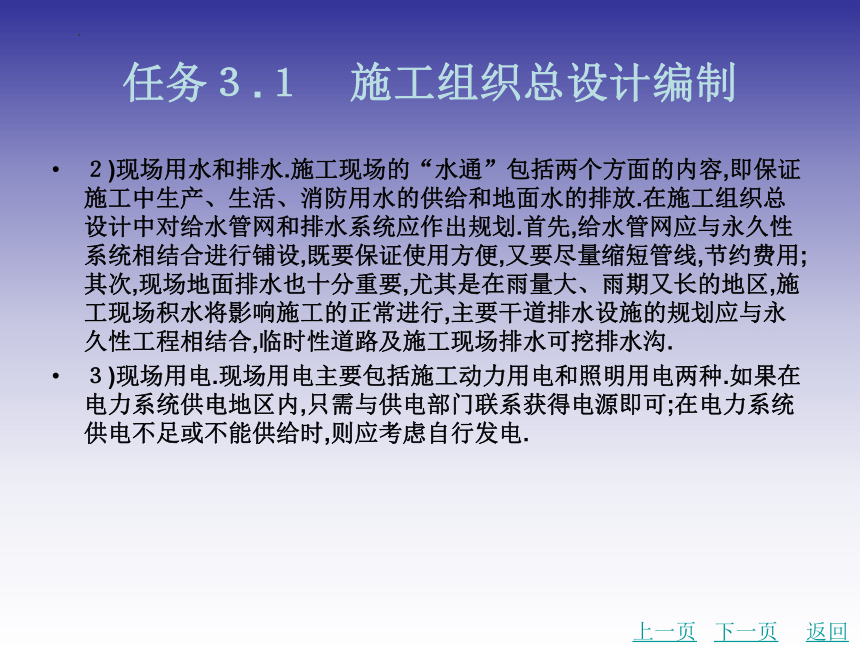

２)现场用水和排水.施工现场的“水通”包括两个方面的内容,即保证施工中生产、生活、消防用水的供给和地面水的排放.在施工组织总设计中对给水管网和排水系统应作出规划.首先,给水管网应与永久性系统相结合进行铺设,既要保证使用方便,又要尽量缩短管线,节约费用;其次,现场地面排水也十分重要,尤其是在雨量大、雨期又长的地区,施工现场积水将影响施工的正常进行,主要干道排水设施的规划应与永久性工程相结合,临时性道路及施工现场排水可挖排水沟.
３)现场用电.现场用电主要包括施工动力用电和照明用电两种.如果在电力系统供电地区内,只需与供电部门联系获得电源即可;在电力系统供电不足或不能供给时,则应考虑自行发电.
上一页
下一页
返回
任务３.１　施工组织总设计编制

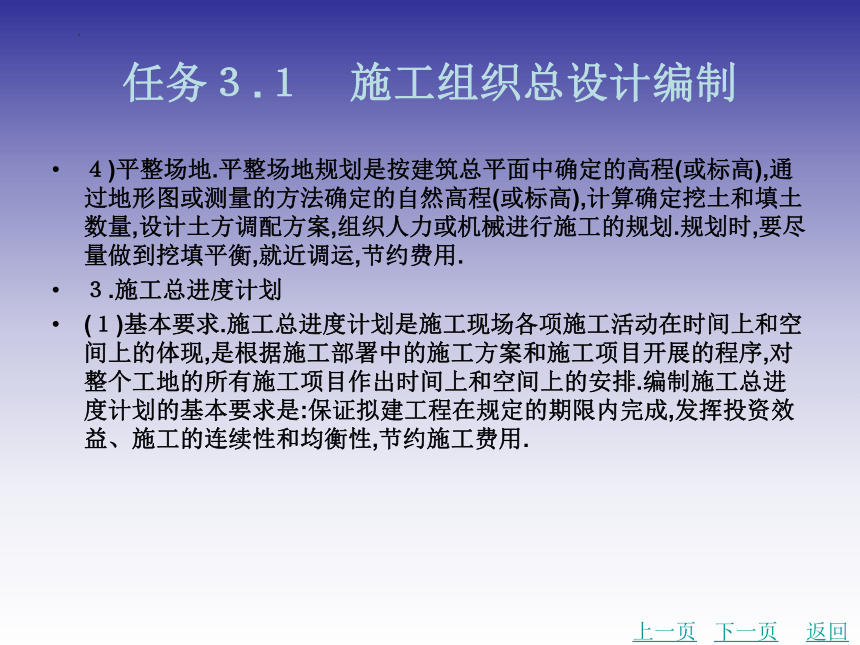

４)平整场地.平整场地规划是按建筑总平面中确定的高程(或标高),通过地形图或测量的方法确定的自然高程(或标高),计算确定挖土和填土数量,设计土方调配方案,组织人力或机械进行施工的规划.规划时,要尽量做到挖填平衡,就近调运,节约费用.
３.施工总进度计划
(１)基本要求.施工总进度计划是施工现场各项施工活动在时间上和空间上的体现,是根据施工部署中的施工方案和施工项目开展的程序,对整个工地的所有施工项目作出时间上和空间上的安排.编制施工总进度计划的基本要求是:保证拟建工程在规定的期限内完成,发挥投资效益、施工的连续性和均衡性,节约施工费用.
上一页
下一页
返回
任务３.１　施工组织总设计编制
施工总进度计划的作用在于确定各个建筑物及其主要工种、分项工程、准备工作和全工地性工程的施工期限及开工和竣工的日期,从而确定所需劳动力、原材料、成品、半成品、施工机械的数量和调配,以及现场临时设施的数量、水电供应数量和能源、交通的需要数量等.
(２)施工总进度计划的编制原则.
１)在保证劳动力、物资以及资金消耗量最小的情况下,合理安排施工顺序,按规定工期完成施工任务;
２)采用合理的施工方法,使建设项目的施工保持连续、均衡、有节奏地进行;
３)在计划全年度施工任务时,要尽可能按季度均匀分配基本建设投资.
上一页
下一页
返回
任务３.１　施工组织总设计编制
(３)施工总进度计划的内容.
１)计算主要工程项目的工程量.主要工程项目工程量计算应根据建设项目的特点,分以下两步进行:
①划分项目.项目的划分不宜过多,应突出重点,主要的工程项目单独列出,次要的同类型项目可以合并.
②计算各主要工程项目的工程量.工程量的计算应按初步设计或技术设计图纸及各种定额手册进行.在缺少定额手册时,可参考已建的类似工程资料.常用的定额手册资料有以下几种:万元、十万元投资工程量、劳动力及材料消耗扩大指标;概算指标和扩大结构定额;标准设计和已建的类似工程资料.
上一页
下一页
返回
任务３.１　施工组织总设计编制
２)确定各主要单位工程的施工工期.影响单位工程施工工期的因素很多,如建筑类型、结构特征、施工技术、机械化施工程度、劳动力和物资供应情况、组织管理水平、施工条件等.因此,主要单位工程的施工工期应根据现场具体条件,结合上述影响因素综合考虑后确定.一般情况下,可以参考国家有关的工期定额.
３)确定各主要单位工程的开、竣工时间和相互间的搭接关系.在解决这一问题时,应充分注意以下几点:
①根据使用要求和施工可能性,结合物资供应情况及施工准备条件,分期、分批地组织施工,并明确每个施工阶段的主要施工项目和开、竣工时间.
上一页
下一页
返回
任务３.１　施工组织总设计编制
②同一时期的开工项目不应过多,以免人力、物力分散.对于在生产(或使用)上有重大意义的主体工程,工程规模较大、施工难度较大、施工周期较长的项目,以及需要先期配套使用或可供施工使用的项目(如部分运输、动力系统,办公室,宿舍等)应尽早安排.
③充分估计设计出图时间和材料、构件、设备的到货情况,使每个施工项目的施工准备、土建施工、设备安装和调试生产(运转)的时间能合理衔接.
④确定一些调剂项目,如办公楼、宿舍、附属或辅助车间等,在保证工程项目的前提下更好地实现均衡施工.
上一页
下一页
返回
任务３.１　施工组织总设计编制
⑤做好土方、劳动力、施工机械、材料和构件的综合平衡,使土建工程中主要分部分项工程(土方、基础、现浇混凝土、构件预制、结构吊装、砌筑和装修等)和设备安装工程实行连续、均衡地流水施工.
⑥在施工顺序安排上,一般应先地下后地上,先深后浅,先干线后支线,先地下管线后筑路.在场地平整的挖方区,应先平整场地,后挖管线土方;在填方区,应由远至近,先铺设管线,后平整场地.另外,要考虑季节影响,大规模土方开挖和深基础施工应避开雨季;寒冷地区入冬前应做好围护结构,冬期施工以安排室内作业和结构安装为宜.
上一页
下一页
返回
任务３.１　施工组织总设计编制
４.各项资源需要量及施工准备工作计划
(１)各项资源需要量计划是做好劳动力及物资的供应、平衡、调度、落实的依据,其内容包括以下几个方面:
１)综合劳动力需要量计划.劳动力需要量计划是规划临时设施工程和组织劳动力进场的依据.编制时,首先根据工程量汇总表中分别列出的各个建筑物的主要实物工程量,查预算定额或有关资料,便可得到各个建筑物主要工种的劳动量;再根据施工总进度计划表的各单位工程各工种的持续时间,即可得到某单位工程在某段时间里的平均劳动力数.按同样方法可计算出各个建筑物各主要工种在各个时期的平均工人数.
上一页
下一页
返回
任务３.１　施工组织总设计编制
２)材料、构件及半成品需求量计划.根据工程量汇总表中所列各建筑物的工程量,查预算定额或有关资料,便可得到各个建筑物所需材料、构件及半成品需求量.然后根据施工总进度计划表,大致算出某些建筑材料在某一时间内的需要量,从而编制出材料、构件及半成品需求量计划.
３)施工机具需求量计划.主要施工机具的需要量是根据施工总进度计划、主要建筑物施工方案和工程量,并套用机械产量定额求得.其内容包括:
①主要施工机械,如塔式起重机、挖土机、起重机等的需求量,并套用机械产量定额求得;
上一页
下一页
返回
任务３.１　施工组织总设计编制
② 根据运输量确定运输机械的需求量;
③最后编制施工机具需求计划.
(２)施工准备工作计划.为了落实各项施工准备工作,加强检查和监督,必须根据各项施工准备工作的内容、时间和人员,编制出施工准备工作计划.
５.施工总平面图
施工总平面图是拟建项目施工场地的总平面布置图.它是按照施工方案和施工总进度计划的要求,将施工现场的交通道路、材料仓库、附属企业、临时房屋、临时水电管线等作出合理的规划布置,从而正确处理全工地施工期间所需各项临时设施和永久建筑以及拟建项目之间的空间关系.
上一页
下一页
返回
任务３.１　施工组织总设计编制
(１)施工总平面图的设计内容.
１)建设项目建筑总平面图上一切地上、地下建筑物、构筑物以及其他设施的位置和尺寸.
２)为全工地施工服务的所有临时设施的布置,包括:①施工用地范围,施工用的各种道路;②加工厂、搅拌站及有关机械的位置;③各种建筑材料、构件、半成品的仓库和堆场的位置,取土、弃土位置;④行政管理用房、宿舍、文化生活和福利设施等;⑤水源、电源、变压器位置,临时给水排水和供电、动力设施;⑥机械站、车库位置;⑦安全、消防设施等.
上一页
下一页
返回
任务３.１　施工组织总设计编制
３)永久性测量及半永久性测量放线桩标桩位置.
(２)施工总平面图的设计原则.
１)在保证施工顺利进行的前提下,应紧凑布置.
２)合理布置各种仓库、机械加工厂位置,减少场内运输距离,尽可能避免二次搬运,减少运输费用,并保证运输方便、通畅.
３)施工区域的划分和场地的确定,应符合施工流程要求,尽量减少专业工种和各工程之间的干扰.
４)充分利用已有的建筑物、构筑物和各种管线,凡拟建永久性工程能提前完工,并为施工服务的,应尽量提前完工,并在施工中代替临时设施;临时建筑可采用拆移式结构.
上一页
下一页
返回
任务３.１　施工组织总设计编制
５)各种临时设施的布置应有利于生产和方便生活.
６)应满足劳动保护、安全和防火要求.
７)应注意环境保护.
(３)施工总平面图的设计依据.
１)各种设计资料和建设地区自然条件及技术、经济条件.
２)建设项目的概况、施工部署和主要工程的施工方案、施工总进度计划.
３)各种建筑材料、构件、半成品、施工机械和运输工具需要量一览表.
上一页
下一页
返回
任务３.１　施工组织总设计编制
４)各构件加工厂、仓库等临时建筑一览表.
５)其他施工组织设计参考资料.
(４)施工总平面图的设计方法.
设计步骤:引入场外交通道路→布置仓库→布置加工厂混凝土砖搅拌站→布置内部运输通道→布置临时房屋→布置临时水、供电管网和其他动力设施→绘制正式施工总平面图.
１)场外交通的引入.场外交通主要有铁路、水运、公路运输三种方式.组织场外运输时根据实际情况综合运用.
①当采用铁路运输方式时,应将建筑总平面图中的永久性铁路专用线提前修建,为工程施工服务;专用铁路线宜从工地的一侧或两侧引入,引入时应考虑铁路的转弯半径和坡度问题,并确定起点和进场位置.
上一页
下一页
返回
任务３.１　施工组织总设计编制
②当采用公路运输方式时,由于汽车线路可以灵活布置,因此公路布置应与仓库及加工厂的布置结合进行,并与场外道路连接.
③当采用水路运输方式时,应充分利用原有码头,卸货码头不应少于两个;如需增设码头,码头宽度应大于２.５m.当江河距工地较近时,可在码头附近布置主要仓库和加工厂.
２)仓库的布置.通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方,并应根据不同材料、设备和运输方式来设置.
①仓库的类型.工地仓库是建筑工地储存物资的临时设施,按其使用性质可分为中心仓库、周转仓库、加工厂仓库及现场仓库四种类型.中心仓库是专供整个建筑工地所需材料、设备、预制加工品等物资储存的仓库.
上一页
下一页
返回
任务３.１　施工组织总设计编制
周转仓库是货物转载地点的仓库,如设在码头、火车站等的周转仓库.加工厂仓库是专供加工厂储存物资的仓库.现场仓库是指设在施工现场直接为施工服务的材料、构件储存仓库.按其性质和重要程度,又可分为封闭式仓库、半封闭式仓库和露天堆场三种形式.
②仓库的布置.布置仓库时,应注意以下几点:
a. 仓库一般应接近使用地点,其纵向宜与线路平行,装卸时间长的仓库不宜靠近路边;
b. 当采用铁路运输时,宜沿铁路线布置中心仓库和周转仓库;
c.当采用公路运输时,仓库布置较灵活,应尽量使用永久性仓库为施工服务,也可在施工现场设置现场仓库;
上一页
下一页
返回
任务３.１　施工组织总设计编制
d. 当采用水路运输时,如工地靠近江河,可在码头附近设置中心仓库、周转仓库及加工厂仓库;
e. 水泥仓库和砂、石堆场应布置在搅拌站附近,砖、预制构件应直接布置在垂直运输设备或用料地点附近;
f. 钢筋、木材仓库应布置在其加工厂附近;
g. 油料、氧气、电石等仓库应布置在偏远、人少的安全地点,易燃材料仓库要设置在拟建工程的下风向;
h. 车库、机械站应布置在现场入口处;
i. 工具库应布置在加工区与施工区之间交通方便处;
j.工业建设项目的设备仓库或堆场应尽量设置在拟建车间附近等.
上一页
下一页
返回
任务３.１　施工组织总设计编制
３)加工厂和搅拌站的布置.加工厂布置方式有集中布置、分散布置、集中和分散布置相结合三种.由于建设工程的性质、规模、施工方法不同,建筑工地需要的临时加工厂也不相同,一般有混凝土搅拌站及预制构件、钢筋、木材加工厂等.布置时,应使材料、构件的总运输费用最小,并使其有较好的生产条件,生产与建筑施工互不干扰;通常把相互之间联系较多的加工厂集中布置在施工区域附近.
①混凝土搅拌站的布置可采用集中式、分散式和集中与分散式相结合三种形式.一般说来,当运输条件较好时,宜集中布置;当运输条件较差时,宜分散布置.随着建筑业的发展,现在大多数城市都设有商品混凝土搅拌站,工地则可不考虑布置搅拌站.
上一页
下一页
返回
任务３.１　施工组织总设计编制
②预制构件加工厂一般布置在工地边缘.
③钢筋加工厂若采用集中布置方式,一般宜设置在混凝土预制构件加工厂及主要施工项目附近.
④对于产生有害气体和污染环境的加工厂,如沥青熬制、石灰熟化等,一般应布置在施工场地下风向处.
４)场内运输道路的布置.施工现场的主要道路必须进行硬化处理,主干道应有排水措施.临时道路要把仓库、加工厂、堆场和施工点贯穿起来,按货运量大小设计双行干道或单行循环道,以满足运输和消防要求.主干道宽度,单行道不小于４ m,双行道不小于６m.
上一页
下一页
返回
任务３.１　施工组织总设计编制
木材场两侧应有６ m 宽通道,端头处应有１２ m×１２ m 回车场,消防车道不小于４m,载重车转弯半径不宜小于１５m.场内运输道路应根据各类仓库、加工厂及施工对象的相对位置,研究货物周转运行图,分析出各段道路上的运输负担,区分开主要道路、次要道路及临时性道路,然后进行规划.
６)临时供水管网的布置.当有可以利用的水源,可以将水直接引入工地,临时水池应放在地势较高处.
当无法利用现有水源时,可以利用地下水或地上水设置临时供水设备.施工现场供水管网有环状、枝状和混合式三种形式.过冬的临时水管须埋在冰冻线以下或采取保温措施.
上一页
下一页
返回
任务３.１　施工组织总设计编制
７)临时供电线防洪的布置.临时供电业务包括总用电量的计算、电源的选择、变压管的选择、导线截面计算、配电线段布置四个方面.
(５)施工总平面图的绘制.施工总平面图是施工组织总设计的主要内容,绘制步骤如下:
１)确定图幅大小和绘图比例.图幅大小和绘图比例应根据建设项目的规模、工地大小及布置内容多少来确定.
２)合理规划和设计图面.
３)绘制建筑总平面图的有关内容.
上一页
下一页
返回
任务３.１　施工组织总设计编制
４)绘制工地需要的临时设施.
５)形成总平面图.
６.技术经济指标
技术经济指标包括工期指标、劳动生产率指标、质量指标、安全指标、降低成本指标、主要工程工种机械化程度、三大材料节约指标等.
上一页
返回
任务３.２　单位工程施工组织设计编制
3.2.1　单位工程施工组织设计的编制依据
(１)工程承包合同;
(２)施工图纸及设计单位对施工的要求;
(３)施工企业年度生产计划对该工程的安排和规定的有关指标;
(４)施工组织总设计或大纲对该工程的有关规定和安排;
(５)建设单位可能提供的条件和水、电供应情况;
(６)资源配备情况;
(７)施工现场条件和勘察资料;
(８)预算或报价文件和有关规程、规范等资料.
下一页
返回
任务３.２　单位工程施工组织设计编制
3.2.2　单位工程施工组织设计的编制程序
单位工程施工组织设计的编制程序如图３-２所示.
3.2.3　单位工程施工组织设计的编制内容
单位工程施工组织设计的内容,依工程规模、性质、施工复杂程度的不同而有所不同,但较完整的内容通常包括:
(１)工程概况和施工特点分析;
(２)施工方案设计;
(３)单位工程施工进度计划;
(４)单位工程施工准备工作计划;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
(５)劳动力、材料、构件、施工机械等需要量计划;
(６)单位工程施工平面图;
(７)主要技术组织措施;
(８)各项技术经济指标.
１.工程概况和施工特点分析
工程概况和施工特点分析是对拟建工程的工程特点、地点特征和施工条件等所作的一个简要、突出重点的介绍.其内容主要包括:
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
(１)工程建设概况.工程建设概况主要介绍拟建工程的建设单位、工程名称、性质、用途、作用、资金来源及工程投资额、开竣工日期、设计单位、施工单位、施工图纸情况、施工合同、主管部门的有关文件或要求、组织施工的指导思想等.
(２)工程建设地点特征.一般需说明:拟建工程的位置、地形、工程地质和水文地质条件、不同深度土壤的分析、冻结期间与冻结厚度、地下水水位、水质、气温、冬雨期施工起止时间、主导风向、风力等.
(３)建筑、结构设计概况.
１)建筑设计特点.一般需说明:拟建工程的建筑面积、平面形状和平面组合情况、层数、层高、总高、总宽、总长等尺寸及室内外装修的情况.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
２)结构设计特点.一般需说明:基础类型、埋置深度、主体结构的类型、预制构件的类型及安装位置等.
(４)施工条件.一般需说明:水、电、道路及场地的“三通一平”情况,现场临时设施及周围环境,当地交通运输条件,预制构件生产及供应情况,施工企业机械、设备和劳动力的落实情况,劳动组织形式和内部承包方式等.
(５)工程施工特点分析.概括指出单位工程的施工特点和施工中的关键问题,以便在选择施工方案、组织资源供应、技术力量配备以及施工准备上采取有效措施,保证施工顺利进行.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
２.施工方案
施工方案的选择是单位工程施工组织设计的重要环节,是决定整个工程全局的关键.其内容一般包括:确定各分部分项工程的施工顺序;确定主要分部分项工程的施工方法和选择适用的施工机械;制订主要技术组织措施;进行流水施工.
(１)施工顺序的确定.施工顺序是指工程开工后分部分项工程施工的先后次序.确定施工顺序既是为了按照客观的施工规律组织施工,也是为了解决工种之间的合理搭接,在保证工程质量和施工安全的前提下,选择出既符合客观规律又经济合理的施工顺序.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
１)确定施工顺序应遵循的基本原则.
①先地下、后地上.施工时,通常应首先完成管道、管线等地下设施、土方工程和基础工程,然后开始地上工程施工.但采用逆作法施工时除外.
②先主体、后围护.施工时应先进行框架主体结构施工,然后进行围护结构施工.
③先结构、后装饰.施工时先进行主体结构施工,然后进行装饰工程施工.但是,随着新建筑体系的不断涌现和建筑工业化水平的提高,某些装饰与结构构件均在工厂完成.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
④先土建、后设备.先土建、后设备主要是指一般的土建与水暖电卫等工程的总体施工程序,是先进行土建工程施工,然后再进行水暖电卫的施工.以上原则不是一成不变的,在特殊情况下,如在冬期施工之前,应尽可能完成土建和围护工程,以利于施工中的防寒和室内作业的开展,从而达到改善工人的劳动环境、缩短工期的目的.
２)确定施工顺序的基本要求.确定施工顺序时应遵循施工程序,施工顺序应在不违背施工程序的前提下确定.
①必须符合施工工艺的要求.施工顺序应与施工工艺顺序相一致.如现浇柱的施工顺序为:绑钢筋→支模板→浇筑混凝土→养护→拆模.
②必须与施工方法协调一致.如预制柱的施工顺序为:支模板→绑钢筋→浇筑混凝土→养护→拆模.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
③必须考虑工期和施工组织的要求.如室内外装饰工程的施工顺序.
④必须考虑施工质量要求.安排施工顺序时,要以保证和提高工程质量为前提,影响工程质量时,要重新安排施工顺序或采取必要的技术措施,如外墙装饰安排在屋面卷材防水施工后进行;楼梯抹面最好自上而下进行,以保证质量.
⑤必须考虑当地的气候条件.如冬期和雨期施工到来之前,应尽量先做基础工程、室外工程、门窗玻璃工程,为地上和室内工程施工创造条件.
⑥考虑施工安全要求.在立体交叉、平行搭接施工时,一定要注意安全问题.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
(２)施工方法和施工机械选择.施工方法和施工机械选择是施工方案中的关键问题.它直接影响施工进度、施工质量、施工安全以及工程成本.
１)选择施工方法和施工机械的主要依据.编制施工组织设计时,必须根据工程的建设结构、抗震要求、工程量大小、工期长短、资源供应情况、施工现场条件和周围环境,制订出可行方案,并进行技术经济比较,确定最优方案.
２)选择施工方法和施工机械的基本要求.
①应主要考虑分部分项工程的要求.
②应符合施工组织总设计的要求.
③应满足施工技术的要求.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
④应考虑如何符合工厂化、机械化施工的要求.
⑤应符合先进、合理、可行、经济的要求.
⑥应满足工期、质量、成本和安全的要求.
３)主要分部分项工程的施工方法和施工机械的选择.
①土石方工程.
a.计算土石方工程的工程量,确定土石方开挖或爆破方法,选择土石方施工机械.
b.确定土壁放边坡的坡度系数或土壁支撑形式以及板桩打设方法.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
c. 选择排除地面水、地下水的方法,确定排水沟、集水井或井点布置方案所需设备.
d. 确定土石方平衡调配方案.
②基础工程.
a. 浅基础的垫层、混凝土基础和钢筋混凝土基础施工的技术要求,以及地下室施工的技术要求.
b. 桩基础施工的施工方法和施工机械选择.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
③砌筑工程.
a. 墙体的组砌方法和质量要求.
b.弹线及皮数杆的控制要求.
c. 确定脚手架搭设方法及安全网的挂设方法.
d.选择垂直和水平运输机械.
④钢筋混凝土工程.
a.确定混凝土工程施工方案:滑模法、升板法或其他方法.
b.确定模板类型及支模方法,对于复杂工程还需进行模板设计和绘制模板放样图.
c.选择钢筋的加工、绑扎和焊接方法.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
d. 选择混凝土的制备方案,如采用商品混凝土还是现场拌制混凝土;确定搅拌、运输、浇筑顺序和方法,以及泵送混凝土和普通垂直运输混凝土的机械选择.
e. 选择混凝土搅拌、振捣设备的类型和规格,确定施工缝留设位置.
f. 确定预应力混凝土的施工方法、控制应力和张拉设备.
⑤结构安装工程.
a. 确定起重机械类型、型号和数量.
b. 确定结构安装方法(如分件吊装法还是综合吊装法),安排吊装顺序、机械位置和开行路线及构件的制作、拼装场地.
c. 确定构件运输、装卸、堆放方法和所需机具设备的规格、数量和运输道路要求.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
⑥屋面工程.
a. 屋面工程各个分项工程施工的操作要求.
b. 确定屋面材料的运输方式和现场存放方式.
⑦装饰工程.
a.各种装饰工程的操作方法及质量要求.
b. 确定材料运输方式及储存要求.
c.确定所需机具设备.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
⑧现场垂直运输、水平运输及脚手架等搭设.
a. 明确垂直运输和水平运输方式、布置位置、开行路线,选择垂直运输及水平运输机具型号和数量.
b. 根据不同建筑类型,确定脚手架所用材料、搭设方法及安全网的挂设方法.
４)选择施工机械时应注意的问题.
①应首先根据工程特点选择适宜的主导工程施工机械.
②各种辅助机械应与直接配套的主导机械的生产能力协调一致.
③在同一建筑工地上的建筑机械的种类和型号应尽可能少.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
④尽量选用施工单位的现有机械,以减少施工的投资额,提高现有机械的利用率,降低工程成本.
⑤确定各个分部工程垂直运输方案时应进行综合分析,统一考虑.
３.单位工程施工进度计划
单位工程施工进度计划是指在选定施工方案的基础上,根据规定工期和各种资源供应条件,按照施工过程的合理施工顺序及组织施工的原则,用横道图或网络图,对单位工程从开始施工到工程竣工,全部施工过程的时间上和空间上的合理安排.
(１)施工进度计划的作用.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
１)安排单位工程的施工进度,保证在规定工期内完成符合质量要求的工程任务;
２)确定单位工程中各个施工过程的施工顺序、持续时间、相互衔接和合理配合关系;
３)为编制季度、月、旬生产作业计划提供依据;
４)为编制各种资源需要量计划和施工准备工作计划提供依据.
(２)施工进度计划的表示方法.施工进度计划一般用图表来表示,通常有两种形式,即横道图和网络图.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
(３)编制依据.
１)经过审批的建筑总平面图、地形图、单位工程施工图、工艺设计图、设备基础图、采用的标准图集以及技术资料;
２)施工组织总设计对本单位工程的有关规定;
３)施工工期要求及开、竣工日期;
４)施工条件,如劳动力、材料、构件及机械的供应条件,分包单位的情况等;
５)主要分部分项工程的施工方案;
６)劳动定额及机械台班定额;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
７)其他有关要求和资料.
(４)单位工程施工进度计划的编制步骤.
１)熟悉、审查图纸,研究有关资料,调查施工条件.施工单位(承包商)技术负责人在收到施工图纸及有关技术资料后,应及时组织工程技术人员及有关工人全面熟悉和详细审查图纸,并组织设计、建设、监理、施工等单位有关工程技术人员进行图纸会审.
在彻底熟悉图纸、弄清设计意图和要求的基础上,研究有关技术资料,勘察施工现场,调查施工条件,为编制施工进度计划做好准备工作.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
２)确定施工过程项目名称,并编排合理的施工顺序.编制施工进度计划时,首先要按施工图和施工顺序将单位工程的各个施工过程列出,将其逐项填入施工进度计划表的“施工过程名称”栏内,其项目包括从准备工作直至交付使用的所有土建、水、暖、电、卫及设备安装等内容.
施工过程的确定主要取决于施工进度计划的需要.一般情况下,对于控制性施工进度计划,其施工过程可以粗一些,只列出分部工程项目即可.
对于指导性、实施性的施工进度计划,其施工过程应尽可能细一些,特别是对主导施工过程和主要分部工程,要求更具体详细,以便于控制进度,指导施工.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
此外,施工过程的划分还要结合施工方法、施工条件、劳动组织等因素进行综合考虑.划分施工过程总的原则是尽量减少施工过程,能够合并的施工过程尽可能予以合并.凡是在同一时期内由同一工作队来完成的若干施工过程可以合并,否则应当分列.对于次要的零星项目,可合并到“其他工程”中,在计算劳动量时给予适当考虑即可.土建施工进度中,水、暖、电、卫及设备安装等施工项目,只要表明其与土建施工的配合关系,一般不必细列,其施工进度计划一般由安装单位根据土建施工进度计划单独编制.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
３)计算工程量.施工过程确定后,应当根据施工图和有关工程量计算规则计算其工程量.计算工程量时应注意以下几个问题:
①注意工程量的计量单位.特别是直接利用预算文件中的工程量时,如果施工定额中某些项目工程量的计量单位与预算定额的计量单位不同,则应使各个施工项目工程量的计量单位与所采用的施工定额一致,以便于计算劳动量、材料、机械台班时直接套用定额.
②注意结合施工方法和满足安全技术要求.工程量的计算与实际采用的施工方法应一致,使计算工程量与施工实际工程量相符,以便客观、真实地反映施工进度,指导施工.
③注意施工组织要求.根据施工组织要求,工程量计算应按照施工组织分区、分段、分层地计算工程量.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
４)确定施工过程所需劳动量和机械台班需要量.施工过程的劳动力需要量和机械台班需要量的计算,应根据现行施工定额(劳动定额及机械台班定额),并结合当地的具体情况和实际施工水平来确定.
５)确定工作班制.在进行施工组织设计时,因施工工艺要求或施工进度要求等,经常要进行工作班制的确定.采用两班制或三班制,可以大大地加快施工进度,提高建筑机械使用效率,但也会因现场照明和工人福利等方面的原因使施工费用相应增加,同时也会与某些施工项目本身的技术间歇问题相矛盾等.所以,除了因工艺要求必须连续施工或由于工期和工作面限制等原因必须采用两班制或三班制工作外,一般情况下,宜采用一班制工作.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
６)确定施工过程的持续天数、施工班组人数和机械台班数.计算方法有以下三种:
①按照施工单位现有人力、物力以及施工工作面的要求,安排施工过程的持续天数,这种方法称为“定额计算法”
式中　Ti———某施工过程持续时间(d);
　Pi———该施工过程所需劳动量(工日),或机械台班需要量(台班);
　Ri———该施工过程所配备班组人数(人),或机械台班数(台班);
　b———每天采用的工作班制(一~三班制).
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
②按照已定施工工期倒排进度,确定施工过程持续时间,反算出每天所需班组人数和机械台班数,这种方法称为“倒排计划法”.其计算公式如下:
式中　Ri———某施工过程所配备班组人数(人);或机械台班数(台班);
　Pi———该施工过程所需劳动量(工日);或机械台班需要量(台班);
　Ti———该施工过程持续时间(d);
　b———每天采用的工作班制(一~三班制).
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
③综合产量定额或综合时间定额计算法.当某分项工程由几个部分组成时,如砌体工程有砌内墙、砌外墙,各产量定额不同时,也可采用综合产量定额或综合时间定额计算法.
７)设计单位工程施工进度计划.
①水平图表法.水平图表法(又称横道图),是通常采用的一种方法.这种方法的优点在于比较简单实用,能直观地反映各施工过程的开始及结束时间,为目前大多数施工人员所接受和应用.其编制方法及步骤如下:
a. 首先找出并安排控制工期的主导分部工程,然后安排其余分部工程,并使其与主导分部工程最大限度地平行或搭接施工.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
b. 在主导分部工程中,首先安排主导分项工程,然后安排其余分项工程,并使其与主导分项工程平行进行而不致影响主导分项工程的实施.
c. 所有分部分项工程初步安排后,就可以根据各项计算数据并在水平图表右边表格上直接画出初步的单位工程施工进度计划.
d. 检查、调整初步的单位工程施工进度计划.
施工顺序的检查与调整.检查施工进度计划中各个施工过程的先后顺序是否合理,主导施工过程是否最大限度地平行或搭接施工,其余施工过程是否平行进行,是否影响主导施工过程的实施,以及各施工过程中技术、组织、时间间歇是否满足要求等.如有错误之处,应予以修改或调整.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
检查、调整施工工期.施工进度计划安排的施工工期首先应满足上级规定或施工合同要求的工期,其次应具有较好的经济效果.如有不合理之处,应予以修正或调整.
检查、调整资源消耗的均衡性.检查施工进度计划中的劳动力、材料、机械等供应与使用情况,力求做到均衡,避免过于集中或过于分散.劳动力消耗动态图一般画在施工进度水平图表中对应的施工进度计划的下方.劳动力消耗的均衡性可用均衡系数来表示,
如图３-６(a)中劳动力出现短时期的高峰,说明短期要集中较多的人力,这就要求相应地增加为工人服务的各种临时设施,增加与工人人数有关的间接费用,说明劳动力的消耗不均衡.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
图３-６(b)中劳动力出现长时间的低陷,说明较长时间内要减少一定的劳动力,此时,如果工人不调出就要发生窝工现象;如果工人调出,则原先为这些工人服务的临时设施又不能充分利用,这也说明劳动力消耗不均衡.图３-６(c)中劳动力出现短期的,甚至是很大的低陷,这是允许的.
②网络计划法.随着计算机在管理领域的普及以及相关软件的发展,横道图和网络图完全可以由计算机来绘制.用计算机绘制横道图和网络图不仅比人工绘制精确度高,图样美观,更重要的是,方便我们在计算机中调整网络计划、计算资源消耗量等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
目前,绘制横道图和网络图有很多专业软件,比如梦龙系列软件、PKPM 系列软件、翰文系列软件等.这些专业软件功能强大,通常可以绘制较复杂工程的横道图和网络图,也可以进行不同施工进度表示方法之间的切换.篇幅所限,此类专业软件在此不多作介绍.对于较小的工程,项目简单、工期要求不十分严格,我们也可采用一些通用的软件,如
Excel、WPS表格等软件来绘制,前提是首先要绘制出施工进度计划横道图或网络图的草图,再用计算机绘制.
③水平图表法与网络计划法的比较.采用水平图表法设计施工进度计划的方法,是目前常用的编制方法,其特点是简单、直观、实用,但是也存在着不少缺点.首先,不能反映各施工过程之间的相互制约和相互依赖关系;其次,不能明确施工过程的关键环节和次要环节;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
第三,不能计算各施工过程的各项时间指标,即不能指出在总工期不变的情况下哪些施工过程有机动时间,也不能指出计划安排的潜力有多大,等等.
这些缺点说明水平图表法不能显示整个施工过程内部的本质联系,主要矛盾与次要矛盾分不清,不利于抓住主要矛盾,也即不利于计划的检查和执行,计划的指导作用也不能充分发挥.
４.单位工程施工准备工作计划
为了保证施工进度计划的实施,应根据已确定的施工方案、施工方法及进度计划要求,编制施工准备工作计划.施工准备工作通常以计划表格形式表示,见表３-６.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
其主要内容包括:
(１)技术准备.主要包括熟悉与会审图纸,编制和审定施工组织设计,编制施工预算、各种物资计划申请,新技术项目的试验、试制等.
(２)现场准备.主要包括拆除障碍物、测量放线、“三通一平”、现场临时设施的搭设等内容.
(３)资源准备.主要包括劳动力及各种物资准备工作.
(４)其他准备.主要指与专业施工及协作施工等有关的联系和落实工作.
５.劳动力、材料、构件、施工机械等需要量计划
根据施工进度计划的要求,编制各种资源需要量计划,不仅是为了保证进度的实施要求,同时也是做好各种资源的供应、调配、平衡、落实的依据.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
６.施工平面图
单位工程施工平面图是对拟建的一幢建筑物(或构筑物)的施工现场所作的平面规划或布置图.它是施工组织设计的主要组成部分,是现场组织施工的依据,是施工准备工作的一项内容,也是实现现场文明施工的基本保证.
(１)施工平面图设计的内容、依据和原则.
１)单位工程施工组织设计平面图的内容.
①已建及拟建的永久性房屋、构筑物及地下管道.
②材料仓库、堆场,预制构件堆场,现场预制构件制作场地布置,钢筋加工棚,木工房,混凝土搅拌站,砂浆搅拌站,化灰池,沥青锅,生活及行政办公用房等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
③临时道路、可利用的永久性或原有道路.
④临时水电管网、变压站、加压泵房、消防设施、临时排水沟管、围墙、传达室.
⑤起重机开行路线及轨道铺设,固定垂直运输工具或井架位置,起重机回转半径.
⑥测量轴线及定位线标志,永久性水准点位置,土方取弃场地.
２)施工平面图设计的依据.
①建筑总平面图、施工总平面图、施工图纸;
②现场地形图,包括一切已有的有关建筑物和拟建建筑物及地下设施的位置、标高、尺寸;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
③ 本工程施工方案、施工方法、施工进度计划;
④各种建筑材料、半成品的供应计划及运输计划;
⑤各种临时设施的性质、形式、面积和尺寸;
⑥各种加工厂规模、现场施工机械和运输工具的数量;
⑦水源、电源及建筑区域的竖向设计资料;
⑧与本工程有关的设计资料等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
３)施工平面图设计的原则.
①在保证施工顺利的前提下,布置要紧凑,占地省,不占或少占农田;
②尽量减少临时设施的搭设;
③在保证运输方便的情况下,尽量降低运输费用,做到短运输、少搬动,避免二次搬运;
④ 要符合劳动保护、技术安全、防火及环境保护的要求等.
(２)施工平面图的设计方法和步骤.施工平面图设计步骤如图３-７所示.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
１)起重垂直运输机械位置的确定.起重垂直运输机械的位置将直接影响仓库、材料、构件堆场、砂浆和混凝土搅拌站、道路以及水电管网等的布置.
①塔式起重机的布置.塔式起重机是具有起重吊装、垂直运输、水平运输能力的大型机械设备,已被广泛应用.在施工平面图设计时,其布置应遵循下列基本原则:
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
a. 塔式起重机一般沿建筑物长度方向布置.塔式起重机布置的位置、方向、距离取决于建筑物的平面形状;高度取决于建筑物高度及吊装构件的技术要求;轨道距离建筑物的要求,取决于轨道一侧凸出建筑物的雨篷、阳台、挑檐等尺寸以及外脚手架搭设的尺寸,同时还取决于塔式起重机的型号、性能、轨距、构件质量、回转半径和高度、现场地形及施工用地的范围大小等.
塔式起重机沿建筑物长度方向单侧布置的平面、立面如图３-８所示.这时,其回转半径R 应满足下式要求:
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
式中　R———塔式起重机最大回转半径(m);
　B———建筑物平面最大宽度(m);
　D———轨道中心线与外墙中心线的距离(m).
b. 复核塔式起重机起重量、回转半径及起重高度三者能否满足建筑物的构件吊装技术要求.当塔式起重机位置及尺寸基本确定以后,应复核塔式起重机起重量、回转半径及起重高度三项技术参数,三者必须满足构件吊装的技术要求.若不能满足时,则可以调整式(３-５)中D 的距离;如果D 已是最小极限安全距离时,则应采取其他技术措施.
c.绘出塔式起重机服务范围.绘制塔式起重机服务范围,通常以塔式起重机轨道两端为圆心,以最大回转半径为半径画出两个半圆形,再连接两个半圆,即为塔式起重机服务范围,如图３-９所示.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
如图３-１０所示,塔式起重机最佳服务状况是将建筑物平面包含在塔式起重机服务范围以内,以保证各种材料、构件等能直接吊装到建筑物的设计部位上或吊运到需要的地点,这样可以大大提高塔式起重机的工作效率,加快施工进度.由于建筑物平面形状及场地限制等原因,有时建筑物的一部分可能在塔式起重机服务范围以外,这部分通常称为吊装“死角”.
d. 布置塔式起重机位置,宜选择在场地较宽的一面.在施工现场条件允许的情况下,
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
应优先考虑选择在场地较宽的一面,这样可以布置道路、堆放重而大的构件、布置混凝土搅拌机等,以求最大限度地发挥塔式起重机的工作效率和缩短场内的运输距离.当构件运至现场后,能利用塔式起重机直接卸车堆放或吊装就位;混凝土料斗位置在服务半径以内,塔式起重机可以直接挂钩起吊,并运至使用地点,这样可大大提高施工的效率和速度.塔式起重机布置方案如图３-１１所示.
e.塔轨路基必须坚实可靠,两旁应有排水沟及有关措施.在满足施工要求的条件下,要缩短塔轨铺设长度;特殊情况下,塔轨可以转弯,其弯曲半径不小于５m,并应有相应的技术与安全措施.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
f. 施工方案选择两个或两个以上塔式起重机施工,以及配备井架施工时,则应考虑是否有碰撞的可能性;同时,塔式起重机各自服务范围要明确,塔臂回转时不能碰撞井架或缆风绳,并应拟订有关组织与安全措施.
②固定式垂直运输设备的布置.布置固定式垂直运输设备,主要根据机械性能、建筑物的平面形状和大小、施工段的划分、材料和构件堆场、道路情况而定.其目的是充分发挥其垂直运输能力,并使地面和楼面上的水平运距最小.
一般情况下,布置固定式垂直运输设备应考虑下列因素:
a.当建筑物各部位的高度相同时,布置在施工段的分界线附近;
b.当建筑物各部位的高度不同时,布置在高低分界线附近;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
c. 尽量布置在有窗口的部位,以避免砌墙时留槎或减少井架、门架拆除后的修补工作;
d. 布置固定式垂直运输设备时,卷扬机的位置不应距离起重机过近,以便使司机的视线能够看到整个提升过程.
固定式垂直运输设备的台数一般由施工段数确定.在组织交叉施工,工期较紧,垂直运输量太大或采用分段施工时,应先计算其运输数量,然后按机械运输能力确定其台数,如图３-１２所示.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
③自行式起重机的布置.自行式起重机主要是指汽车式起重机(简称汽车吊)、履带式起重机(简称履带吊)等.根据确定的施工方案与施工方法,主要是解决其行驶路线问题.
自行式起重机的行驶路线要根据建筑物的平面形状和高度、构件重量、堆放场地及吊装顺序、吊装方法等因素确定.
２)搅拌站、材料及构件堆场的布置.搅拌站、材料及构件堆场的位置应尽量靠近使用地点或起重机起重能力范围内,并考虑到运输和装卸方便.
①搅拌站的布置.搅拌站的布置主要是解决砂浆机及混凝土搅拌机的位置以及采用的型号、规格、数量问题.根据施工方案与施工方法,结合施工进度计划要求,布置搅拌站时主要考虑以下问题:
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
a.搅拌站应尽可能布置在距使用地点运距最短的地点;
b. 搅拌站最好布置在运输干线上,且与场外运输干线通畅,以保证大量砂、石顺利地进场;
c. 搅拌站场地周边应设置排水系统,以便进行设备的清洗和污水的排放,确保现场文明施工;
d. 搅拌机的型号、规格应根据工程特点、施工方案及进度要求来选择.
②材料、构件堆场的布置.材料、构件堆场的布置是指砂、石、灰、砖等在施工平面上的合理布置.它是根据施工条件、施工方案、施工进度要求,并结合垂直运输机械、搅拌站的位置以及材料的储备量等进行综合考虑而确定的.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
布置材料、构件平面位置的原则是尽量缩短运输距离,避免二次搬运,以求提高效率,节约费用.布置其堆场时应注意以下事项:
a. 砂、石堆场应尽量靠近搅拌站;
b. 砖和构件应尽可能地靠近垂直运输机械;
c. 堆场应与施工场地内外运输干线道路通畅;
d. 结合施工进度要求,尽量减少堆场面积,先用先堆,后用后堆;
e.构件堆场应结合施工进度及运输能力,根据每层楼或每个施工段的施工进度,实行分期、分批配套进场;
f.大而重的构件应结合施工进度及现场条件将其布置在起重机服务范围内,避免造成二次搬运等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
３)运输道路的布置.现场施工运输道路应按材料、构件运输的需要,沿仓库、堆场进行布置.
①尽量利用已有的道路或拟建永久性道路;
②应满足现场施工所需材料、构件运输的要求;
③应满足消防要求,道路宽度不小于３.５m;
④为提高运输效率,道路最好布置成环形路;如不能设置环形路,应在路端设置倒车场地.
４)临时设施的布置.单位工程的临时设施可分为生产性临时设施和生活性临时设施两类.生产性临时设施包括各类仓库、加工棚等;生活性临时设施包括行政管理、文化、生活、福利用房等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
①仓库、加工棚等生产性临时设施的布置.仓库、加工棚的位置要根据各自的性质及使用功能来选择合适的地点.仓库、加工棚的面积应根据各个施工阶段的需要及材料储备情况、使用的先后顺序经计算后确定.
②生活性临时设施的布置.为单位工程服务的生活性临时设施一般是很少的,布置的原则是有利施工、使用方便、保证安全、互不干扰.
５)临时供水管网的布置.临时供水管网的布置要经过计算用水量、选择管径及进行布置等环节.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
６)临时供电线路的布置.临时供电线路的布置也要经过计算用电量、选择导线及进行布置等环节.布置供电线路时,应符合下列要求:
①尽量利用已有的高压电网及已有变压器.
②线路应尽量架设在道路的一侧,并选择平坦线路;线路距建筑物的水平距离应大于１.５m;木杆的间距一般为２５~４０m;分支线及引入线应由电杆处接出,不得由两杆之间接出.
③临时电杆以及路线的交叉跨越要根据电气施工规范的尺寸要求进行配置和架设.
④各种用电设备实行一机一闸制,不允许一闸多用.
⑤室外配电箱应有防雨措施,安装机具设备应有漏电保护设施等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
(３)施工平面图的绘制.单位工程施工平面图的绘制方法、步骤基本同施工总平面图.其绘制步骤一般如下:
１)确定图幅大小和绘制比例.单位工程施工平面图的图幅大小和绘制比例应根据现场大小、反映内容的多少等因素来确定.一般情况下,可选用２~３号图纸,绘制比例宜为１∶１００~１∶２００.
２)合理地规划和设计图面.单位工程施工平面图,除了反映现场的范围外,还应反映其周围的地形、地貌、已有房屋或构筑物与道路、水电引接处,特别要反映场内与场外交通出入的地方,并应留有一定空余的图面绘制图例、风玫瑰图、指北针及作必要的文字说明.
３)绘制建筑总平面图的有关内容.按建筑设计的总平面规划,将已有建筑物、构筑物、拟建工程、已有道路等,按确定比例绘制在图面上.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
４)绘制现场施工需要的临时设施.一般顺序是:垂直运输机械,现场施工道路,搅拌机、砂浆机等设备构件、材料堆场,生产、生活性临时设施,水电线路及电气设备其他内容.
５)形成施工平面图.在进行各项布置后,经分析比较,调整修改,选定最佳布置方案,形成正式的施工平面布置图,并作必要的文字说明,标上图例、比例、指北针等.
７.主要的施工技术、质量、安全及降低成本措施
(１)技术措施.对采用新材料、新结构、新技术的工程,以及高耸、大跨度、重型构件、深基础的特殊工程,在施工中应制订相应的技术措施.其内容一般包括:
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
１)要表明工程的平面、剖面示意图以及工程量一览表;
２)施工方法的特殊要求、工艺流程、技术要求;
３)水下混凝土浇筑及冬、雨期施工措施;
４)材料、构件和机具的特点、使用方法和需要量.
(２)保证和提高工程质量措施.保证质量的关键是对工程施工中经常发生的质量通病制订防治措施.例如,对采用新工艺、新材料、新技术和新结构的工程制订有针对性的技术措施;确保基础质量的措施;保证主体结构中关键部位质量的措施;以及复杂特殊工程的施工技术组织措施等.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
(３)确保施工安全措施.保证安全的关键是贯彻安全操作规程,对施工中可能发生的安全问题提出预防措施并加以落实.保证安全的措施主要包括以下几个方面:
１)保证土方边坡稳定的措施;
２)脚手架、吊篮、安全网的设置和防止人员坠落各类洞口的防范措施;
３)外用电梯、井架及塔式起重机等垂直运输机具的拉结要求和防倒塌措施;
４)安全用电和机电设备防短路、防触电措施;
５)易燃、易爆、有毒作业场所的防火、防爆、防毒措施;
６)季节性安全措施,如防洪防雨、防暑降温、防滑、防火、防冻措施;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
７)现场周围通行道路及居民安全保护、隔离措施;
８)确保施工安全的宣传、教育及检查等组织工作.
(４)降低工程成本措施.降低成本措施包括提高劳动生产率、节约劳动力、节约材料、节约机械设备费用、节约临时设施费用等方面的措施,它是根据施工预算和技术组织措施计划进行编制的.
１)合理进行土方平衡调配,以节约台班费;
２)综合利用吊装机械,减少吊次,以节约台班费;
３)提高模板安装精度,采用整装整拆,加速模板周转,以便节约木材或钢材;
４)混凝土、砂浆中掺加外加剂或混合料,以便节约水泥;
５)采用先进的钢材焊接技术,以便节约钢材;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
６)构件及半成品采用预制拼装、整体安装的办法,以便节约人工费、机械费等.
(５)现场文明施工措施.
１)施工现场设置围栏与标牌,保证出入口交通安全、道路畅通、场地平整、安全与消防设施齐全;
２)临时设施的规划与搭设应符合生产、生活和环境卫生的要求;
３)各种建筑材料、半成品、构件的堆放与管理有序;
４)散碎材料、施工垃圾的封闭运输及防止各种环境污染;
５)及时进行成品保护及施工机具保养.
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
８.施工方案的技术经济评价
施工方案的技术经济评价是选择最优施工方案的重要途径.它是从几个可行方案中选出一个工期短、成本低、质量好、材料省、劳动力安排合理的最优方案.常用的方法有定性分析评价、定量分析评价两种.
常用的方法有定性分析评价、定量分析评价两种.
(１)定性分析评价.定性分析评价是结合工程施工实际经验,对几个方案的优缺点进行分析和比较.通常主要从以下几个指标来评价:
１)工人在施工操作上的难易程度和安全可靠性;
２)能否为后续工作创造有利施工条件;
３)选择的施工机械设备是否易于取得;
上一页
下一页
返回
任务３.２　单位工程施工组织设计编制
４)采用该方案是否有利于冬、雨期施工;
５)能否为现场文明创造有利条件等.
(２)定量分析评价.定量分析评价是通过对各个方案的工期指标、实物量指标和价值指标等一系列单个的技术经济指标,进行计算对比,从中选择技术经济指标最优方案的方法.定量分析评价通常分为以下两种方法:
１)多指标分析法.它是用价值指标、实物指标和工期指标等一系列单个的技术经济指标,对各个方案进行分析对比从中选优的方法.
２)综合指标分析法.综合指标分析方法是以多指标为基础,将各指标的值按照一定的计算方法进行综合后得到一个综合指标进行评价.
上一页
返回
图３-１　施工组织总设计编制程序
返回
图３-２　单位工程施工组织设计的编制程序
返回
图３-６　劳动力消耗动态图
返回
表３-６　施工准备工作计划
返回
图３-７　施工平面图设计步骤
返回
图３-８　塔式起重机单侧布置示意图
返回
图３-９　塔式起重机服务范围
返回
图３-１０　塔式起重机服务状况
返回
图３-１１　塔式起重机布置方案
返回
图３-１２　井架布置
返回

展开更多......

收起↑
