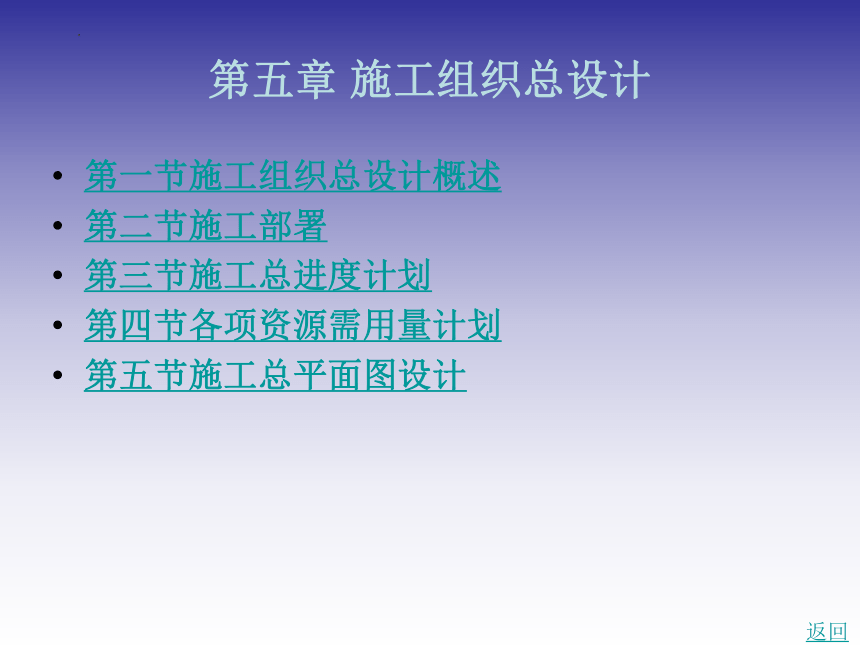

第五章 施工组织总设计
第一节施工组织总设计概述
第二节施工部署
第三节施工总进度计划
第四节各项资源需用量计划
第五节施工总平面图设计
返回

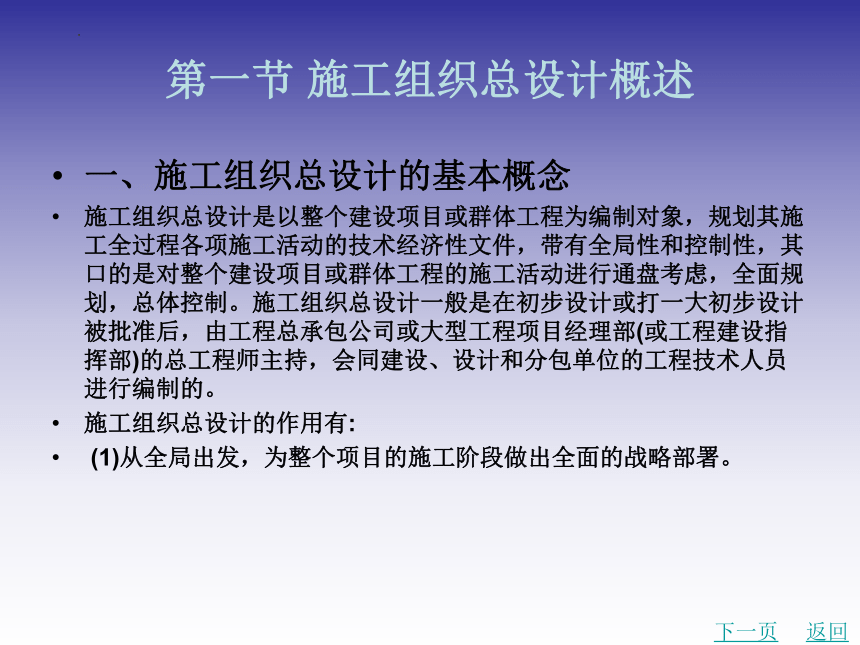

第一节 施工组织总设计概述
一、施工组织总设计的基本概念
施工组织总设计是以整个建设项目或群体工程为编制对象，规划其施工全过程各项施工活动的技术经济性文件，带有全局性和控制性，其口的是对整个建设项目或群体工程的施工活动进行通盘考虑，全面规划，总体控制。施工组织总设计一般是在初步设计或打一大初步设计被批准后，由工程总承包公司或大型工程项目经理部(或工程建设指挥部)的总工程师主持，会同建设、设计和分包单位的工程技术人员进行编制的。
施工组织总设计的作用有:
(1)从全局出发，为整个项目的施工阶段做出全面的战略部署。
下一页
返回

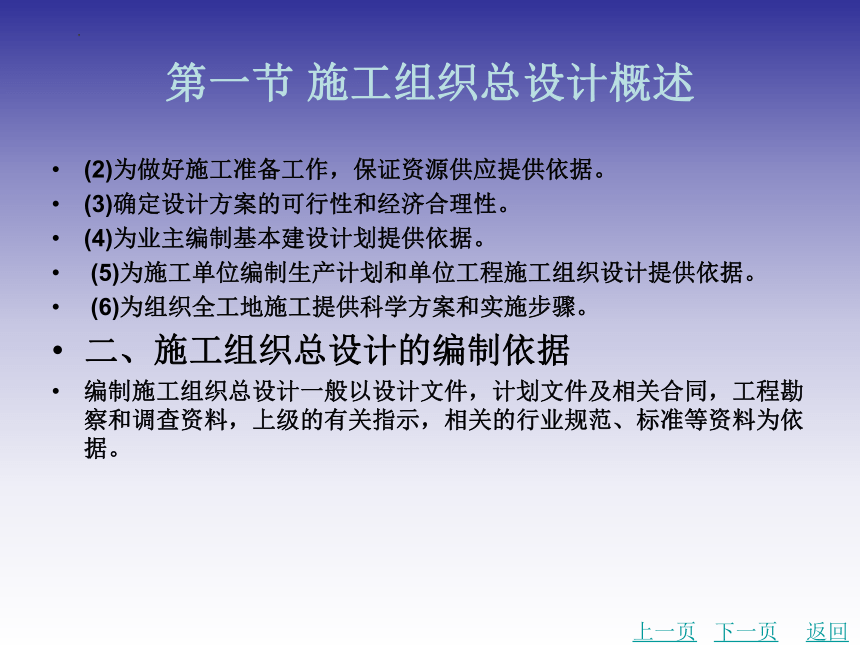

第一节 施工组织总设计概述
(2)为做好施工准备工作，保证资源供应提供依据。
(3)确定设计方案的可行性和经济合理性。
(4)为业主编制基本建设计划提供依据。
(5)为施工单位编制生产计划和单位工程施工组织设计提供依据。
(6)为组织全工地施工提供科学方案和实施步骤。
二、施工组织总设计的编制依据
编制施工组织总设计一般以设计文件，计划文件及相关合同，工程勘察和调查资料，上级的有关指示，相关的行业规范、标准等资料为依据。
上一页
下一页
返回

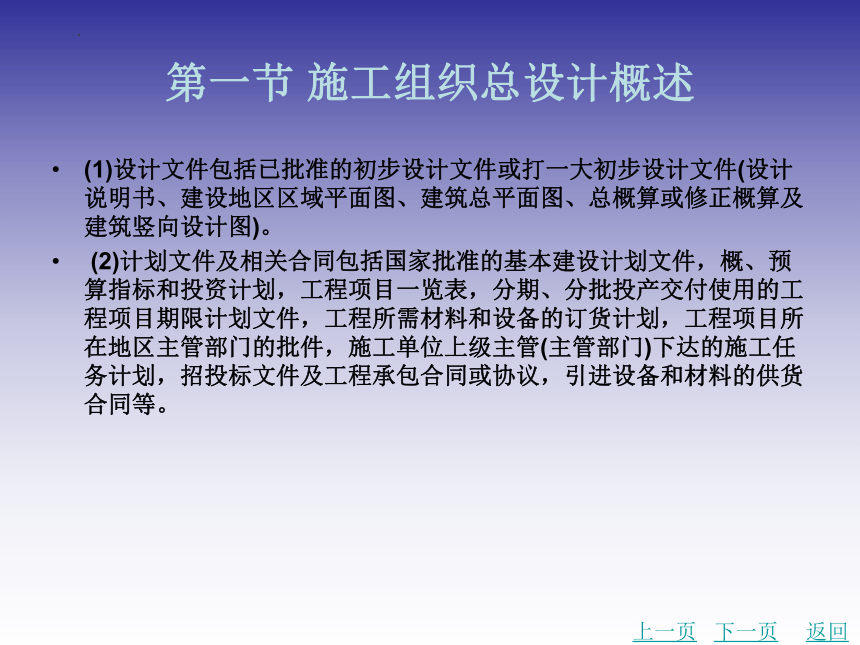

第一节 施工组织总设计概述
(1)设计文件包括已批准的初步设计文件或打一大初步设计文件(设计说明书、建设地区区域平面图、建筑总平面图、总概算或修正概算及建筑竖向设计图)。
(2)计划文件及相关合同包括国家批准的基本建设计划文件，概、预算指标和投资计划，工程项目一览表，分期、分批投产交付使用的工程项目期限计划文件，工程所需材料和设备的订货计划，工程项目所在地区主管部门的批件，施工单位上级主管(主管部门)下达的施工任务计划，招投标文件及工程承包合同或协议，引进设备和材料的供货合同等。
上一页
下一页
返回

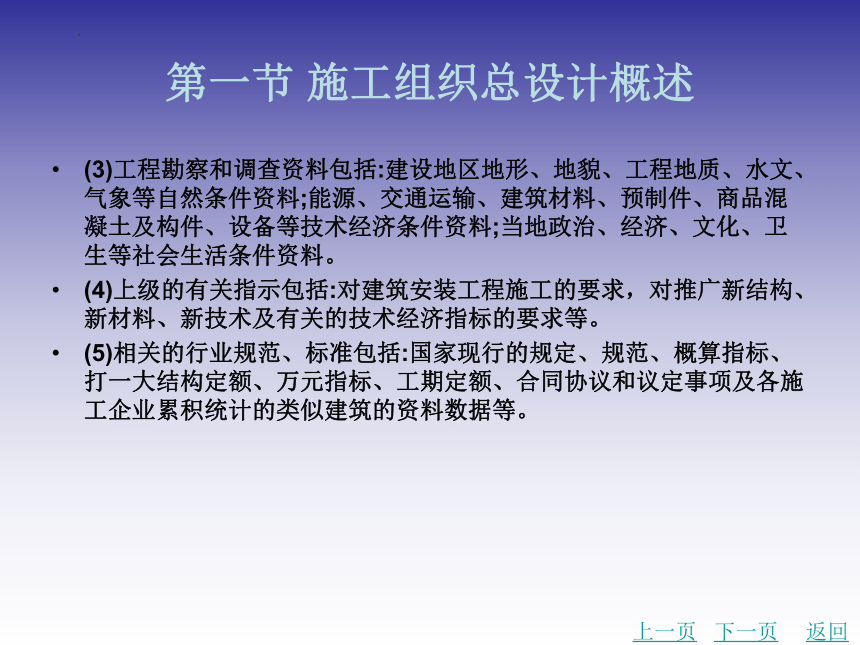

第一节 施工组织总设计概述
(3)工程勘察和调查资料包括:建设地区地形、地貌、工程地质、水文、气象等自然条件资料;能源、交通运输、建筑材料、预制件、商品混凝土及构件、设备等技术经济条件资料;当地政治、经济、文化、卫生等社会生活条件资料。
(4)上级的有关指示包括:对建筑安装工程施工的要求，对推广新结构、新材料、新技术及有关的技术经济指标的要求等。
(5)相关的行业规范、标准包括:国家现行的规定、规范、概算指标、打一大结构定额、万元指标、工期定额、合同协议和议定事项及各施工企业累积统计的类似建筑的资料数据等。
上一页
下一页
返回

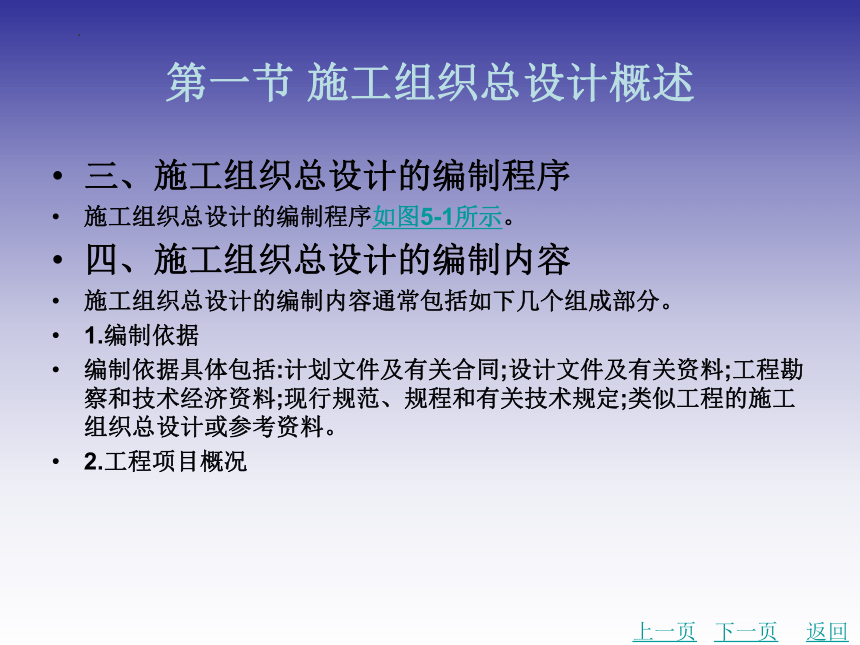

第一节 施工组织总设计概述
三、施工组织总设计的编制程序
施工组织总设计的编制程序如图5-1所示。
四、施工组织总设计的编制内容
施工组织总设计的编制内容通常包括如下几个组成部分。
1.编制依据
编制依据具体包括:计划文件及有关合同;设计文件及有关资料;工程勘察和技术经济资料;现行规范、规程和有关技术规定;类似工程的施工组织总设计或参考资料。
2.工程项目概况
上一页
下一页
返回

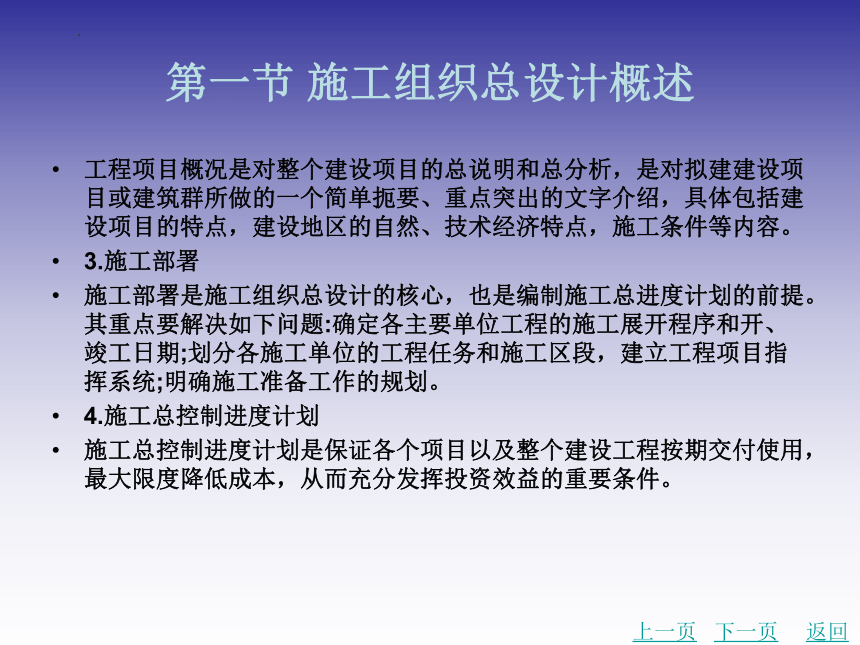

第一节 施工组织总设计概述
工程项目概况是对整个建设项目的总说明和总分析，是对拟建建设项目或建筑群所做的一个简单扼要、重点突出的文字介绍，具体包括建设项目的特点，建设地区的自然、技术经济特点，施工条件等内容。
3.施工部署
施工部署是施工组织总设计的核心，也是编制施工总进度计划的前提。其重点要解决如下问题:确定各主要单位工程的施工展开程序和开、竣工日期;划分各施工单位的工程任务和施工区段，建立工程项目指挥系统;明确施工准备工作的规划。
4.施工总控制进度计划
施工总控制进度计划是保证各个项目以及整个建设工程按期交付使用，最大限度降低成本，从而充分发挥投资效益的重要条件。
上一页
下一页
返回

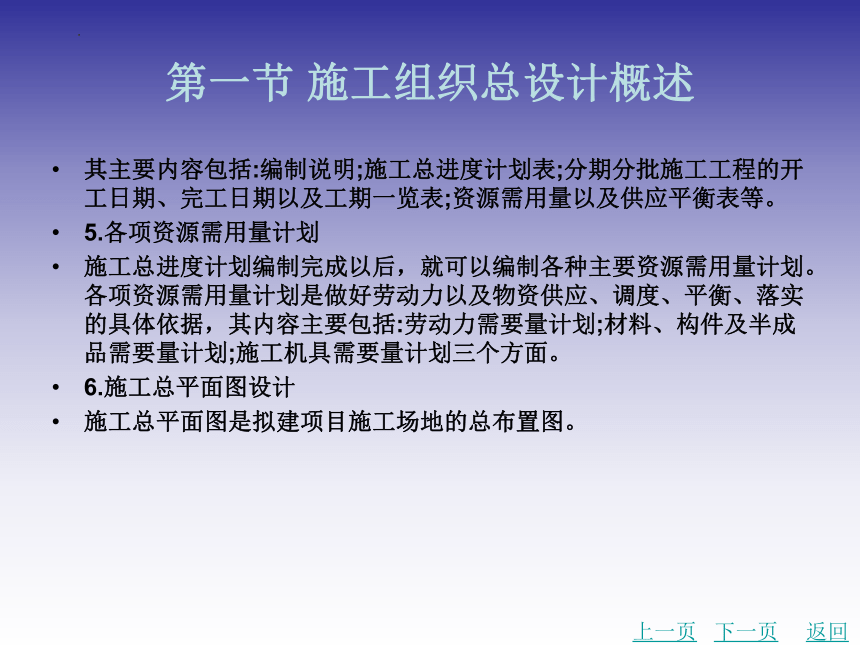

第一节 施工组织总设计概述
其主要内容包括:编制说明;施工总进度计划表;分期分批施工工程的开工日期、完工日期以及工期一览表;资源需用量以及供应平衡表等。
5.各项资源需用量计划
施工总进度计划编制完成以后，就可以编制各种主要资源需用量计划。各项资源需用量计划是做好劳动力以及物资供应、调度、平衡、落实的具体依据，其内容主要包括:劳动力需要量计划;材料、构件及半成品需要量计划;施工机具需要量计划三个方面。
6.施工总平面图设计
施工总平面图是拟建项目施工场地的总布置图。
上一页
下一页
返回

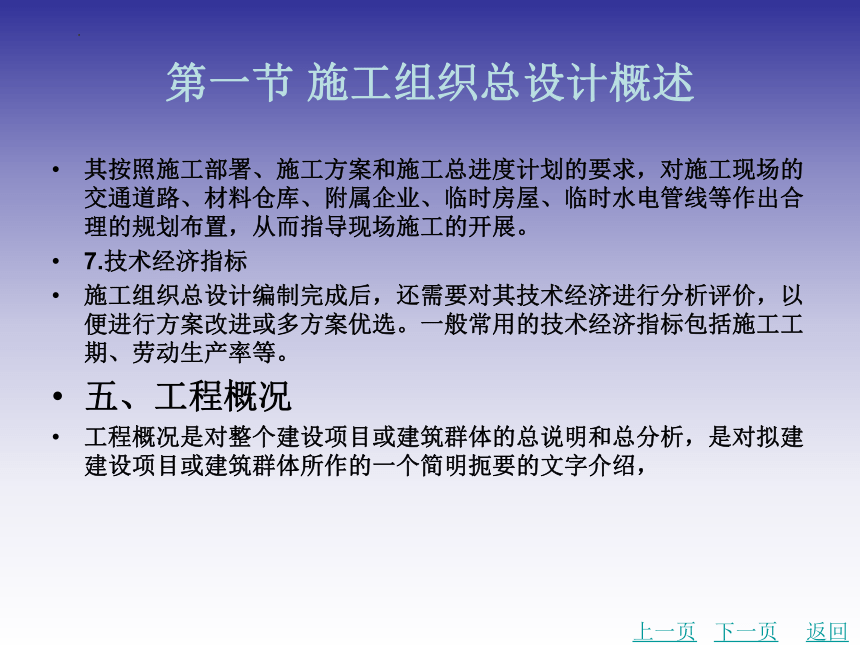

第一节 施工组织总设计概述
其按照施工部署、施工方案和施工总进度计划的要求，对施工现场的交通道路、材料仓库、附属企业、临时房屋、临时水电管线等作出合理的规划布置，从而指导现场施工的开展。
7.技术经济指标
施工组织总设计编制完成后，还需要对其技术经济进行分析评价，以便进行方案改进或多方案优选。一般常用的技术经济指标包括施工工期、劳动生产率等。
五、工程概况
工程概况是对整个建设项目或建筑群体的总说明和总分析，是对拟建建设项目或建筑群体所作的一个简明扼要的文字介绍，
上一页
下一页
返回
第一节 施工组织总设计概述
有时为了补充文字介绍的不足，还可附拟建建设项目的总平面图，主要建筑的平面、立面、剖面示意图及辅助表格等。
其内容一般包括:建设项目构成，建设项目的建设、勘察设计、监理和施工单位，建设地区自然条件、技术经济条件、施工条件等状况。也可将施工总目标和项目管理组织在此一并介绍。
1.建设项目构成
(1)建设项目名称、性质、建设地点和工程特点。
(2)占地总面积、建设总规模和生产能力。
(3)建设工作量和设备安装总吨数。
(4)生产工艺流程及其特点。
上一页
下一页
返回
第一节 施工组织总设计概述
(5)工程组成及每个单项(单位)工程设计特点、占地面积、建筑面积、建筑层数、建筑体积、结构类型、复杂程度，建筑、结构、装修设备安装概况等。
2.建设项目的建设、勘察设计、监理和施工单位
建设项目的建设、勘察设计、监理和施工总分包单位名称及其资质等级、人员组成状况。
3.建设地区自然条件
(1)地区特点、气象状况、地震烈度。
(2)场地特点、地形地质及水文等状况。
4.建设地区技术经济条件
上一页
下一页
返回

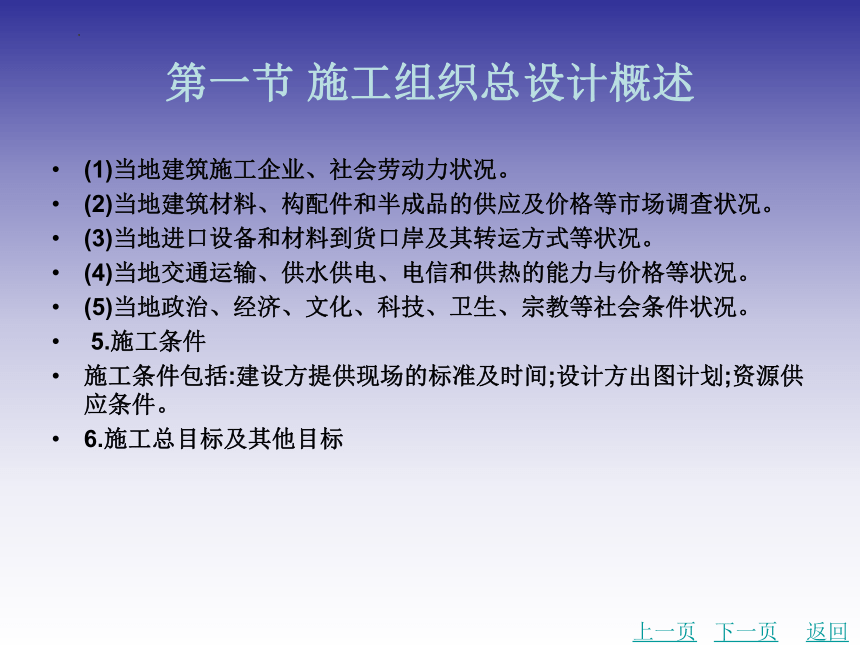

第一节 施工组织总设计概述
(1)当地建筑施工企业、社会劳动力状况。
(2)当地建筑材料、构配件和半成品的供应及价格等市场调查状况。
(3)当地进口设备和材料到货口岸及其转运方式等状况。
(4)当地交通运输、供水供电、电信和供热的能力与价格等状况。
(5)当地政治、经济、文化、科技、卫生、宗教等社会条件状况。
5.施工条件
施工条件包括:建设方提供现场的标准及时间;设计方出图计划;资源供应条件。
6.施工总目标及其他目标
上一页
下一页
返回
第一节 施工组织总设计概述
建设项目施工的目标包括建设项目的施工总目标及单位工程的成本、工期、质量、职业健康安全、环境目标。
7.项目管理组织
(1)明确项目管理的目标、工作内容、组织机构，其中项目管理组织机构一般以组织机构图来表示。
(2)项目经理部的质量、职业健康安全与环境管理体系。
(3)项目管理的工作程序、岗位责任制、各项管理制度和考核标准。
上一页
返回
第二节 施工部署
施工部署是对整个建设项目施工全局作出的统筹规划和全面安排，是对影响建设项目全局性的重大战略部署作出的决策。
施工部署由于建设项目的性质、规模和施工条件等不同，其内容包括工程开展程序、明确施工任务划分与组织安排、重点工程的施工方案、主要工种的施工方法、全场性施下准备工作计划等。
一、工程开展程序
施工任务区分主要是明确项目经理部的组织机构，形成统一的工程指挥系统;明确工程总的目标(包括质量、工期、安全、成本和文明施工等目标);明确工程总包范围和总包范围内的分包工程;确定综合的或专业的施工组织;划分各施工单位的任务项目和施工区段;明确主攻项目和穿插施工的项目及其建设期限。
下一页
返回
第二节 施工部署
对施工任务开展程序安排时，主要是从总体上把握各项目的施工顺序，并应注意如下几点。
(1)在保证工程工期的前提下，实行分期分批建设，既可使各具体项目迅速建成，尽早投入使用发挥效益，又可以在全局上实现施工的连续性和均衡性，减少暂设工程的数量，降低工程造价。
(2)统筹安排各类项目施工，保证重点，兼顾其他，确保工程项目按期投产。按照工程项目的重要程度，应该优先安排的项目包括:
1)按生产工艺要求须先投产或起主导作用的项目。
2)工程量大、施工难度大、工期长的项目。
3)运输系统、动力系统，如厂区道路、铁路和变电站街道等。
上一页
下一页
返回
第二节 施工部署
4)生产上需先期使用的项目。
5)供施工使用的工程项目。
对于建设项目中工程量小、施工难度不大、周期较短而又不急于使用的辅助项目，可以考虑与主体工程相配合，作为平衡项目穿插在主体工程的施工中进行。
(3)所有工程项目均应按照先地下后地上、先深后浅、先干线后支线的原则进行安排。
(4)在安排施工程序时，还应注意使已完工程的生产或使用和在建工程的施工互不妨碍，使生产、施工两方便。
(5)施工程序应当与各类物资、技术条件供应之间的平衡以及这些资源的合理利用相协调，促进均衡施工。
上一页
下一页
返回
第二节 施工部署
(6)施工程序必须注意季节的影响，应把不利于某季节施工的工程提前到该季节来临之前或推迟到该季节终了之后施工。但应注意，这样安排以后应保证质量，不拖延进度，不延长工期。大规模土方工程和深基础土方施工，一般要避开雨期;寒冷地区的房屋施工尽量在人冬前封闭，使冬季可进行室内作业和设备安装。
二、明确施工任务划分与组织安排
在明确使用项目管理体制、机构的条件下，划分参与建设的各施工单位的施工任务，明确总包与分包单位的关系，建立施工现场统一的组织领导机构及职能部门，确定综合的和专业化的施工组织，明确各施工单位之间的分工与协作关系，划分施工阶段，确定各施工单位分期分批的主导施工项目和穿插施工项目。
上一页
下一页
返回
第二节 施工部署
三、重点工程的施工方案
针对建设项目中工程量大、工期长的主要单项或单位工程，如生产车间、高层建筑、桥梁等，特殊的分项工程如桩基、深基础、现浇或预制量大的结构工程、升板工程、滑模工程、大模板工程、大跨工程、重型构件吊装工程、高级装饰装修工程和特殊外墙饰面工程等，通常需要编制人员在原则上进行施工方案的确定。其口的是为了进行技术和资源的先期准备工作，同时也是为了施工的顺利开展和施工现场的合理布置。
施工方案的内容包括:施工方案的确定、施工程序的确定和施工机械的选择等。
上一页
下一页
返回
第二节 施工部署
选择主要工程项目的施工方法时，应兼顾技术和经济的相互统一，尽量扩大工业化的施工范围，努力改进机械化施工的程度，从而减轻工人的劳动强度。
在选择施工机械时，应注意考虑实现效率与经济相统一，应使主要机械的性能既能符合工程的需要，又便于保养维修，具备经济上的合理性。同时，辅助配套机械的性能应与主要施工机械相适应，以充分发挥主要施工机械的生产效率。此外，大型机械应能进行综合流水作业，减少其拆、装、运的次数。
四、主要工种的施工方法
主要工种工程是指工程量大、占用工期长、对工程质量起关键作用的工程。
上一页
下一页
返回
第二节 施工部署
在确定主要工种工程的施工方法时，应结合建设项目的特点和当地施工习惯，尽可能采用先进合理可行的工业化、机械化施工方法。
(1)工业化施工。按照工厂预制和现场预制相结合的方针和逐步提高建筑工业化程度的原则，妥善安排钢筋混凝土构件生产及木制品加工、混凝土搅拌、金属构件加工、机械修理和砂石的生产。其安排要点如下:
1)充分利用本地区的永久性预制加工厂生产大批量的标准构件，如屋面板、楼板、砌块、墙板、中小型梁、门窗、金属构件和铁件等。
2)当本地区缺少永久性预制加工厂或其生产能力不能满足需要时，可考虑设置现场临时性预制加工厂，并定出其规模和位置。
上一页
下一页
返回
第二节 施工部署
3)对大型构件(如柱、屋架)以及就近没有预制加工厂生产的中型构件(如梁等)，一般宜现场预制。
总之，要因地制宜，采用工厂预制和现场预制相结合的方针，经分析比较后选定预制方法，并编制预制构件加工计划。
(2)机械化施工。要充分利用现有机械设备，努力打一大机械化施工的范围，制订配套和改造更新的规划，增添新型的高效能机械，以提高机械化施工的生产效率。在安排和选用机械时，应注意以下各点:
1)主要施工机械的型号和性能要既能满足施工的需要，又能发挥其生产效率。
2)辅助配套施工机械的性能和生产效率要与主要施工机械相适应。
上一页
下一页
返回
第二节 施工部署
3)尽量使机械在几个项目上进行流水施工，以减少机械装、拆、运的时间。
4)工程量大而集中时，应选用大型固定的机械;施工面大而分散时，应选用移动灵活的机械。
5)注意贯彻大中小型机械相结合的原则。
五、全场性施工准备工作计划
根据施工开展的程序和施工方案，编制全场性的施工准备工作计划表(表5-1) 。
(1)安排好场内外运输、施工用的主干道、水电气来源及其引入方案。
(2)安排好场地平整和全场性排水、防洪。
上一页
下一页
返回
第二节 施工部署
(3)安排好生产和生活基地建设。
(4)安排现场区内建筑材料、成品、半成品的货源和运输、储存方式。
(5)安排施工现场区域内的测量放线工作。
(6)编制新技术、新材料、新工艺、新结构的试验、测试与技术培训工作。
(7)做好冬、雨期施工的特殊准备工作。
上一页
返回
第三节 施工总进度计划
施工总进度计划是施工现场各施工活动在时间上开展状况的体现。编制施工总进度计划就是根据施工部署中的施工方案和工程项目的开展程序，对全工地的所有工程项目做出时间上的安排。编制施工总进度计划的要求是保证拟建工程按期完工，迅速产生经济效益，并保证项目施工的连续性与均衡性，节约投资费用。其作用在于确定各个施工项目及其主要工种工程、准备工作和全工地工程的施工期限及其开工和竣工的日期，从而确定建筑施工现场劳动力、材料、成品、半成品、施工机械的需要数量和调配情况，以及现场临时设施的数量，水电供应数量和能源、交通的需要数量等。
一、施工总进度计划的编制原则和依据
1.施工总进度计划的编制原则
下一页
返回
第三节 施工总进度计划
(1)合理安排施工顺序，保证在劳动力、物资以及资金消耗量最少的情况下，按规定下期完成拟建工程施工任务。
(2)采用合理的施工方法，使建设项目的施工连续、均衡地进行。
2.施工总进度计划的编制依据
(1)工程的初步设计或扩大初步设计。
(2)有关概(预)算指标、定额、资料和工期定额。
(3)合同规定的进度要求和施工组织规划设计。
(4)施工总方案(施工部署和施工方案)。
(5)建设地区调查资料。
上一页
下一页
返回
第三节 施工总进度计划
二、施工总进度计划的编制步骤与方法
1.工程分析计算
首先根据建设项目的特点划分项目。项目划分不宜过多，应突出主要项目，一些附属、辅助工程可以合并。然后估算各主要项目的实物工程量。计算工程量时，可按初步(或扩大初步)设计图纸并根据各种定额手册进行计算。常用的定额资料有以下几种:
(1)万元、十万元投资工程量、劳动力及材料消耗打一大指标。这种定额规定了某一种结构类型建筑，每万元或十万元投资中劳动力、主要材料等消耗数量。根据设计图纸中的结构类型，即可估算出拟建工程分项需要的劳动力和主要材料的消耗数量。
上一页
下一页
返回
第三节 施工总进度计划
(2)概算指标或扩大结构定额。这两种定额都是预算定额的进一步扩大。查定额时，首先查找与本建筑物结构类型、跨度、高度相类似的部分，然后查出这种建筑物按定额单位所需要的劳动力和各项主要材料消耗量，从而推算出拟建建筑所需要的劳动力和材料的消耗数量。
(3)标准设计或已建房屋、构筑物的资料。在缺少上述几种定额手册的情况下，可采用标准设计或已建成的类似工程实际所消耗的劳动力及材料加以类比，按比例估算。但是，由于和拟建工程完全相同的已建工程极为少见，因此在采用已建工程资料时，一般都要进行折算、调整。除房屋外，还必须计算主要的全工地工程的工程量，如场地平整、铁路及道路和地下管线的长度等，这些可以根据建筑总平面图来计算。
上一页
下一页
返回
第三节 施工总进度计划
最后将按上述方法计算出的工程量填入工程量汇总表中(表5-2)。
2.各单位工程施工期限确定
根据各单位工程的规模、施工难易程度、承建单位的施工水平及各种资源的供应情况等施工条件，确定各建筑物的施工期限。
3.各单位工程开竣工时间和相互搭接关系确定
在施工部署中已经确定了总的施工期限、施工程序和各系统的控制期限及搭接时间，但对每一个单位工程的开竣工时间尚未具体确定。通过对各主要建筑物的工期进行分析，确定各主要建筑物的施工期限之后，就可以进一步安排各建筑物的搭接施工时间。通常，应考虑以下主要因素:
上一页
下一页
返回
第三节 施工总进度计划
(1)分清主次，保证重点，兼顾一般，同时进行的项目不宜过多。
(2)要满足连续、均衡施工的要求，尽量使各种施工人员、施工机械在全工地内连续施工，同时尽量使劳动力、施工机具和物资消耗量基本均衡，以利于劳动力的调度和资源供应。
(3)要满足生产工艺要求，合理安排各个建筑物的施工顺序，使土建施工、设备安装和试生产实现“一条龙”。
(4)认真考虑施工平面图的空间关系，使施工平面布置紧凑，少占土地，减少场地内部的道路和管理长度。
(5)全面考虑各种条件限制，如施工企业自身的力量，各种原材料、机械设备的供应情况，设计单位提供图纸的情况，各年度投资数量等条件，对各建筑物的开工、竣工时间进行调整。
上一页
下一页
返回
第三节 施工总进度计划
4.编制施工总进度计划表
在进行上述工作之后，便可着手编制施工总进度计划表。施工总进度计划可以用横道图表达，也可以用网络图表达。由于施工总进度计划只起控制性作用，因此不必编制得过细。用横道图计划比较直观，简单明了;网络计划可以表达出各项目或各工序间的逻辑关系，可以通过关键线路直观体现控制工期的关键项目或工序;另外，还可以应用电子计算机进行计算和优化调整，近年来这种方式已经在实践中得到广泛应用。
施工总进度计划和主要分部(项)工程流水施工进度计划可参照表5-3和表5-4编制。
上一页
下一页
返回
第三节 施工总进度计划
5.确定总进度计划
初步施工总进度计划排定后，还要经过检查、调整，才能确定较合理的施工总进度计划。一般的检查方法是观察劳动力和物资需要量的变动曲线。这些变动曲线如果有较大的高峰出现，则可用适当地移动穿插项目的时间或调整某些项目的工期等方法逐步加以改进，最终使施工趋于均衡。
三、制订施工总进度计划保证措施
(1)组织保证措施。从组织上落实进度控制责任，建立进度控制协调制度。
(2)技术保证措施。编制施工进度计划实施细则;建立多级网络计划和施工作业周计划体系;强化事前、事中和事后进度控制。
上一页
下一页
返回
第三节 施工总进度计划
(3)经济保证措施。确保按时供应资金;奖励工期提前者;经批准紧急工程可采用较高的计件单价;保证施工资源正常供应。
(4)合同保证措施。全面履行工程承包合同;及时协调分包单位施工进度;按时提取工程款;尽量减少业主提出工程进度索赔的机会。
上一页
返回
第四节 各项资源需用量计划
各项资源需用量计划是做好劳动力及物资的供应、平衡、调度、落实的依据，其内容一般包括以下几个方面。
一、劳动力需求量计划
劳动力需求量计划是确定暂设工程规模和组织劳动力进场的依据。编制时，首先根据各工种工程量汇总表中分别列出的各个建筑物专业工种的工程量，根据预算定额或有关资料便可求得各个建筑物主要工种的劳动量;再根据总进度计划表中各单位工程工种的持续时间，即可得到某单位工程在某段时间里的平均劳动力数。同样方法可计算出各个建筑物的各主要工种在各个时期的平均工人数。将总进度计划表纵坐标方向上各单位工程同工种的人数叠加在一起并连成一条曲线，即为本工种的劳动力动态曲线图和计划表。
下一页
返回
第四节 各项资源需用量计划
劳动力需求量计划表见表5-5。
二、主要材料和预制品需求量计划
根据各工种工程量汇总表所列各建筑物和构筑物的工程量，查定额或概算指标便可得出各建筑物或构筑物所需的建筑材料、构件和半成品的需要量;然后根据总进度计划表大致估计出某些建筑材料在某季度的需要量，从而编制出建筑材料、构件和半成品的需求量计划。主要材料和预制品需求量计划是材料和构件等落实组织货源、签订供应合同、确定运输方式、编制运输计划、组织进场、确定暂设工程规模的依据。特别要以表格的形式确定计划，安排各种建筑材料、构件及半成品的进场顺序、时间和堆放场地。主要材料需求量计划见表5-6，主要预制加工品需求量计划见表5-7 。
上一页
下一页
返回
第四节 各项资源需用量计划
三、主要施工机具、设备需用量计划
施工机具、设备需用量是指总设计部署所统一安排的机械设备和运输工具的需要数量，如统一安排的挖运土机械、垂直运输机械、搅拌机械和加工机械等。结合施工总进度计划确定其进场时间，据此编制其需用量计划表，见表5-8 。
上一页
返回
第五节 施工总平面图设计
施工总平面图是拟建项目施工场地的总布置图。它是按照施工部署、施工方案和施工总进度计划的要求绘制的。它对施工现场的交通道路，材料仓库，附属生产或加工企业，临时建筑和临时水、电、管线等进行合理规划和布置，并用图纸的形式表达出来，从而正确处理全工地施工期间所需的各项设施与永久建筑、拟建工程之间的空间关系，指导现场进行有组织、有计划的文明施工。
一、施工总平面图设计的原则
(1)尽量减少施工用地，少占农田，使平面布置紧凑、合理。
(2)合理组织运输，减少运输费用，保证运输通畅。
(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种与各工程之间的交叉。
下一页
返回
第五节 施工总平面图设计
(4)尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用尽量采用装配式施工设施，提高其安装速度。
(5)各种生产、生活设施应便于工人的生产和生活。
(6)满足安全防火、劳动保护的要求。
二、施工总平面图设计的依据
(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施的位置等。
(2)建设地区的自然条件和技术经济条件。
(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
上一页
下一页
返回
第五节 施工总平面图设计
(4)各种建筑材料、构件、加工品、施工机械和运输工具需用量一览表，以便规划工地内部的储放场地和运输线路。
(5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。
三、施工总平面图设计的内容
(1)建设项目建筑总平面图上一切地上和地下建筑物、构筑物以及其他设施的位置和尺寸。
(2)一切为全工地施工服务的临时设施的位置，包括:
1)施工用地范围，施工用的各种道路。
2)加工厂、制备站及有关机械的位置。
上一页
下一页
返回
第五节 施工总平面图设计
3)各种建筑材料、半成品、构件的仓库和生产工艺设备的堆场、取弃土方位置。
4)行政管理房、宿舍、文化生活福利设施等的位置。
5)水源、电源、变压器位置，临时给排水管线和供电、动力设施。
6)机械站、车库位置。
7)一切安全、消防设施位置。
(3)永久性测量放线标桩位置。
施工总平面图应该随着工程的进展，不断地进行修正和调整，以适应不同时期的需要。
上一页
下一页
返回
第五节 施工总平面图设计
四、施工总平面设计的步骤
施工总平面图设计的步骤为:场外交通道路的引入→材料堆场、仓库和加工厂的布置→搅拌站的布置→场内运输道路的布置→全场性垂直运输机械的布置→行政与生活临时设施的布置→临时水、电管网及其他动力设施的布置→施工总平面图的绘制。
1.场外交通道路的引入
场外交通道路的引入是指将地区或市政交通路线引入至施工场区入口处。设计全工地施工总平面图时，首先应从考虑大宗材料、成品、半成品、设备等进入工地的运输方式入手。
上一页
下一页
返回
第五节 施工总平面图设计
当大批材料是由铁路运输时，要解决铁路的引入问题;当大批材料是由水路运输时，应考虑原有码头的运用和是否增设专用码头的问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
(1)铁路运输。当大量物资由铁路运入工地时，应首先解决铁路由何处引入及如何布置的问题。一般大型工业企业，厂区内都设有永久性铁路专用线，通常可将其提前修建，以便为工程施工服务。
(2)水路运输。
(3)公路运输。
场外交通道路的引入，应结合地区或市政交通，选取最短线路来布置临时引入道。布置时，还应考虑以下几点要求:
上一页
下一页
返回
第五节 施工总平面图设计
1)若引入临时铁路，要求纵坡小于3%、曲率半径大于300 m;若引入临时公路，要求纵坡小于6%~8%、曲率半径大于20 m。
2)若引入的最短线路遇有穿山过水的情况，应作出打洞造桥和绕道而行的经济估算，选择最经济的方案实施。
3)对引入的临时线路，要注意避免受到滑坡、山洪等自然灾害的影响。
4)临时引入的路基宽度，铁路可按3.5m考虑，公路可按8 m考虑，路基两侧应考虑留出口宽0. 7 m左右的排水沟。
2.材料堆场、仓库和加工厂的布置
施工组织总设计中主要考虑那些需要集中供应的材料和加工件的场(厂)库的布置位置和面积。不需要集中供应的材料和加工件，可放到各单位工程施工组织设计中去考虑。
上一页
下一页
返回
第五节 施工总平面图设计
当采用铁路运输大宗施工物资时，中心仓库应尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。当采用公路运输大宗施工物资时，中心仓库可布置在工地中心区或靠近使用的地方;如不可能这样做，也可将其布置在工地入口处。大宗地方材料的堆场或仓库，可布置在相应的搅拌站、预制厂或加工厂附近。当采用水路运输大宗施工物资时，要在码头附近设置转运仓库。
工业项目的重型工艺设备，尽可能运至车间附近的设备组装场停放，普通工艺设备可放在车间外围或其他空地上。
各种加工厂布置，应以方便使用、安全防水、运输费用最少、不影响正式工程施工的正常进行为原则。
上一页
下一页
返回
第五节 施工总平面图设计
一般应将加工厂集中布置在同一地区，且处于工地边缘。各种加工厂应与相应的仓库或材料堆场布置在同一地区。
(1)预制件加工厂应尽量利用建设地区的永久性加工厂。
(2)钢筋加工厂可集中或分散布置，视工地具体情况而定。
(3)木材加工厂设置与否、是集中还是分散设置、设置规模大小，应视建设地区内有无可供利用的木材加工厂而定。
(4)金属结构、锻工、电焊和机修等车间，由于在生产工艺上联系较紧密，应尽可能布置在一起。
3.搅拌站的布置
工地混凝土搅拌站的布置有集中、分散、集中与分散相结合三种方式。
上一页
下一页
返回
第五节 施工总平面图设计
当运输条件较好时，以采用集中布置较好;当运输条件较差时，以分散布置在使用地点或井架等附近为宜。一般当砂、石等材料由铁路或水路运入，而且现场又有足够的混凝土输送设备时，宜采用集中布置方式。若利用城市的商品混凝土搅拌站，只要考虑其供应能力和输送设备能否满足需要，并及时做好订货联系即可，工地则可不考虑布置搅拌站。除此之外，还可采用集中与分散相结合的方式。
混凝土搅拌站的布置选点应注意如下要点:
(1)搅拌站应尽量布置在场区下风方向的空地。
(2)搅拌站与生活、办公等临时设施的距离应尽可能远一点。
(3)搅拌站附近要有足够的空地，以布置砂石堆场。
(4)与施工道路紧密结合，使进、出料的交通比较方便。
上一页
下一页
返回
第五节 施工总平面图设计
4.场内运输道路的布置
根据加工厂、仓库和各施工对象的相对位置，研究货物转运图，区分主要道路和次要道路进行道路的规划。规划厂区内道路时，应考虑以下几点:
(1)合理规划临时道路与地下管网的施工程序。在规划临时道路时，应充分利用拟建的永久性道路，提前修建永久性道路或者先修路基和简易路面。
(2)保证运输畅通。道路应有两个以上的出口，道路末端应设置回车场，且尽量避免与铁路交叉。厂内道路干线应采用环形布置，主要道路宜采用双车道，次要道路可以采用单车道。
上一页
下一页
返回
第五节 施工总平面图设计
(3)选择合理的路面结构。一般场外与省市级公路相连的干线，因其将来会成为永久性道路，因此将其一开始就修成混凝土路面;场内干线和施工机械行驶路线，最好采用砂石级配路面;场内支线一般为土路或砂石路。
5.全场性垂直运输机械的布置
全场性垂直运输机械的布置应根据施工部署和施工方案所确定的内容而定，一般来说，小型垂直运输机械可由单位工程施工组织设计或分部工程作业计划作出具体安排，施工组织总设计一般根据工程特点和规模，考虑为全场服务的大型垂直运输机械的布置。
6.行政与生活临时设施的布置
上一页
下一页
返回
第五节 施工总平面图设计
行政与生活临时设施包括办公室、汽车库、职工休息室、开水房、小卖部、食堂、俱乐部和浴池等。根据工地施工人数，可计算这些临时设施的建筑面积，应尽量利用建设单位的生活基地或其他永久性建筑，不足部分另行建造。
一般全工地行政管理用房宜设在全工地入口处，以便对外联系;也可设在工地中央，以便于全工地管理。
7.临时水、电管网及其他动力设施的布置
当有可利用的水源、电源时，可以将水、电从外面接入工地，沿主要干道布置干管、主线，然后与各用户接通。临时总变电站应设置在高压电引入处，不宜放在工地中心;临时水池应放在地势较高处。
上一页
下一页
返回
第五节 施工总平面图设计
临时水、电管网布置应注意以下几点:
(1)尽量利用已有和提前修建的永久性线路。
(2)临时总变电站应设在高压线进入工地处，避免高压线穿过工地。临时自备发电设备应设置在现场中心或靠近主要用电区域。
(3)临时水池、水塔应设在用水中心和地势较高处。管网一般沿道路布置，供电线路应避免与其他管道设在同一侧，主要供水、供电管线采用环状管网，孤立点可设枝状管网。
(4)管线穿路处均要套一铁管，一般电线用Φ51~ Φ 76的铁管，电缆用Φ 102的铁管，并埋入地下0. 6 m处。
(5)过冬的临时水管须埋在冰冻线以下或采取保温措施。
上一页
下一页
返回
第五节 施工总平面图设计
(6)排水沟沿道路布置，纵坡不小于0. 2%，过路处须设涵管，在山地建设时应有防洪设施。
(7)消火栓间距不大于120 m，距离拟建房屋不小于5m，不大于25 m，距离路边不大于2 m.
(8)各种管道布置的最小净距离应符合有关规定。
8.施工总平面图的绘制
(1)确定图幅大小和绘图比例。图幅大小和绘图比例应根据建设工程项目的规模、大小及布置内容多少来确定。
(2)合理规划和设计图面。施工总平面图除了要反映施工现场的布置内容外，还要反映周围环境。因此，在绘图时应合理规划和设计图面，并应留出一定的空余图面绘制指北针、图例及文字说明等。
上一页
下一页
返回
第五节 施工总平面图设计
(3)绘制建筑总平面图的有关内容。将现场测量的方格网、现场内外已建的房屋、构筑物、道路和拟建工程等，按正确的内容绘制在图面上。
(4)绘制工地需要的临时设施。根据布置要求及计算面积，将道路、仓库、材料加工厂和水、电管网等临时设施绘制到图面上去。对复杂的工程，必要时可采用模型布置。
(5)形成施工总平面图。在进行各项布置后，经分析比较、调整修改，形成施工总平面图，并作必要的文字说明，标上图例、比例、指北针。
完成的施工总平面图比例要正确，图例要规范，线条要粗细分明，字迹要端正，图面要整洁、美观。常用绘图图例见表5-9 .
上一页
返回
图5-1施工组织总设计的编制程序
返回
表5-1施工准备工作计划表
返回
表5-2工程量汇总表
返回
表5-3施工总进度计划表
返回
表5-4主要分部(项)工程流水施工进度计划表
返回
表5-5劳动力需求量计划表
返回
表5-6主要材料需求量计划表
返回
表5-7主要预制加工品需求量计划表
返回
表5-8主要施工机具、设备需用量计划表
返回
表5-9施工平面图常用绘图图例
下一页
返回
表5-9施工平面图常用绘图图例
上一页
下一页
返回
表5-9施工平面图常用绘图图例
上一页
下一页
返回
表5-9施工平面图常用绘图图例
上一页
返回

展开更多......

收起↑
