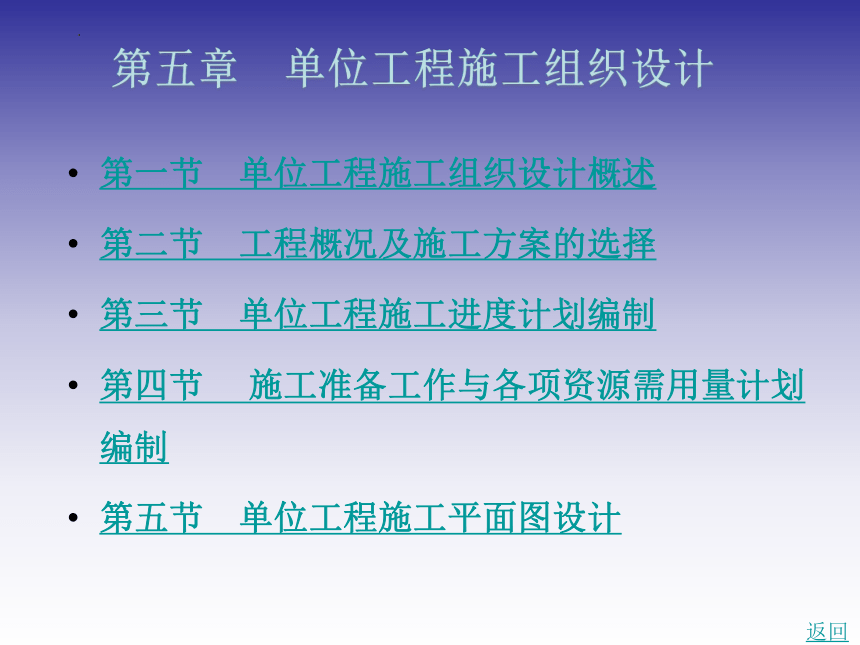

第五章　单位工程施工组织设计
第一节　单位工程施工组织设计概述
第二节　工程概况及施工方案的选择
第三节　单位工程施工进度计划编制
第四节　 施工准备工作与各项资源需用量计划编制
第五节　单位工程施工平面图设计
返回
第一节　单位工程施工组织设计概述

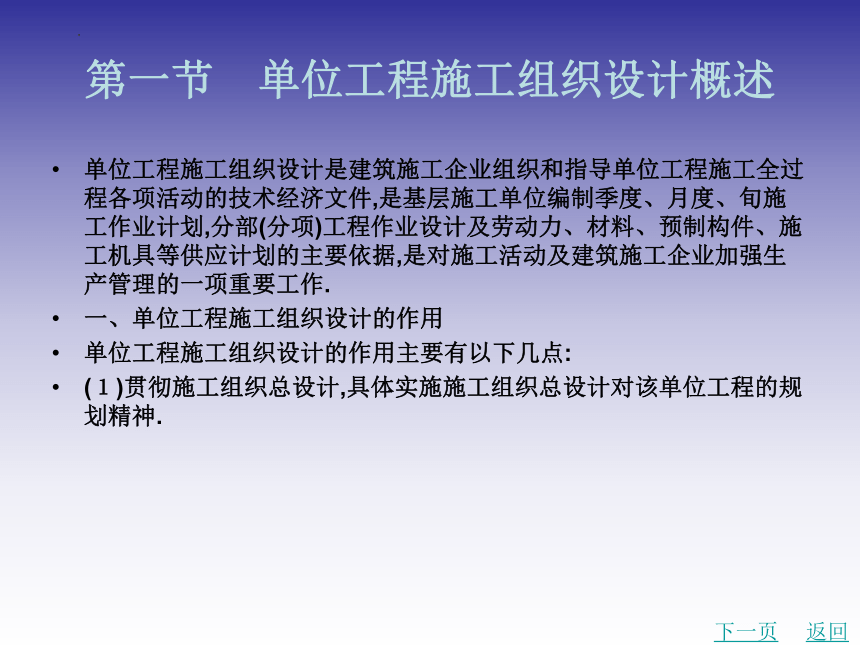

单位工程施工组织设计是建筑施工企业组织和指导单位工程施工全过程各项活动的技术经济文件,是基层施工单位编制季度、月度、旬施工作业计划,分部(分项)工程作业设计及劳动力、材料、预制构件、施工机具等供应计划的主要依据,是对施工活动及建筑施工企业加强生产管理的一项重要工作.
一、单位工程施工组织设计的作用
单位工程施工组织设计的作用主要有以下几点:
(１)贯彻施工组织总设计,具体实施施工组织总设计对该单位工程的规划精神.
下一页
返回
第一节　单位工程施工组织设计概述

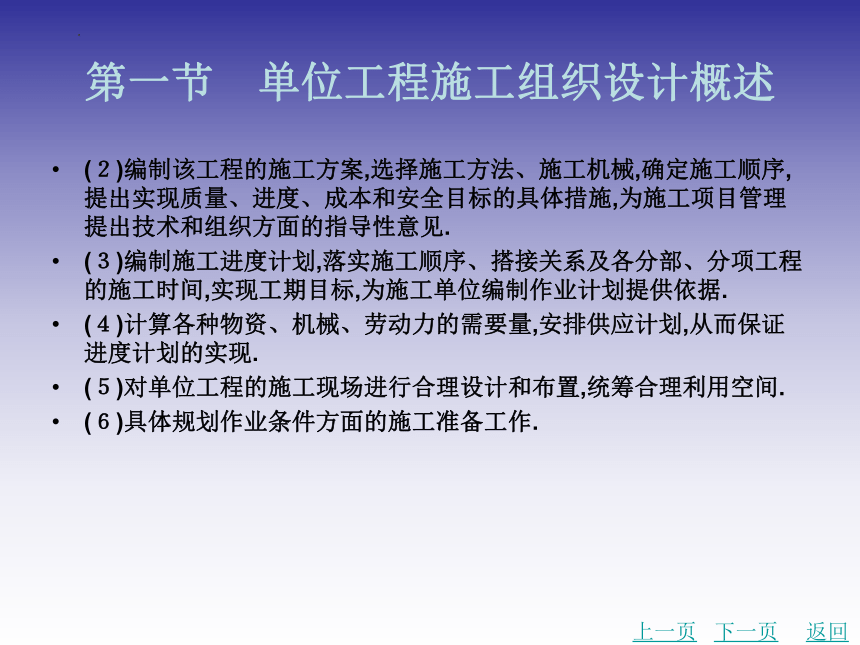

(２)编制该工程的施工方案,选择施工方法、施工机械,确定施工顺序,提出实现质量、进度、成本和安全目标的具体措施,为施工项目管理提出技术和组织方面的指导性意见.
(３)编制施工进度计划,落实施工顺序、搭接关系及各分部、分项工程的施工时间,实现工期目标,为施工单位编制作业计划提供依据.
(４)计算各种物资、机械、劳动力的需要量,安排供应计划,从而保证进度计划的实现.
(５)对单位工程的施工现场进行合理设计和布置,统筹合理利用空间.
(６)具体规划作业条件方面的施工准备工作.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

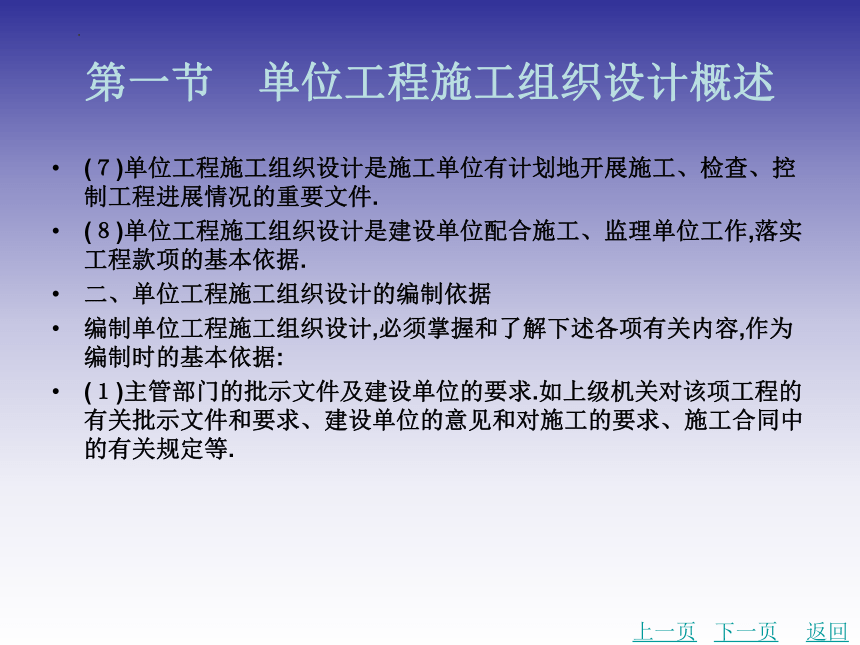

(７)单位工程施工组织设计是施工单位有计划地开展施工、检查、控制工程进展情况的重要文件.
(８)单位工程施工组织设计是建设单位配合施工、监理单位工作,落实工程款项的基本依据.
二、单位工程施工组织设计的编制依据
编制单位工程施工组织设计,必须掌握和了解下述各项有关内容,作为编制时的基本依据:
(１)主管部门的批示文件及建设单位的要求.如上级机关对该项工程的有关批示文件和要求、建设单位的意见和对施工的要求、施工合同中的有关规定等.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

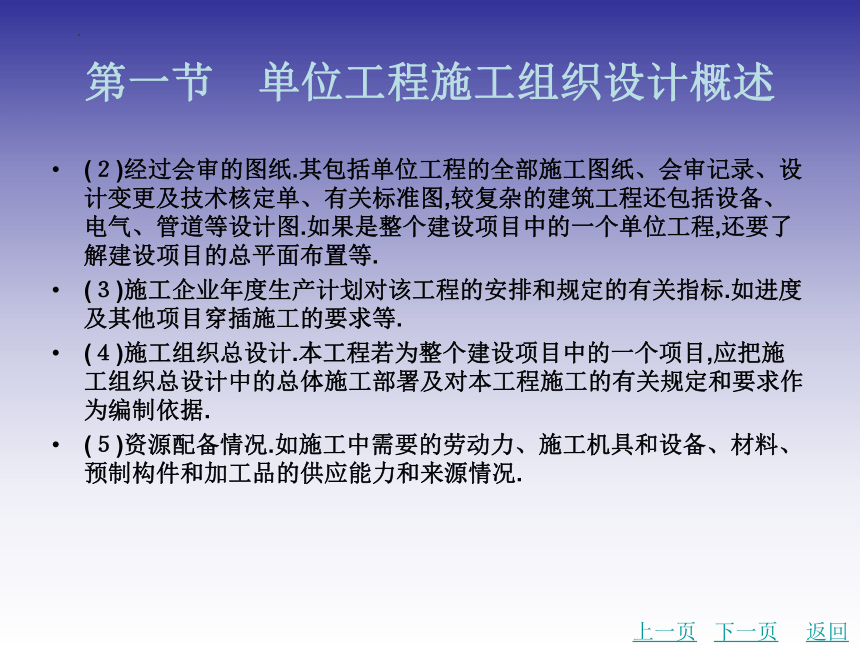

(２)经过会审的图纸.其包括单位工程的全部施工图纸、会审记录、设计变更及技术核定单、有关标准图,较复杂的建筑工程还包括设备、电气、管道等设计图.如果是整个建设项目中的一个单位工程,还要了解建设项目的总平面布置等.
(３)施工企业年度生产计划对该工程的安排和规定的有关指标.如进度及其他项目穿插施工的要求等.
(４)施工组织总设计.本工程若为整个建设项目中的一个项目,应把施工组织总设计中的总体施工部署及对本工程施工的有关规定和要求作为编制依据.
(５)资源配备情况.如施工中需要的劳动力、施工机具和设备、材料、预制构件和加工品的供应能力和来源情况.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

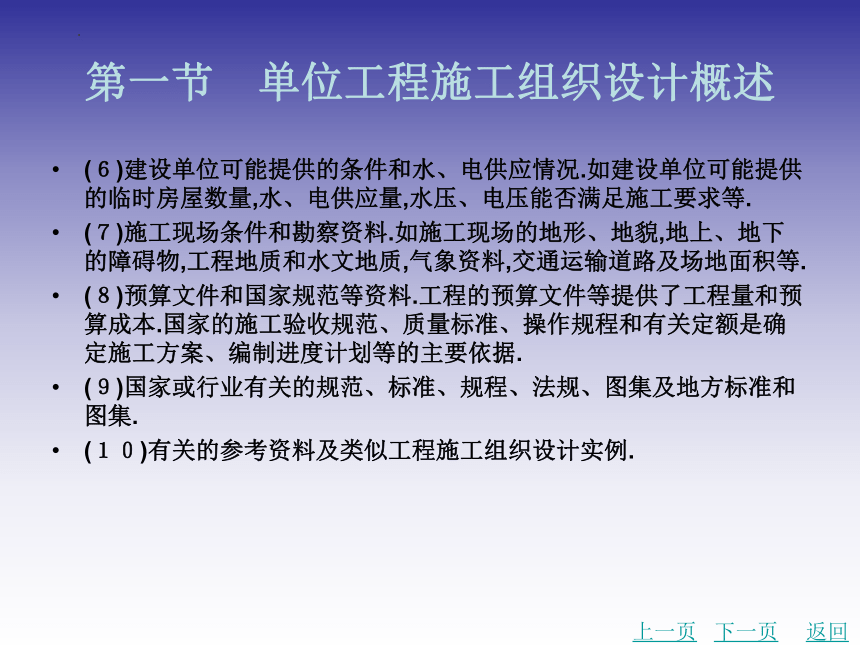

(６)建设单位可能提供的条件和水、电供应情况.如建设单位可能提供的临时房屋数量,水、电供应量,水压、电压能否满足施工要求等.
(７)施工现场条件和勘察资料.如施工现场的地形、地貌,地上、地下的障碍物,工程地质和水文地质,气象资料,交通运输道路及场地面积等.
(８)预算文件和国家规范等资料.工程的预算文件等提供了工程量和预算成本.国家的施工验收规范、质量标准、操作规程和有关定额是确定施工方案、编制进度计划等的主要依据.
(９)国家或行业有关的规范、标准、规程、法规、图集及地方标准和图集.
(１０)有关的参考资料及类似工程施工组织设计实例.
上一页
下一页
返回
第一节　单位工程施工组织设计概述
三、单位工程施工组织设计的编制原则
单位工程施工组织设计的编制原则主要有以下几点:

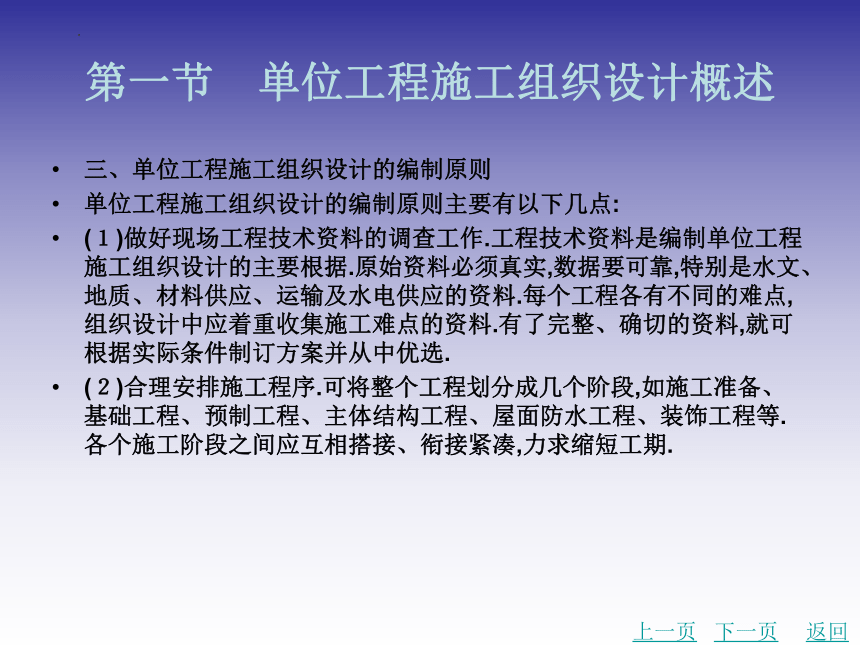

(１)做好现场工程技术资料的调查工作.工程技术资料是编制单位工程施工组织设计的主要根据.原始资料必须真实,数据要可靠,特别是水文、地质、材料供应、运输及水电供应的资料.每个工程各有不同的难点,组织设计中应着重收集施工难点的资料.有了完整、确切的资料,就可根据实际条件制订方案并从中优选.
(２)合理安排施工程序.可将整个工程划分成几个阶段,如施工准备、基础工程、预制工程、主体结构工程、屋面防水工程、装饰工程等.各个施工阶段之间应互相搭接、衔接紧凑,力求缩短工期.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

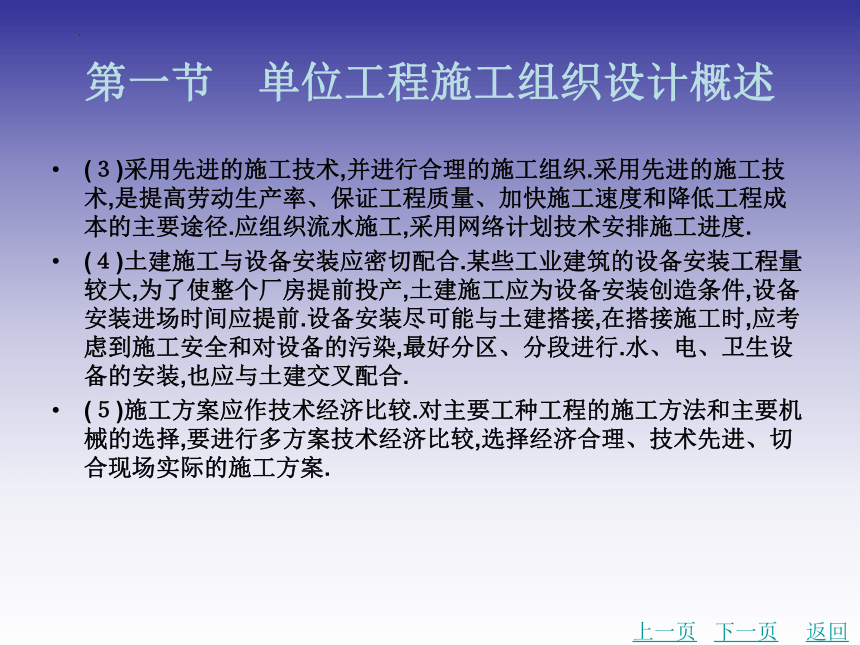

(３)采用先进的施工技术,并进行合理的施工组织.采用先进的施工技术,是提高劳动生产率、保证工程质量、加快施工速度和降低工程成本的主要途径.应组织流水施工,采用网络计划技术安排施工进度.
(４)土建施工与设备安装应密切配合.某些工业建筑的设备安装工程量较大,为了使整个厂房提前投产,土建施工应为设备安装创造条件,设备安装进场时间应提前.设备安装尽可能与土建搭接,在搭接施工时,应考虑到施工安全和对设备的污染,最好分区、分段进行.水、电、卫生设备的安装,也应与土建交叉配合.
(５)施工方案应作技术经济比较.对主要工种工程的施工方法和主要机械的选择,要进行多方案技术经济比较,选择经济合理、技术先进、切合现场实际的施工方案.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

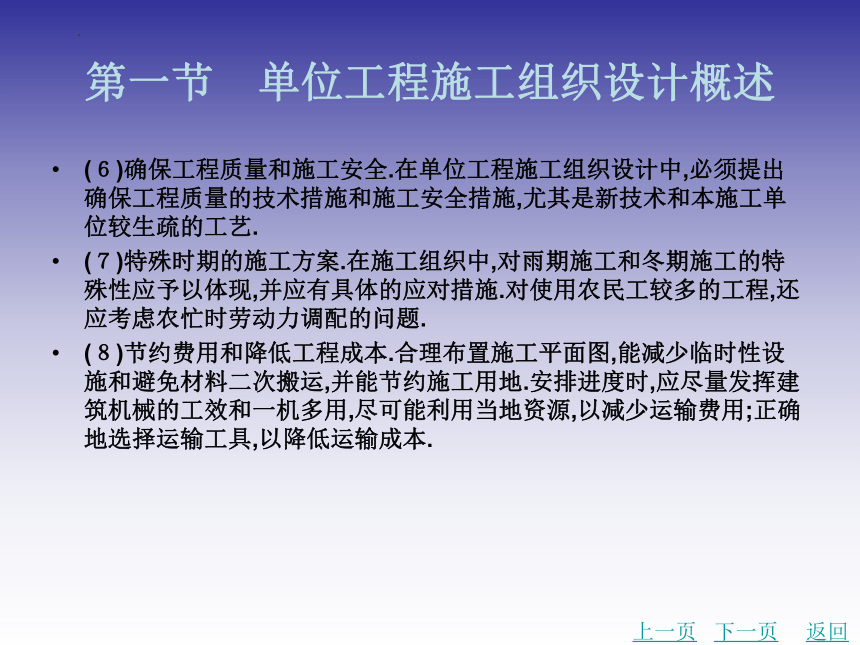

(６)确保工程质量和施工安全.在单位工程施工组织设计中,必须提出确保工程质量的技术措施和施工安全措施,尤其是新技术和本施工单位较生疏的工艺.
(７)特殊时期的施工方案.在施工组织中,对雨期施工和冬期施工的特殊性应予以体现,并应有具体的应对措施.对使用农民工较多的工程,还应考虑农忙时劳动力调配的问题.
(８)节约费用和降低工程成本.合理布置施工平面图,能减少临时性设施和避免材料二次搬运,并能节约施工用地.安排进度时,应尽量发挥建筑机械的工效和一机多用,尽可能利用当地资源,以减少运输费用;正确地选择运输工具,以降低运输成本.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

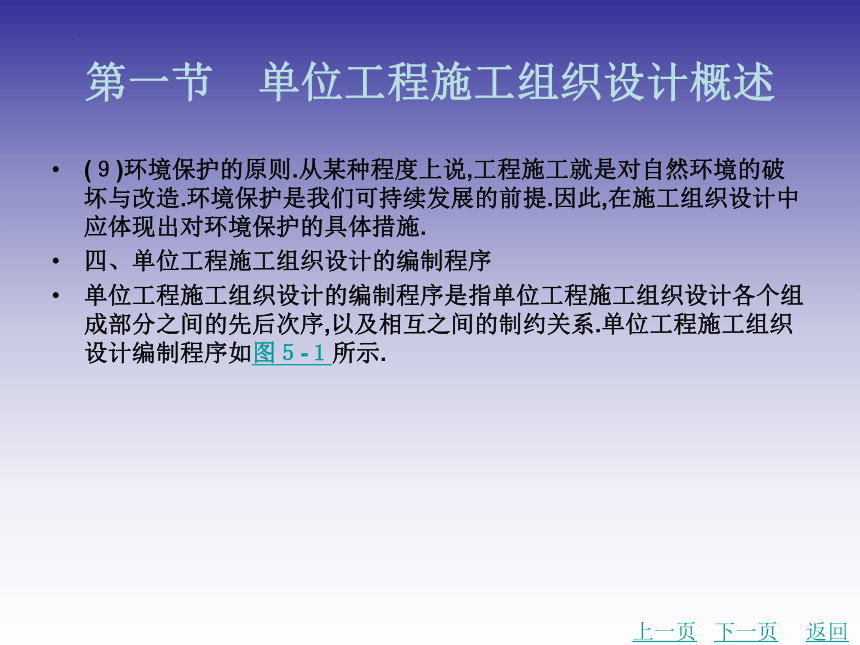

(９)环境保护的原则.从某种程度上说,工程施工就是对自然环境的破坏与改造.环境保护是我们可持续发展的前提.因此,在施工组织设计中应体现出对环境保护的具体措施.
四、单位工程施工组织设计的编制程序
单位工程施工组织设计的编制程序是指单位工程施工组织设计各个组成部分之间的先后次序,以及相互之间的制约关系.单位工程施工组织设计编制程序如图５-１所示.
上一页
下一页
返回
第一节　单位工程施工组织设计概述
五、单位工程施工组织设计的编制内容

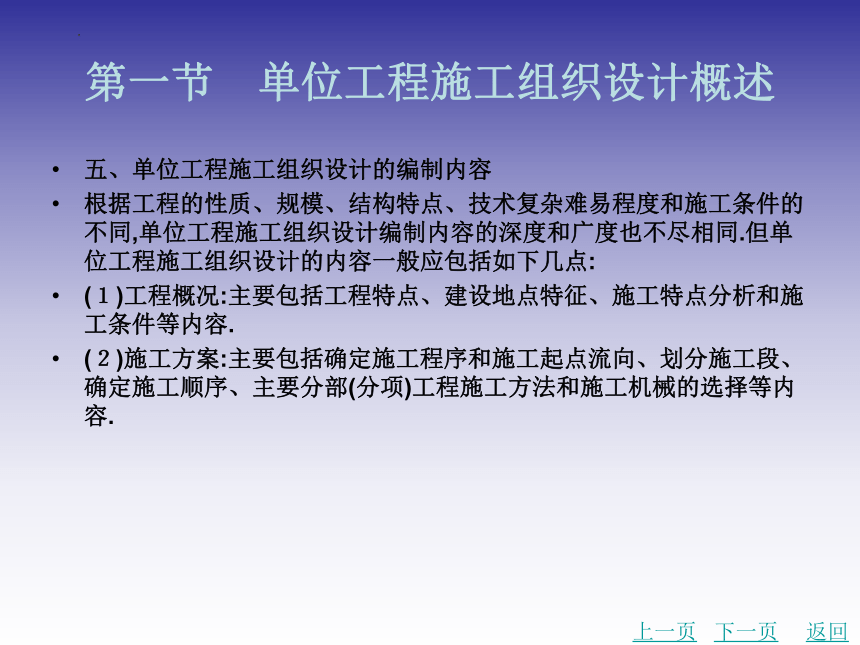

根据工程的性质、规模、结构特点、技术复杂难易程度和施工条件的不同,单位工程施工组织设计编制内容的深度和广度也不尽相同.但单位工程施工组织设计的内容一般应包括如下几点:
(１)工程概况:主要包括工程特点、建设地点特征、施工特点分析和施工条件等内容.
(２)施工方案:主要包括确定施工程序和施工起点流向、划分施工段、确定施工顺序、主要分部(分项)工程施工方法和施工机械的选择等内容.
上一页
下一页
返回
第一节　单位工程施工组织设计概述

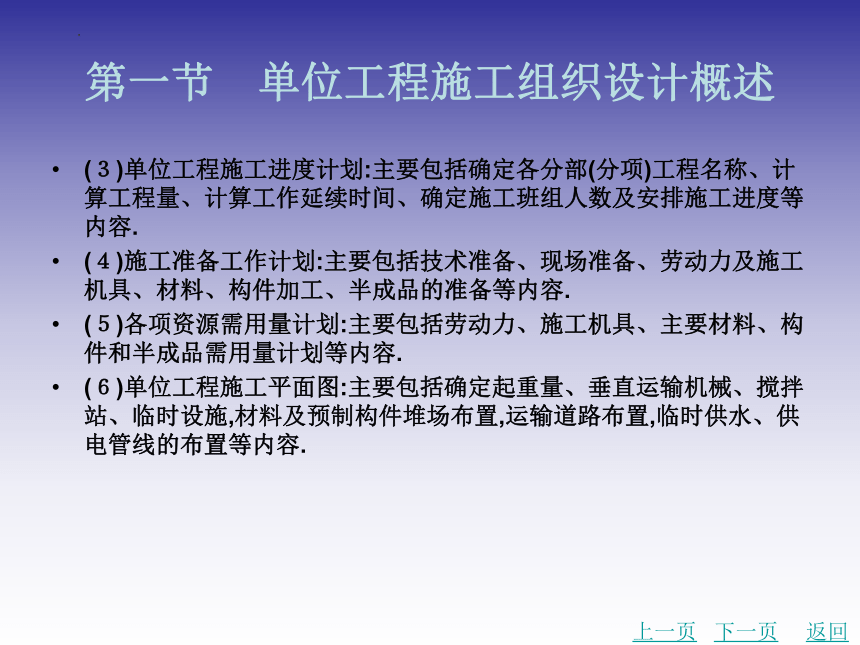

(３)单位工程施工进度计划:主要包括确定各分部(分项)工程名称、计算工程量、计算工作延续时间、确定施工班组人数及安排施工进度等内容.
(４)施工准备工作计划:主要包括技术准备、现场准备、劳动力及施工机具、材料、构件加工、半成品的准备等内容.
(５)各项资源需用量计划:主要包括劳动力、施工机具、主要材料、构件和半成品需用量计划等内容.
(６)单位工程施工平面图:主要包括确定起重量、垂直运输机械、搅拌站、临时设施,材料及预制构件堆场布置,运输道路布置,临时供水、供电管线的布置等内容.
上一页
下一页
返回
第一节　单位工程施工组织设计概述
(７)主要技术组织措施:主要包括各项技术措施、质量措施、安全措施、降低成本措施和现场文明施工措施等内容.对于一般常见的建筑结构类型或工程规模比较小、技术要求比较低且采用传统施工方法施工的一般工业与民用建筑,其施工组织设计可以编制得简单一些,其内容一般可只包括施工方案、施工进度表、施工平面图,辅以扼要的文字说明,简称为“一案一表一图”.
上一页
返回
第二节　工程概况及施工方案的选择　
一、工程概况
根据调查所得工程项目原始资料、施工图及施工组织设计文件等,工程概况主要应包括工程建设概况、工程建设地点与环境特征、设计概况、施工条件和工程施工特点五个方面的内容.
１.工程建设概况
工程建设概况主要介绍拟建工程的工程名称、性质、用途和工程造价、开工和竣工日期;工程建设目标(投资控制目标、进度控制目标、质量控制目标);建设单位、设计单位、施工单位、监理单位情况;施工图纸情况,组织施工的指导思想和原则.
下一页
返回
第二节　工程概况及施工方案的选择
２. 工程建设地点与环境特征
工程建设地点与环境特征主要介绍拟建工程的所在位置.环境特征如地形、地貌、地质水文,不同深度土质分析、冻结时间和厚度,气温、冬期和雨期时间、风向、风力和抗震设防烈度等.
３.设计概况
设计概况主要介绍拟建工程的建筑设计概况、结构设计概况、专业设计概况、工程的难点与特点等.其包括平面组成、层数、建筑面积、抗震设防程度、混凝土等级、砌体要求、主要工程实物量和内外装饰情况等.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
４.施工条件
施工条件主要介绍水、电、道路、场地、“三通一平”等情况;建筑场地四周环境,材料、构件、加工品的供应来源和加工能力;施工单位的建筑机械和运输工具可供本工程使用的程度,施工技术和管理水平等.
５. 工程施工特点
工程施工特点主要介绍工程的施工特点和施工中的关键问题、主要矛盾,并提出解决方案.不同类型的建筑,不同条件下的工程施工,均有其不同的施工特点.如砖混结构建筑物的施工特点是砌砖和抹灰工程量大,水平和垂直运输量大;
上一页
下一页
返回
第二节　工程概况及施工方案的选择
现浇钢筋混凝土结构建筑物的施工特点是结构和施工机具的稳定性要求高,钢材加工量大,混凝土浇筑量大,脚手架搭设要进行设计计算,安全问题突出等.
二、施工方案的选择
施工方案是单位工程施工组织设计的核心问题.施工方案合理与否,将直接影响工程的施工效率、质量、工期和技术经济效果,因此,必须引起足够的重视.施工方案的选择一般包括:确定施工程序、划分流水段、确定施工起点流向、确定施工顺序、确定施工方法和施工机械.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
１. 确定施工程序
施工程序是指单位工程中各分部工程或施工阶段的先后次序及其制约关系,其任务主要是从总体上确定单位工程的主要分部工程的施工顺序.
工程施工受到自然条件和物质条件的制约,在不同施工阶段根据不同的工作内容按照其固有、不可违背的先后次序循序渐进地向前开展,它们之间有着不可分割的联系,既不能相互代替,也不允许颠倒或跨越.
单位工程的施工程序一般为:接受任务阶段→开工前的准备阶段→全面施工阶段→交工验收阶段.每一阶段都必须完成规定的工作内容,并为下一阶段工作创造条件.施工阶段遵循的程序主要有:先地下后地上、先主体后围护、先结构后装饰、先土建后设备.具体表现如下:
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(１)先地下后地上.先地下后地上主要是指首先完成管道管线等地下设施、土方工程和基础工程,然后开始地上工程施工.对于地下工程,也应按照先深后浅的程序进行,以免造成施工返工或对上部工程的干扰及施工不便,影响质量,造成浪费.
(２)先主体后围护.先主体后围护主要是指框架结构,应注意在总的程序上有合理的搭接.一般来说,多层建筑的主体结构与围护结构以少搭接为宜,而高层建筑则应尽量搭接施工,以便有效地节约时间.
(３)先结构后装饰.先结构后装饰主要是指先进行主体结构施工,后进行装饰工程的施工.但必须指出,随着新建筑体系的不断涌现和建筑工业化水平的提高,某些装饰与结构构件均可在工厂中完成.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(４)先土建后设备.先土建后设备主要是指一般的土建工程与水、暖、电、卫等工程的总体施工顺序,至于设备安装的某一工序要穿插在土建的某一工序之前,应属于施工顺序的问题.工业建筑的土建工程与设备安装工程之间的程序,主要取决于工业建筑的种类.例如,对于精密仪器厂房,一般要求土建、装饰工程完成后安装工艺设备;对于重型工业厂房,一般先安装工艺设备,后建设厂房或设备安装与土建施工同时进行,如冶金车间、发电厂的主厂房、水泥厂的主车间等.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
但是,影响施工的因素很多,故施工程序并不是一成不变的,特别是随着建筑工业化的不断发展,有些施工程序也将发生变化.例如,大板结构房屋中的大板施工,已由工地生产逐渐转向工厂生产,这时结构与装饰可在工厂内同时完成.又如,考虑季节性影响,冬期施工前应尽可能地完成土建和围护结构,以利于防寒和室内作业的开展.
２.划分流水段
建筑物按流水理论组织施工,能取得很好的效益.为便于组织流水施工,就必须将大的建筑物划分成几个流水段,使各流水段之间按照一定程序组织流水施工.划分流水段要考虑如下一些问题:
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(１)尽可能保证结构的整体性,按伸缩缝或后浇带进行划分.厂房可按跨或生产区划分;住宅可按单元、楼层划分,也可按栋分段.
(２)使各流水段的工程量大致相等,便于组织节奏流水,使施工均衡、有节奏地进行,以取得较好的效益.
(３)流水段的大小应满足工人工作面的要求和施工机械发挥工作效率的可能.目前推广小流水段施工法.
(４)流水段数应与施工过程(工序)数相适应.如流水段数少于施工过程数,则无法组织流水施工.
３. 确定施工起点流向
上一页
下一页
返回
第二节　工程概况及施工方案的选择
施工起点流向是指单位工程在平面或空间上施工的开始部位及其展开方向,这主要取决于生产需要、缩短工期和保证质量等要求.一般来说,对单层建筑物,要按其工段、跨间分区分段地确定平面上的施工流向对多层建筑物,除了确定每层平面上的施工流向外,还要确定其层间或单元空间上的施工流向.确定单位工程施工起点流向时,一般应考虑如下因素:
(１)车间的生产工艺流程.这往往是确定施工流向的关键因素,因此,从生产工艺上考虑,影响其他工段试车投产的工段应该先施工.如B车间生产的产品需受A车间生产的产品影响,A车间划分为三个施工段,Ⅱ、Ⅲ段的生产受Ⅰ段的约束,故其施工起点流向应从A车间的Ⅰ段开始.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(２)建设单位对生产和使用的需要.一般应考虑建设单位对生产或使用急的工段或部位先施工.
(３)工程的繁简程度和施工过程之间的相互关系.一般技术复杂、施工进度较慢、工期较长的区段部位应先施工.密切相关的分部、分项工程的流水施工,一旦前面施工过程的起点流向确定了,后续施工过程也就随之确定了.如单层工业厂房的挖土工程的起点流向,就决定着柱基础施工过程和某些预制、吊装施工过程的起点流向.
(４)房屋高低层和高低跨.如柱子的吊装应从高低跨并列处开始;屋面防水层施工应按先高后低的方向施工,同一屋面则由檐口到屋脊方向施工;基础有深浅之分时,应按先深后浅的顺序进行施工.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(５)工程现场条件和施工方案.施工场地大小、道路布置和施工方案所采用的施工方法及机械,也是确定施工流程的主要因素.例如,土方工程施工中,边开挖边外运余土,则施工起点应确定在远离道路的部位,由远及近地展开施工.又如,根据工程条件,挖土机械可选用正铲挖土机、反铲挖土机、拉铲挖土机等,吊装机械可选用履带式起重机、汽车式起重机或塔式起重机,这些机械的开行路线或布置位置决定了基础挖土及结构吊装施工的起点和流向.
(６)分部、分项工程的特点及其相互关系.如室内装修工程除平面上的起点和流向以外,在竖向上还要决定其流向,而竖向的流向确定显得更重要.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
４.确定施工顺序
施工顺序是指单项(位)工程内部各个分部(项)工程之间的先后施工次序.施工顺序合理与否,将直接影响工种间配合、工程质量、施工安全、工程成本和施工速度,因此必须科学、合理地确定单项工程施工顺序.确定施工顺序时应考虑的因素有以下几点:
(１)遵守施工程序.施工程序确定了大的施工阶段之间的先后次序.在组织具体施工时,必须遵循施工程序.
(２)符合施工工艺.如整浇楼板的施工顺序为:支模板→绑钢筋→浇混凝土→养护→拆模.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(３)与施工方法协调一致.如单层工业厂房结构吊装工程的施工顺序,当采用分件吊装法时,其施工顺序为:吊柱→吊梁→吊屋盖系统;当采用综合吊装法时,其施工顺序为:第一节间吊柱、梁和屋盖系统→第二节间吊柱、梁和屋盖系统→……→最后节间吊柱、梁和屋盖系统.
(４)考虑施工组织的要求.如安排室内外装饰工程施工顺序时,一般情况下可遵循施工组织设计规定的顺序.
(５)考虑施工质量和安全的要求.确定施工过程先后顺序时,应以施工安全为原则,以保证施工质量为前提.例如,屋面采用卷材防水时,为了施工安全,外墙装饰在屋面防水施工完成后进行;为了保证质量,楼梯抹面在全部墙面、地面和顶棚抹灰完成之后,自上而下一次完成.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(６)受当地气候影响.如冬期室内装饰施工,应先安装门窗扇和玻璃,后做其他装饰工程.
现将常见的多层混合结构居住房屋和装配式钢筋混凝土单层工业厂房的施工顺序分述如下:
１)多层混合结构居住房屋的施工顺序.一般将多层混合结构居住房屋的施工划分为基础工程、主体结构工程和装饰工程三个主要阶段,如图５-４所示.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
①基础工程的施工顺序:基础工程阶段是指室内地坪(±０.０００)以下的所有工程施工阶段.其施工顺序一般为:挖基槽→做垫层→砌基础→铺设防潮层→回填土.如果有地下障碍物、坟穴、防空洞、软弱地基,应先进行处理.
必须注意,挖基槽与垫层施工搭接要紧凑,间隔时间不宜太长,以防下雨后基槽积水,影响地基承载力.此外,垫层施工后要留有技术间歇时间,使其具有一定强度后,再进行下道工序.各种管沟的挖土、管道铺设等,应尽可能与基础施工配合,平行搭接进行.一般而言,回填土在基础完工后一次分层夯填,为后续施工创造条件.对零标高以下室内回填土,最好与基槽回填土同时进行;如不能同时进行,也可留在装饰工程之前与主体结构工程同时交叉进行.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
②主体结构工程的施工顺序:主体结构工程施工阶段的工作,通常包括搭脚手架,墙体砌筑,安门窗框,安预制过梁,安预制楼板和楼梯,现浇构造柱、楼板、圈梁、雨篷、楼梯、屋面板等分项工程.圈梁、楼板、楼梯为现浇时,其施工顺序应为:立柱筋→砌墙→安柱模→浇筑混凝土→安梁、板、梯模板→安梁、板、梯钢筋→浇梁、板、梯混凝土.楼板为预制件时,砌筑墙体和安装预制楼板工程量较大,因此砌墙和安装楼板是主体结构工程的主导施工过程它们在各楼层之间的施工是先后交替进行的.在组织主体结构工程施工时,一方面应尽量使砌墙连续施工;另一方面应当重视现浇楼梯、厨房、卫生间的施工.现浇厨房、卫生间楼板的支模、绑筋可安排在墙体砌筑的最后一步插入,在浇筑构造柱、圈梁的同时,浇筑厨房、卫生间楼板.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
各层预制楼梯段的吊装应在砌墙、安装楼板的同时相继完成,特别是当采用现浇钢筋混凝土楼梯时,更应与楼层施工紧密配合;否则,由于混凝土养护时间的需要,会使后续工程不能按计划投入而延长工期.
③屋面工程的施工顺序:屋面工程的施工顺序一般为:找平层→隔汽层→保温层→找平层→防水层.对于刚性防水屋面的现浇钢筋混凝土防水层和分格缝施工,应在主体结构完成后开始并尽快完成,以便为室内装饰创造条件.一般情况下,屋面工程可以和装饰工程搭接或平行施工.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
④装饰工程的施工顺序:装饰工程可分为室外装饰(外墙抹灰、勒脚、散水、台阶、明沟和落水管等)和室内装饰(顶棚、墙面、地面、楼梯、抹灰、门窗扇安装、油漆、门窗安玻璃、油墙裙和做踢脚线等).室内外装饰工程的施工顺序通常有先内后外、先外后内、内外同时进行三种顺序,具体确定哪种顺序应视施工条件和气候条件而定.通常,室外装饰应避开冬期或雨期.当室内为水磨石楼面时,为防止楼面施工时渗漏水对外墙面的影响,应先完成水磨石的施工.如果为了加速脚手架周转或要赶在冬、雨期到来前完成室外装饰,则应采取先外后内的顺序.
同一层的室内抹灰施工顺序为:地面→顶棚→墙面或顶棚→墙面→地面.前一种顺序便于清理地面,易于保证地面质量,且便于收集墙面和顶棚的落地灰,节省材料,但由于地面需要养护时间及采取保护措施,会使墙面和顶棚抹灰时间推迟,影响工期.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
后一种顺序在做地面前,必须将顶棚和墙面上的落地灰和渣子扫清洗净后再做面层,否则会影响地面面层同预制楼板间的粘结,引起地面起鼓.底层地面一般多在各层顶棚、墙面、楼面做好后进行.楼梯间和踏步抹面,由于其在施工期间易损坏,通常在其他抹灰工程完成后,自上而下统一施工.门窗安装可以在抹灰前或后进行,视气候和施工条件而定.玻璃一般在门窗扇油漆后安装.室外装饰工程应由上往下分层装饰,当落水管等分项工程全部完成后,即开始拆除该层的脚手架,然后进行散水坡及台阶的施工.室内外装饰各施工层与施工段之间的施工顺序,由施工起点的流向定出.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
⑤水、暖、电、卫等工程的施工顺序:水、暖、电、卫工程不同于土建工程,可以分成几个明显的施工阶段,一般与土建工程中有关分部分项工程进行交叉施工,紧密配合.
a. 在基础工程施工时,先将相应的上、下水管沟和暖气管沟的垫层、管沟墙做好,然后回填土.
b. 在主体结构施工时,应在砌砖墙或现浇钢筋混凝土楼板的同时,预留上、下水管和暖气立管的孔洞、电线孔槽或预埋木砖及其他预埋件.
c.在装饰工程施工前,安设相应的各种管道和电气照明用的附墙暗管、接线盒等.水、暖、电、卫安装可以在楼地面和墙面抹灰前或后穿插施工.若电线采用明线,则应在室内粉刷后进行.室外外网工程的施工可以安排在土建工程前,或与土建工程同时进行.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
２)装配式钢筋混凝土单层工业厂房的施工顺序.装配式钢筋混凝土单层工业厂房的施工可分为基础工程、预制工程、结构安装工程、围护工程和装饰工程五个施工阶段.其施工顺序如图５-５所示
①基础工程的施工顺序:挖基坑→做垫层→绑筋→支基础模板→浇混凝土基础→养护→拆模→回填土.
对于厂房的设备基础,由于其与厂房柱基础施工顺序的不同,常常会影响到主体结构的安装方法和设备安装投入的时间,因此需根据不同情况确定.通常有两种方案:
a. 当厂房柱基础的埋置深度大于设备基础的埋置深度时,可采用“封闭式”施工,即厂房柱基础先施工、设备基础后施工.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
通常,当厂房于雨期或冬期施工时,或者设备基础不大、在厂房结构安装后对厂房结构稳定性并无影响时,或者对于较大较深的设备基础采用了特殊的施工方法(如沉井)时,可采用“封闭式”施工.
b. 当设备基础的埋置深度大于厂房柱基础的埋置深度时,通常采用“开敞式”施工,即厂房柱基础和设备基础同时施工.
当设备基础与厂房柱基础埋置深度相同或接近时,两种施工顺序可任意选择.只有当设备基础较大较深,其基坑的挖土范围已经与厂房柱基础的基坑挖土范围连成一片或深于厂房柱基础,以及厂房所在地点土质不佳时,方采用设备基础先施工的顺序.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
②预制工程的施工顺序:单层工业厂房构件的预制方式,一般采用加工厂预制和现场预制相结合的方法.通常,对于质量较大或运输不便的大型构件,可在拟建车间现场就地预制,如柱、托架梁、屋架、吊车梁等.中、小型构件可在加工厂预制,如大型屋面板等标准构件和木制品等,宜在专门的加工厂预制.
单层工业厂房钢筋混凝土预制构件现场预制的施工顺序为:场地平整、夯实→支模→扎筋(有时先扎筋后支模)→预留孔道→浇筑混凝土→养护→拆模→张拉预应力钢筋→锚固→灌浆.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
现场内部就地预制的构件,一般来说,只要基础回填土、场地平整完成一部分以后,就可以开始制作.但构件在平面上的布置、制作的流向和先后次序,主要取决于构件的安装方法、所选择起重机性能及构件的制作方法.制作的流向应与基础工程的施工流向一致,这样既能使构件早日开始制作,又能及早让出作业面,为结构安装工程提早开始创造条件.采用分件吊装法时,预制构件的施工有三种方案:
a. 当场地狭小而工期又允许时,构件制作可分别进行.首先预制柱和吊车梁,待柱和梁安装完毕,再进行屋架预制.
b.当场地宽敞时,可在柱、梁预制完后,即进行屋架预制.
c. 当场地狭小而工期又紧时,可将柱和梁等预制构件在拟建车间内就地预制,同时在拟建车间外进行屋架预制.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
当采用综合吊装法时,构件需一次制作.此时,应视场地具体情况确定构件是全部在拟建车间内部预制,还是一部分在拟建车间外预制.
现场后张法预应力屋架的施工顺序为:场地平整、夯实→支模(地胎模或多节脱模)→扎筋(有时先扎筋后支模)→预留孔道→浇筑混凝土→养护→拆模→预应力钢筋张拉→锚固→灌浆.
③结构安装工程的施工顺序:结构安装的施工顺序取决于吊装方法.当采用分件吊装法时,其顺序为:第一次开行吊装柱,并对其进行校正和固定,待接头混凝土强度达到设计强度的７０％后,再进行第二次开行吊装;第二次开行吊装吊车梁、连系梁和基础梁;第三次开行吊装屋盖构件.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
采用综合吊装法时,其顺序为:先吊装第一节间四根柱,迅速校正和临时固定,再安装吊车梁及屋盖等构件,如此依次逐个节间安装,直至整个厂房安装完毕.抗风柱的吊装可采用两种顺序:一是在吊装柱的同时先安装同跨一端的抗风柱,另一端则在屋盖吊装完后进行;二是全部抗风柱的吊装,均待屋盖吊装完后进行.
结构安装工程是装配式单层工业厂房的主导施工阶段,应单独编制结构安装工程的施工作业设计.其中,结构吊装的流向通常应与预制构件制作的流向一致.当厂房为多跨且有高、低跨时,构件安装应从高、低跨柱列开始,先安装高跨,后安装低跨,以适应安装工艺的要求.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
④围护工程的施工顺序:围护工程阶段的施工包括内外墙体砌筑、搭脚手架、安装门窗框和屋面工程等.在厂房结构安装工程结束后,或安装完一部分区段后,即可开始内外墙砌筑工程的分段施工.此时,不同的分项工程之间可组织立体交叉平行流水施工,砌筑一完,即开始屋面施工.
脚手架应配合砌筑和屋面工程搭设,在室外装饰之后、散水坡施工之前拆除.内隔墙的砌筑应根据内隔墙的基础形式而定,有的需在地面工程完工后进行,有的则可在地面工程之前,与外墙同时进行.屋面工程的施工顺序,与混合结构居住房屋的屋面施工顺序相同.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
⑤装饰工程的施工顺序:装饰工程的施工分为室内装饰(地面的整平、垫层、面层、门窗扇安装、玻璃安装、油漆、刷白等)和室外装饰(勾缝、抹灰、勒脚、散水坡等).一般而言,单层厂房的装饰工程与其他施工过程穿插进行.地面工程应在设备基础、墙体工程完成了一部分并转入地下的管道及电缆或管道沟完成后随即进行,或视具体情况穿插进行.钢门窗安装一般与砌筑工程穿插进行,或在砌筑工程完成后进行,视具体条件而定.门窗油漆可在内墙刷白后进行,也可与设备安装同时进行.刷白应在墙面干燥和大型屋面板灌缝后进行,并在开始油漆前结束.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
⑥水、暖、电、卫等工程的施工顺序:水、暖、电、卫等工程与混合结构居住房屋水、暖、电、卫等工程的施工顺序基本相同,但应注意空调设备安装工程的安排.生产设备的安装一般由专业公司承担,由于其专业性强、技术要求高,应遵照有关专业的生产顺序进行.
５. 确定施工方法和施工机械
选择施工方法和施工机械是施工方案中的关键问题,其直接影响施工进度、施工质量和安全,以及工程成本.编制施工组织设计时,必须根据工程的建筑结构、抗震要求、工程量的大小、工期长短、资源供应情况、施工现场的条件和周围环境,制订出可行方案,并且进行技术经济比较,确定出最优方案.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(１)选择施工方法.选择施工方法时,应着重考虑影响整个单位工程施工的分部、分项工程的施工方法.主要是选择在单位工程中占重要地位的分部(项)工程,施工技术复杂或采用新技术、新工艺对工程质量起关键作用的分部(项)工程,工人不熟悉的特殊结构工程或由专业施工单位施工的特殊专业工程的施工方法.而对于按照常规做法和工人熟悉的分项工程,只要提出应注意的特殊问题即可,不必详细拟定施工方法.
(２)选择施工机械.选择施工方法必须涉及施工机械的选择.机械化施工是改变建筑工业生
产落后面貌、实现建筑工业化的基础,因此,施工机械的选择是施工方法选择的中心环节.选择时应注意以下几点:
上一页
下一页
返回
第二节　工程概况及施工方案的选择
１)首先,选择主导工程的施工机械,如地下工程的土方机械,主体结构工程的垂直、水平运输机械,结构吊装工程的起重机械等.
２)各种辅助机械中,运输工具应与主导机械的生产能力协调配套,以充分发挥主导机械的效率.例如,土方工程在采用汽车运土时,汽车的载重量应为挖土机斗容量的整倍数,汽车的数量应保证挖土机连续工作.
３)在同一工地上,应力求建筑机械的种类和型号尽可能少一些,以利于机械管理;尽量使机械少而配件多,一机多能,提高机械使用率.
４)机械选择应考虑充分发挥施工单位现有机械的能力,当本单位的机械能力不能满足工程需要时,应购置或租赁所需新型机械或多用机械.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
三、施工方案技术经济评价
对施工方案进行技术经济评价是选择最优施工方案的重要途径.因为任何一个分部、分项工程,一般都会有几个可行的施工方案,而施工方案的技术经济评价的目的就是在它们之间进行优选,选出一个工期短、质量好、材料省、劳动力安排合理、成本低的最优方案.常用的施工方案技术经济评价方法有定性分析评价和定量分析评价两种.
１.定性分析评价
施工方案的定性分析评价,是结合施工实际经验,对几个方案的优缺点进行分析和比较.通常用以下几个指标来评价:
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(１)工人在施工操作上的难易程度和安全可靠性.
(２)为后续工程创造有利条件的可能性.
(３)利用现有或取得施工机械的可能性.
(４)施工方案对冬期、雨期施工的适应性.
(５)为现场文明施工创造有利条件的可能性.
２. 定量分析评价
施工方案的定量分析评价,是通过计算各方案的几个主要技术经济指标,进行综合分析和比较,从中选择技术经济指标最优的方案.定量分析评价一般分为以下两种方法:
上一页
下一页
返回
第二节　工程概况及施工方案的选择
(１)多指标分析评价法.其对各个方案的工期指标、实物量指标和价技术经济指标进行计算对比,从中选出优秀的方案.定量分析的指标通常有:
１)工期指标.在确保工程质量和施工安全的条件下,以国家有关规定及建设地区类似建筑物的平均工期为参考,以合同工期为目标来满足工期指标或尽量缩短工期.当合同规定工程必须在短期内投入生产或使用时,选择方案就要在确保工程质量和安全施工的条件下,把缩短工期问题放在首位考虑.
２)单位建筑面积造价.其是人工、材料、机械和管理费的综合货币指标.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
３)主要材料消耗指标.其主要反映若干施工方案的主要材料节约情况.
４)降低成本指标.其能综合反映单位工程或分部、分项工程在采用不同施工方案时的经济效果.
式中,预算成本是以施工图为依据按预算价格计算的成本;计划成本是按采用的施工方案确定的施工成本.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
５)投资额.当选定的施工方案需要增加新的投资时(如购买新的施工机械或设备),对增加的投资额也要加以比较.
(２)综合指标分析评价法.综合指标分析法是以各方案的多指标为基础,将各指标的值按照一定的计算方法进行综合,得到每个方案的综合指标,对比各综合指标,从中选出优秀的方案.
上一页
下一页
返回
第二节　工程概况及施工方案的选择
首先根据多指标中各个指标在方案中的重要性,分别确定出它们的权值Wi,再依据每一指标在各方案中的具体情况,计算出分值Ci,j;设有m 个方案和n 种指标,则第j 方案的综合指标Aj 可按下式计算:
式中,j＝１,２,…,m;i＝１,２,…,n.
计算出各方案的综合指标,其中综合值最大的方案为最优方案.
上一页
返回
第三节　单位工程施工进度计划编制
单位工程施工进度计划是在既定施工方案的基础上,根据规定工期和各种资源供应条件,按照施工过程的合理施工顺序及组织施工的原则,用横道图或网络图对单位工程从开始施工到工程竣工的全部施工过程在时间上和空间上的合理安排.
一、单位工程施工进度计划的作用与分类
１. 施工进度计划的作用
单位工程施工进度计划的作用有以下几点:
(１)控制单位工程的施工进度,保证在规定工期内完成符合质量要求的工程任务.
下一页
返回
第三节　单位工程施工进度计划编制
(２)确定单位工程的各个施工过程的施工顺序、施工持续时间及相互搭接和合理配合的关系.
(３)为编制季度、月度生产作业计划提供依据.
(４)制订各项资源需用量计划和编制施工准备工作计划的依据.
２.施工进度计划的分类
单位工程施工进度计划可根据建设项目的规模大小、结构难易程度、工期长短、资源供应情况等因素,分为控制性进度计划和指导性进度计划两类.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(１)控制性进度计划.控制性进度计划按分部工程来划分施工过程,控制各分部工程的施工时间及其相互搭接配合关系.其不仅适用于工程结构较复杂、规模较大、工期较长而需跨年度施工的工程(如体育馆、汽车站等大型公共建筑),还适用于虽然工程规模不大或结构不复杂,但各种资源(劳动力、机械、材料等)不落实的情况,以及建筑结构等可能变化的情况.
(２)指导性进度计划.指导性进度计划按分项工程或施工工序来划分施工过程,具体确定各施工过程的施工时间及其相互搭接、配合关系.它适用于任务具体而明确、施工条件基本落实、各项资源供应正常、施工工期不太长的工程.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
二、单位工程施工进度计划的编制依据和程序
１. 施工进度计划编制依据
(１)经过审批的建筑总平面图、地形图、单位工程施工图、工艺设计图、设备基础图,采用的标准图集及技术资料.
(２)施工组织总设计对本单位工程的有关规定.
(３)施工工期要求及开、竣工日期.
(４)施工条件,如劳动力、材料、构件及机械的供应条件,分包单位的情况等.
(５)主要分部、分项工程的施工方案.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(６)劳动定额及机械台班定额.
(７)其他有关要求和资料.
２. 施工进度计划编制程序
单位工程施工进度计划编制程序如图５-６所示.
三、单位工程施工进度计划的编制步骤和方法
单位工程施工进度计划编制的一般方法是,根据流水作业原理,首先编制各分部工程进度计划,然后搭接各分部工程流水,并合理安排其他不便组织流水施工的某些工序,形成单位工程进度计划.施工进度计划的编制步骤如下:
上一页
下一页
返回
第三节　单位工程施工进度计划编制
１. 划分施工项目
施工项目是包含一定工作内容的施工过程,是进度计划的基本组成单元.编制施工进度计划时,应首先按照施工图和施工顺序,把拟建工程的各施工过程按先后顺序列出,并结合施工方法、施工条件及劳动组织等因素,加以适当调整,作为编制施工进度计划所需的施工项目.在划分使用项目时,应注意以下几点:
(１)施工项目划分的粗细程度.分部、分项工程项目划分的粗细程度应根据进度计划的具体要求而定.对于控制性进度计划,项目的划分可粗一些,一般只列出分部工程的名称;而对于实施性进度计划,项目应划分得细一些,特别是对工期有影响的项目不能漏项,以使施工进度能切实指导施工.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(２)施工项目的划分,应与施工方案的要求保持一致.如结构安装过程,采用分件吊装法和综合吊装法,施工项目的划分是不同的.
(３)施工项目的划分,需区分直接施工与间接施工.单位工程施工进度计划的施工项目仅是包括现场直接在建筑物上施工的施工过程,这些施工过程需占用工作面和工期,必须列入施工进度计划.对不占用工作面和工期的施工过程,如构件制作和运输等施工过程,则不包括在内.
(４)将施工项目适当合并,使进度计划简明清晰,重点突出.这是主要考虑将某些穿插性或次要、工程量不大的分项工程合并到主要分项工程中,如安装门窗框可以并入砌墙工程;对同一时间由同一施工队施工的过程可以合并,如工业厂房各种油漆施工,包括门窗、钢梯、钢支撑等油漆可并为一项;对于零星、次要的施工项目,可统一列入“其他工程”一项.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(５)水、暖、电、卫工程和设备安装工程的列项.这些工程通常由各专业队负责施工,在施工进度计划中只需列出项目名称,反映出这些工程与土建工程的配合关系即可,不必细分.
(６)施工项目排列顺序的要求.所有的施工项目,应按施工顺序排列,即先施工的排前面、后施工的排后面.所采用施工项目的名称可参考现行定额手册上的项目名称.
２. 计算工程量
工程量是计算劳动量、施工项目持续时间和安排资源投入量的基础,应根据施工图纸、工程量计算规则及相应的施工方法进行计算.在投标阶段,若已有工程量清单,则只需对清单工程量进行复核,然后套用清单工程量即可.计算工程量时,还应注意以下几个问题:
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(１)工程量的计量单位.每个施工过程的工程量的计量单位应与采用的施工定额的计量单位相一致.例如,模板工程以m２ 为计量单位;绑扎钢筋工程以t为计量单位;混凝土以m３ 为计量单位.这样,在计算劳动量、材料消耗量及机械台班量时就可直接套用施工定额,不再进行换算.
(２)采用的施工方法.计算工程量时,应与采用的施工方法相一致,以工的实际情况相符合.例如,挖土时是否放坡,是否增加工作面,坡度和工作面尺寸是多少;开挖方式是单独开挖、条形开挖,还是整片开挖等,不同的开挖方式,土方工程量相差是很大的.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(３)正确取用预算文件中的工程量.如果编制单位工程施工进度计划时,已编制出预算文件(施工图预算或施工预算),则工程量可从预算文件中抄出并汇总.若有些项目不一致,则应根据实际情况加以调整或补充,甚至重新计算.
３. 套用施工定额
确定了施工过程及其工程量之后,即可套用施工定额(当地实际采用的劳动定额及机械台班定额),以确定劳动量和机械台班量.在套用国家或当地颁布的定额时,必须注意结合本单位工人的技术等级、实际操作水平,施工机械情况和施工现场条件等因素,确定定额的实际水平,使计算出来的劳动量、机械台班量符合实际需要.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
有些采用新技术、新材料、新工艺或特殊施工方法的施工过程,定额中尚未编入,这时可参考类似施工过程的定额、经验资料,按实际情况确定.根据前述确定的施工项目、工程量和施工方法,即可套用施工定额.套用施工定额时,需注意以下几个问题:
(１)确定合理的定额水平.套用本企业制定的施工定额时,一般可直接套用;套用国家或地方颁布的定额时,必须结合本单位工人的实际操作水平、施工机械情况和施工现场条件等因素,确定实际定额水平.
(２)对于采用新技术、新工艺、新材料、新结构或特殊施工方法的项目,施工定额中尚未编入,需参考类似项目的定额、经验资料,或按实际情况确定其定额水平.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(３)当施工进度计划所列项目工作内容与定额所列项目不一致时,如施工项目是由同一工种,但材料、做法和构造都不同的施工过程合并而成的,可采用其加权平均定额,计算公式如下:
上一页
下一页
返回
第三节　单位工程施工进度计划编制
及
上一页
下一页
返回
第三节　单位工程施工进度计划编制
４. 计算劳动量及机械台班量
确定工程量采用的施工定额,即可进行劳动量及机械台班量的计算.
(１)劳动量计算.一般按下列公式计算劳动工日数:
式中　Pi———该施工过程所需劳动量(工日);
Qi———该施工过程的工程量(m３、m２、m、t等);
上一页
下一页
返回
第三节　单位工程施工进度计划编制
Si———该施工过程采用的产量定额(m３/工日、m２/工日、m/工日、t/工日等);
Hi———该施工过程采用的时间定额(工日/m３、工日/m２、工日/m、工日/t等).
５.确定各施工过程的持续时间
使用过程持续时间的确定方法有三种:经验估算法、定额计划法和倒排计划法.
(１)经验估算法.经验估算法也称三时估算法,即先估计出完成该施工过程的最乐观时间、最悲观时间和最可能时间三种施工时间,再根据式(５-１１)计算出该施工过程的延续时间.这种方法适用于新结构、新技术、新工艺、新材料等无定额可循的施工过程.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
式中　A———最乐观的时间估算(最短的时间);
B———最悲观的时间估算(最长的时间);
C———最可能的时间估算(最正常的时间)
(２)定额计划法.这种方法是根据施工过程需要的劳动量或机械台班量,以及配备的劳动人数或机械台数,确定施工过程持续时间.其计算公式如下:
上一页
下一页
返回
第三节　单位工程施工进度计划编制
式中　t———以某手工操作为主的施工过程持续时间(天);
P———该施工过程所配备的劳动量(工日);
R———该施工过程所配备的施工班组人数(人);
N———每天采用的工作班制(班);
t机械———以某机械施工为主的施工过程的持续时间(天);
P机械———该施工过程所配备的机械台班数(台班);
R机械———该施工过程所配备的机械台班数(台班);
N机械———每天采用的工作台班(台班).
上一页
下一页
返回
第三节　单位工程施工进度计划编制
６. 编制施工进度计划的初步方案
各分部分项工程的施工顺序和施工天数确定后,应按照流水施工的原则,力求主导工程连续施工;在满足工艺和工期要求的前提下,使大多数工程能平行地进行,使各个施工队的工人尽可能地搭接起来,其方法步骤如下:
(１)首先,划分主要施工阶段,组织流水施工.要安排其中主导施工过程的施工进度,使其尽可能连续施工,然后安排其余分部工程,并使其与主导分部工程最大可能地平行进行或最大限度地搭接施工.
(２)配合主要施工阶段,安排其他施工阶段(分部工程)的施工进度.
上一页
下一页
返回
第三节　单位工程施工进度计划编制
(３)按照工艺的合理性和工序间尽量穿插、搭接或平行作业的方法,将各施工阶段流水作业用横线在表的右边最大限度地搭接起来,即得单位工程施工进度计划的初始方案.所编制的施工进度计划初始方案,必须满足合同规定的工期要求,否则应进行调整.此外,还要保证工程质量和安全文明施工,尽量使资源的需要量均衡,避免出现过大的峰值.
７. 检查与调整施工进度计划
对于初步编制的施工进度计划,要对各个施工过程的施工顺序、平行搭接及技术间歇是否合理;编制的工期能否满足合同规定的工期要求;劳动力及物资资源方面是否能连续、均衡施工等方面进行检查并初步调整,使不满足变为满足,使一般满足变成优化满足.施工进度计划调整的方法一般有:增加或缩短某些分项工程的施工时间;
上一页
下一页
返回
第三节　单位工程施工进度计划编制
在施工顺序允许的条件下,将某些分项工程的施工时间向前或向后移动;必要时,可以改变施工方法或施工组织.总之,通过调整,在工期能满足要求的条件下,使劳动力、材料、设备需要趋于均衡,主要施工机械利用率比较合理.
应当指出,上述编制施工进度计划的步骤不是孤立的,而是互相依赖、互相联系的,有的可以同时进行.还应看到,由于建筑施工是一个复杂的生产过程,受周围客观条件影响的因素很多,在施工过程中,由于劳动力、机械和材料等物资的供应及自然条件等因素的影响,经常导致其不符合原计划的要求,因而在工程进展中应随时掌握施工动态,经常检查,适时调整计划.
上一页
返回
第四节　施工准备工作与各项资源需用量计划编制　
一、施工准备工作计划
单位工程施工前,根据施工的具体情况和要求,编制施工准备工作计划,使施工准备工作有计划地进行,便于检查、监督施工准备工作的进展情况,使各项施工准备工作的内容有明确的分工,有专人负责.单位工程施工准备工作计划可用横道图或网络图表达,也可列简表说明.
单位工程施工准备工作主要包括以下几方面的内容:
(１)建立工程管理组织.
(２)编制施工进度控制实施细则:分解工程进度控制目标,编制施工作业计划;认真落实施工资源供应计划,严格控制工程进度目标;协调各施工部门之间的关系,做好组织协调工作;收集工程进度控制信息,做好工程进度跟踪监控工作;采取有效控制措施,保证工程进度控制目标.
下一页
返回
第四节　施工准备工作与各项资源需用量计划编制
(３)编制施工质量控制实施细则:分解施工质量控制目标,建立健全施工质量体系;认真确定分项工程质量控制点,落实其质量控制措施;跟踪监控施工质量,分析施工质量变化状况;采取有效质量控制措施,保证工程质量控制目标.
(４)编制施工成本控制实施细则:分解施工成本控制目标,确定分项工程施工成本控制标准;采取有效成本控制措施,跟踪监控施工成本;全面履行承包合同,减少业主索赔机会;按时结算工程价款,加快工程资金周转;收集工程施工成本控制信息,保证施工成本控制目标.
(５)做好工程技术交底工作.编制单项(位)工程施工组织设计、工程施工实施细则和施工技术标准交底.技术交底方式有书面交底、口头交底和现场示范操作交底三种,通常采用自上而下逐级进行交底.
上一页
下一页
返回
第四节　施工准备工作与各项资源需用量计划编制
(６)建立工作队组.根据施工方案、施工进度和劳动力需要量计划要求,确定工作队形式,并建立队组领导体系;队组内部工人技术等级比例要合理,并满足劳动组合优化要求.
(７)做好劳动力培训工作.根据劳动力需要量计划,组织劳动力进场,组建好工作队组,并安排好工人进场后的生活,然后按工作队组编制组织上岗前培训.
(８)做好施工物资准备.
１)建筑材料准备.
２)预制加工品准备.
上一页
下一页
返回
第四节　施工准备工作与各项资源需用量计划编制
３)施工机具准备.
４)生产工艺设备准备.
(９)做好施工现场准备.
１)清除现场障碍物,实现“三通一平”.
２)现场控制网测量.
３)建造各项施工设施.
４)做好冬期、雨期施工准备.
５)组织施工物资和施工机具进场.
上一页
下一页
返回
第四节　施工准备工作与各项资源需用量计划编制
二、各项资源需用量计划
单位工程施工进度计划编制确定以后,根据施工图样、工程量计算资料、施工方案、施工进度计划等有关技术资料,着手编制劳动力需要量计划,各种主要材料、构件和半成品需要量计划及各种施工机械的需要量计划.根据施工进度计划编制的各种资源需求量计划,是做好各种资源的供应、调度、平衡、落实的依据,也是施工单位编制月、季生产作业计划的主要依据之一.
上一页
下一页
返回
第四节　施工准备工作与各项资源需用量计划编制
１.劳动力需求量计划
劳动力需求量计划是根据施工预算、劳动定额和进度计划编制的,主要反映工程施工所需各种技工、普工人数,它是控制劳动力平衡、调配的主要依据.其编制方法是:将施工进度计划表上每天(或旬、月)施工的项目所需工人按工种分别统计,得出每天(或旬、月)所需工种及其人数,再按时间进度要求汇总.
２.主要材料需要量计划
主要材料需要量计划是对单位工程进度计划表中各个施工过程的工程量按组成材料的名称、规格、使用时间和消耗、储备分别进行汇总而成,用于掌握材料的使用、储备动态,确定仓库堆场面积和组织材料运输.
上一页
下一页
返回
第四节　施工准备工作与各项资源需用量计划编制
3.预制构件需要量计划
预制构件需要量计划是根据施工图、施工方案、施工方法及施工进度计划要求编制的,主要反映施工中各种预制构件的需要量及供应日期,作为落实加工单位,确定规格、数量和使用时间,组织构件加工和进场的依据.一般按钢构件、木构件、钢筋混凝土构件等不同种类分别编制,提出构件名称、规格、数量及使用时间等.
４. 施工机具设备需要量计划
施工机具设备需要量计划主要用于确定施工机具设备的类型、数量、进场时间,可据此落实施工机具设备来源,组织进场.其编制方法为:将单位工程施工进度计划表中的每一个施工过程每天所需的机具设备类型、数量和施工日期进行汇总,即得出施工机具设备需要量计划.
上一页
返回
　第五节　单位工程施工平面图设计
单位工程施工平面图是用以指导单位工程施工的现场平面布置图,涉及与单位工程有关的
空间问题,是施工总平面图的组成部分.单位工程施工平面图设计的主要依据是单位工程的施
工方案和施工进度计划,一般按１∶２００~１∶５００来确定.
一、单位工程施工平面图设计的内容
(１)在单位工程施工区域内,地下、地上已建的和拟建的建筑物(构筑物)及其他设施施工的位置和尺寸.
(２)拟建工程所需的起重和垂直运输机械、卷扬机、搅拌机等布置位置及主要尺寸;起重机械开行路线及方向等.
下一页
返回
第五节　单位工程施工平面图设计
(３)交通道路布置及宽度尺寸,现场出入口,铁路及港口位置等.
(４)各种预制构件、预制场地的规划及面积、堆放位置,各种主要材料堆场面积及位置,仓库面积及位置,装配式结构构件的就位布置等.
(５)各种生产性及生活性临时建筑、临时设施的布置及面积、位置等.
(６)临时供电、供水、供热等管线布置,水源、电源、变压器位置,现场排水沟渠及排水方向等.
(７)测量放线的标桩位置,地形等高线和土方取弃地点.
(８)一切安全及防火设施的位置.
上一页
下一页
返回
第五节　单位工程施工平面图设计
二、单位工程施工平面图设计的依据
单位工程施工平面图设计是在经过现场勘察、调查研究并取得现场周围环境第一手资料的基础上,对拟建工程的工程概况、施工方案、施工进度及有关要求进行分析研究后进行设计的.只有这样,才能使施工平面图与施工现场的实际情况一致,真正起到指导现场施工的作用.单位工程施工平面图的主要依据如下:
(１)有关拟建工程的当地原始资料.例如,自然条件调查资料、技术经济调查资料、社会调查资料等.
(２)现场可利用的建筑设施、场地、道路、水源、电源、通信源等条件.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(３)与工程有关的设计资料.例如,标有现场的一切已建和拟建建筑物、构筑物建筑总平面图,拟建工程施工图纸及有关资料,现场原有的地下管网图,建筑区域的竖向设计资料和土方调配图等.
(４)施工组织设计资料:包括施工方案、进度计划、资源需用量计划等,用以确定各种施工机械、材料和构件堆场,施工人员办公和生活用房的位置、面积和相互关系.
(５)环境对施工的限制条件:包括施工现场周围的建筑物和构筑物对施工项目的影响,交通运输条件,以及对施工现场的废气、废液、废物、噪声和环境卫生的特殊要求.
(６)有关建设法规对施工现场管理提出的要求.
上一页
下一页
返回
第五节　单位工程施工平面图设计
三、单位工程施工平面图设计的原则
１. 在尽可能的条件下, 平面布置力求紧凑, 尽量少占施工用地
对于建筑场地而言,减少场内运输距离和缩短管线长度,既有利于现场施工管理,又节省施工成本.通常,可以采用一些技术措施减少施工用地.例如,合理计算各种材料的储备量,尽量采用商品混凝土施工,有些结构构件可采用随吊随运方案,某些预制构件可采用平卧叠浇方案,临时办公用房可采用多层装配式活动房屋等.
上一页
下一页
返回
第五节　单位工程施工平面图设计
２.在保证工程顺利进行的条件下, 尽量减少临时设施用量
为了降低临时工程的施工费用,最有效的办法是尽量利用已有或拟建的房屋和各种管线为施工服务.另外,对必须建造的临时设施,应尽量采用装拆式或临时固定式.临时道路的选择方案应使土方量最小,临时水、电系统的选择应使管网线路的长度最短等.
３.最大限度缩短场内运输距离, 减少场内二次搬运
各种主要材料、构配件堆场应布置在塔式起重机有效工作半径范围之内,尽量使各种资源靠近使用地点布置,力求转运次数最少.
上一页
下一页
返回
第五节　单位工程施工平面图设计
４.临时设施布置, 应有利于施工管理和工人的生产和生活
如办公区应靠近施工现场,生活福利设施最好与施工区分开,分区明确,避免人流交叉.
５. 施工平面图布置要符合劳动保护、技术安全和消防要求
现浇石灰池、沥青锅应布置在生活区的下风处,木工棚、石油沥青卷材仓库也应远离生活区.同时,还要采取消防措施,易燃易爆物品场所旁应有必要的警示标志.设计施工平面图除考虑上述基本原则外,还必须结合施工方法、施工进度,择优选择施工平面图布置方案.
上一页
下一页
返回
第五节　单位工程施工平面图设计
四、单位工程施工平面图设计的布置
１. 起重运输机械的布置
起重运输机械的位置直接影响搅拌站、加工厂及各种材料、构件的堆场或仓库等的位置和道路、临时设施及水、电管线的布置等,其是施工现场全局布置的中心环节,应首先确定.起重机械数量按下式确定:
式中　N———起重机台数;
ΣQ ———垂直运输高峰期每班要求运输总次数;
S———每台起重机每班运输次数.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(１)塔式起重机.塔式起重机分行走式和固定式两种,目前建筑行业广泛使用的是固定式塔式起重机,如附着式起重机和爬升式起重机;行走式起重机由于其稳定性差,已逐渐被淘汰.
塔式起重机的位置要结合建筑物的平面布置、形状、高度和吊装方法等进行布置.起重高度、幅度及起重量要满足要求,使材料和构件可达建筑物的任何使用地点,尽量避免出现如图５-７所示的死角.塔式起重机离建筑物的距离(B)应该考虑脚手架的宽度、建筑物悬挑部位的宽度、安全距离、回转半径(R)等.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(２)自行无轨式起重机械.自行无轨式起重机械分履带式、轮胎式和汽车式三种起重机.其一般不作垂直提升和水平运输之用,适用于装配式单层工业厂房主体结构的吊装,也可用于混合结构,如大梁等较重构件的吊装方案等.
(３)井架(龙门架)卷扬机.井架(龙门架)是固定式垂直运输机械,稳定性好、运输量大,是施工中最常用的,也是最为简便的垂直运输机械,采用附着式可搭设超过１００m 的高度.井架内设吊盘(也可在吊盘下加设混凝土料斗),井架上可视需要设置气拔杆,其起重量一般为０.５~１.５t,回转半径可达１０m.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(４)外用施工电梯.外用施工电梯是一种安装于建筑物外部,施工期间用于运送施工人员及建筑器材的垂直运输机械.它是高层建筑施工不可缺少的关键设备之一.在确定外用施工电梯的位置时,应考虑便于施工人员上下和物料集散;由电梯口至各施工处的平均距离应最近;便于安装附墙装置;接近电源,有良好的夜间照明.
(５)混凝土泵和泵车.高层建筑施工中,混凝土的垂直运输量十分大,通常采用泵送方法进行.混凝土泵布置时,宜考虑设置在场地平整、道路畅通、供料方便且距离浇筑地点近,便于配管,排水、供水、供电方便的地方,并且在混凝土泵作用范围内不得有高压线.
上一页
下一页
返回
第五节　单位工程施工平面图设计
２.搅拌站、加工棚、仓库及各种材料堆场的布置
搅拌站、加工棚、仓库和材料堆场的布置应尽量靠近使用地点或在起重机服务范围内,并考虑到运输和装卸料方便.
(１)搅拌站的布置.
１)搅拌站应有后台上料的场地,尤其是混凝土搅拌站,要与砂石堆场、水泥库一起考虑布置,既要互相靠近,又要便于这些大宗材料的运输和装卸.
２)搅拌站应尽可能布置在垂直运输机械附近,以减小混凝土及砂浆的水平运距.当采用塔式起重机方案时,混凝土搅拌机的位置应使吊斗能从其出料口直接卸料并挂钩起吊.
上一页
下一页
返回
第五节　单位工程施工平面图设计
３)搅拌站应设置在施工道路近旁,使小车、翻斗车运输方便.
４)搅拌站场地四周应设置排水沟,以利于清洗机械和排除污水,避免造成现场积水.
５)混凝土搅拌台所需面积约为２５m２,砂浆搅拌台所需面积约为１５m２,冬期施工还应考虑保温与供热设施等,相应增加其面积.
(２)加工棚的布置.木材、钢筋、水电等加工棚宜设置在建筑物四周稍远处,并有相应的材料及成品堆场.石灰及淋灰池可根据具体情况布置在砂浆搅拌机附近.沥青灶应选择较空的场地,远离易燃、易爆品仓库和堆场,并布置在下风向.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(３)仓库及堆场的布置.仓库及堆场的面积应经计算确定,然后再根据各个阶段的施工需要及材料使用的先后顺序进行布置.同一场地可供多种材料或构件使用.仓库及堆场的布置要求如下:
１)仓库的布置.水泥仓库应选择地势较高、排水方便、靠近搅拌机的地方.各种易燃、易爆品仓库的布置应符合防火、防爆安全距离的要求.木材、钢筋及水、电器材等仓库,应与加工棚结合布置,以便就地取材.
上一页
下一页
返回
第五节　单位工程施工平面图设计
２)材料堆场的布置.各种主要材料应根据其用量的大小、使用时间的长短、供应及运输情况等研究确定.凡用量较大、使用时间较长、供应及运输较方便的材料,在保证施工进度与连续施工的情况下,均应考虑分期分批进场,以减少堆场或仓库所需面积,达到降低耗损、节约施工费用的目的.应遵循先用先堆、后用后堆的原则,有时在同一地方,可以先后堆放不同的材料.
钢模板、脚手架等周转材料,应选择在装卸、取用、整理方便和靠近拟建工程的地方布置.基础及底层用砖可根据现场情况,沿拟建工程四周分堆布置,并距基坑、槽边不小于０.５m,以防止塌方.底层以上的用砖,采用塔式起重机运输时,可布置在服务范围内.砂石应尽可能布置在搅拌机后台附近,石子的堆场应更加靠近搅拌机一些,并按石子的不同粒径分别放置.
上一页
下一页
返回
第五节　单位工程施工平面图设计
３. 现场运输道路的布置
(１)现场运输道路应按照材料和构件运输的需要,沿着仓库和堆场进行布置.
(２)尽可能利用永久性道路或先做好永久性道路的路基,在交工之前再铺路面.
(３)道路宽度要符合规定,通常单行道应不小于３~３.５m,双行道不小于５.５~６m.
(４)现场运输道路布置时应保证车辆行驶通畅,有回转的可能.因此,最好围绕建筑物布置成环形道路,便于运输车辆回转、调头.若无条件布置成一条环形道路,应在适当的地点布置回车场.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(５)道路两侧一般应结合地形设置排水沟,沟深不小于０.４m,底宽不小于０.３m.
４. 办公、生活和服务性临时设施的布置
(１)应考虑使用方便、不妨碍施工,符合安全、防火的要求.
(２)通常情况下,办公室的布置应靠近施工现场,宜设在工地出入口处;工人休息室应设在工人作业区;宿舍应布置在安全的上风方向;门卫、收发室宜布置在工地出入口处.
(３)要尽量利用已有设施或已建工程,必须修建时,要经过计算合理确定面积,努力节约临时设施费用.
上一页
下一页
返回
第五节　单位工程施工平面图设计
５. 施工供水管网的布置
(１)施工用的临时给水管一般由建设单位的干管或自行布置的给水干管接到用水地点.布置时,应力求管网总长度最短.管径的大小和龙头数目的设置需视工程规模大小,通过计算确定.管道可埋于地下,也可铺设在地面上,视当时当地的气候条件和使用期限的长短而定.工地内要设置消火栓,消火栓距离建筑物不应小于５m,也不应大于２５m,距离路边不大于２m.条件允许时,可利用城市或建设单位的永久消防设施.
(２)为了防止水的意外中断,可在建筑物附近设置简易蓄水池,储存一定数量的生产和消防用水.如果水压不足,须设置高压水泵.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(３)为便于排除地面水和地下水,要及时修通永久性下水道,并结合现场地形在建筑物四周设置排泄地面水和地下水的沟渠.
６. 施工供电的布置
(１)为了维修方便,施工现场一般采用架空配电线路,且要求现场架空线与施工建筑物水平距离不小于１０m,与地面距离不小于６m;跨越建筑物或临时设施时,垂直距离不小于２.５m.
(２)现场线路应尽量架设在道路一侧,且尽量保持线路水平,以免电杆受力不均,在低压线路中,电杆间距应为２５~４０m,分支线及引入线均应由电杆处接出,不得由两杆之间接线.
上一页
下一页
返回
第五节　单位工程施工平面图设计
(３)单位工程施工用电,应在全工地施工总平面图中一并考虑.若属于扩建的单位工程,一般计算出在施工期间的用电总数,提供建设单位解决,不另设变压器.只有独立的单位工程施工时,才根据计算出的现场用电量选用变压器.变压器(站)的位置应布置在现场边缘高压线接入处,四周用钢丝网围住.变压器不宜布置在交通要道路口.施工现场平面布置图示例
五、单位工程施工平面图的绘制
单位工程施工平面图的绘制步骤、要求和方法基本同施工总平面图,在此仅作补充说明.绘制单位工程施工平面图,应把拟建单位工程放在图的中心位置.图幅一般采用２~３号图纸,比例为１∶２００~１∶５００,常用的是１∶２００.
上一页
下一页
返回
第五节　单位工程施工平面图设计
六、单位工程施工平面图的评价
单位工程施工平面图主要有以下三个评价指标:
临时设施投资率用于临时设施包干费支出情况.
上一页
返回
图５-１　单位工程施工组织设
计编制程序
返回
图５-４　混合结构三层居住房屋施工顺序图
返回
图５-５　装配式钢筋混凝土单层工业厂房施工顺序
返回
图５-６　单位工程施工进度计划的编制程序
返回
图５-７　塔式起重机布置方案
返回

展开更多......

收起↑
