第五章 单位工程施工组织设计2
第四节 单位工程施工进度计划

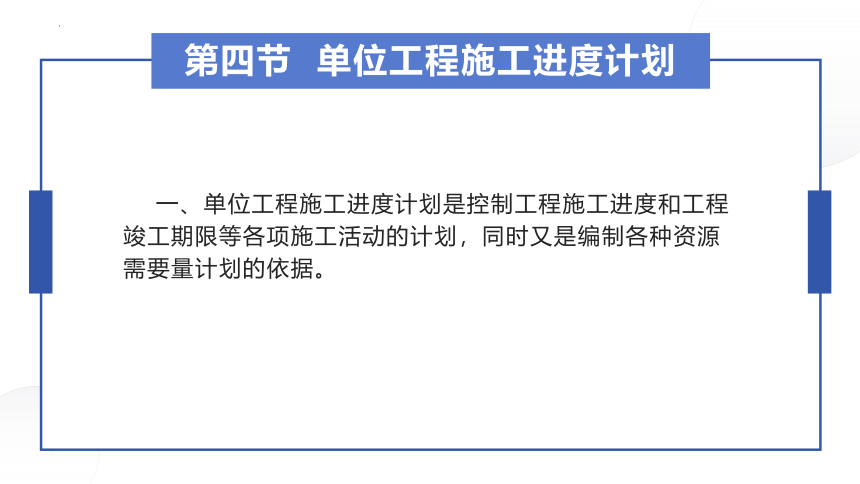

一、单位工程施工进度计划是控制工程施工进度和工程竣工期限等各项施工活动的计划，同时又是编制各种资源需要量计划的依据。

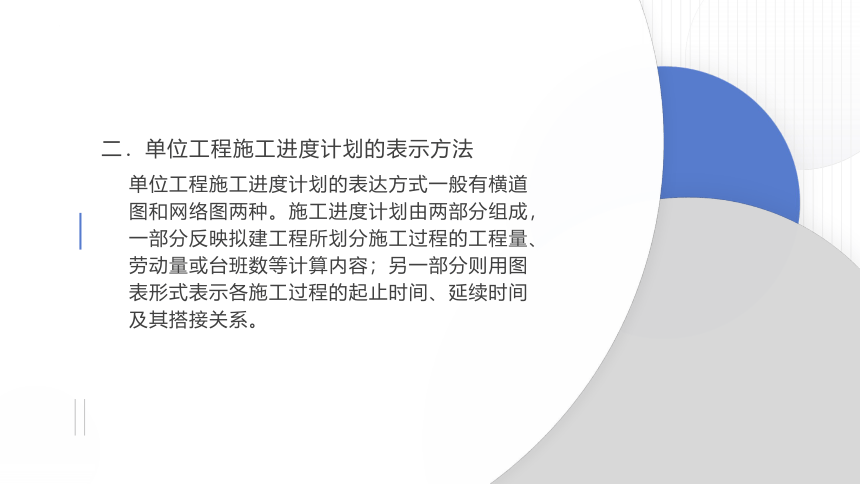

单位工程施工进度计划的表示方法
单位工程施工进度计划的表达方式一般有横道图和网络图两种。施工进度计划由两部分组成，一部分反映拟建工程所划分施工过程的工程量、劳动量或台班数等计算内容；另一部分则用图表形式表示各施工过程的起止时间、延续时间及其搭接关系。

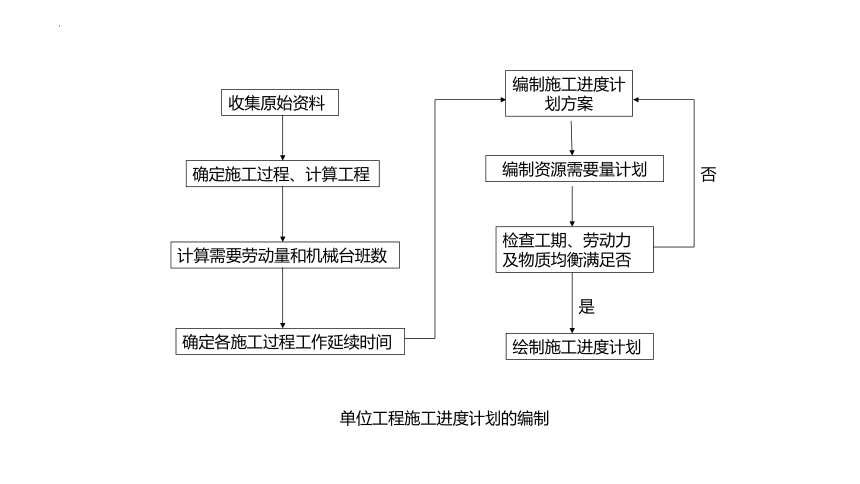

收集原始资料
确定施工过程、计算工程
计算需要劳动量和机械台班数
确定各施工过程工作延续时间
编制施工进度计划方案
编制资源需要量计划
检查工期、劳动力及物质均衡满足否
绘制施工进度计划
是
否
单位工程施工进度计划的编制

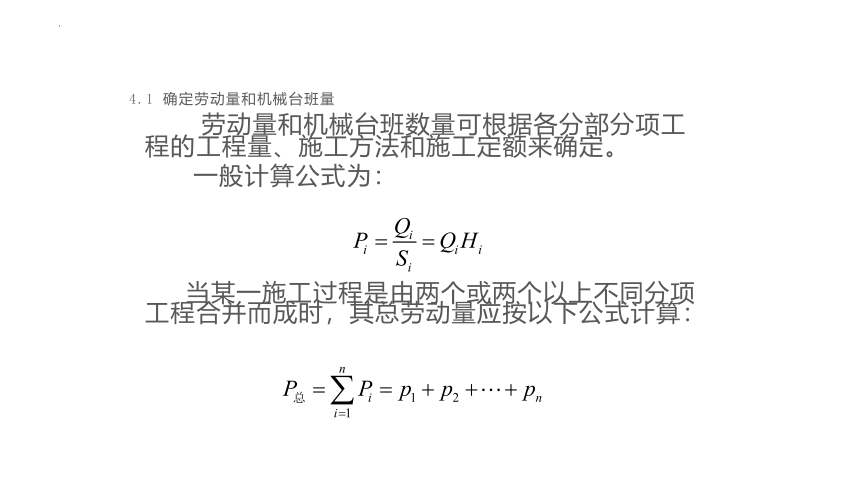

4.1 确定劳动量和机械台班量
劳动量和机械台班数量可根据各分部分项工程的工程量、施工方法和施工定额来确定。
一般计算公式为：
当某一施工过程是由两个或两个以上不同分项工程合并而成时，其总劳动量应按以下公式计算：

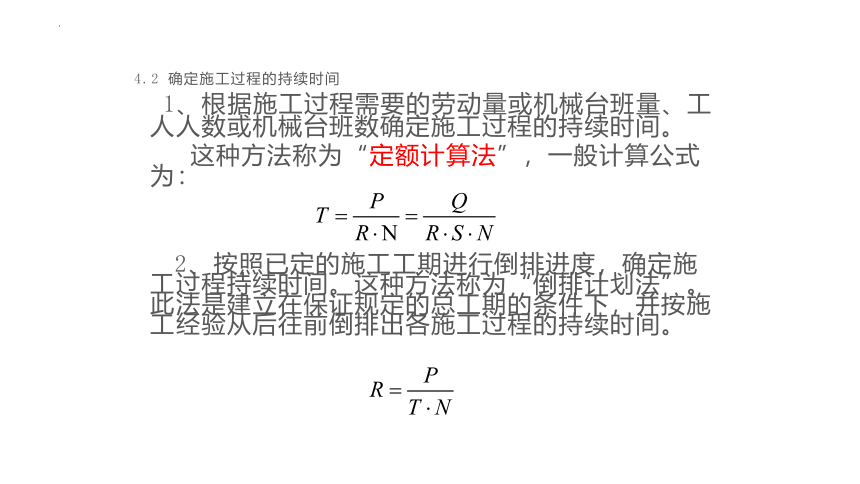

4.2 确定施工过程的持续时间
1、根据施工过程需要的劳动量或机械台班量、工人人数或机械台班数确定施工过程的持续时间。
这种方法称为“定额计算法”，一般计算公式为：
2、按照已定的施工工期进行倒排进度，确定施工过程持续时间。这种方法称为“倒排计划法”。此法是建立在保证规定的总工期的条件下，并按施工经验从后往前倒排出各施工过程的持续时间。
3、经验估算法
经验估算法是根据以前的施工经验并按照实际的施工条件估算各施工项目的持续时间，这种方法是建立在大量施工实践基础上的。

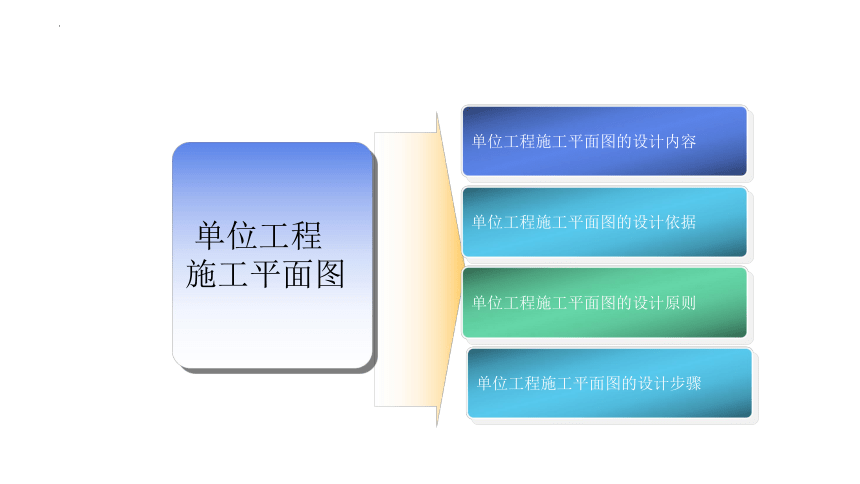

单位工程施工平面图的设计内容
单位工程施工平面图的设计依据
单位工程施工平面图的设计原则
单位工程
施工平面图
单位工程施工平面图的设计步骤

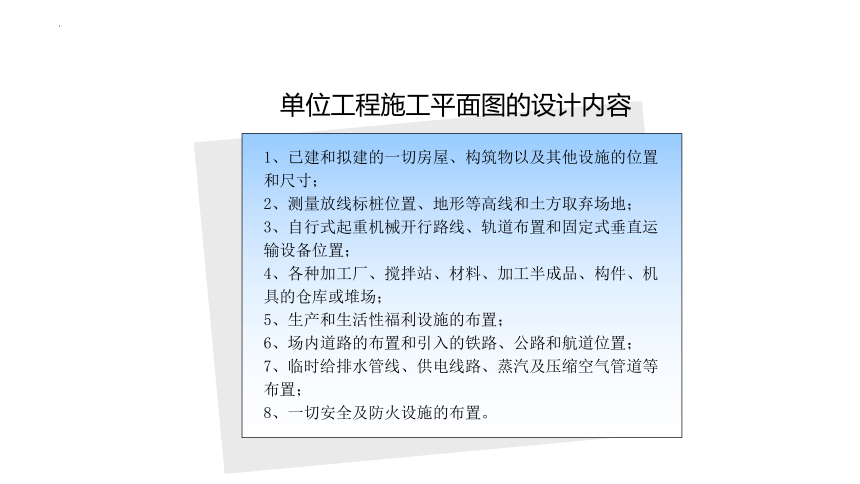

1、已建和拟建的一切房屋、构筑物以及其他设施的位置和尺寸；
2、测量放线标桩位置、地形等高线和土方取弃场地；
3、自行式起重机械开行路线、轨道布置和固定式垂直运输设备位置；
4、各种加工厂、搅拌站、材料、加工半成品、构件、机具的仓库或堆场；
5、生产和生活性福利设施的布置；
6、场内道路的布置和引入的铁路、公路和航道位置；
7、临时给排水管线、供电线路、蒸汽及压缩空气管道等布置；
8、一切安全及防火设施的布置。
单位工程施工平面图的设计内容
1．有关拟建工程的当地原始资料
（1）自然条件调查资料
（2）技术经济调查资料
2．建筑设计资料
（1）建筑总平面图；
（2）一切已有和拟建的地下、地上管道位置；
（3）建筑区域的竖向设计和土方平衡图。
单位工程施工平面图的设计依据
（1）现场布置尽量紧凑，以节约土地；
（2）从而减少或避免二次搬运
（3）尽量减少临时设施的数量；
（4）临时设施的布置，尽量利于工人的生产和生活；
（5）符合环保、安全和防火要求。
单位工程施工平面图的设计原则
（一）确定起重机械的位置
（二）确定搅拌站、仓库和材料、构件堆场以及工厂的位置
（三）运输道路的布置
（四）临时设施的布置
（五）布置水电管网
单位工程施工平面图的设计步骤
确定垂直运输机械的布置
确定搅拌站、仓库、材料和构件
堆场以及加工厂的位置
现场运输道路的布置
施工现场 平面布置
临时设施的布置
水电管网布置
确定垂直运输机械的布置
（1）塔式起重机的布置（轨行式、固定式、附着式、内爬式）
1）单侧布置；
2）双侧布置或环形布置；
3）跨内单行布置；
4）跨内环行布置。
（2）自行无轨式起重机械：履带式、轮胎式和汽车式
（3）固定式垂直运输机械：井架、龙门架、固定式塔式起重机
（4）外用施工电梯
确定搅拌站、仓库、材料和构件堆场以及加工厂的位置
应尽量靠近使用地点或在起重机服务范围以内；
并考虑到运输和装卸料方便。
现场运输道路的布置
尽可能利用永久性道路；
应保证行驶畅通，围绕建筑物布置成一条环形道路。
临时设施的布置
生产性临时设施：钢筋加工棚和水泵房、木工加工房等；
非生产性临时设施：办公室、工人休息室、开水房、食堂、厕所等；
布置原则：有利生产，方便生活，安全防火。
水电管网布置
（1）施工水网的布置
1）施工临时用水：施工用水、生活用水和消防用水。
2）供水管网应按防火要求布置室外消防检。
3）在保证供水的前提下,应使管线越短越好,管线可以暗铺的应暗铺.
（2）施工供电布置
1）采用架空配电线路；
2）现场线路应尽量架设在道路的一侧；
3）单位工程施工用电应在全工地性施工总平面图中一并考虑。
1、场外交通的引入
5、临时设施布置
3、加工厂和搅拌站的布置
2、仓库与材料堆场的布置
4、场内道路的布置
