建 筑 识 图 与 构 造
使用规范说明

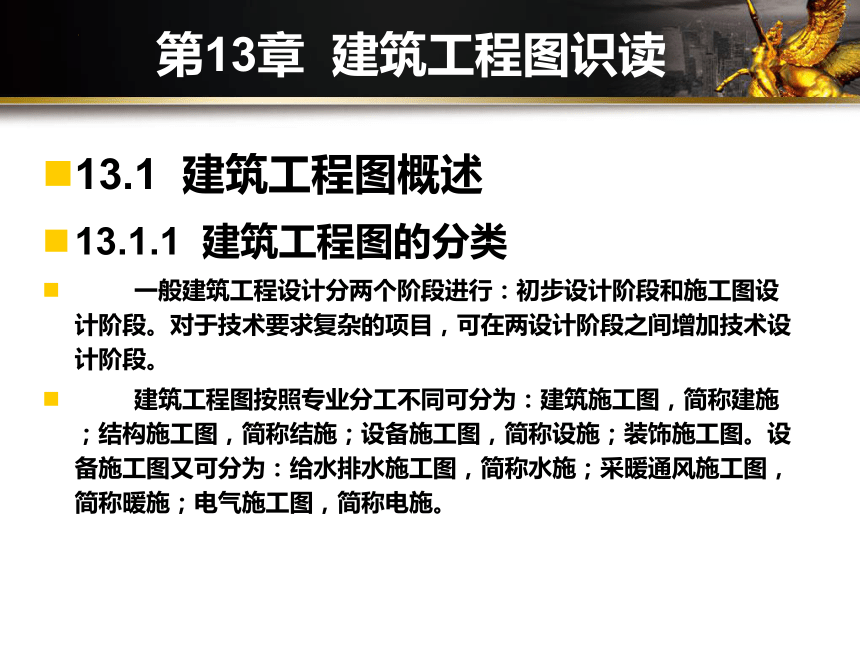

13.1 建筑工程图概述
13.1.1 建筑工程图的分类
一般建筑工程设计分两个阶段进行：初步设计阶段和施工图设计阶段。对于技术要求复杂的项目，可在两设计阶段之间增加技术设计阶段。
建筑工程图按照专业分工不同可分为：建筑施工图，简称建施；结构施工图，简称结施；设备施工图，简称设施；装饰施工图。设备施工图又可分为：给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。
第13章 建筑工程图识读
使用规范说明

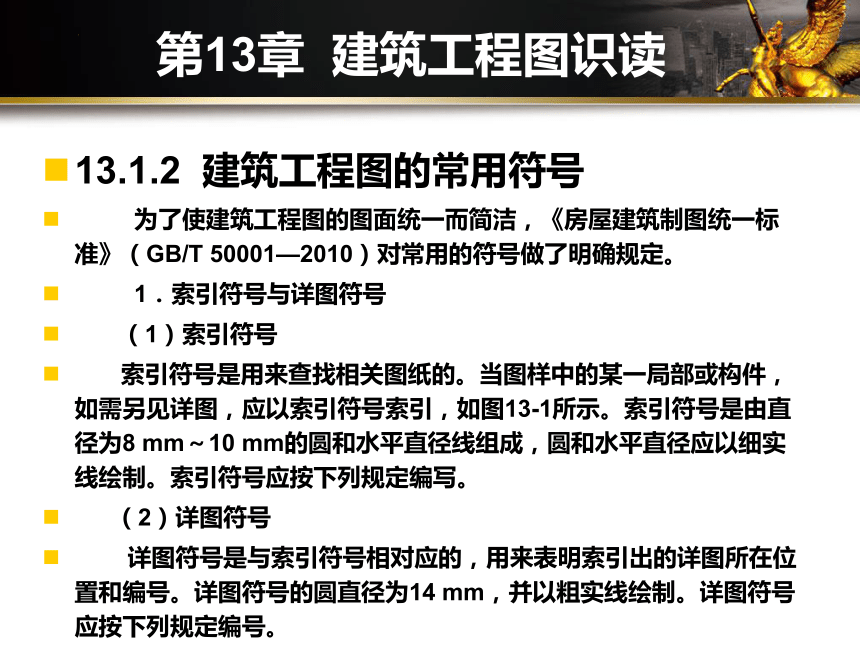

13.1.2 建筑工程图的常用符号
为了使建筑工程图的图面统一而简洁，《房屋建筑制图统一标准》（GB/T 50001—2010）对常用的符号做了明确规定。
1．索引符号与详图符号
（1）索引符号
索引符号是用来查找相关图纸的。当图样中的某一局部或构件，如需另见详图，应以索引符号索引，如图13-1所示。索引符号是由直径为8 mm～10 mm的圆和水平直径线组成，圆和水平直径应以细实线绘制。索引符号应按下列规定编写。
（2）详图符号
详图符号是与索引符号相对应的，用来表明索引出的详图所在位置和编号。详图符号的圆直径为14 mm，并以粗实线绘制。详图符号应按下列规定编号。
第13章 建筑工程图识读
使用规范说明

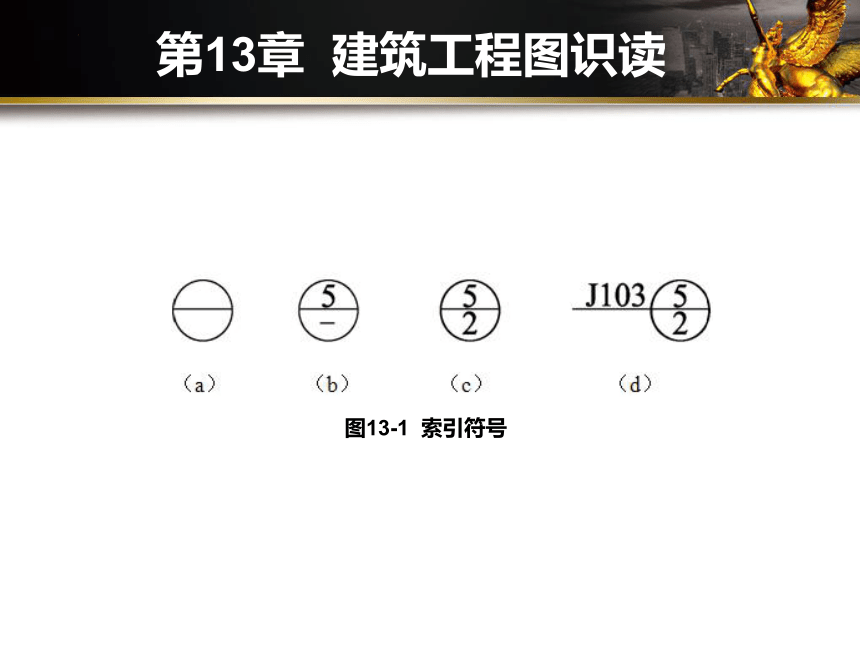

图13-1 索引符号
第13章 建筑工程图识读
使用规范说明

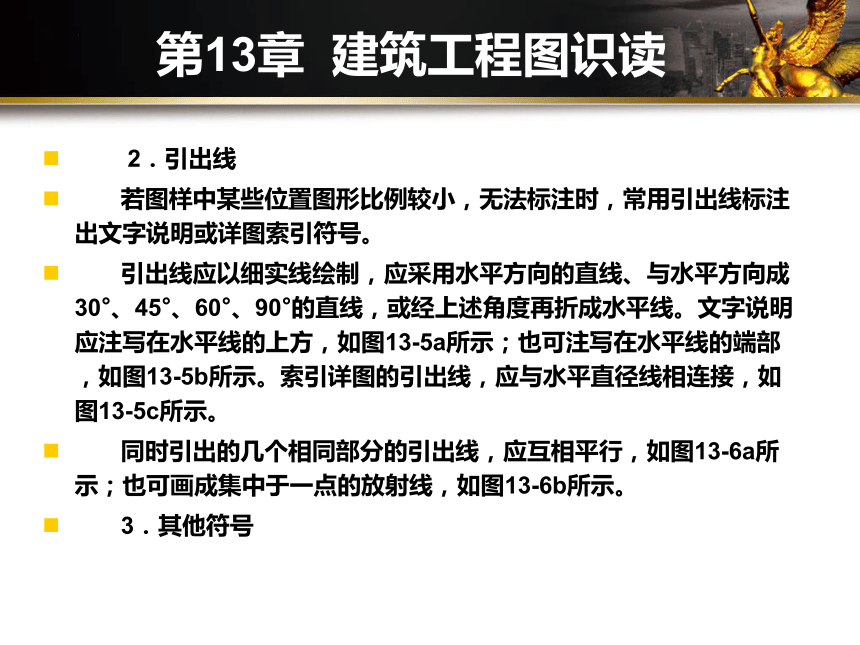

2．引出线
若图样中某些位置图形比例较小，无法标注时，常用引出线标注出文字说明或详图索引符号。

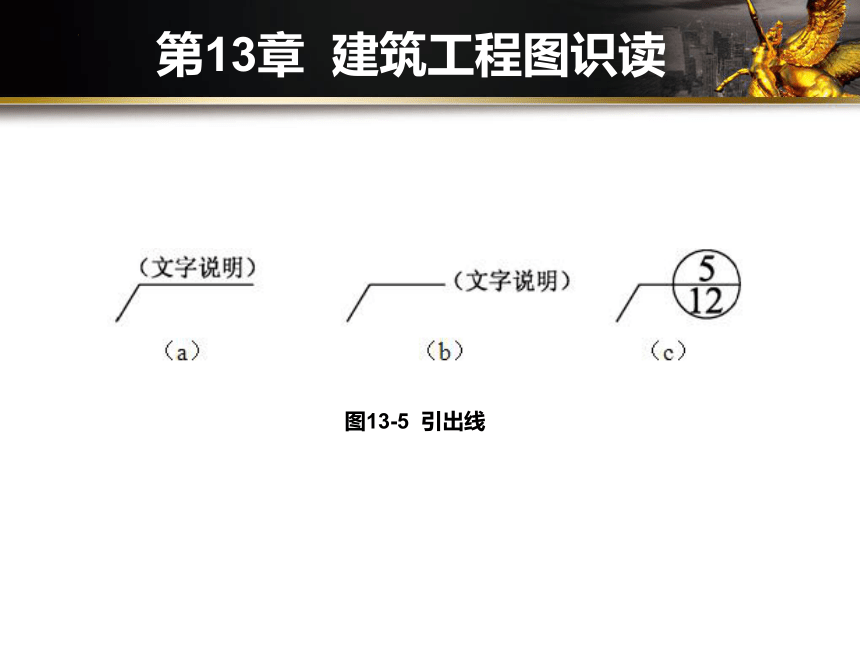

引出线应以细实线绘制，应采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折成水平线。文字说明应注写在水平线的上方，如图13-5a所示；也可注写在水平线的端部，如图13-5b所示。索引详图的引出线，应与水平直径线相连接，如图13-5c所示。
同时引出的几个相同部分的引出线，应互相平行，如图13-6a所示；也可画成集中于一点的放射线，如图13-6b所示。
3．其他符号
第13章 建筑工程图识读
使用规范说明
图13-5 引出线
第13章 建筑工程图识读
使用规范说明

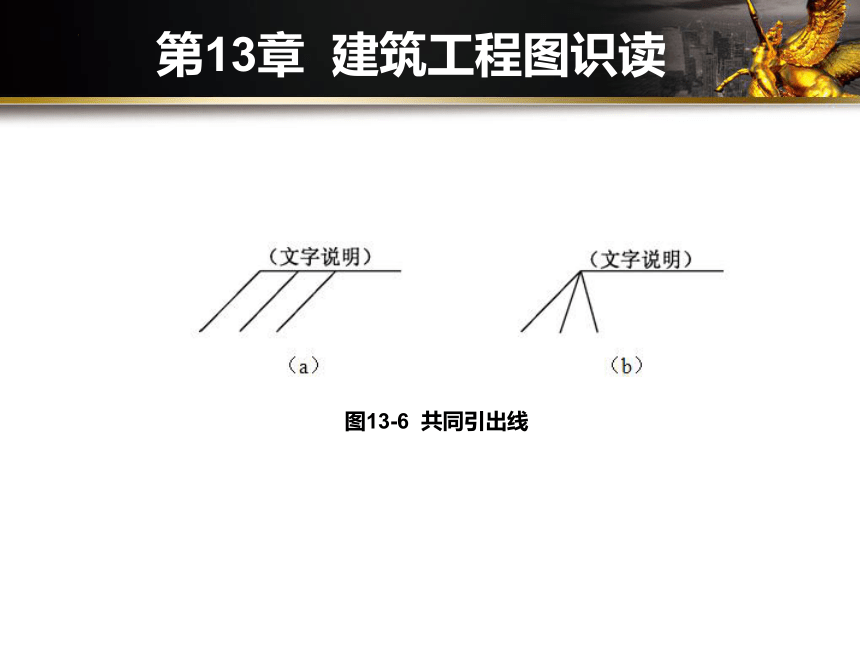

图13-6 共同引出线
第13章 建筑工程图识读
使用规范说明

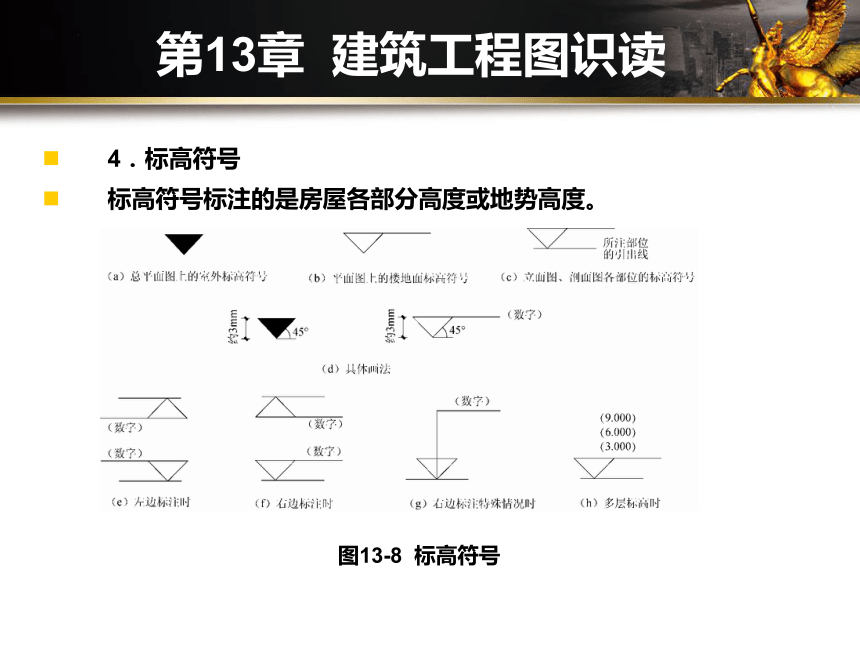

4．标高符号
标高符号标注的是房屋各部分高度或地势高度。
图13-8 标高符号
第13章 建筑工程图识读
使用规范说明

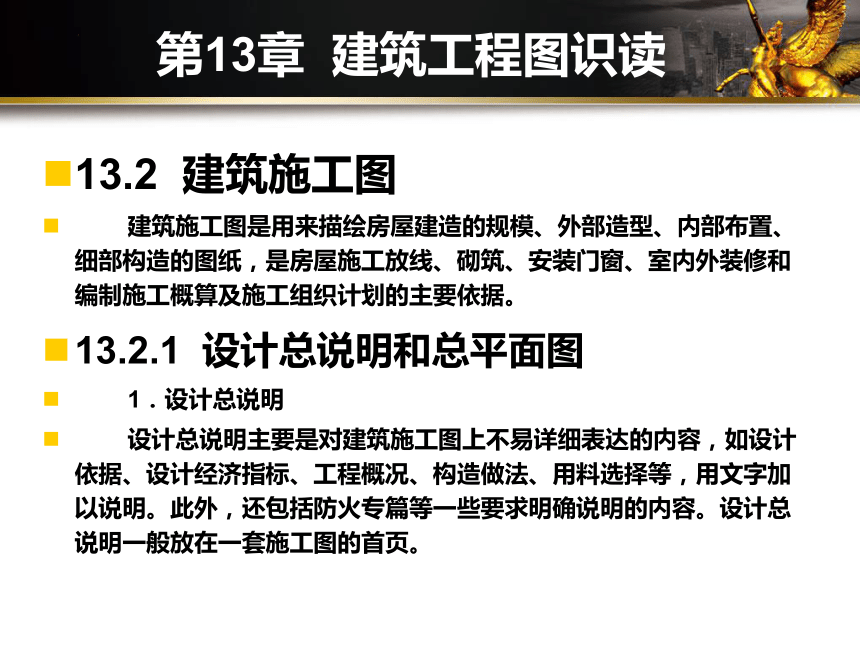

13.2 建筑施工图
建筑施工图是用来描绘房屋建造的规模、外部造型、内部布置、细部构造的图纸，是房屋施工放线、砌筑、安装门窗、室内外装修和编制施工概算及施工组织计划的主要依据。
13.2.1 设计总说明和总平面图
1．设计总说明
设计总说明主要是对建筑施工图上不易详细表达的内容，如设计依据、设计经济指标、工程概况、构造做法、用料选择等，用文字加以说明。此外，还包括防火专篇等一些要求明确说明的内容。设计总说明一般放在一套施工图的首页。
第13章 建筑工程图识读
使用规范说明

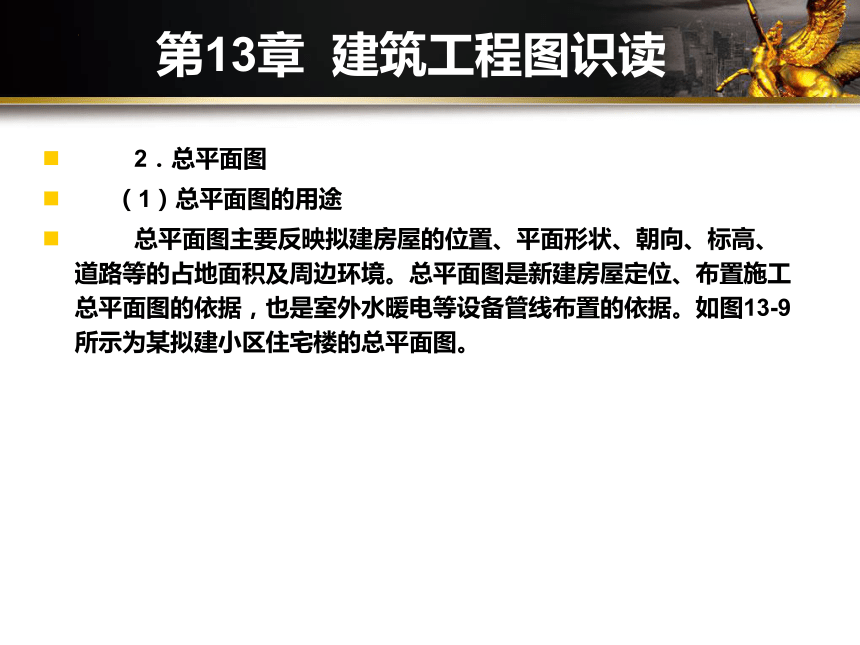

2．总平面图
（1）总平面图的用途

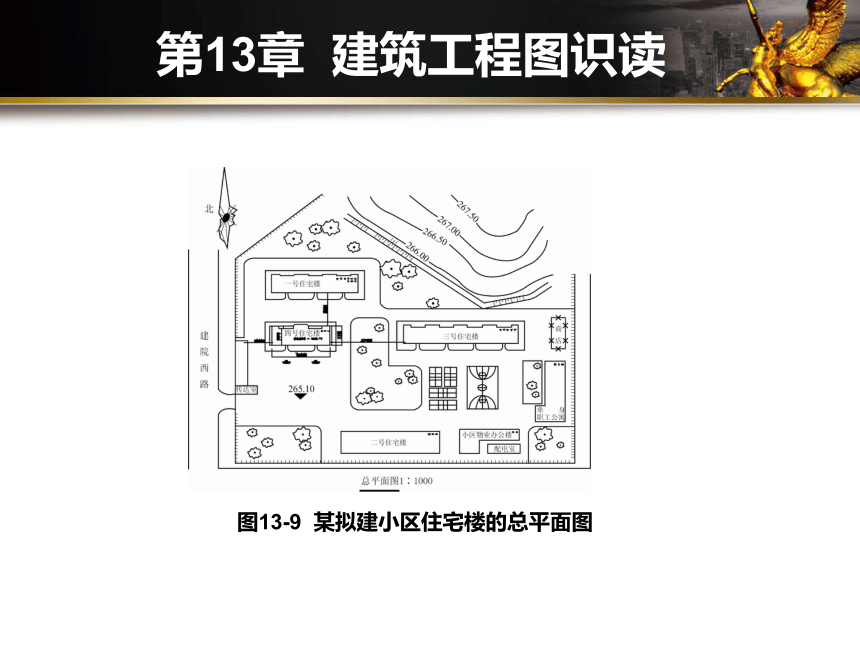

总平面图主要反映拟建房屋的位置、平面形状、朝向、标高、道路等的占地面积及周边环境。总平面图是新建房屋定位、布置施工总平面图的依据，也是室外水暖电等设备管线布置的依据。如图13-9所示为某拟建小区住宅楼的总平面图。
第13章 建筑工程图识读
使用规范说明
图13-9 某拟建小区住宅楼的总平面图
第13章 建筑工程图识读
使用规范说明
2．总平面图
（1）总平面图的用途
总平面图主要反映拟建房屋的位置、平面形状、朝向、标高、道路等的占地面积及周边环境。总平面图是新建房屋定位、布置施工总平面图的依据，也是室外水暖电等设备管线布置的依据。如图13-9所示为某拟建小区住宅楼的总平面图。
第13章 建筑工程图识读
使用规范说明
（2）总平面图的识图步骤
下面以图13-9所示的某拟建小区住宅楼的总平面图为例来说明建筑总平面图的识读方法。
① 先看图名、比例、图例及有关的文字说明。常用总平面图图例如表13-1所示。
② 了解工程性质、用地范围、地形地貌和周围环境情况。
③ 了解新建建筑的层数、建筑朝向和平面形状。
④ 了解新建建筑与原有建筑的位置关系。
⑤ 了解道路交通情况、绿化。
⑥ 总平面图中的指北针，明确了建筑物的朝向。
第13章 建筑工程图识读
使用规范说明
表13-1 常用总平面图图例
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
使用规范说明
13.2.2 建筑平面图
1．建筑平面图的形成和用途
（1）建筑平面图的形成
假想用一个水平的剖切平面，沿着窗台以上，过梁以下的部位将房屋全部切开，移去上半部分后向下投影到水平面上，得到的水平投影图即为建筑平面图（简称平面图）。
（2）建筑平面图的用途
建筑平面图主要表示建筑的平面形状、大小和房间位置，以及墙或柱的位置、厚度和材料，门窗的位置、大小、开启方向等。
第13章 建筑工程图识读
使用规范说明
2．建筑平面图的内容
3．建筑平面图的识读实例
下面以某住宅楼首层平面图为例来说明建筑平面图的识图方法，如图13-10所示。
① 了解平面图的图名、比例。建筑平面图的比例有1﹕50，1﹕100，1﹕200，该住宅楼比例为1﹕100。
② 了解建筑的朝向。该住宅楼的朝向是坐南朝北。
③ 了解建筑的结构形式。该住宅楼为砖混结构。
④ 了解建筑的平面功能位置及各组成构件的位置（墙、柱、梁等）。该住宅楼横向定位轴线有11条，纵向定位轴线有4条。
⑤ 了解建筑平面图的尺寸，通过这些尺寸了解新建建筑物的建筑面积、使用面积等。
第13章 建筑工程图识读
使用规范说明
⑥ 了解建筑中各建筑物各组成部分标高。在平面中，对于建筑物各组成部分，如地面、楼面、楼梯平台、室外台阶、散水等处，应分别注明标高，如有坡度时，应注明坡度方向和坡度大小。图13-10中客厅的标高为±0.000 m。
⑦ 了解门窗的位置及编号。在建筑平面图中门采用代号M表示，窗采用代号C表示。图13-10中的M1，M3，C1和C3分别表示门和窗。
⑧ 了解各专业设备的布置情况，如卫生间的大便器、洗面盆位置等。
⑨ 标准层和顶层平面图的识读。
第13章 建筑工程图识读
使用规范说明
图13-10 某住宅楼首层平面图
第13章 建筑工程图识读
使用规范说明
13.2.3 建筑立面图
1．建筑立面图的形成与用途
（1）建筑立面图的形成
建筑立面图是在与建筑物立面平行的投影面上所做的正面投影图，简称立面图。
（2）建筑立面图的用途
立面图主要用于反映建筑物的外貌、外墙装修、立面上的构配件、主要尺寸和各层标高等。
第13章 建筑工程图识读
使用规范说明
2．建筑立面图的识读实例
下面以某住宅楼的⑨～①立面图为例说明立面图的内容和识图方法，如图13-11所示。
① 了解图名、比例。
② 了解建筑立面的外形、门窗、檐口、阳台、台阶等形状及位置
③ 了解立面图中的标高尺寸。
④ 了解建筑的层数和总高。
⑤ 了解建筑外墙表面装修的做法和分格线各部位材料及颜色等。
第13章 建筑工程图识读
使用规范说明
图13-11 某住宅楼的⑨～①立面图
第13章 建筑工程图识读
使用规范说明
13.2.4 建筑剖面图
1．建筑剖面图的形成与用途
（1）建筑剖面图的形成
假想用一个平行于投影面的剖切平面，将房屋剖开，移去观察者与剖切平面之间的部分，对余下的部分所作的正投影图称为建筑剖面图，简称剖面图。
（2）建筑剖面图的用途
建筑剖面图主要用于反映建筑物内部的构造形式，分层情况和各部位的联系、高度等。
第13章 建筑工程图识读
使用规范说明
2．建筑剖面图的识读实例
下面以某住宅楼剖面图为例来说明剖面图的识读方法，如图13-12所示。
① 了解图名、比例，与各层平面图对照确定剖切平面的位置及投影方向。剖面图的绘图比例通常与平面图、立面图一致。
② 了解房屋内部的构造、结构形式和所用建筑材料等，反映各层梁板、楼梯、屋面的结构形式、位置及其与墙（柱）的相互关系等
③ 了解房屋各部位竖向尺寸。
第13章 建筑工程图识读
使用规范说明
图13-12 某住宅楼剖面图
第13章 建筑工程图识读
使用规范说明
13.2.5 建筑详图
1．建筑详图的用途
由于建筑平、立、剖面图一般采用较小比例绘制，许多细部构造、材料和做法等内容很难表达清楚。
2．建筑详图概述
建筑详图也可以是平、立、剖面图中局部的放大图。对于某些建筑构造或构件的通用做法，可直接引用国家或地方制定的标准图集（册）或通用图集（册）中的大样图，不必另外详图。常用建筑详图包括墙身剖面详图和楼梯、阳台、雨篷、台阶、门窗、卫生间、厨房、内外装饰等详图。
第13章 建筑工程图识读
使用规范说明
3．建筑详图的识读
下面以墙身剖面详图和楼梯详图为例来说明建筑详图的内容及识读。
（1）墙身剖面详图的识读
如图13-13所示为某墙身剖面详图，具体的识读内容有：
① 了解图名、比例，了解墙身的位置；
② 了解墙身与定位轴线的关系；
③ 了解各层楼中梁、板的位置与墙身的关系；
④ 了解各层地面、楼面、屋面的构造做法；
⑤ 了解门窗立口与墙身的关系；
⑥ 了解各部位的细部做法（如散水、勒脚、防潮层、窗台、过梁、檐口等）；
⑦ 了解各主要部位的标高、高度尺寸及墙身突出部分的细部尺寸；
第13章 建筑工程图识读
使用规范说明
图13-13 某墙身剖面详图
第13章 建筑工程图识读
使用规范说明
（2）楼梯详图的识读
① 楼梯平面图识读。如图13-14所示为某楼梯一～六层的平面图。由一层的平面图可知，该楼梯的形式为双跑双分式，从底层通向二层的第一梯段为11级踏步，其水平投影应为10个踏面宽，投影长度为10×260＝2 600 mm；第二梯段为7级踏步。
② 楼梯剖面图识读。用一个假想的剖切平面图，沿各层一个梯段和楼梯间的门窗洞口剖开，向另一个未剖切的梯段方向投影，所得到的剖面图称为楼梯剖面图，楼梯剖面图的剖切符号应标在底层平面图上。如图13-15所示为某楼梯的剖面图。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-14 某楼梯一～六层的平面图
使用规范说明
第13章 建筑工程图识读
图13-15 某楼梯的剖面图
使用规范说明
13.3 结构施工图
13.3.1 概述
1．结构施工图的作用和分类
（1）结构施工图的作用
结构施工图是依据建筑设计的要求和结构工程设计的国家现行规范，通过力学计算确定构件形状、尺寸、材料、做法，将结构选型、构件布置和配筋等内容表达出来的图样。
（2）结构施工图的组成
结构施工图的主要组成有： 结构设计说明、结构平面图和构件详图。
第13章 建筑工程图识读
使用规范说明
2．结构施工图图示规定
绘制结构施工图，应遵守现行《房屋建筑制图统一标准》和《建筑结构制图标准》的规定。
（1）结构施工图制图的图线
结构施工图中各种图线用法如表13-2所示。
（2）比例
绘图时根据图样的用途和被绘物体的复杂程度，应选用表13-3所示中的常用比例，特殊情况下也可以选用可用比例。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
表13-2 结构施工图的图线
使用规范说明
第13章 建筑工程图识读
表13-3 比例
使用规范说明
（3）结构施工图中常用构件代号
在结构施工图中，构件的种类繁多，为了图示清晰、便于识别，构件的名称用代号来表示，这种代号一般采用汉语拼音，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。构件的顺序号采用不带角标的阿拉伯数字连续编排。为了便于工程的设计与施工，国家现行《建筑结构制图标准》对常用的构件代号作了详细的规定，常用构件代号如表13-4所示。
3．结构施工图中的定位轴线和尺寸标注
① 定位轴线。结构施工图中的定位轴线及编号应与建筑施工图一致。
② 尺寸标注。结构施工图中的尺寸标注应是结构构件的结构尺寸（即实际尺寸），不含结构表面装修层厚度。
第13章 建筑工程图识读
使用规范说明
４．结构施工图中常用材料种类及表示方法
（１）混凝土
混凝土按其立方体的抗压强度标准值的高低分为14个等级，等级越高其抗压强度也越高。混凝土的等级及强度设计值如表13-5所示
（2）钢筋
① 钢筋的分类与作用。配置在钢筋混凝土构件中的钢筋，按其在构件中所起的作用不同，分为以下几类，如图13-16所示。
② 钢筋的种类与符号。
③ 钢筋的标注。钢筋的标注主要是钢筋数量、型号的标注。结构施工图中要求钢筋、钢丝束及钢筋网片的标注应按下列规定执行。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
表13-5 混凝土强度设计值
使用规范说明
第13章 建筑工程图识读
图13-16 钢筋混凝土构件中的钢筋类型
使用规范说明
13.13.2 结构平面图的识读
如图13-18为某结构平面图。具体的识读内容有：
（1）看图名、轴线、比例
（2）看预制楼板的平面位置及标注
（3）看现浇楼板的布置
现浇楼板在结构平面图中表示方法有两种。
（4）看楼板与墙体（或梁）的构造关系
在结构平面图中，配置在板下的圈梁、过梁、梁等钢筋混凝土构件轮廓线可用中虚线表示，也可用单线（粗虚线）表示，并应在构件旁侧标注其编号和代号。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-18 某楼一、二
层顶棚结构平面图
使用规范说明
13.3.3 建筑详图的识读
下面分别以钢筋混凝土简支梁和钢筋混凝土柱来说明建筑详图的识读。
1．钢筋混凝土简支梁
如图13-20所示为某钢筋混凝土简支梁L-2的配筋图，它是由立面图、断面图和钢筋表组成（本例未画钢筋详图）。
（1）从立面图、断面图读取钢筋混凝土简支梁的信息
（2）从钢筋表算出各编号钢筋的长度
钢筋表中表明了三种类型钢筋的形状、编号、根数、等级、直径、长度和根数等。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-20 某钢筋混凝土简支梁配筋图
使用规范说明
2．钢筋混凝土柱
如图13-22为某单层工业厂房Z1柱的详图，包括模板图和配筋图，主要表明模板尺寸和预埋件及配筋情况。
（1）从模板图看出钢筋混凝土柱的情况
从模板图可看出该柱总高为8 200 mm，分为上柱和下柱两部分，上柱高2 200 mm，用来支撑屋架，下柱高6 000 mm，上下柱之间突出的牛腿用来支撑吊车梁。
（2）从配筋图看出钢筋具体的数目和尺寸
与配筋图的断面图对照可以看出上柱与下柱的断面均为长方形，断面尺寸为400 mm×400 mm和600 mm×400 mm，牛腿处断面为400 mm×1 000 mm。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-22 某单层工业厂房Z1柱的详图
使用规范说明
13.4 设备施工图
13.4.1 概述
1．设备施工图的分类
设备施工图按专业范围不同，可分为建筑给水排水施工图、采暖通风施工图、电气照明施工图等。
2．设备施工图的组成和内容
设备施工图是建筑工程施工、预（决）算的依据和必须遵守的文件。
第13章 建筑工程图识读
使用规范说明
13.4.2 建筑给水排水施工图
1．建筑给水排水系统组成
（1）室内给水系统的组成
室内给水的流程是室外给水总管内的净水经引入管和水表节点流入室内给水管网直至各用水点，组成了室内给水系统，如图13-23所示。
（2）室内排水系统
室内排水系统是把室内日常生活、生产中的污（废）水以及落在房屋屋面上的雨、雪，通过室内排水管道排至室外排水管网或沟渠，如图13-24所示。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-23 室内给水系统组成
使用规范说明
第13章 建筑工程图识读
图13-24 室内排水系统组成
使用规范说明
2．建筑给水排水施工图识读
以某二层加油站给排水施工图来说明建筑给水排水施工图的识读
（1）从设计说明读出该施工图一些基本信息
（2）平面图的识读
给水排水管道和设备的平面布置图是室内给水排水施工图纸中最基本和最重要的图纸，它主要标明给水排水管道和卫生器具等的平面位置。
图13-25、图13-26分别为某二层加油站底层和二层给排水系统平面图。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-25 底层给排水平面图 图13-26 二层给排水平面图
使用规范说明
（3）系统图的识读
系统图主要表示管道系统的空间走向。在给水、排水的系统图上不画出卫生器具，只用图例符号画出水龙头、淋浴器喷头、卫生器具下的存水弯或器具排水管等，如图13-27、图13-28所示。
（4）详图的识读
室内给水排水工程的详图主要有水表节点、卫生器具、管道支架等安装图。当详图是选用标准图和通用图时，需查阅相应的标准图和通用图纸。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-27 给水系统图
使用规范说明
第13章 建筑工程图识读
图13-28 排水系统图
使用规范说明
13.4.3 电气照明系统施工图
1．电气照明系统的组成
照明器由电光源、照明灯具及其附件组成。照明灯具的主要作用是将电光源合理布置，安装固定，并实现与电源的连接，保护电源不受外力的破坏和外界潮湿气体的影响，防止光源引起的眩光，装饰美化环境。
照明的电气系统分为供电系统和配电系统两部分。供电系统包括电源和主结线；配电系统则是由配电装置（配电柜、箱、盘）及配电线路（干线及分支线）组成。
第13章 建筑工程图识读
使用规范说明
2．电气照明系统施工图的识读
如图13-29为某加油站一层的照明平面图。
① 从设计施工说明中可以了解该照明平面图的一些内容。
② 从图13-29照明平面图可以读出进户线、分支回路、各房间灯具及插座供电以及灯泡（管）的开启和关闭等
③ 如图13-30所示为配电系统图。从系统图可读到电表、一系列开关、熔断器等装置。
第13章 建筑工程图识读
使用规范说明
第13章 建筑工程图识读
图13-29 一层照明平面图
使用规范说明
第13章 建筑工程图识读
图13-30 配电系统图
谢 谢
