建 筑 识 图 与 构 造
使用规范说明

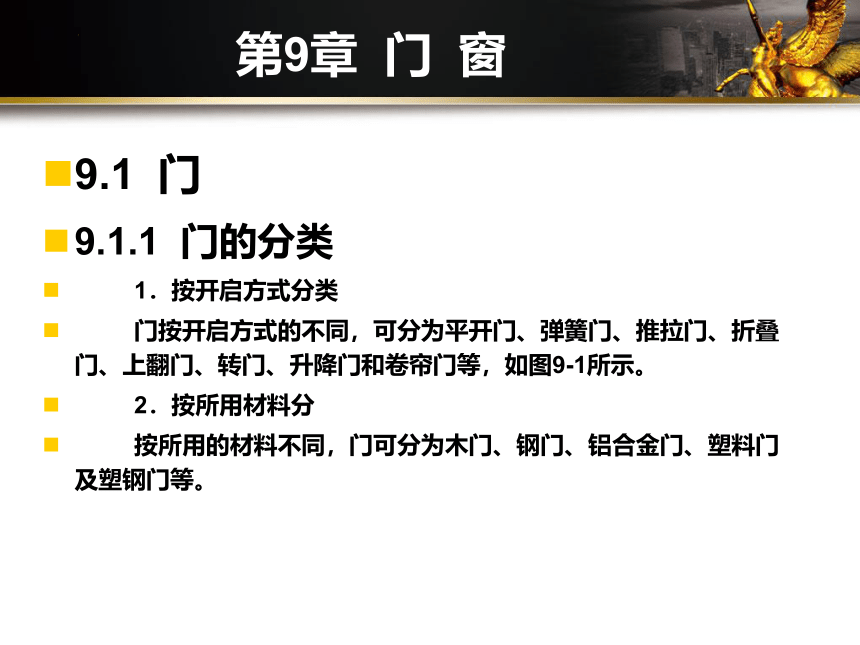

9.1 门
9.1.1 门的分类
1．按开启方式分类
门按开启方式的不同，可分为平开门、弹簧门、推拉门、折叠门、上翻门、转门、升降门和卷帘门等，如图9-1所示。
2．按所用材料分
按所用的材料不同，门可分为木门、钢门、铝合金门、塑料门及塑钢门等。
第9章 门 窗
使用规范说明

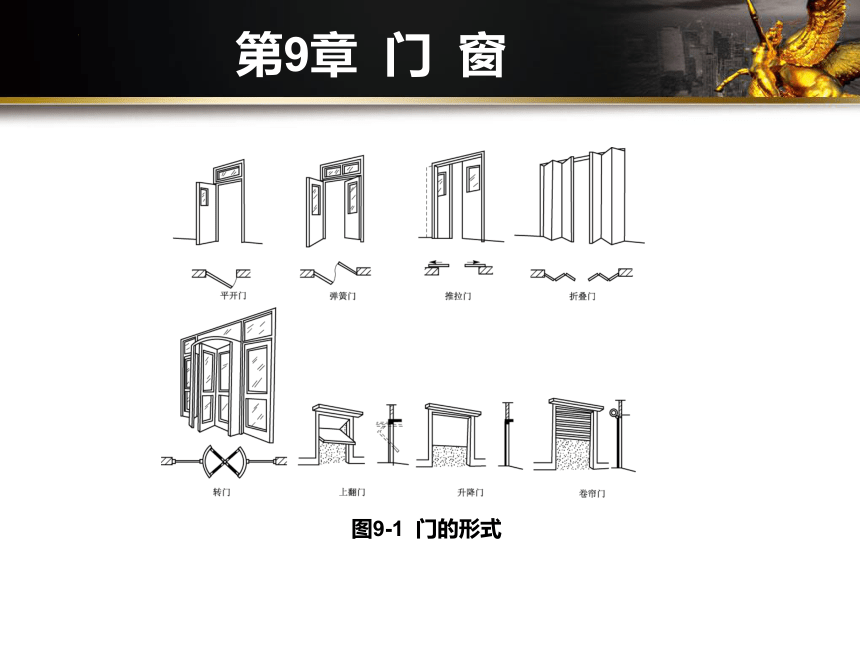

图9-1 门的形式
第9章 门 窗
使用规范说明

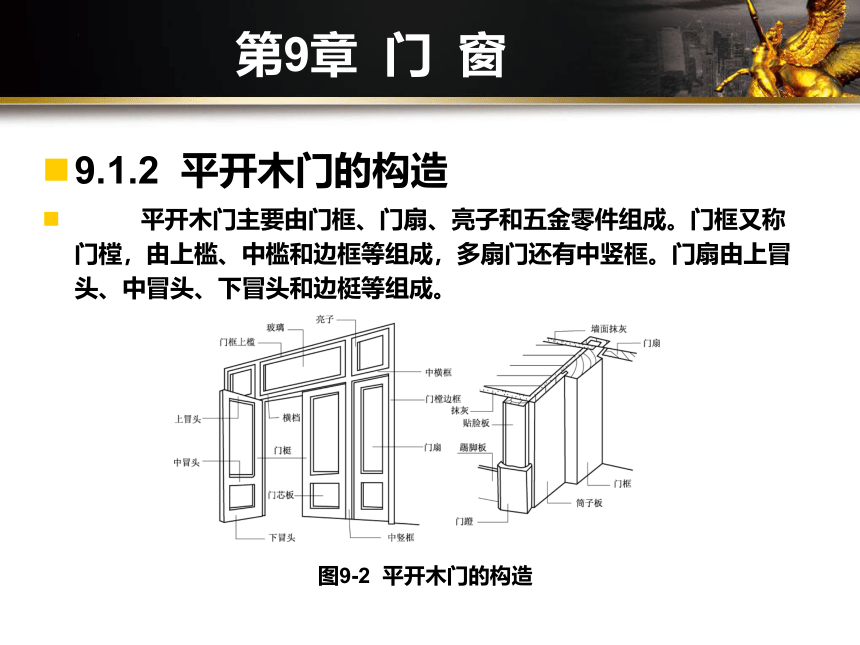

9.1.2 平开木门的构造
平开木门主要由门框、门扇、亮子和五金零件组成。门框又称门樘，由上槛、中槛和边框等组成，多扇门还有中竖框。门扇由上冒头、中冒头、下冒头和边梃等组成。
图9-2 平开木门的构造
第9章 门 窗
使用规范说明

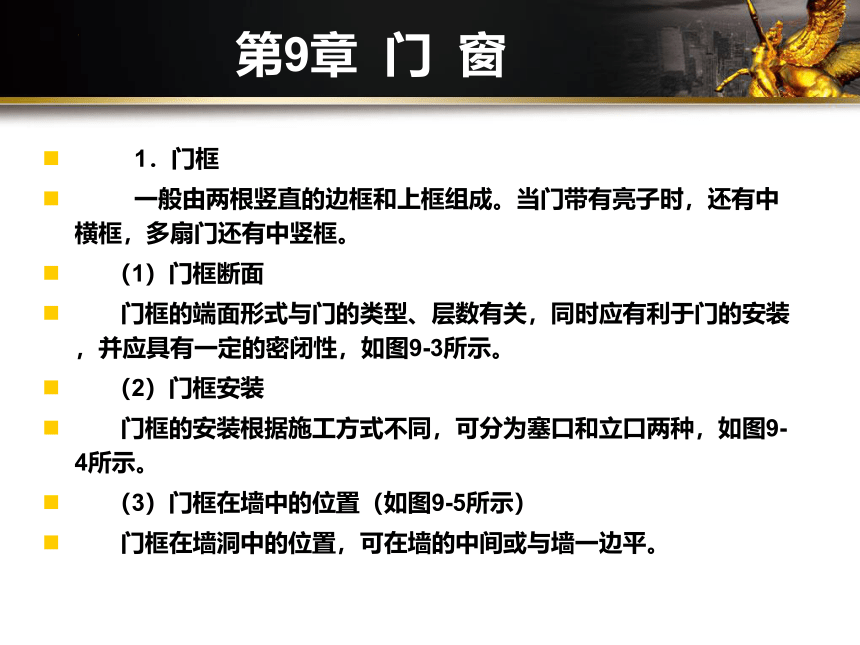

1．门框
一般由两根竖直的边框和上框组成。当门带有亮子时，还有中横框，多扇门还有中竖框。
（1）门框断面
门框的端面形式与门的类型、层数有关，同时应有利于门的安装，并应具有一定的密闭性，如图9-3所示。
（2）门框安装
门框的安装根据施工方式不同，可分为塞口和立口两种，如图9-4所示。
（3）门框在墙中的位置（如图9-5所示）
门框在墙洞中的位置，可在墙的中间或与墙一边平。
第9章 门 窗
图9-3 门框的断面形式与尺寸
第9章 门 窗

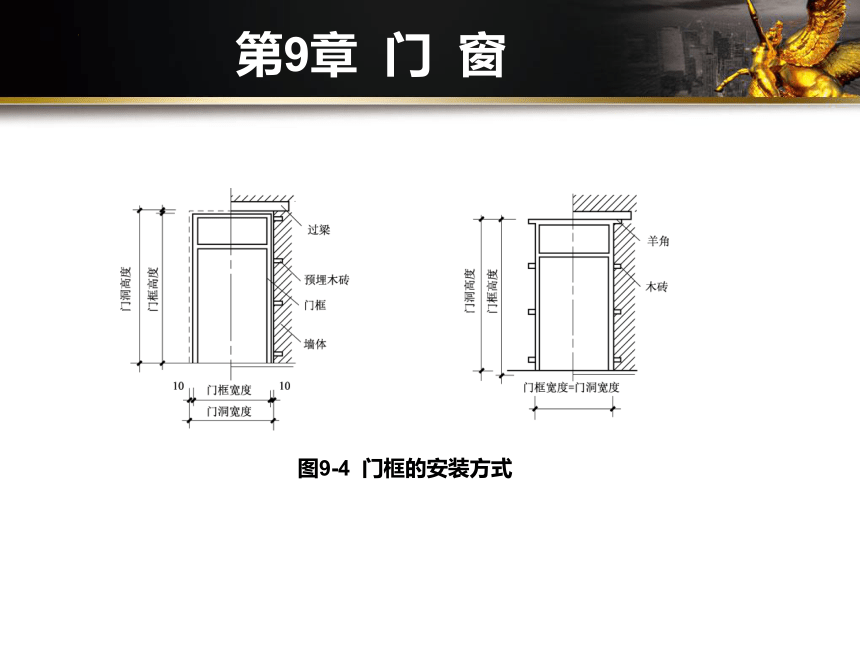

图9-4 门框的安装方式
第9章 门 窗

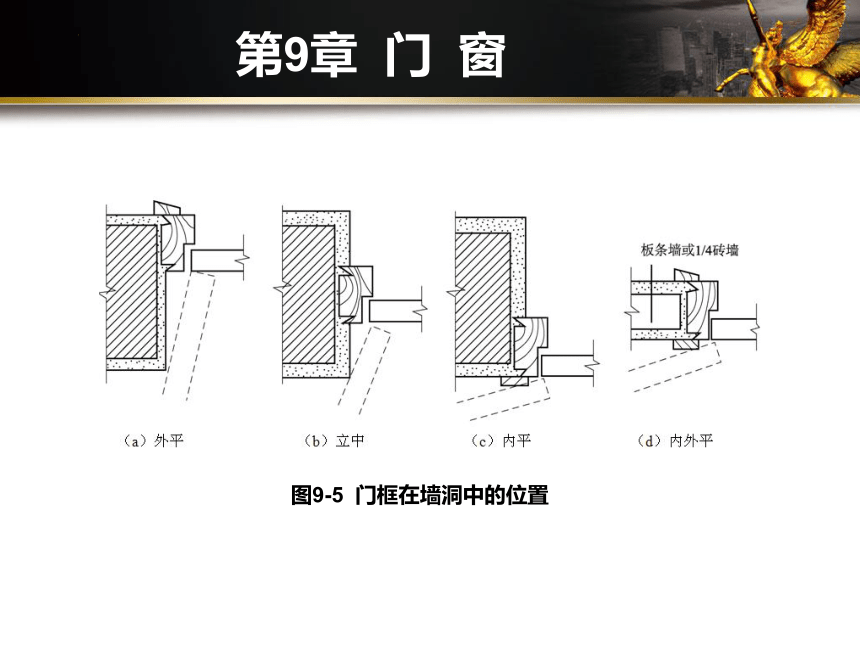

图9-5 门框在墙洞中的位置
第9章 门 窗
使用规范说明
2．门扇
根据门扇的不同构造形式，民用建筑中常见的门可分为夹板门和镶板门两大类。
（1）夹板门
夹板门是用断面较小的方木做成骨架，两面粘贴面板而成，如图9-6所示。门扇面板可用胶合板、塑料面板和硬质纤维板，和骨架形成一个整体，共同抵抗变形。
（2）镶板门
镶板门是采用镶装门芯板结构的木门，是广泛使用的一种门，如图9-7所示。门扇由门梃、上冒头、中冒头和下冒头组成骨架，内装门芯板而构成
第9章 门 窗
图9-6 夹板门 图9-7 镶板门
第9章 门 窗
使用规范说明
9.1.3 推拉门的构造
推拉门是由门扇、门轨、地槽、滑轮及门框组成，如图9-8所示。门扇可采用钢木门、钢板门、空腹薄壁钢门等，每个门窗宽度不大于1.8 m。
图9-8 推拉门
第9章 门 窗
使用规范说明
9.1.4 门的尺度
门的尺寸通常是指门洞的高宽尺寸。门作为交通疏散通道，其尺度取决于人的通行要求，家具器械的搬运及与建筑物的比例关系等，并要符合现行《建筑模数协调统一标准》的规定。
① 门的高度不应小于2 100 mm。如门设有亮子时，亮子高度一般为300 mm～600 mm，门洞高度为2 400 mm～3 000 mm。公共建筑大门高度可视需要适当提高。
② 门的宽度：单扇门为700 mm～1 000 mm，双扇门为1 200 mm～1 800 mm。宽度在2 100 mm以上时，则做成三扇、四扇门或双扇带固定扇的门，因为门扇过宽易产生翘曲变形，同时也不利于开启。辅助房间（如浴厕、储藏室等）门的宽度可窄些，一般为700 mm～800 mm。
第9章 门 窗
使用规范说明
9.2.1 窗的分类
1．按开启方式分类
依据窗的开启方式不同，可分为固定窗、平开窗、上悬窗、中悬窗、立旋窗、水平推拉窗、垂直推拉窗等，如图9-9所示。
2．按窗框材料分类
按窗框所用的材料不同，窗可分为木窗、钢窗、铝合金窗和塑料窗等单一材料的窗，以及塑钢窗、铝塑窗等复合材料的窗。
第9章 门 窗
图9-9 窗的分类
第9章 门 窗
使用规范说明
9.2.2 平开木窗的构造
平开木窗主要由窗框、窗扇和五金零件三部分组成。窗框又称窗樘，一般由上框、下框、中横框、中竖框及边框等组成；窗扇由上冒头、中冒头（窗芯）、下冒头及边梃组成。
图9-10 平开门窗的组成
第9章 门 窗
使用规范说明
1．窗框
（1）窗框断面
窗框的端面形式与尺寸主要由窗扇的层数、窗扇厚度、开启方式、窗洞口尺寸及当地风力大小来确定，一般多为经验尺寸，常见窗框断面形式与尺寸如图9-11所示。
（2）窗框安装
窗框的安装与门框一样，分塞口与立口两种方式。塞口时洞口的高、宽尺寸应比窗框尺寸大10～20 mm。塞口安装窗框与墙面的固定如图9-12所示。
2．窗扇
第9章 门 窗
图9-11 窗框的断面形式与尺寸
第9章 门 窗
图9-12 塞口安装窗框与墙面的连接
第9章 门 窗
使用规范说明
9.3 铝合金门窗
1．铝合金门窗的特点
铝合金门窗是近年发展起来的一种门窗，如图9-13所示，有平开和推拉两种开启方式。
图9-13 铝合金门窗
第9章 门 窗
使用规范说明
2．铝合金门窗的命名
铝合金门窗框料的系列名称是以门窗框的厚度构造尺寸来区分的。
3．铝合金管门窗的构造形式
铝合金门窗由门窗框、门窗扇、五金零件及连接件组成。
铝合金门窗框一般由上槛、下槛及两侧边框组成。框料的拼接属于临时固定性质，框一旦固定在洞口上，其连接作用也就消失。所以边框与上、下槛的拼接一般为直口拼接，并通过碰口胶垫和自攻螺钉固定，如图9-14所示。
4．铝合金门窗安装
铝合金门窗是表面处理过的铝材经下料、打孔，铣槽、攻丝等加工，制作成门窗框料的构件，然后与连接件、密封件、开闭五金件一起组合装配成门窗。
第9章 门 窗
图9-14 窗框的组合连接
第9章 门 窗
使用规范说明
9.4 塑钢门窗
塑钢门窗是指为了加强门窗的强度和刚度，在塑料型材的竖框、中横框等重要受力杆件中加入钢、铝等增强型材，如图9-15所示。
第9章 门 窗
图9-15 塑钢门窗
使用规范说明
1．塑钢门窗的特点及使用范围
塑钢门窗具有优异的绝缘性能，保温隔热性能好，耐腐蚀性好，制作工艺简单，抗风压性能好，高雅美观。
2．塑钢门窗的构造
（1）塑料门构造（如图9-16所示）
塑料门的构造组成与其他门基本相同，由门框、门扇玻璃、附件组成。门框由上框、下框、边框、加强筋、中竖框、中横框组成。门扇由上冒头、下冒头、边梃组成。
（2）塑料窗的构造（如图9-17所示）
第9章 门 窗
图9-16 塑钢门门框、门扇所用成品异型材
第9章 门 窗
图9-17 塑料窗与墙体连接构造
第9章 门 窗
使用规范说明
9.5 其他形式门窗构造
1．旋转门构造
旋转门可分为普通旋转门和自动旋转门，如图9-18所示。
第9章 门 窗
图9-18 旋转门
使用规范说明
2．感应式电子自动门构造
感应式电子自动门是利用电脑、光电感应装置等高科技等发展起来的一种新型高级自动门，如图9-19所示。
第9章 门 窗
图9-19 感应式电子自动门
使用规范说明
3．全玻璃无框门构造
全玻璃无框门通常采用10 mm以上厚度的平板玻璃、钢化玻璃板，按一定规格加工后直接用作全玻璃无框门的玻璃门，如图9-20所示。
第9章 门 窗
图9-20 全玻璃无框门构造
谢 谢
