建 筑 识 图 与 构 造
使用规范说明

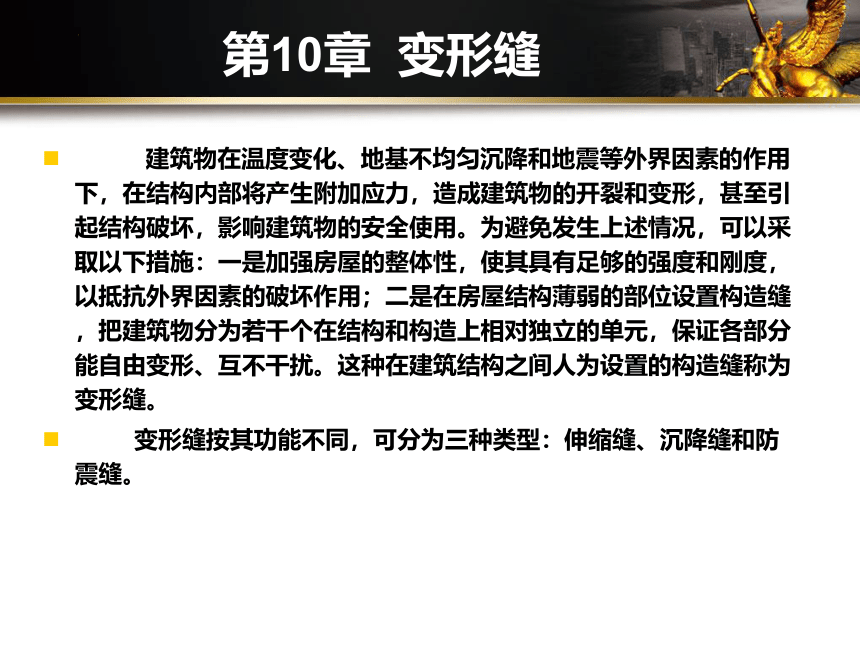

建筑物在温度变化、地基不均匀沉降和地震等外界因素的作用下，在结构内部将产生附加应力，造成建筑物的开裂和变形，甚至引起结构破坏，影响建筑物的安全使用。为避免发生上述情况，可以采取以下措施：一是加强房屋的整体性，使其具有足够的强度和刚度，以抵抗外界因素的破坏作用；二是在房屋结构薄弱的部位设置构造缝，把建筑物分为若干个在结构和构造上相对独立的单元，保证各部分能自由变形、互不干扰。这种在建筑结构之间人为设置的构造缝称为变形缝。
变形缝按其功能不同，可分为三种类型：伸缩缝、沉降缝和防震缝。
第10章 变形缝
使用规范说明

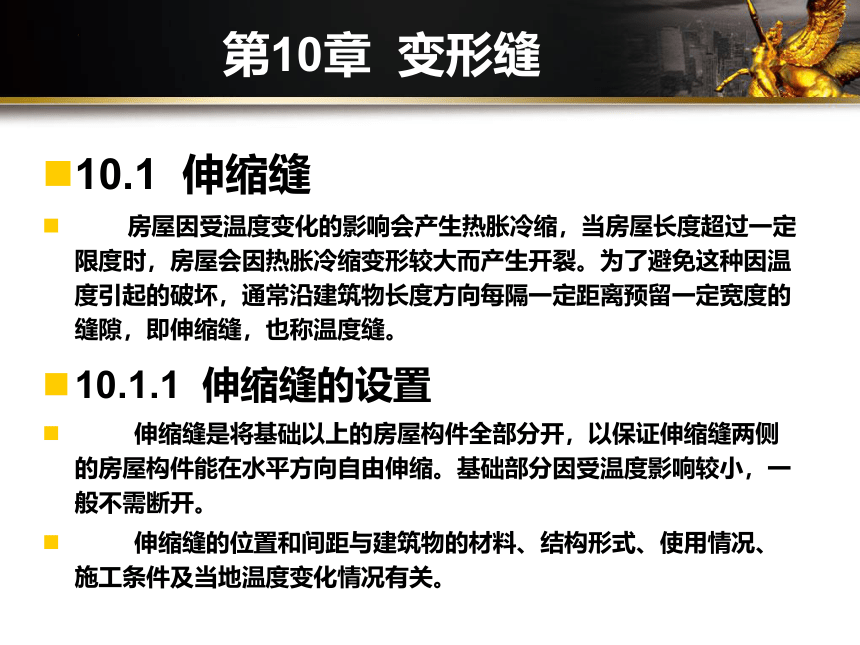

10.1 伸缩缝
房屋因受温度变化的影响会产生热胀冷缩，当房屋长度超过一定限度时，房屋会因热胀冷缩变形较大而产生开裂。为了避免这种因温度引起的破坏，通常沿建筑物长度方向每隔一定距离预留一定宽度的缝隙，即伸缩缝，也称温度缝。
10.1.1 伸缩缝的设置
伸缩缝是将基础以上的房屋构件全部分开，以保证伸缩缝两侧的房屋构件能在水平方向自由伸缩。基础部分因受温度影响较小，一般不需断开。
伸缩缝的位置和间距与建筑物的材料、结构形式、使用情况、施工条件及当地温度变化情况有关。
第10章 变形缝
使用规范说明
10.1.2 伸缩缝构造
1．墙体伸缩缝

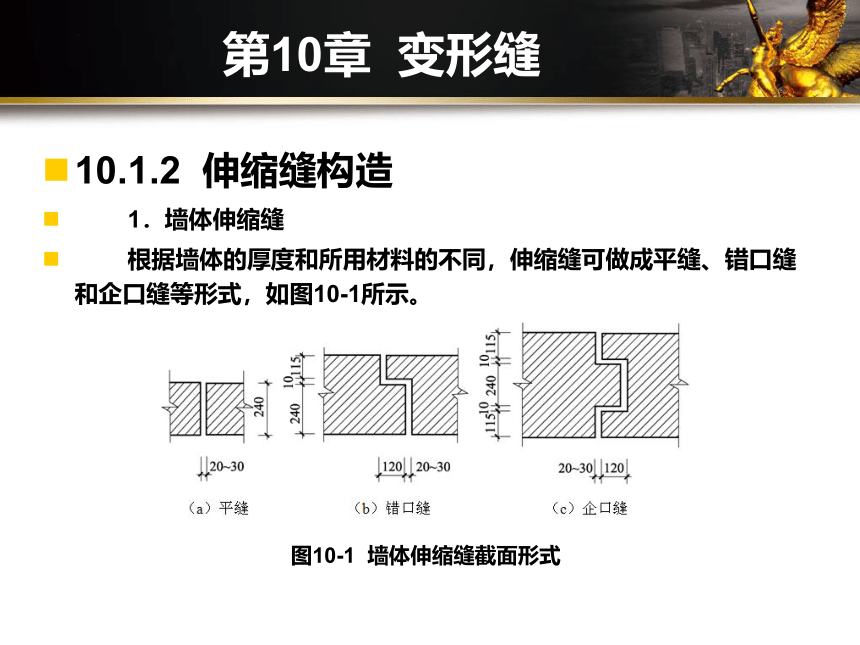

根据墙体的厚度和所用材料的不同，伸缩缝可做成平缝、错口缝和企口缝等形式，如图10-1所示。
图10-1 墙体伸缩缝截面形式
第10章 变形缝
使用规范说明
2．楼地层伸缩缝

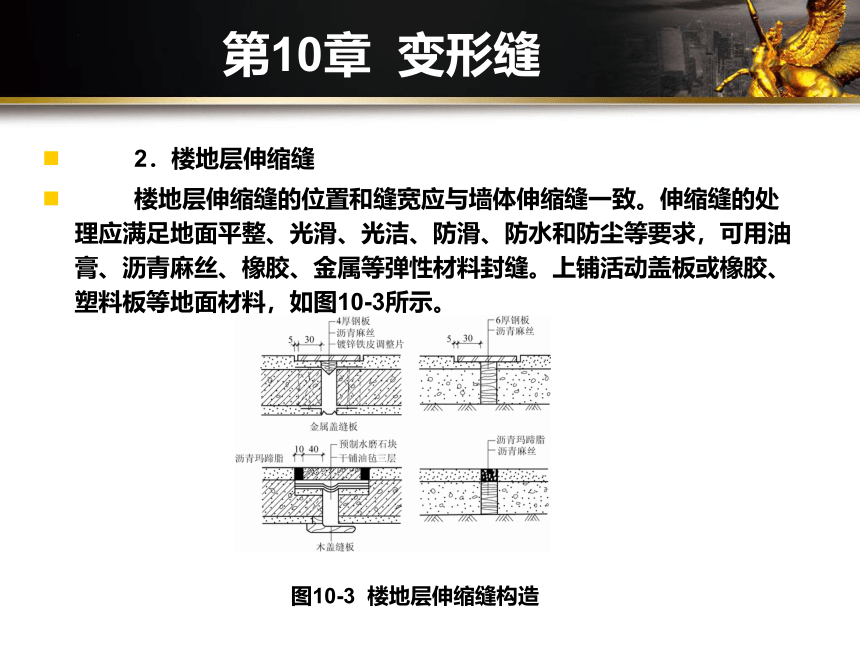

楼地层伸缩缝的位置和缝宽应与墙体伸缩缝一致。伸缩缝的处理应满足地面平整、光滑、光洁、防滑、防水和防尘等要求，可用油膏、沥青麻丝、橡胶、金属等弹性材料封缝。上铺活动盖板或橡胶、塑料板等地面材料，如图10-3所示。
图10-3 楼地层伸缩缝构造
第10章 变形缝
使用规范说明
3．屋顶伸缩缝构造

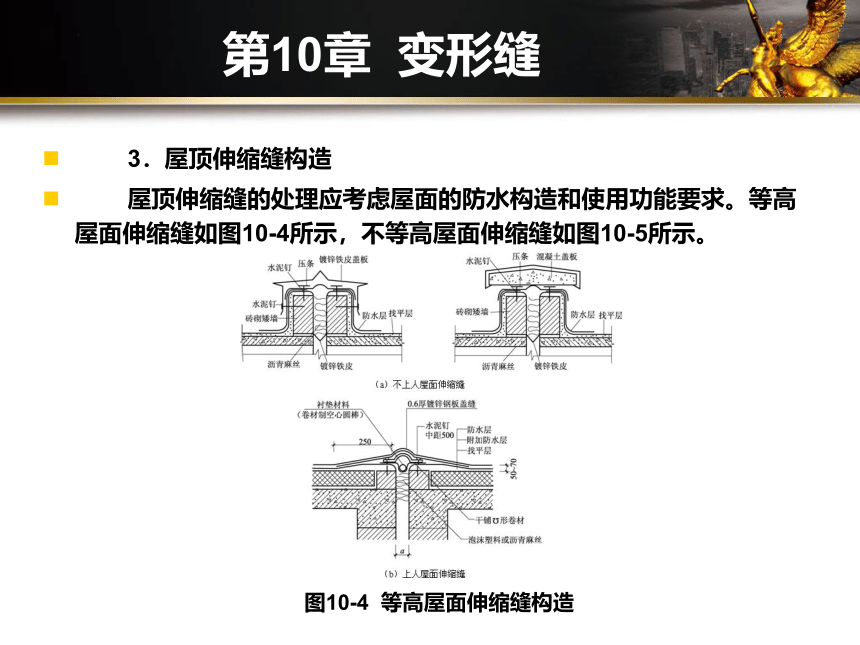

屋顶伸缩缝的处理应考虑屋面的防水构造和使用功能要求。等高屋面伸缩缝如图10-4所示，不等高屋面伸缩缝如图10-5所示。
图10-4 等高屋面伸缩缝构造
第10章 变形缝
使用规范说明

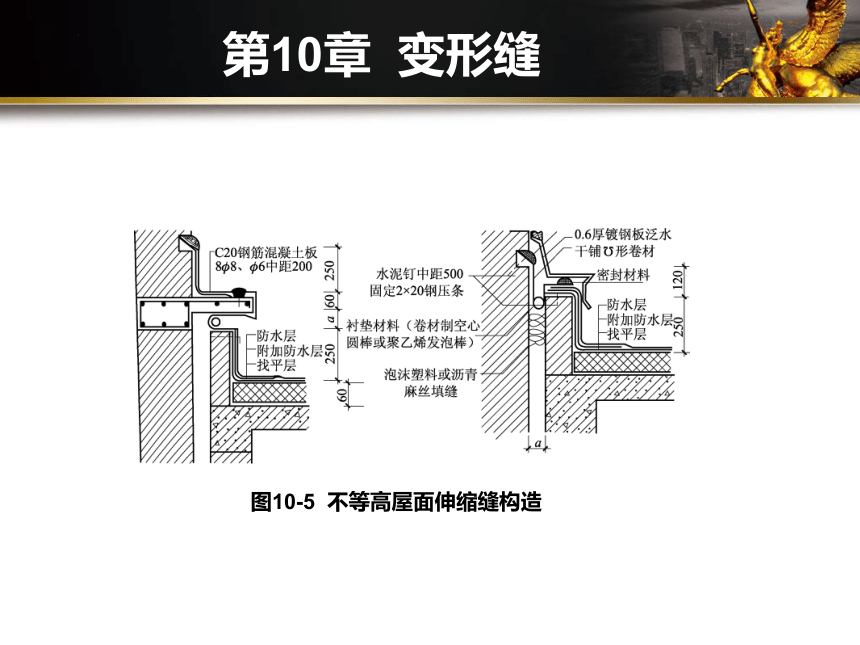

图10-5 不等高屋面伸缩缝构造
第10章 变形缝
使用规范说明
10.2 沉降缝
沉降缝是为了防止建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。
10.2.1 沉降缝的设置
由于沉降缝是为了防止地基不均匀沉降设置的变形缝，故应从基础断开。
沉降缝的宽度一般为30 mm～120 mm，随地基情况和房屋的高度不同而定，或根据有关规范由单项设计确定，如表10-3所示。
第10章 变形缝
使用规范说明
表10-3 沉降缝的宽度
第10章 变形缝
地基性质 房屋高度（m） 沉降缝宽度（mm）
一般地基 H＜5 m 30
H＝5 m～10 m 50
H＝10 m～15 m 70
软弱地基 2～3层 50～80
4～5层 80～120
6层及6层以上 ＞120
湿陷性黄土地基 30～70
使用规范说明
10.2.2 沉降缝构造
1．沉降缝在墙体部位的构造
墙体沉降缝构造与伸缩缝构造基本相同，只是调节片或盖缝板在构造上需要保证两侧结构的竖向相对变位不受约束，如图10-6所示。
2．沉降缝在基础部位的构造
为了保证沉降缝两侧建筑各自成独立的单元，使自基础开始在结构及构造上完全断开。基础沉降缝在构造上需要进行特殊的处理，常见的有双墙式和悬挑式两种构造。
3．沉降缝在屋顶部位的构造
屋顶沉降缝处泛水铁皮或其他构件应满足沉降变形的要求，并有维修余地，如图10-8所示。
第10章 变形缝
使用规范说明
图10-6 墙体沉降缝构造
第10章 变形缝
使用规范说明
第10章 变形缝
使用规范说明
图10-7 沉降缝处基础处理示意图
第10章 变形缝
使用规范说明
图10-8 屋顶沉降缝构造
第10章 变形缝
使用规范说明
10.3 防震缝
房屋在地震力作用下，会产生上下、左右、前后多方向的振动，从而导致房屋发生裂缝，为了防止这种现象发生，通常需设置防震缝。
10.3.1 防震缝的设置
在地震区建造房屋，防震缝应按照房屋的最高设置来施工。一般情况下基础可以不分开，但当平面较复杂时，也应将基础分开。
防震缝一般与伸缩缝、沉降缝协调布置，做到一缝多用或多缝合一，但当同时需设置伸缩缝和沉降缝时，须按防震缝构造来要求处理。
第10章 变形缝
使用规范说明
10.3.2 防震缝构造
由于防震缝的宽度比较大，构造上应注意做好盖缝防护构造处理，以保证其牢固性和适应变形的需要。防震缝的墙体构造如图10-9所示。
图10-9 墙体防震缝构造
第10章 变形缝
谢 谢
