建 筑 识 图 与 构 造
使用规范说明

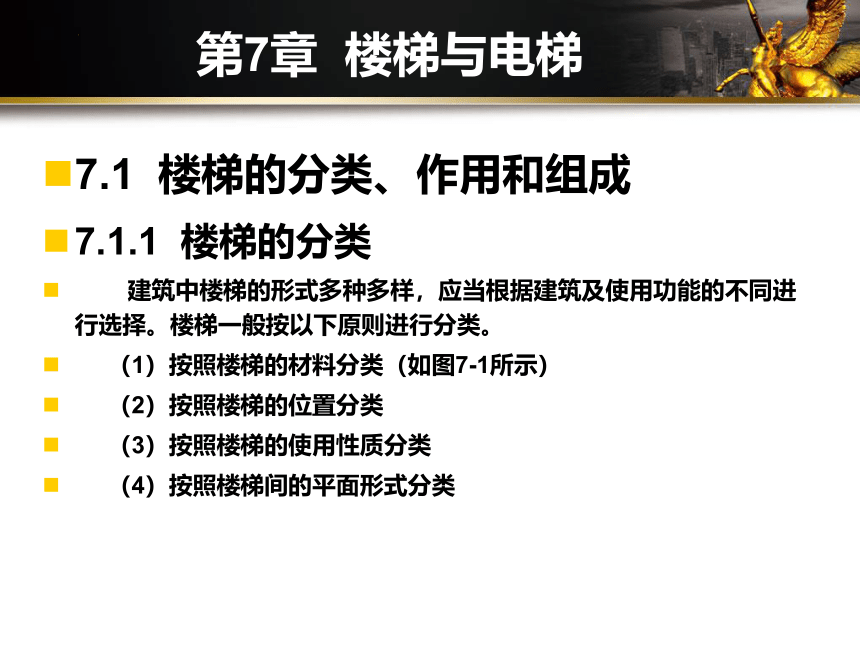

7.1 楼梯的分类、作用和组成
7.1.1 楼梯的分类
建筑中楼梯的形式多种多样，应当根据建筑及使用功能的不同进行选择。楼梯一般按以下原则进行分类。
（1）按照楼梯的材料分类（如图7-1所示）
（2）按照楼梯的位置分类
（3）按照楼梯的使用性质分类
（4）按照楼梯间的平面形式分类
第7章 楼梯与电梯
使用规范说明

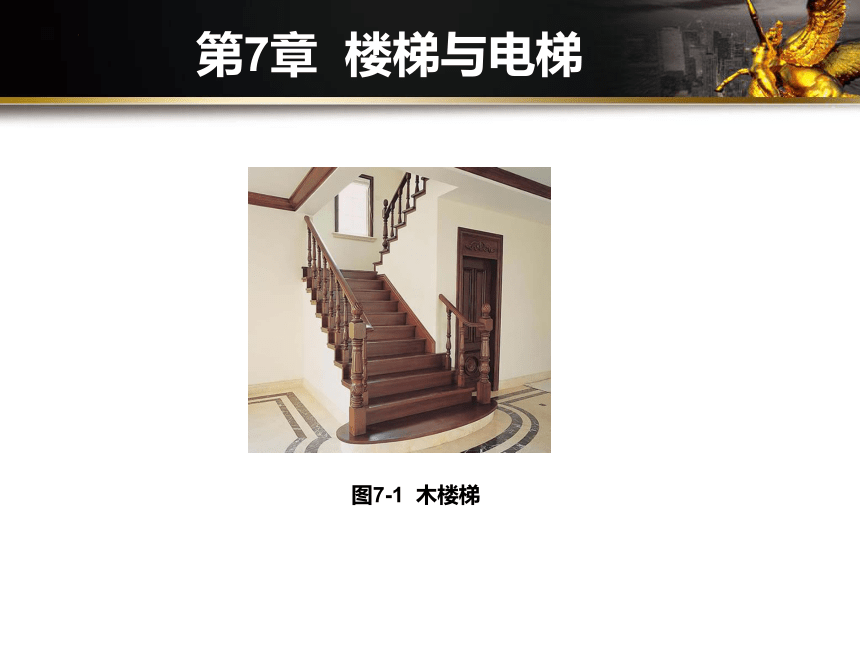

图7-1 木楼梯
第7章 楼梯与电梯
使用规范说明

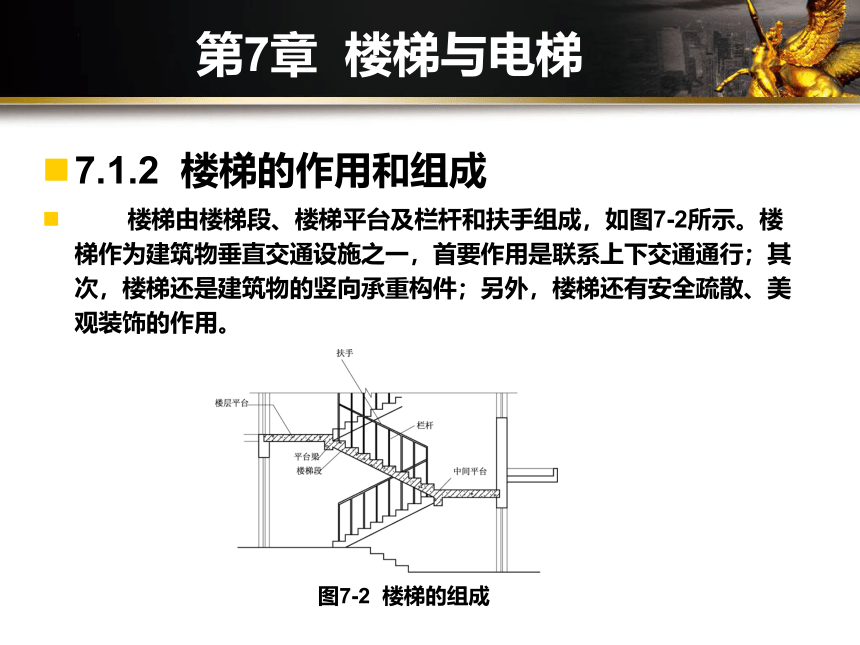

7.1.2 楼梯的作用和组成
楼梯由楼梯段、楼梯平台及栏杆和扶手组成，如图7-2所示。楼梯作为建筑物垂直交通设施之一，首要作用是联系上下交通通行；其次，楼梯还是建筑物的竖向承重构件；另外，楼梯还有安全疏散、美观装饰的作用。
图7-2 楼梯的组成
第7章 楼梯与电梯
使用规范说明

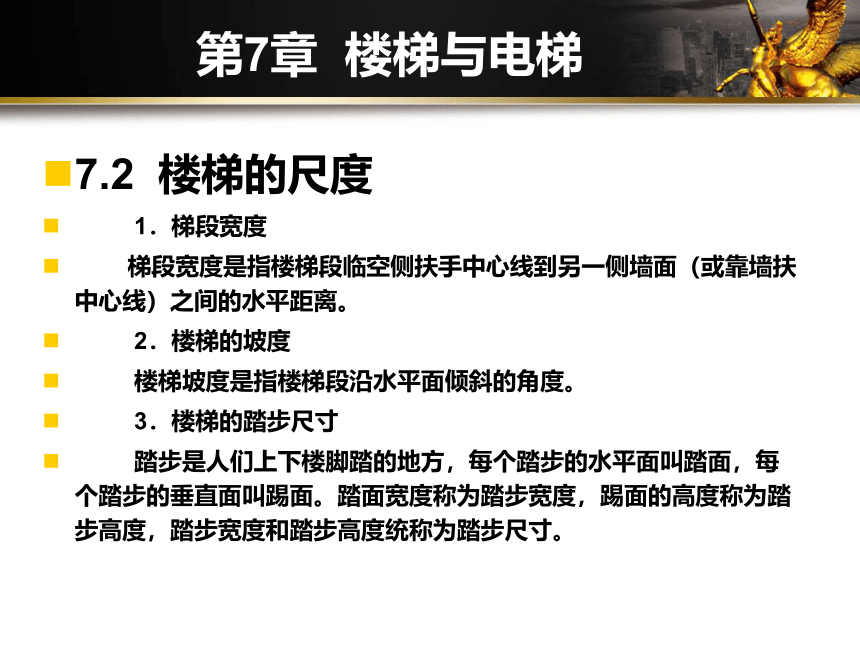

7.2 楼梯的尺度
1．梯段宽度
梯段宽度是指楼梯段临空侧扶手中心线到另一侧墙面（或靠墙扶中心线）之间的水平距离。
2．楼梯的坡度
楼梯坡度是指楼梯段沿水平面倾斜的角度。
3．楼梯的踏步尺寸
踏步是人们上下楼脚踏的地方，每个踏步的水平面叫踏面，每个踏步的垂直面叫踢面。踏面宽度称为踏步宽度，踢面的高度称为踏步高度，踏步宽度和踏步高度统称为踏步尺寸。
第7章 楼梯与电梯

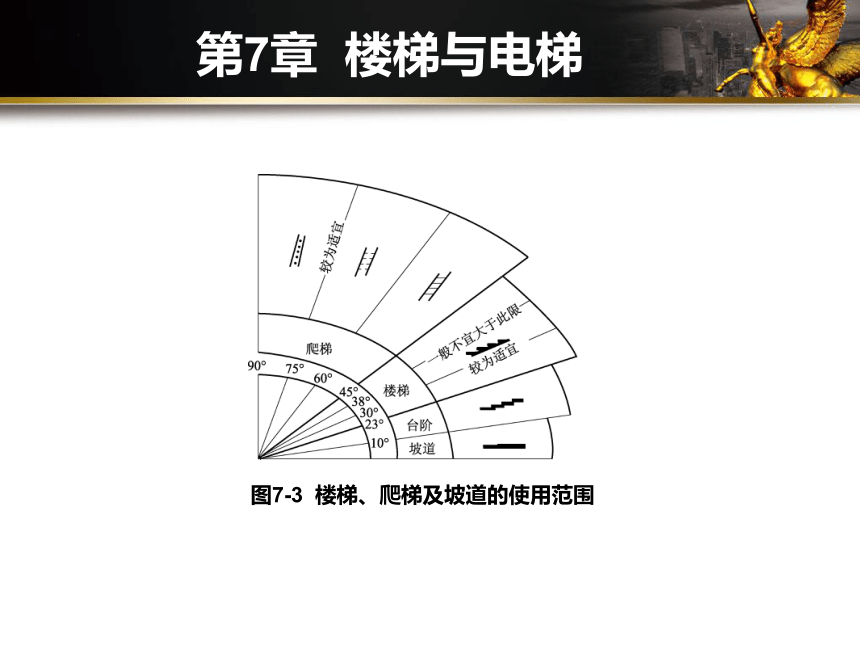

图7-3 楼梯、爬梯及坡道的使用范围
第7章 楼梯与电梯
使用规范说明
4．梯段长度、梯段高度和楼梯井宽度
楼梯梯段的长度L是每个梯段的水平投影长度，其值为L＝（n－1）×b，其中b为踏步宽度，n为每一梯段的踏步数。

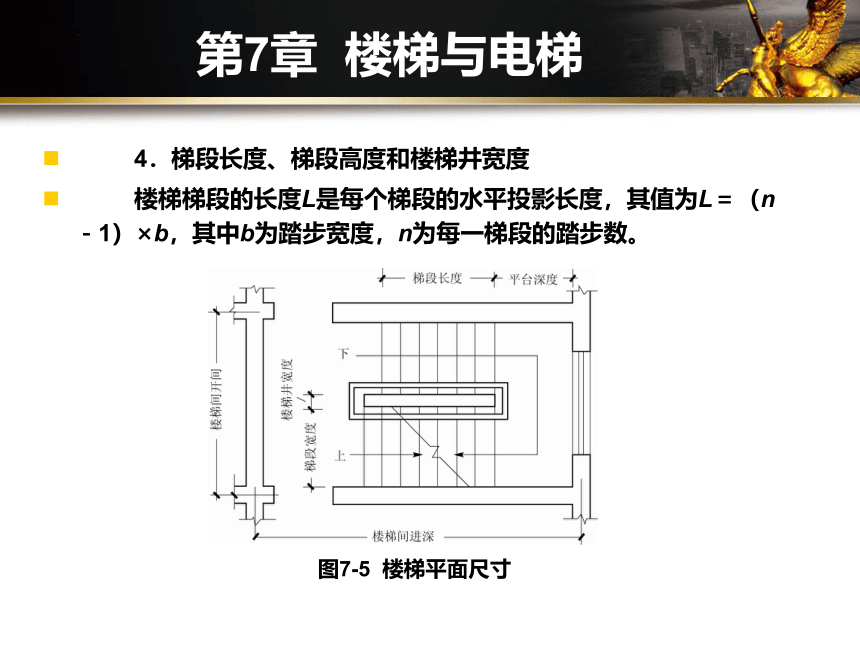

图7-5 楼梯平面尺寸
第7章 楼梯与电梯
使用规范说明

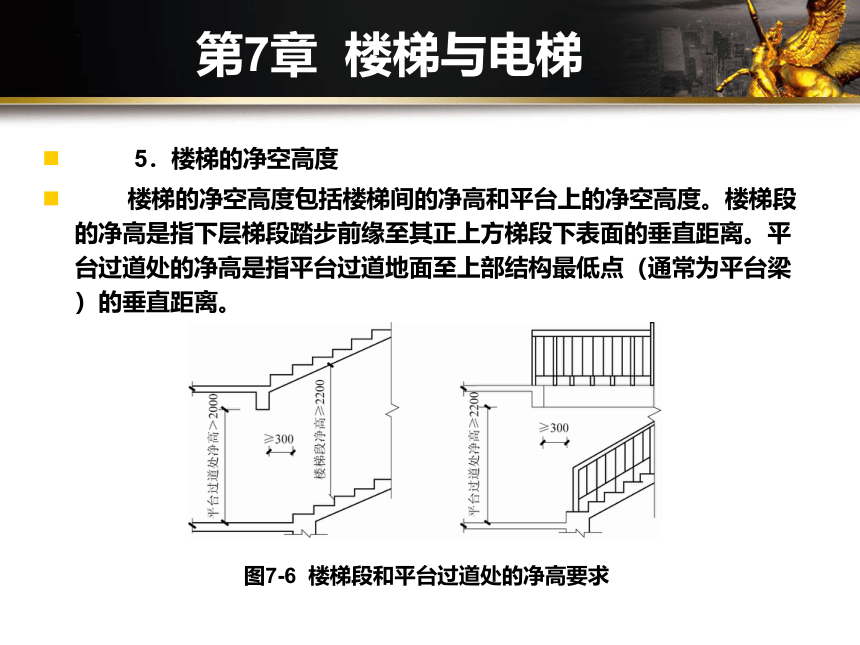

5．楼梯的净空高度
楼梯的净空高度包括楼梯间的净高和平台上的净空高度。楼梯段的净高是指下层梯段踏步前缘至其正上方梯段下表面的垂直距离。平台过道处的净高是指平台过道地面至上部结构最低点（通常为平台梁）的垂直距离。
图7-6 楼梯段和平台过道处的净高要求
第7章 楼梯与电梯
使用规范说明
6．栏杆与扶手的高度

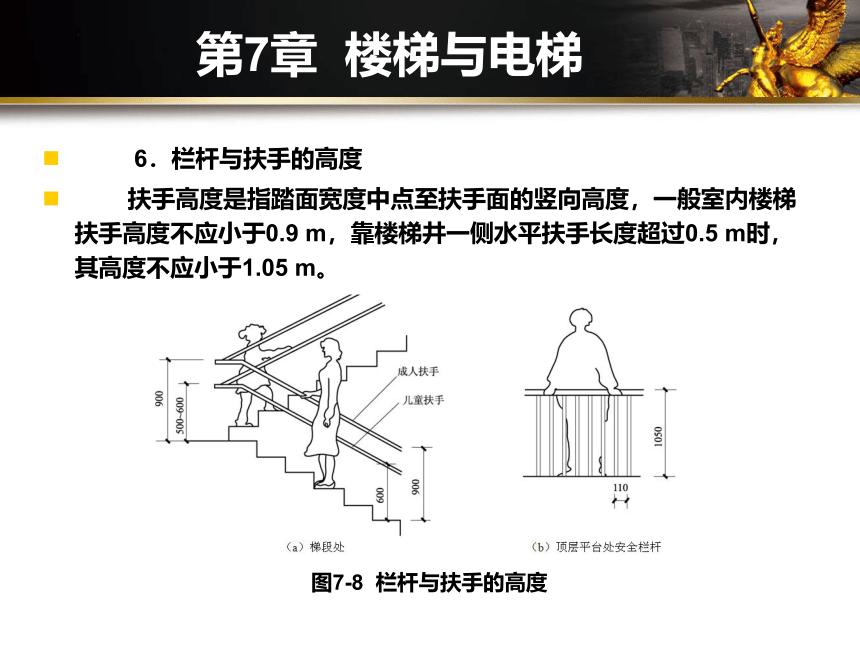

扶手高度是指踏面宽度中点至扶手面的竖向高度，一般室内楼梯扶手高度不应小于0.9 m，靠楼梯井一侧水平扶手长度超过0.5 m时，其高度不应小于1.05 m。
图7-8 栏杆与扶手的高度
第7章 楼梯与电梯
使用规范说明

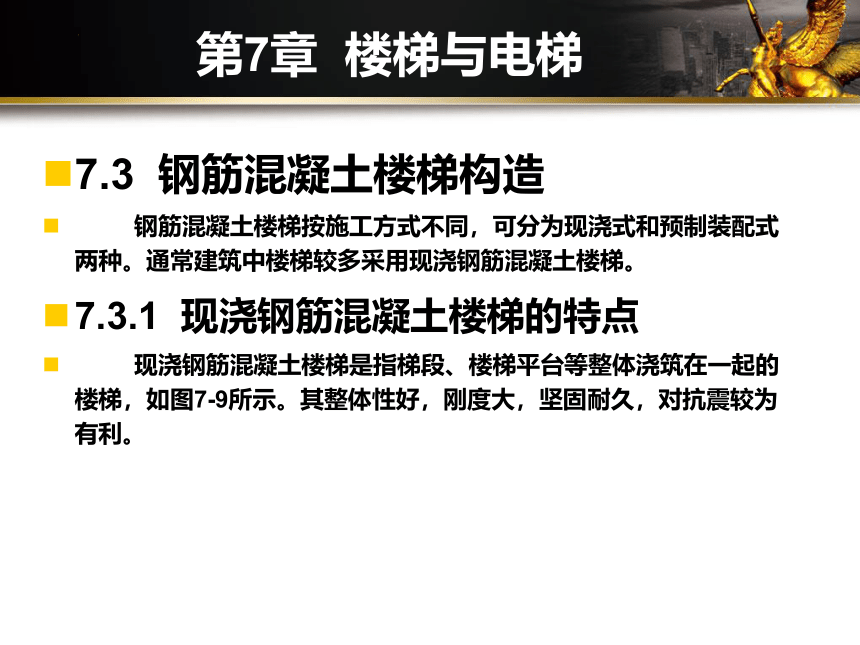

7.3 钢筋混凝土楼梯构造
钢筋混凝土楼梯按施工方式不同，可分为现浇式和预制装配式两种。通常建筑中楼梯较多采用现浇钢筋混凝土楼梯。
7.3.1 现浇钢筋混凝土楼梯的特点
现浇钢筋混凝土楼梯是指梯段、楼梯平台等整体浇筑在一起的楼梯，如图7-9所示。其整体性好，刚度大，坚固耐久，对抗震较为有利。
第7章 楼梯与电梯

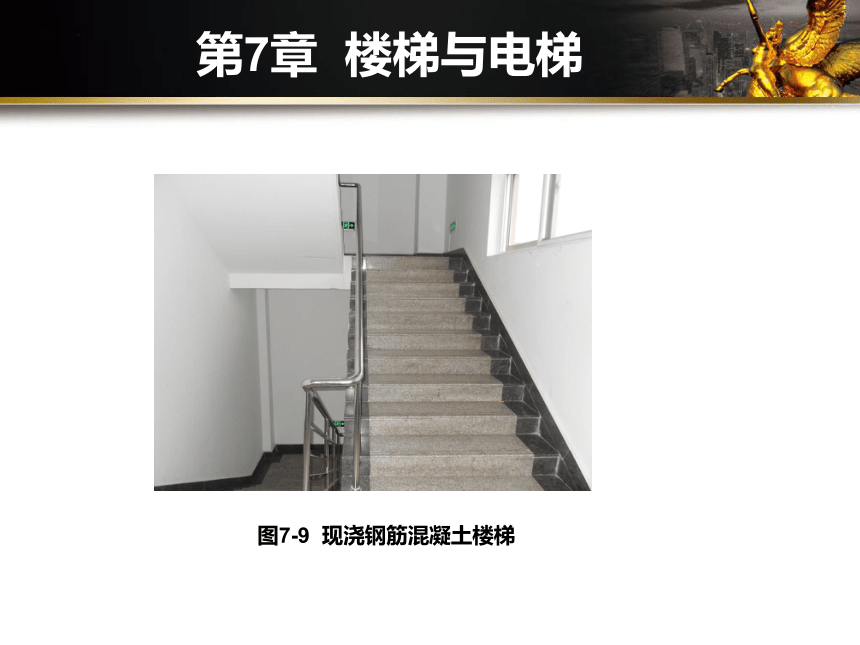

图7-9 现浇钢筋混凝土楼梯
第7章 楼梯与电梯
使用规范说明

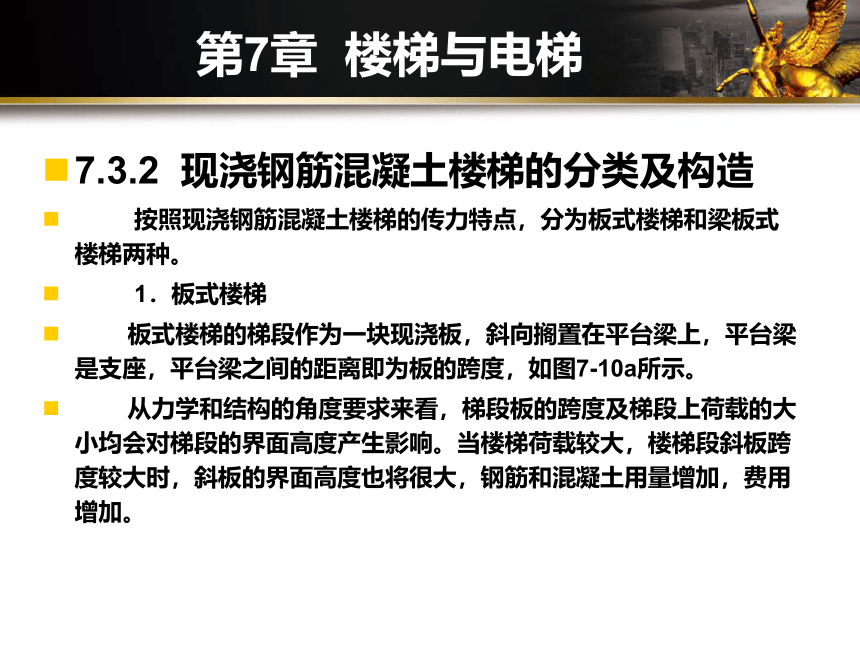

7.3.2 现浇钢筋混凝土楼梯的分类及构造
按照现浇钢筋混凝土楼梯的传力特点，分为板式楼梯和梁板式楼梯两种。
1．板式楼梯
板式楼梯的梯段作为一块现浇板，斜向搁置在平台梁上，平台梁是支座，平台梁之间的距离即为板的跨度，如图7-10a所示。
从力学和结构的角度要求来看，梯段板的跨度及梯段上荷载的大小均会对梯段的界面高度产生影响。当楼梯荷载较大，楼梯段斜板跨度较大时，斜板的界面高度也将很大，钢筋和混凝土用量增加，费用增加。
第7章 楼梯与电梯
图7-10 现浇钢筋混凝土楼梯
第7章 楼梯与电梯
使用规范说明
2．梁板式楼梯
当楼梯荷载较大、楼梯段的跨度也比较大时，采用板式梯段不经济，需增加梯段斜梁以承受梯段荷载，并将其荷载传给平台梁，这种由踏步、楼梯斜梁、平台梁和平台板组成的楼梯称为梁板式楼梯，在结构上有双梁布置和单梁布置之分。
（1）双梁式楼梯（如图7-11所示）
双梁式楼梯是将梯段斜梁布置在踏步的两端，踏步板的跨度就是梯段的宽度，也是梯段斜梁的间距。
（2）单梁式梯段（如图7-12所示）
单梁式梯段是近年来公共建筑中采用较多的一种形式。
第7章 楼梯与电梯
图7-11 明步楼梯和暗步楼梯
第7章 楼梯与电梯
图7-12 单梁式楼板
第7章 楼梯与电梯
使用规范说明
7.3.3 现浇钢筋混凝土楼梯的细部构造
1．踏步面层及防滑构造
（1）踏步面层
（2）防滑构造
2．栏杆和扶手构造
（1）栏杆的形式
楼梯栏杆形式很多，栏杆多采用圆钢、方钢、扁钢和钢管等金属材料制作。栏杆应有足够的强度，能够保证在人多拥挤时楼梯的使用安全。
第7章 楼梯与电梯
图7-13 踏步防滑构造
第7章 楼梯与电梯
使用规范说明
（3）扶手
扶手应选择坚固、耐磨、光滑、美观的材料制作。扶手可以用优质硬木、金属材料（铁管、不锈钢、铝合金型材等）、工程塑料等，其中硬木扶手常用于室内楼梯，室外楼梯扶手常用的是金属和塑料材料。
（4）栏杆扶手转折处理
双跑楼梯在平台转折处，上行楼梯段和下行楼梯段的第一个踏步口常设在一条竖线上。下梯段的扶手在平台转弯处往往存在高差，需要在施工现场进行调整和处理。
（5）扶手与墙的连接
楼梯扶手有时必须固定在侧面的砖墙或混凝土柱上，如顶层安全栏杆扶手、休息平台护窗扶手、靠墙扶手等。
第7章 楼梯与电梯
图7-15 栏杆扶手转折处理
第7章 楼梯与电梯
使用规范说明
7.4 室外台阶与坡道
室外台阶和坡道都是建筑物入口处、连接室内外地面高差的构件。台阶踏步数不应少于2级，当高差不足2级时，应按坡道设置。
1．室外台阶
室外台阶一般包括踏步和平台两部分，如图7-17所示。
2．坡道
坡道是指连接不同标高的楼地面，供人们或车辆通行的斜坡式的交通通道，如图7-20所示。
第7章 楼梯与电梯
图7-17 室外台阶
第7章 楼梯与电梯
图7-20 坡道
第7章 楼梯与电梯
使用规范说明
7.5 电梯和自动扶梯
7.5.1 电梯
电梯是多层及高层建筑中常用的竖向交通设备，主要是为了解决人们在上下楼时的体力及时间的消耗问题，如图7-22所示。
图7-22 电梯
第7章 楼梯与电梯
使用规范说明
1．电梯的类型
（1）按使用性质分
① 客梯。主要用于人们在建筑中的垂直联系。
② 货梯。主要用于运送货物及设备。
③ 消防电梯。用于发生火宅、爆炸等紧急情况下作安全疏散人员和消防人员紧急救援作用。
（2）按电梯行驶速度分
（3）按拖动形式分
第7章 楼梯与电梯
使用规范说明
2．电梯的组成
电梯主要由起重设备、电梯井道、机房和轿厢组成，如图7-23所示。
（1）起重设备
起重设备主要由电动机、传动滑车轮、控制器、选层器等部件组成，是电梯的主要启动装置和控制装置。
（2）电梯井道
电梯井道是电梯运行的通道。
（3）电梯机房
电梯机房是用来布置电梯起重设备的空间，一般设在井道的顶部
（4）轿厢
3．电梯设置的规定
第7章 楼梯与电梯
图7-23 电梯的组成示意图
第7章 楼梯与电梯
使用规范说明
7.5.2 自动扶梯
自动扶梯是建筑物层间连续运输的载客设备，多用于有大量连续人流的建筑物，如机场、车站、大型商场和展览馆等，如图7-25所示
第7章 楼梯与电梯
图7-25 自动扶梯
使用规范说明
1．布置方式
自动扶梯一般设在室内，也可设在室外。根据自动扶梯在建筑中的位置及建筑平面布局，自动扶梯的布置方式主要有以下几种：
（1）并联排列式
（2）平行排列式
（3）串联排列式
（4）交叉排列式
第7章 楼梯与电梯
图7-23 电梯的组成示意图
第7章 楼梯与电梯
图7-26 自动扶梯的布置形式
第7章 楼梯与电梯
使用规范说明
2．自动扶梯的构造
自动扶梯的机械装置悬在楼板下，楼层下做装饰外壳处理，底层则需做地坑，如图7-27所示。
第7章 楼梯与电梯
图7-27 自动扶梯的基本尺寸
