建 筑 识 图 与 构 造
使用规范说明

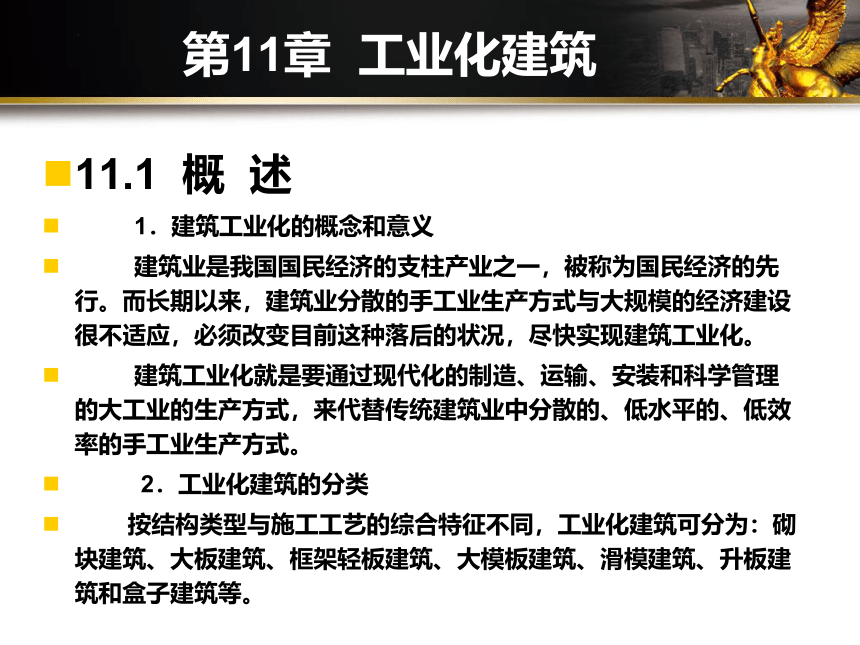

11.1 概 述
1．建筑工业化的概念和意义
建筑业是我国国民经济的支柱产业之一，被称为国民经济的先行。而长期以来，建筑业分散的手工业生产方式与大规模的经济建设很不适应，必须改变目前这种落后的状况，尽快实现建筑工业化。
建筑工业化就是要通过现代化的制造、运输、安装和科学管理的大工业的生产方式，来代替传统建筑业中分散的、低水平的、低效率的手工业生产方式。
2．工业化建筑的分类
按结构类型与施工工艺的综合特征不同，工业化建筑可分为：砌块建筑、大板建筑、框架轻板建筑、大模板建筑、滑模建筑、升板建筑和盒子建筑等。
第11章 工业化建筑
使用规范说明

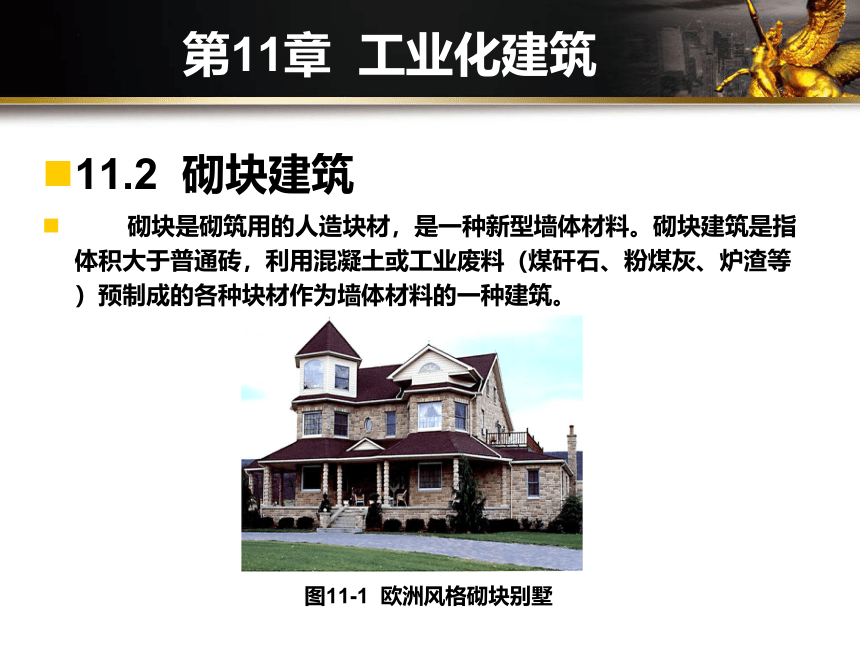

11.2 砌块建筑
砌块是砌筑用的人造块材，是一种新型墙体材料。砌块建筑是指体积大于普通砖，利用混凝土或工业废料（煤矸石、粉煤灰、炉渣等）预制成的各种块材作为墙体材料的一种建筑。
图11-1 欧洲风格砌块别墅
第11章 工业化建筑
使用规范说明

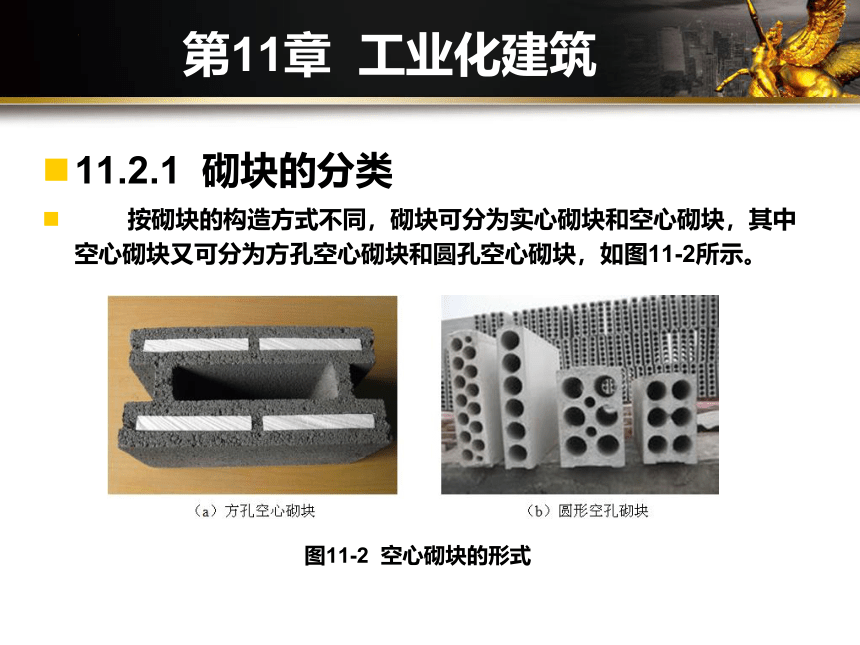

11.2.1 砌块的分类
按砌块的构造方式不同，砌块可分为实心砌块和空心砌块，其中空心砌块又可分为方孔空心砌块和圆孔空心砌块，如图11-2所示。
图11-2 空心砌块的形式
第11章 工业化建筑
使用规范说明

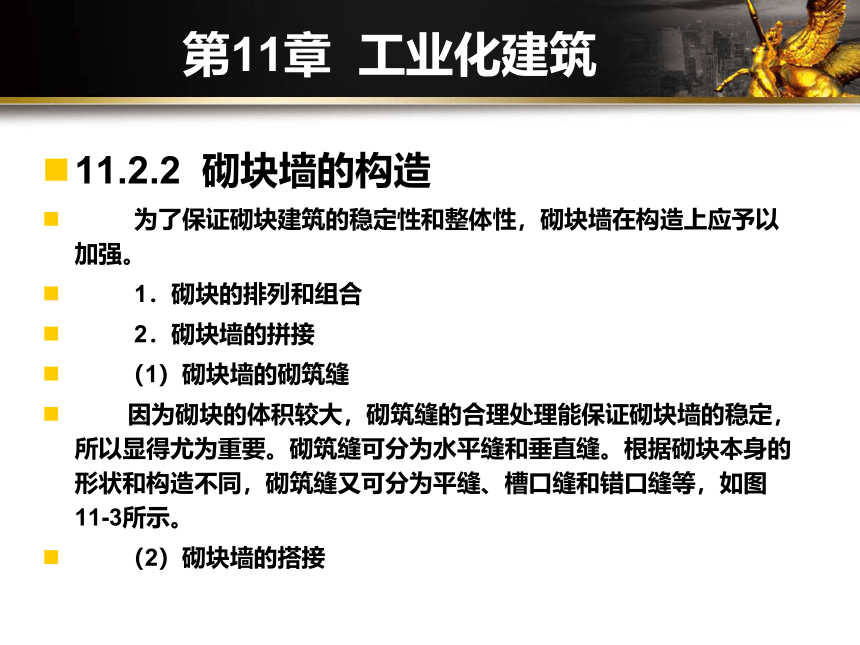

11.2.2 砌块墙的构造
为了保证砌块建筑的稳定性和整体性，砌块墙在构造上应予以加强。
1．砌块的排列和组合
2．砌块墙的拼接
（1）砌块墙的砌筑缝
因为砌块的体积较大，砌筑缝的合理处理能保证砌块墙的稳定，所以显得尤为重要。砌筑缝可分为水平缝和垂直缝。根据砌块本身的形状和构造不同，砌筑缝又可分为平缝、槽口缝和错口缝等，如图11-3所示。
（2）砌块墙的搭接
第11章 工业化建筑
使用规范说明

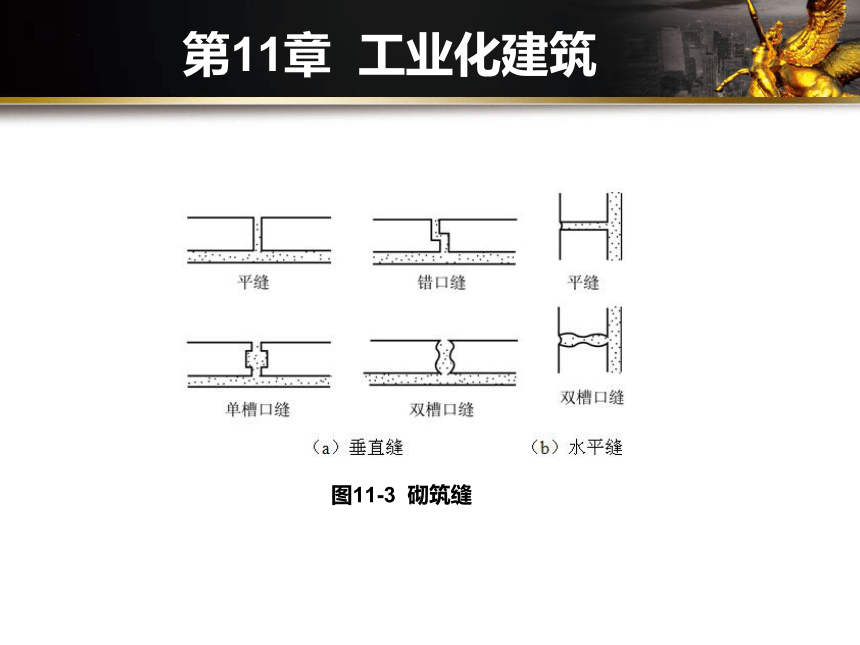

图11-3 砌筑缝
第11章 工业化建筑
使用规范说明

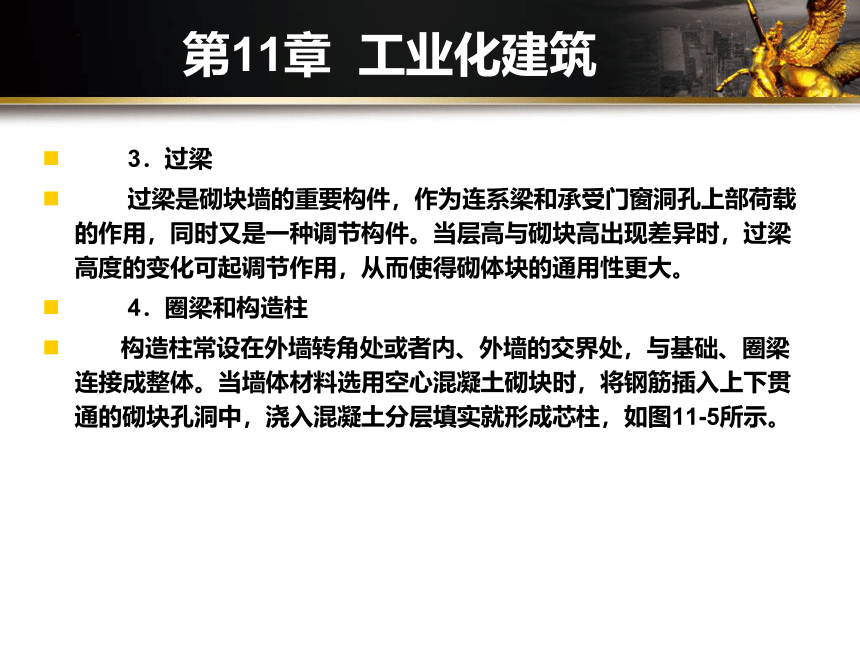

3．过梁
过梁是砌块墙的重要构件，作为连系梁和承受门窗洞孔上部荷载的作用，同时又是一种调节构件。当层高与砌块高出现差异时，过梁高度的变化可起调节作用，从而使得砌体块的通用性更大。
4．圈梁和构造柱
构造柱常设在外墙转角处或者内、外墙的交界处，与基础、圈梁连接成整体。当墙体材料选用空心混凝土砌块时，将钢筋插入上下贯通的砌块孔洞中，浇入混凝土分层填实就形成芯柱，如图11-5所示。
第11章 工业化建筑
使用规范说明

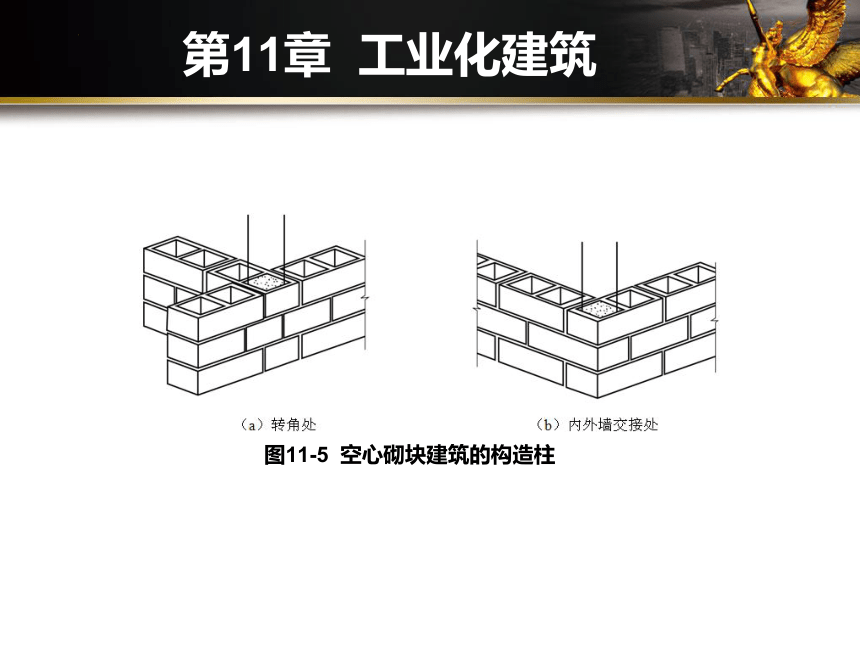

图11-5 空心砌块建筑的构造柱
第11章 工业化建筑
使用规范说明

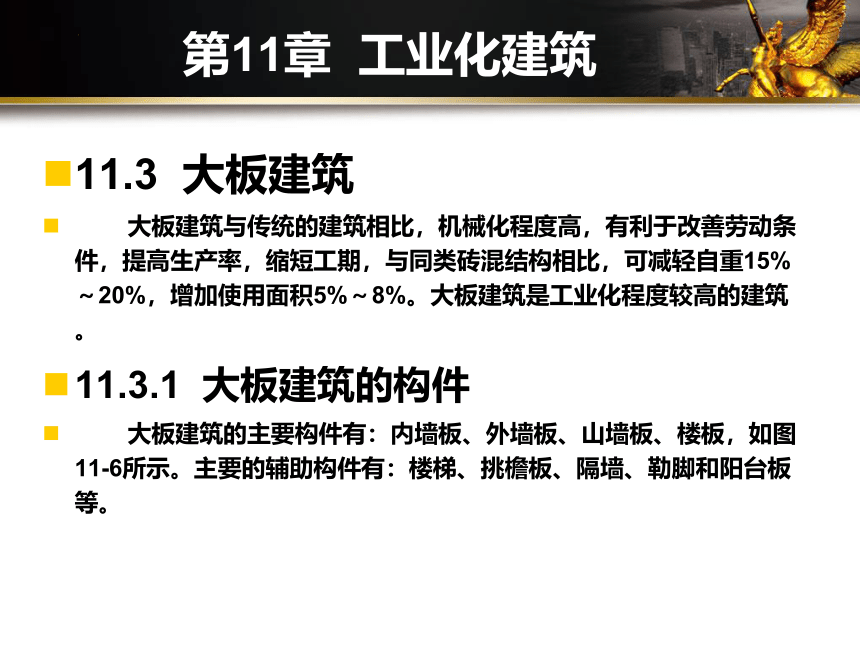

11.3 大板建筑
大板建筑与传统的建筑相比，机械化程度高，有利于改善劳动条件，提高生产率，缩短工期，与同类砖混结构相比，可减轻自重15%～20%，增加使用面积5%～8%。大板建筑是工业化程度较高的建筑。
11.3.1 大板建筑的构件
大板建筑的主要构件有：内墙板、外墙板、山墙板、楼板，如图11-6所示。主要的辅助构件有：楼梯、挑檐板、隔墙、勒脚和阳台板等。
第11章 工业化建筑
使用规范说明

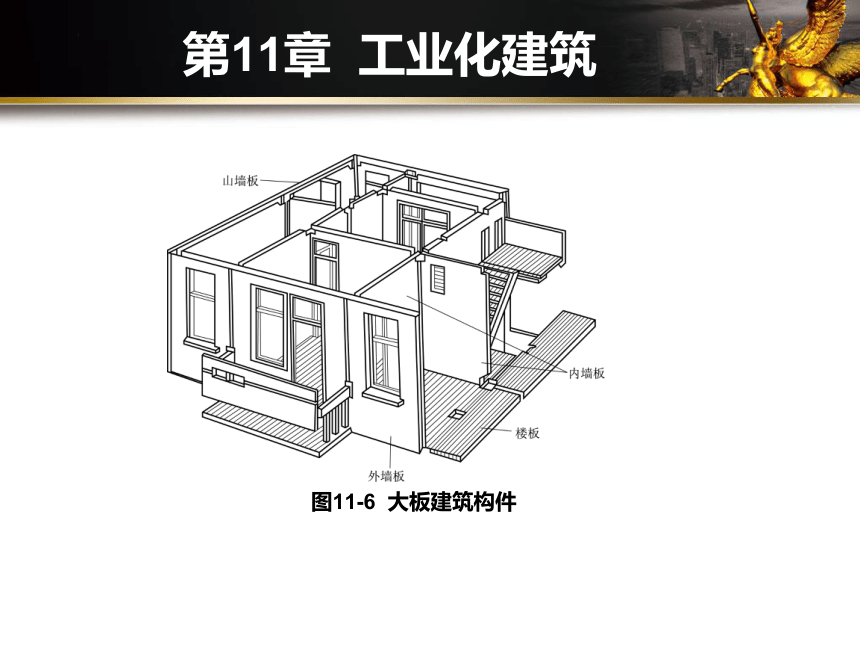

图11-6 大板建筑构件
第11章 工业化建筑
使用规范说明

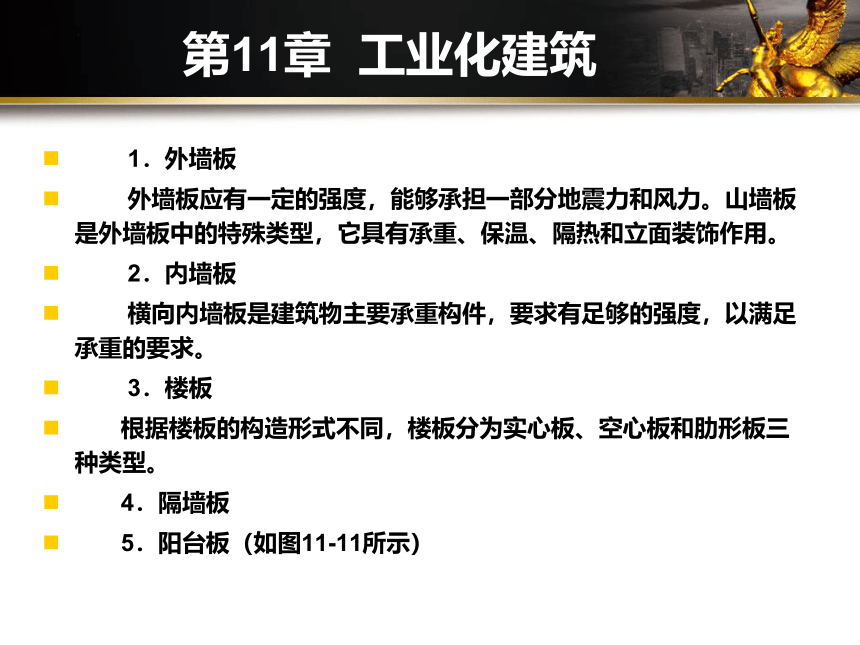

1．外墙板
外墙板应有一定的强度，能够承担一部分地震力和风力。山墙板是外墙板中的特殊类型，它具有承重、保温、隔热和立面装饰作用。
2．内墙板
横向内墙板是建筑物主要承重构件，要求有足够的强度，以满足承重的要求。
3．楼板
根据楼板的构造形式不同，楼板分为实心板、空心板和肋形板三种类型。
4．隔墙板
5．阳台板（如图11-11所示）
第11章 工业化建筑
使用规范说明

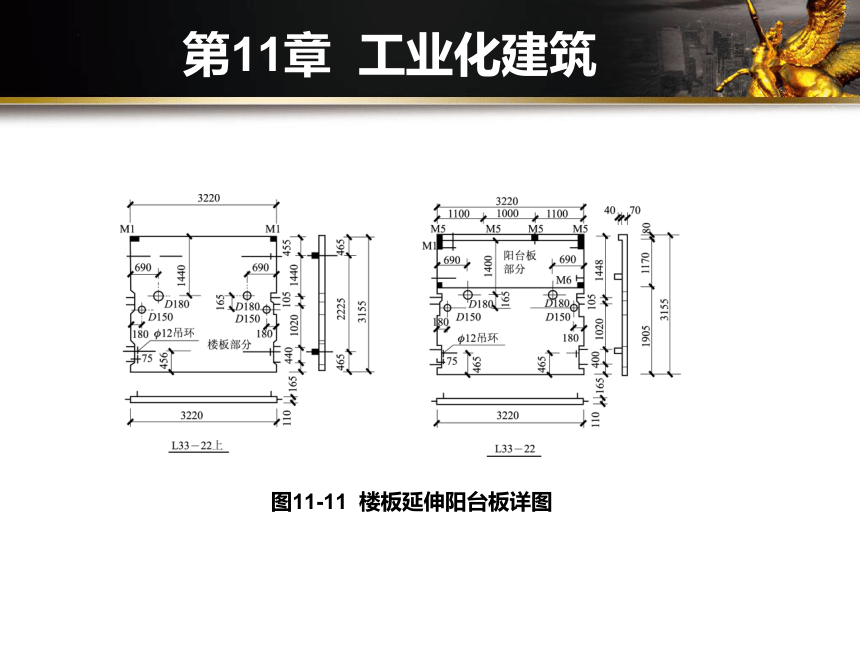

图11-11 楼板延伸阳台板详图
第11章 工业化建筑
使用规范说明
11.3.2 大板建筑的节点连接构造
大板建筑的节点要满足强度、刚度、延性以及抗腐蚀、防水、保温等构造要求。
（1）焊接
焊接又称为“整体式连接”，是靠构件上预留的铁件，通过连接角钢或钢筋焊接而成，如图11-13所示。
（2）混凝土整体连接?
混凝土整体连接又叫“装配整体式连接”，它是利用构件与附加钢筋互相连接在一起，然后浇注高强度混凝土，是一种湿接头，如图11-14所示。
（3）螺栓连接?
第11章 工业化建筑
使用规范说明
图11-12 楼梯构造
第11章 工业化建筑
使用规范说明
图11-13 焊接节点
第11章 工业化建筑
使用规范说明
11.3.3 大板建筑的板缝处理
1．板缝的防水
外墙壁板的接缝有水平缝和垂直缝两个部位。接缝要求密闭，以防止雨水和冷风渗透。
（1）水平缝防水
水平缝可分为直缝、滴水缝、高低缝、企口缝和暗槽缝。这里主要介绍下高低缝防水和企口缝防水，如图11-17、11-18所示。
（2）垂直缝防水
垂直缝可分为直缝、企口缝、暗槽缝、空腔、板边突缘和顺水槽。垂这里主要介绍下暗槽缝防水和空腔防水的做法，如图11-20所示。
第11章 工业化建筑
使用规范说明
图11-17 高低缝防水 图11-18 企口缝防水
第11章 工业化建筑
使用规范说明
图11-20 空腔防水
第11章 工业化建筑
使用规范说明
2．板缝的保温
板缝要采用高效能的保温材料，避免形成热桥。板缝外侧用砂浆勾抹效果较好。节点处的保温材料以聚苯乙烯泡沫塑料比较理想，如图11-21所示。
图11-21 节点的保温构造
第11章 工业化建筑
使用规范说明
1.4 框架轻板建筑
框架轻板建筑是以柱、梁、板组成的框架承重结构，以轻型墙板为围护与分隔构件的新型建筑形式。
11.4.1 框架轻板建筑的类型
（1）按框架所使用材料不同分类
（2）按框架结构所构成的主要构件不同分类
（3）按框架施工方法的不同分类
框架结构按施工方法的不同，可分为现浇钢筋混凝土框架和装配式钢筋混凝土框架。
第11章 工业化建筑
使用规范说明
图11-22 框架结构类型
第11章 工业化建筑
使用规范说明
11.4.2 装配式钢筋混凝土框架的构件连接
装配式钢筋混凝土框架的构件连接主要有梁与柱、梁与板、板与柱的连接。
1．梁与柱的连接（如图11-23所示）
2．楼板与梁的连接
为了使楼板与梁形成整体连接，楼板与梁的连接常采用现浇连接，如图11-24所示。框架轻板结构的梁为叠合梁，它由预制和现浇两部分组成。
3．楼板与柱的连接
在板柱框架中，楼板直接支承在柱上，其连接方式有现浇连接、浆锚叠压连接和后张预应力连接三种，如图11-25所示。
第11章 工业化建筑
使用规范说明
图11-23 梁与柱的连接
第11章 工业化建筑
使用规范说明
图11-24 楼板与梁的连接
第11章 工业化建筑
使用规范说明
图11-25 楼板与柱的连接
第11章 工业化建筑
使用规范说明
4．墙板与框架的连接
（1）外墙板与框架的连接
框架轻板建筑的外墙板是悬挂或支承在框架梁、柱或楼板边缘上的，所以要求外墙板质量轻，用轻质材料制成。
（2）内墙板与框架的连接
框架轻板建筑的内墙板是支承在楼板上的围护构件，结构上要求自重轻，有一定的刚度，使用上要求表面平整，有一定的隔声能力。
第11章 工业化建筑
使用规范说明
11.5 其他几种工业化建筑简介
11.5.1 大模板建筑
1．大模板建筑的定义
大模板建筑是指用钢制大模板现场浇筑混凝土楼板和墙板的一种建筑。它所用的钢制大模板可作为工具，重复使用，所以又称为工具式大模板建筑。
2．大模板建筑的分类
3．大模板建筑的特点
整体性好，刚度大，抗震、抗风能力强；工艺简单，劳动强度小，施工速度快；减少了室内外抹灰工程；不需要大型预制厂，施工设备投资少。
第11章 工业化建筑
使用规范说明
11.5.2 滑模建筑
滑模建筑即滑升模板建筑。它是预先将工具式模板组合好，利用墙体特制的钢筋作导杆，以油压千斤顶作提升动力，有间隔有节奏地边浇筑混凝土边提升模板，是一种连续施工的房屋建造方法，如图11-27所示。
图11-27 滑模建筑
第11章 工业化建筑
使用规范说明
11.5.3 升板升层建筑
升板升层建筑是在房屋做完基础或底层地坪后，在底层地坪上重叠浇筑各层楼板和屋面板，插立柱子，并以柱子作导杆，用提升设备逐层提升。只提升楼板的叫升板，连同墙体一起提升的叫升层，如图11-28所示。
11.5.4 盒子建筑
盒子建筑是以在工厂预制成整间的盒子状结构构件为基础，运至施工现场吊装组合而成的建筑。
盒子建筑的结构体系有无骨架体系和有骨架体系两种。无骨架体系是由具有承重能力的盒子叠置组成。叠置方式有叠合式、错位式、盒子板材、盒子框架和盒子筒体，如图11-30所示。
第11章 工业化建筑
使用规范说明
图11-28 升板升层建筑
第11章 工业化建筑
使用规范说明
图11-30 盒子建筑结构
第11章 工业化建筑
谢 谢
