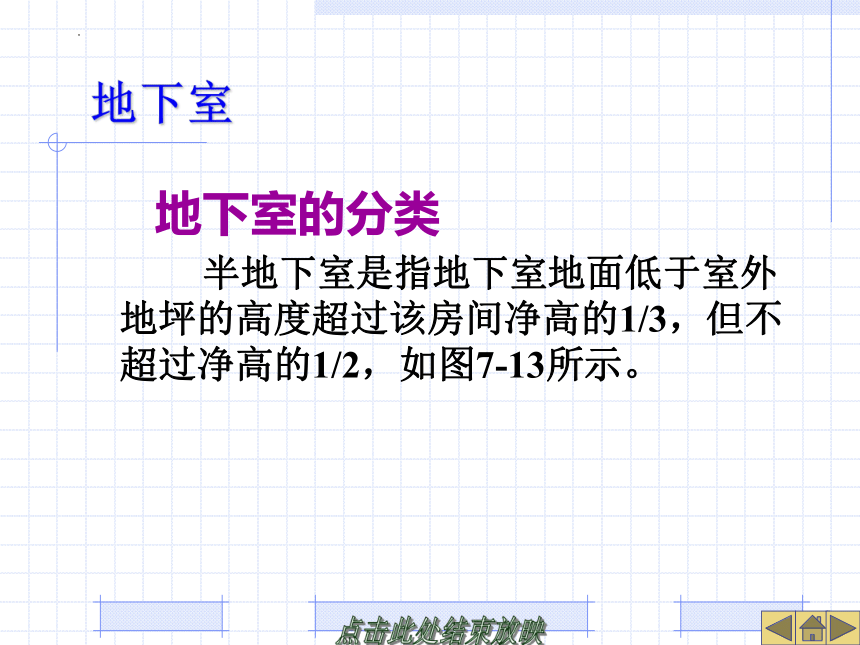

地下室
地下室的分类
半地下室是指地下室地面低于室外地坪的高度超过该房间净高的1/3，但不超过净高的1/2，如图7-13所示。

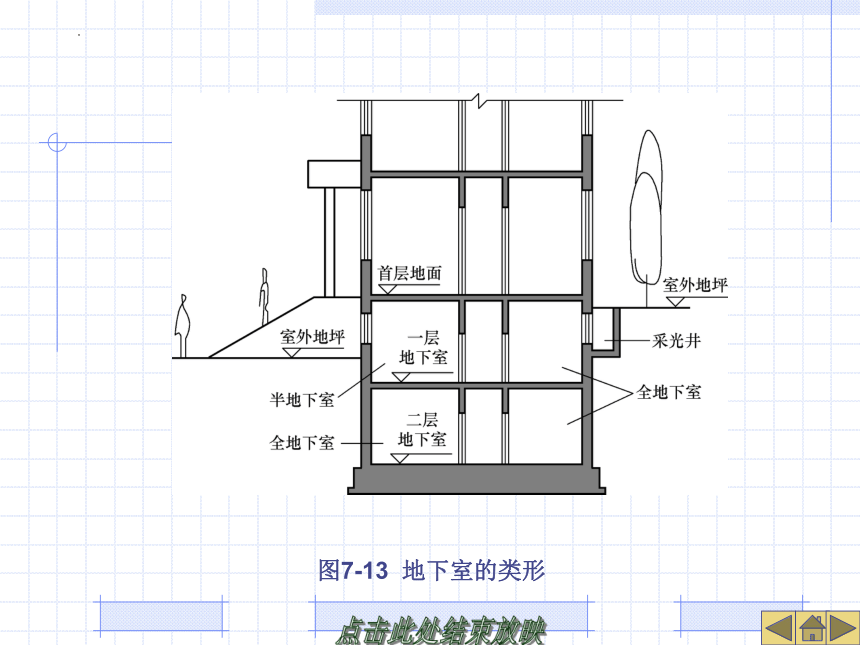

图7-13 地下室的类形

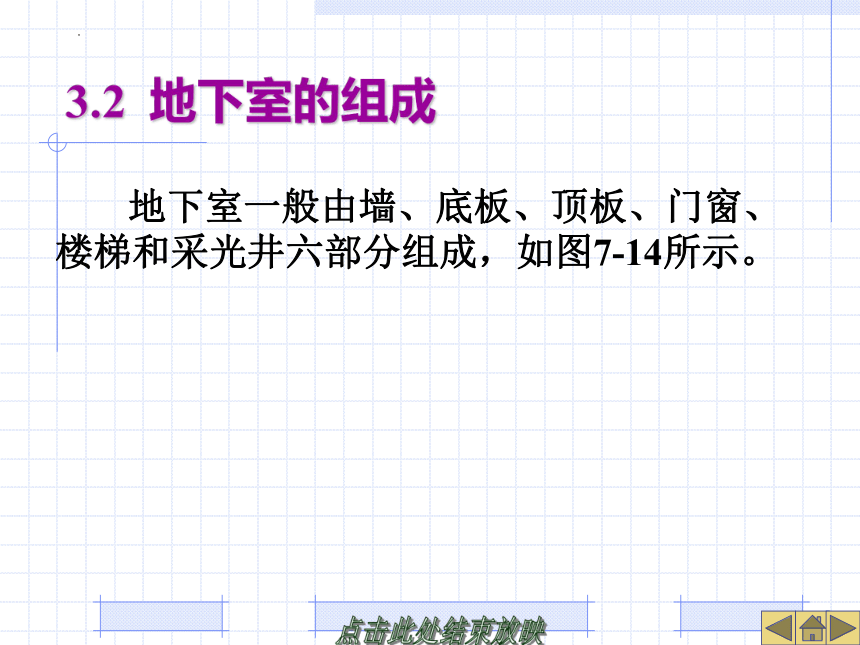

3.2 地下室的组成
地下室一般由墙、底板、顶板、门窗、楼梯和采光井六部分组成，如图7-14所示。

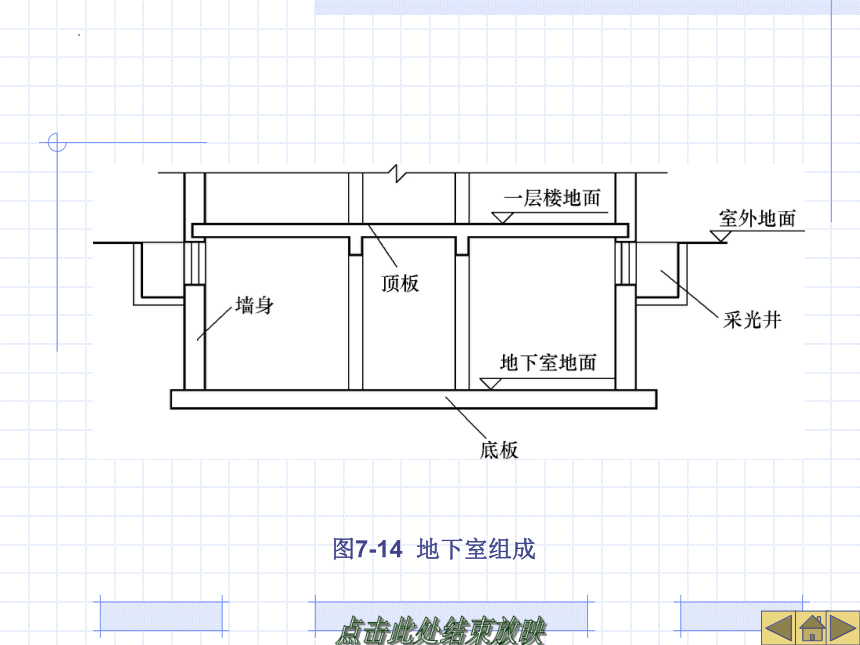

图7-14 地下室组成

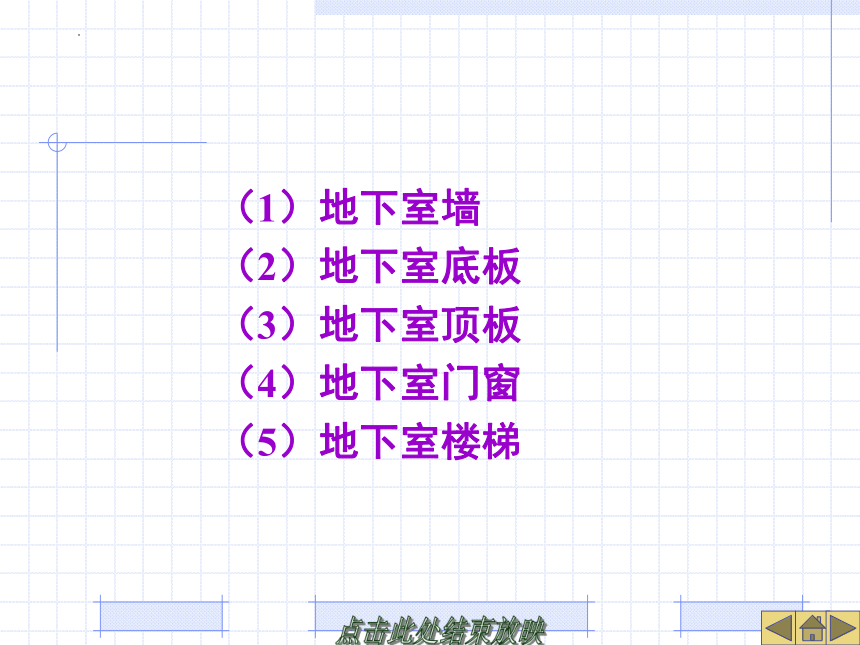

（1）地下室墙
（2）地下室底板
（3）地下室顶板
（4）地下室门窗
（5）地下室楼梯

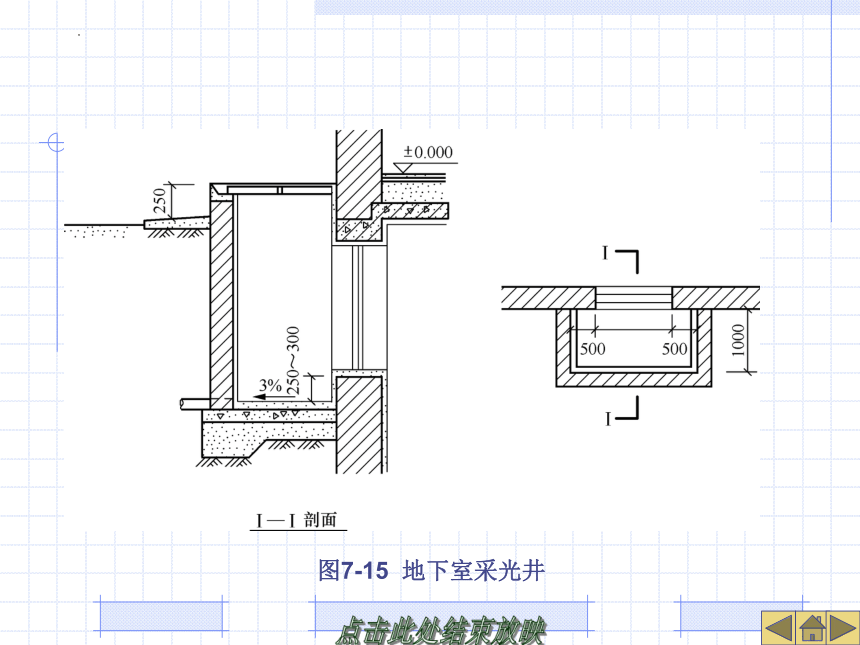

图7-15 地下室采光井
3.3 地下室的防潮
地下室底板的防潮做法，主要借助建筑材料的憎水性能来防潮。
采用灰土或三合土垫层上浇筑100mm厚密实的C10混凝土，再用水泥砂浆找平，依次做防潮层、地面面层，地下室防潮做法如图7-16所示。
图7-16 地下室的防潮
3.4 地下室的防水
1．防水构造
地下室防水工程设计方案，应该遵循以防为主，以排为辅的基本原则，因地制宜、设计先进、防水可靠、经济合理。
各地下工程的防水方案应根据工程的重要性和使用要求选定。
（1）卷材防水。
（2）混凝土构件自防水。
（3）涂膜防水。
（a）外包防水 （b）墙身防水层收头处理 （c）内包防水
图7-17 地下室卷材防水构造
图7-18 地下室混凝土构件自防水
