6.1 概 述
6.1.1 楼地层的组成与构造
楼地层是楼板层与底层地坪层的统称。
1．楼板层
楼板层的构造如图6-1所示。
第6章 楼地层

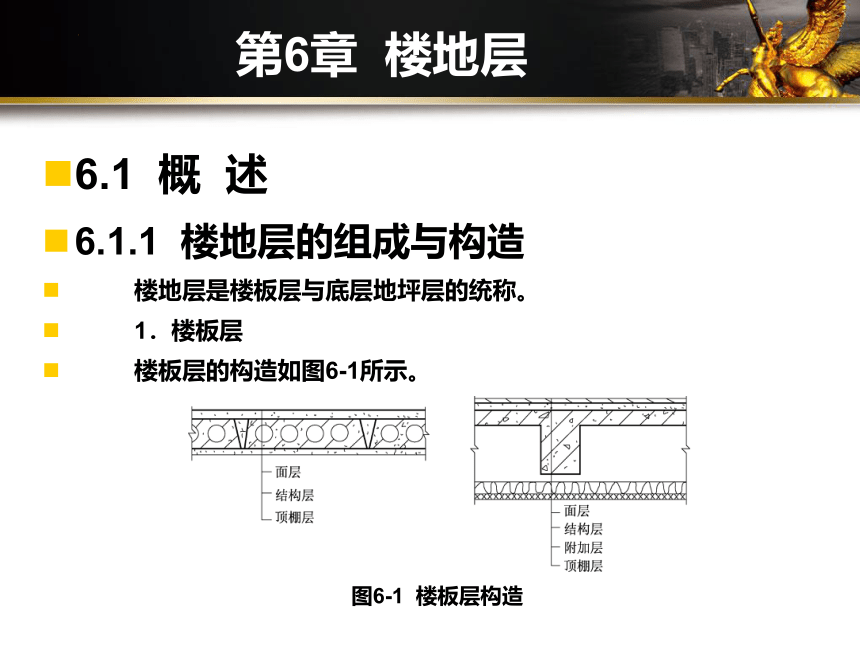

图6-1 楼板层构造
使用规范说明
2．底层地坪层
底层地坪层是指建筑物中与土壤直接接触的水平构件，承受来自上部的各种荷载，并将荷载传给地基。
6.1.2 楼地层的设计要求
第6章 楼地层

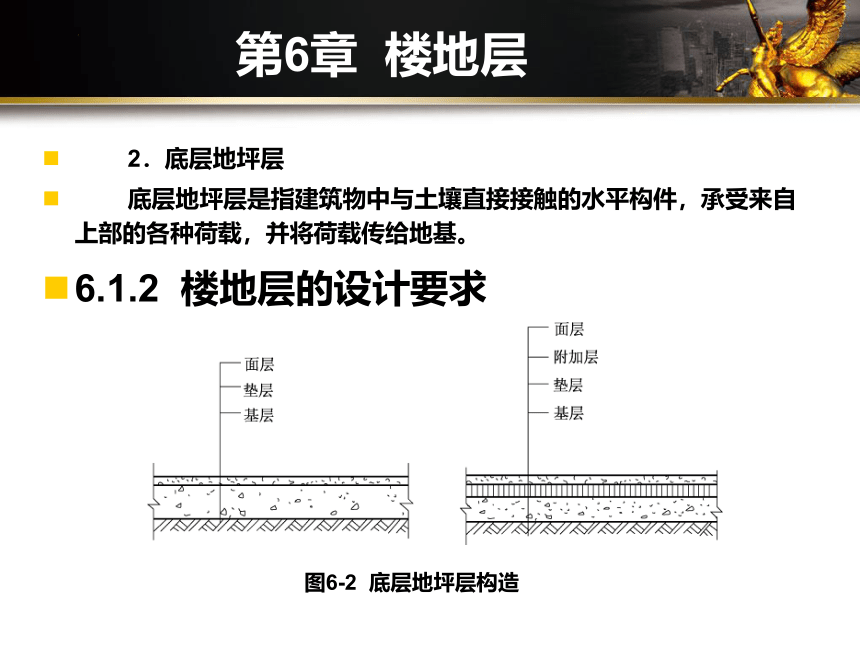

图6-2 底层地坪层构造
使用规范说明

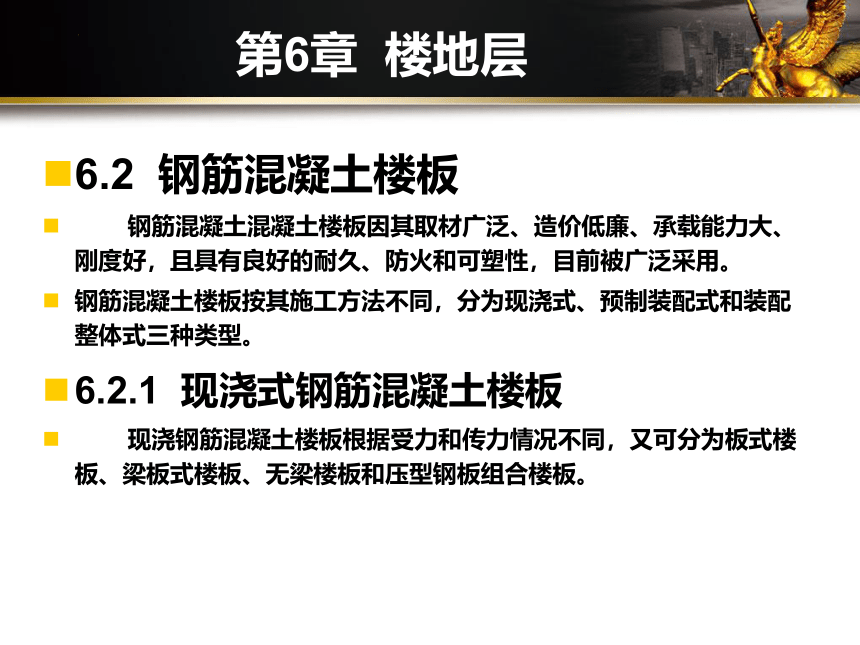

6.2 钢筋混凝土楼板
钢筋混凝土混凝土楼板因其取材广泛、造价低廉、承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。
钢筋混凝土楼板按其施工方法不同，分为现浇式、预制装配式和装配整体式三种类型。
6.2.1 现浇式钢筋混凝土楼板
现浇钢筋混凝土楼板根据受力和传力情况不同，又可分为板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板。
第6章 楼地层
使用规范说明
1．板式楼板
板式楼板是将楼板现浇成一块平板，并直接支承在墙上。板式楼板内不设梁支撑，由于采用大规格模板，板底平整，是最简单的一种形式，目前采用较多。

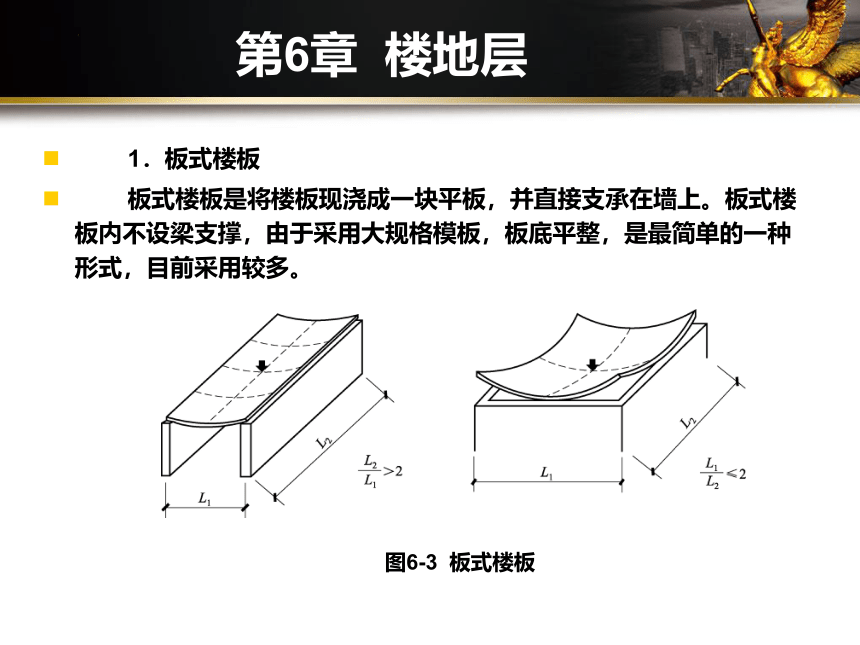

图6-3 板式楼板
第6章 楼地层
使用规范说明

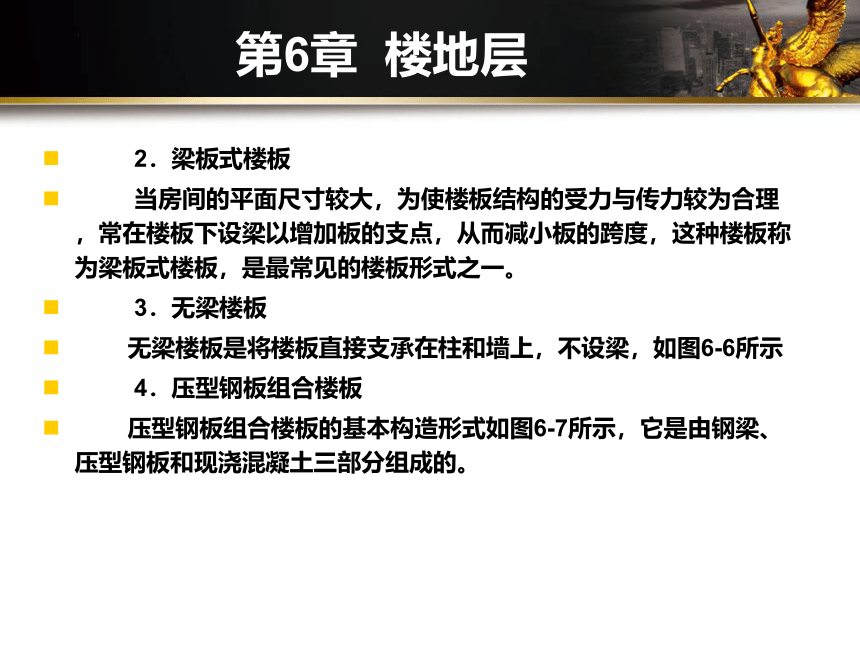

2．梁板式楼板
当房间的平面尺寸较大，为使楼板结构的受力与传力较为合理，常在楼板下设梁以增加板的支点，从而减小板的跨度，这种楼板称为梁板式楼板，是最常见的楼板形式之一。
3．无梁楼板
无梁楼板是将楼板直接支承在柱和墙上，不设梁，如图6-6所示
4．压型钢板组合楼板
压型钢板组合楼板的基本构造形式如图6-7所示，它是由钢梁、压型钢板和现浇混凝土三部分组成的。
第6章 楼地层
使用规范说明

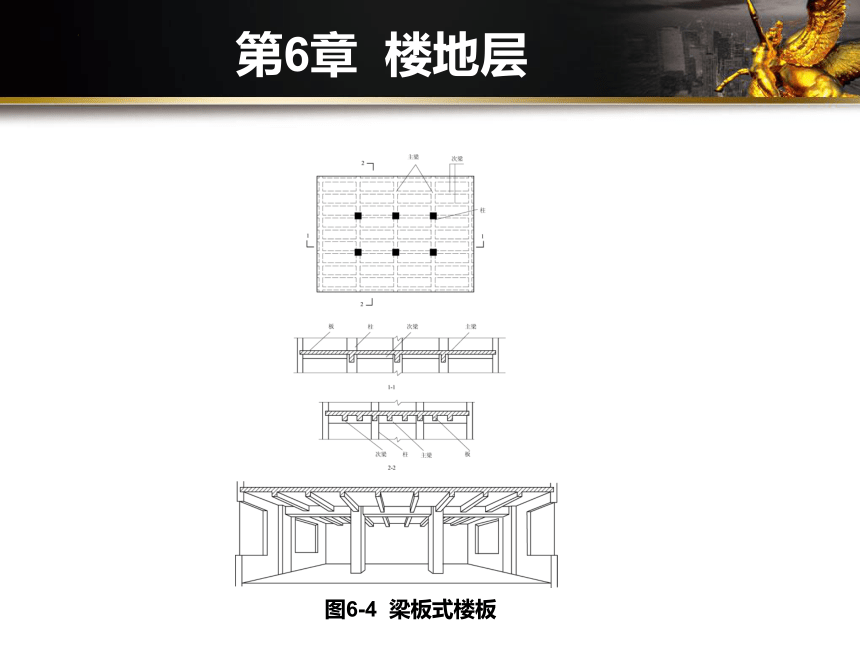

图6-4 梁板式楼板
第6章 楼地层
使用规范说明

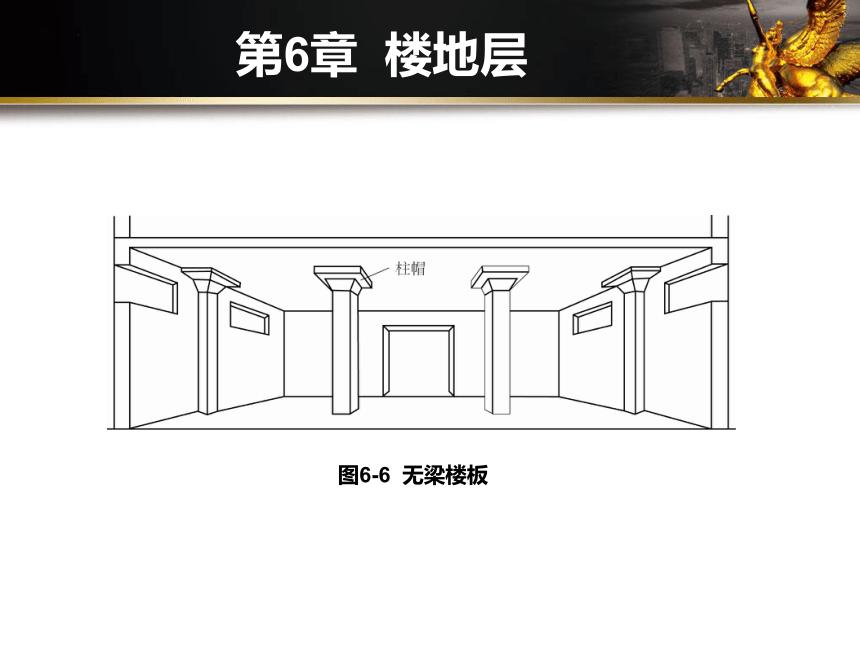

图6-6 无梁楼板
第6章 楼地层
使用规范说明

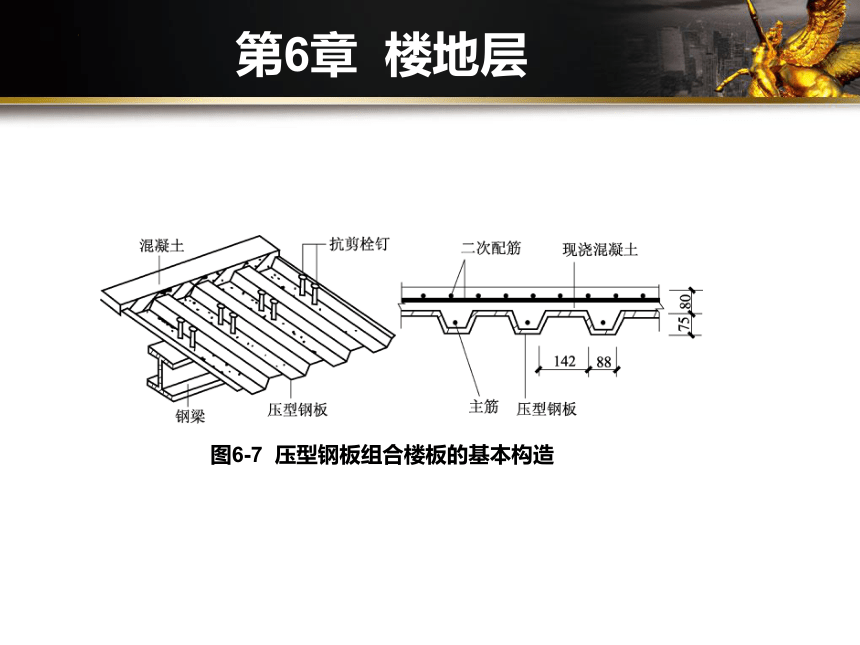

图6-7 压型钢板组合楼板的基本构造
第6章 楼地层
使用规范说明

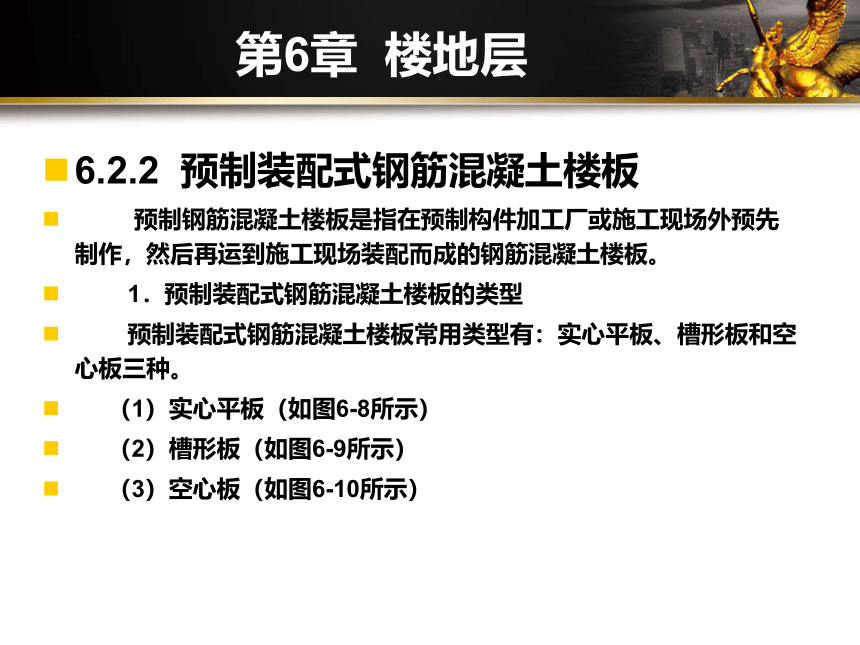

6.2.2 预制装配式钢筋混凝土楼板
预制钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先制作，然后再运到施工现场装配而成的钢筋混凝土楼板。
1．预制装配式钢筋混凝土楼板的类型
预制装配式钢筋混凝土楼板常用类型有：实心平板、槽形板和空心板三种。
（1）实心平板（如图6-8所示）
（2）槽形板（如图6-9所示）
（3）空心板（如图6-10所示）
第6章 楼地层
使用规范说明
图6-8 实心平板
第6章 楼地层
使用规范说明

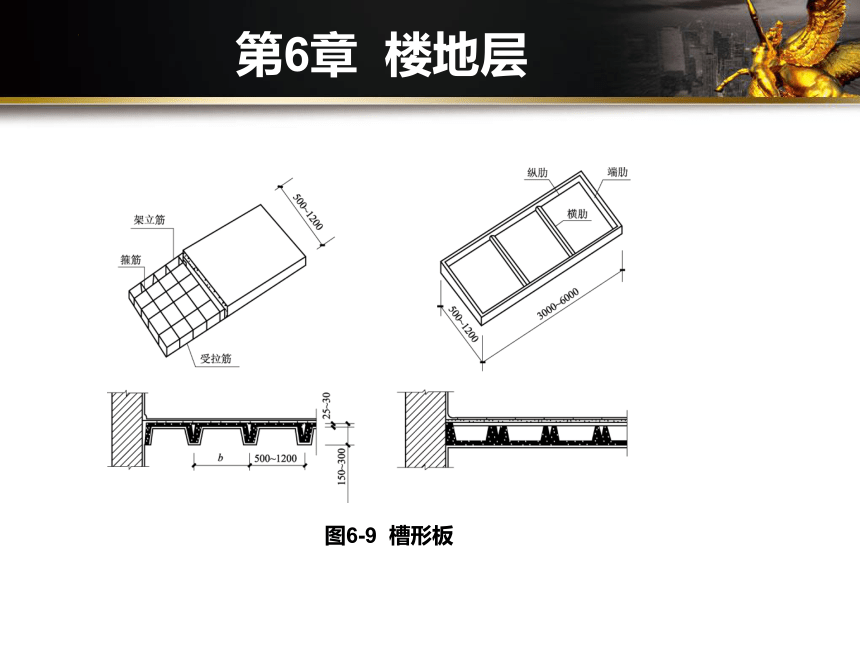

图6-9 槽形板
第6章 楼地层
使用规范说明
图6-10 空心板
第6章 楼地层
使用规范说明
2．预制装配式钢筋混凝土楼板的结构布置和细部结构
（1）预制装配式钢筋混凝土楼板的结构布置
在进行楼板结构布置时，应先根据房间开间、进深的尺寸确定构件的支承方式，然后选择楼板的规格进行合理的安排。
楼板的支承方式有两种：一种为板式结构布置，即预制楼板直接搁置在墙上，如图6-11a所示；另一种是梁板式结构布置，先搁梁，再将板搁置在梁上，如图6-11b所示。
（2）预制装配式钢筋混凝土楼板的细部结构
第6章 楼地层
使用规范说明
图6-11 楼板的支承方式
第6章 楼地层
使用规范说明
6.2.3 装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板是先将楼板中的部分构件预制并现场安装后，再浇筑混凝土面层而形成的整体楼板。
1．叠合楼板（如图6-17所示）
叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。
2．密肋填充块楼板（如图6-18所示）
密肋填充块楼板是采用间距较小的密肋小梁做承重构件，小梁之间用轻质砌块填充，并在上面浇筑面层而形成的楼板。密肋填充块楼板有现浇密肋填充块楼板和预制小梁填充块楼板两种。
第6章 楼地层
使用规范说明
图6-17 叠合楼板
第6章 楼地层
使用规范说明
图6-18 密肋填充块楼板
第6章 楼地层
使用规范说明
6.3 楼地面构造
6.3.1 楼地面的定义及功能要求
楼地面是指楼板层和底层地坪层的地面面层。
6.3.2 楼地面的类型与构造
按照所用的材料和施工方式的不同，楼地面可分为整体式地面、块料地面、卷材地面和涂料地面等。
1．整体式地面
用现场浇筑的方法做成整片的地面称为整体式地面，常用的有水泥砂浆地面、水磨石地面等。
第6章 楼地层
使用规范说明
（1）水泥砂浆地面
水泥砂浆地面是使用普通的一种整体式地面，具有构造简单、坚硬和强度较高等特点，但容易起灰、无弹性、热工性能较差、色彩灰暗。
图6-19 水泥砂浆地面
第6章 楼地层
使用规范说明
（2）水磨石地面
水磨石地面是将水泥做胶结材料，用大理石或白云石等中等硬度的石屑做骨料而形成的水泥石屑面层，经磨光打蜡而成。水磨石地面坚硬、耐磨、光洁、不透水和装饰效果好，常用于较高要求的地面。
图6-20 水磨石地面
第6章 楼地层
使用规范说明
2．块料地面
块料地面是指以陶瓷地砖、水泥砖以及各种预制板块、大理石板、花岗岩石板、塑料板块等板材铺砌的地面。
（1）陶瓷锦砖地面（如图6-21所示）
陶瓷锦砖是以优质瓷土烧制而成的19 mm～25 mm长，6 mm～7 mm厚的小块。出厂前按设计图案拼成300 mm×300 mm或600 mm×600 mm的规格，反贴在牛皮纸上。
（2）陶瓷地砖地面（如图6-22所示）
陶瓷地砖是以优质陶土为原料，再加入其他材料，经半干压成型后于1 100℃左右烧制而成。
第6章 楼地层
使用规范说明
图6-21 陶瓷锦砖构造
第6章 楼地层
使用规范说明
图6-22 陶瓷地砖地面
第6章 楼地层
使用规范说明
（3）天然石板地面
常用的天然石板有大理石板和花岗石板，是从天然岩体中开采出来的，经过加工成块材或板材，再经过粗磨、细磨、抛光、打蜡等工序，就可加工成各种不同质感的高级装饰材料。
图6-23 天然石板地面构造
第6章 楼地层
使用规范说明
（4）木楼地面
木楼地面是指楼地面表面由木板铺钉或硬质木块胶合而成的地面。木楼地面是一种传统的地面材料，有松木、硬杂木、水曲柳、菲律宾木和红木等。木楼地面有软木地板、硬木地板，也有普通的条木地板和硬木拼花地板，还有碎拼木地板等。
木楼地面具有自重轻、保温隔热性好、有弹性、有一定的耐久性和易于加工等优点。
木楼地面的构造形式有空铺式、实铺式和粘贴式三种。
第6章 楼地层
使用规范说明
3．卷材地面
卷材地面是用卷材铺贴而成的。常见卷材有软质聚氯乙烯地毡和地毯等。
（1）聚氯乙烯地毡
聚氯乙烯地毡是塑料地面中最广泛使用的材料，如图6-26所示。
图6-26 聚氯乙烯地毡
第6章 楼地层
使用规范说明
（2）地毯地面
地毯可分为天然纤维地毯和合成纤维地毯两类，地毯地面如图6-27所示。
4．涂料地面
涂料地面是利用涂料涂刷或涂刮而成。
图6-27 地毯地面
第6章 楼地层
使用规范说明
6.3.3 楼地面细部构造
1．踢脚线
为保护墙面，防止外界碰撞损坏墙面或擦洗地面时弄脏墙面，通常在墙面靠近地面处设踢脚线（又称踢脚板）。踢脚线的材料一般与地面相同，故可看作是地面的一部分，即地面在墙面上的延伸部分。
2．墙裙
墙裙是踢脚线沿墙面往上的继续延伸，作法与踢脚类似。常用不透水材料做成，如油漆、水泥砂浆、瓷砖和木材等，其中贴瓷砖比较普遍。墙裙的高度和房间的用途有关，如一般居室内的墙裙，主要起装饰作用，高度一般为900 mm～1200 mm。
第6章 楼地层
使用规范说明
3．地面排水
为排除室内积水，地面应有一定坡度，一般为1%～1.5%，并设置地漏，使水有组织地排向地漏；为防止积水外溢，影响其他房间的使用，有水房间地面应比相邻房间或地面低20 mm～30 mm；若不设此高差，即两房间地面等高时，则应在门口做20 mm～30 mm高的门槛，如图6-30所示。
4．地面防水
地面防水面层材料通常为整体现浇水泥砂浆、水磨石或铁瓷砖等防水性较好的材料。对于防水要求较高的房间，还应在楼板与面层之间设置防水层。
第6章 楼地层
使用规范说明
图6-30 地面排水
第6章 楼地层
使用规范说明
6.4 阳台和雨篷
6.4.1 阳台构造
阳台是建筑中人们接触室外的平台，可供使用者在上面休息、眺望、晾晒衣物或从事其他活动。同时，良好的阳台造型设计还可以增加建筑物的外观美感。
1．阳台的类型
根据阳台与外墙的相对位置不同，可分为凸阳台、凹阳台、半凸半凹阳台和转角阳台，如图6-32所示；按施工方法不同，可分为预制阳台和现浇阳台；住宅建筑根据使用功能的不同，又可以分为生活阳台和服务阳台。
第6章 楼地层
使用规范说明
图6-32 阳台的类型
第6章 楼地层
使用规范说明
2．阳台的设计要求
3．阳台的结构布置
（1）墙承式
墙承式是将阳台板直接搁置在墙上，如图6-33a所示。
（2）挑板式
挑板式阳台是利用楼板从室内向外延伸，即形成挑板式阳台，如图6-33b所示。
（3）压梁式
当楼板为预制楼板，结构设计为横梁承重时，可选择挑梁式，如图6-33c所示。
第6章 楼地层
使用规范说明
图6-33 阳台结构布置
第6章 楼地层
使用规范说明
6.4.2 雨篷构造
雨篷是位于建筑物外墙出入口的上方，用来挡雨并有一定装饰作用的水平构件。雨篷给人们提供一个从室外到室内的过渡空间，并起到保护门和丰富立面的作用。
图6-37 玻璃雨篷构造
第6章 楼地层
使用规范说明
6.5 顶 棚
6.5.1 顶棚的作用和设计要求
顶棚是指楼板层的最底部构造，又称天棚、天花板。顶棚位于室内空间的顶部，同墙面、楼地面一样，是建筑物主要装修部位之一。
顶棚的构造设计与选择应从建筑功能、建筑声学、建筑照明、建筑热工、设备安装、管线铺设、维护检修、防火安全以及美观要求等多方面综合考虑。顶棚要求光洁、美观，能通过反射光照射来改善室内采光及卫生状况，对某些特殊要求的房间，还要求顶棚具有隔声、防水、保温和隔热等功能。
第6章 楼地层
使用规范说明
6.5.2 顶棚的分类
按构造和施工方式的不同，顶棚分为直接式顶棚和吊式顶棚。
1．直接式顶棚
直接式顶棚是直接在钢筋混凝土楼板底部喷刷涂料、抹灰或粘贴装修材料等而达到装饰目的。
（1）直接抹灰式顶棚（如图6-38所示）
（2）直接喷刷式顶棚
（3）直接粘贴式顶棚
（4）直接固定装饰板顶棚（如图6-39所示）
（5）结构顶棚（如图6-40所示）
第6章 楼地层
使用规范说明
图6-38 直接式顶棚构造
第6章 楼地层
使用规范说明
图6-39 直接固定装饰板顶棚构造
第6章 楼地层
使用规范说明
图6-40 结构顶棚
第6章 楼地层
使用规范说明
2．吊式顶棚
当房间顶部不平整或楼板底部需要导线、管线、其他设备或建筑本身要求平整、美观时，可做成吊式顶棚。
（1）吊式顶棚的设计要求
（2）吊式顶棚构造
吊式顶棚多数是由吊筋、龙骨和装饰面层三大部分组成。
（3）吊式顶棚分类
吊式顶棚可分为木龙骨吊顶和金属龙骨吊顶。
第6章 楼地层
