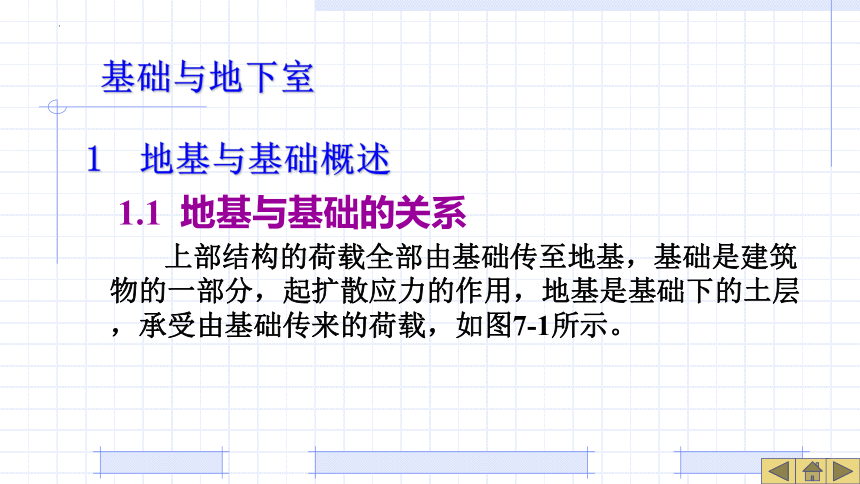

基础与地下室
1 地基与基础概述
1.1 地基与基础的关系
上部结构的荷载全部由基础传至地基，基础是建筑物的一部分，起扩散应力的作用，地基是基础下的土层，承受由基础传来的荷载，如图7-1所示。

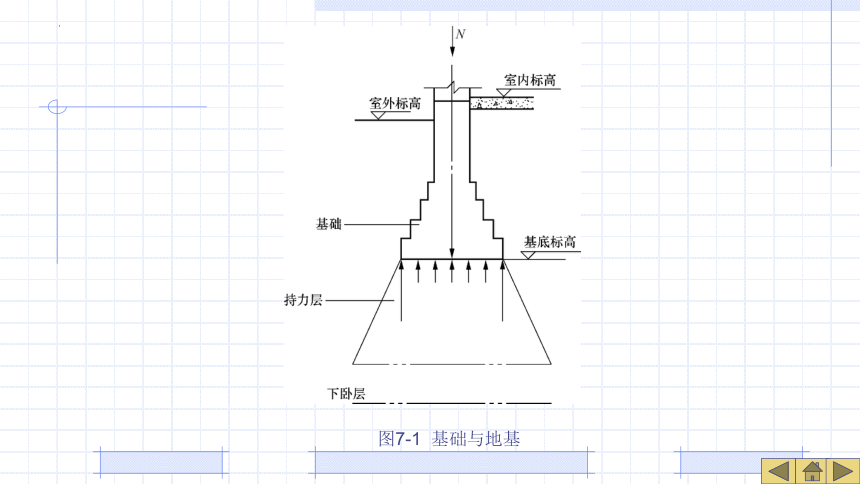

图7-1 基础与地基

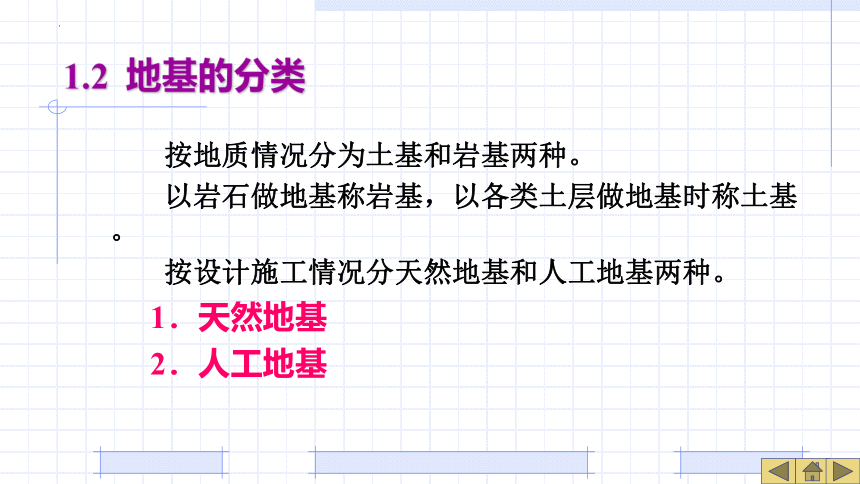

1.2 地基的分类
按地质情况分为土基和岩基两种。
以岩石做地基称岩基，以各类土层做地基时称土基。
按设计施工情况分天然地基和人工地基两种。
1．天然地基
2．人工地基

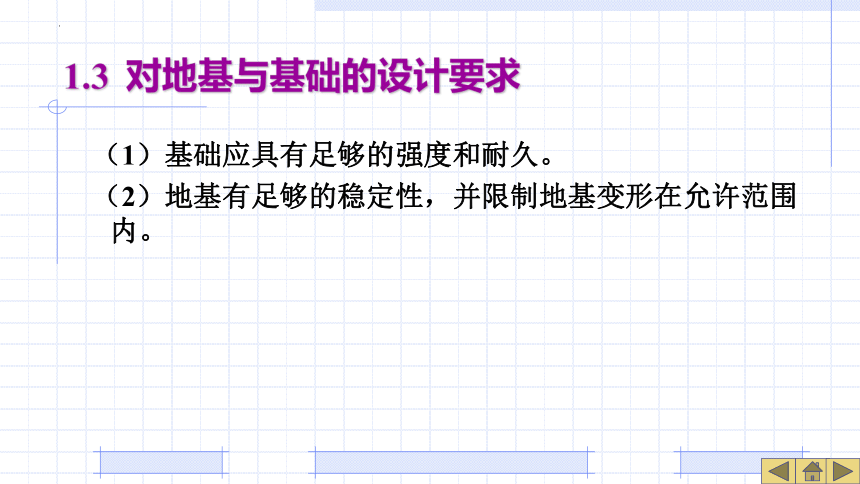

1.3 对地基与基础的设计要求
（1）基础应具有足够的强度和耐久。
（2）地基有足够的稳定性，并限制地基变形在允许范围内。

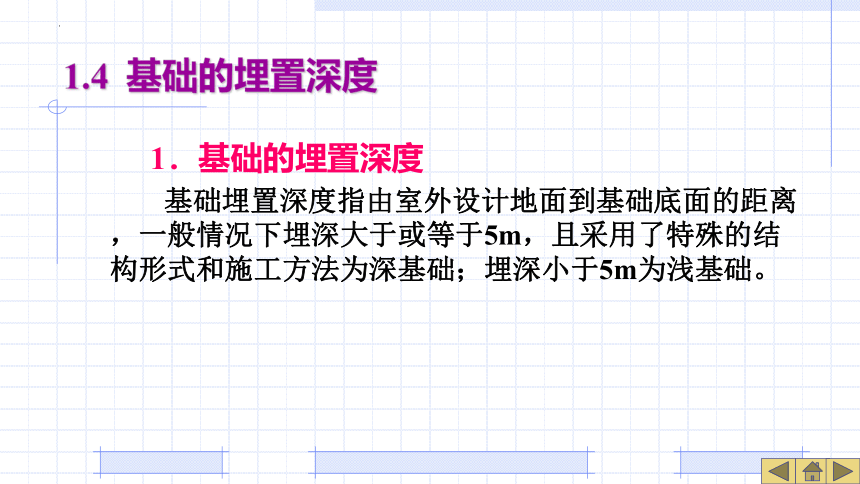

1.4 基础的埋置深度
1．基础的埋置深度
基础埋置深度指由室外设计地面到基础底面的距离，一般情况下埋深大于或等于5m，且采用了特殊的结构形式和施工方法为深基础；埋深小于5m为浅基础。

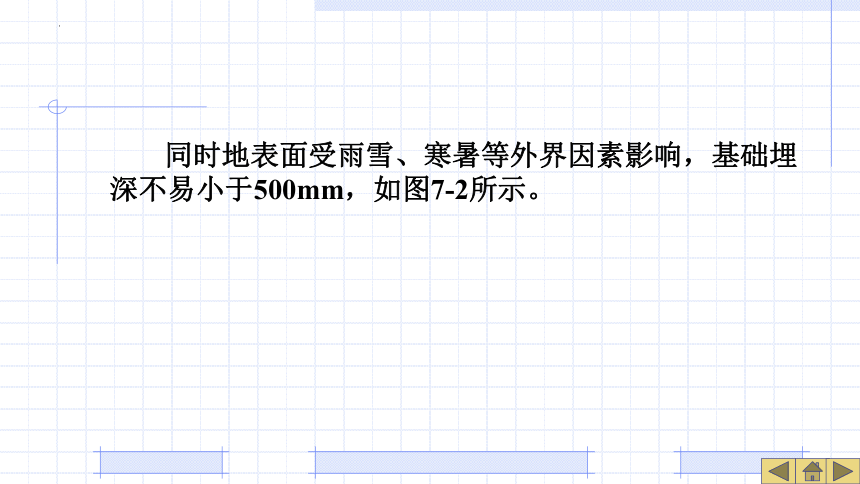

同时地表面受雨雪、寒暑等外界因素影响，基础埋深不易小于500mm，如图7-2所示。

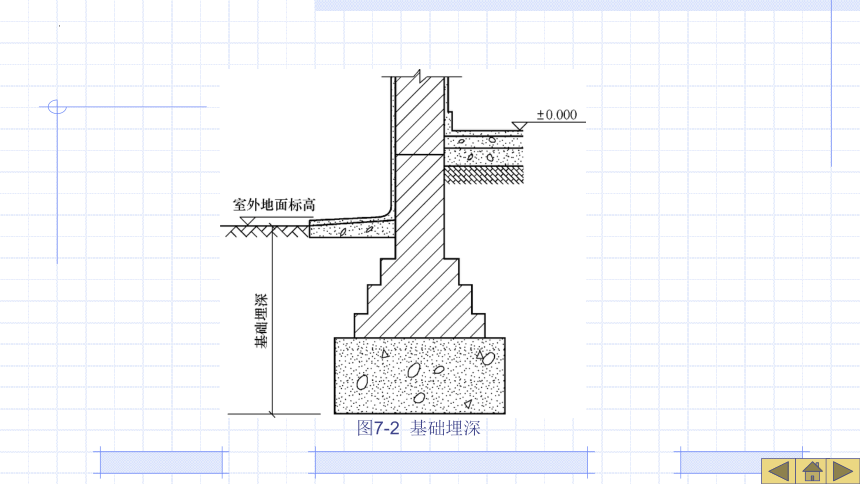

图7-2 基础埋深

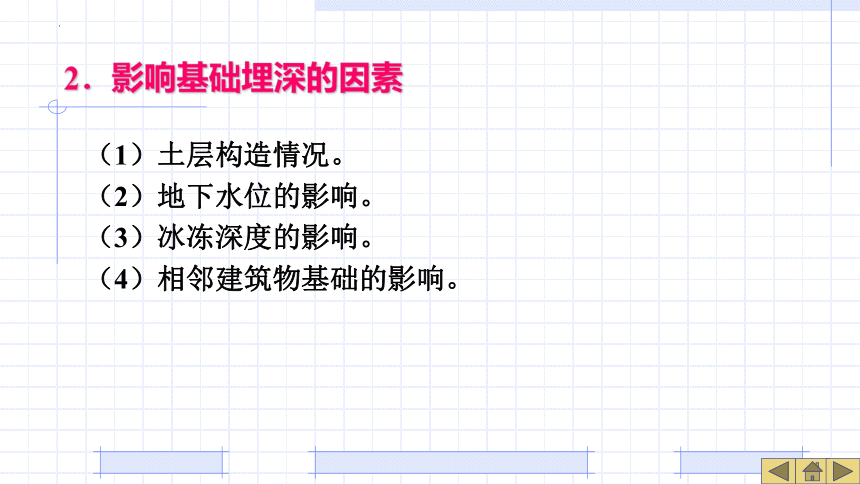

2．影响基础埋深的因素
（1）土层构造情况。
（2）地下水位的影响。
（3）冰冻深度的影响。
（4）相邻建筑物基础的影响。

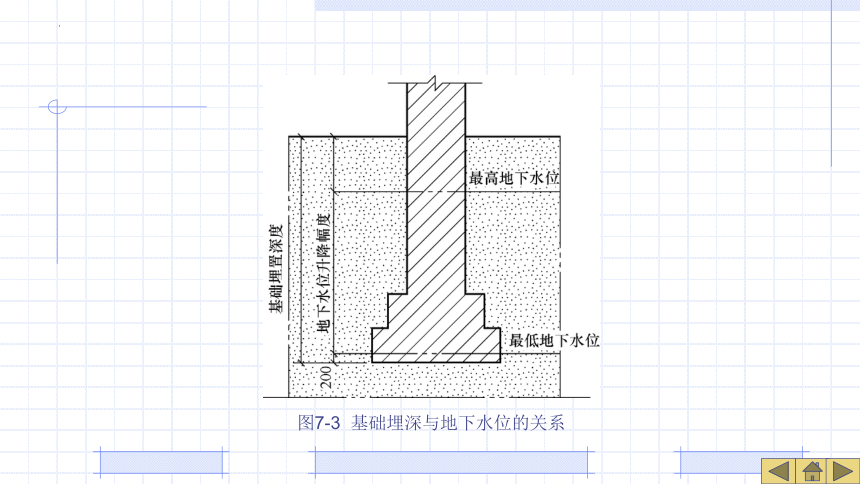

图7-3 基础埋深与地下水位的关系
图7-4 基础埋深与冰冻线的关系
2 基础的类型
基础的类型与建筑物上部结构形式、荷载大小、地基承载力、水文情况、材料性能等因素有关。
基础按受力特点及材料性能分为刚性基础和柔性基础。
刚性基础指用刚性材料砌筑的基础，如用砖、石、灰土、混凝土等。
基础的抗压强度较高，但抗拉及抗剪强度偏低。
用此类材料建造的基础，应保证其基底只受压，不受拉。
柔性基础指用钢筋混凝土浇筑的基础。
按构造形式分为条形基础、独立基础、片筏基础、箱形基础和桩基础等。
1.2 按所用材料的受力特点
1．刚性基础
（1）砖基础。
在相同底宽的情况下，二一间隔收可减少基础高度，如图7-5所示。
（2）灰土基础。
（a）等高式 （b）间隔式
图7-5 砖基础
（3）毛石基础。
毛石基础的宽度及台阶高度不应小于400mm，如图7-6所示。
（4）混凝土基础。
（5）毛石混凝土基础。
图7-6 毛石基础
2．柔性基础
在混凝土基础底部配置受力钢筋，利用钢筋抗拉，基础可以承受弯矩，在相同条件下，采用钢筋混凝土基础比混凝土基础可节省大量的混凝土材料及挖土工程量。
通常钢筋混凝土基础下面设置素混凝土垫层，厚度不小于100mm，如图7-7所示。
图7-7 钢筋混凝土基础
2 按构造形式分类
1．独立基础（单独基础）
柱下基础的主要类型，当柱为预制构件时，基础浇筑成杯形，然后将柱插入，并用细石混凝土嵌固，称为杯形基础。
独立基础常用的断面形式有阶梯形、锥形等，如图7-8所示。
图7-8 独立基础
2．条形基础
（1）墙下条形基础。
（2）柱下钢筋混凝土条形基础。
（3）柱下十字基础。
（4）片筏基础。
（5）箱形基础。
（6）桩基础。
图7-9 墙下条形基础
图7-10 柱下条形基础
（a）板式筏片基础 （b）梁板式筏片基础 （c）箱形基础
图7-11基础类型
图7-12 桩基础
