建 筑 识 图 与 构 造
使用规范说明

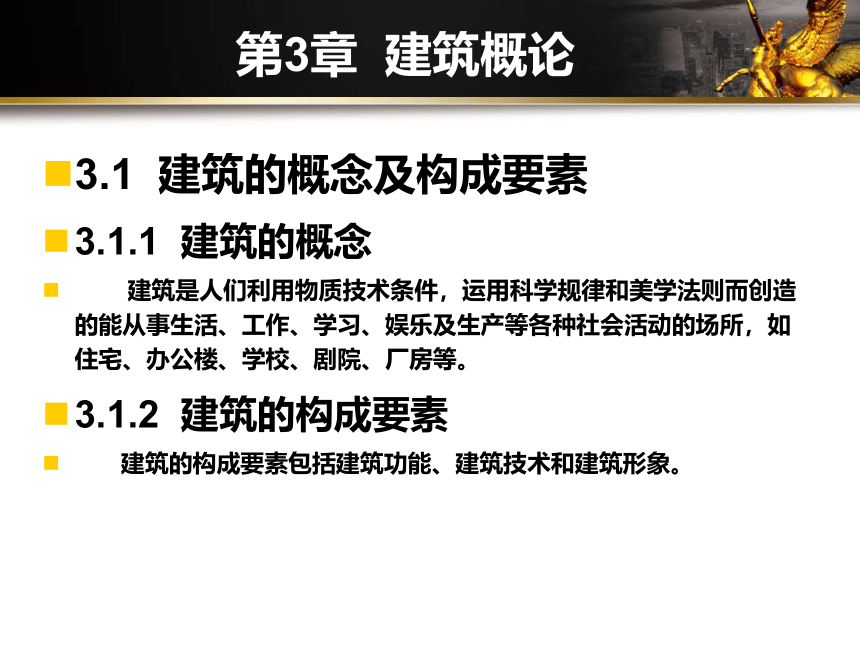

3.1 建筑的概念及构成要素
3.1.1 建筑的概念
建筑是人们利用物质技术条件，运用科学规律和美学法则而创造的能从事生活、工作、学习、娱乐及生产等各种社会活动的场所，如住宅、办公楼、学校、剧院、厂房等。
3.1.2 建筑的构成要素
建筑的构成要素包括建筑功能、建筑技术和建筑形象。
第3章 建筑概论
使用规范说明

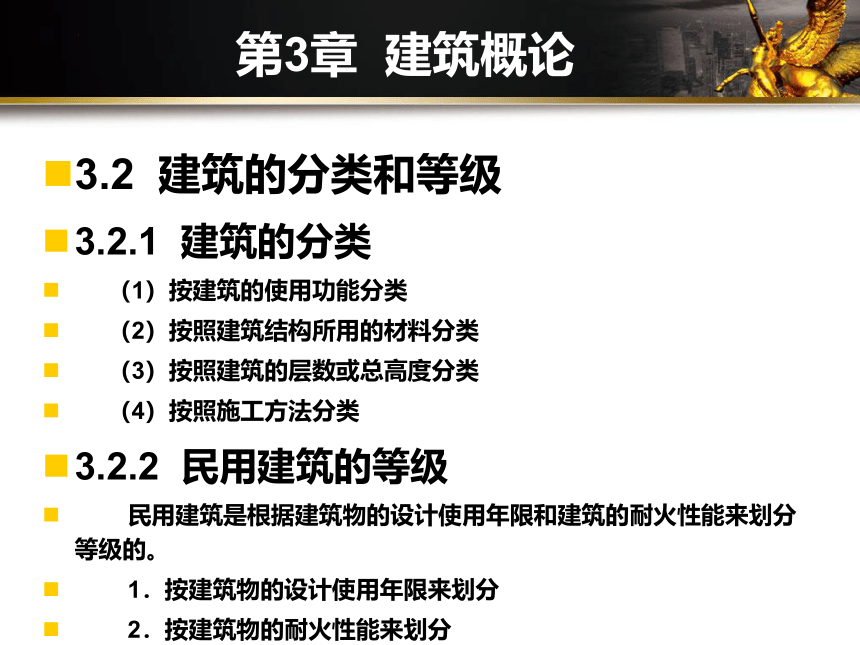

3.2 建筑的分类和等级
3.2.1 建筑的分类
（1）按建筑的使用功能分类
（2）按照建筑结构所用的材料分类
（3）按照建筑的层数或总高度分类
（4）按照施工方法分类
3.2.2 民用建筑的等级
民用建筑是根据建筑物的设计使用年限和建筑的耐火性能来划分等级的。
1．按建筑物的设计使用年限来划分
2．按建筑物的耐火性能来划分
第3章 建筑概论
使用规范说明
3.3 建筑物的构造组成

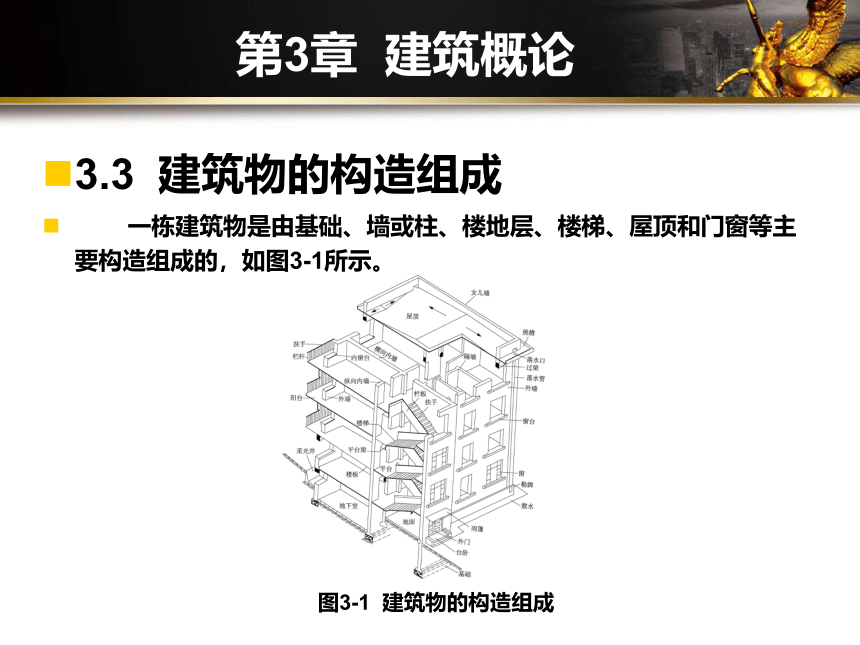

一栋建筑物是由基础、墙或柱、楼地层、楼梯、屋顶和门窗等主要构造组成的，如图3-1所示。
图3-1 建筑物的构造组成
第3章 建筑概论
使用规范说明

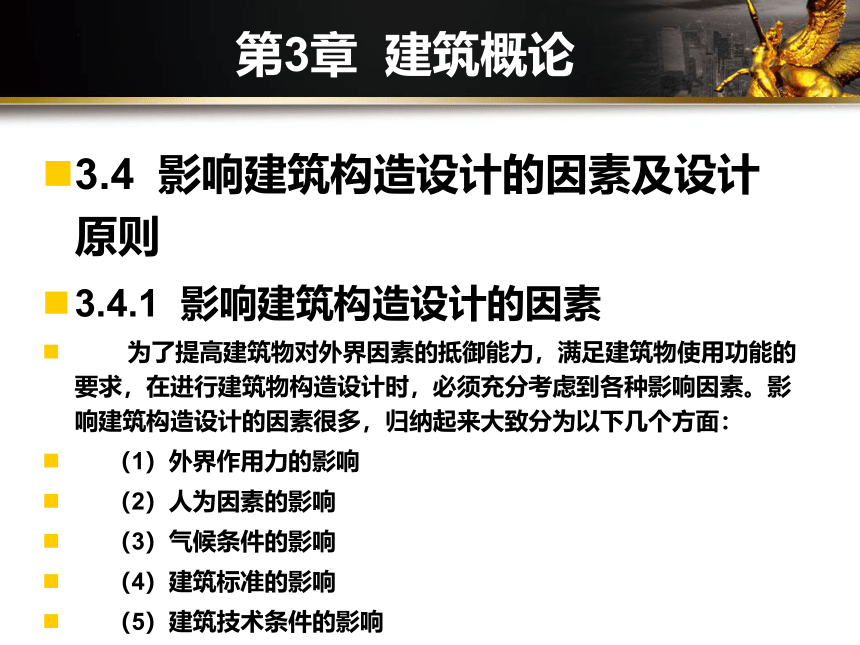

3.4 影响建筑构造设计的因素及设计原则
3.4.1 影响建筑构造设计的因素
为了提高建筑物对外界因素的抵御能力，满足建筑物使用功能的要求，在进行建筑物构造设计时，必须充分考虑到各种影响因素。影响建筑构造设计的因素很多，归纳起来大致分为以下几个方面：
（1）外界作用力的影响
（2）人为因素的影响
（3）气候条件的影响
（4）建筑标准的影响
（5）建筑技术条件的影响
第3章 建筑概论
使用规范说明

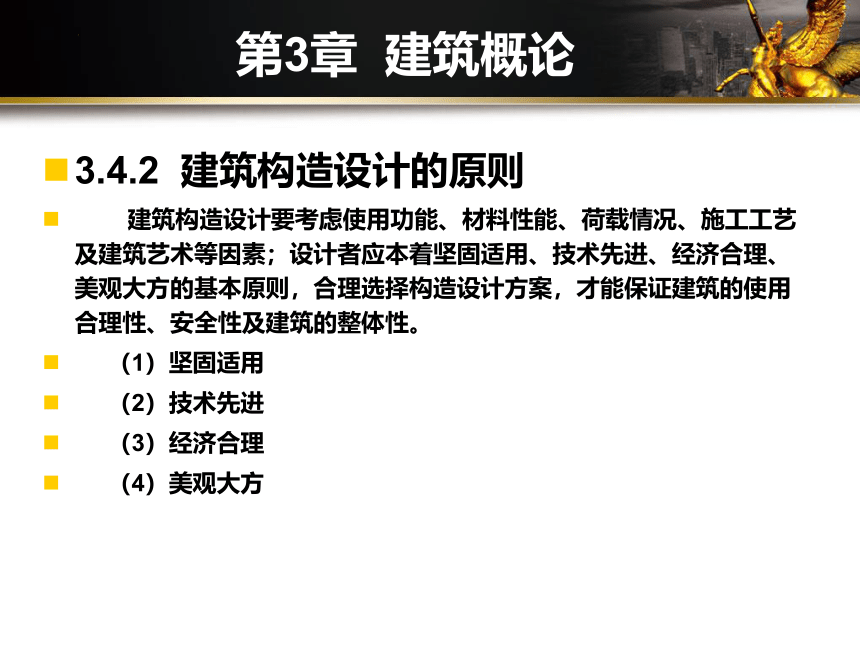

3.4.2 建筑构造设计的原则
建筑构造设计要考虑使用功能、材料性能、荷载情况、施工工艺及建筑艺术等因素；设计者应本着坚固适用、技术先进、经济合理、美观大方的基本原则，合理选择构造设计方案，才能保证建筑的使用合理性、安全性及建筑的整体性。
（1）坚固适用
（2）技术先进
（3）经济合理
（4）美观大方
第3章 建筑概论
使用规范说明

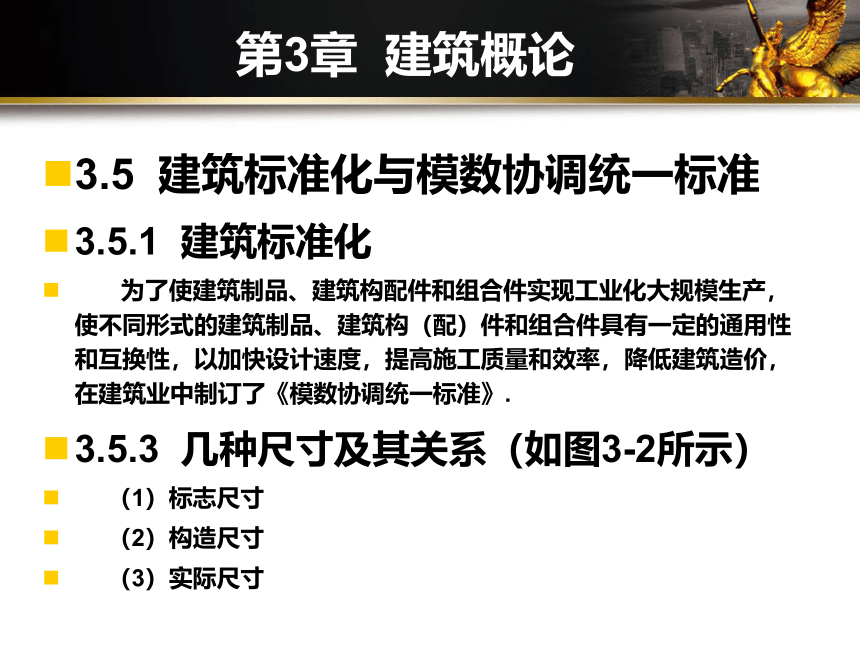

3.5 建筑标准化与模数协调统一标准
3.5.1 建筑标准化
为了使建筑制品、建筑构配件和组合件实现工业化大规模生产，使不同形式的建筑制品、建筑构（配）件和组合件具有一定的通用性和互换性，以加快设计速度，提高施工质量和效率，降低建筑造价，在建筑业中制订了《模数协调统一标准》.
3.5.3 几种尺寸及其关系（如图3-2所示）
（1）标志尺寸
（2）构造尺寸
（3）实际尺寸
第3章 建筑概论
使用规范说明

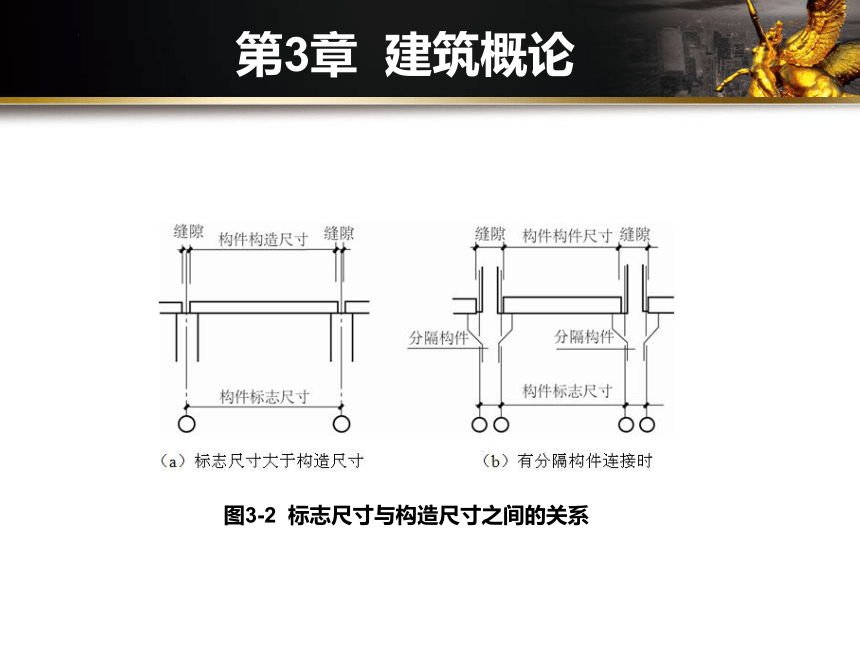

图3-2 标志尺寸与构造尺寸之间的关系
第3章 建筑概论
使用规范说明

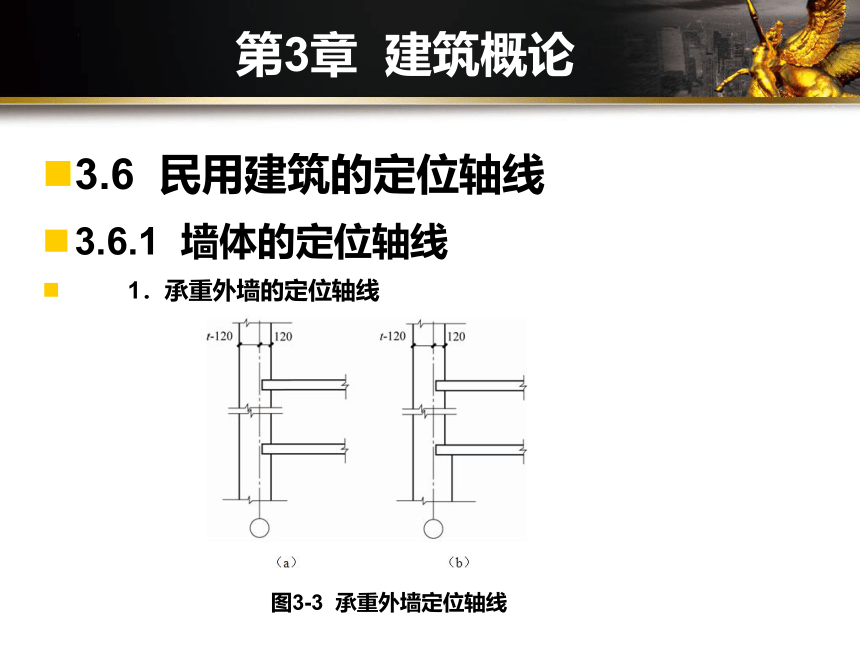

3.6 民用建筑的定位轴线
3.6.1 墙体的定位轴线
1．承重外墙的定位轴线
第3章 建筑概论
图3-3 承重外墙定位轴线
使用规范说明
2．承重内墙的定位轴线
第3章 建筑概论
图3-4 承重内墙定位轴线
使用规范说明
3．非承重墙的定位轴线
由于非承重墙没有支撑上部水平承重构件的荷载，因此其定位轴线的定位就比较灵活。非承重墙除了可按承重墙定位轴线的规定定位之外，还可以使墙身内缘与定位轴线重合。
4．变形缝处的定位轴线
为了满足变形缝（见本书第10章）两侧结构处理的要求，变形缝通常设置双轴线。
5．带壁柱外墙的定位轴线
带壁柱外墙墙体内缘与平面定位轴线重合（如图3-7a，b所示）或距墙体内缘120 mm处于平面定位轴线重合（如图3-7c，d所示）。
第3章 建筑概论
使用规范说明
图3-7 带壁柱外墙的定位轴线
第3章 建筑概论
使用规范说明
6．建筑高低层分界处的墙体定位轴线
① 当建筑高低层分界处不设变形缝时，应按高层部分承重外墙定位轴线处理，平面定位轴线应距离墙身内缘120 mm，并与底层定位轴线重合，如图3-8所示。
② 当建筑高低层分界处设置变形缝时，应按变形缝处墙体平面定位轴线处理。
7．建筑底层为框架结构的定位轴线
建筑底层为框架结构时，框架结构的定位轴线应与上部砖混结构平面定位轴线一致。
第3章 建筑概论
使用规范说明
图3-8 高低层分界处不设变形缝时的定位轴线
第3章 建筑概论
使用规范说明
3.6.2 墙体的竖向定位
① 砖墙楼（地）面竖向定位应与楼（地）面面层上表面重合，如图3-9所示。
② 屋面竖向定位应为屋面结构层上表面与距墙内缘120 mm的外墙定位轴线的相交处，如图3-10所示。
第3章 建筑概论
使用规范说明
图3-9 砖墙楼（地）面的竖向定位轴线
第3章 建筑概论
使用规范说明
图3-10 屋面的竖向定位
第3章 建筑概论
使用规范说明
3.6.3 定位轴线的编号
由于建筑中墙体或柱数量很多，为了便于设计和施工，需要对定位轴线进行编号。定位轴线编号的规定如下：
① 定位轴线应用细单点长画线绘制，轴线编号应标注在轴线端部的圆内。
② 除较复杂需采用分区编号或圆形、折线形外，一般平面定位轴线的编号，应标注在图样的下方和左侧。
③ 拉丁字母作为轴线号时，应全部采用大写字母，不应用同一字母的大小写来区分轴线号。
④ 组合较复杂的平面图中定位轴线也可采用分区编号，如图3-12所示。编号的注写形式应为“分区号－该分区编号”。
第3章 建筑概论
使用规范说明
图3-11 定位轴线编号顺序
第3章 建筑概论
图3-12 定位轴线的分区编号
第3章 建筑概论
谢 谢
