建筑识图
任务2 制图工具和绘图技能
任务2 制图工具和绘图技能

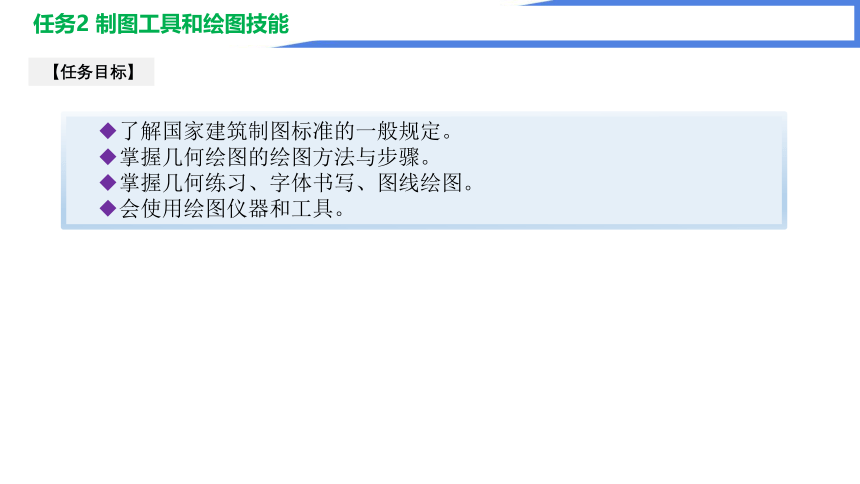

◆了解国家建筑制图标准的一般规定。
◆掌握几何绘图的绘图方法与步骤。
◆掌握几何练习、字体书写、图线绘图。
◆会使用绘图仪器和工具。
【任务目标】
任务2 制图工具和绘图技能
1.2.1图板
图板是固定图纸用的工具。板面为矩形， 要求板面要平整，边框要平直。使用时，要防止图板受潮、受热。图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间，如图1-28所示。
图1-28图板及丁字尺
【任务目标】
任务2制图工具和绘图技能

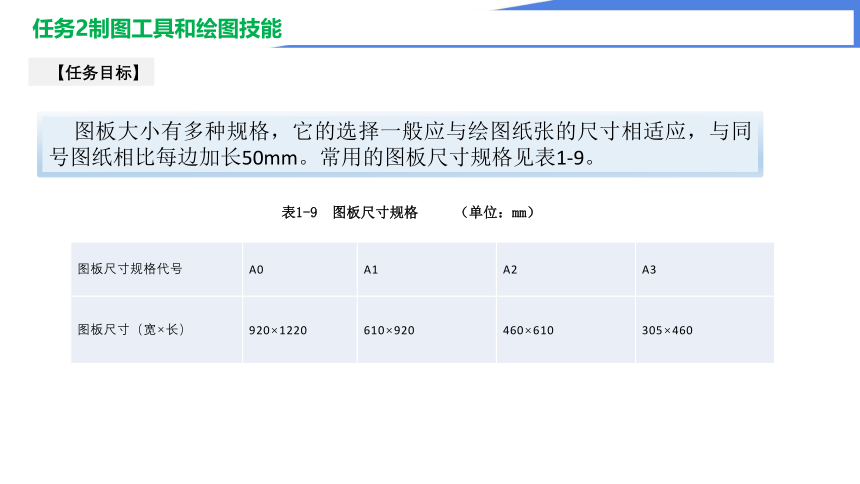

图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。常用的图板尺寸规格见表1-9。
【任务目标】
表1-9 图板尺寸规格 （单位：mm）
图板尺寸规格代号 A0 A1 A2 A3
图板尺寸（宽×长） 920×1220 610×920 460×610 305×460
任务2制图工具和绘图技能
1.2.2丁字尺

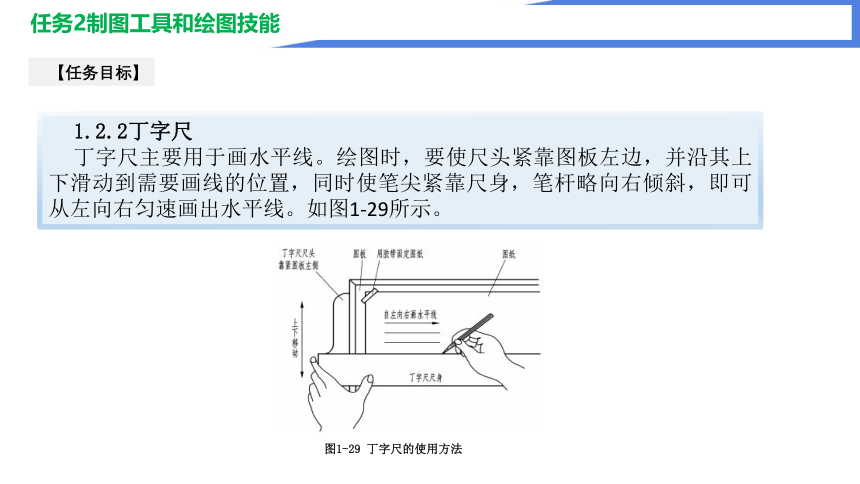

丁字尺主要用于画水平线。绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。如图1-29所示。
【任务目标】
图1-29 丁字尺的使用方法
任务2制图工具和绘图技能
1.2.3三角板

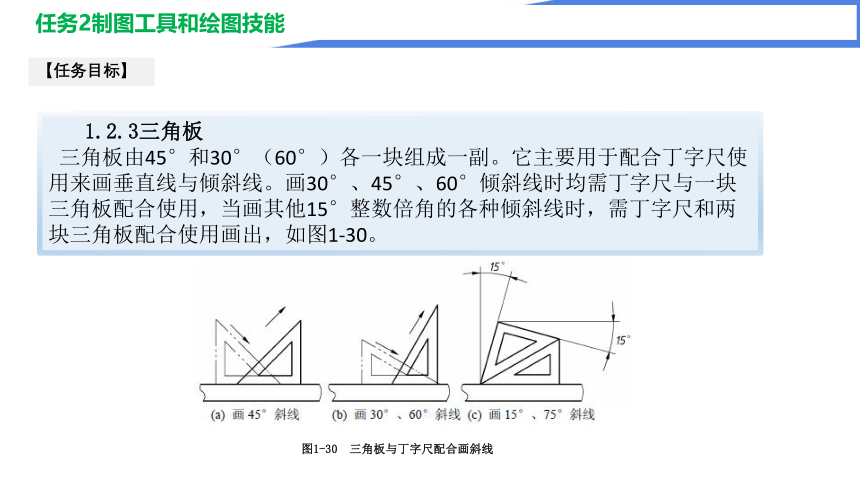

三角板由45°和30°（60°）各一块组成一副。它主要用于配合丁字尺使用来画垂直线与倾斜线。画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其他15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出，如图1-30。
【任务目标】
图1-30 三角板与丁字尺配合画斜线
任务2制图工具和绘图技能
1.2.4绘图铅笔
铅笔是用来画图线或写字的。铅笔的铅芯有软硬之分，铅笔上标注的“H”表示铅芯的硬度，“B”表示铅芯的软度，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软或越硬，6H和6B分别为最硬和最软的。画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B 或2B铅笔加深图线。铅笔通常削成锥形或铲形，笔芯露出约6～8㎜。画图时应使铅笔略向运动方向倾斜，并使之与水平线大致成75°角，如图1-31所示，且用力要得当。
【任务目标】
图1-31 铅笔的使用
任务2制图工具和绘图技能
1.2.5圆规和分规
圆规主要是用来画圆及圆弧的。一般较完整的圆规应附有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如图1-32所示。
【任务目标】
图1-32 圆规的用法
任务2制图工具和绘图技能
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于一点，如图1-33 所示。
【任务目标】
图1-33 分规及其使用方法
a） b）
任务2制图工具和绘图技能
等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图1-33b）所示，弹簧分规用于精确的截取距离。
其他还有建筑绘图模板、擦图片、软毛刷、橡皮等工具。
【任务目标】
图1-33 分规及其使用方法
a） b）
任务2制图工具和绘图技能
等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图1-33b）所示，弹簧分规用于精确的截取距离。
其他还有建筑绘图模板、擦图片、软毛刷、橡皮等工具。
【任务目标】
图1-33 分规及其使用方法
a） b）
任务2制图工具和绘图技能
图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。常用的图板尺寸规格见表1-9。
表1-9 图板尺寸规格 （单位：mm）
图板尺寸规格代号 A0 A1 A2 A3
图板尺寸（宽×长） 920×1220 610×920 460×610 305×460
任务2制图工具和绘图技能
1.2.2丁字尺
丁字尺主要用于画水平线。绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。如图1-29所示。
图1-29 丁字尺的使用方法
任务2制图工具和绘图技能
1.2.3三角板
三角板由45°和30°（60°）各一块组成一副。它主要用于配合丁字尺使用来画垂直线与倾斜线。画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其他15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出，如图1-30。
图1-30 三角板与丁字尺配合画斜线
任务2制图工具和绘图技能
1.2.4绘图铅笔
铅笔是用来画图线或写字的。铅笔的铅芯有软硬之分，铅笔上标注的“H”表示铅芯的硬度，“B”表示铅芯的软度，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软或越硬，6H和6B分别为最硬和最软的。画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B 或2B铅笔加深图线。铅笔通常削成锥形或铲形，笔芯露出约6～8㎜。画图时应使铅笔略向运动方向倾斜，并使之与水平线大致成75°角，如图1-31所示，且用力要得当。
图1-31 铅笔的使用
任务2制图工具和绘图技能
1.2.5圆规和分规
圆规主要是用来画圆及圆弧的。一般较完整的圆规应附有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如图1-32所示。
图1-32 圆规的用法
任务2制图工具和绘图技能
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于一点，如图1-33 所示。
图1-33 分规及其使用方法
a） b）
任务2制图工具和绘图技能
等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图1-33b）所示，弹簧分规用于精确的截取距离。
其他还有建筑绘图模板、擦图片、软毛刷、橡皮等工具。
