建筑识图
任务1建筑制图标准与规范
任务1建筑制图标准与规范

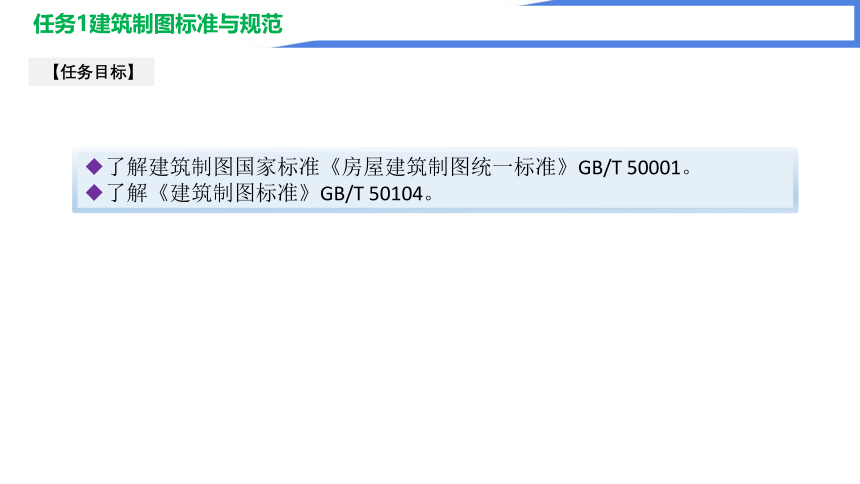

◆了解建筑制图国家标准《房屋建筑制图统一标准》GB/T 50001。
◆了解《建筑制图标准》GB/T 50104。
【任务目标】
任务1建筑制图标准与规范
1.1.1 标准说明

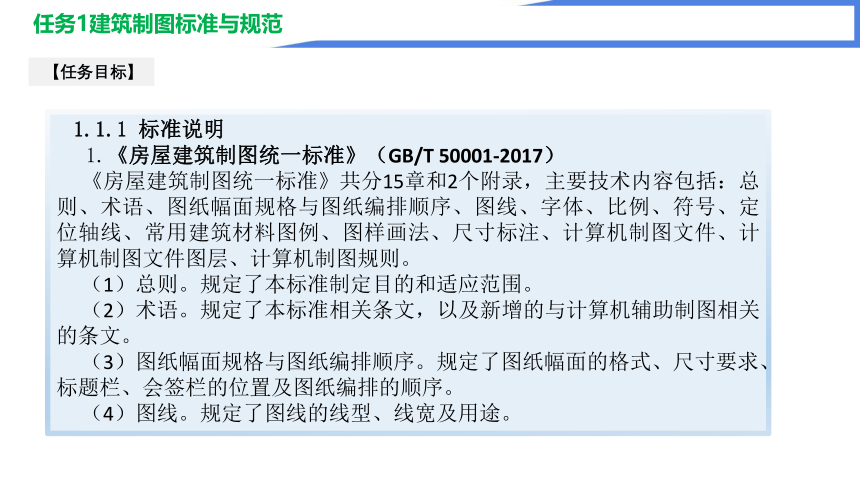

1.《房屋建筑制图统一标准》（GB/T 50001-2017）
《房屋建筑制图统一标准》共分15章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。
（1）总则。规定了本标准制定目的和适应范围。
（2）术语。规定了本标准相关条文，以及新增的与计算机辅助制图相关的条文。
（3）图纸幅面规格与图纸编排顺序。规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图纸编排的顺序。
（4）图线。规定了图线的线型、线宽及用途。
【任务目标】
任务1建筑制图标准与规范

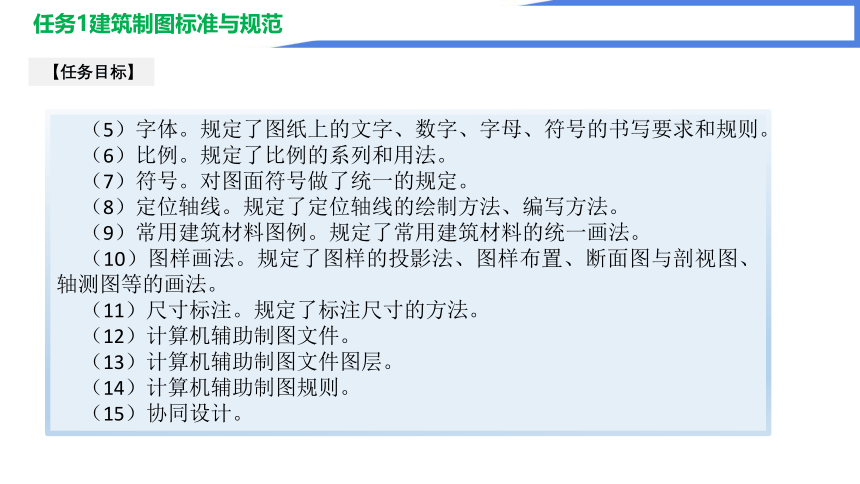

（5）字体。规定了图纸上的文字、数字、字母、符号的书写要求和规则。
（6）比例。规定了比例的系列和用法。
（7）符号。对图面符号做了统一的规定。
（8）定位轴线。规定了定位轴线的绘制方法、编写方法。
（9）常用建筑材料图例。规定了常用建筑材料的统一画法。
（10）图样画法。规定了图样的投影法、图样布置、断面图与剖视图、轴测图等的画法。
（11）尺寸标注。规定了标注尺寸的方法。
（12）计算机辅助制图文件。
（13）计算机辅助制图文件图层。
（14）计算机辅助制图规则。
（15）协同设计。
【任务目标】
任务1建筑制图标准与规范

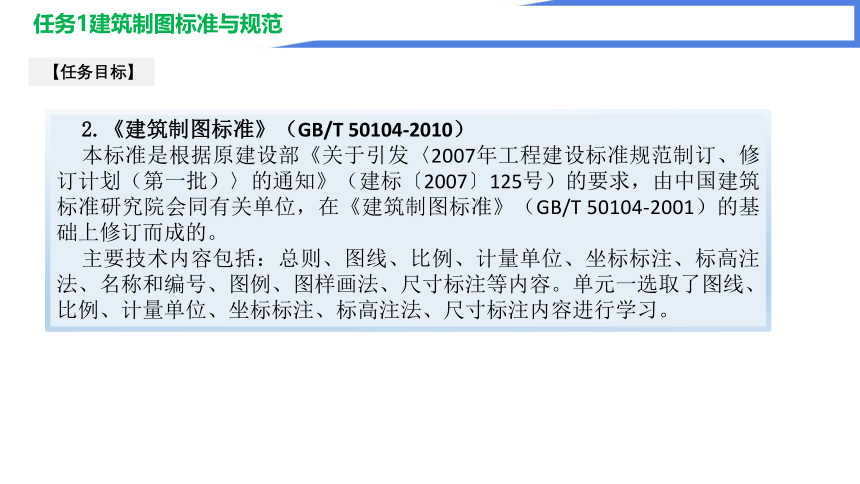

2.《建筑制图标准》（GB/T 50104-2010）
本标准是根据原建设部《关于引发〈2007年工程建设标准规范制订、修订计划（第一批）〉的通知》（建标〔2007〕125号）的要求，由中国建筑标准研究院会同有关单位，在《建筑制图标准》（GB/T 50104-2001）的基础上修订而成的。
主要技术内容包括：总则、图线、比例、计量单位、坐标标注、标高注法、名称和编号、图例、图样画法、尺寸标注等内容。单元一选取了图线、比例、计量单位、坐标标注、标高注法、尺寸标注内容进行学习。
【任务目标】
任务1建筑制图标准与规范

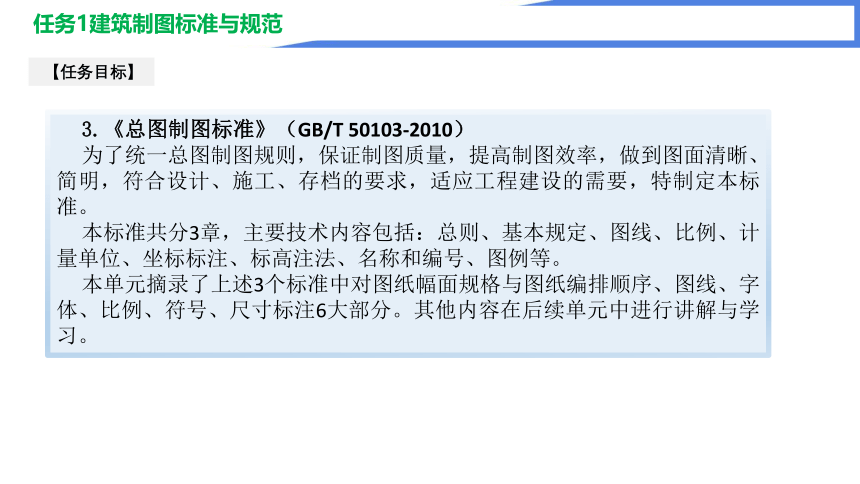

3.《总图制图标准》（GB/T 50103-2010）
为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
本标准共分3章，主要技术内容包括：总则、基本规定、图线、比例、计量单位、坐标标注、标高注法、名称和编号、图例等。
本单元摘录了上述3个标准中对图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、尺寸标注6大部分。其他内容在后续单元中进行讲解与学习。
【任务目标】
任务1建筑制图标准与规范
【任务目标】
任务1建筑制图标准与规范

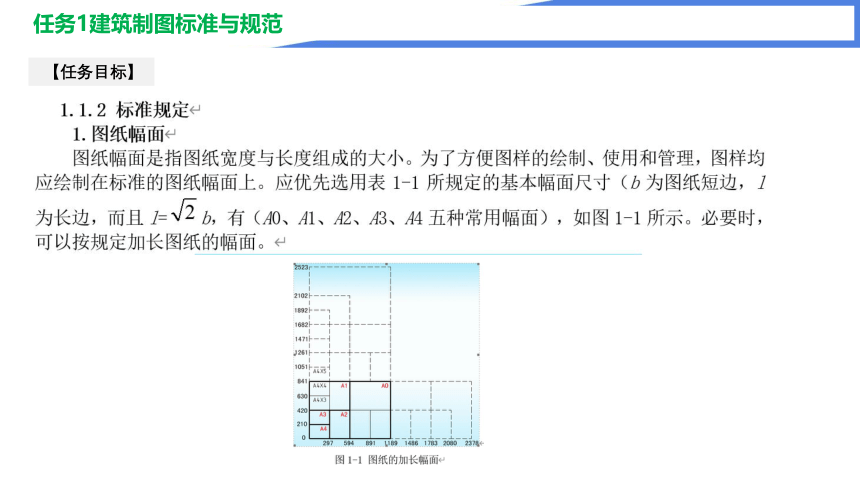

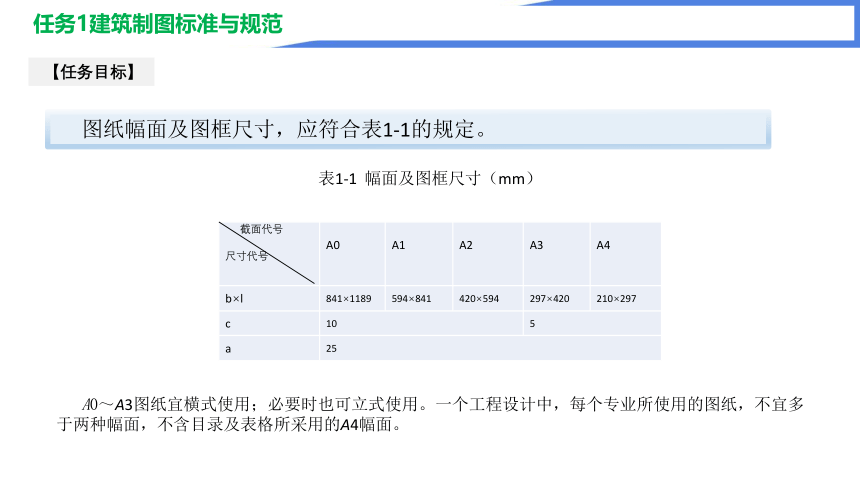

图纸幅面及图框尺寸，应符合表1-1的规定。
【任务目标】
表1-1 幅面及图框尺寸（mm）
截面代号 尺寸代号 A0 A1 A2 A3
A4
b×l 841×1189 594×841 420×594 297×420 210×297
c 10 5
a 25
A0～A3图纸宜横式使用；必要时也可立式使用。一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，不含目录及表格所采用的A4幅面。
任务1建筑制图标准与规范

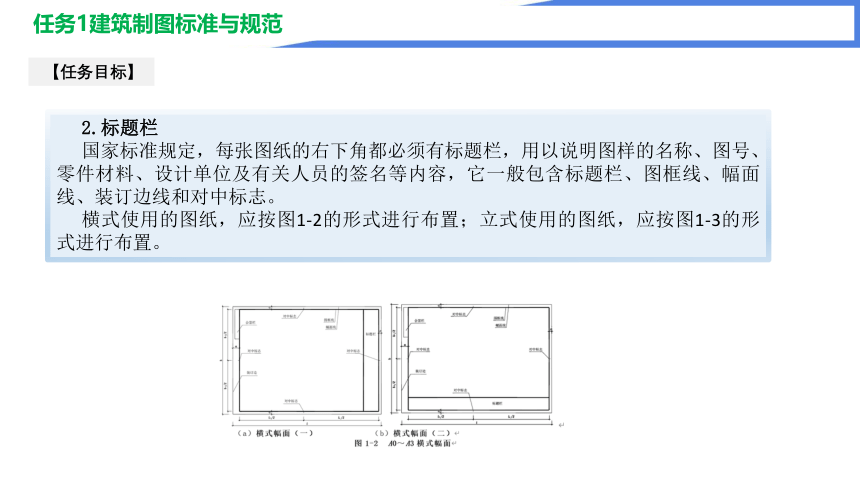

2.标题栏
国家标准规定，每张图纸的右下角都必须有标题栏，用以说明图样的名称、图号、零件材料、设计单位及有关人员的签名等内容，它一般包含标题栏、图框线、幅面线、装订边线和对中标志。

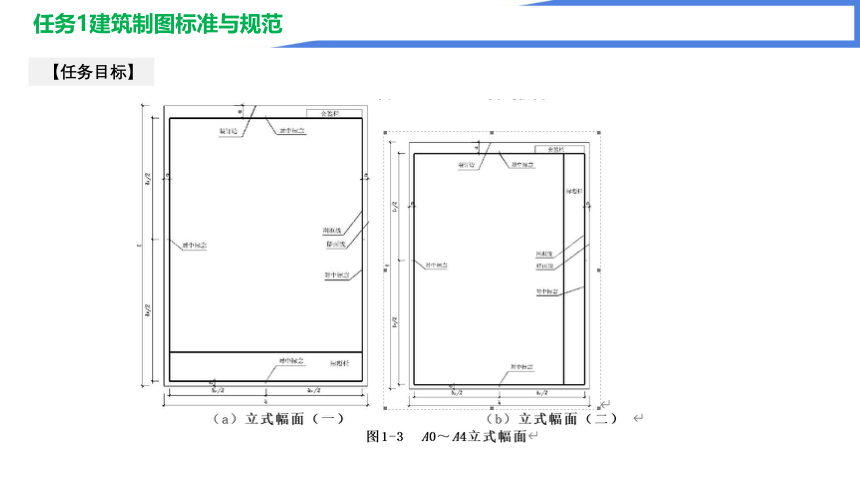

横式使用的图纸，应按图1-2的形式进行布置；立式使用的图纸，应按图1-3的形式进行布置。
【任务目标】
任务1建筑制图标准与规范
【任务目标】
任务1建筑制图标准与规范

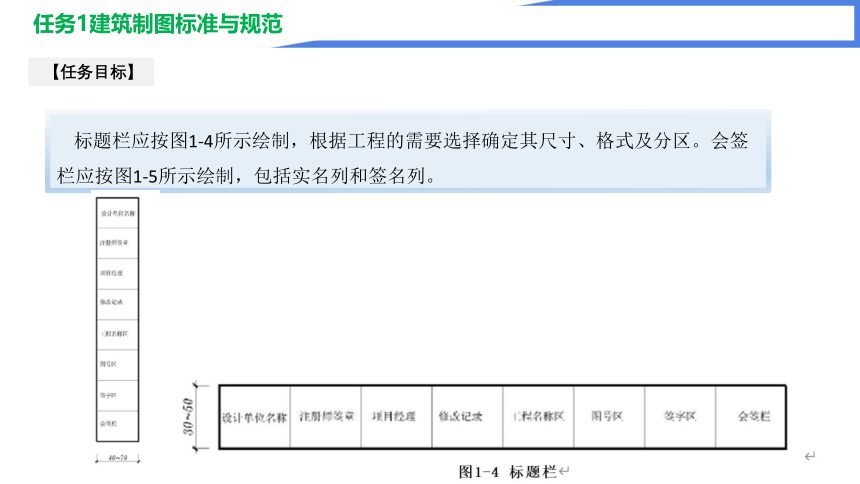

标题栏应按图1-4所示绘制，根据工程的需要选择确定其尺寸、格式及分区。会签栏应按图1-5所示绘制，包括实名列和签名列。
【任务目标】
任务1建筑制图标准与规范
【任务目标】
任务1建筑制图标准与规范
3.图纸编排顺序
工程图纸应按专业顺序编排。应为图纸目录、设计说明、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等编排。各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。
【任务目标】
任务1建筑制图标准与规范
4. 图线
画在图纸上的各种型式的线条统称图线。在国家标准GB 50104-2010，GB/T50001-2017和GB/T 17450-1998规定了技术制图所用图线的名称、型式、应用和画法规则，本次主要介绍GB 50001-2017标准中的图线形式。
（1）图线宽度
图线的宽度b宜从 1.4mm、1.0mm、0.7mm、0.5mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表1-2中相应的线宽组。
【任务目标】
表1-2 线宽组（mm）
表1-2 线宽组（mm） 表1-2 线宽组（mm）
表1-2 线宽组（mm） 表1-2 线宽组（mm） 1.0 0.7 0.5
表1-2 线宽组（mm） 表1-2 线宽组（mm） 0.7 0.5 0.35
表1-2 线宽组（mm） 表1-2 线宽组（mm） 0.5 0.35 0.25
表1-2 线宽组（mm） 表1-2 线宽组（mm） 0.25 0.18 0.13
表1-2 线宽组（mm）
任务1建筑制图标准与规范
图线的宽度b，应根据图样的复杂程度和比例选用（图1-7），并且符合表1-4的规定。
【任务目标】
任务1建筑制图标准与规范
（2）图线类型
国家标准GB/T 50001和GB/T 50104的规定，房屋建筑制图用了粗实线、粗虚线、粗点划线、中实线、中虚线、中点划线、细实线、细虚线、细点划线等九种图线。
【任务目标】
任务1建筑制图标准与规范
（3）其他规定
相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。
虚线、单点画线或者双点画线的线段长度和间隔，宜各自相等。
单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
单点长画线或双点长画线的两端，不应采用点。点画线与点画线交接或点画线与其他图线交接时，应采用线段交接。
虚线与虚线交接或虚线与其他图线交接时，应采用线段交接。虚线为实线的延长线时，不得与实线交接。
图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。
点画线应相交于线段处，而不是短画或间隙处，点画线应超出轮廓线5-7mm，如图1-10。虚线直接在实线延长线上相接时，虚线与实线在相接处应留出间隙，如图1-11。
图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。
【任务目标】
任务1建筑制图标准与规范
【任务目标】
图1-8 各种线型交接画法
任务1建筑制图标准与规范
5.字体
工程图样上除绘有图形外， 还要用汉字填写标题栏、技术要求或说明事项； 用数字来标注尺寸； 用汉语拼音字母来表示字位轴线编号、代号、符号等。图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
（1）汉字
图样及说明中的汉字，宜优先采用True type 字体中的宋体自行，采用矢量字体时应为长仿宋体字型。同一图纸字体种类不应超过两种。矢量字体的宽高比宜为0.7，且符合表1-4的规定，打印线宽宜为0.25mm～0.35mm； True type 字体宽高比宜为1。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认，宽高比宜为1。
【任务目标】
字 高 20 14 10 7 5 3.5
字 宽 14 10 7 5 3.5 2.5
表1-4 长仿宋字高宽关系（mm）
任务1建筑制图标准与规范
汉字的简化字书写应符合国家有关汉字简化方案的规定。 长仿宋字的基本笔画有：点、横、竖、撇、捺、挑、折、勾等，如表1-5所示。长仿宋字的书写要领：横平竖直，注意起落，结构匀称、填满方格。
【任务目标】
表1-5 长仿宋字基本笔画示例
图1-9 字体示例
任务1建筑制图标准与规范
（2）数字和字母
图样及说明中的字母、数字，宜优先采用 True type 字体中的ROMAN字型。
数字和字母按笔画宽度d与字高的关系情况可分为A型（笔画宽度d为h/14）和Ｂ型（笔画宽度d为h/10）。在同一张图纸上只能采用一种字体。其中又有直体字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜，与水平方向的夹角不能小于75°角。但当数字和字母与汉字混合书写时，可写成直体的。其书写示例字母如图1-12、数字图1-13所示。
【任务目标】
图1-10 字母与数字书写示例
任务1建筑制图标准与规范
（2）数字和字母
图样及说明中的字母、数字，宜优先采用 True type 字体中的ROMAN字型。
数字和字母按笔画宽度d与字高的关系情况可分为A型（笔画宽度d为h/14）和Ｂ型（笔画宽度d为h/10）。在同一张图纸上只能采用一种字体。其中又有直体字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜，与水平方向的夹角不能小于75°角。但当数字和字母与汉字混合书写时，可写成直体的。其书写示例字母如图1-12、数字图1-13所示。
（3）其他
长仿宋汉字、拉丁字母、阿拉伯数字与罗马数字示例应符合国家现行标准《技术制图----字体》GB/T 14691的有关规定。
【任务目标】
图1-10 字母与数字书写示例
任务1建筑制图标准与规范
6.比例
图样的比例是指图形要素的线性尺寸与实物相应要素的线性尺寸之比。比例的符号为“：”，比例应以阿拉伯数字表示。 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号，图1-14
【任务目标】
任务1建筑制图标准与规范
一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。 特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。
建筑专业、室内设计专业制图选用的各种比例，宜符合表1-7的规定。
【任务目标】
表1-7 比例 建筑施工图的常用比例
图名 比例
建筑物或构筑物的平面图、立面图、剖面图 1:50、1:100、1:150、1:200、1:300
建筑物或构筑物的局部放大图 1:10、1:20、1:25、1:30、1:50
配件及构造详图 1:1、1:2、1:5、1:10、1:15、1:20、1:25、1:30、1:50
任务1建筑制图标准与规范
7.符号
（1）剖切符号
①剖视的剖切符号
建筑剖面图的剖切符号宜注在±0.000标高的平面图或者首层平面图上。局部剖切图、断面图的剖切符号应注在包含剖切部位的最下面一层的平面图上。
采用国际剖切索引符号表达方法时，剖视的剖切符号应由直径
采用常用方法时，剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制，且不应与其他图线相接触。剖切位置线的长度宜为6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm。编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号（图1-12）。
【任务目标】
图 1-12 剖视的剖切符号
任务1建筑制图标准与规范
②断面的剖切符号
断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm。编号所在的一侧应为该断面的剖视方向（图1-13）。
【任务目标】
图 1-13 断面的剖切符号
任务1建筑制图标准与规范
（2）索引符号与详图符号
①索引符号
图中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制（图1-14）。
【任务目标】
任务1建筑制图标准与规范
索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向（图1-15）。
【任务目标】
（a）与被索引图样不在同一张图纸内
（b）与被索引图样同在一张图纸内
（c）与被索引图样同不在同一张图纸内
（d）索引图在标准图上
图1-15 用于索引剖面详图的索引符号
任务1建筑制图标准与规范
②详图符号
详图的位置和编号，应以详图符号表示。零件、钢筋、杆件及消火栓、配电箱、管井等设备的编号以直径4-6mm的圆表示（图1-16a），详图符号的圆应以直径为14mm粗实线绘制（图1-25b）。
【任务目标】
任务1建筑制图标准与规范
（3）引出线
引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线（图1-17）。
【任务目标】
任务1建筑制图标准与规范
多层构造引出线，应通过被引出的各层。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向排序，则由上至下的说明顺序应与左至右的层次相互一致（图1-18）。
【任务目标】
（a）地坪引出线标注 （b） 屋顶引出线标注 c）墙体引出线标注
图1-18多层构造引出线
任务1建筑制图标准与规范
（4）对称符号与连接符号
①对称符号
对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制，平行线用细实线绘制（图1-19）。
②连接符号
连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号（图1-20）。
（5）指北针
指北针的形状如（图1-21）所示，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。
【任务目标】
任务1建筑制图标准与规范
8.定位轴线
房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。 凡承重的墙、柱子、大梁、屋架等构件，都要画出定位轴线并对轴线进行编号，以确定其位置。对于非承重的分隔墙、次要构件等，有时用附加轴线（分轴线）表示其位置，也可注明它们与附近轴线的相关尺寸以确定其位置。
定位轴线应用细单点长画线绘制，轴线末端画细实线圆圈，直径为8～10mm。 定位轴线圆的圆心，应在定位轴线的延长线或延长线的折线上，且圆内应注写轴线编号，如图1-22所示。纵向定位轴线自下而上，依次用大写拉丁字母编号；横向定位轴线自左至右，依次用阿拉伯数字编号。纵向定位轴线编号中I、O、Z，不得用作轴线编号 。
【任务目标】
图1-22 轴线定位图
任务1建筑制图标准与规范
【任务目标】
图1-23 定位轴线的画法
任务1建筑制图标准与规范
凡是承重墙、柱等主要承重构件应标注轴线，并构成横、纵轴线来确定其位置。定位轴线是建筑物承重构件系统定位、放线的重要依据，对于非承重的隔 墙及次要局部承重构件，可用附加定位轴线确定其位置。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
与主要承重构件相联系的次要构件的定位轴线称为附加轴线。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号，如图1-24所示。
【任务目标】
任务1建筑制图标准与规范
对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如图1-25所示。
【任务目标】
图1-25 详图的轴线编号
任务1建筑制图标准与规范
组合较复杂的平面图中定位轴线可采用分区编号，编号的注与形式应为"分区号-该分区定位轴线编号"，如"1-1"、"1-A"或"A-1"、"A-2"，如图1-26所示。圆形和弧形定位轴线，如图1-27所示。
【任务目标】
图1-26 分区定位轴线
任务1建筑制图标准与规范
组合较复杂的平面图中定位轴线可采用分区编号，编号的注与形式应为"分区号-该分区定位轴线编号"，如"1-1"、"1-A"或"A-1"、"A-2"，如图1-26所示。圆形和弧形定位轴线，如图1-27所示。
【任务目标】
图1-27 特殊平面的轴线编号
任务1建筑制图标准与规范
9.常用建筑材料图例
常用建筑材料图例可以参照下表1-8图示画法进行绘制。详细画法选自《房屋建筑制图统一标准》GB/T 50001-2017。
【任务目标】
表1-8常用建筑材料图例
任务1建筑制图标准与规范
9.常用建筑材料图例
常用建筑材料图例可以参照下表1-8图示画法进行绘制。详细画法选自《房屋建筑制图统一标准》GB/T 50001-2017。
【任务目标】
任务1建筑制图标准与规范
9.常用建筑材料图例
常用建筑材料图例可以参照下表1-8图示画法进行绘制。详细画法选自《房屋建筑制图统一标准》GB/T 50001-2017。
【任务目标】
