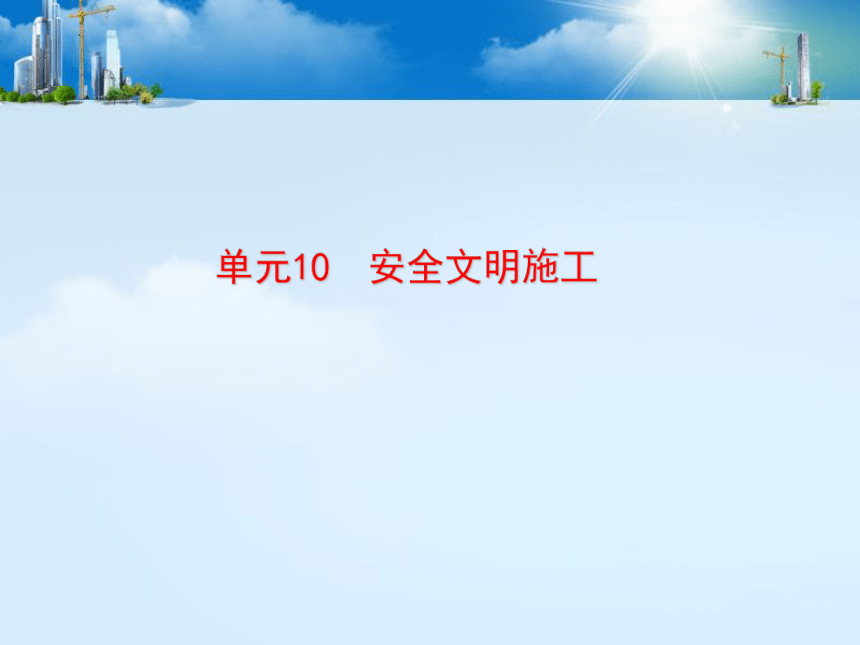

单元10 安全文明施工

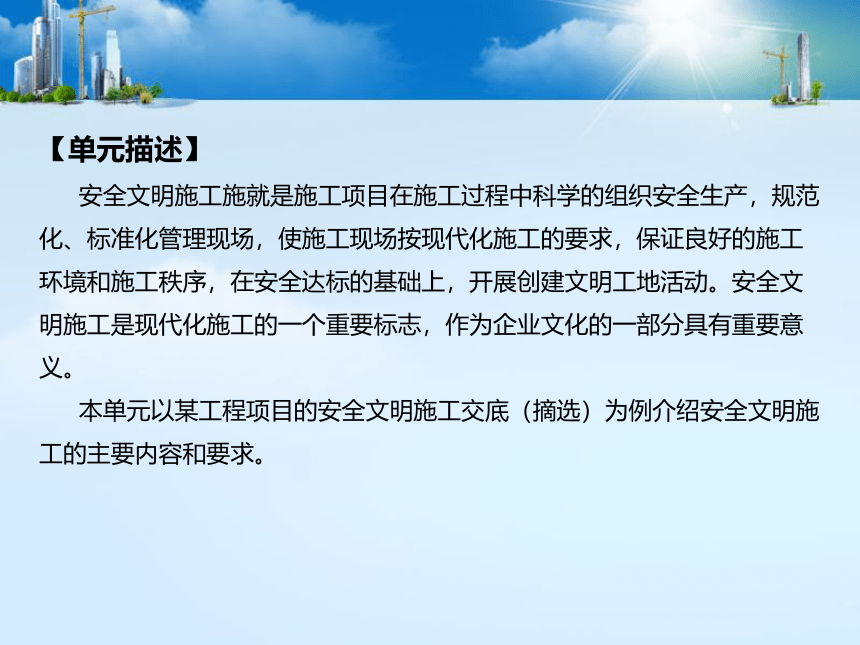

【单元描述】
安全文明施工施就是施工项目在施工过程中科学的组织安全生产，规范化、标准化管理现场，使施工现场按现代化施工的要求，保证良好的施工环境和施工秩序，在安全达标的基础上，开展创建文明工地活动。安全文明施工是现代化施工的一个重要标志，作为企业文化的一部分具有重要意义。
本单元以某工程项目的安全文明施工交底（摘选）为例介绍安全文明施工的主要内容和要求。
安全文明施工交底案例

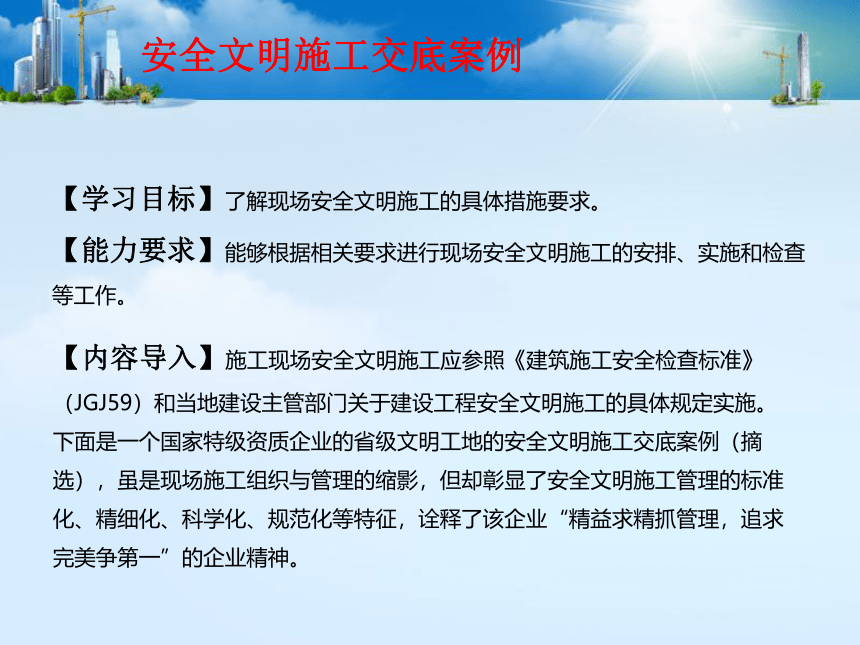

【学习目标】了解现场安全文明施工的具体措施要求。
【能力要求】能够根据相关要求进行现场安全文明施工的安排、实施和检查等工作。
【内容导入】施工现场安全文明施工应参照《建筑施工安全检查标准》（JGJ59）和当地建设主管部门关于建设工程安全文明施工的具体规定实施。下面是一个国家特级资质企业的省级文明工地的安全文明施工交底案例（摘选），虽是现场施工组织与管理的缩影，但却彰显了安全文明施工管理的标准化、精细化、科学化、规范化等特征，诠释了该企业“精益求精抓管理，追求完美争第一”的企业精神。
安全文明施工交底案例

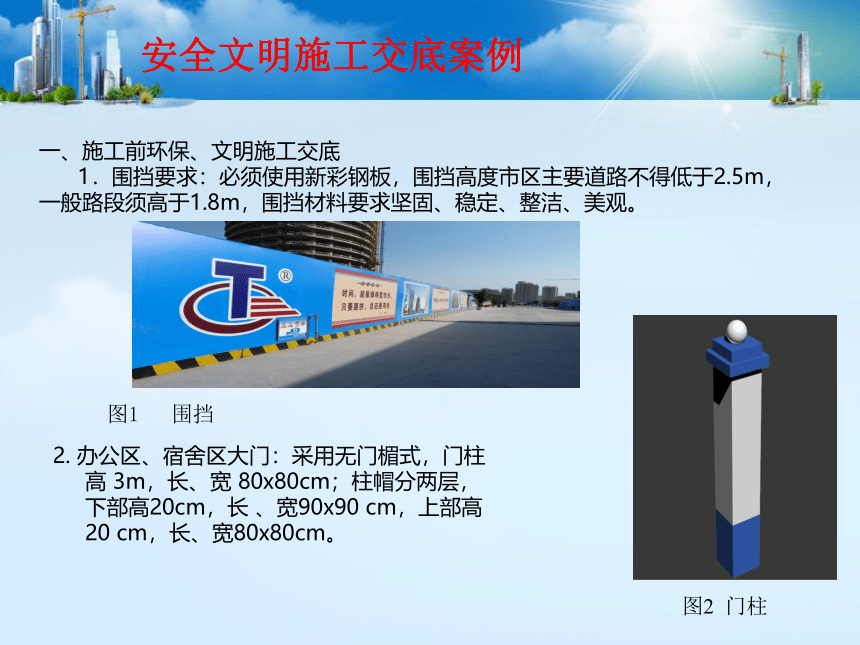

一、施工前环保、文明施工交底
1．围挡要求：必须使用新彩钢板，围挡高度市区主要道路不得低于2.5m，一般路段须高于1.8m，围挡材料要求坚固、稳定、整洁、美观。
图1 围挡
2. 办公区、宿舍区大门：采用无门楣式，门柱高 3m，长、宽 80x80cm；柱帽分两层，下部高20cm，长 、宽90x90 cm，上部高20 cm，长、宽80x80cm。
图2 门柱
安全文明施工交底案例

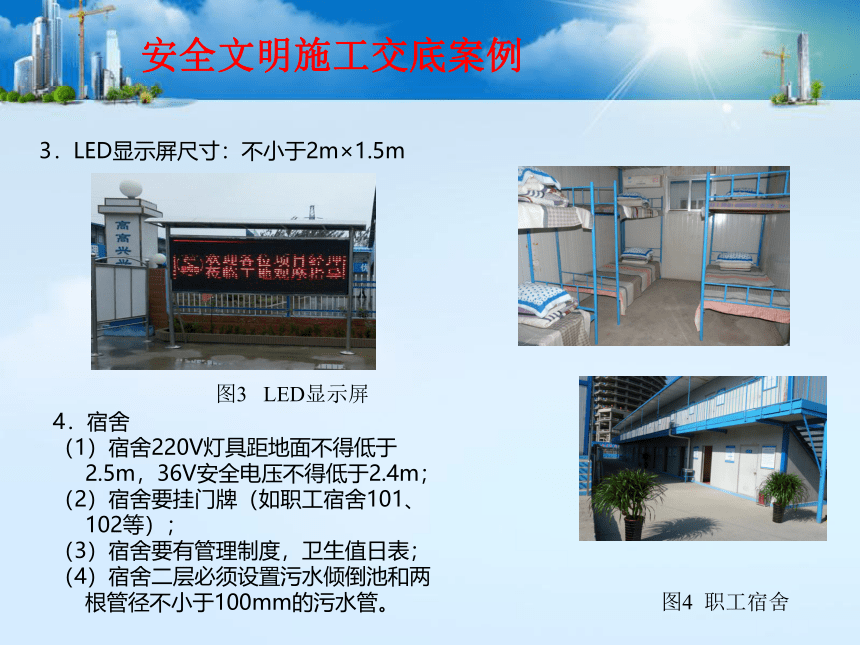

3．LED显示屏尺寸：不小于2m×1.5m
4．宿舍
（1）宿舍220V灯具距地面不得低于 2.5m，36V安全电压不得低于2.4m；
（2）宿舍要挂门牌（如职工宿舍101、102等）；
（3）宿舍要有管理制度，卫生值日表；
（4）宿舍二层必须设置污水倾倒池和两根管径不小于100mm的污水管。
图3 LED显示屏
图4 职工宿舍
安全文明施工交底案例
5．食堂
（1）食堂要办理卫生许可证，工作人员必须办理健康证，并张贴墙上；
（2）设立独立的制作间、储藏室、更衣室、卖饭处（熟食区）等；
（3）蔬菜存放要用不锈钢焊制定型架子，生、熟区要有明显分开，生、熟菜板、菜刀要分开，并标识清楚。
图5 职工食堂
安全文明施工交底案例

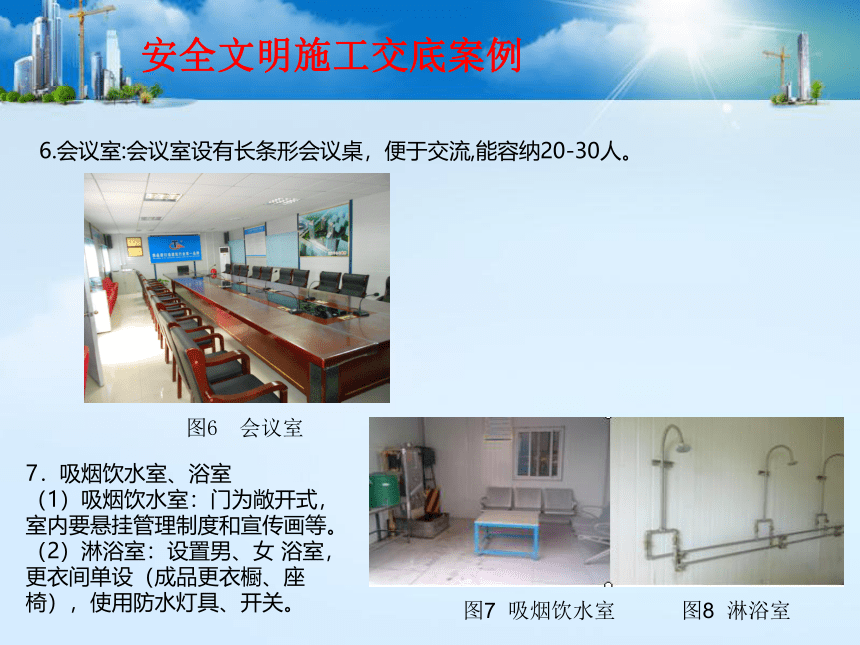

6.会议室:会议室设有长条形会议桌，便于交流,能容纳20-30人。
图6 会议室
7．吸烟饮水室、浴室
（1）吸烟饮水室：门为敞开式，室内要悬挂管理制度和宣传画等。
（2）淋浴室：设置男、女 浴室，更衣间单设（成品更衣橱、座椅），使用防水灯具、开关。
图7 吸烟饮水室 图8 淋浴室
安全文明施工交底案例
8．学习室、娱乐室、医务室
（1）学习室：内设电视机、书橱、黑板1.5m×1m及宣传图画等，书橱内放置各种建筑书籍和报刊。
（2）娱乐室：棋牌、乒乓球室。
（3）医务室：配备医药箱、担架、夹板、止血带、血压计、视力表、颈托等急救器材及急救员上岗证。
图9 学习室 图10 医务室
安全文明施工交底案例
9．仓库
（1）各种器具、物品要设货架（成品定型化、不得少于三层）摆放，要挂牌标明物品名称等，货物摆放整齐；
（2）施工现场油漆、氧气瓶、乙炔气瓶属于易燃易爆的受压容器，必须分设专用仓库。
图11 器具、工具仓库
安全文明施工交底案例
10、材料堆放
（1）材料应按品种、规格分类堆放，并设明显标志牌，标明名称、规格和产地等；
（2）各种材料必须堆放整齐；
（3）钢筋废料、废旧木料、建筑垃圾、生活垃圾等散装物料应入砖砌池，并应及时清运。
图12 脚手架堆放区 图13 砌块存放
图14 模板架 图15 砖砌料池
安全文明施工交底案例
11．消防管理
（1）现场要有消防管理制度和消防领导小组，并在每处都应设有消防安全负责人；
（2）消防设施、器材要定期检验、维修，保证有效、可靠使用。
图16 施工区消防 图17 楼层消防
安全文明施工交底案例
二、安全防护措施交底
1．“四口”及临边防护
图18 安全通道口 图19 预留洞口
图20 电梯井口 图21 楼层边防护
安全文明施工交底案例
图22 楼梯边防护
图23 基坑边防护
图25 机具防护棚
图26 配电箱防护棚
安全文明施工交底案例
三、脚手架、模板支撑系统交底
1．落地式脚手架：
（1）每根立杆底部应设置底座和垫板；
（2）脚手架必须设置纵、横向扫地杆；
（3）脚手架底层步距不应大于2m；
（4）连墙件必须按“两步三跨”设置，当框架结构不能满足两步三跨时，应见
柱子抱柱子或在剪力墙内预留架眼进行拉结；
（5）楼层四角、楼梯口和转角处必须设置连墙件。
图27 落地式脚手架搭设
安全文明施工交底案例
2．悬挑式脚手架：
（1）一次性悬挑高度不应超过20m；
（2）悬挑梁楼内外长度比为1.25∶1，卸载钢丝绳直径不得小于18mm；
（3）悬挑梁楼锚固点预留使用不小于Φ18的圆钢，宜采用螺栓配压板的方式压
接，设至少二个以上锚固点。
图28 悬挑式脚手架搭设
安全文明施工交底案例
3、支模系统
（1）在立柱底距地面200mm处，按纵下横上设扫地杆。板底必须加设按纵横向
水平拉杆；
（2）立柱接长严禁搭接，必须采用对接扣件连接；
（3）梁底立杆必须加设；
（4）支模脚手架梁底、挑檐等部位横杆严禁固定在外脚手架上。
图29 模板支撑
安全文明施工交底案例
四、其他
图30 电焊专用车 图31 预留钢筋防护
安全文明施工交底案例
图32 不锈钢定型化晾衣处
图33 现场企业文化
图34 出入口
图35 施工区域化管理
安全文明施工交底案例
图36 现场道路硬化 图37 办公区绿化
Thank You !
